Телеком-катакомбы
«Ростелеком» впервые показал общественности некогда секретный объект, а ныне магистральный узел связи, находящийся буквально на стыке Европы и Азии. Несколько гектаров земли и настоящие подземные катакомбы, где современное оборудование соседствует с музейными экспонатами. Подробности под катом.
В Свердловской области в шестидесяти километрах от Екатеринбурга есть населенный пункт под названием Щелкун. На первый взгляд это ничем не примечательный поселок, которых сотни раскидано по региону. Ряды одноэтажных деревянных строений, улица Ленина в качестве центральной и обыкновенный продуктовый магазин, где часто по вечерам собирается местная публика — довольно типичная картинка, которую видишь из окна автобуса, проезжая по улицам Щелкуна, если бы не одно “но”.

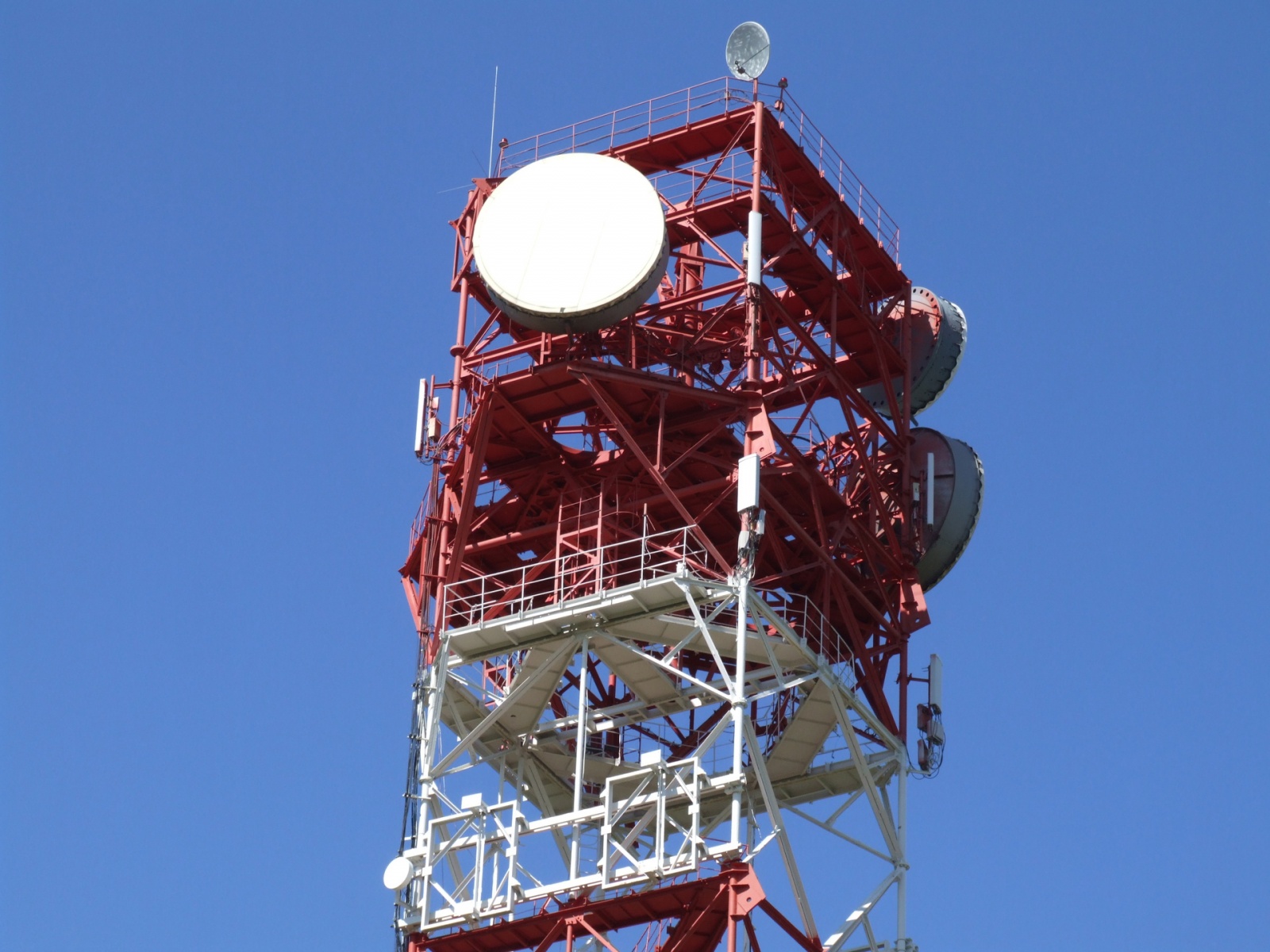

На окраине Щелкуна над всем этим единообразием высятся несколько гигантских радиорелейных вышек, притягивающих взгляд человека, приезжающего сюда впервые. Здесь располагается некогда секретный объект — магистральный узел автоматической коммутации для работы с классической телефонией, узел раздачи услуг ШПД, ТВ, мобильной связи. Также здесь размещен запасной командный пункт управления макрорегионального филиала «Урал» ПАО «Ростелеком», откуда можно осуществлять взаимодействие с регионами в случае ЧС.
“Подземелья связи” раскинутые на площади в 7 гектаров были построены в 1966 году и конструировались с целью защиты от возможного ядерного удара. Такие объекты, как правило строились на расстоянии 60-70 километров от крупного города и на случай войны должны были служить еще и убежищем.
В 1966 году здесь было построено два технических здания, в одном из которых располагалась аппаратура усиления аналоговых систем передач. Это была ламповая аппаратура К-60. В 1979 году было построено третье техническое подземное здание. Туда перенесли все оборудование. Одновременно со строительством первого здания воздвигли радиорелейную станцию — это были первые радиорелейные линии на Урале.
В далекие советские годы с Свердловска (Екатеринбурга) на Москву шло две системы по 3600 каналов. Столько же уходило на Восточную часть страны. Количество каналов было ограничено. На этом объекте можно было прослушать каждый канал связи, поэтому каждый из 230 сотрудников обслуживающих узел связи Щелкун обязан был иметь группу допуска к секретной информации.
В дальнейшем развитие систем связи пошло бурными темпами и здание №3 постоянно пополняется новым оборудованием. В 1997 году через Щелкун прошла первая магистральная волоконно-оптическая линия связи, соединяющая Москву и Хабаровск.
За время существования объекта — здесь было реализовано 150 различных проектов федерального уровня. В настоящее время — это транзитный сетевой узел связи, где производится переприем сигналов связи и их обработка. От сюда идут около 80% каналов связи на Дальний Восток и Сибирь, и 100% каналов связи в дальнее зарубежье (Китай, Тайвань). Узел связи в Щелкуне единственный на Урале. По всей России таких объектов не более 10. В этот узел связи стекаются все магистральные каналы со всех направлений света. Здесь происходит сортировка, перераспределение контента, резервирование каналов связи.
Щелкун на карте магистрале “Ростелекома”
“Ростелеком” впервые за все время существования объекта пригласил журналистов взглянуть на телекоммуникационные подземелья. Среди счастливчиков оказался и журналист Nag.ru.

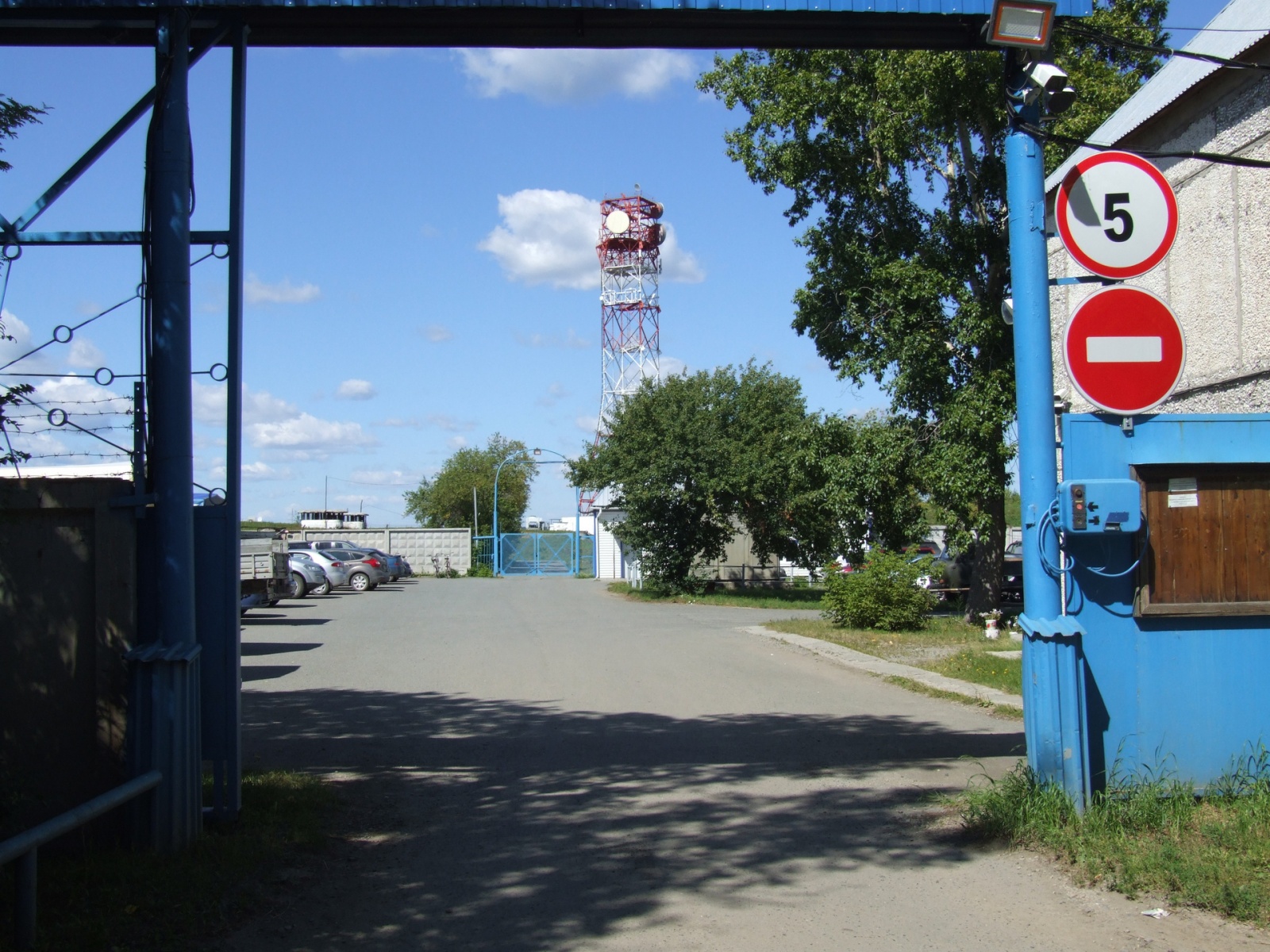

Всех приезжающих на объект встречают ничем не примечательные ворота и контрольно-пропускной пункт. На первый взгляд ничего не выдает здесь наличие высокотехнологичного объекта связи, напичканного дорогостоящим оборудованием. Лишь вышка связи с радиорелейным оборудованием, выглядывающая из под колючей проволоки, говорит о том, что здесь находится объект связи.

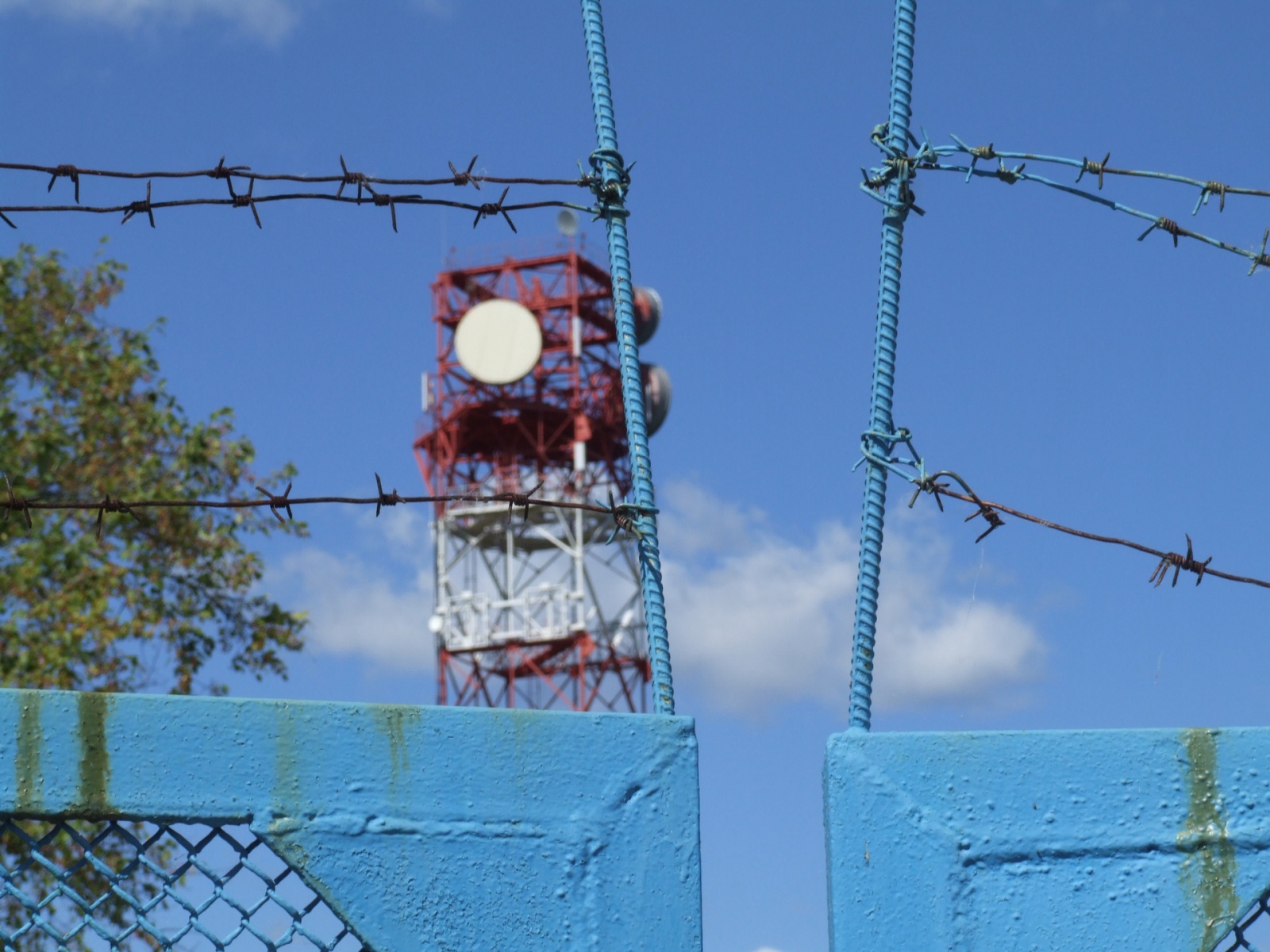

Территория за воротами также не выдает секретов, хранящихся под землей. Непримечательные холмы и несколько зданий. Здесь все скорее напоминает старую производственную базу, чем объект телекоммуникационной инфраструктуры. Лишь наличие вентиляционных выходов на вершинах небольших холмов, говорит о том, что под землей все-таки что-то есть.
Так и не скажешь, что здесь располагается узел связи, через который проходят потоки информации со скоростью 20 Тбит в секунду.
Катакомбы
Внизу каждого входящего встречают толстые двери, похожие на шлюзы, которые перекрывают отсеки на подводных лодках. Здесь схожая система и подобные двери встретятся нам еще не раз. Такие меры безопасности не кажутся излишними, когда понимаешь, что здесь все строилось с расчетом на плачевный исход “холодной войны”.
Коридоры с приглушенным светом кажутся бесконечными и ведут в помещения, где интернет-трафик, телевизионный сигнал и телефонные звонки курсируют по проводам и волоконно-оптическому кабелю. Здесь легко можно заплутать.
Узел связи Щелкун уникален тем, что здесь современное телекоммуникационное оборудование соседствует с уже музейными экспонатами, которые до сих пор функционируют, а в некоторых случаях даже используются для служебных целей.

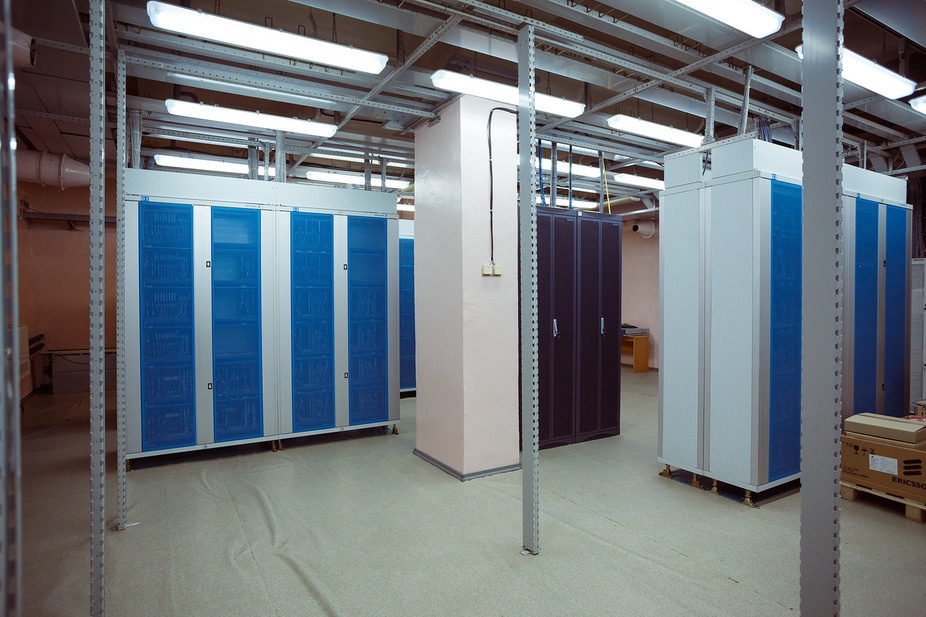

Вот например стойки с оборудованием, которое в свое время использовалось для вещания за рубежом. Это “железо” было своего рода рупором советской пропаганды в разных частях света.
Здесь же располагается оборудование производства ГДР. Стойки на триста каналов, которые до сих пор используются для обслуживания воинских частей.
Работа на объекте осуществляется по московскому времени, как и на остальных подобных объектах “Ростелекома” в других регионах. Так сделано для избежания путаницы между регионами во время различных штатный и нештатных ситуаций.
Телеграф

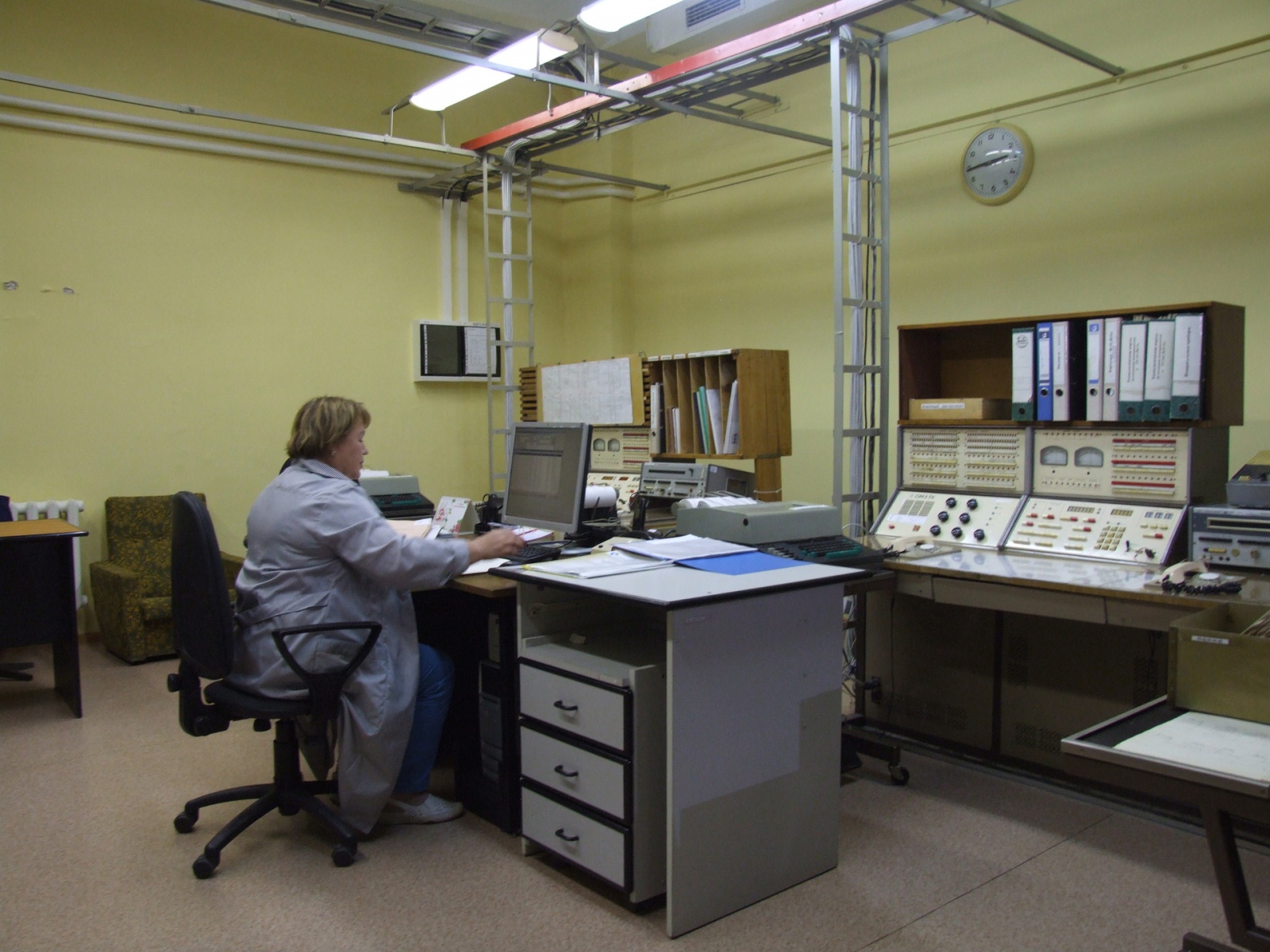

Трудно представить, но в катакомбах Щелкуна сохранилaсь и функционирует телеграфная связь. В помещении, которое буквально пропитано духом СССР, установлено, будто бы, музейное оборудование, тем не менее отлично справляющееся со своими задачами.
В помещении находятся несколько пультов благодаря которым можно отследить состояние любого телеграфного канала и даже отправить служебную телеграмму. В основном телеграммы сейчас используются государством. Более подробную информацию о том для каких целей государство использует телеграммы нам раскрывать не стали.
Кондиционирование

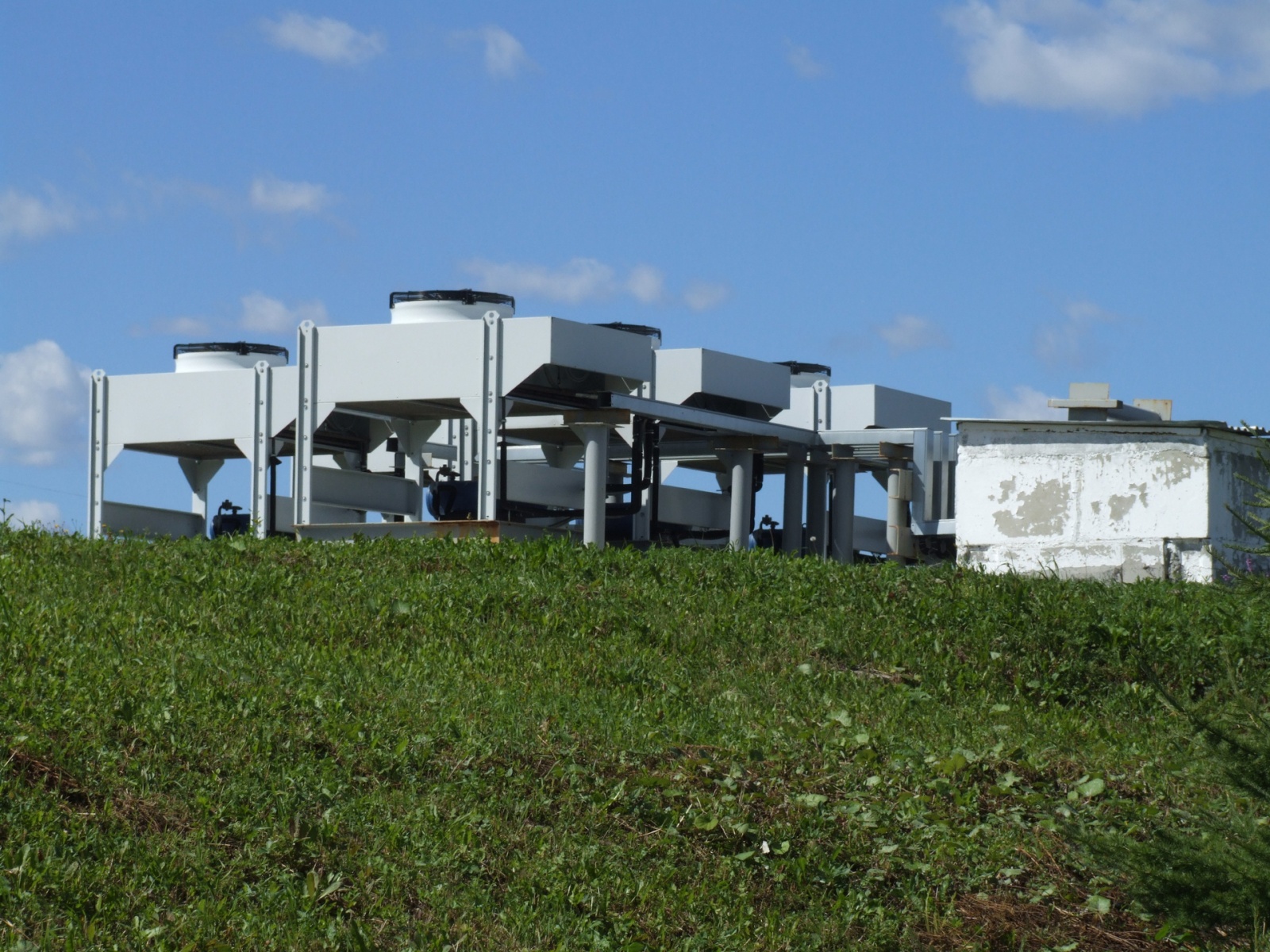

Телекоммуникационное оборудование выделяет большое количество тепла, которое необходимо куда-то отводить и обеспечивать подход холодного воздуха, чтобы поддерживать оптимальную температуру воздуха в помещениях узла связи.
Трубы забирают тепло из помещений, где располагается оборудование связи, а взамен туда поступает охлажденный воздух. Мощность такой установки 50 киловатт. Также на Щелкуне установлена система парогенерации, которая следит за влажностью и система климат-контроля. Все помещения на узле связи контролируют по двум параметрам к которым критично оборудование — это температура и влажность.
Если влажность будет снижаться ниже нормы то по помещению распределится специальный пар по всем помещениям здания. 60% влажности — это максимально допустимое значение при котором не происходит короткого замыкания.
По этим трубам циркулирует больше тонны этиленгликоля, который поступает в кондиционеры во все помещения узла связи. Это один из основополагающих элементов охлаждения для всего здания.
В соседнем помещении находятся угольные фильтры, которые будут очищать воздух, поступающий снаружи, в случае его заражения.
Телефония
Следуя дальше по темным коридорам мы попадаем в просторное и светлое помещение, напичканное новейшим оборудованием, служит для установления междугородних и международных разговоров.
Через это помещение проходят все звонки из Екатеринбурга в другие города. Таких станций всего 8 по России. Они соединены между собой.
Транспортная сеть
Транспортная сеть на узле состоит из сетевого оборудования нескольких вендоров. Здесь соседствуют стойки с железом Huawei, Ericsson и Nokia Networks.
Это оборудование позволяет пустить по одному волокну сорок оптических каналов. Каждый канал может пропустить до 40 Гбит. Пропускная способность одной такой стойки 4 Тбит секунду.
Все оборудование подключено по лучевой системе питания. Она обеспечивает надежное питание электроэнергии и практически бесперебойную работу железа. Все это круглосуточно обслуживается несколькими специалистами “Ростелекома”.
Уральский трафик

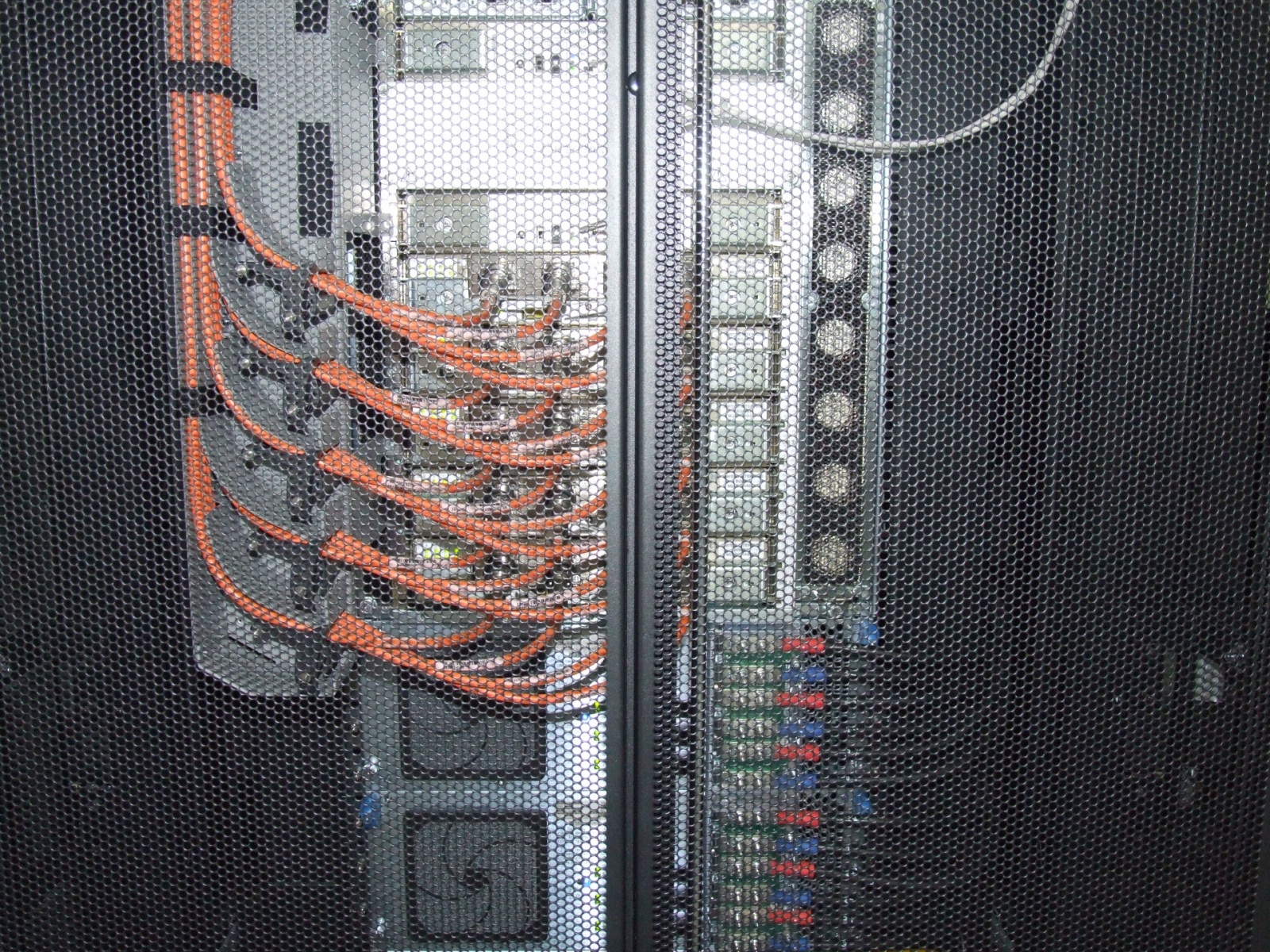

Компактный ЦОД, где аккумулируется IPTV и интернет-сигнал, располагается в самом просторном и наиболее освещенном помещении этих телеком-катакомб.
Каналы интернета и IPTV обрабатываются здесь и маршрутизируются по территории УрФО. Сюда приходят каналы с Уфы, Перми, Кургана, Тюмени, Салехарда и Омска. Отсюда эти регионы получают услугу интернета и IPTV. В “Ростелекоме” это помещение называют не иначе, как фабрика по производству интернета для всего Уральского федерального округа.
Резервирование
Несмотря на то, что все магистральные каналы связи резервируются, авария и перебои энергоснабжения на таком объекте вещь недопустимая. Поэтому энергопитание оборудования, потребляющего такие мощности должно надежно зарезервировано. Под это отведены несколько помещений с сотнями аккумуляторов и дизельными генераторами.
Примечательно, что в подземельях, которые защищены от всех внешних сигналов отлично работает сотовая связи. Связь с внешним миром обеспечивают вот такие LTE базовые станции Ericsson.
Сейчас объект помимо своих основных функций числится запасным пунктом управления уральского подразделения “Ростелекома”. И если завтра техногенная катастрофа или война разрушит наземную инфраструктуру оператора на Урале, контакт с внешним миром будет осуществляться именно отсюда.

!function(e){function t(t,n){if(!(n in e)){for(var r,a=e.document,i=a.scripts,o=i.length;o--;)if(-1!==i[o].src.indexOf(t)){r=i[o];break}if(!r){r=a.createElement("script"),r.type="text/javascript",r.async=!0,r.defer=!0,r.src=t,r.charset="UTF-8";;var d=function(){var e=a.getElementsByTagName("script")[0];e.parentNode.insertBefore(r,e)};"[object Opera]"==e.opera?a.addEventListener?a.addEventListener("DOMContentLoaded",d,!1):e.attachEvent("onload",d):d()} } }t("//top-fwz1.mail.ru/js/code.js","_tmr"),t("//mediator.imgsmail.ru/2/mpf-mediator.min.js","_mediator")}(window);
«Ростелеком» впервые показал общественности некогда секретный объект, а ныне магистральный узел связи, находящийся буквально на стыке Европы и Азии. Несколько гектаров земли и настоящие подземные катакомбы, где современное оборудование соседствует с музейными экспонатами. Подробности под катом.
В Свердловской области в шестидесяти километрах от Екатеринбурга есть населенный пункт под названием Щелкун. На первый взгляд это ничем не примечательный поселок, которых сотни раскидано по региону. Ряды одноэтажных деревянных строений, улица Ленина в качестве центральной и обыкновенный продуктовый магазин, где часто по вечерам собирается местная публика — довольно типичная картинка, которую видишь из окна автобуса, проезжая по улицам Щелкуна, если бы не одно “но”.
На окраине Щелкуна над всем этим единообразием высятся несколько гигантских радиорелейных вышек, притягивающих взгляд человека, приезжающего сюда впервые. Здесь располагается некогда секретный объект — магистральный узел автоматической коммутации для работы с классической телефонией, узел раздачи услуг ШПД, ТВ, мобильной связи. Также здесь размещен запасной командный пункт управления макрорегионального филиала «Урал» ПАО «Ростелеком», откуда можно осуществлять взаимодействие с регионами в случае ЧС.
“Подземелья связи” раскинутые на площади в 7 гектаров были построены в 1966 году и конструировались с целью защиты от возможного ядерного удара. Такие объекты, как правило строились на расстоянии 60-70 километров от крупного города и на случай войны должны были служить еще и убежищем.
В 1966 году здесь было построено два технических здания, в одном из которых располагалась аппаратура усиления аналоговых систем передач. Это была ламповая аппаратура К-60. В 1979 году было построено третье техническое подземное здание. Туда перенесли все оборудование. Одновременно со строительством первого здания воздвигли радиорелейную станцию — это были первые радиорелейные линии на Урале.
В далекие советские годы с Свердловска (Екатеринбурга) на Москву шло две системы по 3600 каналов. Столько же уходило на Восточную часть страны. Количество каналов было ограничено. На этом объекте можно было прослушать каждый канал связи, поэтому каждый из 230 сотрудников обслуживающих узел связи Щелкун обязан был иметь группу допуска к секретной информации.
В дальнейшем развитие систем связи пошло бурными темпами и здание №3 постоянно пополняется новым оборудованием. В 1997 году через Щелкун прошла первая магистральная волоконно-оптическая линия связи, соединяющая Москву и Хабаровск.
За время существования объекта — здесь было реализовано 150 различных проектов федерального уровня. В настоящее время — это транзитный сетевой узел связи, где производится переприем сигналов связи и их обработка. От сюда идут около 80% каналов связи на Дальний Восток и Сибирь, и 100% каналов связи в дальнее зарубежье (Китай, Тайвань). Узел связи в Щелкуне единственный на Урале. По всей России таких объектов не более 10. В этот узел связи стекаются все магистральные каналы со всех направлений света. Здесь происходит сортировка, перераспределение контента, резервирование каналов связи.
Щелкун на карте магистрале “Ростелекома”
“Ростелеком” впервые за все время существования объекта пригласил журналистов взглянуть на телекоммуникационные подземелья. Среди счастливчиков оказался и журналист Nag.ru.
Всех приезжающих на объект встречают ничем не примечательные ворота и контрольно-пропускной пункт. На первый взгляд ничего не выдает здесь наличие высокотехнологичного объекта связи, напичканного дорогостоящим оборудованием. Лишь вышка связи с радиорелейным оборудованием, выглядывающая из под колючей проволоки, говорит о том, что здесь находится объект связи.
Территория за воротами также не выдает секретов, хранящихся под землей. Непримечательные холмы и несколько зданий. Здесь все скорее напоминает старую производственную базу, чем объект телекоммуникационной инфраструктуры. Лишь наличие вентиляционных выходов на вершинах небольших холмов, говорит о том, что под землей все-таки что-то есть.
Так и не скажешь, что здесь располагается узел связи, через который проходят потоки информации со скоростью 20 Тбит в секунду.
Катакомбы
Внизу каждого входящего встречают толстые двери, похожие на шлюзы, которые перекрывают отсеки на подводных лодках. Здесь схожая система и подобные двери встретятся нам еще не раз. Такие меры безопасности не кажутся излишними, когда понимаешь, что здесь все строилось с расчетом на плачевный исход “холодной войны”.
Коридоры с приглушенным светом кажутся бесконечными и ведут в помещения, где интернет-трафик, телевизионный сигнал и телефонные звонки курсируют по проводам и волоконно-оптическому кабелю. Здесь легко можно заплутать.
Узел связи Щелкун уникален тем, что здесь современное телекоммуникационное оборудование соседствует с уже музейными экспонатами, которые до сих пор функционируют, а в некоторых случаях даже используются для служебных целей.
Вот например стойки с оборудованием, которое в свое время использовалось для вещания за рубежом. Это “железо” было своего рода рупором советской пропаганды в разных частях света.
Здесь же располагается оборудование производства ГДР. Стойки на триста каналов, которые до сих пор используются для обслуживания воинских частей.
Работа на объекте осуществляется по московскому времени, как и на остальных подобных объектах “Ростелекома” в других регионах. Так сделано для избежания путаницы между регионами во время различных штатный и нештатных ситуаций.
Телеграф
Трудно представить, но в катакомбах Щелкуна сохранилaсь и функционирует телеграфная связь. В помещении, которое буквально пропитано духом СССР, установлено, будто бы, музейное оборудование, тем не менее отлично справляющееся со своими задачами.
В помещении находятся несколько пультов благодаря которым можно отследить состояние любого телеграфного канала и даже отправить служебную телеграмму. В основном телеграммы сейчас используются государством. Более подробную информацию о том для каких целей государство использует телеграммы нам раскрывать не стали.
Кондиционирование
Телекоммуникационное оборудование выделяет большое количество тепла, которое необходимо куда-то отводить и обеспечивать подход холодного воздуха, чтобы поддерживать оптимальную температуру воздуха в помещениях узла связи.
Трубы забирают тепло из помещений, где располагается оборудование связи, а взамен туда поступает охлажденный воздух. Мощность такой установки 50 киловатт. Также на Щелкуне установлена система парогенерации, которая следит за влажностью и система климат-контроля. Все помещения на узле связи контролируют по двум параметрам к которым критично оборудование — это температура и влажность.
Если влажность будет снижаться ниже нормы то по помещению распределится специальный пар по всем помещениям здания. 60% влажности — это максимально допустимое значение при котором не происходит короткого замыкания.
По этим трубам циркулирует больше тонны этиленгликоля, который поступает в кондиционеры во все помещения узла связи. Это один из основополагающих элементов охлаждения для всего здания.
В соседнем помещении находятся угольные фильтры, которые будут очищать воздух, поступающий снаружи, в случае его заражения.
Телефония
Следуя дальше по темным коридорам мы попадаем в просторное и светлое помещение, напичканное новейшим оборудованием, служит для установления междугородних и международных разговоров.
Через это помещение проходят все звонки из Екатеринбурга в другие города. Таких станций всего 8 по России. Они соединены между собой.
Транспортная сеть
Транспортная сеть на узле состоит из сетевого оборудования нескольких вендоров. Здесь соседствуют стойки с железом Huawei, Ericsson и Nokia Networks.
Это оборудование позволяет пустить по одному волокну сорок оптических каналов. Каждый канал может пропустить до 40 Гбит. Пропускная способность одной такой стойки 4 Тбит секунду.
Все оборудование подключено по лучевой системе питания. Она обеспечивает надежное питание электроэнергии и практически бесперебойную работу железа. Все это круглосуточно обслуживается несколькими специалистами “Ростелекома”.
Уральский трафик
Компактный ЦОД, где аккумулируется IPTV и интернет-сигнал, располагается в самом просторном и наиболее освещенном помещении этих телеком-катакомб.
Каналы интернета и IPTV обрабатываются здесь и маршрутизируются по территории УрФО. Сюда приходят каналы с Уфы, Перми, Кургана, Тюмени, Салехарда и Омска. Отсюда эти регионы получают услугу интернета и IPTV. В “Ростелекоме” это помещение называют не иначе, как фабрика по производству интернета для всего Уральского федерального округа.
Резервирование
Несмотря на то, что все магистральные каналы связи резервируются, авария и перебои энергоснабжения на таком объекте вещь недопустимая. Поэтому энергопитание оборудования, потребляющего такие мощности должно надежно зарезервировано. Под это отведены несколько помещений с сотнями аккумуляторов и дизельными генераторами.
Примечательно, что в подземельях, которые защищены от всех внешних сигналов отлично работает сотовая связи. Связь с внешним миром обеспечивают вот такие LTE базовые станции Ericsson.
Сейчас объект помимо своих основных функций числится запасным пунктом управления уральского подразделения “Ростелекома”. И если завтра техногенная катастрофа или война разрушит наземную инфраструктуру оператора на Урале, контакт с внешним миром будет осуществляться именно отсюда.
