Снятие с продаж флагманского терминала Yealink M800 компенсируется вендором за счет появления на рынке нового терминала Yealink M500. На первый взгляд, учитывая идентичный форм-фактор и схожий функционал, это выглядит как замена в модельном ряду. Но, при изучении характеристик и индекса модели становится очевидно, что M500 больше соответствует статусу младшей модели, и в течение года, вероятно, стоит ожидать реальную замену флагмана Yealink MeetingEye 800 — нового мультикамерного, универсального решения для конференц-залов. Есть шанс, что это будет M900, но в данной статье мы рассмотрим именно MeetingEye 500, который построен на новой аппаратной платформе.
Какие задачи решает Yealink MeetingEye 500?

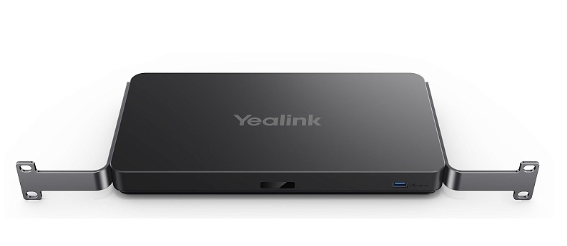

Терминал выполнен в виде отдельного устройства с возможностью установки как на полку/стол, так и в коммутационный шкаф. M500 не имеет встроенных микрофонов и камеры, как младшие модели, и предназначен для работы в больших переговорных комнатах с использованием внешней аудиопериферии и наклонно-поворотных камер ВКС с большим оптическим увеличением. Терминал MeetingEye 500, при необходимости, отлично интегрируется в уже существующую инфраструктуру, подключается к акустическим и микрофонным системам, имеющимся в переговорной комнате. Устройство может работать с любым ВКС-оборудованием по SIP/H.323: серверами, облачными сервисами, клиентскими устройствами. Также поддерживает работу с ПК в качестве USB-периферии и, помимо этого, имеет встроенные программные клиенты некоторых ведущих сервисов ВКС, что делает терминал Yealink MeetingEye 500 профессиональным универсальным решением для больших переговорных комнат, практически не имеющим аналогов на российском рынке на сегодняшний день.
Интерфейсы
Терминал Yealink M500 имеет аналоговые вход и выход, что позволяет интегрировать его в уже существующую аудио-инфраструктуру. Разъемы выполнены в форм-факторе Jack 3,5 мм.
Видео вход HDMI на задней панели позволяет подключать к терминалу сторонние HDMI-камеры, видеокоммутаторы или источники контента, что расширяет сферу применения этого терминала и делает его решением не менее способным к интеграции, чем модель M800.
Meeting Eye 500 также имеет 3 LAN-порта для подключения периферийных устройств Yealink по UTP-кабелю. К терминалу можно подключить следующие устройства:
1. Настольный проводной микрофон Yealink VCM35
Рабочая дистанция захвата голоса до 6 м с зоной покрытия 360°. Подключение к терминалу M500 производится через периферийный LAN-порт с помощью встроенного в корпус микрофона UTP-кабеля длинной 5 м. Поддерживается до 8 таких микрофонных массивов в системе. Каскадирование VCM35 не предусмотрено конструкцией, поэтому при необходимости подключить несколько микрофонов потребуется дополнительный PoE-коммутатор. Прежняя модель VCM34 с каскадированием в цепочку, к сожалению, не поддерживается этой моделью терминала.
2. Потолочный проводной микрофон Yealink VCM38
Радиус охвата — до 4 м. Подключение к терминалу через UTP-кабель, каскадирование возможно через PoE-коммутатор. Поддерживается до 8 микрофонных массивов в системе. В комплекте микрофонного массива имеется телескопическая штанга, позволяющая опустить микрофон при монтаже на необходимую высоту.
3. Сенсорный конференц-телефон Yealink CP965
Захват голоса в широком диапазоне до 6 м, на 360°. Мощность встроенного динамика — 5 Вт. Телефон использует технологии шумоподавления. Сенсорный экран обеспечивает удобство управления в различных сценариях использования. Возможно расширение зоны охвата телефона с помощью Yealink CPE95 — комплекта из 2 проводных микрофонов.

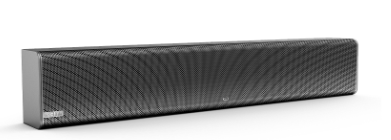

4. Саундбар Yealink MSpeaker II
Подключение через UTP-кабель, возможна работа через PoE-коммутатор. Мощность 2 встроенных динамиков составляет 10 Вт. Поддерживается работа до 4 устройств в системе.

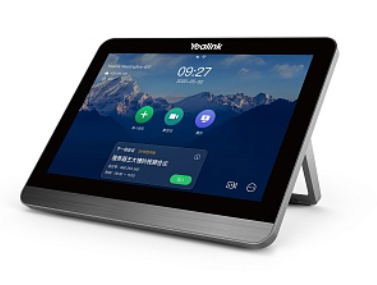

5. Панель управления Yealink CTP18
Подключение через UTP-кабель, возможна работа через PoE-коммутатор. IPS сенсорный экран 8" поддерживает до 10 одновременных касаний. В одной системе одновременно могут быть задействованы до 4 сенсорных панелей для совместного оперативного обсуждения контента. Поддерживается настольная или настенная установка на выбор (кронштейн в комплекте).
6. Устройство коммутации источников 4K-контента Yealink VCH51
Служит для проводной передачи контента на терминал (USB Type-C/HDMI). В режиме BYOD позволяет подключить аудио/видеосистемы кодеков MeetingEye для использования в качестве периферии для других коммуникационных приложений на ПК пользователя.
7. Камеры Yealink UVC84 и UVC86
Управляемые 4К-видеокамеры с 12-кратным оптическим увеличением для больших переговорных комнат и конференц-залов. Поворот и наклон производится в широком диапазоне. UVC84 имеет функцию автоматического кадрирования изображения по двум крайним участникам конференции. UVC86 имеет встроенный микрофонный массив и дополнительный широкоугольный объектив для аналитики и распознавания положения участников в комнате. Это позволяет камере производить не только кадрирование картинки по крайним участникам, но и обеспечивать автоматическое наведение объектива на активного докладчика или плавно отслеживать лектора в реальном времени.

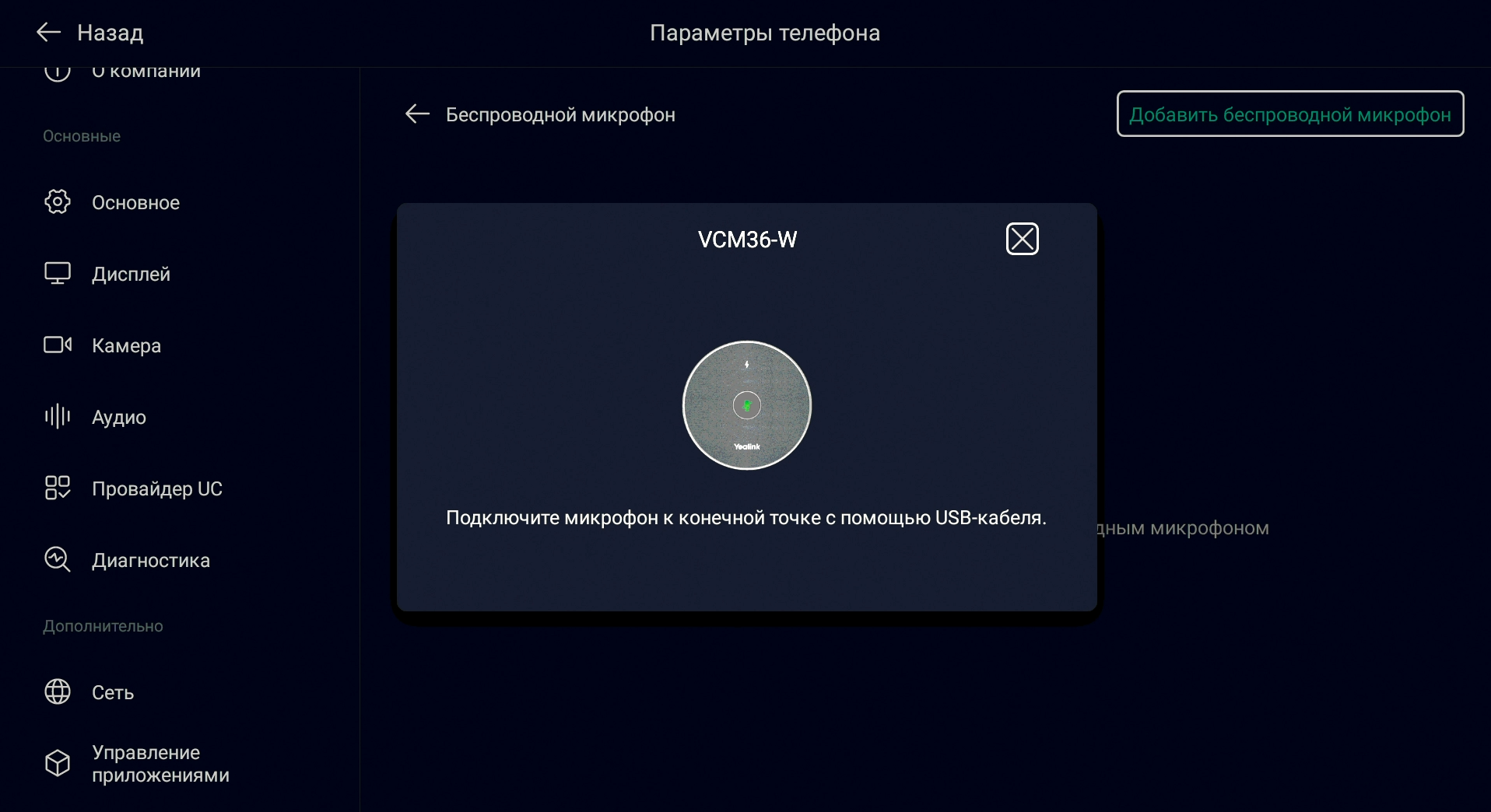

Помимо этого, в M500 решена проблема с подключением беспроводных микрофонов VCM36-W к старшим моделям MeetingEye.
Для инициализации микрофона требуется первичное подключение беспроводного микрофона к терминалу по USB.
Также на задней панели расположены 3 HDMI-выхода для дисплеев и LAN для подключения к локальной сети организации.
USB-разъемы на задней панели можно использовать для подключения прочей аудиопериферии, например, спикерфонов Jabra Speak 710 — они определяются системой как микрофон и динамик и прекрасно работают в паре с M500 даже в режиме каскадирования (2 х Jabra710). К слову, поддержка беспроводных микрофонов Yealink CPW90 прекращена в этой модели терминалов Yealink, поэтому использовать снятые с производства беспроводные микрофоны с M500 не получится.
Интерфейс
Терминал имеет русифицированный основной интерфейс с управлением через ПДУ или сенсорную панель управления.
С главной страницы можно произвести вызов: по внутреннему номеру, IP-адресу или на аккаунт из записной книги.
Вторая пиктограмма активирует режим демонстрации контента — его можно использовать как в конференции так и вне ее. Есть несколько сценариев подключения к терминалу для передачи контента с принесенных в переговорную комнату устройств.
-
Контент с ПК можно передать, используя адаптер беспроводной передачи контента WPP30. Устройство подключается к ПК по USB и в один клик может транслировать экран, часть экрана или окно приложения.
-
Второй вариант — проводная передача контента с помощью VCH51. Устройство подключается к ПК по USB (c передачей видео через USB Type-C) или через HDMI, а для соединения с терминалом используется LAN-подключение. В случае с подключением через HDMI источником контента может выступать не только ПК, но и любой другой HDMI-источник.
-
Для использования третьего варианта трансляции контента потребуется активировать в настройках терминала беспроводную точку доступа. После подключения к ней смартфона можно поделиться с терминалом экраном.
Скрытый текст
-
Также можно делиться экраном, используя технологию Miracast.
Третья пиктограмма на главном экране активирует режим BYOD — использование терминала со всем подключенным аудио/видео-оборудованием в качестве периферии для ПК. Впервые в терминале Yealink M500 это реализовано, в том числе, без использования проводного подключения, как в прежних моделях терминалов Yealink серии MeetingEye. Для активации беспроводного BYOD-режима требуется USB-адаптер WPP30. А проводной режим BYOD, как и прежде, реализуется с помощью хаба Yealink VCH51. Это устройство имеет USB Type-C для подключения к ПК и LAN — для подключения к терминалу. Если ПК поддерживает передачу видео через порт USB, то картинка с ноутбука или ПК будет транслироваться на терминал, а с него — на ТВ. Тянуть еще один видеокабель от ПК до ТВ нет необходимости. ПК, при таком подключении, видит терминал как устройство захвата аудио/видео и воспроизведения. Если же на ПК не реализована возможность использовать USB Type-C в качестве видеовыхода, то потребуется дополнительно подключить VCH51 к выходу видеокарты ПК HDMI-кабелем, который также идет в комплекте с хабом.
Режим BYOD обеспечивает работу терминала Yealink M500 в смешанных сценариях, когда периодически требуется использование программных клиентов ВКС или подключение к конференции через браузер. В классическом SIP/H.323-режиме VCH51 выполняет функцию адаптера проводной передачи контента.
Так как в основе прошивки для MeetingEye 500 лежит ОС Android, разработчики предустановили несколько специализированных программных клиентов ВКС для удобства работы с различными облачными или локальными сервисами видео-конференц-связи.
При выборе режима терминал меняет интерфейс на того или иного провайдера UC.

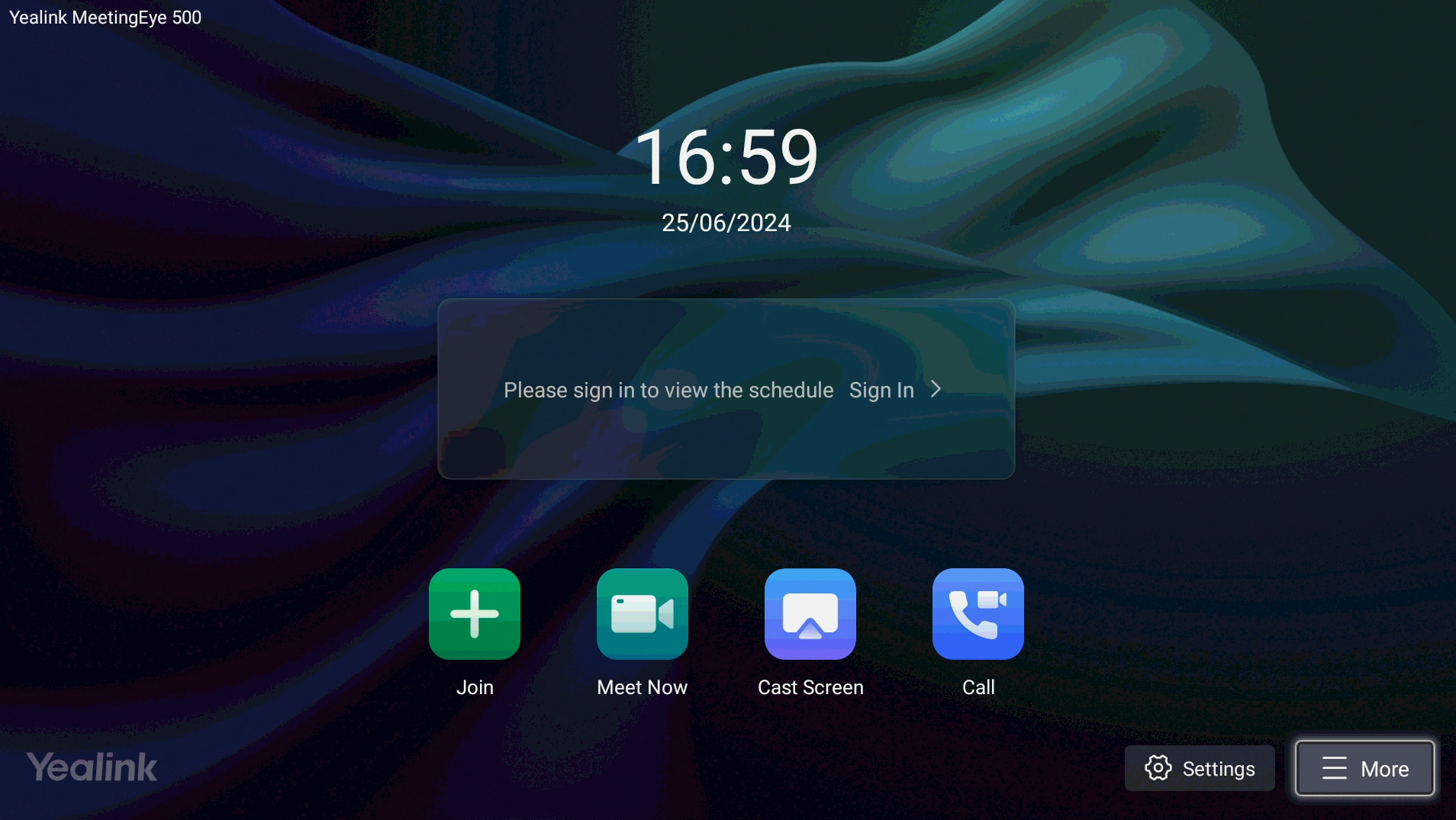

Например, интерфейс в режиме терминала облачного сервиса ВКС Yealink Meeting Cloud выглядит так:
А в режиме клиента локального сервера Yealink Meeting Server — так:

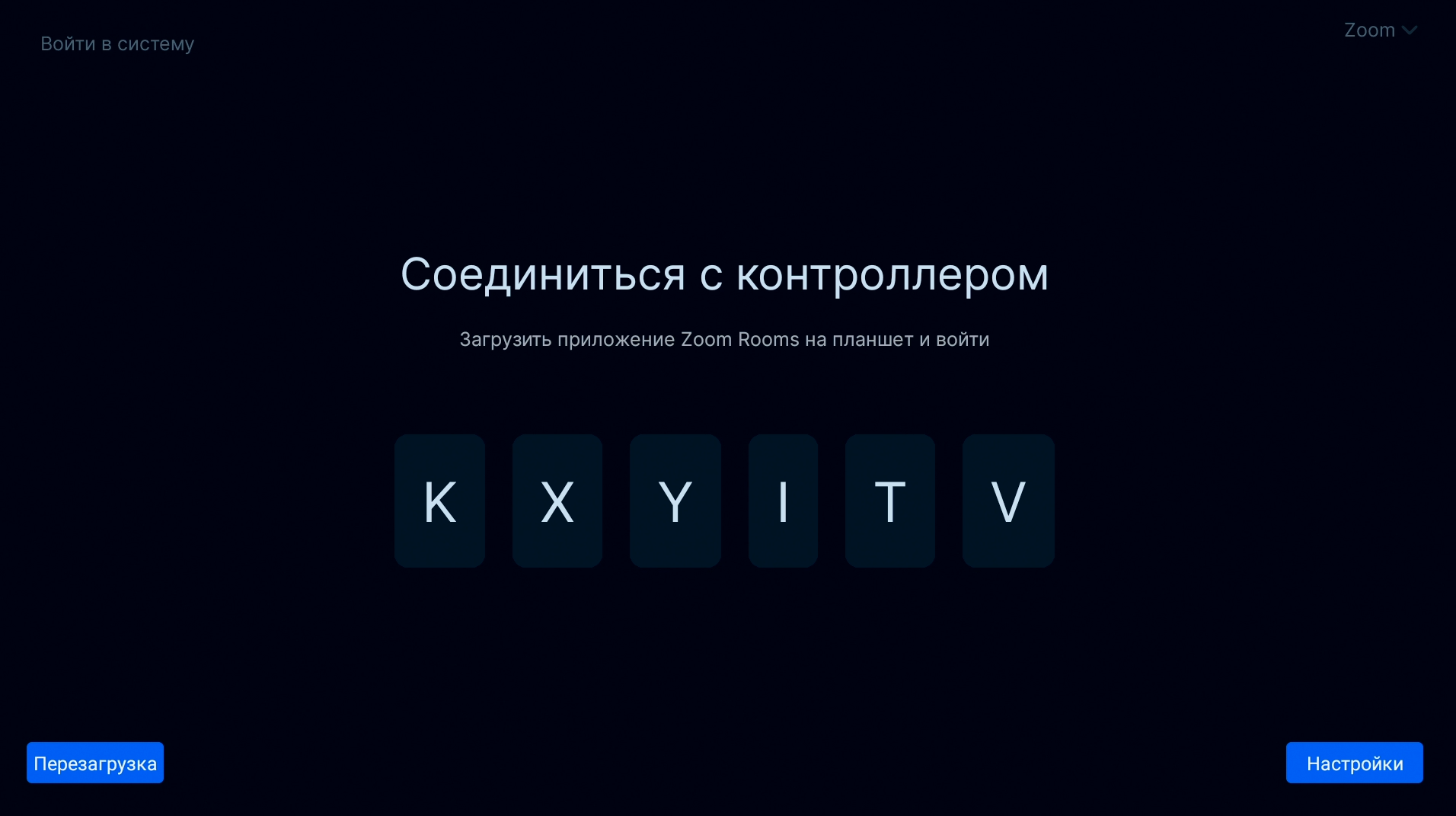

В режиме Zoom-клиента терминал активирует классическое окно подключения Zoom Rooms:
Помимо основного интерфейса с детальными настройками терминала, аккаунтов и подключенной периферии, терминал M500 имеет удобный веб-интерфейс, через который администратор удаленно может производить настройку и обновление терминала и всех подключенных к нему устройств Yealink.
Обновление терминала теперь можно производить не только из заранее скачанного файла актуальной прошивки через веб-интерфейс, но и в онлайн-режиме как через веб, так и из основного интерфейса терминала. Также доступно автоматическое обновление по расписанию.
Сценарий использования M500
Малые переговорки до 4-5 человек, где ТВ расположен вплотную к столу, закрывает модель MeetingEye 400, выполненная в форм-факторе "все-в-одном". Терминал поддерживает классическую аудиопериферию Yealink, но в этом, как правило, нет никакого смысла, так как в таких маленьких помещениях нет необходимости в дополнительной озвучке и микрофонах — встроенный микрофонный массив и саундбар прекрасно справляются со своей задачей. А отсутствие оптического увеличения встроенной камеры ограничивает удаленность участников тремя, максимум четырьмя метрами от терминала. При необходимости можно подключить хаб VCH51 для передачи контента и работы в BYOD-режиме и сенсорную панель CTP18 для удобства управления и вызова.
Средние переговорные комнаты с удалением крайнего участника не более, чем на 6 м от ТВ — это задача для видеобара MeetingEye 600. Он уже оснащен камерой с оптическим увеличением и в некоторых сценариях может быть доукомплектован внешними микрофонами для увеличения зоны охвата. Также используются панели управления, адаптеры передачи контента и, в редких случаях, дополнительная акустика.
Большие переговорные комнаты — это и есть основная зона применения нового терминала MeetingEye 500. Именно M500 идеально закрывает этот сценарий за счет:
-
поддержки до 3 камер с автоматическим наведением на докладчика и режимом отслеживания лектора. Оптическое увеличение 12х позволяет выводить крупный план докладчика с дальнего расстояния;
-
широкого выбора микрофонных массивов с различными сценариями монтажа и подключения: настольный конференц-телефон, потолочные или настольные микрофонные системы, беспроводные микрофоны или спикерфоны;
-
интеграции с существующей аудиосистемой — наличие аналоговых интерфейсов подключения.
Многокамерный режим MeetingEye 500
Терминал Yealink MeetingEye 500 штатно поддерживает подключение до 3 камер Yealink UVC84 или UVC86. Подключение производится по UTP-кабелю.

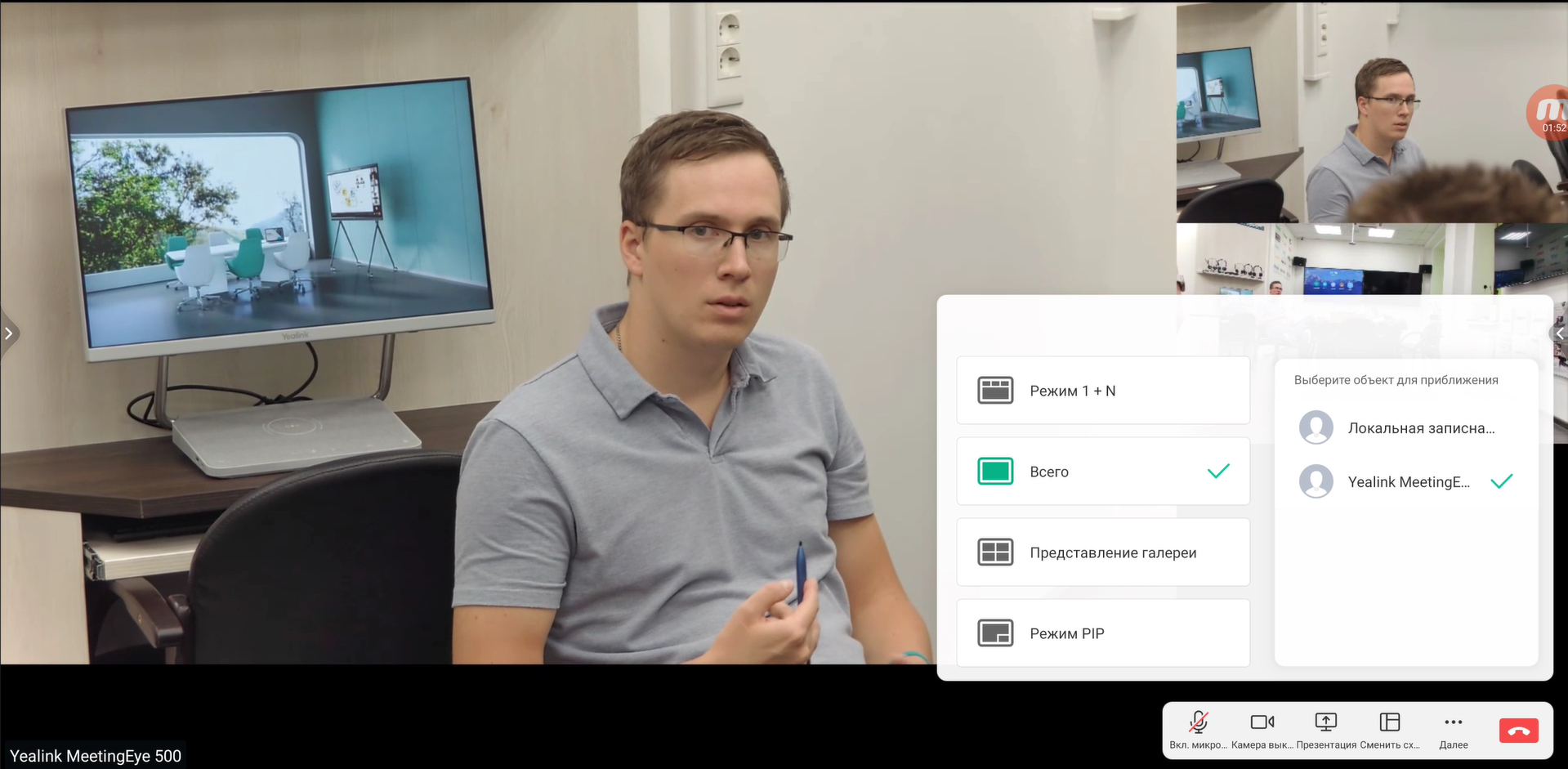

Доступно несколько вариантов раскладок отображения потоков с трех камер.
Таким образом, управляя форматом отправки готовой мозаики в конференцию, мы выбираем, как будут отображаться потоки со всех трех камер нашего терминала M500 у удаленных участников конференции.
Это может быть симметричная раскладка, где все три потока камер имеют одинаковый размер. Либо можно использовать режим 1+N, где основная камера отображается крупнее, а остальные — в уменьшенном формате. Также возможно транслировать видео только с одной камеры в максимальном разрешении и менять камеры по мере необходимости.
Преимущества MeetingEye 500
В модели M500, помимо классического BYOD-режима, в котором терминал выступает в качестве USB-периферии для ПК, имеются встроенные ВКС-клиенты разных сервисов, в частности Zoom Rooms. Это позволяет работать с Zoom, не применяя BYOD-режим и не подключая его к ПК.
Проводная передача контента с помощью Yealink VCH51 выполняется с разрешением до 4K@30 кадр/с или 1080@60 кадр/с. Беспроводная передача контента с помощью Yealink WPP30 обеспечивает разрешение до 4K@30 кадр/с.
Еще раз хочу обратить внимание на удобство подключения Yealink M500 к ПК для работы в BYOD-режиме. Помимо подключения к терминалу через хаб VCH51, используя всего один кабель UTP, появилась возможность вообще не использовать кабель для BYOD-режима. Это реализовано с помощью нового адаптера WPP30, который не только обеспечивает беспроводную передачу контента с ПК на терминал в режиме SIP/H.323-конференции, но также открывает доступ ПК к аудио- и видеопериферии терминала. В один клик без проводов любой ПК или ноутбук в переговорной комнате может использовать профессиональное оборудование Yealink так же просто и удобно как встроенную камеру, микрофон и динамики. Таким образом, любой участник со своим ПК может без проблем использовать для проведения конференции не только переговорную комнату, но и все находящееся в ней оборудование Yealink.
Поддержка до 3 камер в SIP/H.323-конференциях позволяет MeetingEye 500 закрыть потребность в многокамерном решении без использования дополнительных видеокоммутаторов и контроллеров. В будущем выйдет прошивка с поддержкой и управлением всех трех камер и в BYOD-режиме.
Также, в будущих обновлениях ожидается поддержка терминалом протоколов Visca/Pelco, что в сценарии с конгресс-системой позволит наводить камеры по заранее сохраненным пресетам при активации того или иного микрофонного пульта.
Заключение
Безусловно, новый терминал Yealink MeetingEye 500 является универсальным и не имеющим аналогов в текущих условиях решением для оборудования переговорных комнат для ВКС. Если вы используете гибридные сценарии подключения из одной переговорной комнаты (SIP/H323, браузер, программные клиенты), то данное решение закроет эту задачу с головой. Поддержка нескольких камер ВКС, гибкость управления раскладками камер и отображением видеопотоков, высочайшее качество звука и изображения — все это делает видеосвязь удобной и эффективной.
Если вы заинтересованы в данном решении и планируете пилотный проект, делайте заявку и получайте оборудование на тесты в вашей инфраструктуре.
Если Вы интегратор: форма запроса IPMatika
Если Вы конечный заказчик: presale@prof-av.ru
Спасибо за внимание! Если есть вопросы - буду рад ответить.
Автор: Usikoff
