Статья по мотивам Построение системы аналогового видеонаблюдения непрофессионалами.
Задача: оборудовать СТО системой видеонаблюдения. Доступ к live-изображению из нескольких рабочих мест. Желательно иметь доступ к камерам через смартфон (для контроля в случаи командировки).
Примечание: вся система внедрялась в процессе строительства СТО. Помимо видеонаблюдения устанавливали рабочие станции пользователей, сервера, оборудование для автоматизации и т.д. Но остановимся только на части про видео.
Уже и не знаю, что мотивировало остановиться на цифре. Возможно, позволял бюджет, возможно хотелось попробовать новое. В любом случаи это был достаточно полезный опыт и теперь видны достоинства и недостатки аналоговой/цифровой системы.
При выборе оборудования было огромное желание покупать все централизованно. Всегда проще работать с одним крупным поставщиком, чем с десятком мелких. Три недели поисков, сравнений, переписок с вендорами, кручение носа от размера скидки. В конечном итоге остановились на интернет-магазине shop.nag.ru. Возможно это был не совсем верный подход и нужно было больше времени уделить на выбор поставщиков, заказ тестового оборудования. Но сроки начинали поджимать, заказчик лютовал и остановились мы на НАГе.
Примечание: все камеры и коммутирующее оборудование с функцией PoE. Хотелось избавиться от вороха не нужных проводов, блоков питания и распределительных коробок. Эстетика залог качественной и красивой работы.
Номенклатура:
1) Камеры внешние. Для контроля внешнего периметра СТО.
Требование к камере:
— Качество изображения, так как дистанция контроля камерой порядка 100 метров.
— Качество исполнения касаемо прочности корпуса. Ветра до 70 м/с в порядке вещей.

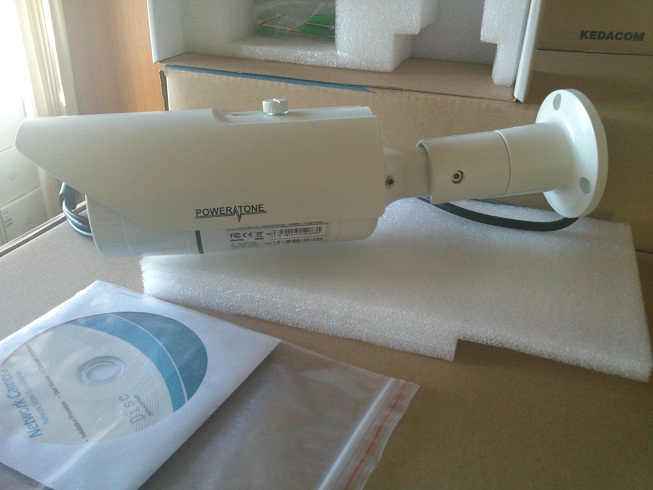

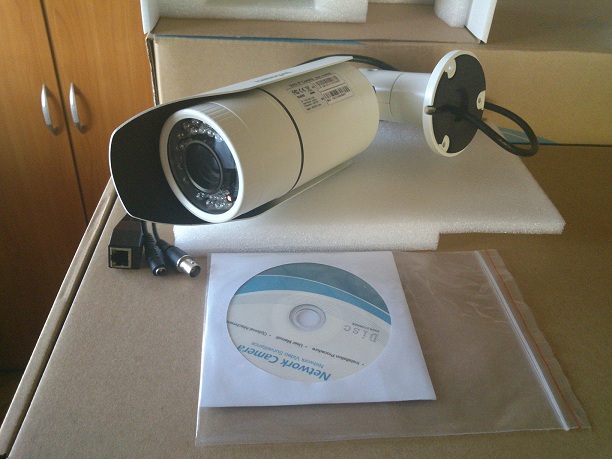

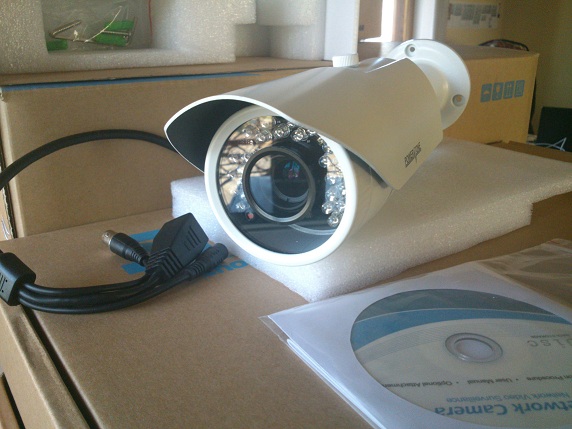

Победитель номинации IP камера POWERTONE уличная 2.0Мп, WDR, c ИК подсветкой, 3.3-12мм, PoE, с кронштейном
unboxing:
Кабели камеры выходят из кронштейна. Можно монтировать «заподлицо» и всю проводку пустить под обшивкой. Не требуется оставлять противокапельных петель. (+10 к эстетике)
2) Камеры внутренние. Офисная часть.
Требования к камере:
— ИК-подсветка. Освещение помещений и коридоров на датчиках движения. Ночью, по таймеру, отключается 90% внутреннего освещения.
— Монтаж к потолку типа «Armstrong».

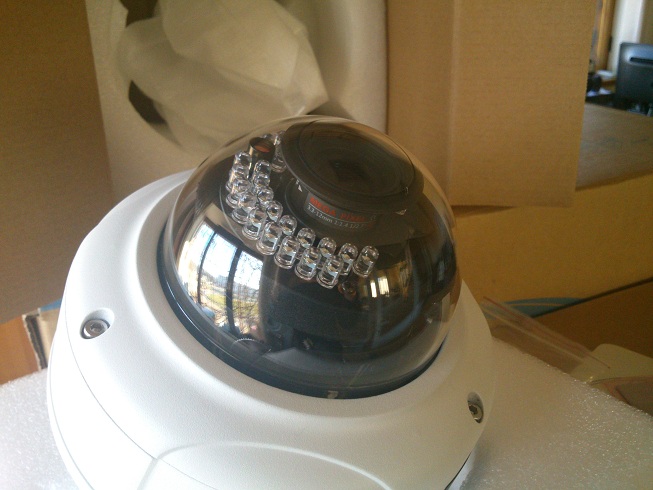

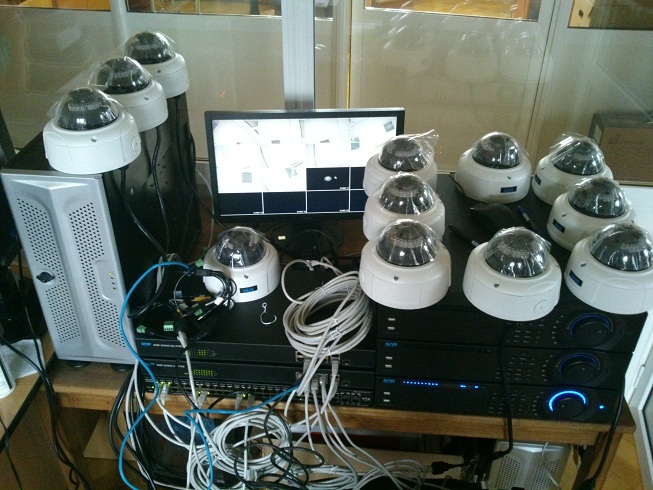

Выбор пал на IP камера SNR купольная 3.0Мп c ИК подсветкой, 3.3-12мм, PoE, вандалозащищенная
unboxing:
Процесс настройки:
Но советую брать не такие «крутые» камеры (они больше подходят для больших и открытых помещений. Склад или опенофис подойдет). Для маленьких офисных помещений и коридоров вполне достаточно Beward B1062DX (на 2000 рублей дешевле) или китайских аналогов.

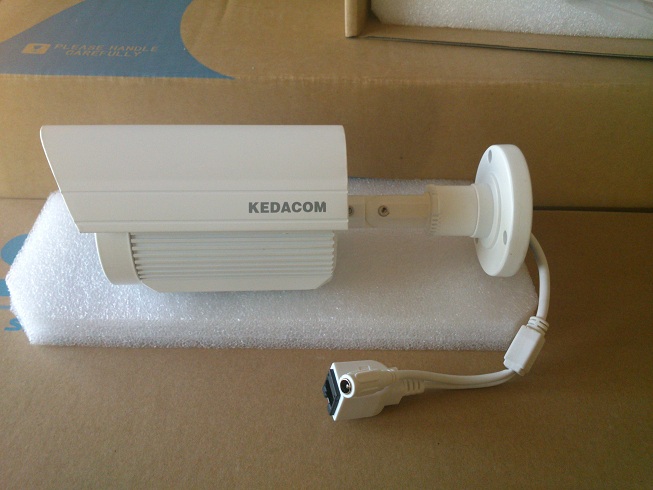

3) Камеры внутренние. Ремонтная зона.
Требования к камере:
— Монтаж на стену.
— ИК-подсветка.
unboxing:
Процесс настройки:
Обычная камера. Неудобно расположены коннекторы, для изолирования придется использовать термоусадки. (-10 к эстетики)
Оборудование агрегации.
4) Access switch для камер.
Требования:
— Поддержка PoE.
— Управляемый L2 свич.
— Хотя бы один 1000Base-T/SFP порт.

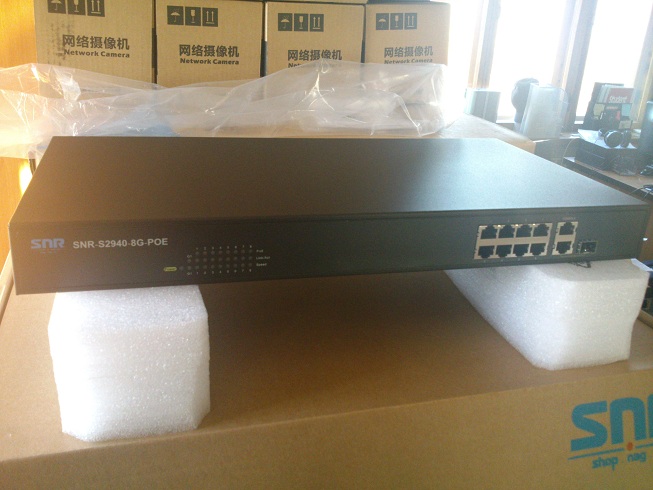

Наш претендент Коммутатор SNR-S2940-8G-PoE, собственного производства НАГа.
Свич под управлением Cisco IOS, что порадовало.

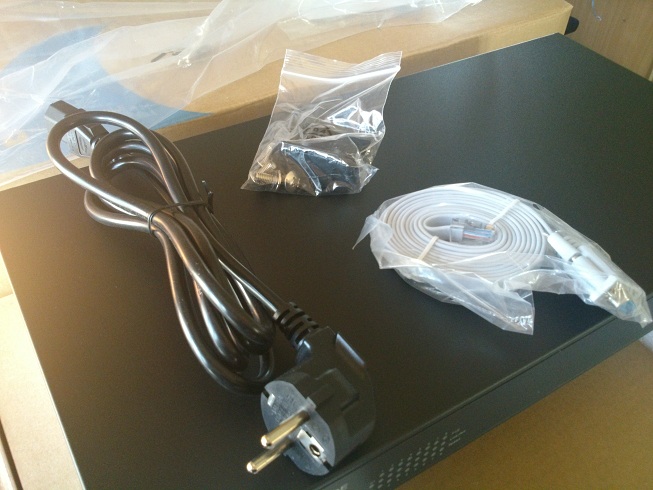

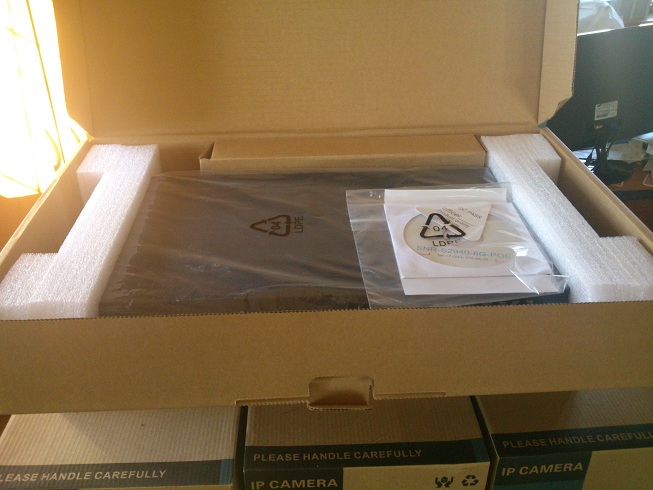

unboxing:
Есть SFP порт, если потребуеться разместить свич дальше чем 100 метров от серверной.
Примечание: шумит свич порядочно, в процессе настройки одновременно работало 4 свича, голова начинает побаливать уже через 5 минут.
5) Distribution switch (ядро).
— Поддержка всяческих VLANов, DHCP Relay и т.д.
— Наличие SFP портов.

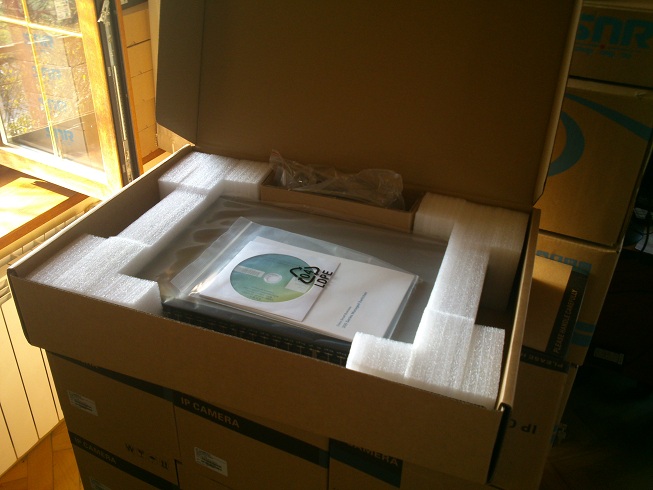

Cisco SG300-52 < SRW2048-K9-EU> Управляемый коммутатор (50UTP 10 / 100 / 1000Mbps+ 2Combo 1000BASE-T / SFP). Это не идеал, но под требуемые характеристики подходит и достаточно бюджетный.
unboxing:
6) Видеосервер/видеорегистратор.
Требования:
— Установку в стойку.
— Установка большого количества HDD.
— Поддержка разных камер видеонаблюдения.
Нас опять спасает НАГ со своим видеорегистратором Видеорегистратор сетевой SNR до 16 IP камер. D1/400fps, 720p/200fps, 1080p/100fps, 8HDD. К сожалению фотографий unbox нет, но комплект поставки есть на сайте.
6.1) HDD для видеорегистратора.
Требований как таковых не было. Наткнулись на HDD 4Tb SATA 6Gb / s Seagate Video 3.5 3.5" 5900rpm 64Mb, по уверениям Seagate, создан как раз для архивного хранения видео. На нем и остановились.

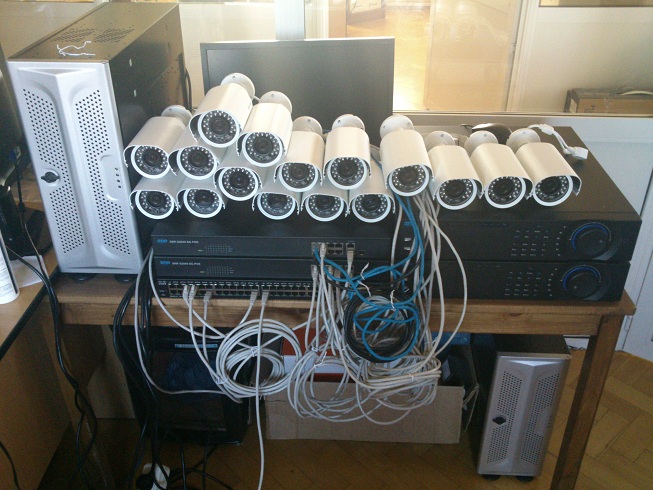

Для построения системы видеонаблюдения понадобилось:
1) Камеры внешние. х 10 шт.
2) Камеры внутренние. Офисная часть. х 12 шт.
3) Камеры внутренние. Ремонтная зона. х 19 шт.
4) Access switch для камер. х 6 шт.
5) Distribution switch. х 1 шт.
6) Видеорегистратор. х 3 шт.
7) HDD для видеорегистратора. х 6 шт.
Цена решения: 535 000 рублей.
Дороговато получилось. Хотя я сейчас с ходу не смогу посчитать, во сколько выйдет аналогичная система на аналоговых камерах.
Но в плюсы этой системы можно записать масштабируемость, отличное качество изображения, эстетически более приятна.
По выбору хардварной части это все. За рамками статьи осталась работа по вычислениям пропускных каналов для коммутаторов, настройки камер и видеорегистаторов, настройки ПО для постов охраны. Если эта тема заинтересует, могу написать небольшую статью со скриншотами ПО и дать пару советов на что стоит обратить внимание еще до покупки камер и видеосерверов.
Надеюсь, статья понравилась. Не судите строго, этой мой первый опыт. С ошибками как обычно в личку.
Автор: Buchachalo
