Arduino — это очень популярная, универсальная и довольно бюджетная платформа, но порой её функциональность оказывается несколько избыточной, либо наоборот, чего-то остро не хватает. И тут на помощь приходит Microduino — это Arduino-совместимая платформа, состоящая из ядра и множества дополнительных модулей, отличающаяся компактностью и низкой ценой.
Основная идея

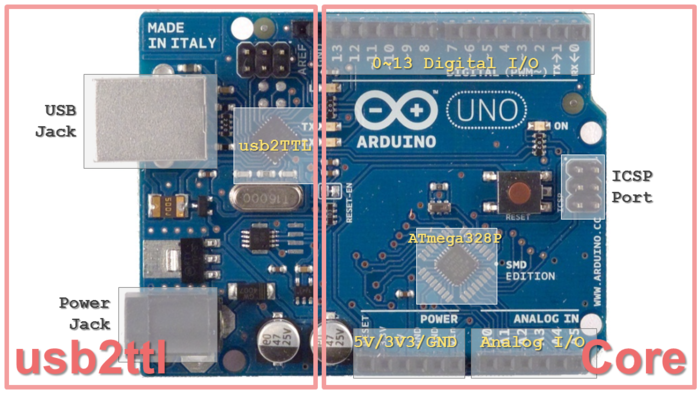

Основная идея Микродуино, заключается в разделении схемы Arduino-Uno на две функциональные части: Microduino-Core (минимальная системная плата) и Microduino-FT232R (разъём для подсоединения платы к компьютеру для загрузки и отладки ПО)

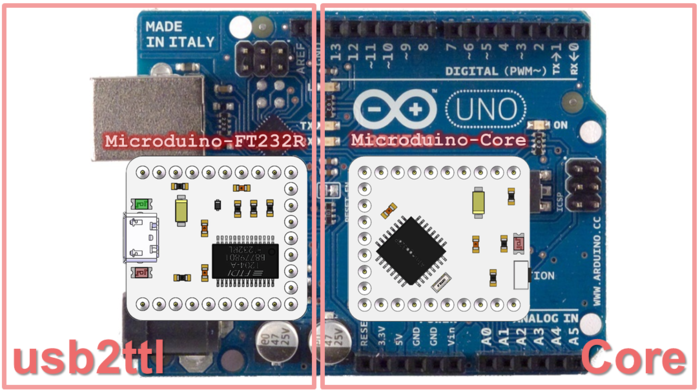

Microduino получается очень гибким, смышлёным, дешёвым и Arduino совместимым: Microduino-Core + Microduino-FT232R = Arduino Uno.
Микродуино — мал!
Размеры микродуино составляют всего 25.40мм X 27.94мм.
Микродуино — стекуем!
Все платы имеют единую 27-ми пиновую U-образную форму, и могут быть насажены друг на друга, при этом различные модули не конфликтуют между собой.
Микродуино — полностью открытая платформа
Все схемы и дизайн плат находится в открытом доступе.
Микродуино — дёшев
Так как Microduino-FT232R — нужен лишь для загрузки и отладки ПО, то его можно использовать множество раз. Само ядро и дополнительные модули дёшевы
Microduino-Gate for Web of things
WOT network gate — это хаб для распределённых датчиков, собирающих различную информацию об окружении, такую как температура, влажность, давление и т.п. Эта информация транслируется в хаб, где она обрабатывается и выкладывается в сеть.

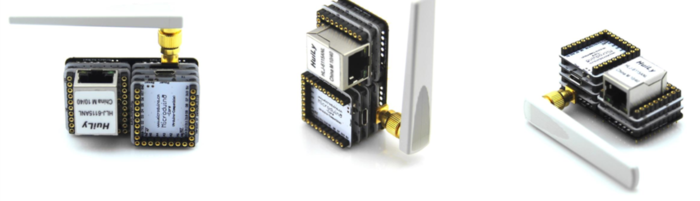

Чтобы сделать эту сеть беспроводной достаточно подсоединить Microduino-nRF24, а добавив Microduino-SD модуль можно сохранять данные в оффлайне.
Microduino-MusicBox

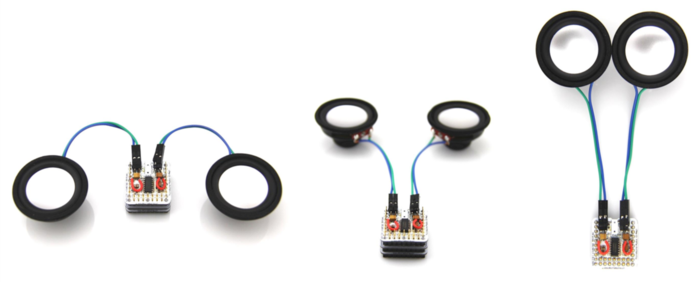

Microduino-LM4863 это популярный и высококачественный цифровой усилитель D-класса.
Microduino-GPS Logger
Для GPS логгера требуется 5 модулей: Microduino-Core+ + Microduino-[BT] + Microduino-SD + Microduino-OLED + Microduino-GPS.
Дополнительные способы применения
Другие конструкции и способы применения можно найти в сети:
Connecting Pebble with Microduino (details)
Building your OBDII device with Microduino (details)
a Bicycle computer with Microduino (details)
A network clock device with Microduino (details)
MICRODUINO CORE модули
Насчитывается три модуля ядра:
Microduino-Core

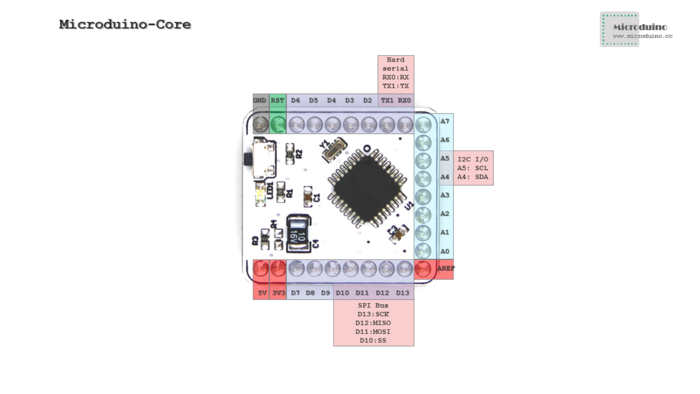

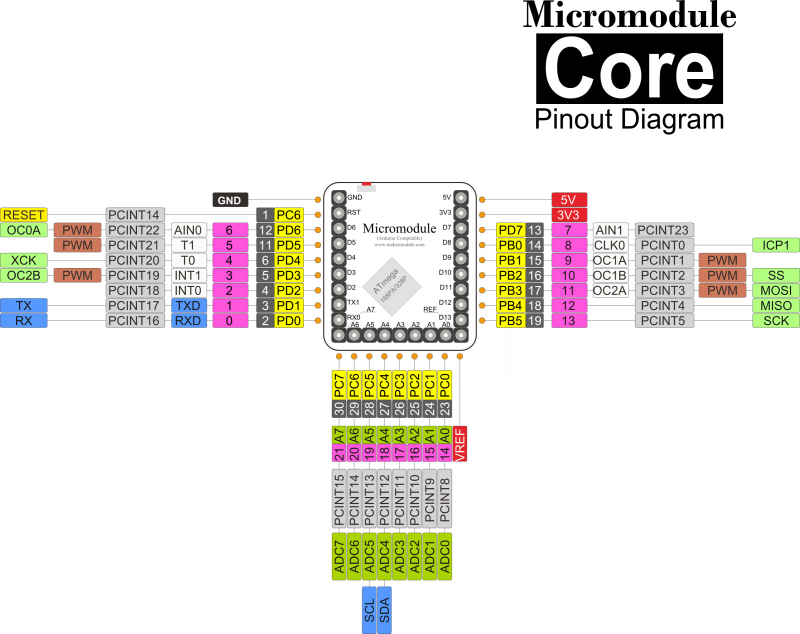

Microduino-Core базируется на чипе ATmega328P и полностью совместим с Arduino Uno. При загрузке и обновлении ПО с помощью Arduino-IDE, в качестве типа платы можно просто выбрать «Arduino Uno».
Microduino-Core+

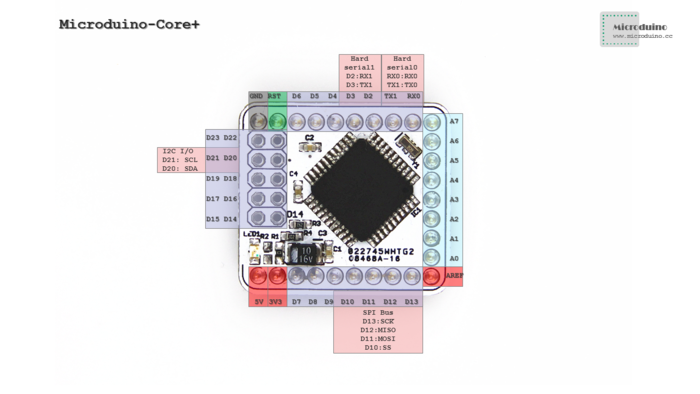

Microduino-Core+ это более производительная версия Microduino, основанная на чипе ATmega644PA, производительность которого совпадает с Arduino Mega2560. Microduino-Core+ поддерживает 2 последовательных порта и более 10 цифровых входов/выходов.
Для использования Microduino-Core+ в Arduino IDE его пропатчить согласно инструкции.

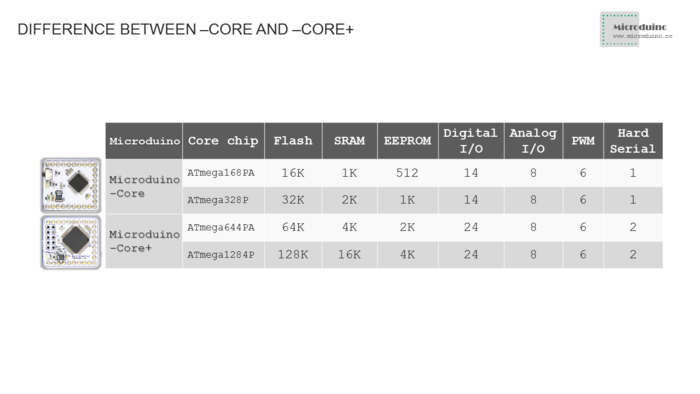

Отличия между версиями
Microduino-FT232R

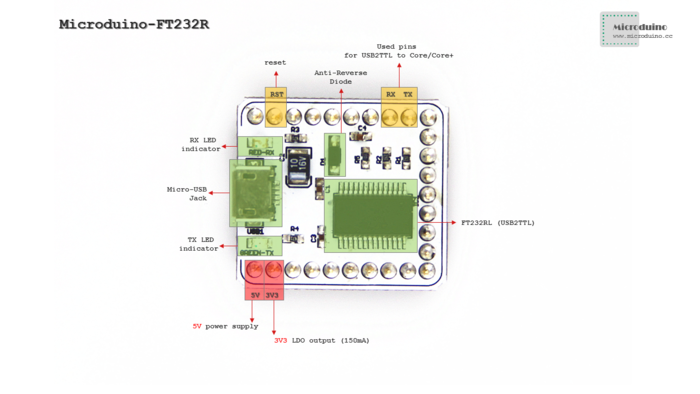

Microduino-FT232R — это USB2TTL модуль для соединения с PC и загрузки/обновления ПО Core/Core+.
Внешние модули MICRODUINO

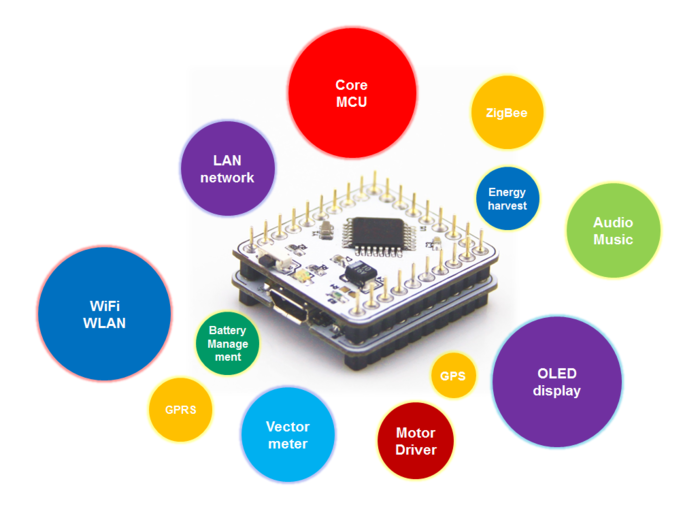

Microduino уже поддерживает множество модулей: покрытие сети, беспроводная связь, BLE, SD хранилице, GPS, Wi-Fi, двигатель, OLED-дисплей, управление питанием и другие модули, находящиеся на стадии тестирования.

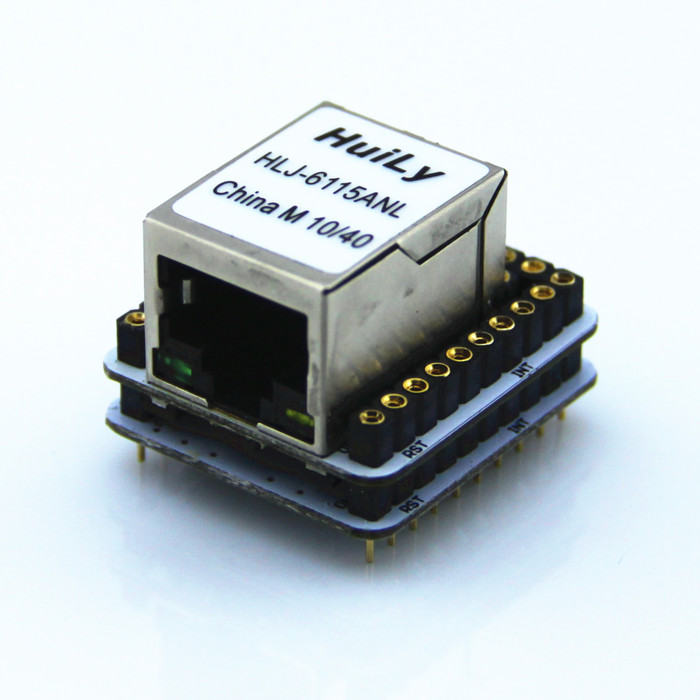

Microduino-ENC (Microduino-Enc28J60 + Microduino-RJ45)

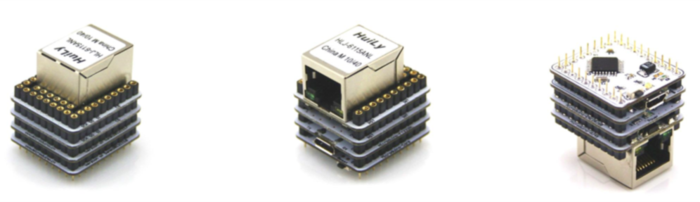

Microduino-ENC — ethernet порт.
Microduino-nRF24
Microduino-nRF24 беспроводное соединение на частоте 2.4GHz.
Microduino-SD

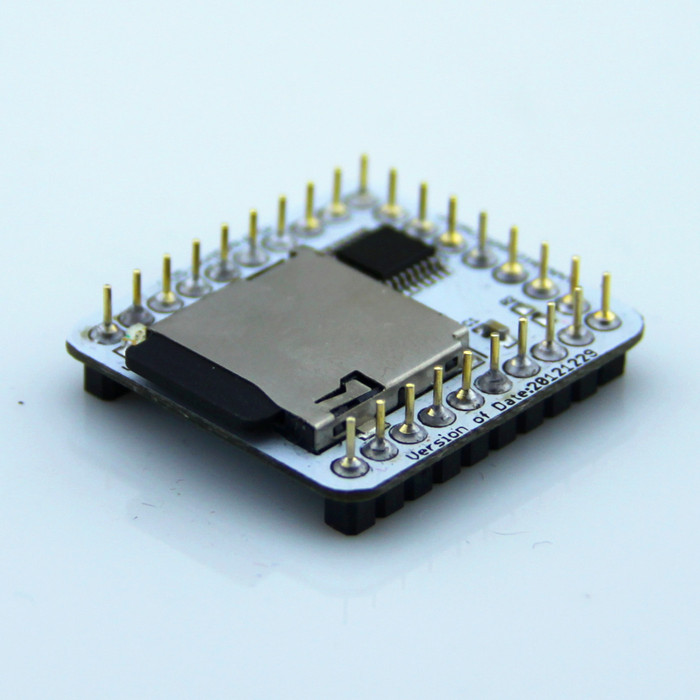

Microduino-SD — разъём для Micro SD карт, использующий SPI протокол.
Microduino-[BT]

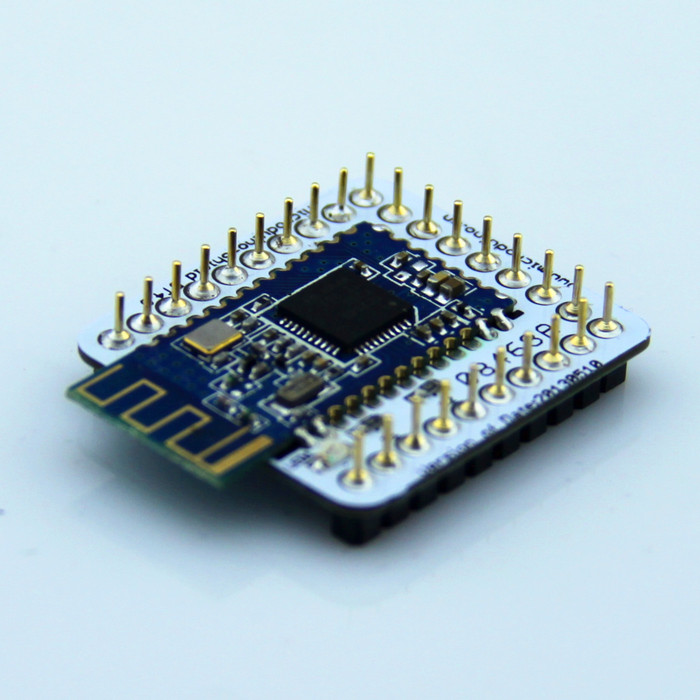

Microduino-[BT] — Bluetooth модуль. Есть две версии: BT2.1 и BT4, но BT4 является выбором по-умолчанию.
Microduino-10DOF
Microduino-10DOF — модуль-датчик, в который интегрировано 3 чипа, использующих I2C протокол: MPU6050 + HMC5883L + BMP085.
Microduino-BM
Microduino-BM — это модуль управления питания Li-ion батареей, включающий функции зарядки, разрядки, определения напряжения и LED индикатор. Модуль поддерживает 3.7->5.V и 3.7V->3.3V.
Microduino-OLED(12864)
Microduino-OLED — это 0.96' дюймовый 12864-цветный дисплейный модуль, использующий SSD1306 драйвер с I2C протоколом, и питаемый от 3.3V.
Тестируемые образцы

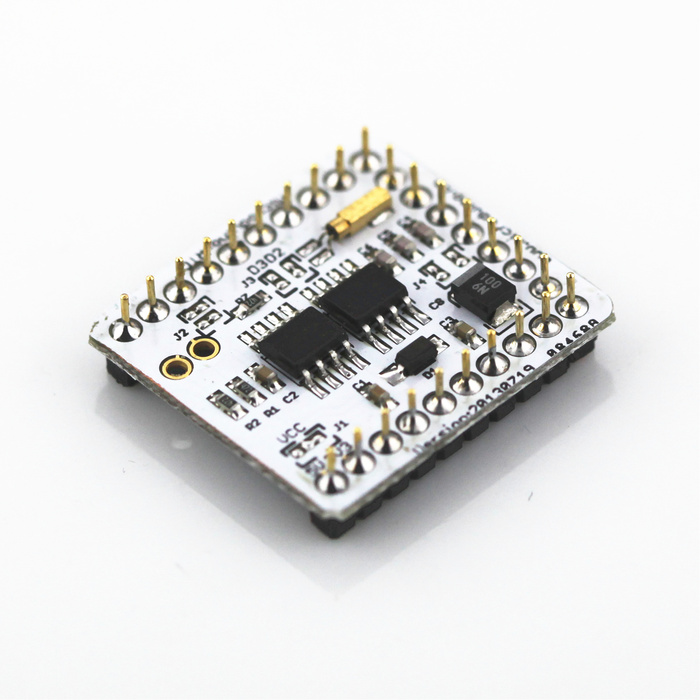

Microduino-LM4863 — усилитель D-класса
Microduino-RTC — модуль реального времени

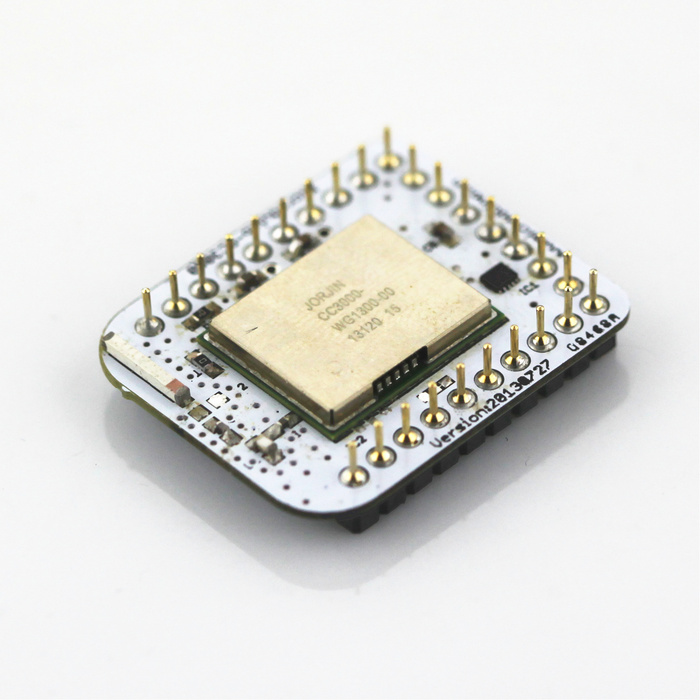

Microduino-CC3000 — WiFi модуль

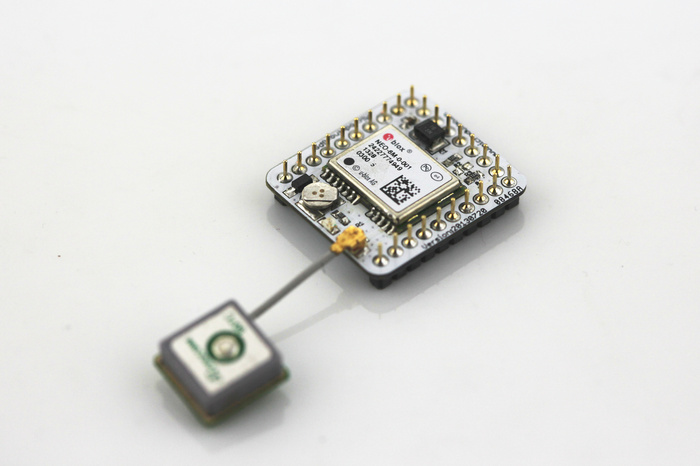

Microduino-NEO6M — GPS модуль

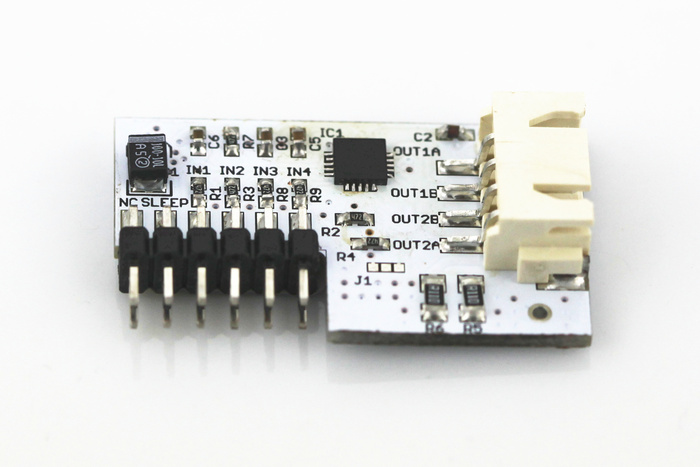

Microduino-A3906 — Motor/Stepper модуль управления

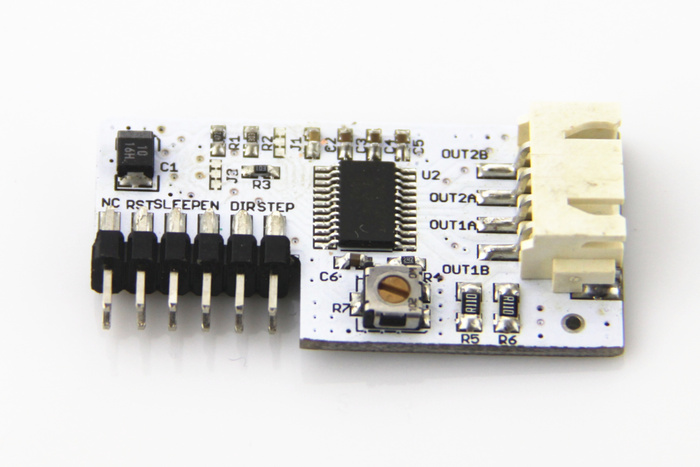

Microduino-A4982 — высокопроизводительный Motor/Stepper модуль управления
Массовое тестирование плат (-LM4863, -CC3000, -RTC, -NEO6M, -A3906, -A4982) планируется закончить в Сентябре 2013 года.
Microduino-Solo — Тестовая плата
Microduino-solo — это тестовая плата пины который выведены на периферию, что облегчает разработку, настройку и отладку схемы соединения. 5.0V -> 3.3V DC-DC регулятор обеспечивает переключение между двумя уровнями напряжения с помощью джампера.
Microduino-Duo плата

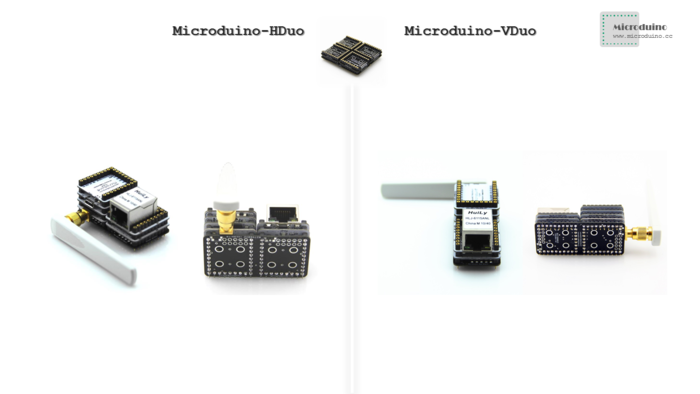

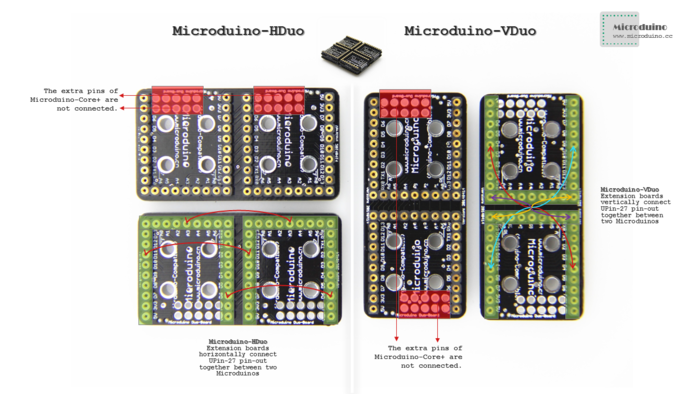

Иногда наращивать количество моделей становится проблематично из-за проблем с габаритами. Для решения этой проблемы была создана плата-подложка для горизонтального и вертикального соединения модулей.
Microduino-Uno — Arduino — переходник

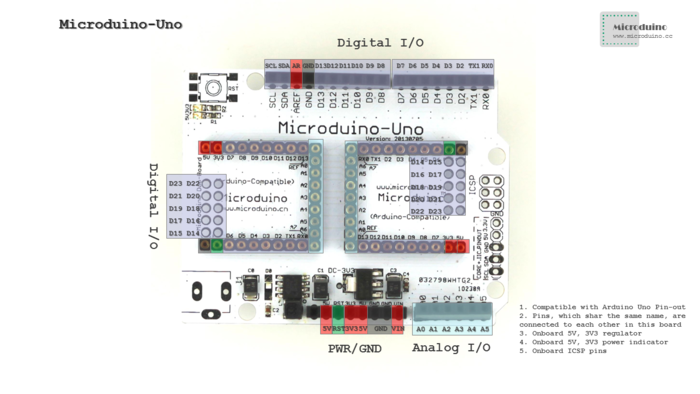

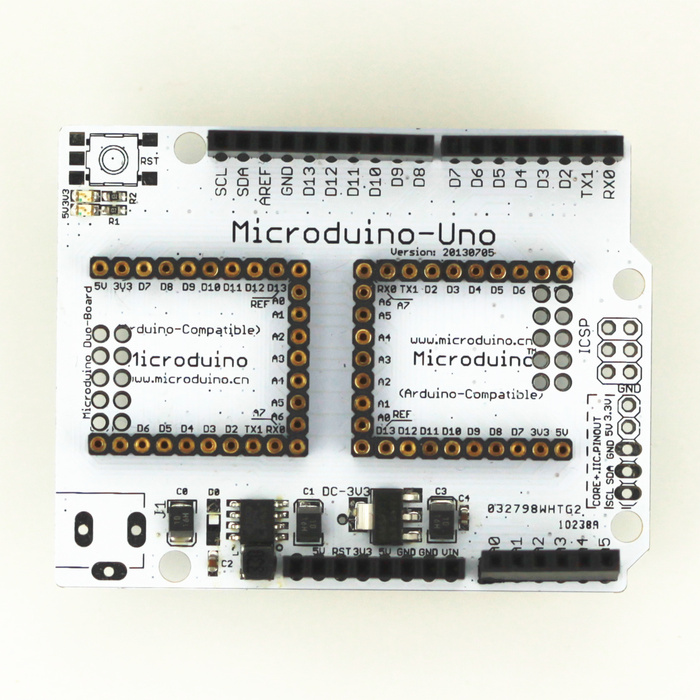

Microduino-Uno — это плата-переходник, вставив в который ядро и модули Microduino, можно получить Arduino.
ЦЕНЫ!!!

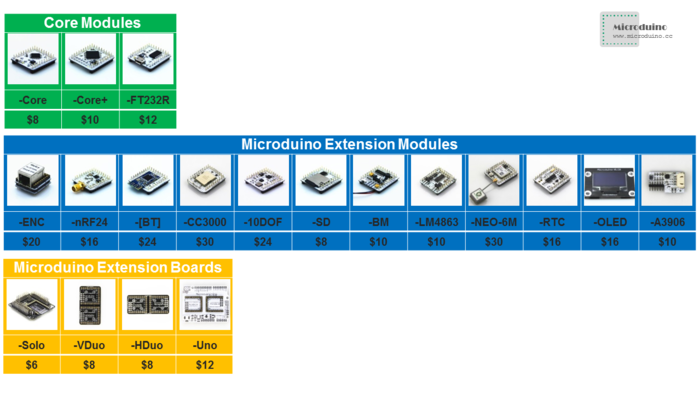

Ну и самое главное — это цены на комплектующие
Проект уже набрал необходимую сумму на Кикстартере. Подробное описание состава каждого из наборов на Кикстартере содержится в этом PDF файле.
Автор: malan
