В одной небезызвестной сети магазинов, "Всё за недорого" ;), в продаже появилась клавиатура. Да не простая, а беспроводная, работающая с Bluetooth 5 и очень компактная. И относительно недорогая, в магазинах моего города её цена составила 460 рублей. Увидев её за такие смешные деньги, мне стало интересно, "А что у неё внутри? Где у неё неонка?", я купил её чтобы вскрыть и удовлетворить свою тягу к разрушению своё любопытство.
Скрытый текст
"Мини-клавиатура беспроводная, FLARX – это компактный и лёгкий девайс, который удобно взять с собой. В комплекте есть USB-кабель для подзарядки (23 см). Перед использованием ознакомьтесь с инструкцией и мерами предосторожности на упаковке. Дальность действия: до 10 м. Напряжение: 3,7 В. Выходная мощность: 3 Вт. Bluetooth: 5.0. Частота Bluetooth: 2,4 ГГц. Диапазон частот: 50-20 000 Гц. Ёмкость встроенного аккумулятора: 150 мАч. Время заряда батареи: до 2 часов. Время работы от полного заряда: до 80 часов. Перед использованием ознакомьтесь с руководством по эксплуатации. Состав: АБС, сталь, ПВХ, медь, литий-полимерная аккумуляторная батарея."

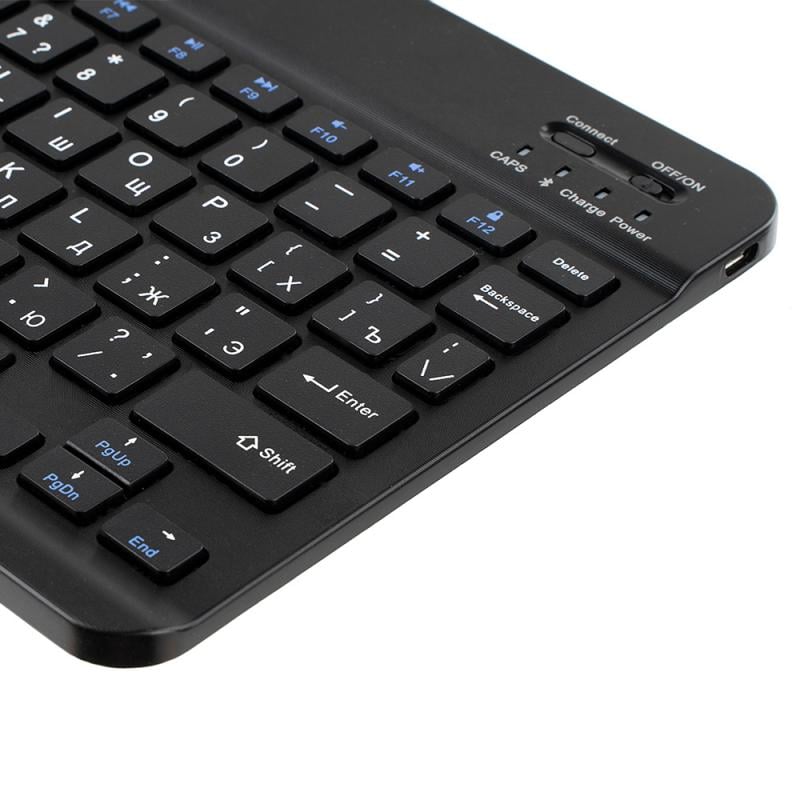

всё равно мне за неё не заплатят Нажав специальные комбинации клавиш можно переключать режим работы клавиатуры для ПК, Андроид и iOS
Вскрытие "дичи"
К черту рекламную интеграцию, всё равно мне за неё не заплатят, приступаем к вскрытию "дичи"!

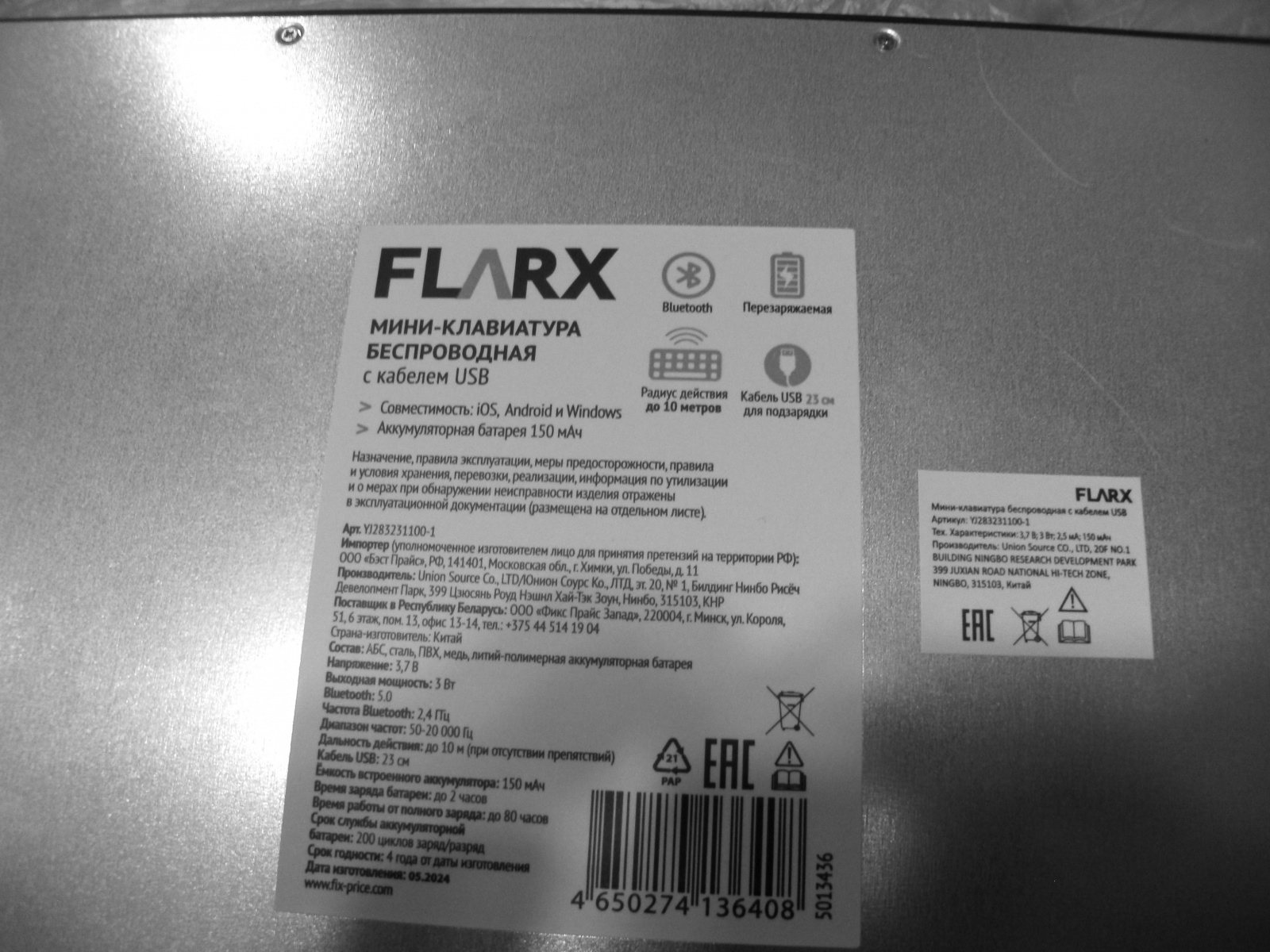

С обратной стороны клавиатуры, нас ждет металлическая пластина, толщиной около миллиметра, которая почти полностью закрывает низ и прикреплена к верхней части на 12 мелких саморезов. На пластине имеется наклейка с информацией о характеристиках устройства, о производителе и импортере.

Вскрыв её мы видим ноутбучную клавиатуру подключенную к печатной плате и аккумулятор.

Клавиатура припаяна к верхней части корпуса. На ней имеется маркировка YT-234-4 WJS-828. Поиск в интернет по маркировке не дал результатов. Возможно это заказная/кастомная ноутбучная клавиатура. Но это не точно. ;)

Откручиваем винты удерживающие плату, чуть вытягиваем её, переворачиваем и отсоединяем шлейф клавиатуры из типичного ноутбучного разъёма для подключения клавиатуры с защелкой.

Что мы видим на этой плате? Две микросхемы с затёртой маркировкой (кто бы сомневался), кварц на 16мГц, россыпь SMD компонентов, антенну bluetooth в виде дорожки, и то что с порта USB снимается только питание. Самое интересноё, на печатной плате есть три пятака промаркированные как RST и TX, RX что дает надежду что тут присутствует доступный UART, и что можно будет взаимодействовать с МК в квадратном корпусе, считать прошивку или хотя бы опознать его.
На печатной плате имеется следующие маркировки (поиск по ним тоже не дал результатов)
qkie-bt5.2-2.4g-030dm-q6832-v2.0
2024/03/16
pcb=fr4 ply=1.0mm
И глядя на них мы можем сделать предположение, что это уже вторая ревизия этой платы, и что её закончили проектировать 16 марта 2024 года.

Сборка клавиатуры осуществляется в обратном порядке разборки. Старайтесь вкручивать саморезы в те же нарезы, и не применяйте излишнюю силу
Конклюжен, куда же без этого...
Что можно сделать с такой клавиатурой, кроме того как использовать её по прямому назначению? Можно запихать в неё Raspberry Pi Pico RP2040 (по габаритам он туда входит), залить соответствующую прошивку и получить миниатюрный BASIC компьютер, или даже настоящий ZX Spectrum или БК0010, или вообще почти полноценный IBM PC/XT в формфакторе клавиатуры. И кстати, в пустующие "горбы", так и просятся микродинамики или пьезопищалки.
Так же можно использовать такую клавиатуру как часть корпуса самодельного нетбука. :)
Короче говоря, если вы прочитав эту статью, вдруг "захотели странного" и ощутили "зуд в руках", то не стесняйтесь, обязательно отметьтесь в комментариях и предложите куда еще с умом можно приложить такую "дичь".
