Здравствуйте!

Мы провели тестирование фрезерного станка Solid Craft, результаты которого предлагаем в этом обзоре.

В этой статье: характеристики, комплектация, обзор теста работы, с фото и видео, плюсы, минусы и нюансы работы со станком.

Что это

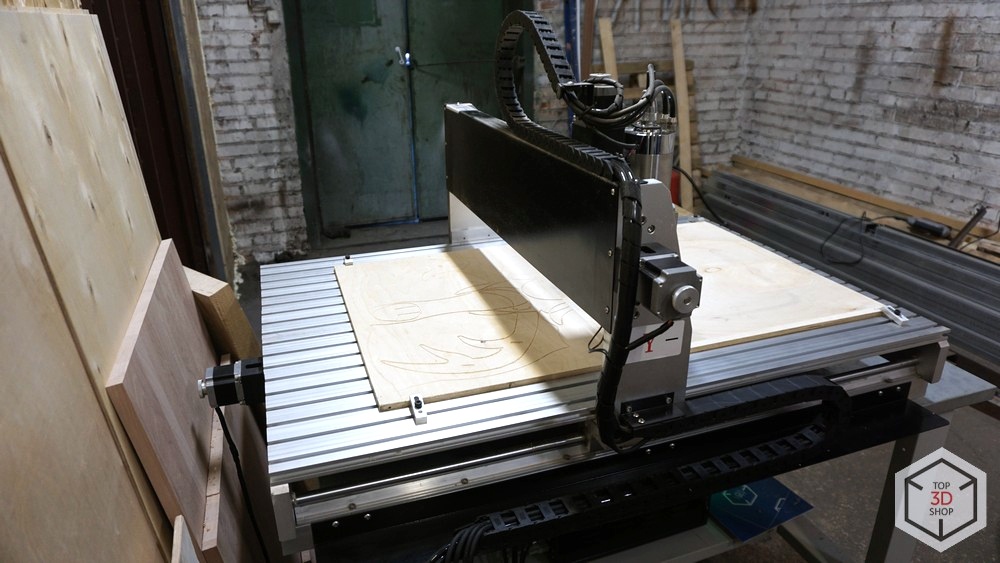

SolidCraft CNC 6090

Обзор фрезерного станка с ЧПУ SolidCraft CNC-6090 - 2

Характеристики

  • Скорость шпинделя: 24 000 об/мин
  • Размер рабочего поля: 615х905х90 мм
  • Мощность шпинделя: 800 Вт
  • Размеры станка, мм: 1310х980х580
  • Размеры в упаковке, мм: 1450x1050x780
  • Вес станка с блоком управления, кг: 83
  • Вес в упаковке, кг: 131
  • Максимальная скорость: 4000 мм/мин
  • Охлаждение шпинделя: Жидкостное
  • Питание станка: AC110V/ 220V±10% / 50~60Hz
  • Повторяемость: 0,05 мм
  • Программный язык управления: HPGL, G-code
  • Совместимое программное обеспечение: NC Studio, Mach3
  • Тип двигателя: Шаговый
  • Интерфейс: LPT
  • Цена: 269 900 рублей

Обзор фрезерного станка с ЧПУ SolidCraft CNC-6090 - 3

SolidCraft CNC-6090 800Вт — самый крупный в своей серии настольный станок, с популярным размером стола — 615х905х90 мм, он достаточно велик для большинства задач, но относительно компактен.
Стоит дешевле станков со станиной. Интересен не только размерами, но и шпинделем, который справляется не только с деревом и пластиком, но и с гравировкой цветных металлов. 800-ваттный шпиндель снабжен водяным охлаждением, за это отвечает имеющаяся в комплекте помпа.
Станок может применяться в мебельном и рекламном производстве, творчестве, в образовательных учреждениях и лабораториях. У станка металлический корпус, качественные комплектующие и сборка.

Обзор фрезерного станка с ЧПУ SolidCraft CNC-6090 - 4
Мощный 800-ваттный шпиндель.

Комплектация

Обзор фрезерного станка с ЧПУ SolidCraft CNC-6090 - 5

Комплектация: станок, плата управления, блок управления с блоком питания, драйверами двигателей и частотным преобразователем, водяная помпа для охлаждения шпинделя, щетка, цанги на 3, 4 и 6 мм, 4 зажима, два гаечных ключа, набор фрез и 2 переходника, диск с софтом.

PCI карта, для работы ПК с Mach3 или NC Studio в комплекте. Без нее работать со станком нельзя.

Обзор фрезерного станка с ЧПУ SolidCraft CNC-6090 - 6

Набор кабелей, уже подсоединенных.

Обзор фрезерного станка с ЧПУ SolidCraft CNC-6090 - 7

Блок питания и управления.

Обзор фрезерного станка с ЧПУ SolidCraft CNC-6090 - 8

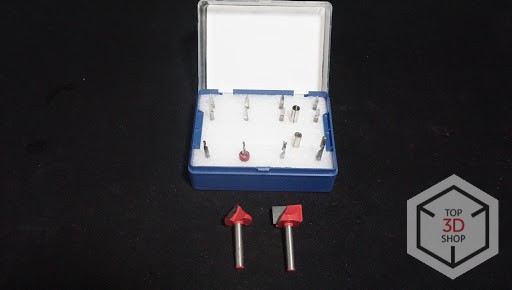

Набор фрез и граверов, количество и вид зависят от поставки.

Обзор фрезерного станка с ЧПУ SolidCraft CNC-6090 - 9

Цанги.

Обзор фрезерного станка с ЧПУ SolidCraft CNC-6090 - 10

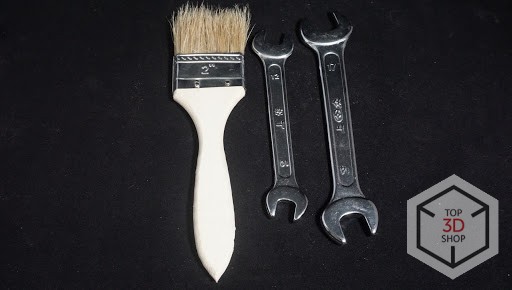

Инструменты для сборки и кисть для удаления опилок.

Обзор фрезерного станка с ЧПУ SolidCraft CNC-6090 - 11

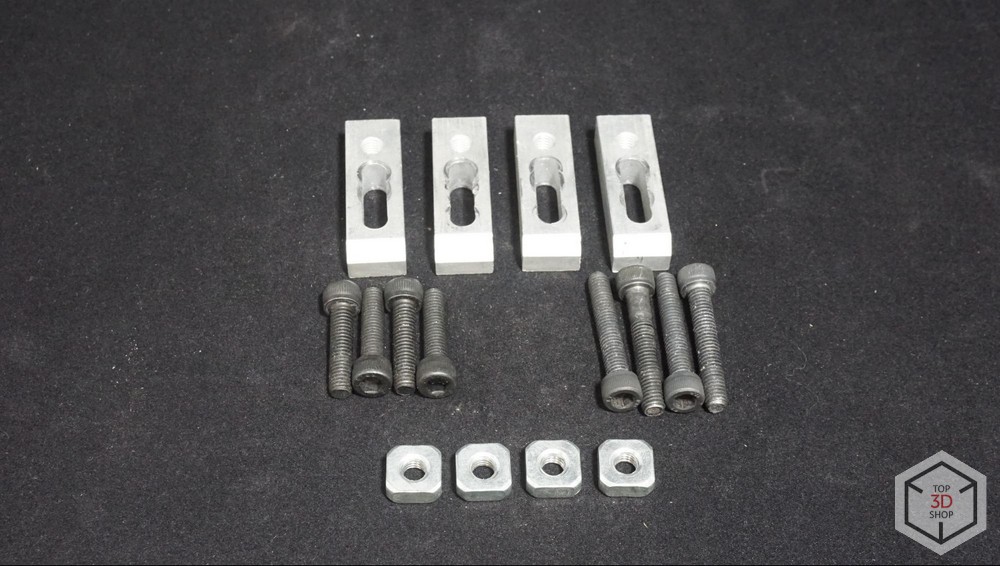

Крепеж.

Обзор фрезерного станка с ЧПУ SolidCraft CNC-6090 - 12

Помпа водяного охлаждения шпинделя. Шпиндель мощный, без этого никак.

Обзор фрезерного станка с ЧПУ SolidCraft CNC-6090 - 13

Обзор работы

Первая модель для 3D-фрезеровки — барельеф совы на листе пергамента. Работали в программе ArtCam 2008.

Обзор фрезерного станка с ЧПУ SolidCraft CNC-6090 - 14

Обзор фрезерного станка с ЧПУ SolidCraft CNC-6090 - 15

Обзор фрезерного станка с ЧПУ SolidCraft CNC-6090 - 16

Обзор фрезерного станка с ЧПУ SolidCraft CNC-6090 - 17

50 минут черновой обработки, 3 часа чистовой, 15 минут обрезание, минут 15-20 доводки дремелем. Материал — мебельный щит из лиственницы.

Обзор фрезерного станка с ЧПУ SolidCraft CNC-6090 - 18

Сборная модель оленя делалась из фанеры 6 мм. Было задействовано все рабочее поле станка 600 х 900 мм. Фрезеровалось однозаходной спиральной фрезой 3,175 мм, общее время — около 3-х часов, собирается без клея.

Обзор фрезерного станка с ЧПУ SolidCraft CNC-6090 - 19

Обзор фрезерного станка с ЧПУ SolidCraft CNC-6090 - 20

Часы-компас фрезеровались около 4-5 часов, сразу начисто. Для этой модели была взята слишком большая фреза, поэтому получилось не очень детально. Да и материал — мебельный щит лиственницы, — недостаточно тверд для более детальных изделий.

Обзор фрезерного станка с ЧПУ SolidCraft CNC-6090 - 21

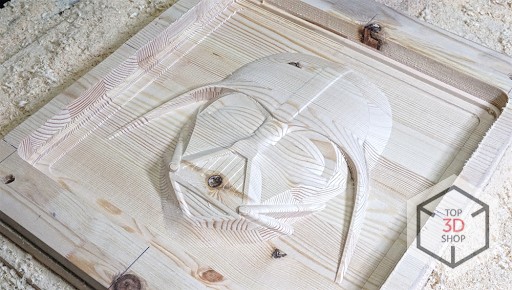

Маска Дарта Вейдера делалась в два прохода — 3 часа черновой обработки, 8 часов чистовой, 20-30 минут обрезка, последующее удаление ворса и шлифовка. Мебельный щит из лиственницы.

Обзор фрезерного станка с ЧПУ SolidCraft CNC-6090 - 22

Обзор фрезерного станка с ЧПУ SolidCraft CNC-6090 - 23

Обзор фрезерного станка с ЧПУ SolidCraft CNC-6090 - 24

Изделие покрыли лаком, отшлифовали и покрыли лаком повторно.

Обзор фрезерного станка с ЧПУ SolidCraft CNC-6090 - 25

Плюсы и минусы станка

Плюсы

  • Относительно малые габариты, что позволяет разместить его на верстаке
  • Водяное охлаждение шпинделя
  • Возможность вручную подвести фрезу, благодаря ручкам на двигателях
  • Простота подключения и запуска
  • Надежная металлическая конструкция

Минусы

  • При интенсивном съеме большого количества материала на больших скоростях наблюдается недостаточная жесткость по оси Х. Решение: не перегружать фрезу, давать менее интенсивные режимы работы.
  • Небольшая рабочая область по оси Z, 90 мм в высоту. Для большинства декоративных и мебельных задач, однако, этого хватит с запасом.
  • АrtCam со станком идет на английском, без русификации. Решение: использовать другое ПО, с поддержкой русского языка.
  • Надо быть готовым к шуму и большому количеству отходов. Решение: к станку отдельно продается закрытый корпус, который не позволит опилкам разлетаться по помещению.

Нюансы работы

  • Драйвер NС Studio устанавливается не одним кликом. Ничего сложного, просто надо это знать: необходимо зайти в диспетчер устройств, найти в нем не определившееся устройство, обновить его драйвер и прописать путь драйвера к файлу программы NC Studio — туда, куда вы ее установили.
  • Программа, соответственно и станок, работают с XP и Windows 7, с разрядностью 32 бита. С одной стороны, это хорошо — станок нетребователен и будет работать со старым компьютером, с другой — к новому его не подключишь. Кроме того, без монтажа комплектной платы в системник он тоже не запустится, то есть — работа с любыми ноутбуками заказана. Нужен дешевый старенький системник.
  • Все винтовые крепления станка, после распаковки, желательно подтягивать, особенно — соединительные муфты на валах двигателей. Станок едет издалека, транспортировка дает о себе знать.
  • Тренироваться можно на дешевом мебельном щите из хвойных пород, но, из-за мягкости и смолистости, не стоит ждать от таких заготовок хорошего результата.
  • Фрезы дорогие и ломкие, впрочем, как и для всех подобных станков — это не минус станка, это данность. Стоит учитывать это при формировании программы и выставлении скорости.

Доступные модификации

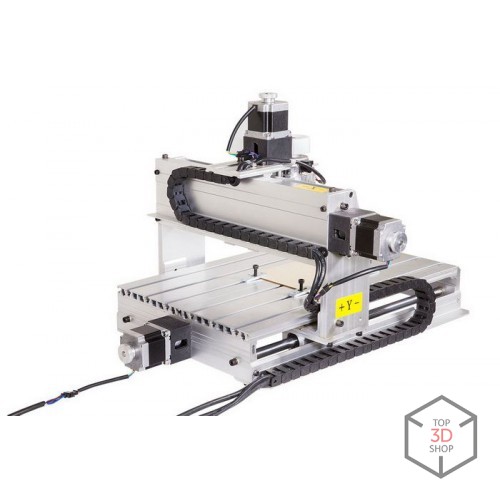

SolidCraft CNC-3040 Light

Обзор фрезерного станка с ЧПУ SolidCraft CNC-6090 - 26

  • Скорость шпинделя: 24 000 об/мин
  • Размер рабочего поля: 300х400х55 мм
  • Мощность шпинделя: 400 Вт
  • Цена: от 99 900 рублей

Интересен компактным размером и шпинделем на 400 Вт, заточенным под работу с деревом и пластиком. Благодаря невысокой цене, доступен для домашнего использования в творчестве и для образовательных учреждений. Отличается от конкурентов металлическим корпусом, качественными комплектующими и сборкой.

Доступен также со шпинделем на 800 Вт, в такой модификации справляется не только с деревом и пластиком, но и с гравировкой цветных металлов.

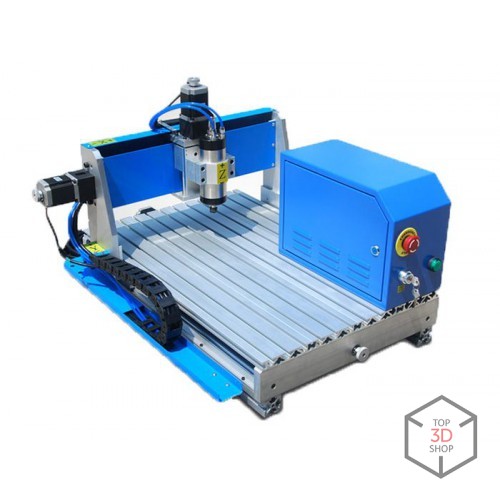

SolidCraft CNC-4060

Обзор фрезерного станка с ЧПУ SolidCraft CNC-6090 - 27

  • Скорость шпинделя: 24 000 об/мин
  • Размер рабочего поля: 385x580x55 мм
  • Мощность шпинделя: 800 Вт
  • Цена: 199 900 руб.

Итог

Станок интересный и, как мы считаем, очень неплохой. Подойдет для изготовления наружной рекламы, интерьерного декора, мебельных панелей, барельефных и резных изображений, в том числе — для брендированных сувениров и промо-продукции из дерева, фанеры, пластиков, композитов и цветных металлов.
Относительно невысокая цена позволяет использовать станок и для домашнего или дачного производства, а также для кабинетов труда в школах. Есть у него и свои недостатки и тонкости, мы перечислили выше, но положительных свойств больше.
Можем рекомендовать его к покупке всем, кого устраивают размеры рабочего поля станка и перечень обрабатываемых материалов.
