Операторам сложно обойтись без мобильных лабораторий при обслуживании и монтаже ВОЛС. Автомобили оснащенные всем необходимым для работы выездных бригад монтажников связи, как правило, делаются под заказ интеграторами на базе известных марок. Подобных предложений множество на российском рынке и ценник на такие лаборатории бывает просто неподъемным для небольшого оператора. Что же делать, если вы альтернативный оператор со скромной абонентской базой и тратить круглые суммы для вас просто нереально. Под катом живой пример того, как превратить обыкновенную “буханку” в лабораторию связи.

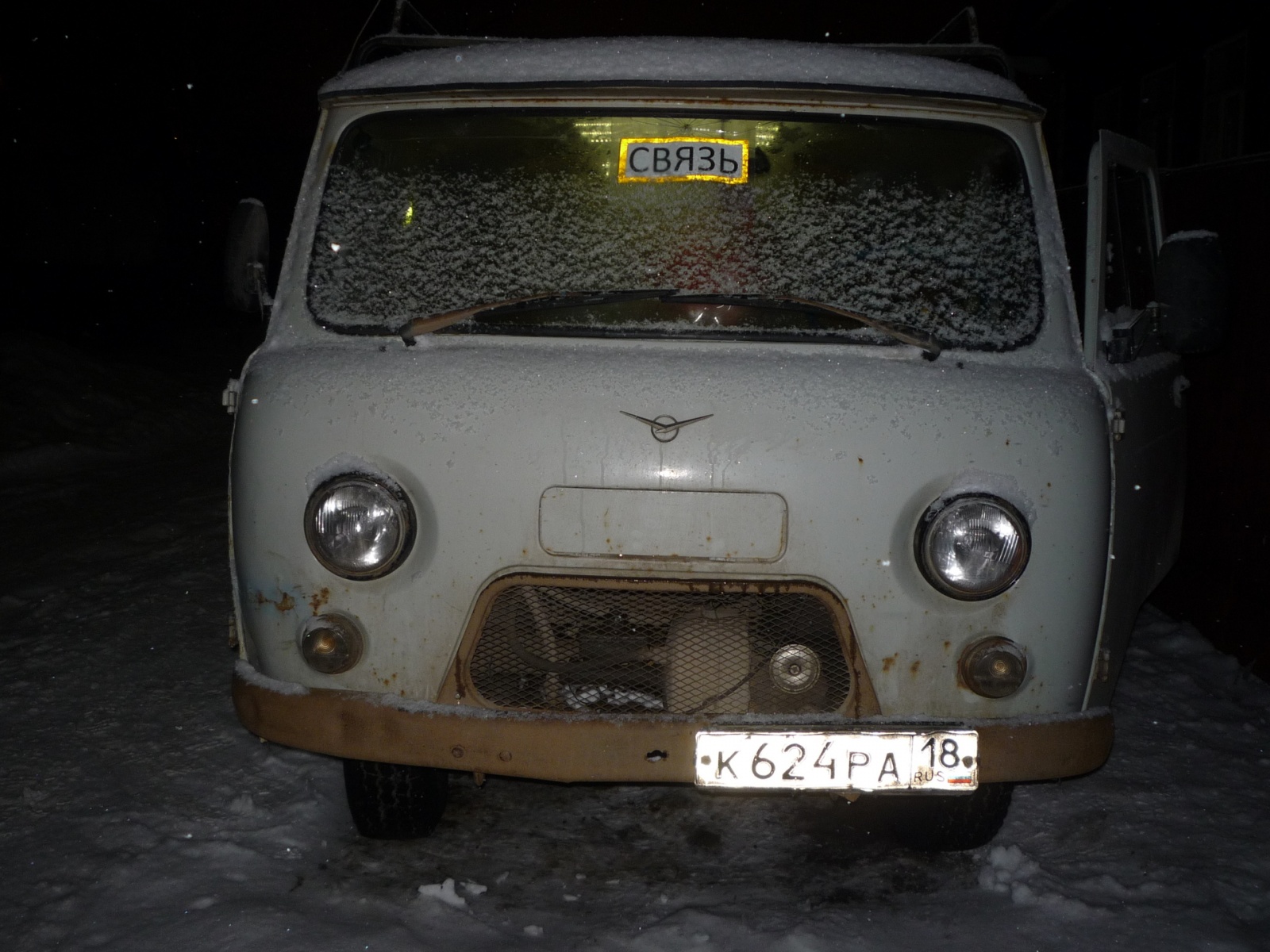

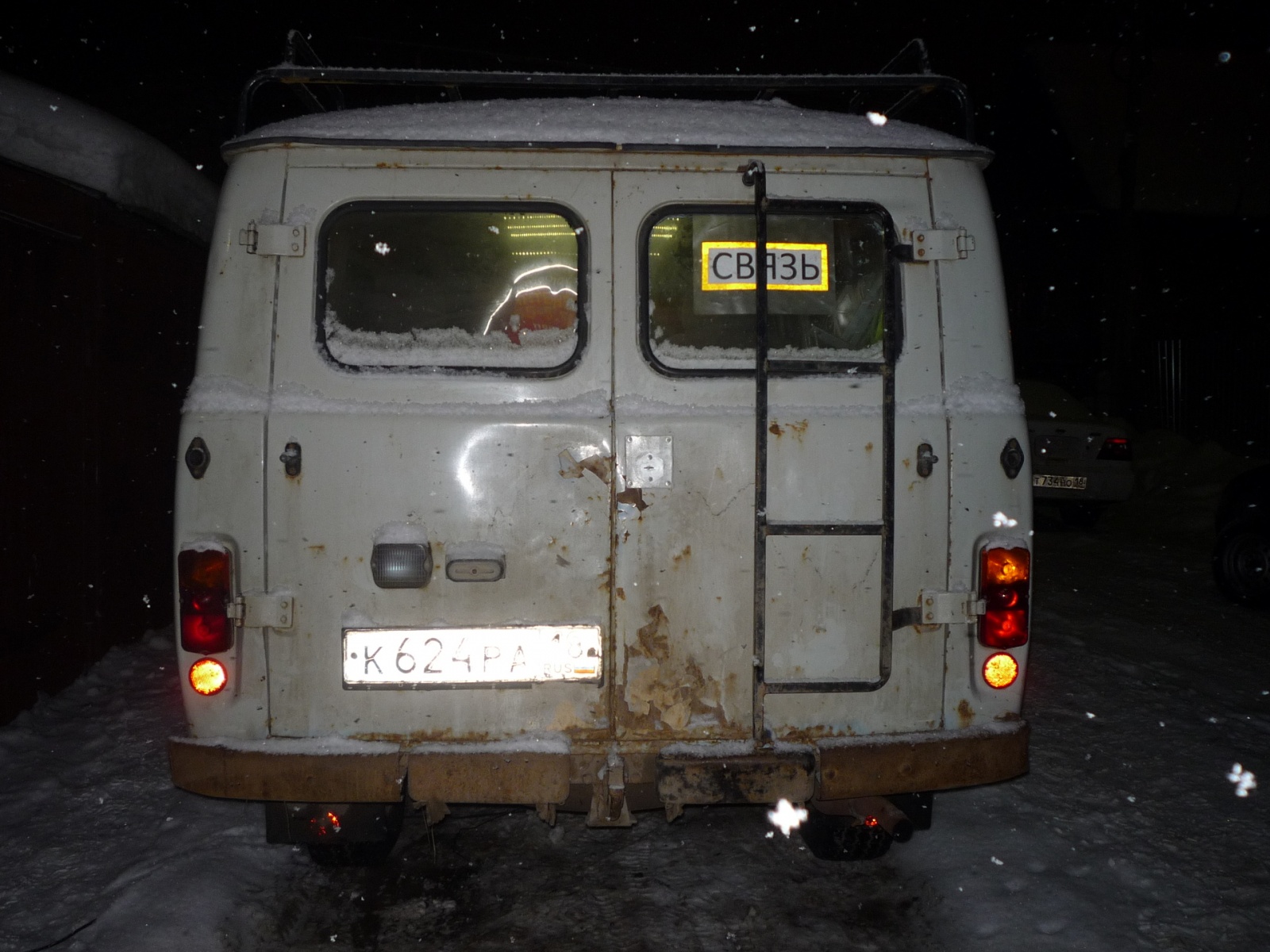

Потрепанный жизнью “уазик” с подтекающим тосолом, огромным расходом топлива и проблемной электрикой. А также несколько дней выходных и море энтузиазма. Такие исходные данные имелись перед решением задачи: создать на базе старой “буханки” оснащенный автомобиль для работы выездной бригады связистов.

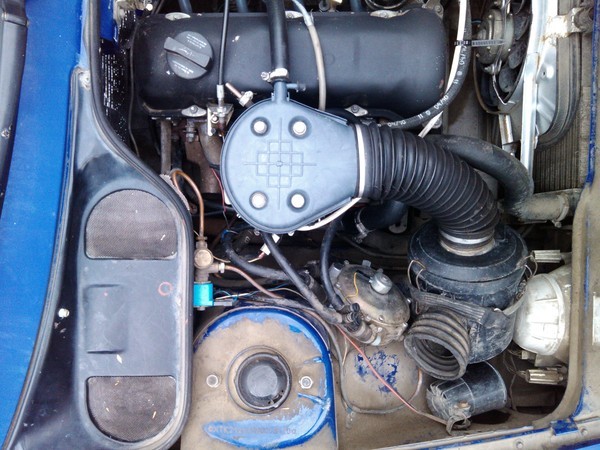

Первым делом необходимо было обратить внимание на мотор. Уменьшить аппетит автомобиля и улучшить динамику. В итоге на “уазик” был поставлен карбюратор от “классики” и фильтрующая система с азлк 2141.



В результате у авто улучшилась динамика, а расход топлива сократился на 10 литров.

Электрика

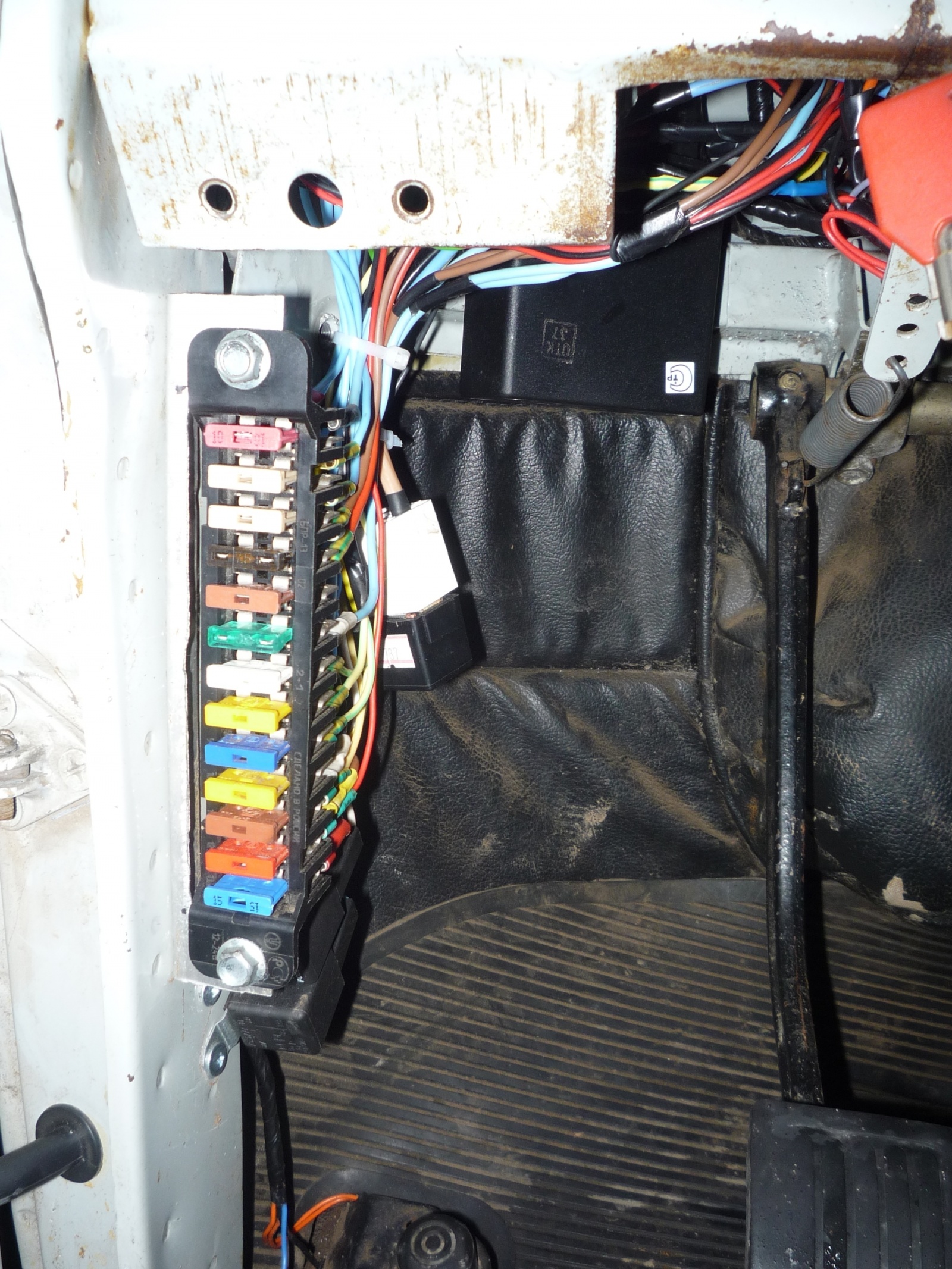

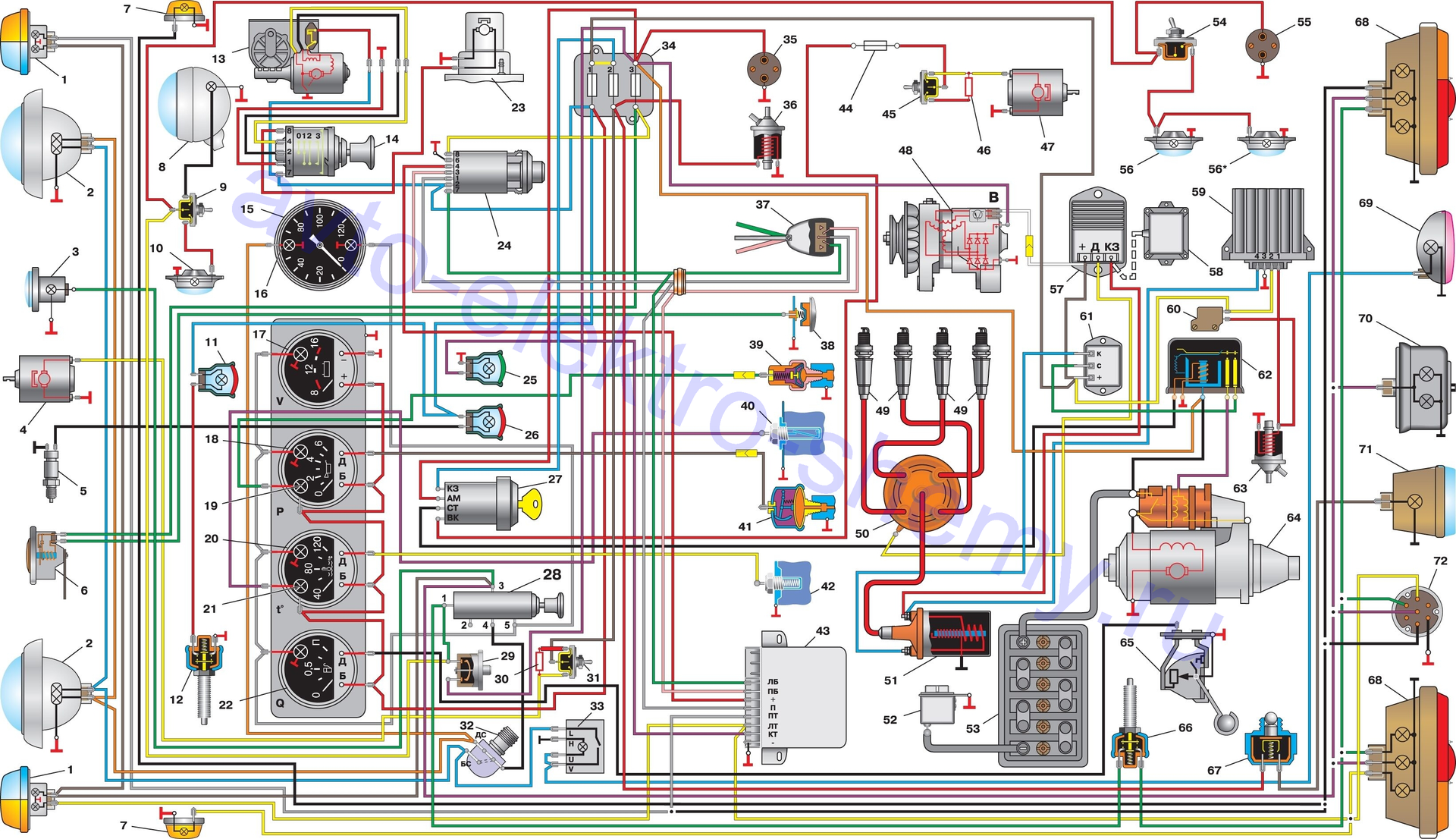

При такое схеме все токи протекают через замок зажигания, что плохо сказывается как на жизни проводи, так и на замке зажигания. Кроме того тепловое реле может отключить фары во время движения. Вообщем, проблем не оберешься. Родную электрику пришлось полностью ликвидировать и заменить все это дело жгутами. Все обжатые соединения были пропаяны, а тепловое реле и старый блок предохранителей отправились на свалку. В новой схеме каждый потребитель тока имеет свой предохранитель.

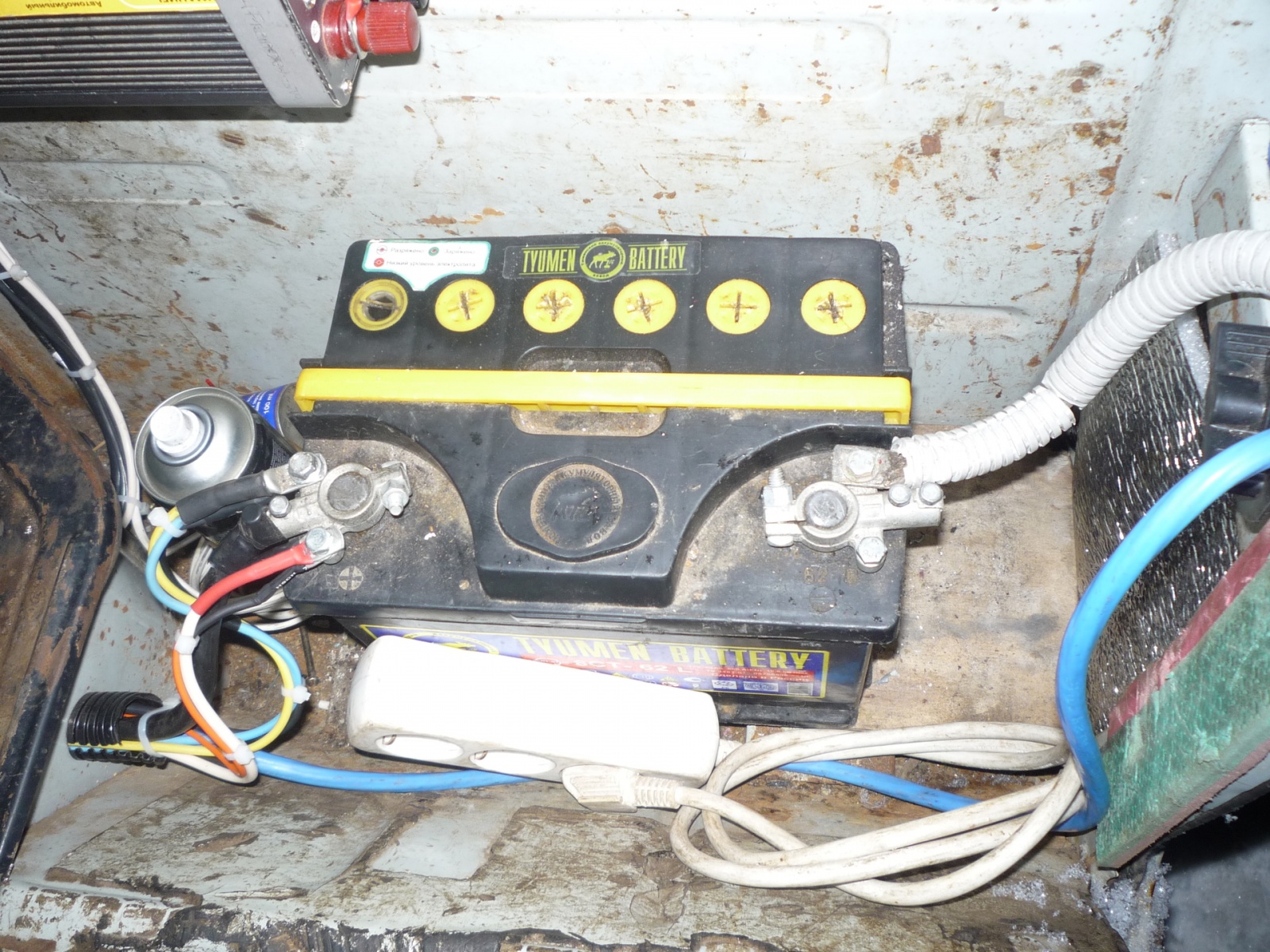

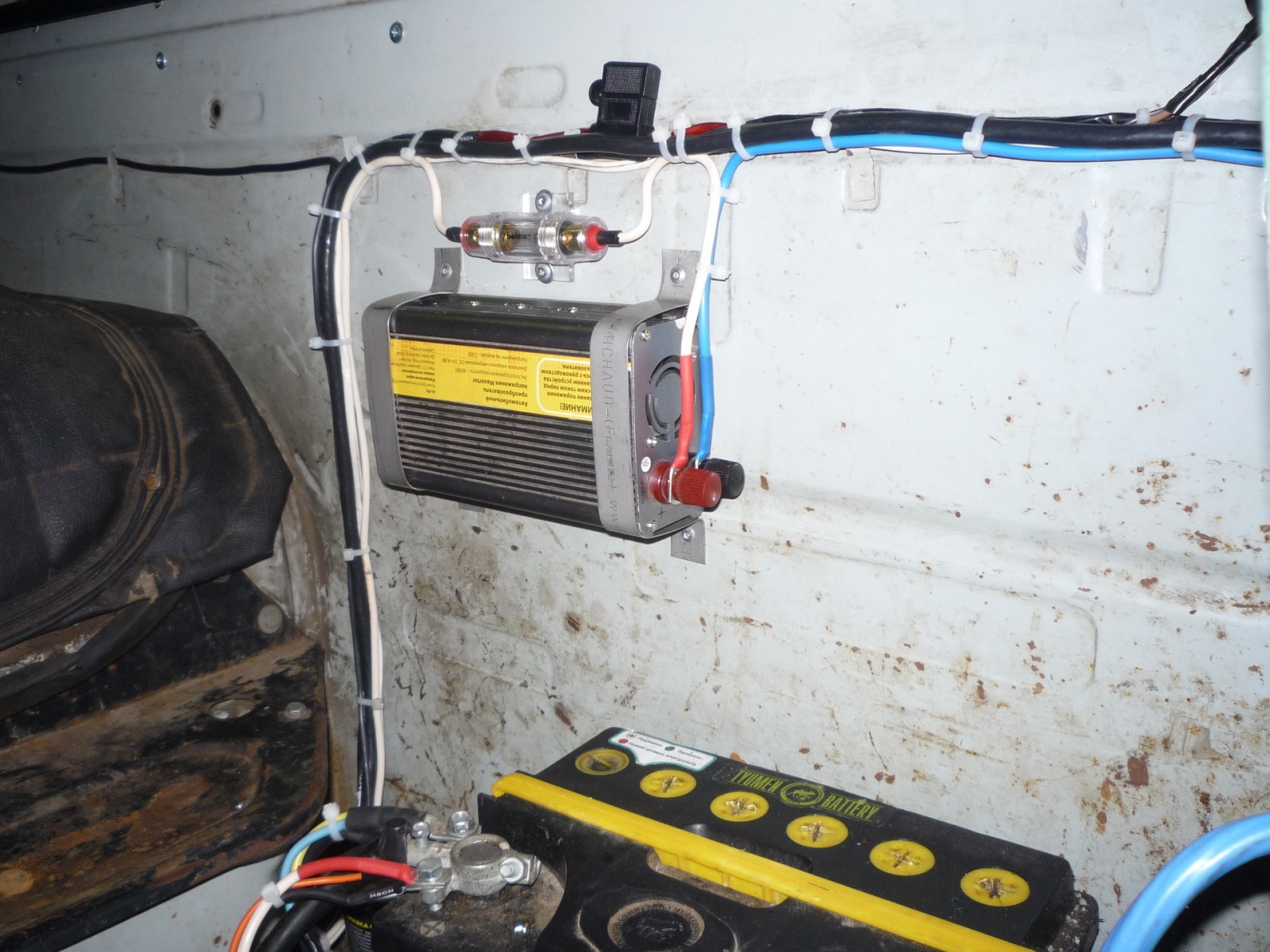

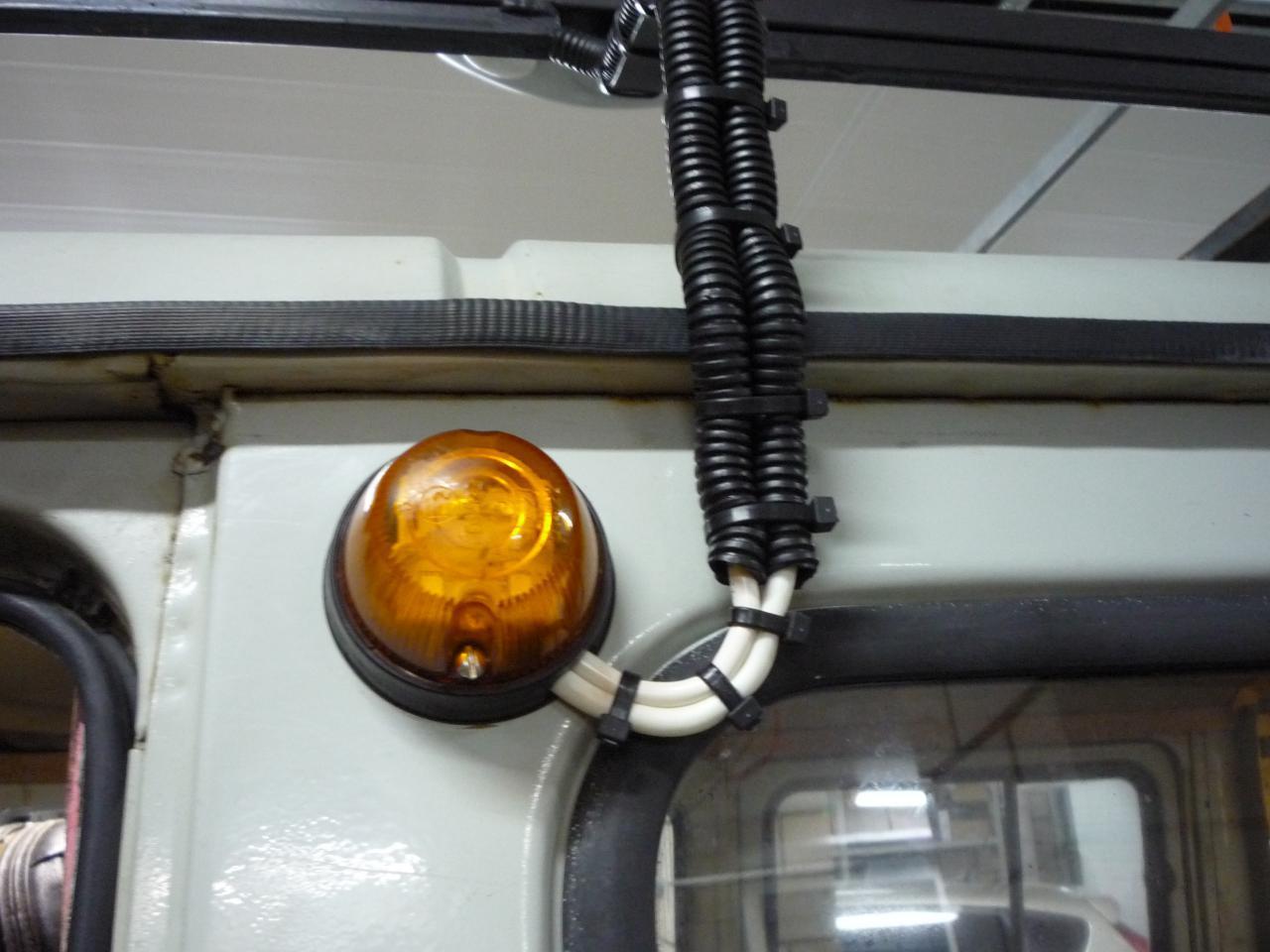

От аккумулятора до блока предохранителей было протянуто три кабеля и установлено три реле. Одно отвечает за подключение потребителей тока при запуске двигателя. Другое снабжает электричеством фары, а еще одно питает отопительные приборы в салоне, прикуриватель и магнитолу. Также был установлен инвертор на 600 вт.

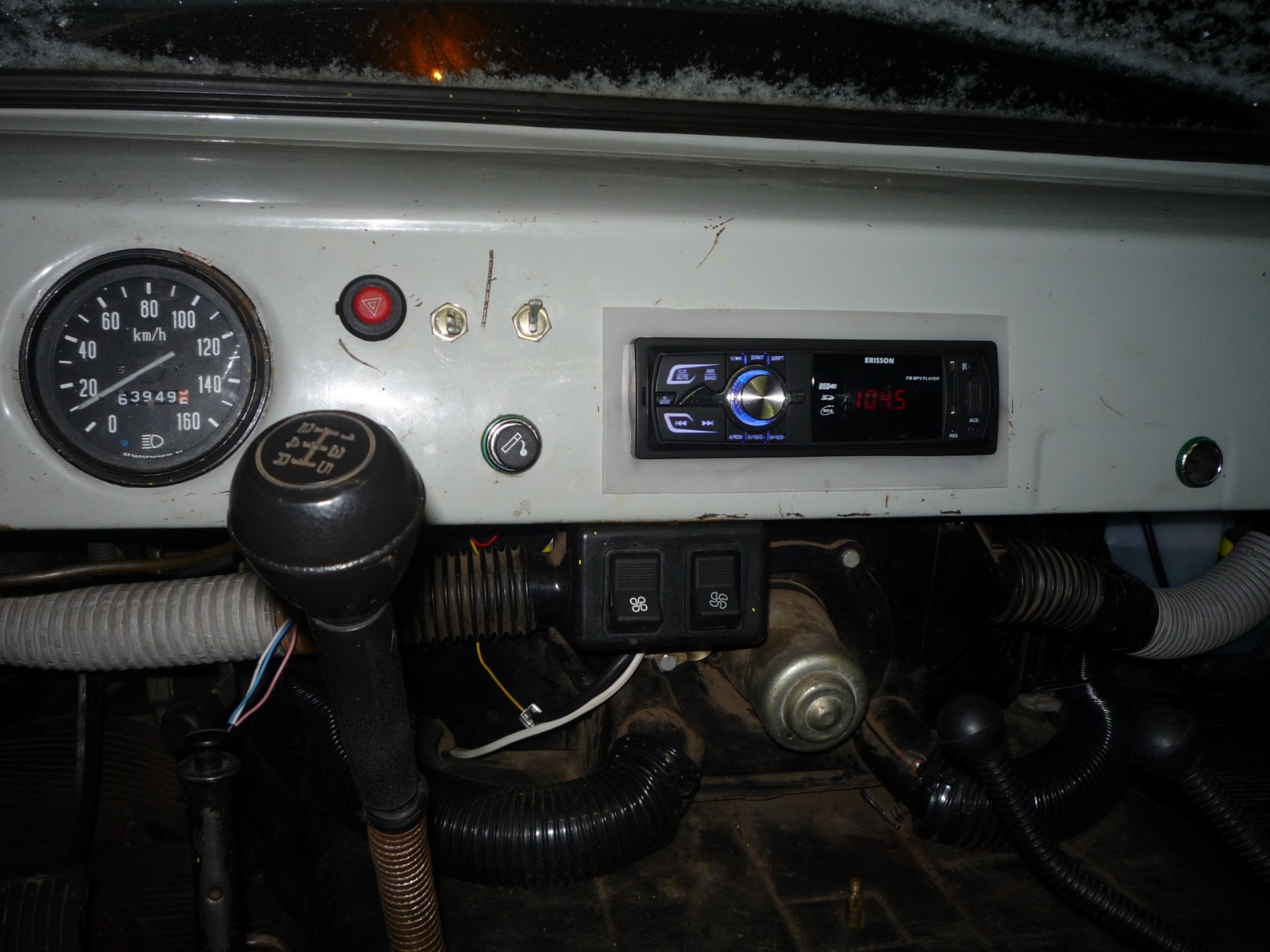

Выключатели освещения для сварочного стола и багажника расположили на передней панели.

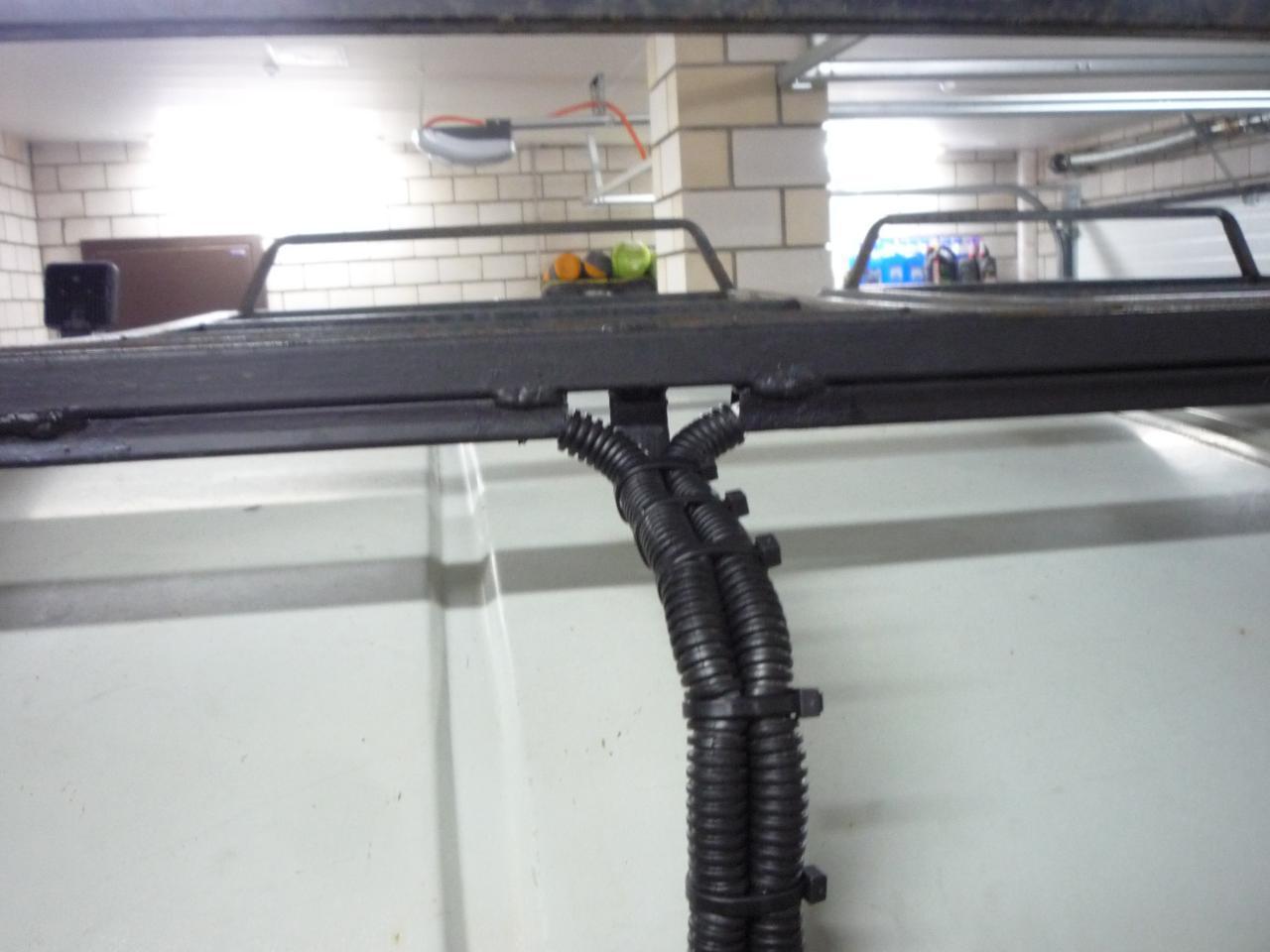

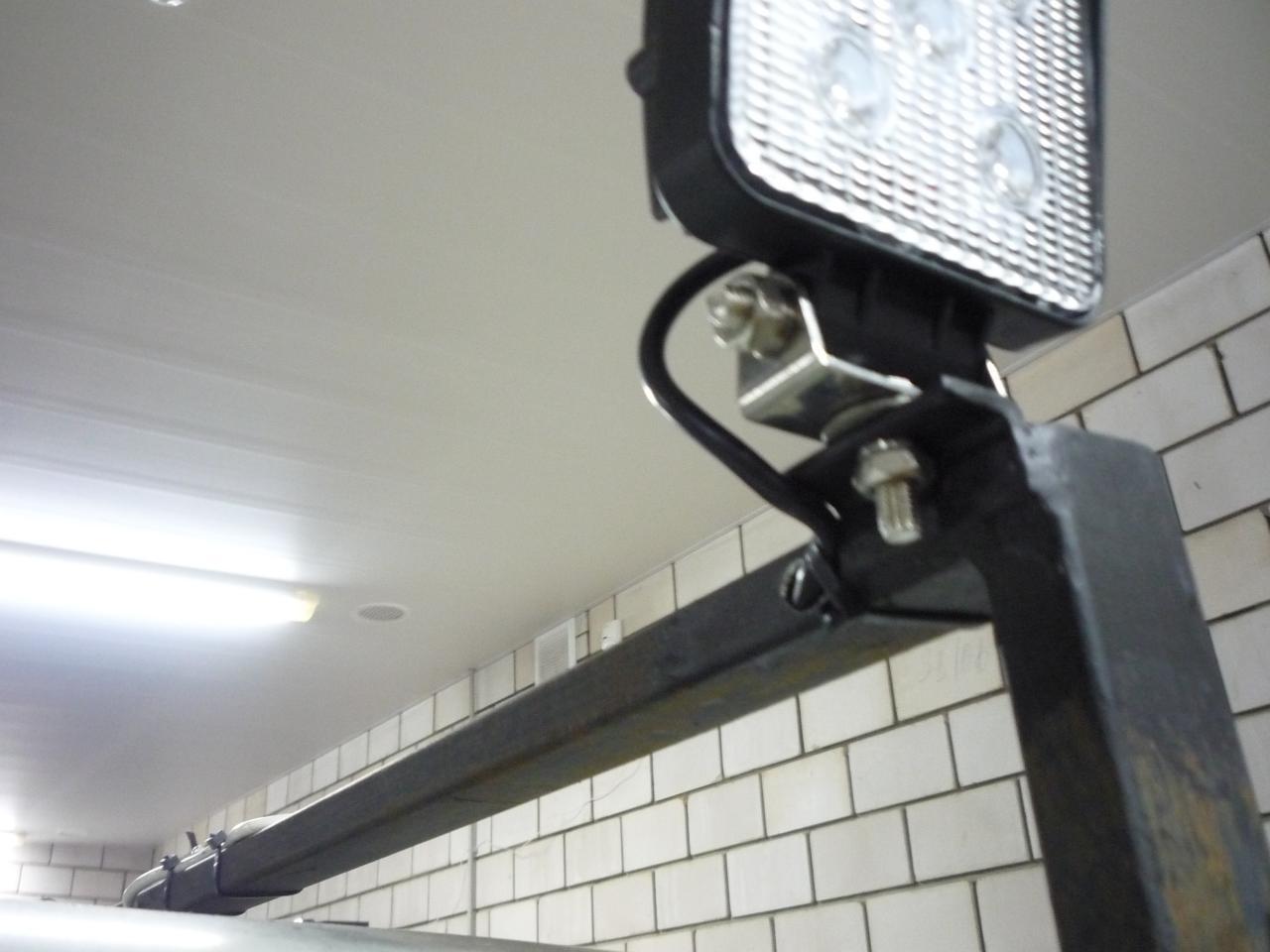

На крыше авто были установлены прожекторы.

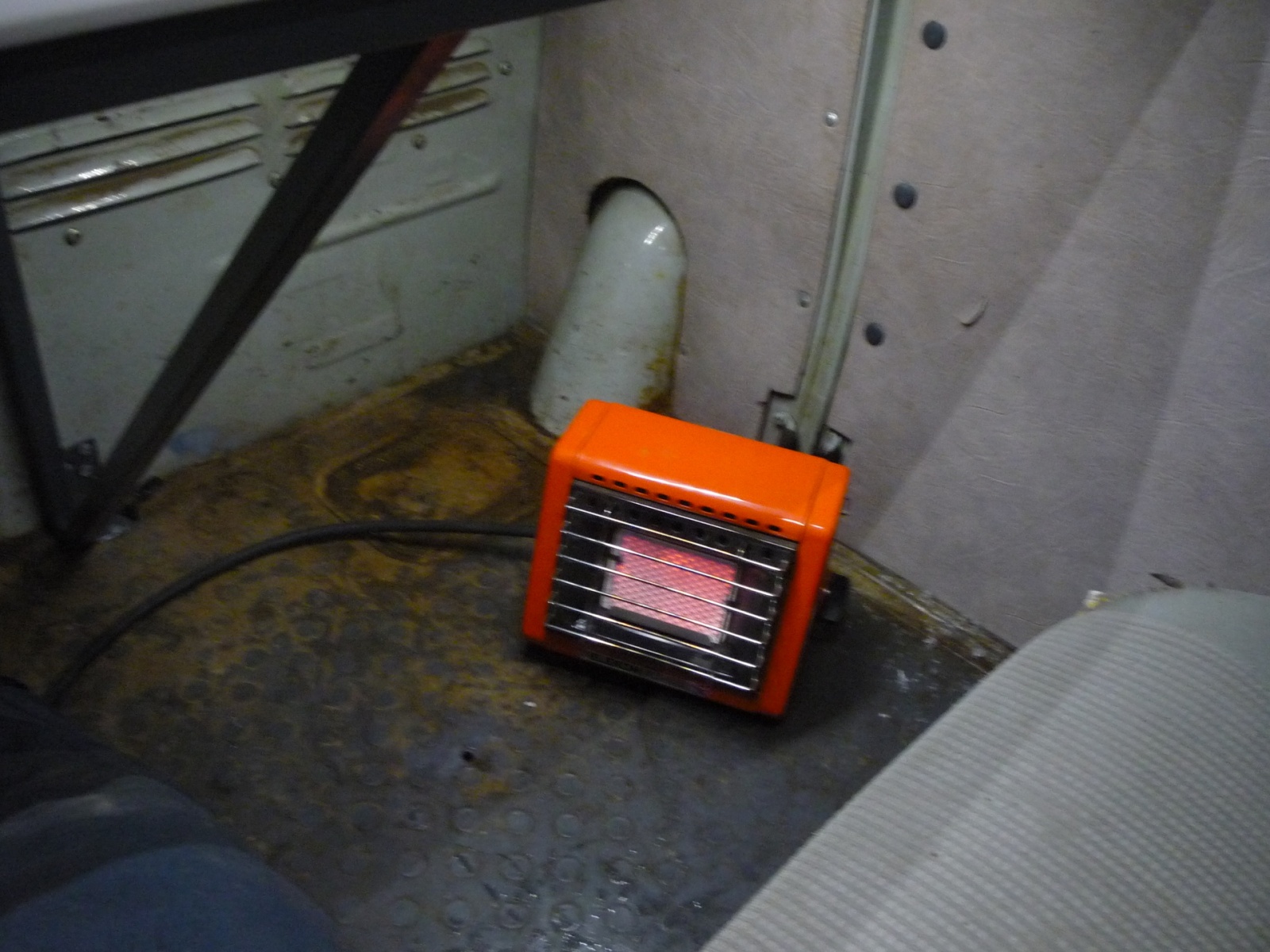

Салон утеплили фольгированным изолоном и обшит фанерой. Также внутри поставили ИК обогреватель с газовым баллоном.

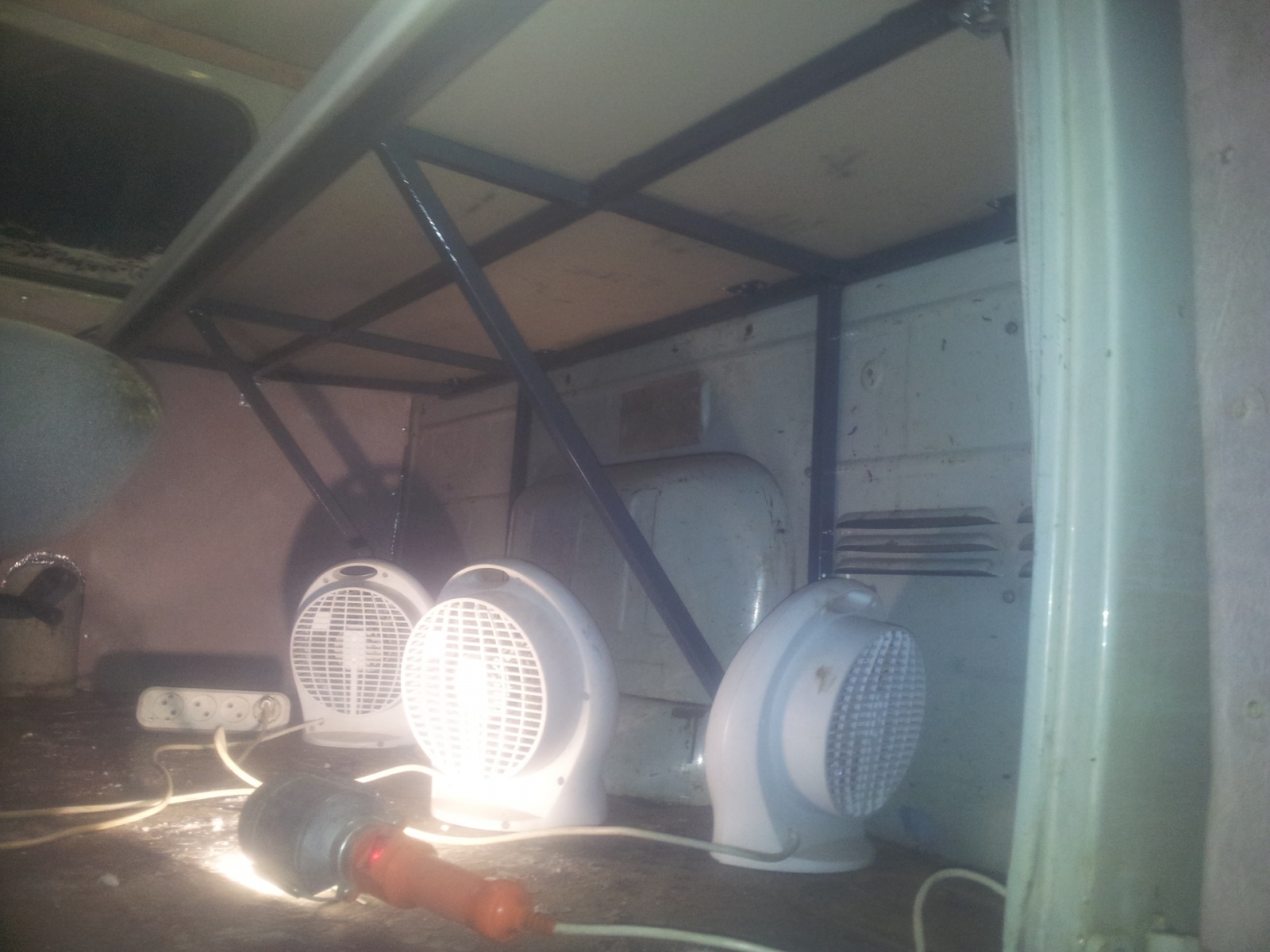

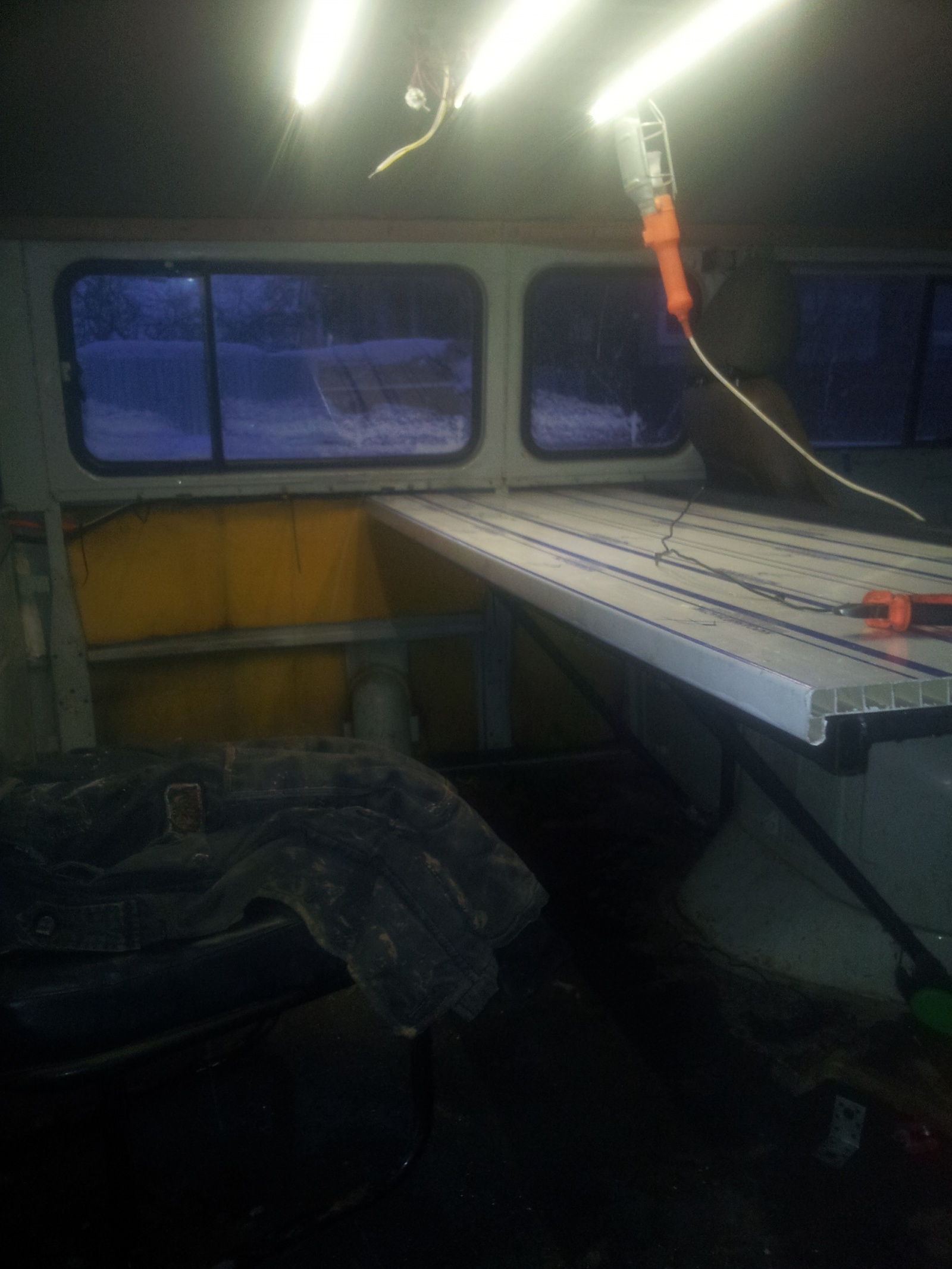

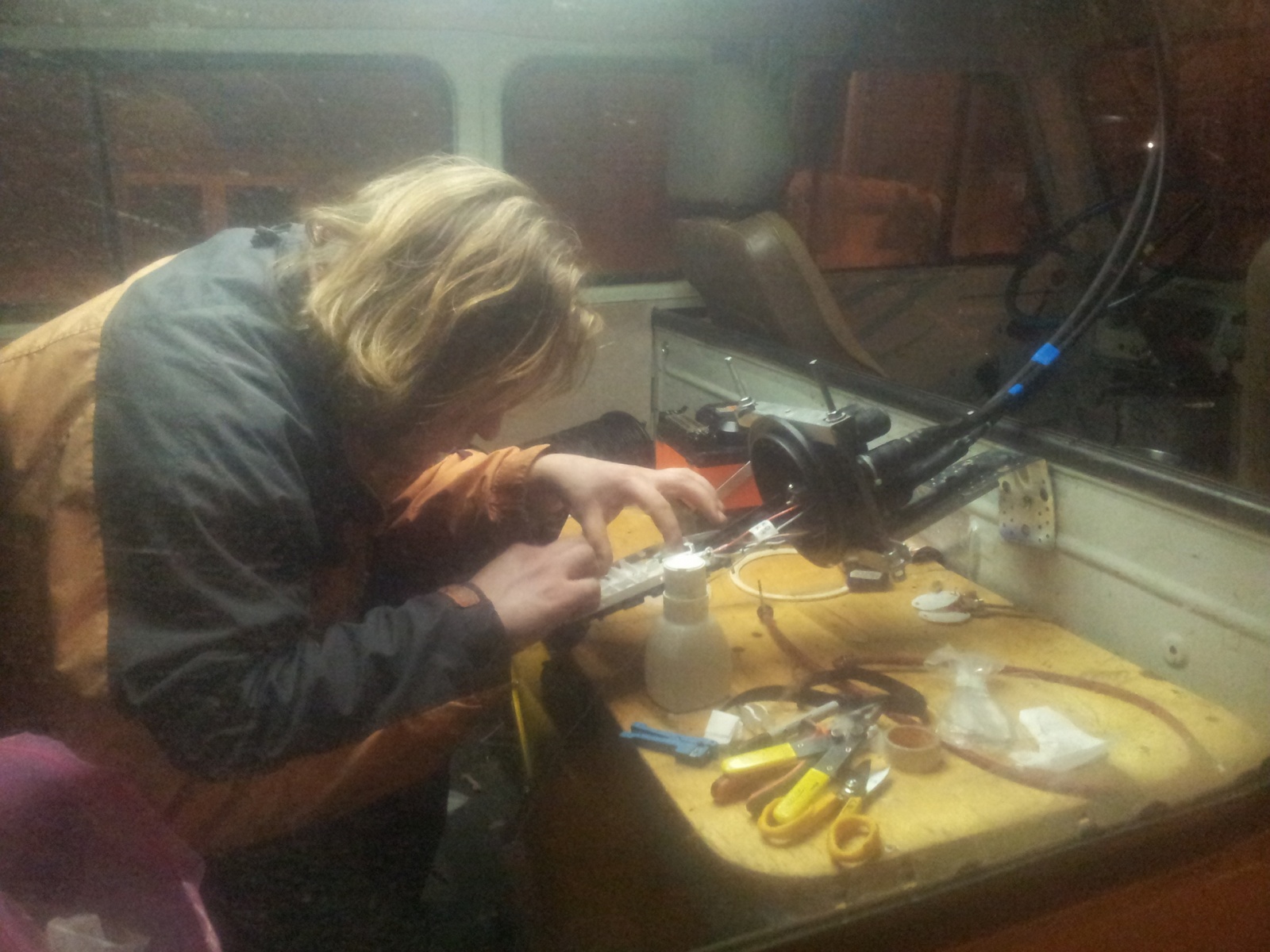

Каркас стола собственноручно сварили из профильной трубы.

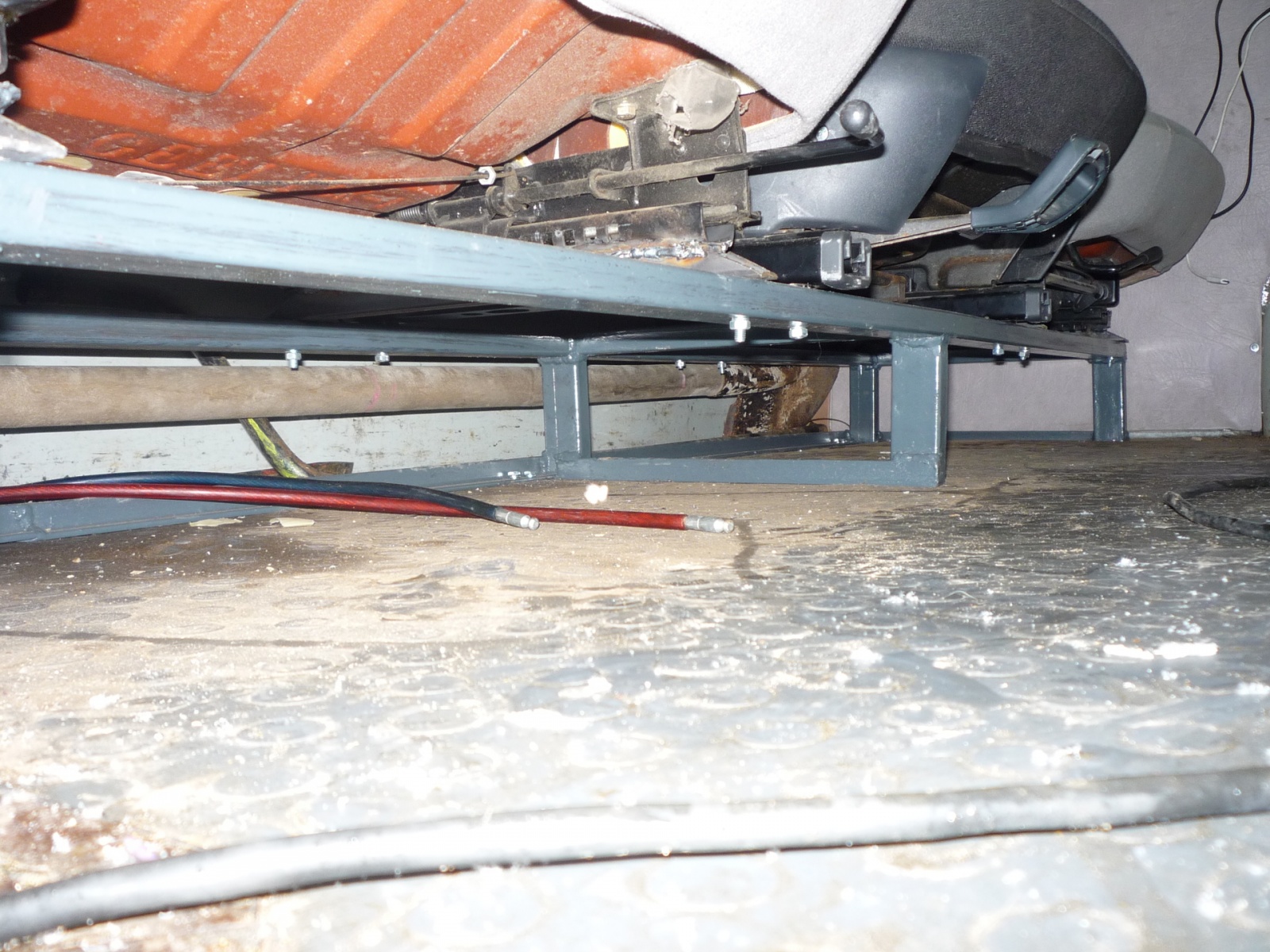

Установили регулируемые сидения, каркас для которых также был изготовлен из профильной трубы и уголка.

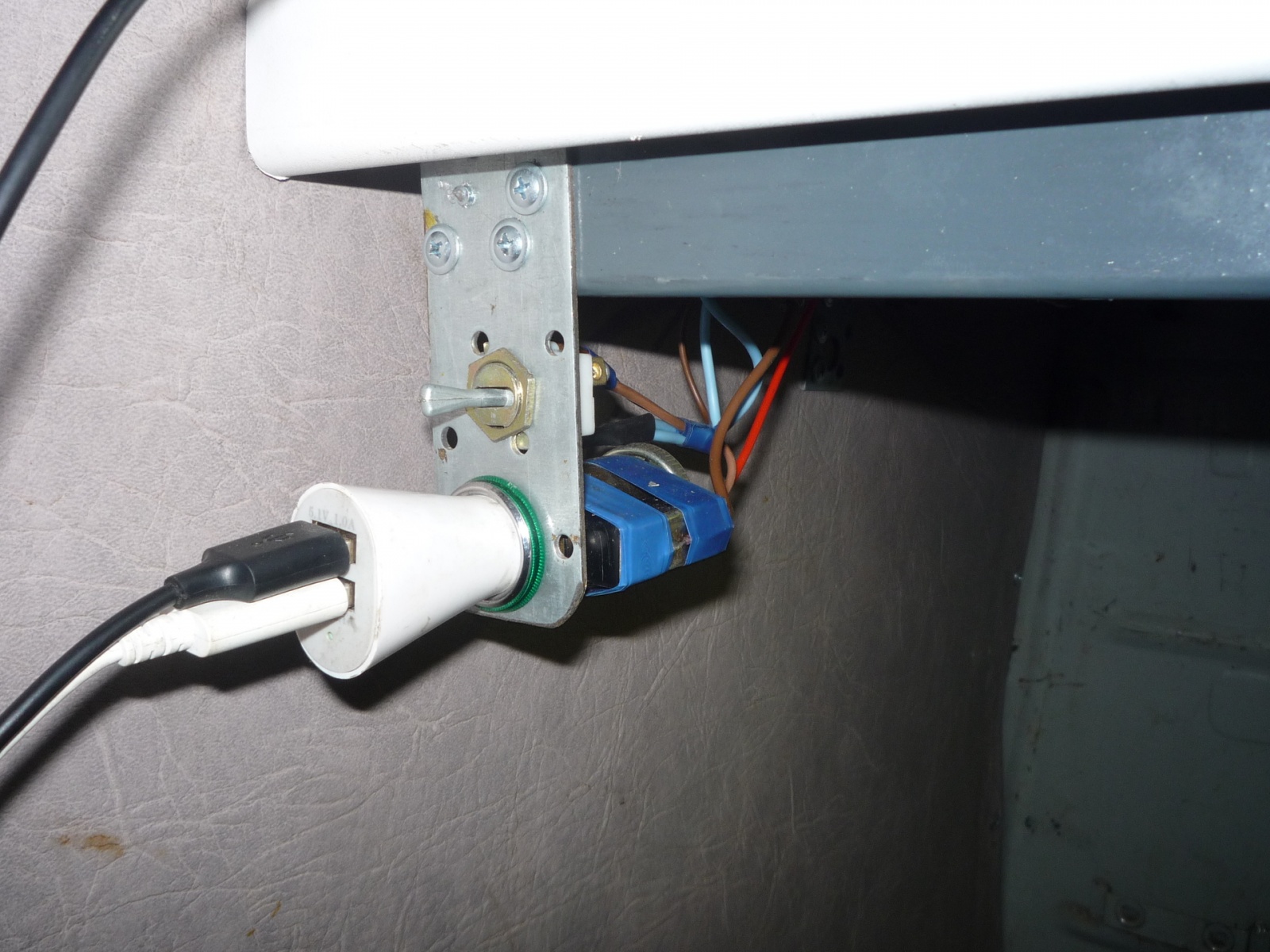

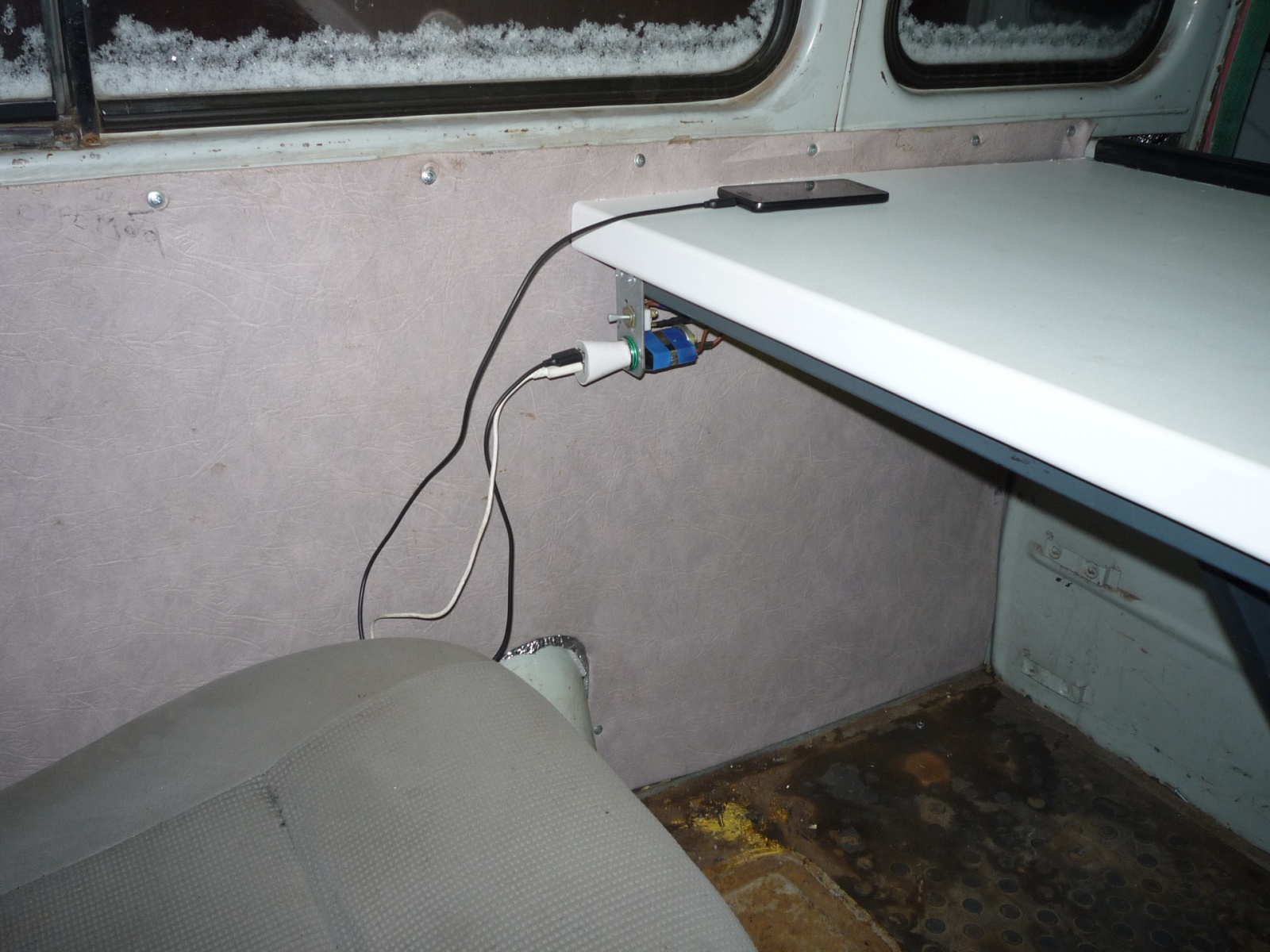

Прикуриватель и освещение сделали под сварочным столом.

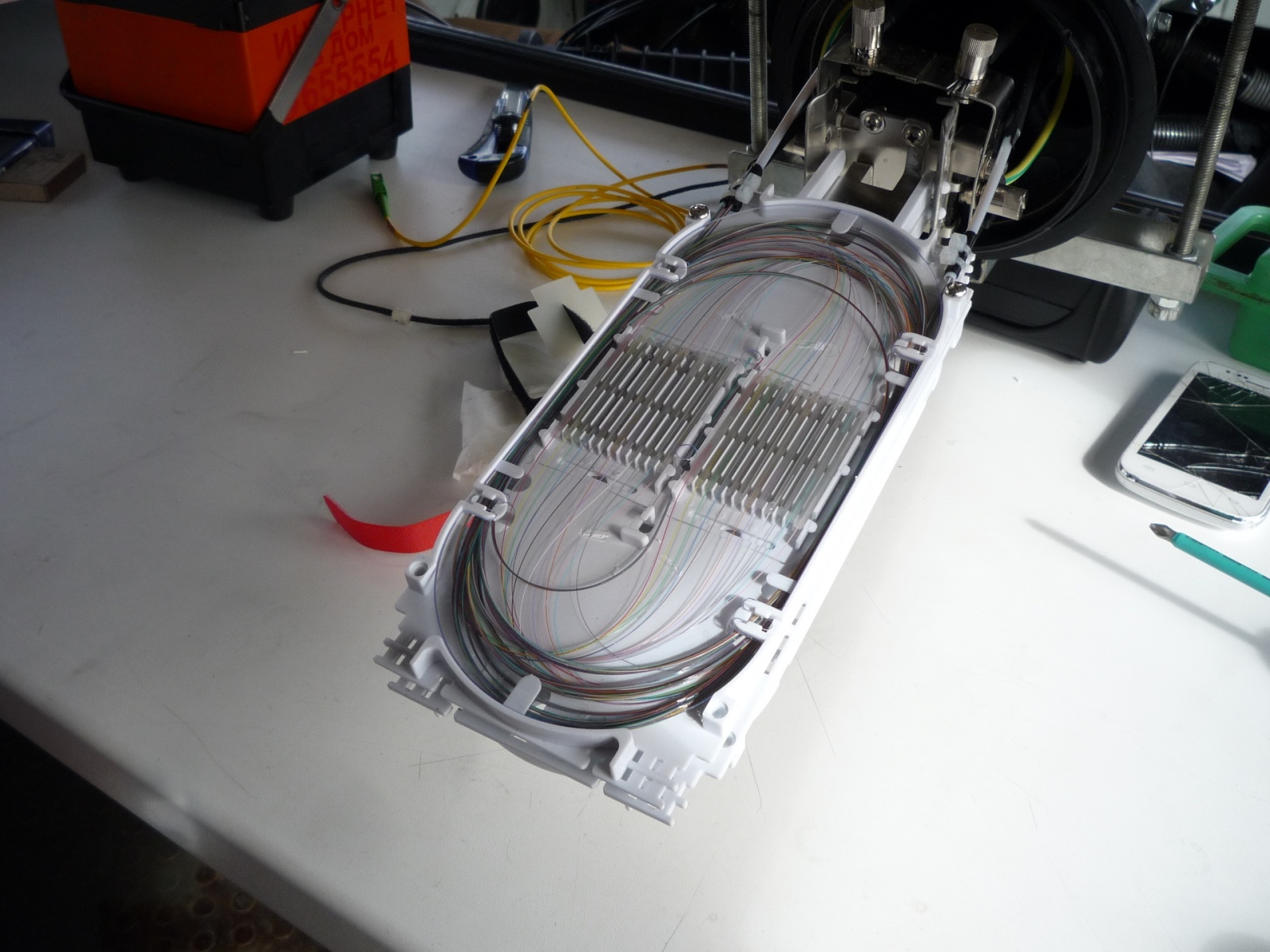

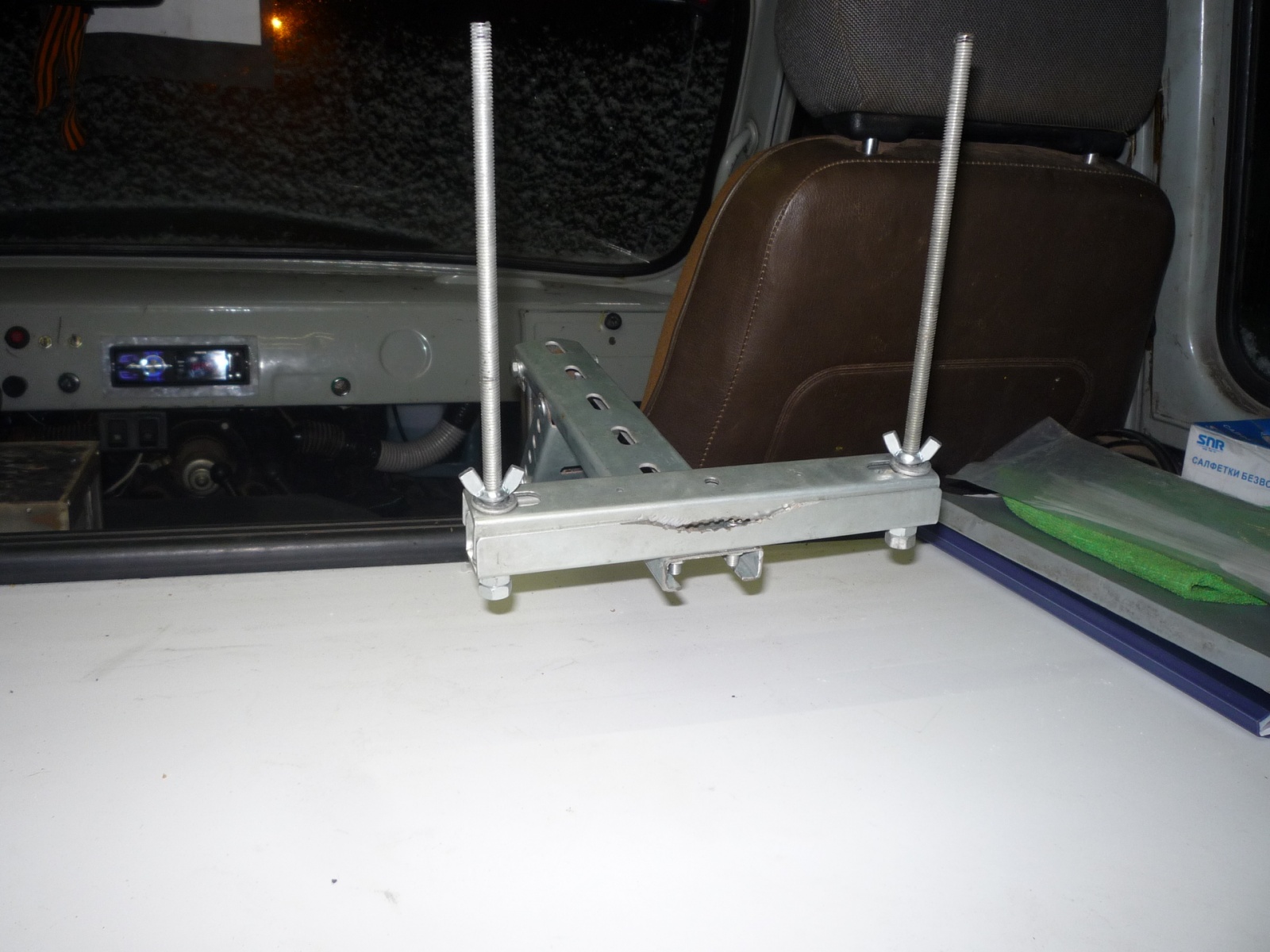

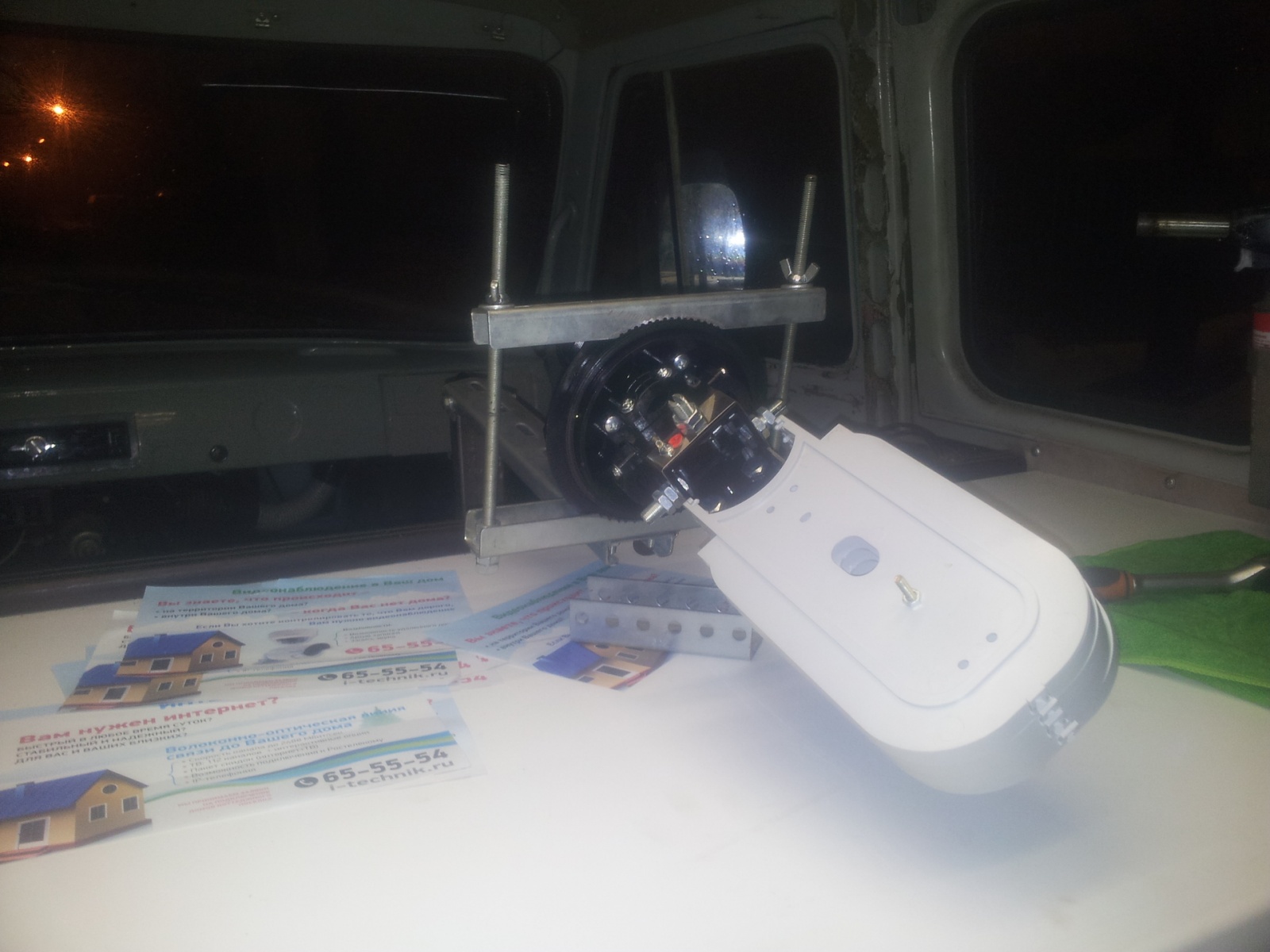

Немного модернизируем старый держатель для муфт, делая его быстросъемным.




Салон оборудовали специальным держателем для газовой горелки.



Также в салоне предусмотрен небольшой отопитель.

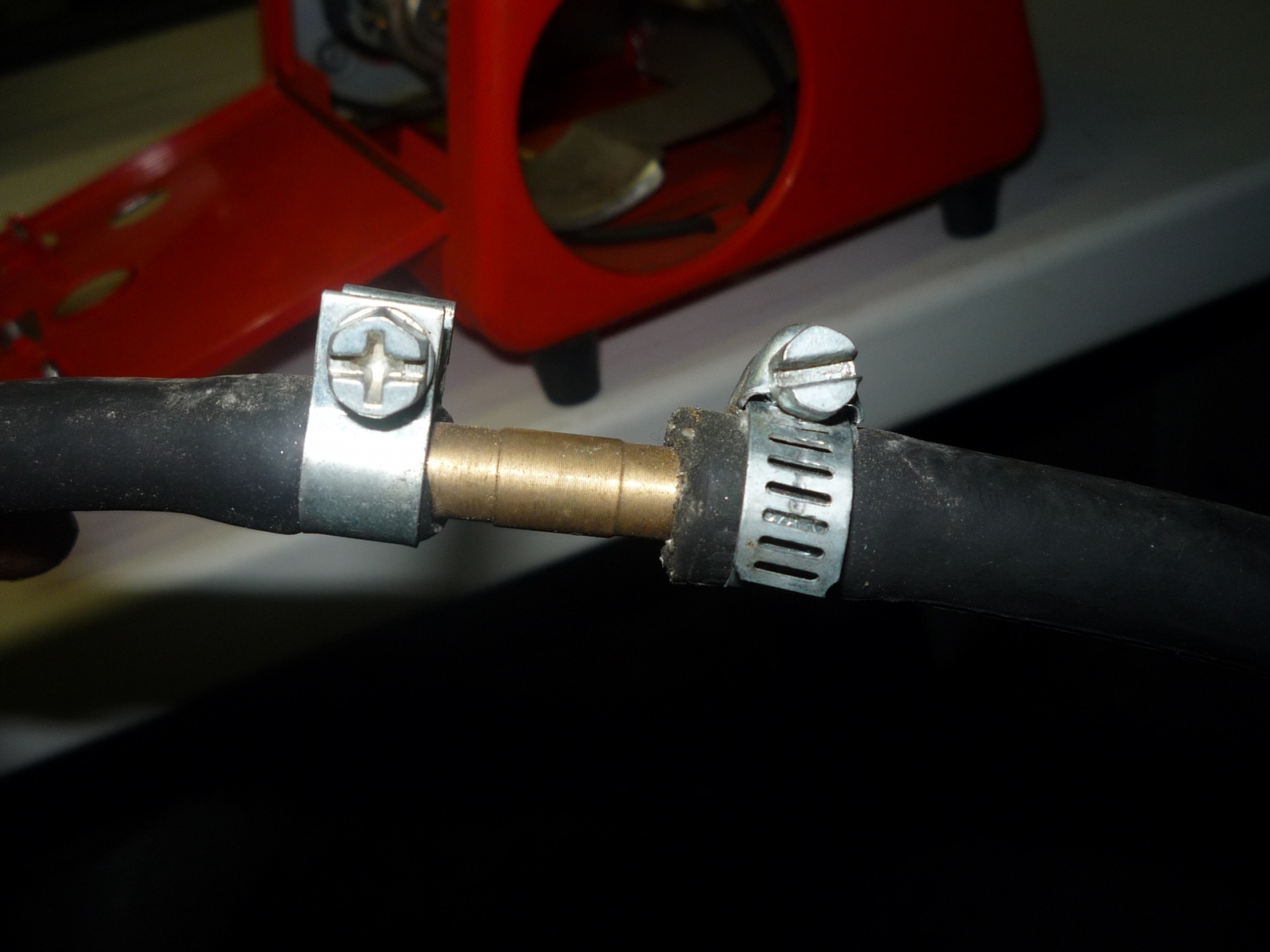

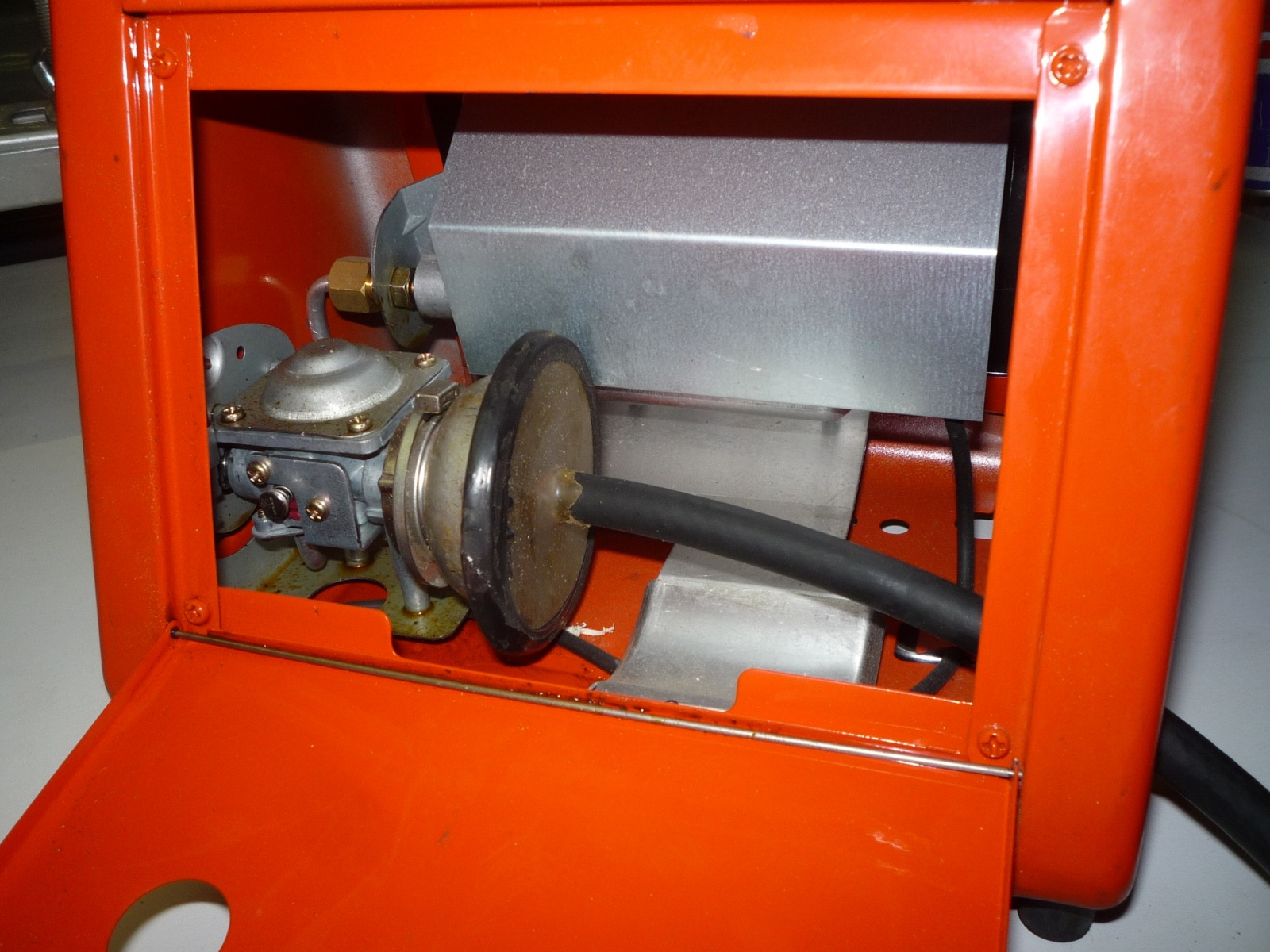

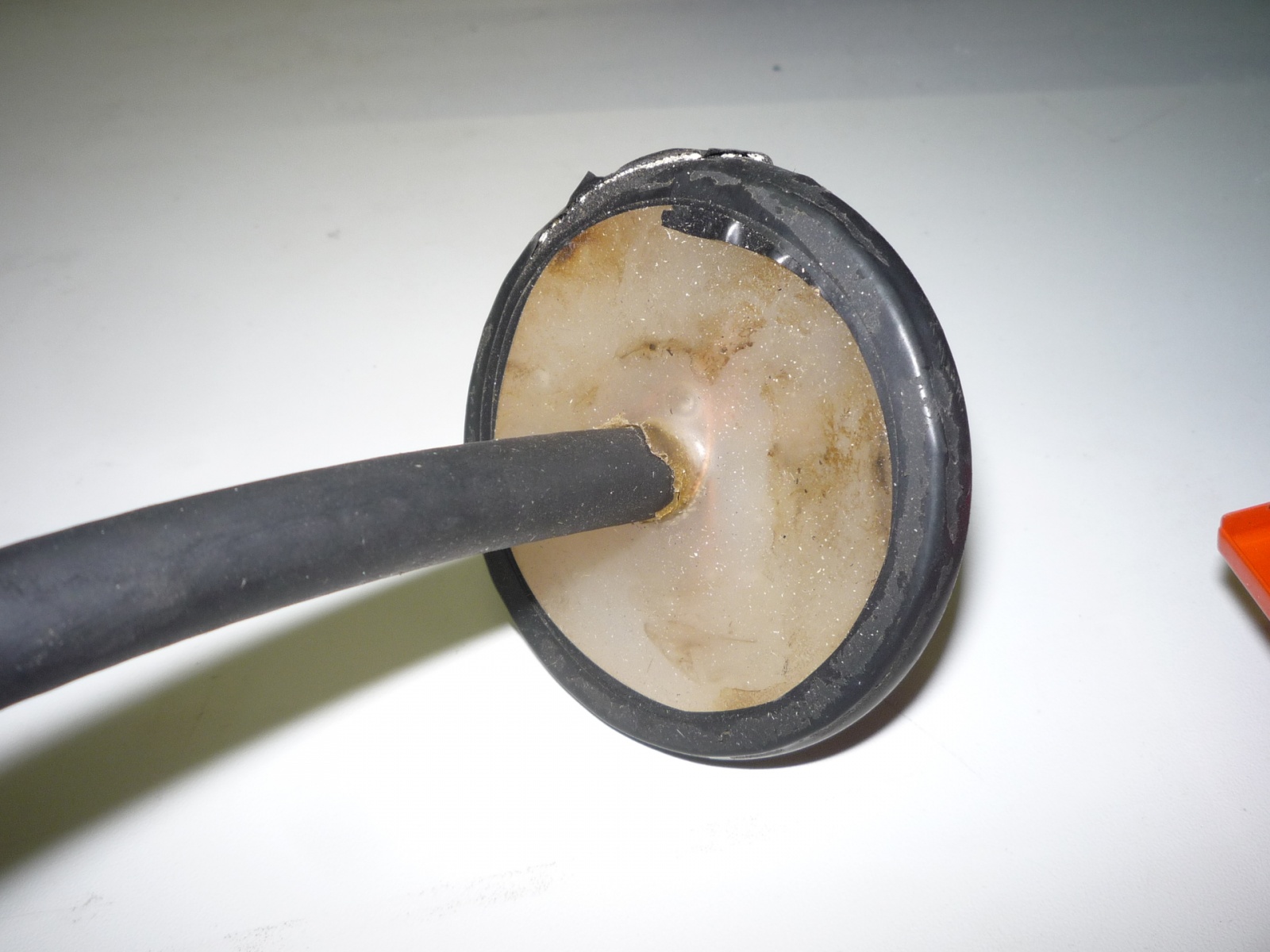

Под горелку был сделан специальный переходник.

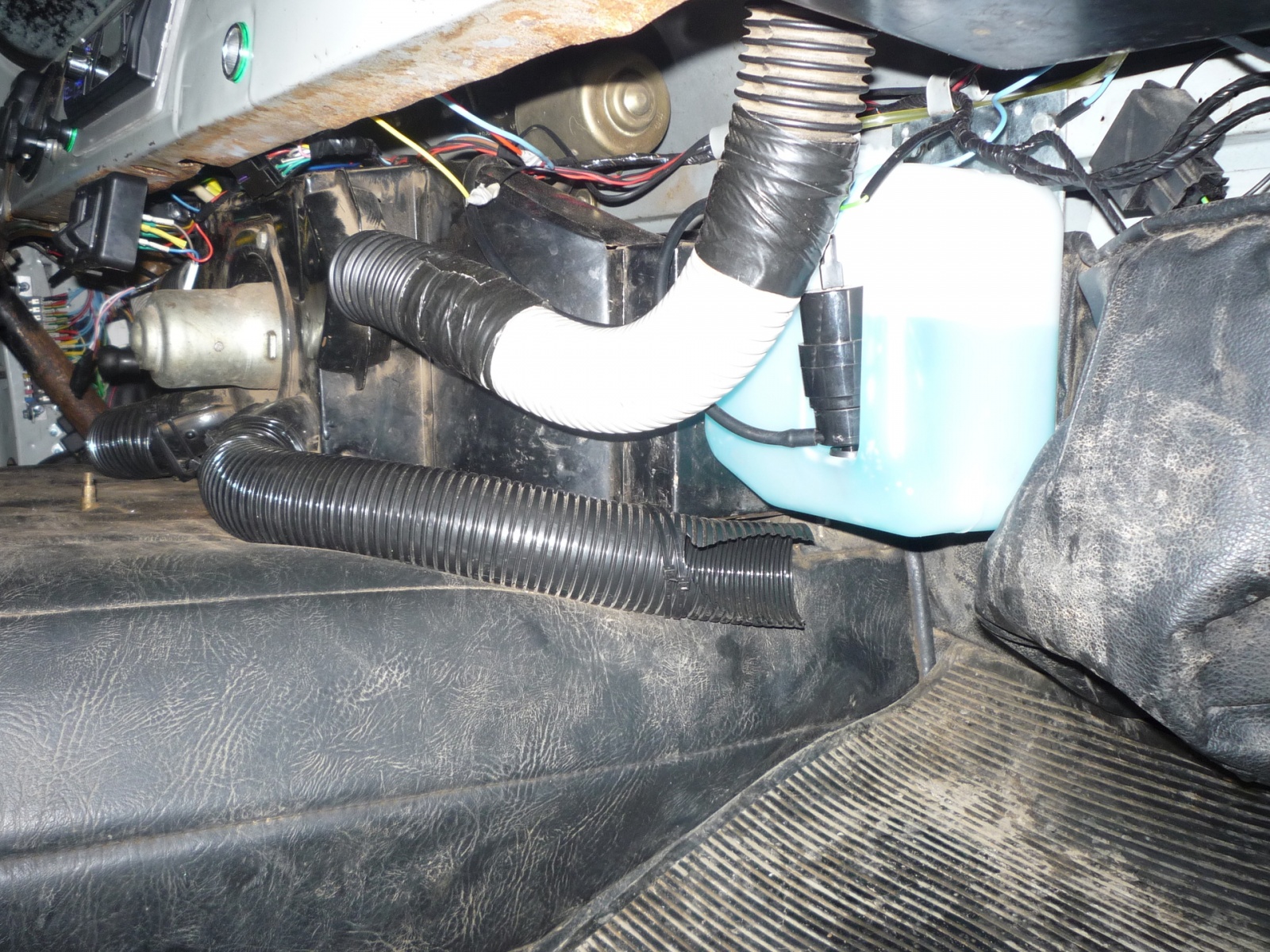

Воздушный поток от печки перенаправили в ноги.

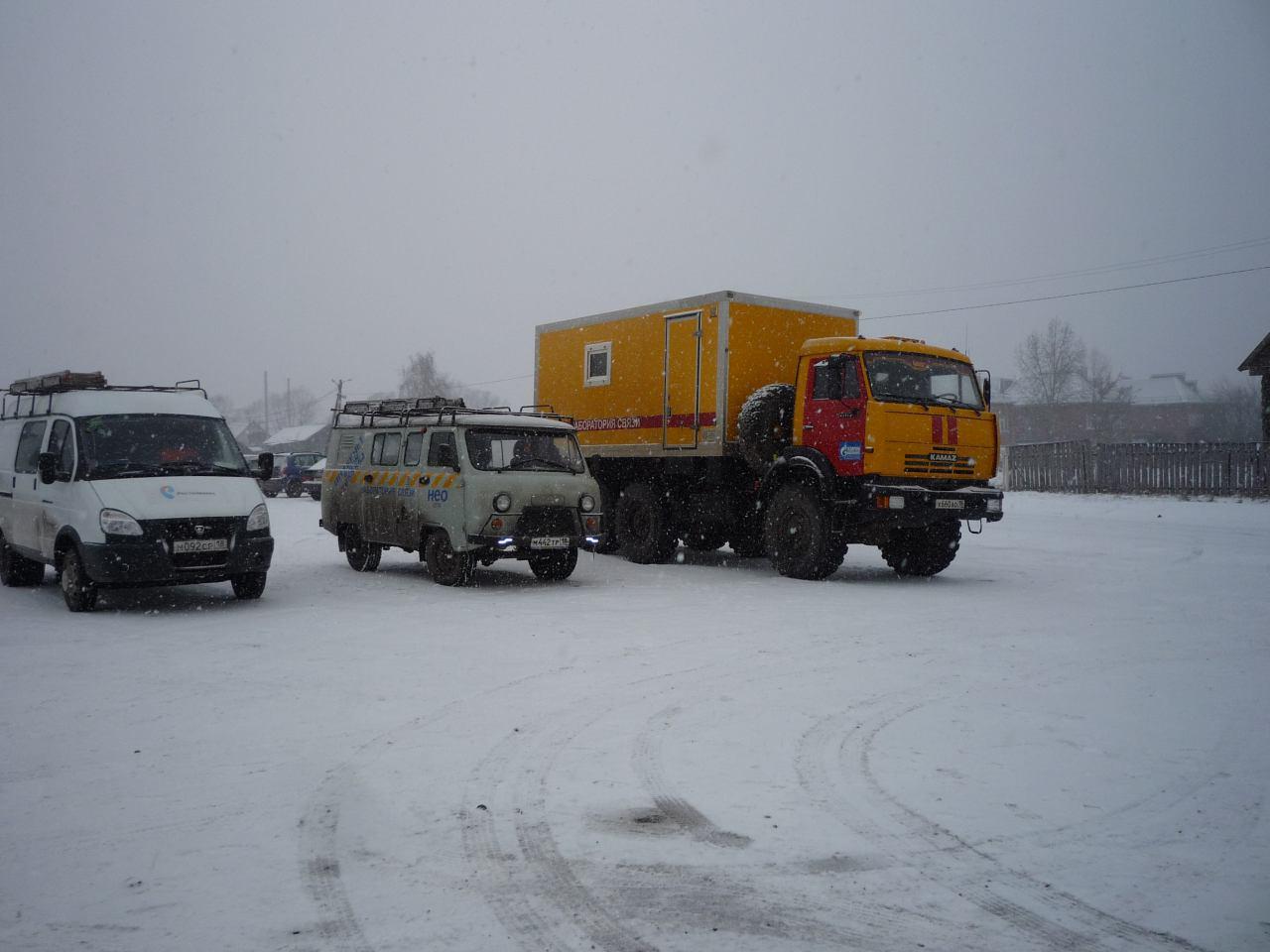

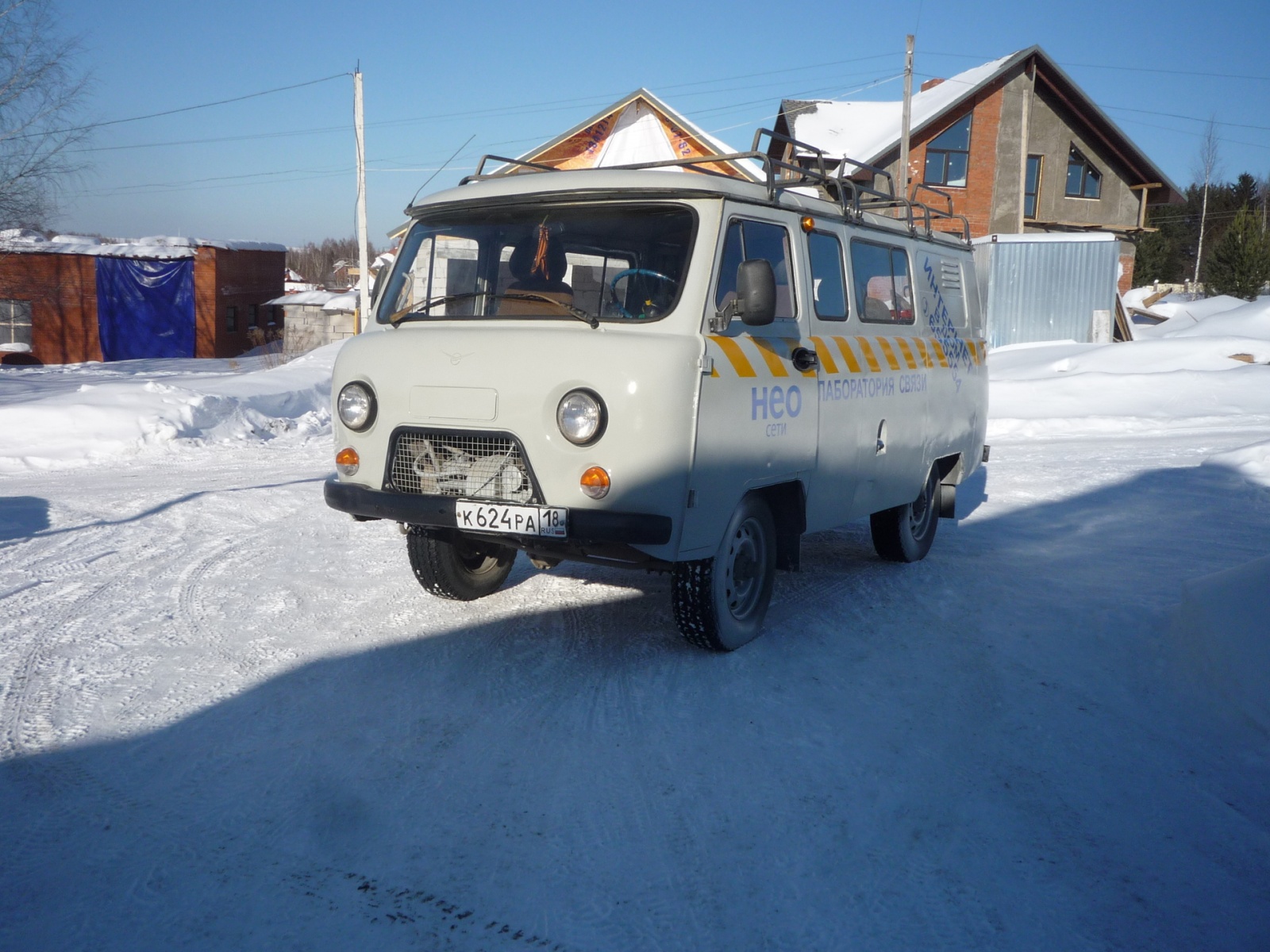

Вот какой «связьмобиль» получился в итоге.
