В начале истории конденсаторов они использовались в основном для получения первых представлений об электричестве, ещё даже до того, как были открыты электроны. Это было время для публичных демонстраций достижений науки, например, в виде держащихся за руки людей, через которых пропускали ток конденсатора. Современная эра развития конденсаторов начинается в конце 18-го века, когда началось практическое применение электричества, потребовавшее изготовления конденсаторов с определёнными свойствами.
Лейденские банки
Маркони с передающим аппаратом
Одним из примеров практического использования стали искровые трансмиттеры, появившиеся до 1900 года и существовавшие в первом и втором десятилетиях. Трансмиттеры набирали большое напряжение для разряда через зазор, и потому с этой целью использовались керамические конденсаторы, которые могли выдержать такое напряжение. Кроме того, для этого требовалась высокая частота. Это были, по сути, лейденские банки, и для получения нужной ёмкости им требовались большие размеры.
Слюда
В 1909 году Уильям Дубилье [William Dubilier] изобрёл слюдяные конденсаторы меньшего размера, которые использовались на принимающей стороне в резонансных контурах беспроводного оборудования.
Ранние слюдяные конденсаторы представляли собою слои слюды и медной фольги, сжатые вместе в «пакетные слюдяные конденсаторы». Они были ненадёжными, и из-за того, что между слоями слюды и фольги оставались воздушные зазоры, были подвержены коррозии и окислению, а расстояние между пластинами могло меняться, что приводило к изменениям ёмкости.
В 1920-х были разработаны слюдяные конденсаторы с применением серебра, в которых слюда была с обеих сторон заключена в металл, что устраняло воздушные зазоры. Благодаря тонкому металлическому покрытию их размер можно было уменьшить, и они были очень надёжными. Конечно, развитие не остановилось на этом. Давайте рассмотрим историю современных конденсаторов, отмеченную рядом прорывов, следовавших один за другим.
Керамика
Многослойные керамические конденсаторы вокруг микропроцессора
В 1920-х слюды в Германии было мало, и там экспериментировали с новыми поколениями керамических конденсаторов. Было обнаружено, что у рутила (диоксида титана) ёмкость линейно зависит от температуры, и они могут заменить слюдяные конденсаторы. Их сначала производили в небольших количествах, а затем более крупными партиями в 1940-х. Они состояли из дисков, покрытых с двух сторон металлом.
Для увеличения ёмкости использовалась ещё одна разновидность керамики, титанат бария, и у неё диэлектрическая постоянная была в 10 раз выше, чем у слюды или диоксида титана. Но электрически параметры у неё были менее стабильными, и в результате её можно было использовать вместо слюды только там, где не требовалось надёжности. После Второй Мировой этот недостаток был исправлен.
Начавшая работу в 1961 году американская компания представила многослойный керамический конденсатор (multi-layer ceramic capacitor, MLCC), у которого размеры были меньше, а ёмкость – больше. К 2012 году ежегодное производство MLCC из титаната бария достигало уже 1012 штук.
Алюминиевые электролитические
Электролитический конденсатор
В 1890-х Чарльз Поллак открыл, что слой оксида на алюминиевом аноде проявляет стабильность в нейтральной или щелочной среде, и получил в 1897 году патент на алюминиевый электролитический конденсатор с бурой. Первые «мокрые» электролитические конденсаторы" появились в радиоприёмниках в 1920-х, но их срок жизни был ограничен. «Мокрыми» их называли из-за содержания воды. Это была ёмкость с металлическим анодом, погружённым в раствор буры или другого электролита, растворённого в воде. Внешняя часть контейнера служила второй пластиной. Их использовали в телефонных АТС для уменьшения шума реле.
Патент на предка современного электролитического конденсатора был заявлен в 1925 году Сэмюэлем Рубеном. Он сделал бутерброд из гелеобразного электролита, расположенного между анодом, покрытым оксидом, и второй пластиной из металлической фольги, устранив необходимость в контейнере с водой. В результате получился «сухой» электролитический конденсатор. Всё это серьёзно уменьшило размер и стоимость конденсаторов.
В 1936-м компания Cornell-Dubilier представила свои алюминиевые электролитические конденсаторы, в которых были такие улучшения, как загрубление поверхности анода, помогавшее увеличить ёмкость. Компания Hydra-Werke, принадлежавшая AEG, примерно в то же время начала их массовое производство в Берлине.
После Второй Мировой быстрое развитие технологий радио и телевидения привело к увеличению производства конденсаторов и разнообразия их стилей и размеров. Среди улучшений были уменьшение утечек тока и эквивалентное последовательное сопротивление (ESR), увеличение температурных рамок и срока службы благодаря использованию новых органических электролитов. Дальнейшие разработки в 1970-1990-х годах продолжили эту тенденцию, уменьшая утечки, ESR и увеличивая рабочие температуры.
В начале 2000-х годов случилась т.н. "конденсаторная чума", из-за того, что производители использовали для изготовления конденсаторов украденный рецепт электролита, который оказался неполным. Отсутствие стабилизирующих компонентов приводило к раннему выходу конденсаторов из строя.
Танталовые электролитические

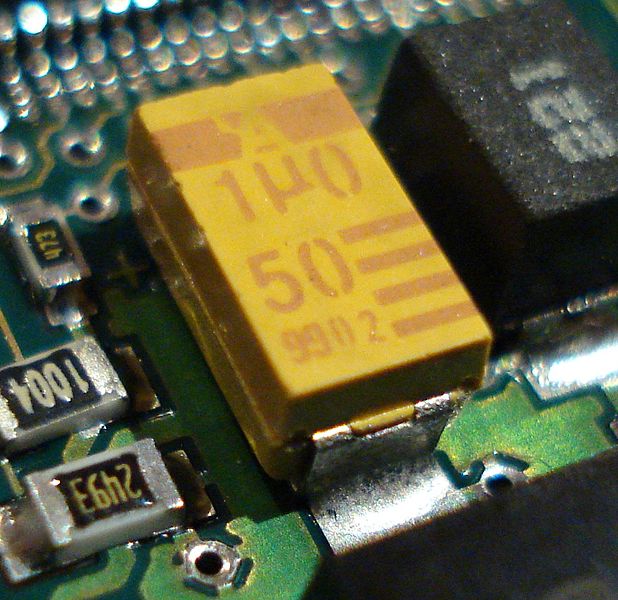

Танталовый конденсатор поверхностного размещения
Танталовые электролитические конденсаторы впервые начали изготавливать для военных нужд в 1930-х. Они использовали закрученную танталовую фольгу и жидкий электролит. В 1950-х в Bell Laboratories изготовили первый танталовый конденсатор с твёрдым электролитом. Они растирали тантал в порошок и спекали его в цилиндр. Сначала использовались жидкие электролиты, но потом было обнаружено, что диоксид марганца можно использовать в качестве твёрдого электролита.
И хотя основные изобретения были сделаны в Bell Labs, в 1954-м Sprague Electric Company улучшила процесс изготовления, и начала производить первые коммерчески доступные танталовые конденсаторы с твёрдым электролитом.
В 1975 появились полимерные танталовые электролитические конденсаторы с гораздо большей проводимостью. В них проводящие полимеры заменяли диоксид марганца, что приводило к уменьшению ESR. NEC выпустили полимерный танталовый конденсатор в 1995 году для поверхностного монтажа, а в 1997 за ними последовала и Sanyo.
Стоимость танталовой руды на рынке нестабильна, и пару раз скачки уже случались – в 1980 и в 2000/2001 годах. Последний скачок привёл к разработке ниобиевых электролитических конденсаторов с электролитом из диоксида марганца, свойства которых были примерно сравнимы с танталовыми.
Полимерная плёнка
Конденсаторы на полимёрной плёнке
Конденсаторы на металлизированной бумаге были запатентованы в 1900-м году Г.Ф. Мэнсбриджем [G.F. Mansbridge]. Металлизировали бумагу, покрывая её связующим веществом, содержавшим частички металла. В начале 1900-х их активно использовали как развязывающие конденсаторы в телефонии. Во время Второй мировой Bosch улучшила процесс и производила их, покрывая бумагу лаком, который затем покрывался металлом путём вакуумного напыления. В 1954-м Bell Labs изготовили металлизированную лаковую плёнку толщиной 2,5 мкм отдельно от бумаги, что позволило создавать конденсаторы ещё меньшего размера. Этот конденсатор можно считать первым полимерным.
Исследования пластика, проводимые специалистами по органической химии во время Второй мировой, привели к развитию этой темы. Одним из них в 1954 году стал первый майларовый конденсатор. Торговую марку «майлар» в 1952 году представила компания Dupont, и это был очень прочный полиэтилентерефталат (PET), плёнка на основе синтетического полиэфирного волокна. В 1954 был произведён конденсатор на майларовой плёнке толщиной 12 мкм. К 1959 году список включал конденсаторы, сделанные при помощи полиэтилена, полистирена, политетрафторэтилена (PTFE), PET и поликарбоната. К 1970-м в электронных устройствах использовались конденсаторы из плёнки и фольги без бумаги.
Двойные (суперконденсаторы)
?w=400&h=286

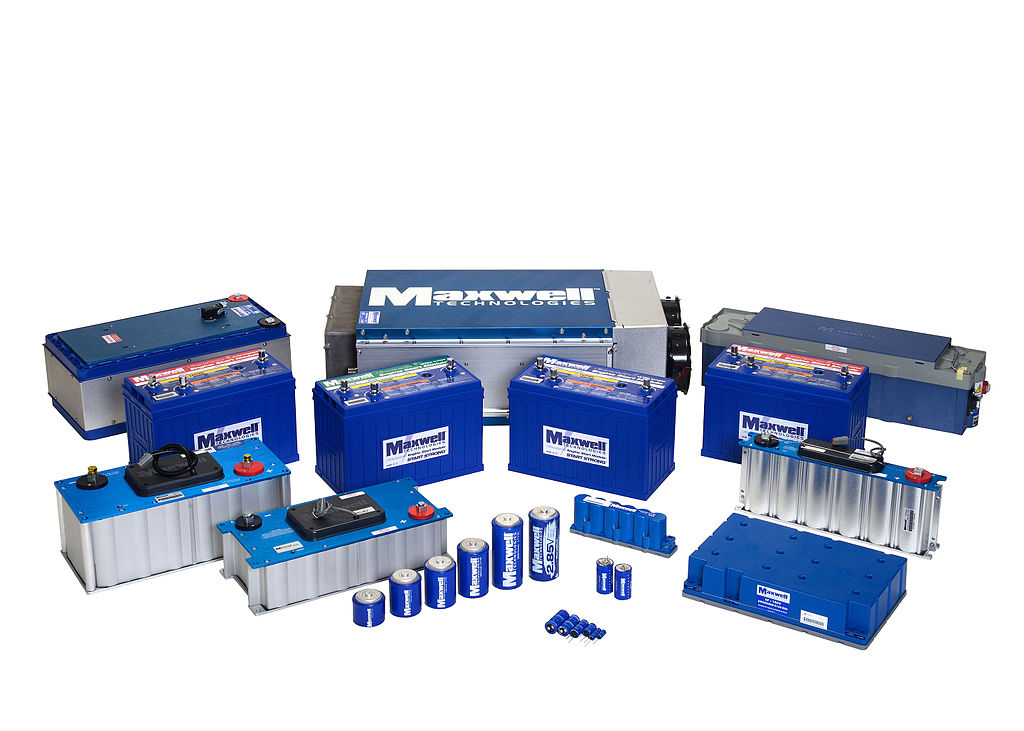

Суперконденсаторы
И вот история приводит нас к последнему типу конденсаторов, и очень интересному, поскольку их ёмкость измеряется уже в тысячах фарад. В начале 1950-х исследователи в General Electric использовали свои наработки в области топливных ячеек и перезаряжаемых батарей для экспериментов с конденсаторами с пористыми электродами из углерода. Это привело к патенту Беккера на «Электролитический конденсатор низкого напряжения с пористыми углеродными электродами». GE не стала заниматься дальнейшими разработками, но заложенные в патент принципы привели к созданию конденсаторов очень высокой ёмкости.
Компания Standard Oil из Огайо разработала ещё одну их версию, и в итоге продала в 1970-х лицензию компании NEC, которая довела их до коммерческого варианта под торговой маркой «суперконденсатор». Они работали с напряжением в 5,5 В и имели ёмкости до 1 Ф. Они достигали объёма в 5 куб.см. и использовались в качестве резервного источника питания для компьютерной памяти.
Профессор Брайан Эванс Конвэй из Оттавского университета работал над электрохимическими конденсаторами из оксида рутения с 1975 по 1980 годы. В 1991 он описал разницу между суперконденсаторами и батареями в электрохимическом хранении заряда, а полностью описал различия в 1999 году, снова введя в оборот термин «суперконденсатор».
Продукты и рынки для суперконденсаторов постепенно появлялись. Известные торговые марки – это Goldcaps, Dynacap и PRI Ultracapacitor, последняя из которых связана с первыми суперконденсаторами, обладающими небольшим внутренним сопротивлением, разработанными в 1982 году компанией Pinnacle Research Institute (PRI) для нужд военных.
Относительно свежие разработки на рынке включают литий-ионные конденсаторы, в которых аноды из активированного угля покрываются ионами лития. Их ёмкость составляет тысячи фарад при напряжении в 2,7В.
