На днях мой дед получил цифровой эфирный приемник SRT 8500. Что же, раз такое дело — подключил устройство, настроил — качество картинки отличное… но примерно через час работы, устройство зависло. Перезагрузил… не проходит и минуты — опять зависание.
Приёмник по причине перегрева (сказалось наличие блока питания у него внутри) намертво вис.
Так как мой дед получил данный приёмник бесплатно от государства (Украина), то было решено не пытаться отдать приёмник в гарантийный ремонт (тем более что везти устройство предприятию посреднику пришлось бы в Киев, да и маловероятно что мы бы получили что то более качественное), а улучшить его, с тем что бы лишить выявленных недостатков.
У меня была цель внести изменения в устройство в максимально короткий срок, с возможной последующей доработкой.

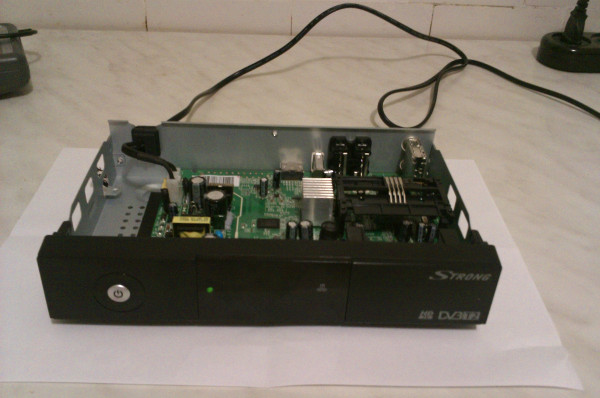

Итак, сняв верхнюю крышку приёмника, видим следующее:
Рис. 1
Рис. 2

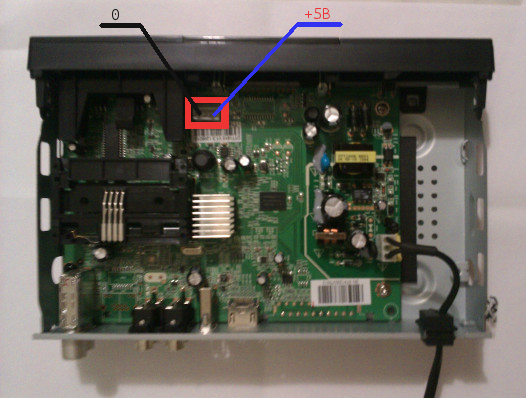

Нас интересует разъём обведённый красным прямоугольником, отсюда будет питаться вентилятор для повышения интенсивности циркуляции воздуха. На Рис.2 отмечены два крайних вывода с напряжениями соответственно 0 и +5В.

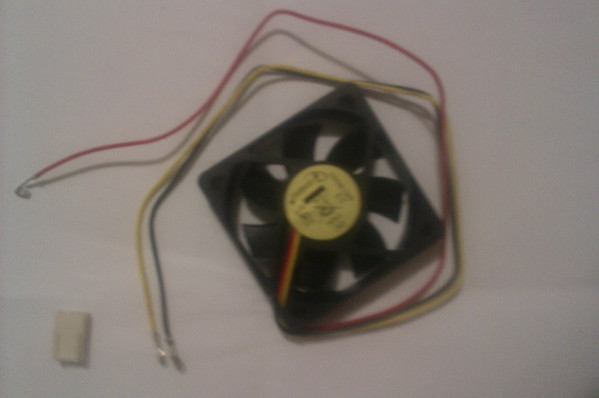

Вентилятор я взял с низким профилем диаметром 2,5 дюйма (в магазине такой 35 грн. == 145 руб.) — он как раз без проблем вписывался в свободное пространство — не задевая внутренности устройства.
Рис. 3

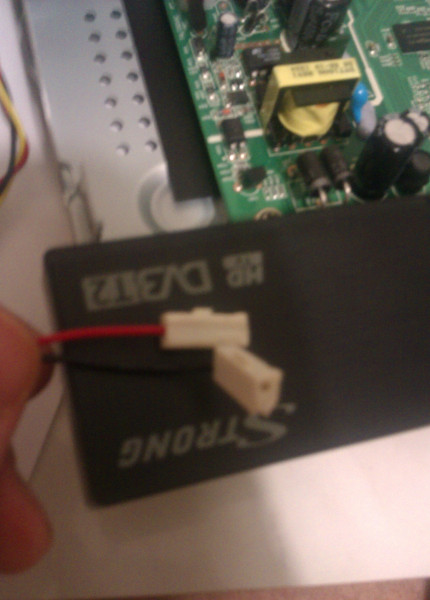

Для подключения вентилятора к разъёму питания, сначала хотел найти соответствующий разъём подходящий под тот, который имеется на плате устройства. Но поиск его по местным магазинам был безрезультатен. Ну и ладно, используем то что имеется в наличии. Было решено разрезать коннектор питания вентилятора, состоящий из трёх секций, на пополам, в результате получив из него два коннектора.
Вот что получилось:
Рис. 4

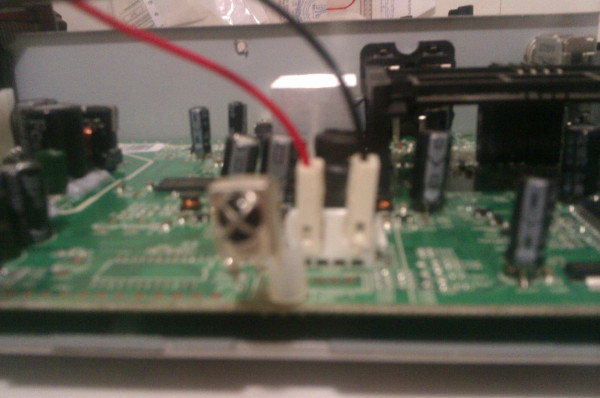

Берём лезвие и аккуратно подрезаем разъём питания на плате приёмника так, что бы оба только что сделанных коннектора вентилятора охлаждения, были хорошо прикреплены:
Рис. 5
Рис. 6
Отлично, пол дела сделано, приступим к модернизации верхней крышки устройства.

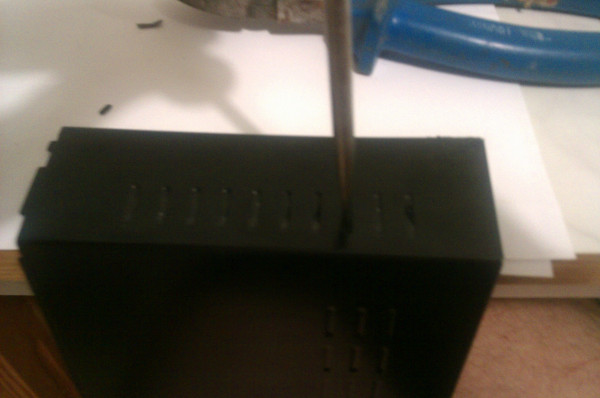

На боковых сторонах крышки улучшим вентиляционные отверстия — продавим отвёрткой выдавленные при штамповке вентиляционные щели:
Рис. 7

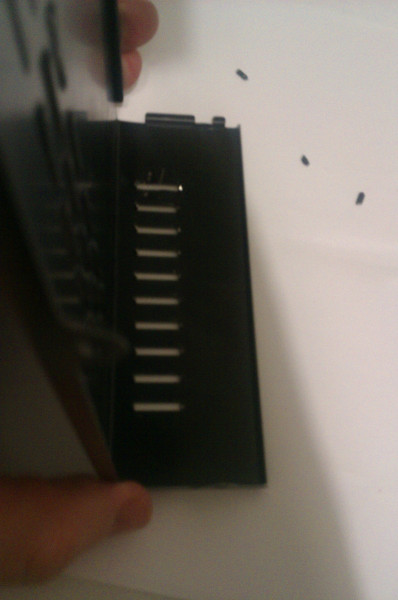

Затем кусачками срежем получившиеся выпуклости:
Рис. 8
Рис. 9
Приступим к подготовке отверстий для крепления кулера к верхней крышке устройства.

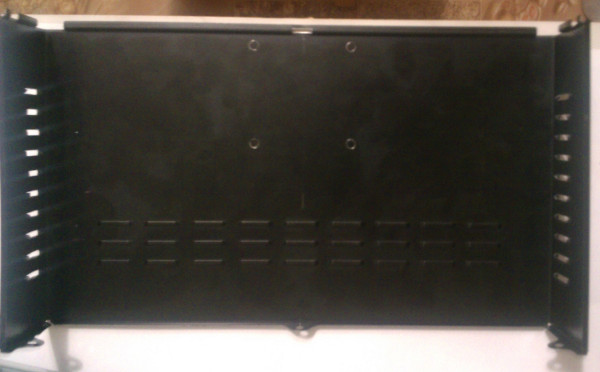

Положим крышку верхом в низ и разметим места для отверстий. Я делал отверстия максимально близко к краю крышки с её лицевой стороны, так как в этом месте кулер можно весьма удачно расположить, он не будет упираться во внутренности устройства.
Рис. 10

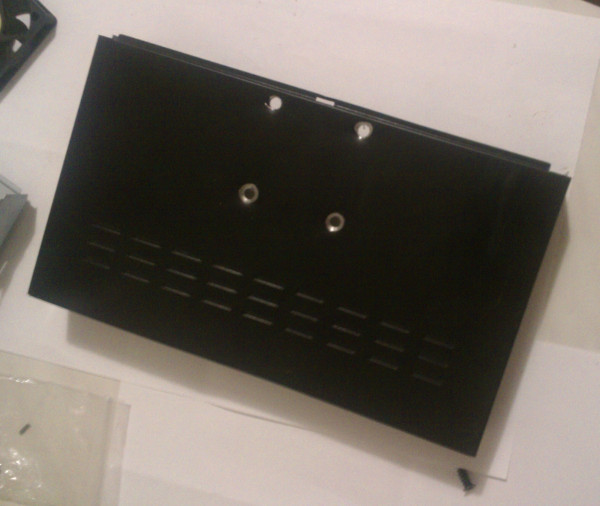

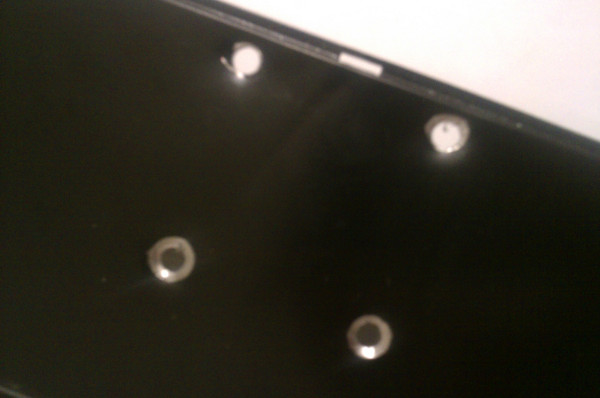

Далее дело за малым — просверлим отверстия под саморезы крепления вентилятора охлаждения.
Рис. 11
Рис. 12

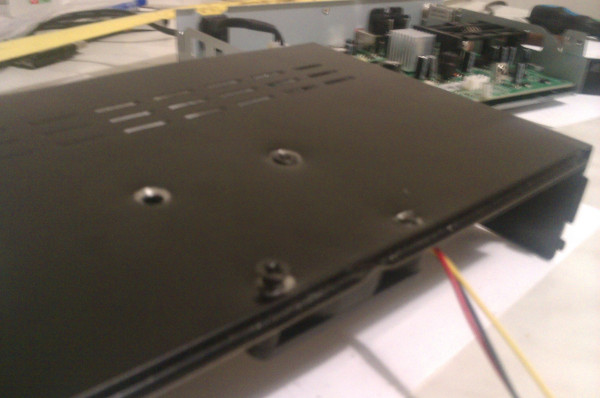

Отлично, после прикладывания кулера обнаруживаем полное совпадение отверстий на крышке и на кулере. Теперь прикрепим кулер саморезами к крышке.
Рис. 13

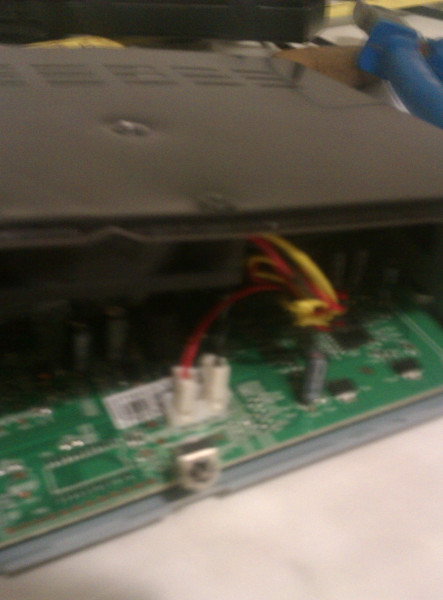

Затем подключим наш кулер к выводам питания на плате устройства, как показано на рис. 5.

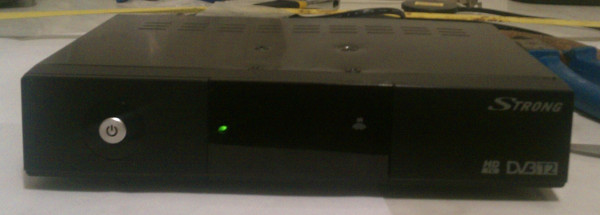

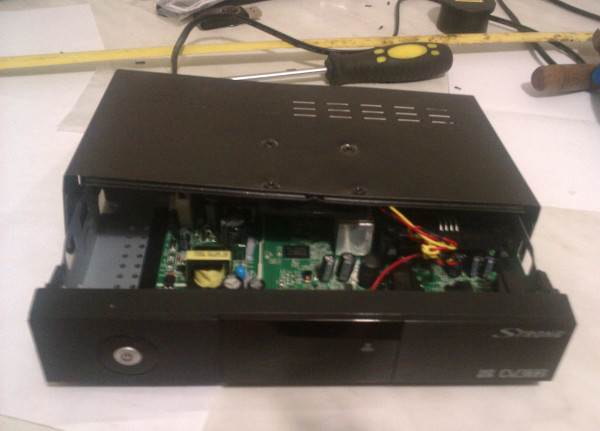

Теперь соберём приёмник и проверим его работоспособность.
Рис. 14
Рис. 15
Рис. 16
Рис. 17
Протестировав устройство в течении часа, убедился что устройство стало намного меньше греться.
Единственно что ещё следует сделать — над кулером в крышке сделать отверстие и закрыть отверстие защитой от попадания посторонних предметов внутрь устройства — тем самым улучшив вентиляцию.
Под рукой для фотографирования был только HTC Explorer — так что за плохое качество фотографий — прошу понять и простить.
