Пользователь YouTube «Xtamared» создал самодельный рельсотрон, большинство деталей которого он распечатал на 3D принтере. Рельсотрон умеет стрелять снарядами из алюминия или графита, выбрасывая их со скоростью 250 метров в секунду. Сам рельсотрон не создан целиком из пластика, иначе бы он просто не мог стрелять. Кстати, на каждый выстрел приходится около 3 тысяч килоджоулей энергии.

Для контроля всего процесса заряда и разряда используется Arduino Uno R3. Плата отвечает также и за температурный режим. Умельцу пришлось изменить дизайн устройства после того, как первая версия рельсотрона пришла в негодность из-за высокой температуры. В продолжении — фотографии (осторожно, их много!) с описанием от автора. Оружие будущего, не иначе.

Мастера DIY-жанра: рельсотрон — собственными руками - 2

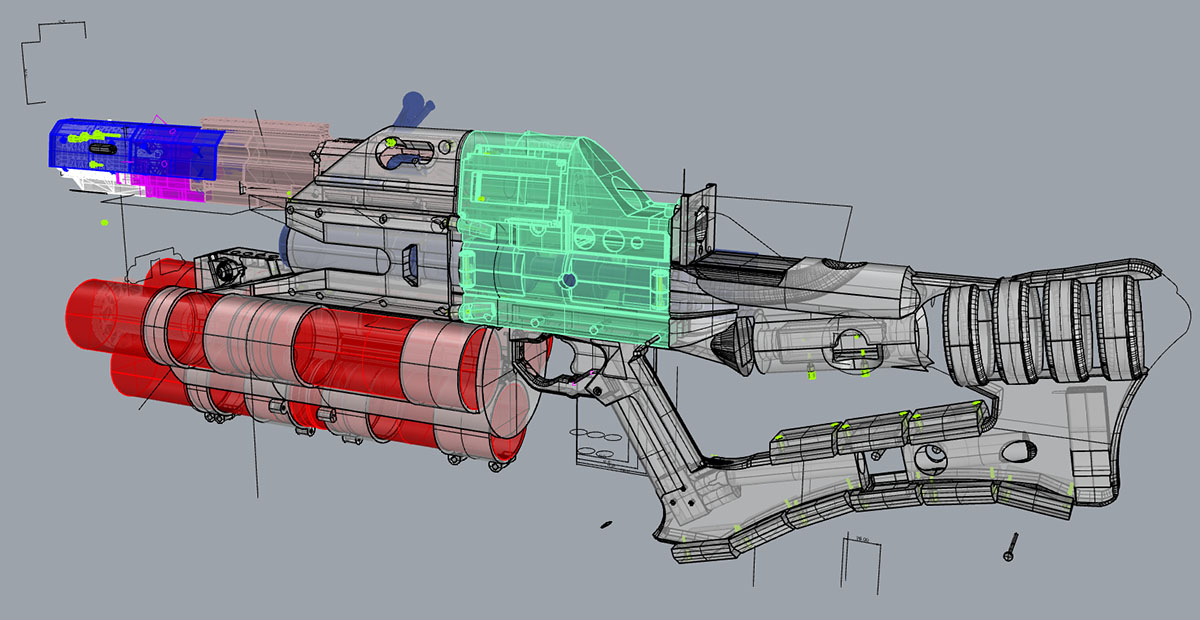

Вот так выглядит эскиз устройства

Мастера DIY-жанра: рельсотрон — собственными руками - 3
В рельсотроне задействованы конденсаторы с такими характеристиками — 6 300J, 350V, 5500uF

Мастера DIY-жанра: рельсотрон — собственными руками - 4

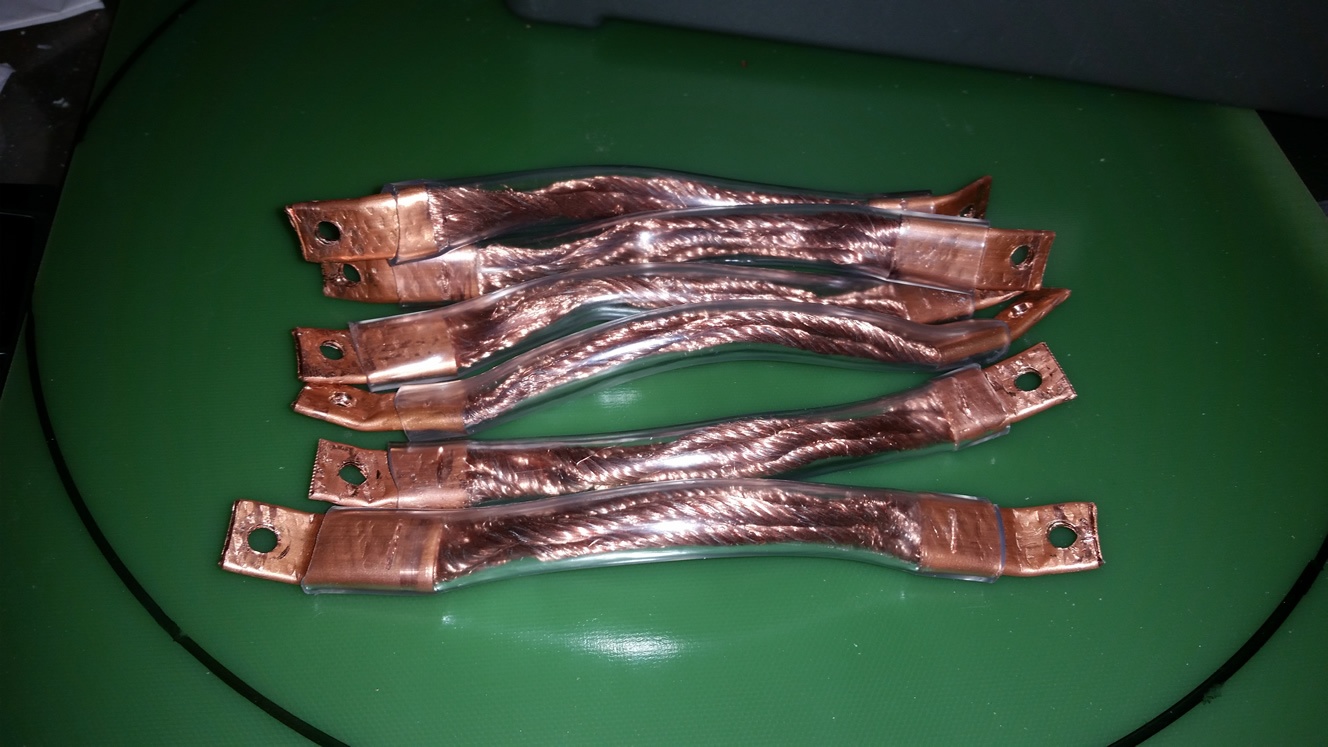

Два конденсатора соединены параллельно при помощи гибких контактов, сами размещаются в распечатанном на 3D принтере корпусе

Мастера DIY-жанра: рельсотрон — собственными руками - 5

Мастера DIY-жанра: рельсотрон — собственными руками - 6

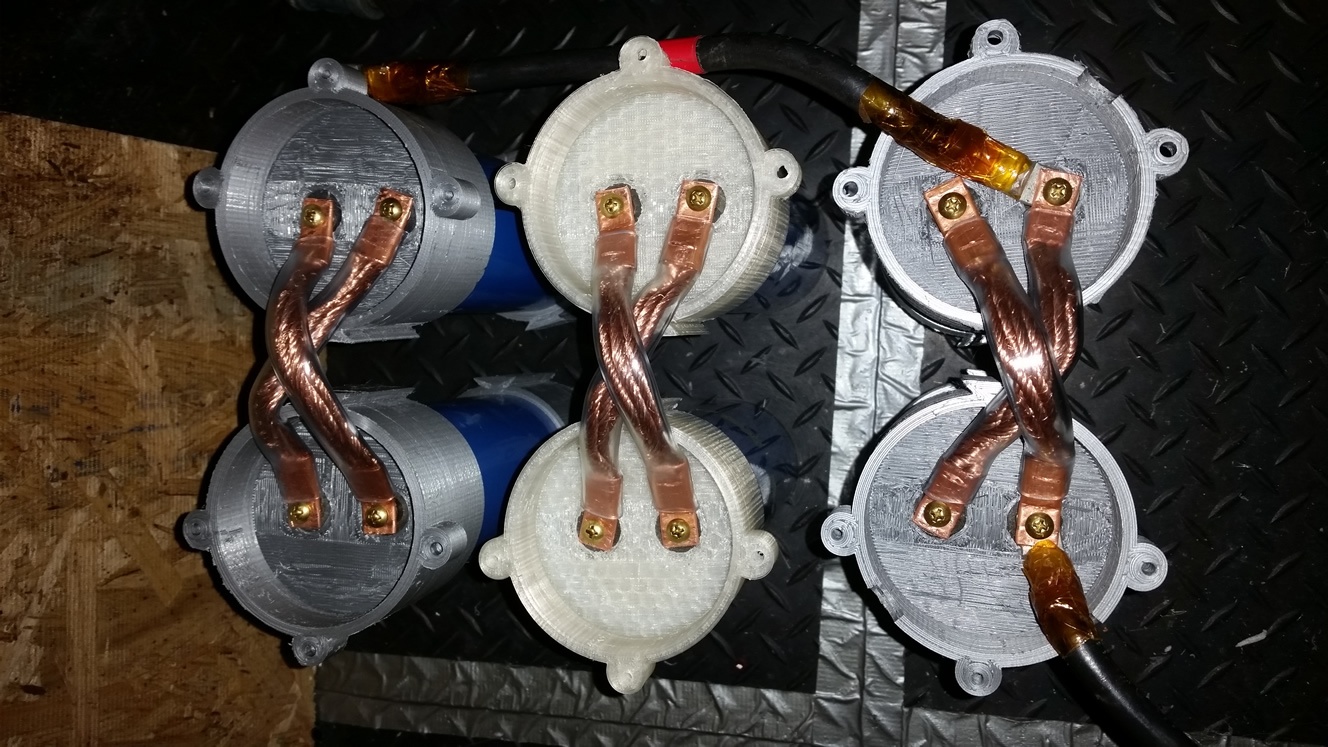

Всего используется три пары конденсаторов

Корпус, распечатанный на 3D принтере

Мастера DIY-жанра: рельсотрон — собственными руками - 7
В целях безопасности предусмотрена система разряда конденсаторов

Мастера DIY-жанра: рельсотрон — собственными руками - 8

Мастера DIY-жанра: рельсотрон — собственными руками - 9

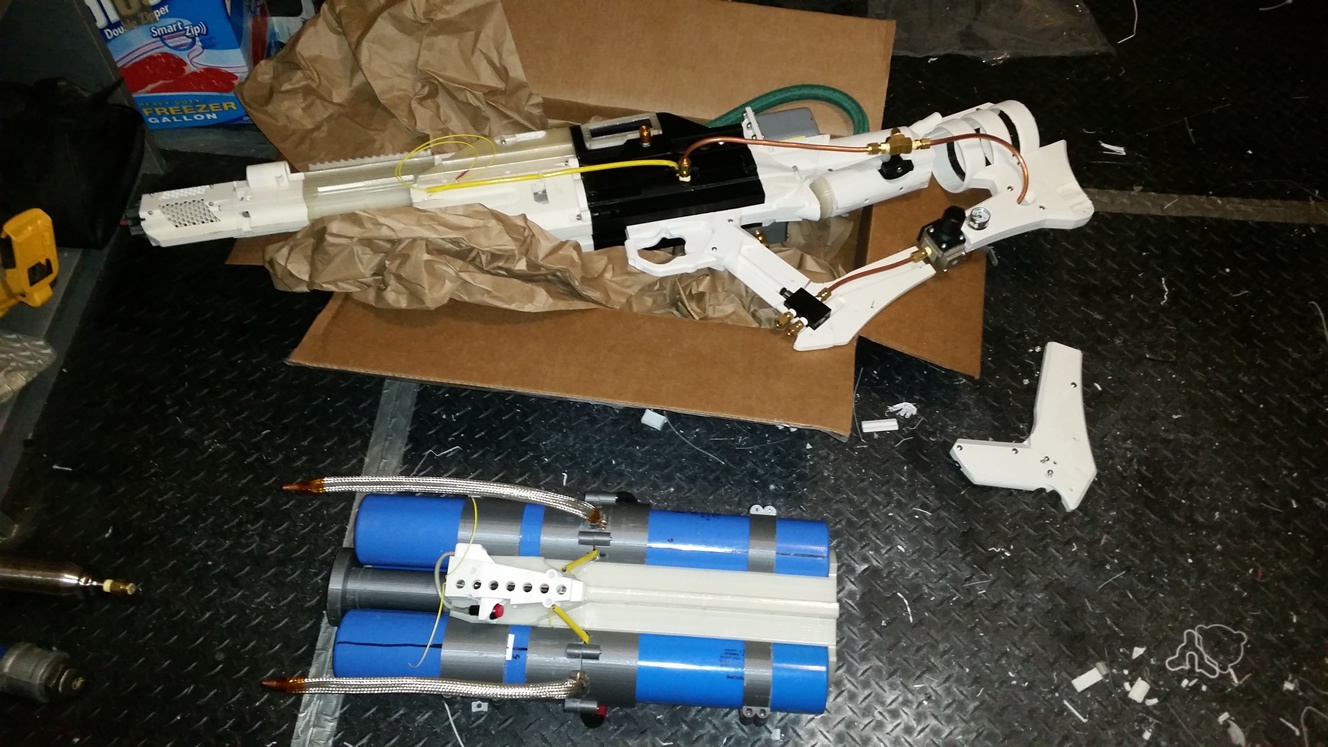

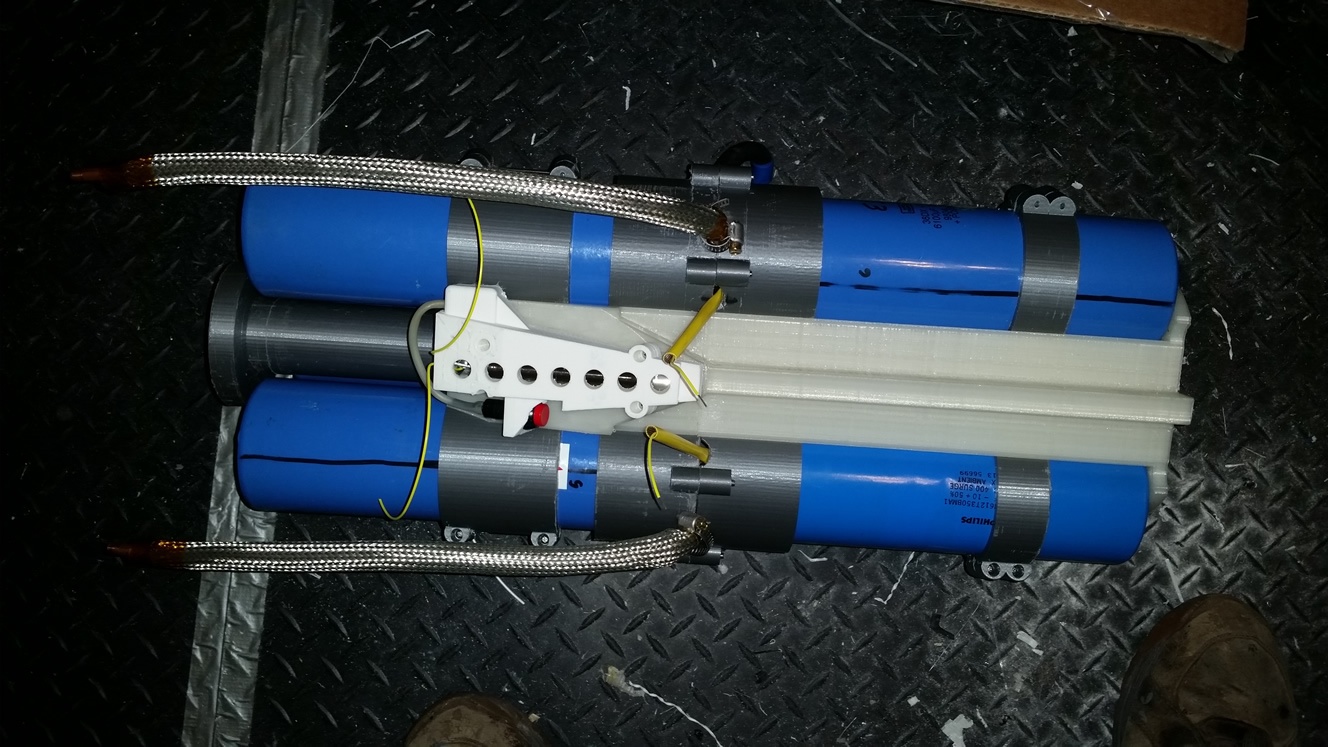

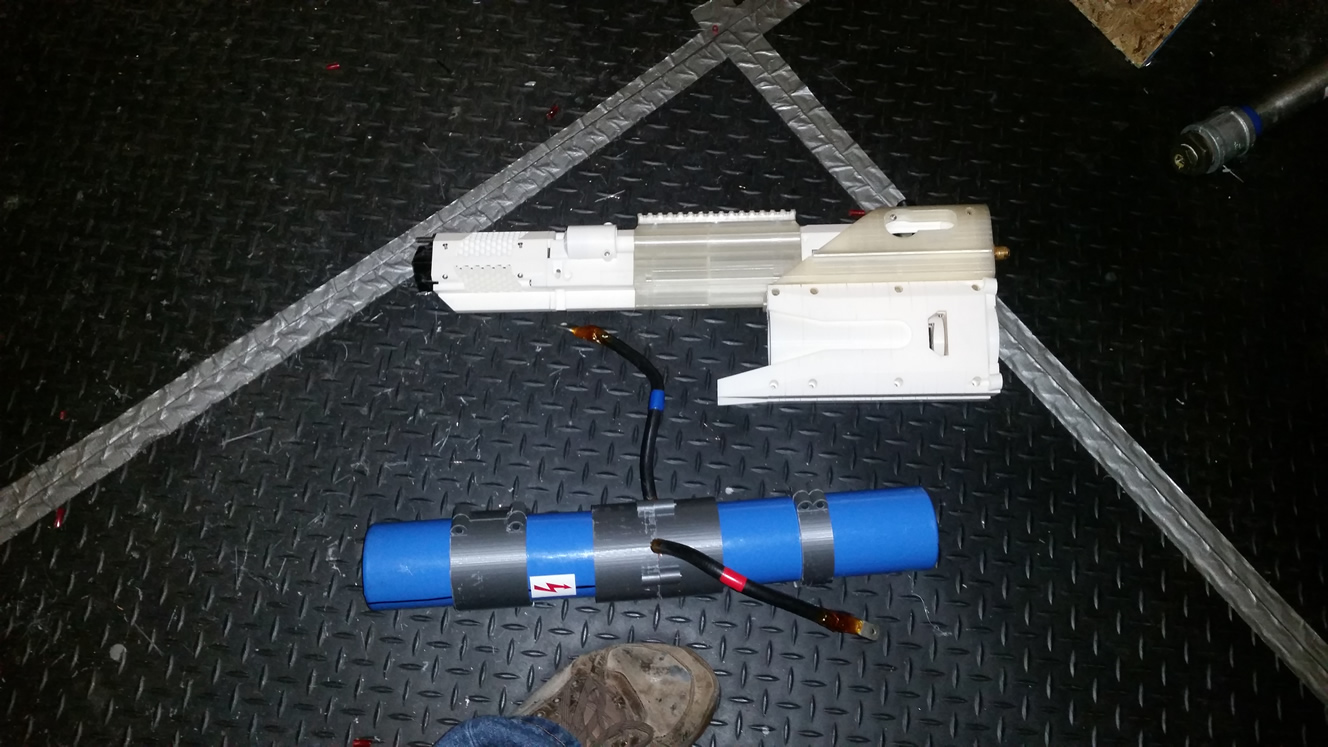

Рельсотрон и конденсаторы

Мастера DIY-жанра: рельсотрон — собственными руками - 10

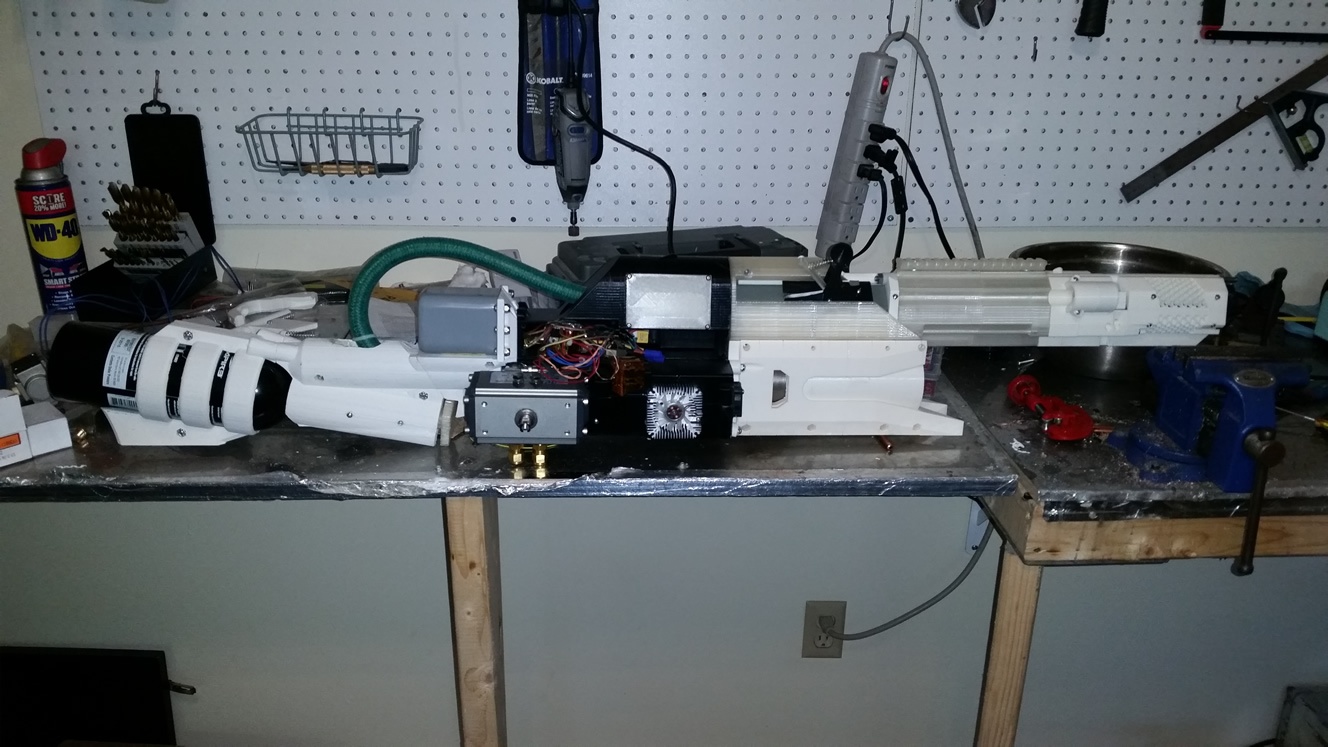

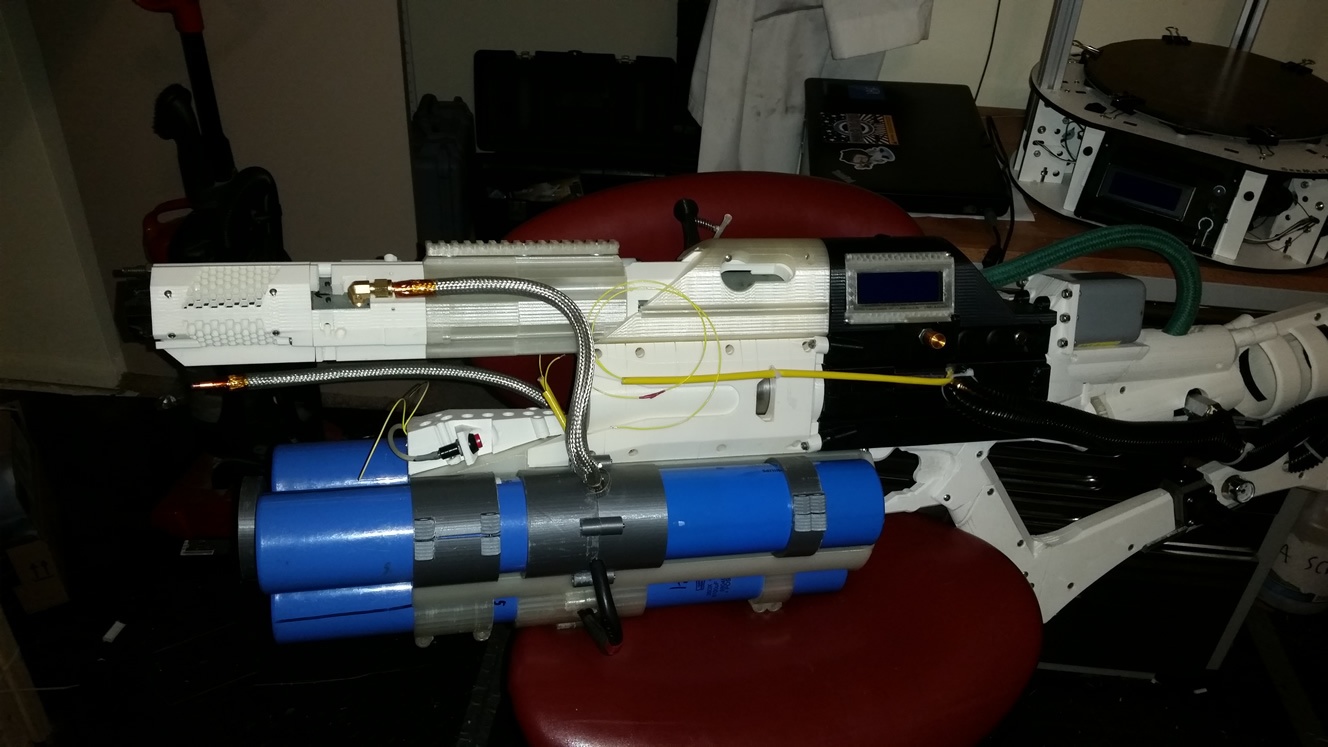

Все вместе

Мастера DIY-жанра: рельсотрон — собственными руками - 11
Управляющий модуль на Arduino

Мастера DIY-жанра: рельсотрон — собственными руками - 12

Мастера DIY-жанра: рельсотрон — собственными руками - 13

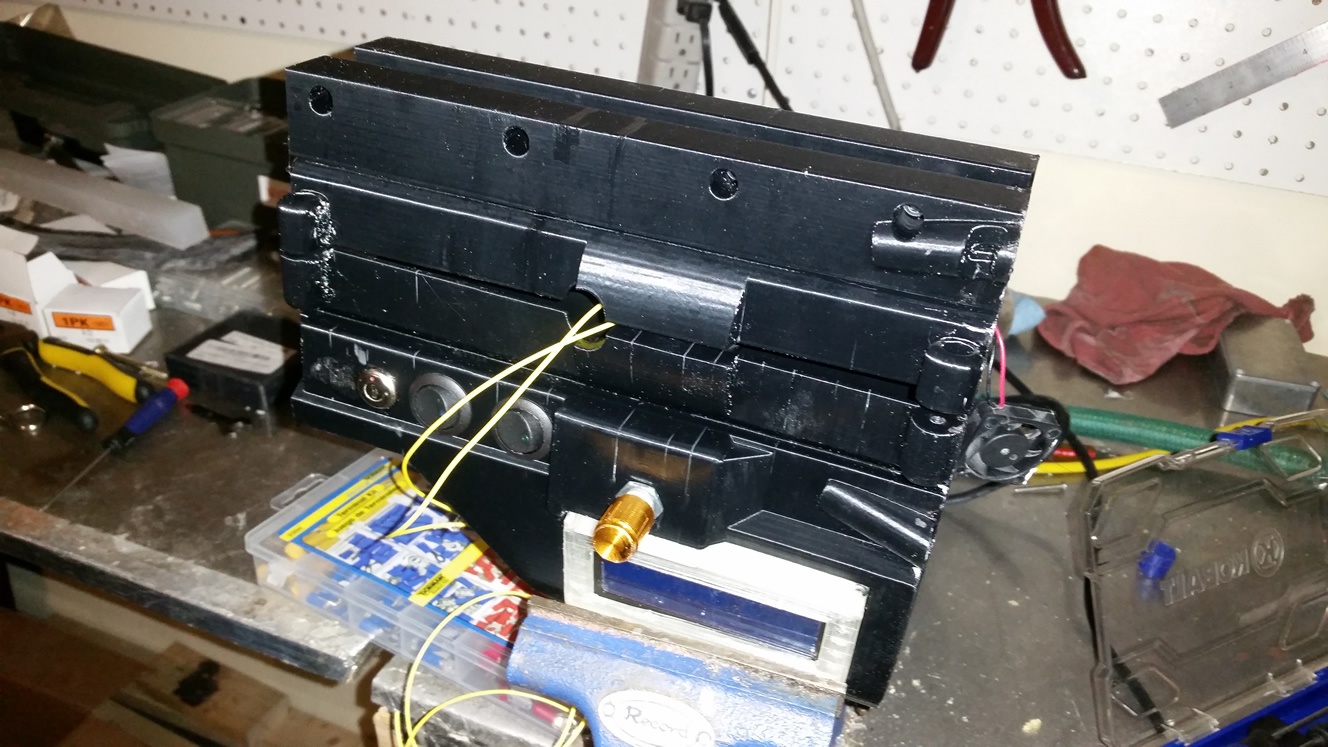

Электронные компоненты спрятаны в корпусе из ABC-пластика, все это распечатано на 3D принтере

Мастера DIY-жанра: рельсотрон — собственными руками - 14

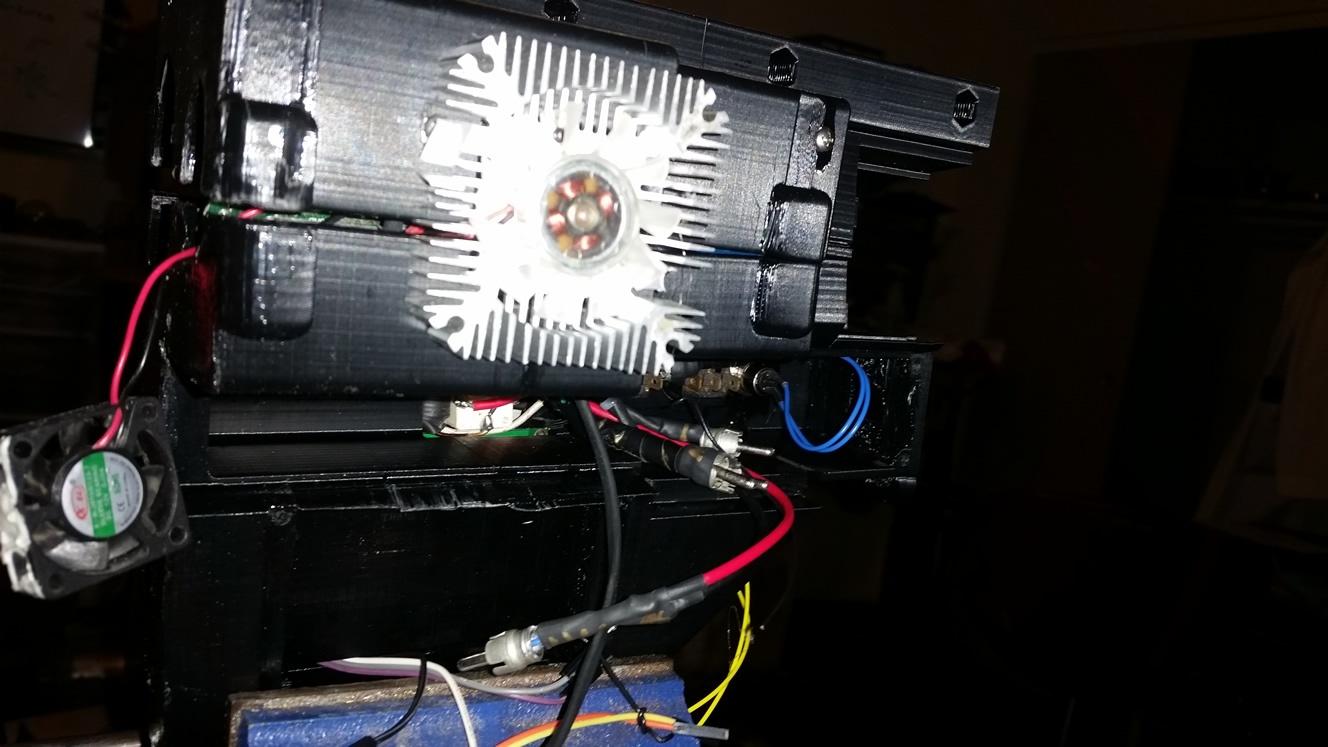

Схема с повышающим трансформатором и батареей 12V LiPo (выходной каскад — 1550 В)

Мастера DIY-жанра: рельсотрон — собственными руками - 15

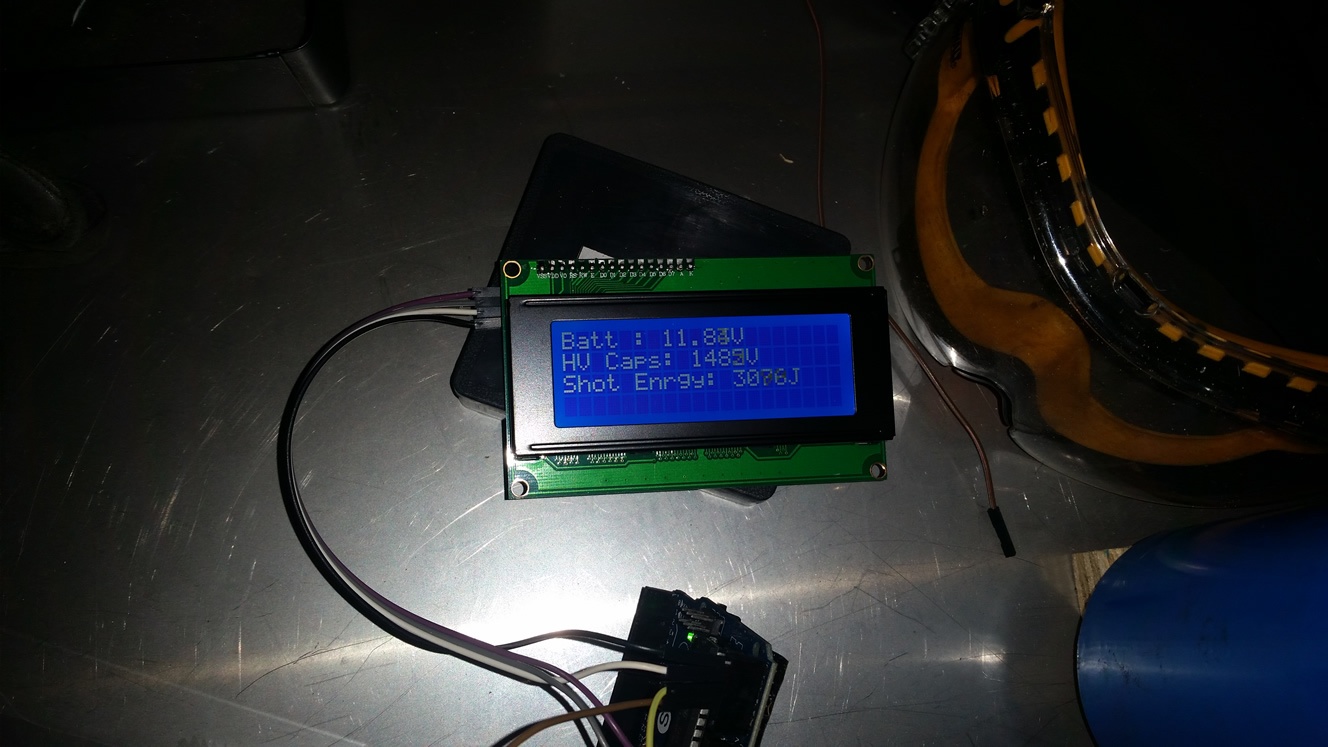

Контроль заряда

Мастера DIY-жанра: рельсотрон — собственными руками - 16
Инжекторная система

Мастера DIY-жанра: рельсотрон — собственными руками - 17

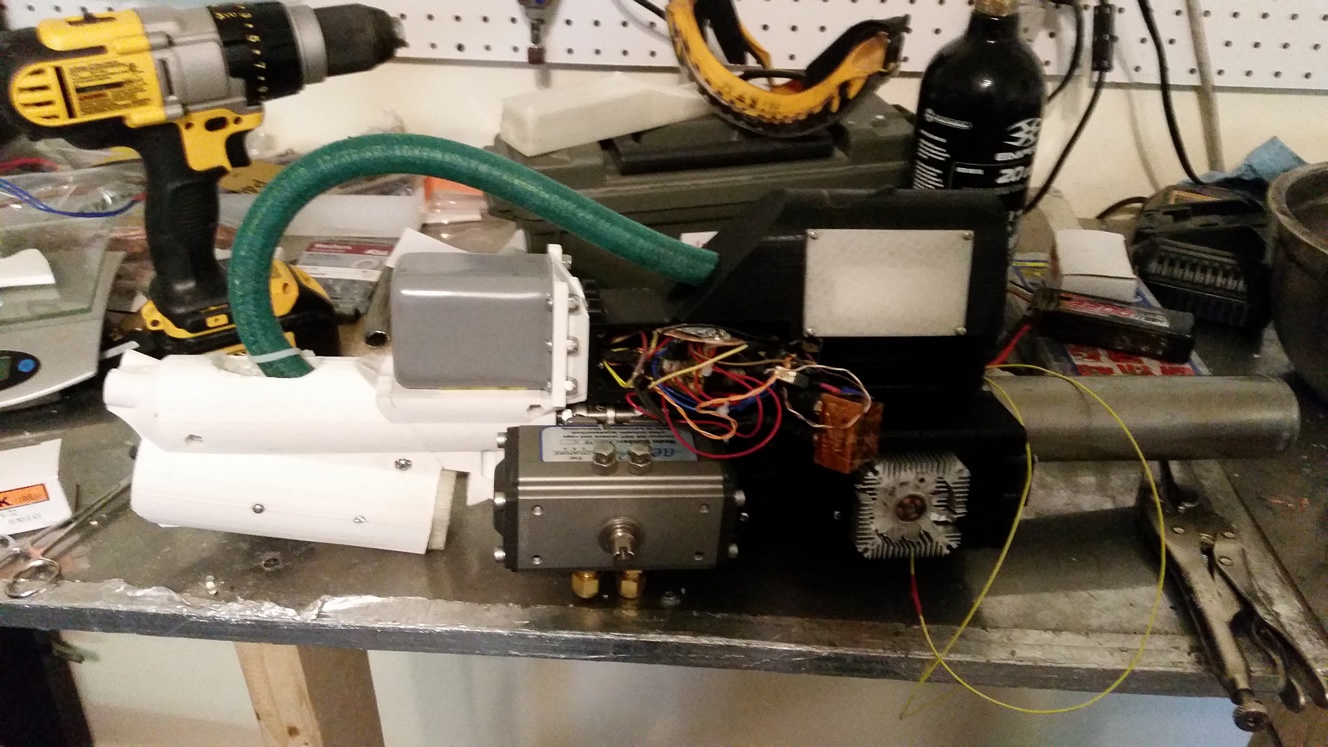

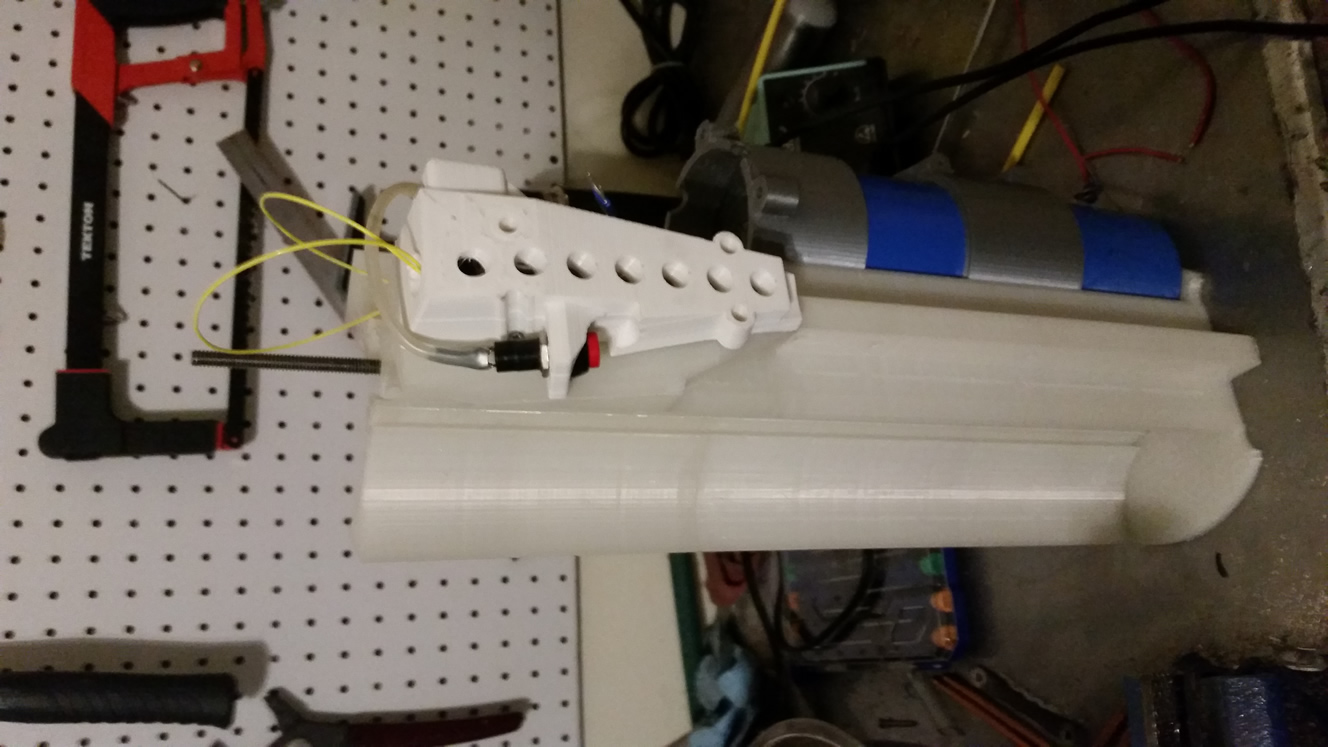

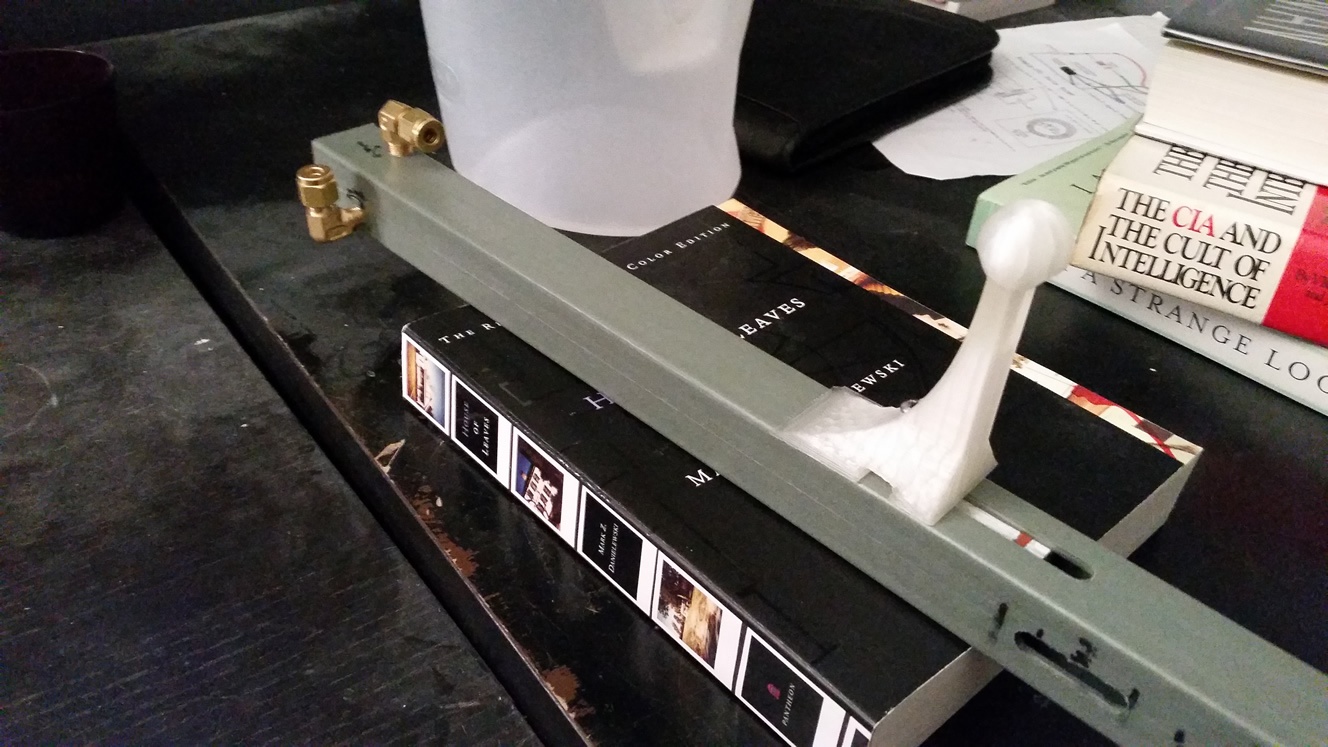

Верхняя часть рельсотрона

Мастера DIY-жанра: рельсотрон — собственными руками - 18

Мастера DIY-жанра: рельсотрон — собственными руками - 19
Рельсотрон может стрелять вольфравоыми, алюминиевыми, углеродными и тефлоновыми «снарядами»

Мастера DIY-жанра: рельсотрон — собственными руками - 20
система выброса пули

Мастера DIY-жанра: рельсотрон — собственными руками - 21
она же, под другим углом

Мастера DIY-жанра: рельсотрон — собственными руками - 22
Детали и запчасти

Мастера DIY-жанра: рельсотрон — собственными руками - 23

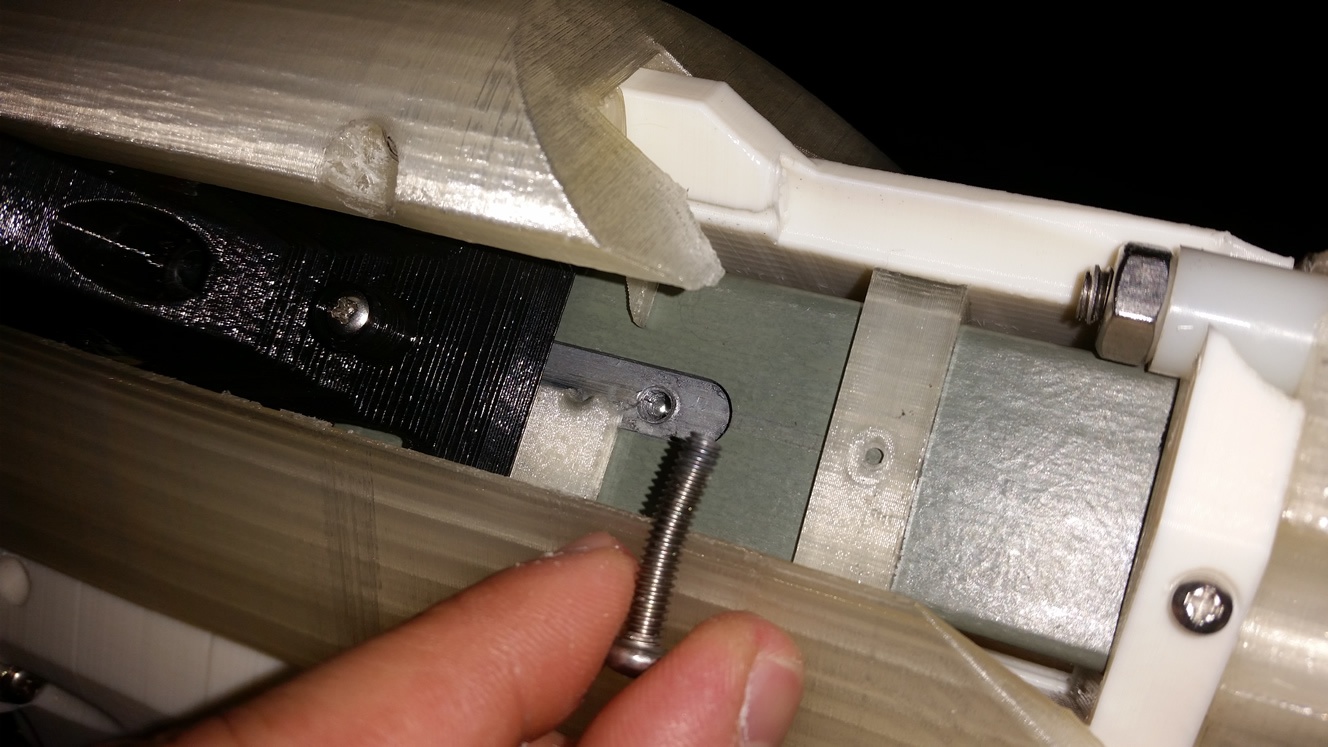

Первый же тест показал несовершенство конструкции: металлический болт поломался вместе с пластиковым корпусом, распечатанном на 3D принтере. Пришлось менять конструкцию и материалы

Мастера DIY-жанра: рельсотрон — собственными руками - 24

Мастера DIY-жанра: рельсотрон — собственными руками - 25

Мастера DIY-жанра: рельсотрон — собственными руками - 26

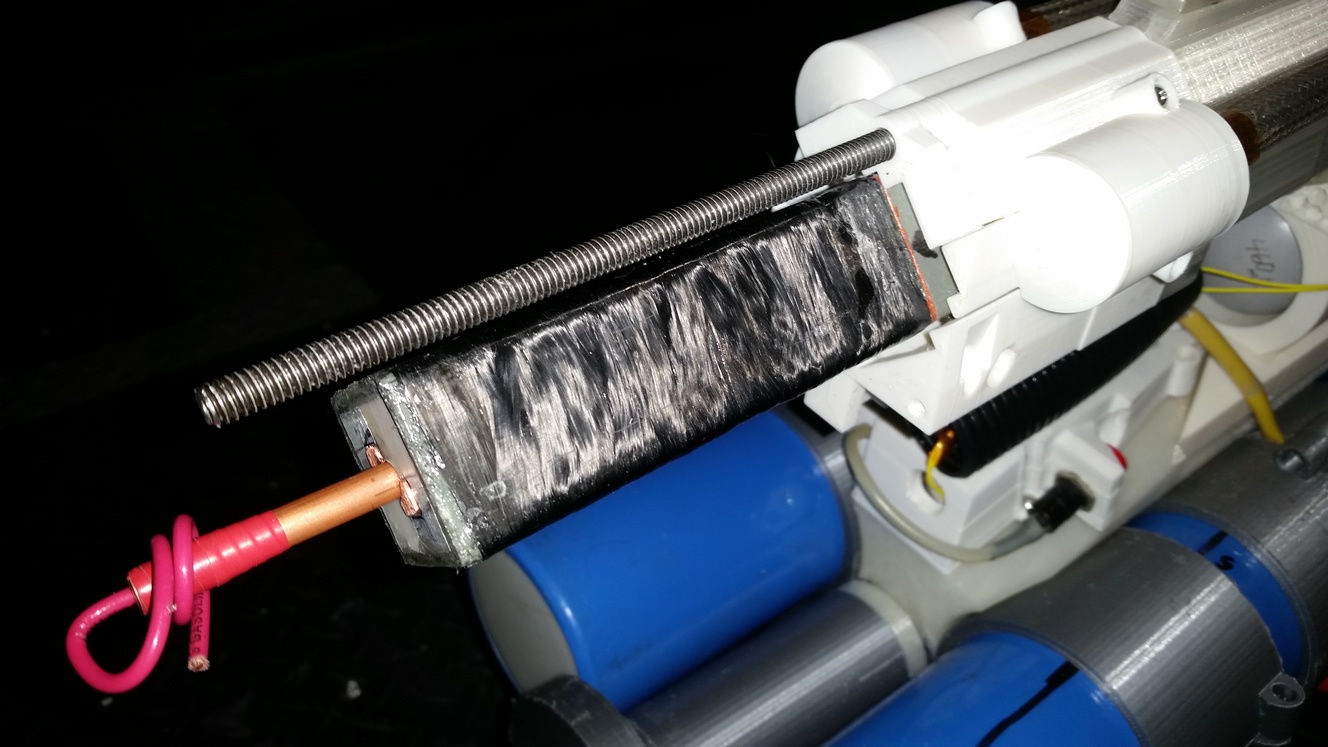

Повреждения разгонной системы плазмой при первом же выстреле

Мастера DIY-жанра: рельсотрон — собственными руками - 27

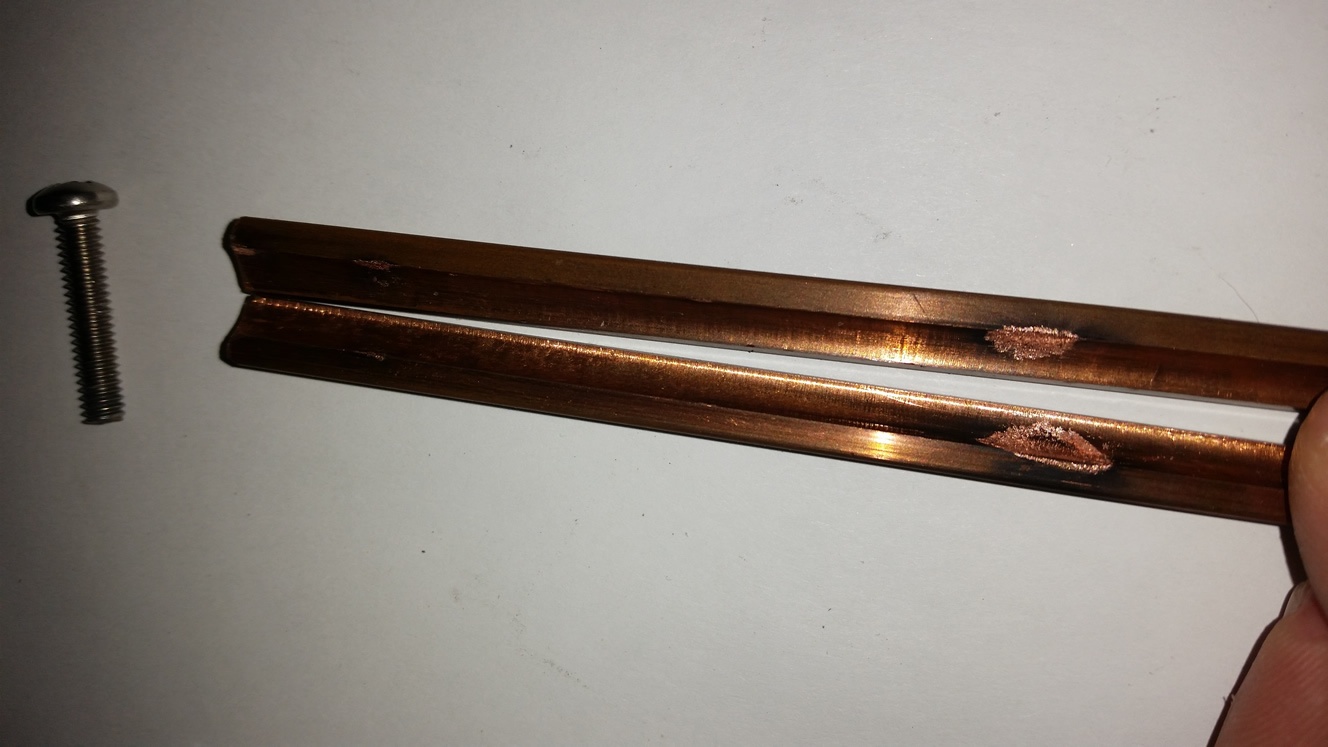

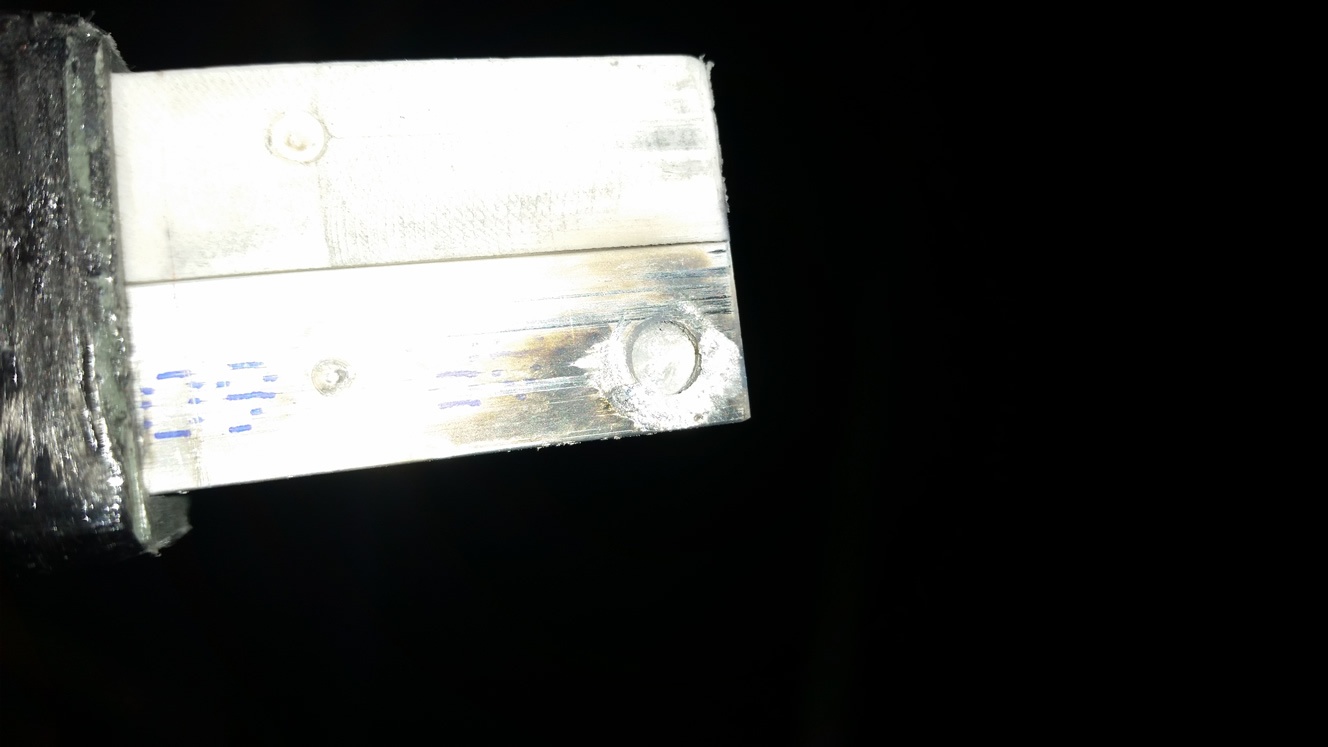

Повреждения «рельс»

Мастера DIY-жанра: рельсотрон — собственными руками - 28

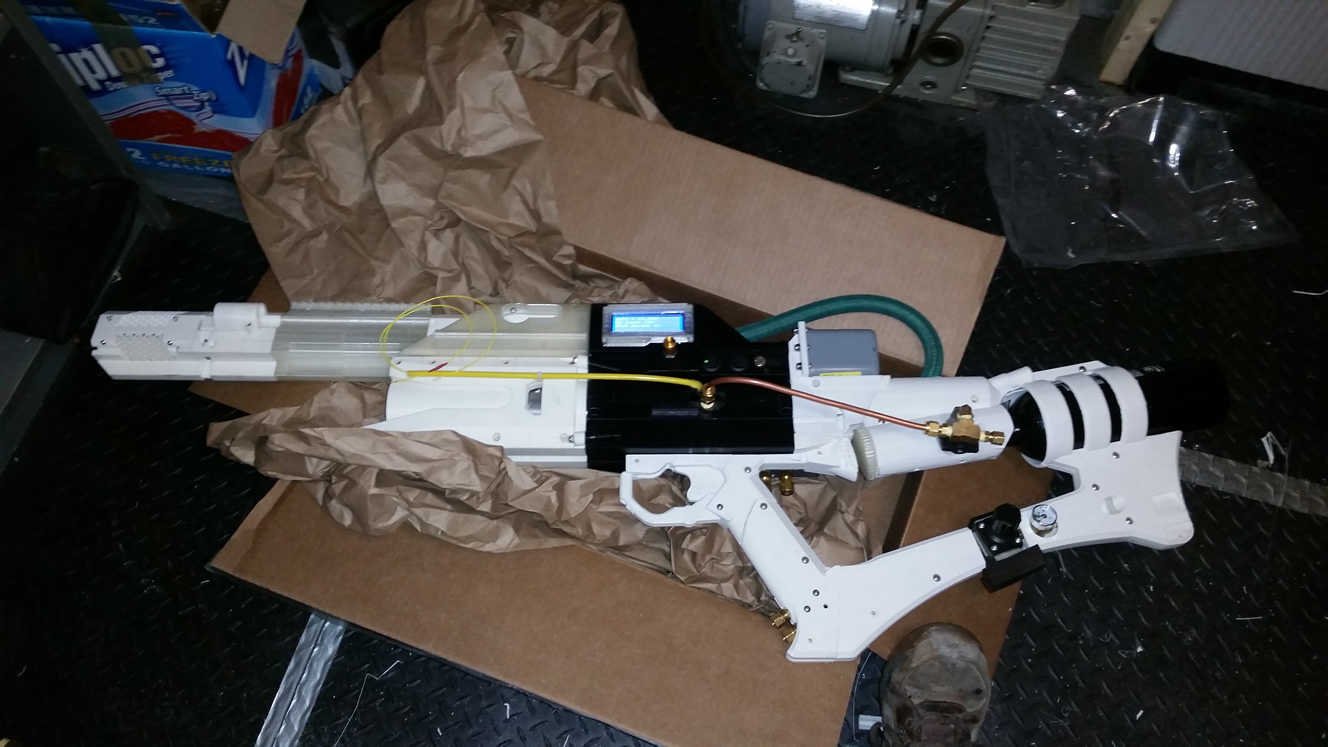

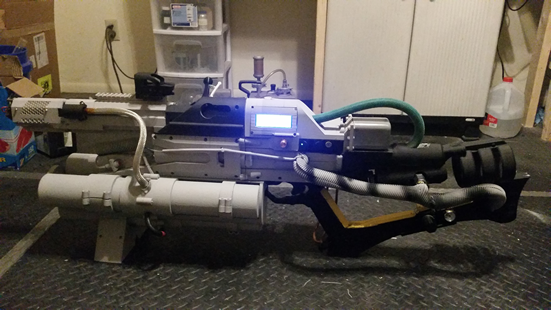

И, наконец, полностью собранный рельсотрон

Больше информации об этом проекте можно найти на страничке автора.
