С незапамятных времён, когда ещё существовали браузеры под ДОС, я взял себе ник Astra.

Поэтому и назвал проект превращения запчасти от майнера с мусорки в годную "отладку", с которым вожусь несколько месяцев, --Аstra_S9_SoC(+FPGA)-- или "платформа Astra9" Собственно, сама плата уже давно запроектирована и наштампована конторой Битмаин невероятно большим тиражом- порядка нескольких сотен тысяч (а то и миллиона) экземпляров. Сотни тысяч этих плат УЖЕ находятся у нас в стране, их не надо тащить с Али. Плата предназначена чисто для управления майнингом на хешплатах и не имеет никакой либо документации. Однако, "сердцем" платы является SoC+FPGA микросхема американской корпорации Xilinx -- ZYNQ 7010 xc7z010-clg400, что позволяет использовать её и как FPGA девборд и как одноплатник

Я взял на себя труд разработать рабочую документацию на эту плату. https://dzen.ru/a/ZtTuMNBQ3gFhmskj

В своих статьях рассмотрю основные варианты применения этого изделия. Как минимум, будут освещены такие вопросы:

0. Никакой возни, раздобыл плату, микро-СД-флешку - и через полчаса всё заработало https://dzen.ru/a/ZtumRpI4dV3u1R7v

1. Привет, народ или Как помигать светодиодом - описано в этой статье

2. Запустить Убунту

Убунту

Убунту

3. Подключить дисплей HDMI и вывести на него картинку, видео и даже иксы

Иксы

Иксы

4. GPIO и как ими управлять

5. I2C, IIC, SMBus и как подключить дисплейчик 1602 по квадратной шине.

LCD 2004 подключен через I2C

LCD 2004 подключен через I2C

иА также через параллельную шину https://dzen.ru/video/watch/66d51b5b19e72a1d4fd7be9c?share_to=link

6. SPI и как подключить дисплейчик 12864 через SPI

ST7920

ST7920

7. Генератор сигналов 0-100+ МГц.

8. Звук через I2S или PWM:

Можно сделать "умную колонку" https://dzen.ru/video/watch/66d4ff9c89907761c8246d9b

Можно синтезировать космические звуки https://dzen.ru/video/watch/66d50cfb9bffdb0602bfaeaa

9. USB

Так что делать со старым антмайнером? Конечно помигать светодиодом! Смотрю объявления, выбираю подходящий вариант

С учётом пересыла выйдет 600-700р

С учётом пересыла выйдет 600-700р

Приобретаю программатор

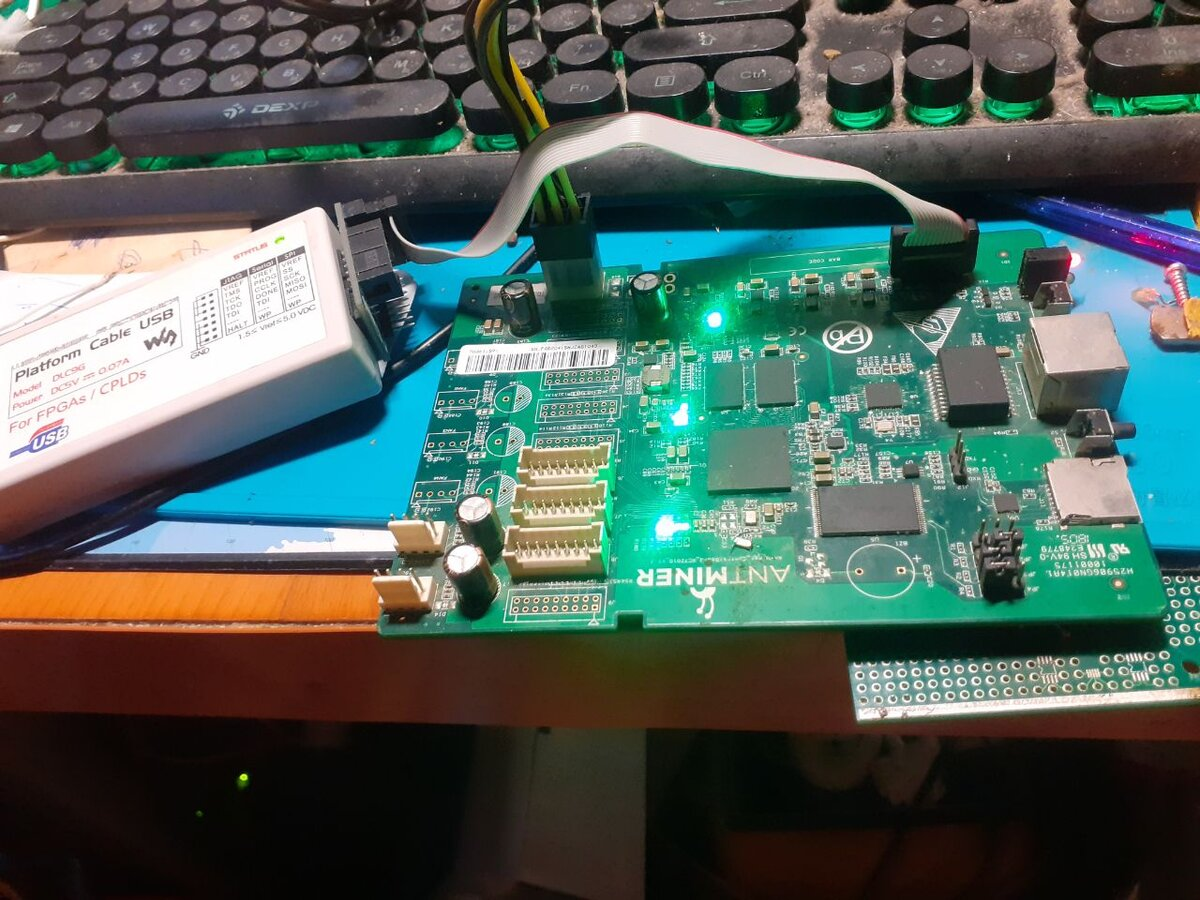

Белая коробочка - программатор

Белая коробочка - программатор

Припаиваю штырьки для программирования

Там шаг 2мм!

Там шаг 2мм!

Припаиваю осциллятор кварц тактовый генератор

Распаиваю кварцевый резонатор для тактирования FPGA в данном примере (это в последствии не пригодилось , тактирование прекрасно берётся из PS части)

Все "Блинки" готовые примеры с Гитхаба не работали, пришлось сделать самому

Открываю Виваду

Отладочная плата с жирной ПЛИС за 500р или что делать со старым антмайнером — как я делаю собственную платформу - 8

Открываю проект

Файлы проекта приложу

Файлы проекта приложу

Жду, пока загрузится

Процесс не быстрый

Процесс не быстрый

Загрузился, запускаю синтез

Синтез

Синтез

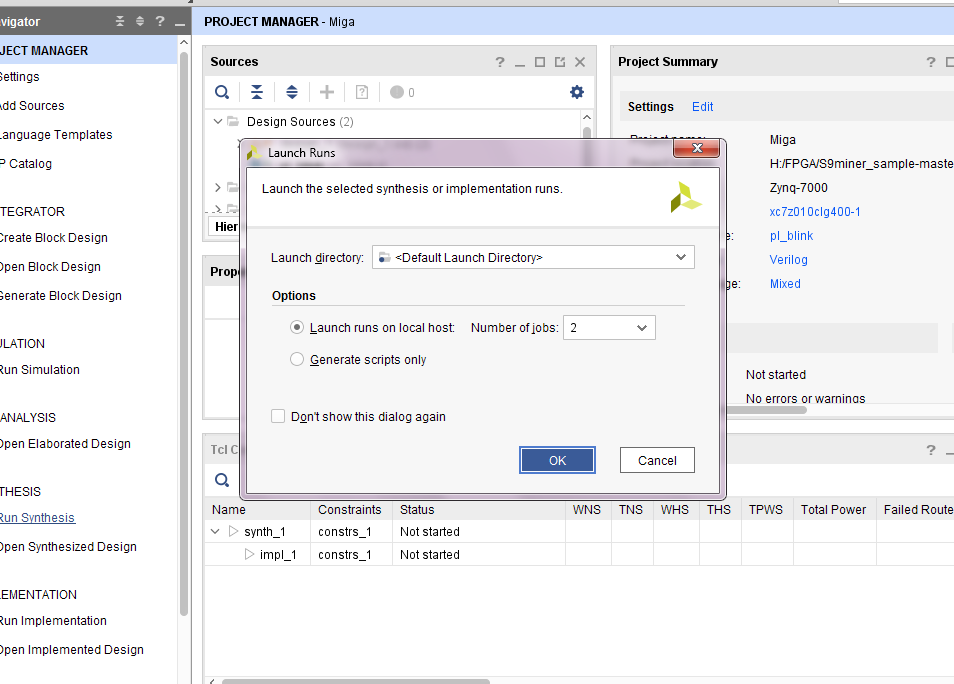

ОК

Отладочная плата с жирной ПЛИС за 500р или что делать со старым антмайнером — как я делаю собственную платформу - 12

Кажется, что ничего не происходит

Процесс пошел!

Процесс пошел!

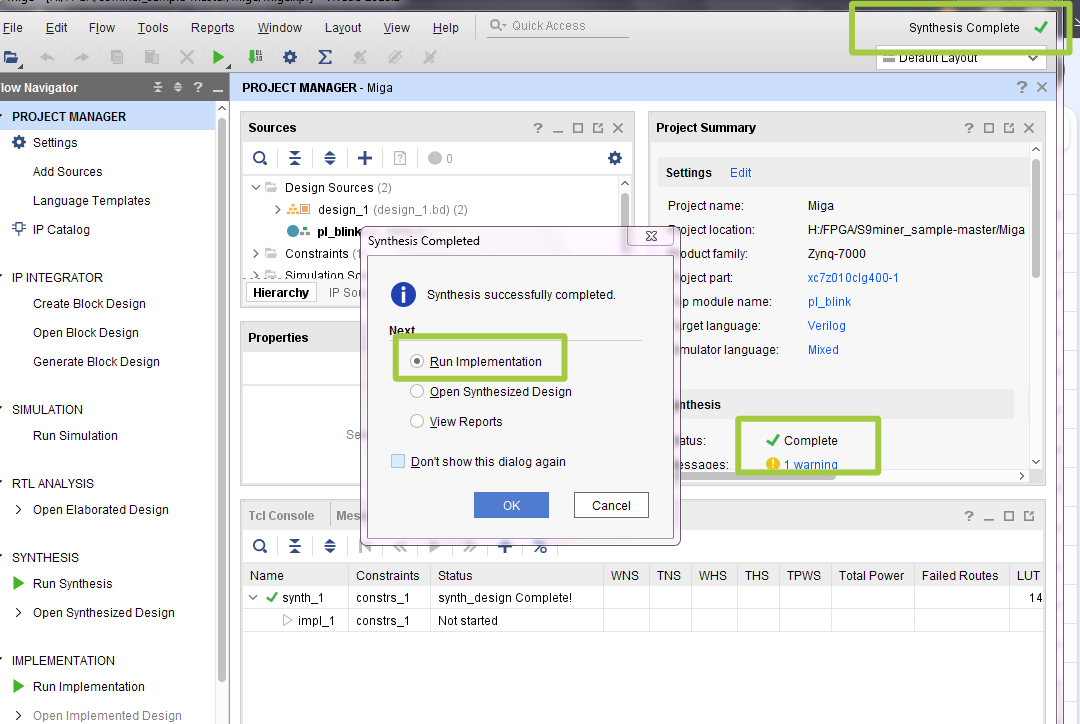

Синтез готов, очередь инкубации Имплементации

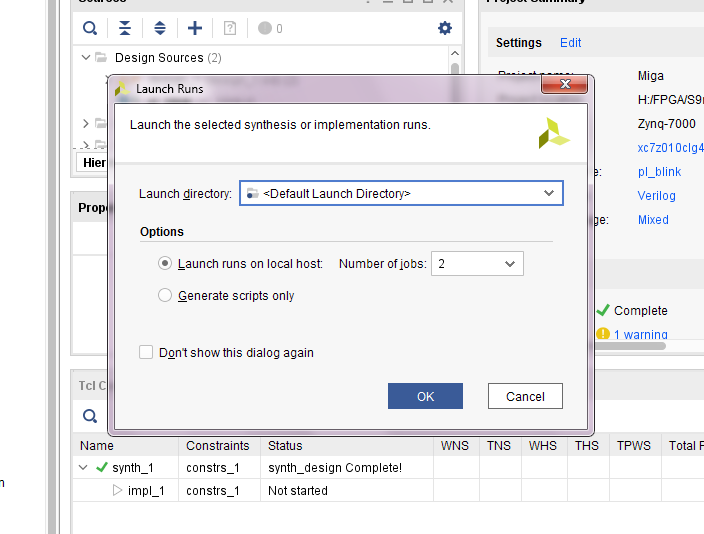

ОК

ОК
ОК

ОК

Генерируем Битстрим

Отладочная плата с жирной ПЛИС за 500р или что делать со старым антмайнером — как я делаю собственную платформу - 16

Затем открываем диспетчер соединений

Отладочная плата с жирной ПЛИС за 500р или что делать со старым антмайнером — как я делаю собственную платформу - 17

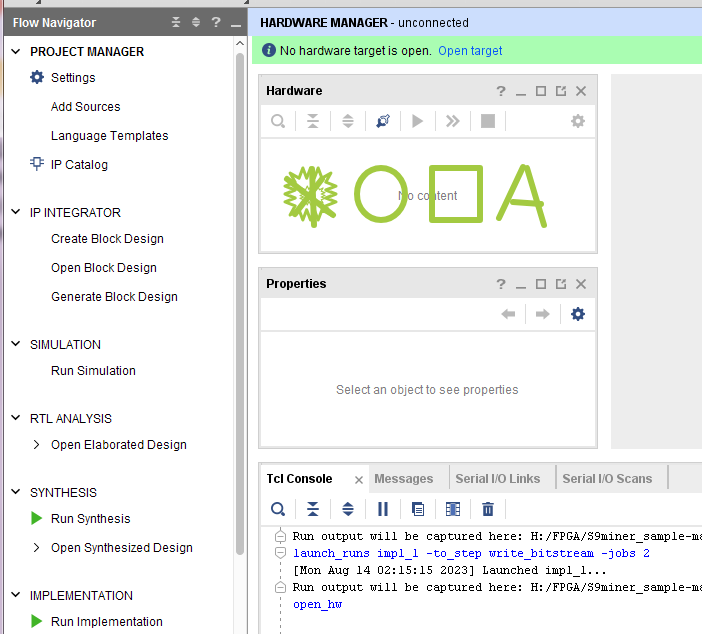

А там - пусто

Что то пошло не так

Что то пошло не так

Подключаю прогер, подаю питание на плату, жму на карданчик

Отладочная плата с жирной ПЛИС за 500р или что делать со старым антмайнером — как я делаю собственную платформу - 19

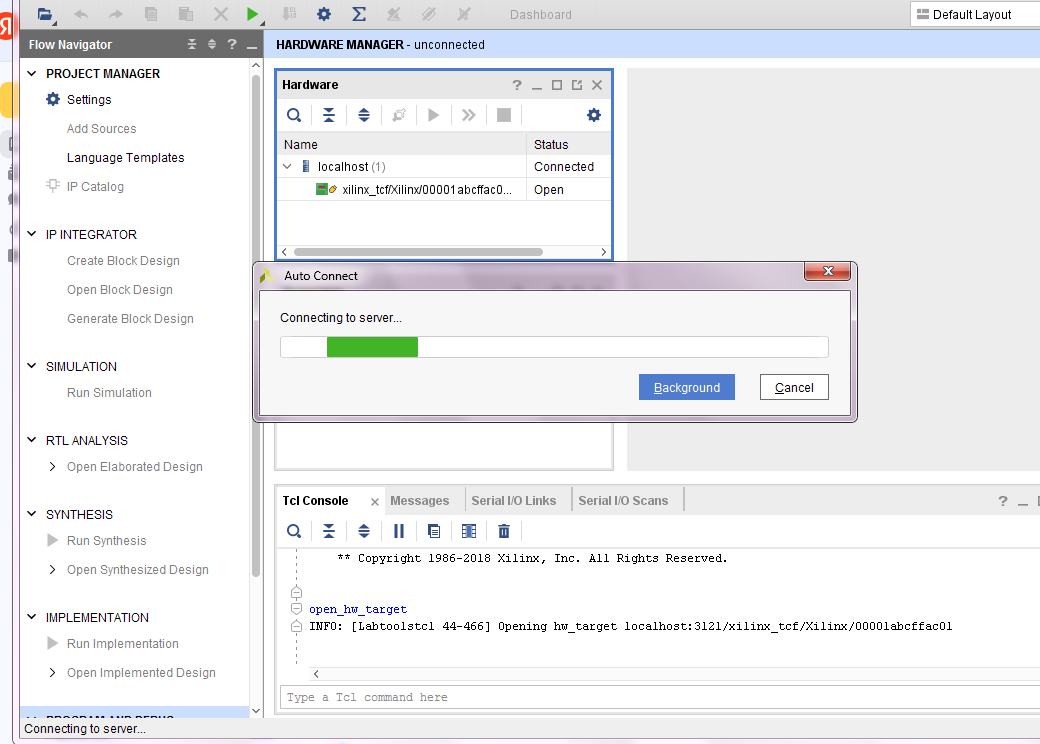

Ага, зашевелилось

Отладочная плата с жирной ПЛИС за 500р или что делать со старым антмайнером — как я делаю собственную платформу - 20

Плата определилась , буду её программировать

Отладочная плата с жирной ПЛИС за 500р или что делать со старым антмайнером — как я делаю собственную платформу - 21

Заливается в плату битстрим

Отладочная плата с жирной ПЛИС за 500р или что делать со старым антмайнером — как я делаю собственную платформу - 22

Ура, замигало!

Отладочная плата с жирной ПЛИС за 500р или что делать со старым антмайнером — как я делаю собственную платформу - 23

Файл проекта https://github.com/astranome/Astra_S9_FPGA/blob/main/Miga.7z

продолжение следует :

монитор и квадратики https://dzen.ru/media/id/64961f2d1801f95c29dcc4a4/hdmi-na-astras9fpga-6520c2413078d4542296270b

Убунта и Дебиан https://dzen.ru/a/ZSC3UILJ8CRFd9iu?referrer_clid=1400&
