Делаем Wi Fi антенну из подручных средств
Привет всем. Сразу хотел бы сказать, что я не гнался за серьёзным улучшением, но стандартной антеннки мне не хватало, ну и наверно это больше делалось "От делать нечего". Сделать такую антенну легко, и в магазин идти не придется.

Вот так выглядит антеннка, которая у меня шла с PCI картой.
Делаем Wi Fi антенну из подручных средств

Разберем её, просто прокрутив шов.
Делаем Wi Fi антенну из подручных средств

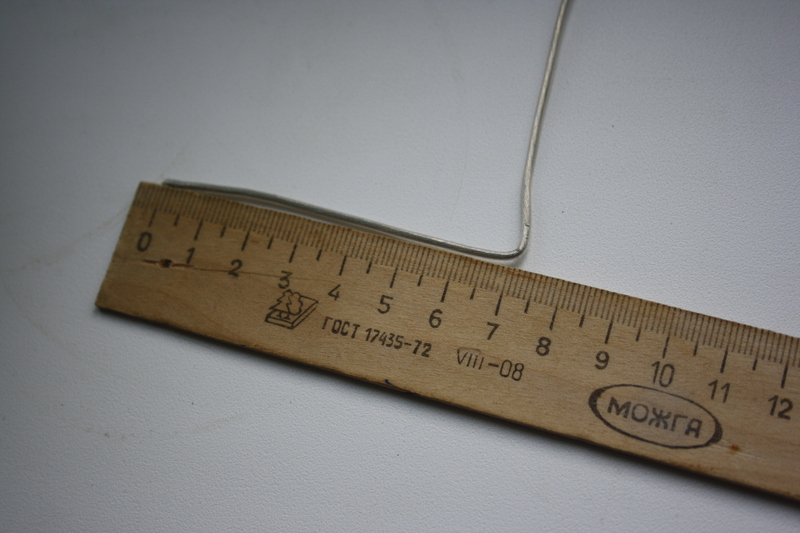

Возьмем медный провод, отмерим ~7см и запомним место, можно просто загнуть.
Делаем Wi Fi антенну из подручных средств

От места сгиба сделаем 7 витков по обычному саморезу
Делаем Wi Fi антенну из подручных средств

Далее отмеряем от витков ~2,5см и отрезаем.
Делаем Wi Fi антенну из подручных средств

Берем нашу стандартную антеннку и отрезаем конец, чуть больше половины.
Делаем Wi Fi антенну из подручных средств

Далее припаиваем короткий конец к антеннке.
Делаем Wi Fi антенну из подручных средств

Делаем Wi Fi антенну из подручных средств

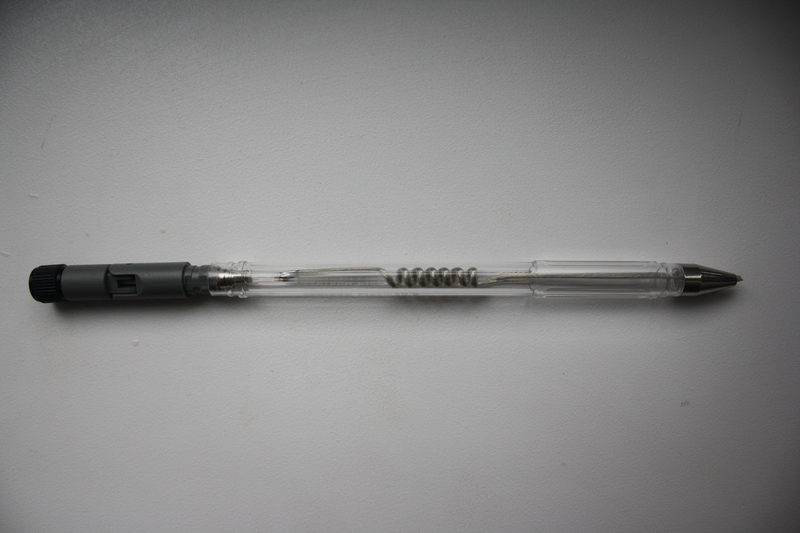

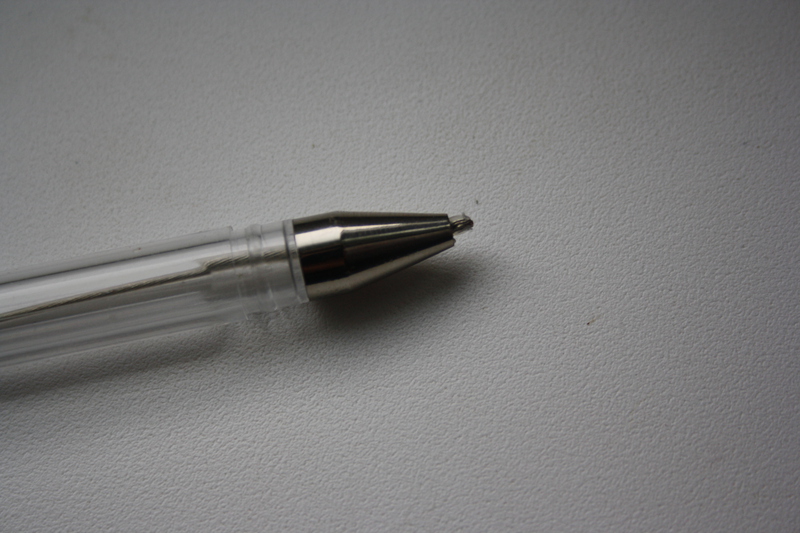

Чтобы антенна не болталась, я одел трубку от гелиевой ручки.
Делаем Wi Fi антенну из подручных средств

Делаем Wi Fi антенну из подручных средств

Делаем Wi Fi антенну из подручных средств

После данных манипуляция, приём стал меня устраивать, и я убил 10 минут времени с пользой.
Всем спасибо за прочтение.
