На сегодняшний день, одним из самых популярных запросов в области профессионального оснащения аудио и видео оборудованием является «оснащение переговорных комнат, конференц залов, кабинетов руководителей и залов совещаний», а также «системы для совместной работы». Люди практически живут с мобильными устройствами, ноутбуками, нетбуками, планшетами, вместо распечатанных бумаг, книг и журналов. Соответственно, приходя на совещания или как любят говорить в западных компаниях – митинги, гораздо проще принести с собой мобильное устройство, с помощью которого можно успеть в несколько кликов отредактировать документ под необходимые условия или требования.
Поэтому BYOD устройства все чаще применяются компаниями для совместной и упрощенной работы.
Сегодня существует масса интересных рабочих аппаратных и софтверных приложений для реализации функционала. Практически все мировые компании, занимающиеся системами коммутации, разрабатывают, выпускают и совершенствуют свои собственные BYOD устройства.
Barco ClickShare
Barco является одной из первых компаний, которая выпустила стабильно работающую систему с дополнительными кнопками для облегчения подключения устройств по беспроводной сети.
Из особенностей – есть подключаемые кнопки, которые упрощают подключение устройств. Кнопки имеют интерфейс – USB-A или USB-C, не требуют дополнительного питания. Также предусмотрена возможность передачи по беспроводной сети. Дополнительные функции – комментарии, обратное управление с сенсорных дисплеев и другие, предусмотрены в старших версиях.
Для первого подключения кнопки — пользователю требуется зайти в проводник и запустить соответствующий файл (для операционной системы Windows или Mac), после этого кнопка будет работать. Производители обещают, что в следующей версии прошивки, запуск файла будет происходить автоматически.
Существуют две основные линейки – простая в использовании ClickShare и бюджетная wePresent. Линейка Clickshare имеет в составе 5 основных моделей с возможностью приобретения дополнительных аксессуаров – беспроводных кнопок.

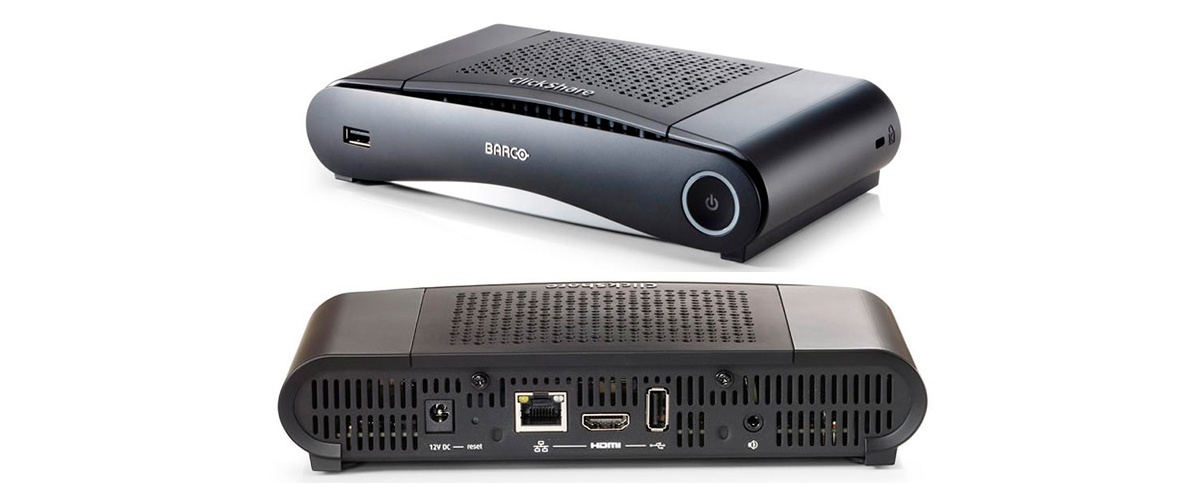

CS-100 Huddle — базовая модель, не имеет беспроводных кнопок, оснащена одним выходом HDMI для подключения к основному средству отображения – телевизору, проектору, и другим. Обеспечивает подключения до 8 пользователей, однако публиковать контент может только один пользователь. BYOD устройство CS-100 Huddle можно подключить в корпоративную сеть для централизованного управления или предоставления доступа к точкам доступа Wi-Fi. Для отображения контента с мобильных устройств iOS и Android требуется скачать бесплатное приложение ClickShare на свое устройство.
CS-100 – модель, имеющая все характеристики предыдущей модели, но в комплекте уже имеет одну беспроводную кнопку USB-A. BYOD устройство Barco ClickShare CS-100 Huddle
и CS-100 подходят для небольших переговорных комнат и малых конференц-залов, где достаточно отображения одного основного источника изображения в один момент времени без использования дополнительных функций.

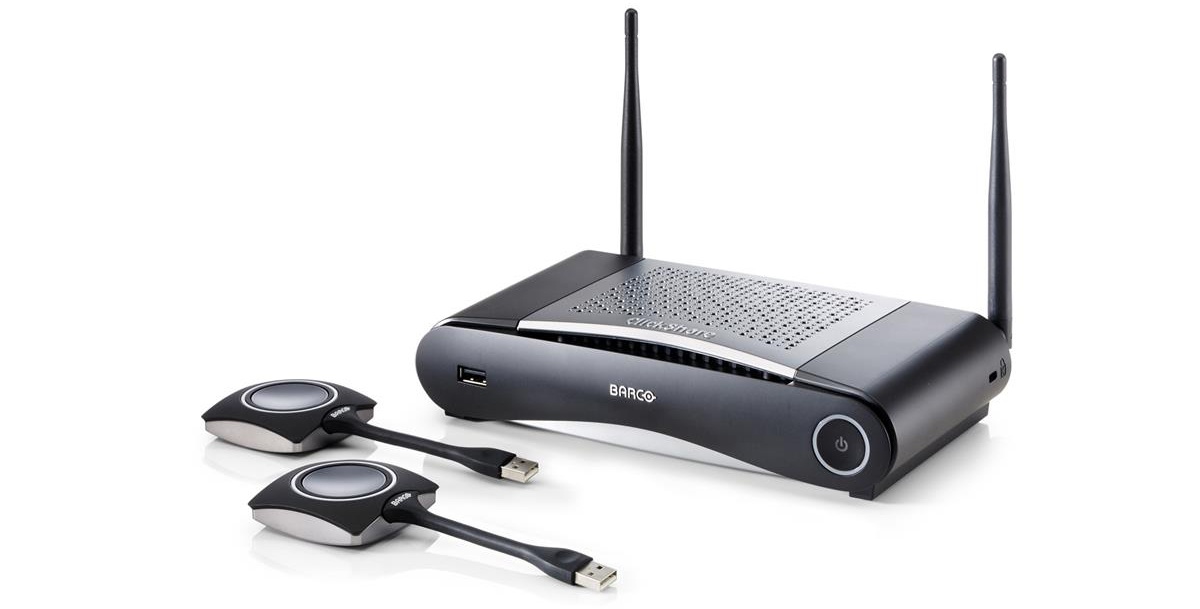

CSE-200 – переходная модель, для применения в конференц-залах среднего размера. Отличается от серии CS-100 возможностью отображения контента одновременно от двух пользователей.
Модель дополнительно оснащена функцией удаленного управления через сенсорные экраны. В комплекте – 2 кнопки USB-A. Для передачи контента с мобильных устройств CSE-200 обеспечивает поддержку приложений Google Cast для iOS и Android, а также Airplay.
CSE-200+ – модель, предназначаемая для использования в переговорных комнатах, где требуется коллективная работа с поддержкой отображаемого разрешения 4К (3840х2160), 30 к/с. Имеет весь функционал, что и модель Barco ClickShare CSE-200 с дополнительными функциями в виде комментариев и пояснений. Ожидается поддержка Miracast. В комплекте – 2 кнопки USB-A.

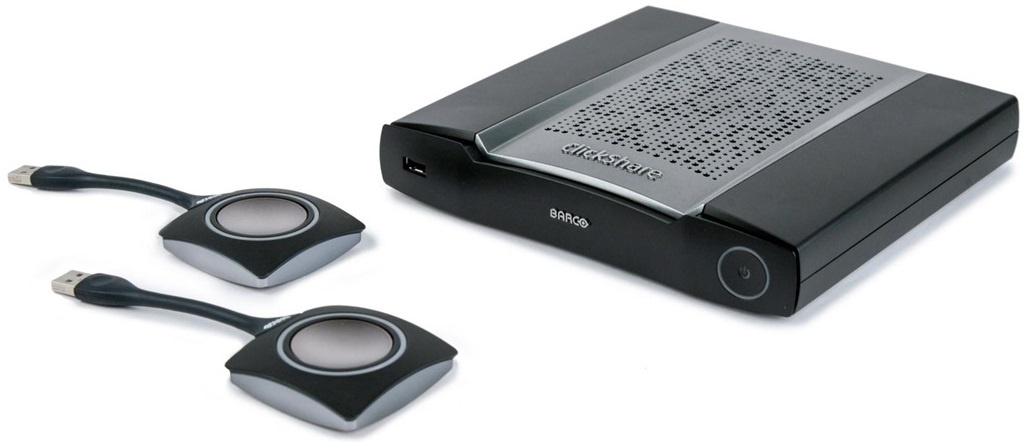

CSE-800 – топовая модель, предназначенная для использования в больших залах заседаний, конференц-залах, залах принятия решений. Поддерживает все функции предыдущих моделей. Дополнительно имеет 2 входа и 2 выхода HDMI, позволяет выводить до 8 одновременных источников (по 4 на каждый экран с разрешением 4K (3840x2160), 60Гц), имеет возможность ручной и автоматической модерации контента, позволяет обмениваться мнениями через экран сообщений. Функционал позволяет выводить доску для рисования с возможностью последующего сохранения рабочей области в формате PDF. 2 сетевых интерфейса позволяют обеспечить раздельное одновременное подключения к различным сетям – например, внешней и корпоративной. В комплекте – 4 кнопки USB тип A с кейсом для хранения.
К любой модели можно докупить дополнительные беспроводные кнопки Barco ClickShare Button. Доступно две версии – с поддержкой USB-A и USB-C.
Когда BYOD устройств ClickShare много и они подключены к локальной сети для централизованного управления – новые кнопки можно подключить удаленно через компьютер, используя программное приложение ClickShare Button Manager.
Помимо отдельных кнопок можно приобрести комплект из двух кнопок USB-A с лотком ClickShare Tray.

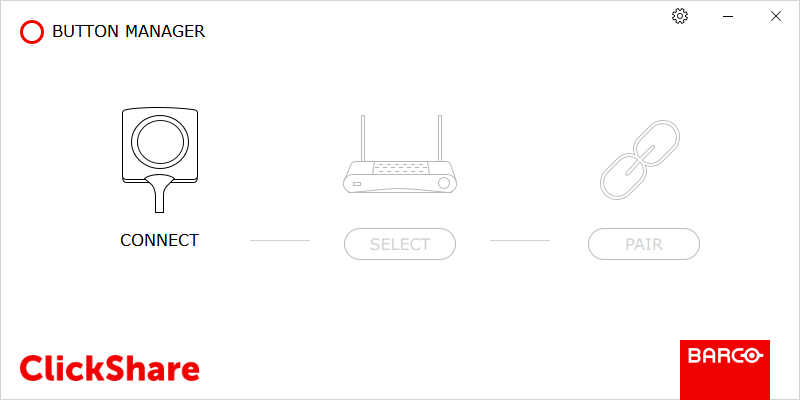

Бесплатный специализированный пакет расширения, который позволяет автоматически запускать приложение при подключении беспроводной кнопки ClickShare Button (для Windows и MacOS) и дополнительно имеет драйвер расширенного рабочего стола для работы в режиме презентации PowerPoint на операционной системе Windows.
Сервер обеспечивает централизованное управление устройствами ClickShare и wePresent, мониторинг работоспособности и состояния устройств в режиме реального времени, позволяет удаленно обновлять программное обеспечение, управлять пользователями и их ролями, получать аналитику по использованию каждого устройства. Один сервер управления XMS-110 может управлять 500 устройствами.
| CS-100 Huddle | CS-100 | CSE-200 | CSE-200+ | CSE-800 | |
|---|---|---|---|---|---|
| Поддерживаемые операционные системы |
Windows 7, 8, 8.1, 10 — 32 или 64-разрядная; macOS 10.12, 10.13, 10.14 (Mojave); Android 7;, 8 и 8.1 (приложение ClickShare); iOS 10;, 11 и 12 (приложение ClickShare) |
||||
| Поддержка AirPlay | — | — | Mirroring iOS (AirPlay) от iOS 9.0 до iOS 12 / Mac OS 10.14 | Mirroring iOS (AirPlay) от iOS 9.0 до iOS 12 или Mac OS 10.14 (Mojave) | Mirroring iOS (AirPlay) от iOS 9.0 до iOS 12 / Mac OS 10.14 |
| Поддержка Google Cast | — | — | Android 8.1 Oreo | Android 8 | Android 8.1 Oreo |
| Поддержка Miracast | — | — | — | Windows 10 (ожидается) | — |
| Выходные интерфейсы | 1xHDMI | 1xHDMI | 1xHDMI | 1xHDMI | 2xHDMI |
| Входные интерфейсы | — | — | — | 1xHDMI | 2xHDMI |
| Количество одновременно отображаемых источников | 1 | 1 | 2 | 2 | 8 (4 на каждый экран) |
| Количество одновременных подключений | 8 | 8 | 16 | 16 | 64 |
| Выходное разрешение | 1920x1080 @ 30 | 1920x1080 @ 30 | 1920x1080 @ 30 | 3840х2160 @ 30 | 3840х2160 @ 60 |
| Примерная стоимость РРЦ (на 2019 год) | 750 USD | 1000 USD | 1750 USD | 2250 USD | 3950 USD |
Barco wePresent
Линейка wePresent была выпущена несколько позже как более бюджетная линейка ClickShare. В модельном ряду представлено 3 основных модели. У данных моделей нет кнопок для передачи контента, однако можно сделать флешку. В основном данная серия подходит для не очень больших переговорных комнат или для сферы образования, где требуется беспроводная передача аудио и видео контента с принесенных пользователями устройств.
Все устройства работают с AirPlay, оснащены WLAN и могут работать на частотах 2,4ГГц или 5 ГГц, поддерживают работу с зеркалированием рабочего стола или работу с расширенным рабочим столом, разделение рабочего стола на 4 области для отображения 4 источников, контроль и модерацию отображаемого контента, подключение USB мыши или сенсорных дисплеев, поддержку функции MirrorOp.
WiPG-1000P – базовая модель. Вместо беспроводных кнопок есть возможность создания флешки с ПО и через приложение MirrorOp передавать контент на средство отображения. Barco WiPG-1000P имеет 1 HDMI и 1 VGA интерфейс для подключения к средству отображения. Позволяет поддерживать удаленное управление источником контента через сенсорные панели.
WiPG-1600W – более мощная модель, вобравшая в себя все функции предыдущей, а также позволяющая выводить виртуальную классную доску (для рисования), а также добавлять комментарии. Дополнительно можно воспроизводить контент непосредственно с flash-USB накопителя, подключая в WiPG-1600 без использования дополнительных устройств (ПК или мобильных устройств). Питание устройства может быть обеспечено по PoE.
WiCS-2100 – более мощная модель, позволяющая работать в продвинутом режиме AirPlay, настраивать раскладки экрана – при отображении 2-3 одновременных отображаемых источников контента. Также данная модель обеспечивает поддержку Google Chromecast, PoE, ECO режим и другие функции.
| WiPG-1000 | WiPG-1600W | WiCS-2100 | |
|---|---|---|---|
| Поддерживаемые операционные системы |
Windows 7, 8, 10 и более поздние версии; macOS X, 10.9 и более поздние версии; Android 4.1 и более поздние версии; iOS 9 и более поздние версии; |
||
| Поддержка AirPlay | Базовая | Базовая | Продвинутая |
| Разрешение 1080p | ● | ● | ● |
| Количество подключенных пользователей | 64 | 64 | 64/32 |
| Сеть (LAN) | 10/100M LAN | 10/100/1000M LAN | 10/100/1000M LAN |
| Wi-Fi | 2.4ГГц (b/g/n) / 5ГГц (a/n) | 2.4ГГц (b/g/n) / 5ГГц (a/n/ac) | |
| WebSlides | ● | ● | ● |
| Фиксированная раскладка экрана | ● | ● | Настраиваемая раскладка экрана |
| Расширенный рабочий стол | ● | ● | ● |
| Модерация и управление | ● | ● | ● |
| USB подключения | ● | ● | ● |
| Поддержка сенсорных экранов | single | multi | multi |
| Автоопределение разрешения средства отображения | ● | ● | |
| Комментарии | ● | ● | |
| Интерактивная доска | ● | ● | |
| Встроенный USB проигрыватель | ● | ||
| USB гостевой доступ | ● | ● | ● |
| Видео трансляция | ● | ||
| Работа в режиме дистрибьютера | ● | ● | |
| PoE | ● | ● | |
| Экран предварительного просмотра | ● | ||
| Динамическое расположение экрана | ● | ||
| Google Cast | ● | ||
| Примерная стоимость РРЦ (на 2019 год) | 40551 руб. | 71744 руб. | 88428 руб. |
Вывод
Подводя итоги между двумя линейками ClickShare и wePresent – первая основана на беспроводных подключаемых кнопках, вторая — на беспроводной передачи с дополнительными флешками и использованием программного обеспечения MirroOp. Линейка ClickShare – более премиальная линейка, в основном нацеленная на использование в помещениях, куда приходит большое количество гостей и требуется простота в подключении без лишних заморочек, с широким функционалом. Другая линейка тех же BYOD девайсов – wePresent направлена на работу в тех же помещениях, однако за счет требования в использовании дополнительного программного обеспечения накладывает некоторые сложности в настройке, например, флешек для передачи контента.
Benq InstaShow
Benq представила достаточно интересный вариант решения задачи вывод изображения со своего устройства. В линейке BYOD устройств доступны две модели – WDC10C/WDC20.
Каждая модель имеет базовый блок, 2 кнопки HDMI & USB-A или USB-C и пластиковый кейс для хранения кнопок.
Предыдущая модель WDC10 уже не доступна. Идеология работы заключается в подключении беспроводных кнопок к принесенному ноутбуку и передача контента по беспроводной сети. Базовая модель предыдущего поколения WDC10 и нового WDC10C – работает только с беспроводными кнопками. Модель WDC20 позволяет также передавать контент по беспроводной сети, подключая принесенные устройства пользователей – BYOD устройства по беспроводной сети Wi-Fi.

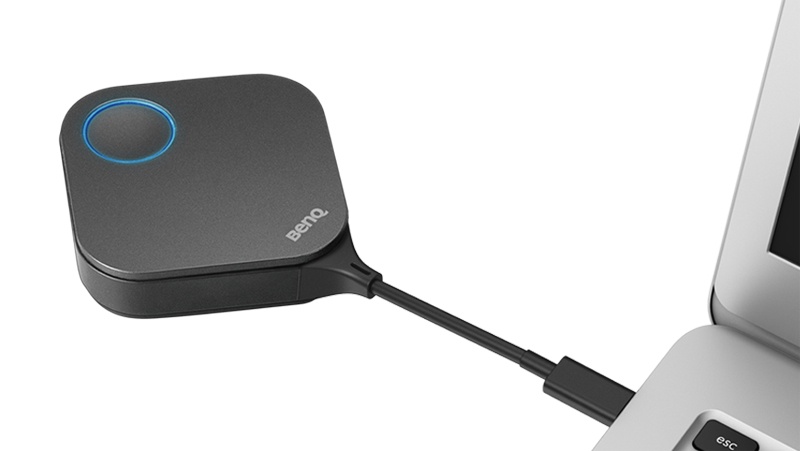

Стандартная кнопка имеет два кабеля – 1хHDMI для передачи видео сигнала и 1xUSB (type A) для питания.
С одной стороны – это плюс, так как не требуется установка дополнительного программного обеспечения на подключаемое устройство (BYOD), с другой стороны – накладывает определенные трудности, так как не каждый ноутбук оснащен разъемом HDMI и USB type A.
Поэтому спустя некоторое время компания BenQ выпустила обновленную версию WDC10C, которая поставляется с двумя кнопка с разъемом USB-C.
Кнопки USB-C можно также докупить отдельно для предыдущей версии WDC10.
Модель WDC20 имеет схожую идеологию, однако позволяет дополнительно передавать контент с мобильных устройств по беспроводной сети Wi-Fi. Кнопки для модели WDC20 имеют несколько другой дизайн – они чуть больше по размеру. Каждая кнопка имеет по одному интерфейсу HDMI и USB-A. Кнопок с одним разъемом USB-C пока не предусмотрено, но производитель обещает выпустить чуть позже.
Важный момент, что кнопки от модели WDC20 не подходят к модели WDC10 и наоборот.
| WDC10 | WDC20 | |
|---|---|---|
| Дальность передачи данных от кнопки к базовому блоку | 8 метров | 15 метров |
| Количество одновременных соединений | 16 пользователей | 32 пользователя |
| Поддерживаемое выходное разрешение | 1920 x 1080 @ 30 | 3840 x 2160 @ 60 |
| Поддержка мобильных устройств | Не поддерживает | Airplay для IOS; InstaShare App для Android |
| Разделение экрана | — | 4 экрана |
| Поддержка сенсорных дисплеев и HID устройств | — | Присутствует |
| Примерная стоимость РРЦ (на 2019 год) | 1200 USD | 2000 USD |
Extron Sharelink
Устройство, относящееся к профессиональному оборудованию. Не имеет кнопок с разъемами USB-C, USB-type A или HDMI. Позволяет выводить видео-аудио контент только при подключении по беспроводной сети. Для России сертифицирована версия ShareLink 200 N без встроенной беспроводной точки доступа – соответственно потребуется доустановка дополнительной выносной точки доступа.

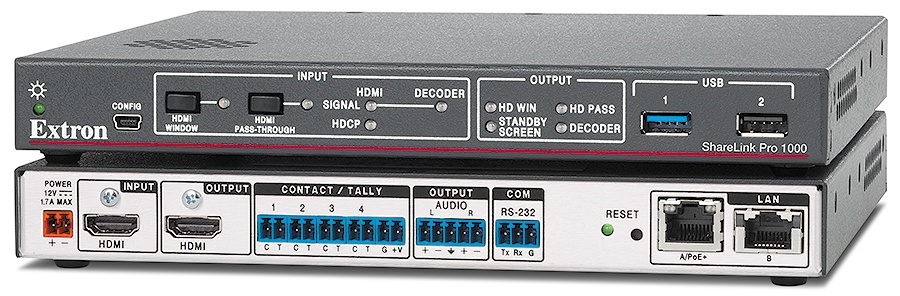

А также более функциональная обновленная версия — ShareLink Pro 1000.
Для передачи контента с любого устройства – потребуется скачать приложение Sharelink в AppStore или Google Play. На компьютеры также необходимо скачать приложение непосредственно с самого устройства для дальнейшего отображения контента. Однако существует 2 версии ПО – Lite и Pro. Lite – не требует инсталляции (для компьютеров с закрытыми административными правами), Pro-версия требует прав администратора для установки и позволяет передавать аудио и видео сигналы, а также открывает дополнительные функции.
Дополнительно, пользователь может воспользоваться флеш-накопителем с ПО для передачи контента и видео в режиме реального времени без установки дополнительно ПО на гостевой компьютер.
В качестве дополнительной функции предусмотрено воспроизведение контента с флеш-накопителя, при подключении к устройству в свободный вход USB-A.
Устройство позволяет отображать видео сигнал на полный экран или выводить сигнал в одно из 4–х окон. Версия Sharelink Pro 1000 поддерживает отображения контента с разрешением 4К или 4-х одновременных изображения с разрешением 1080p каждое.

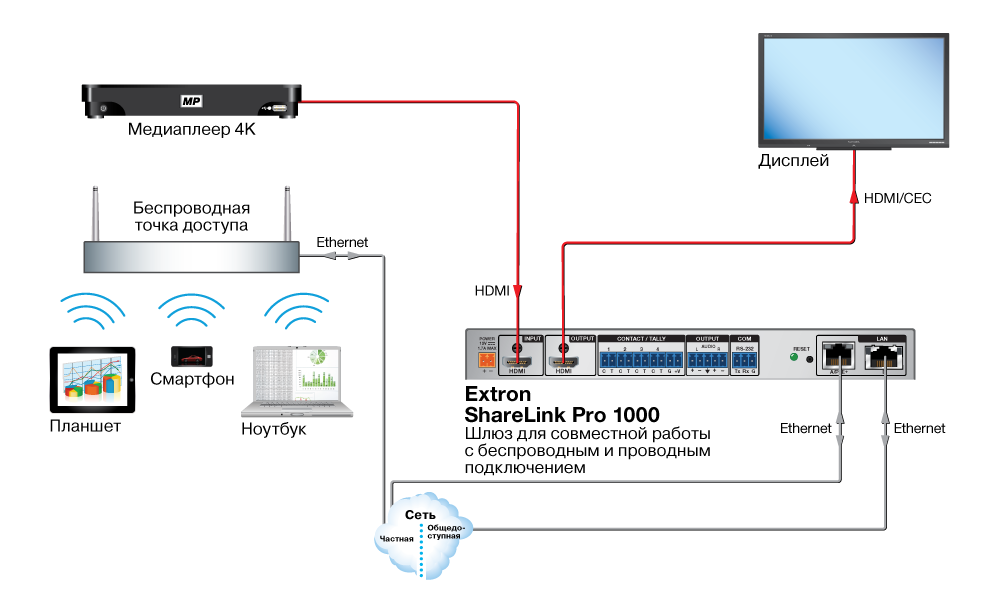

Устройство Sharelink Pro 1000 может работать со специализированными видео кабелями ShowMe, которые оснащены кнопками – некоторый заменитель беспроводных кнопок. Одновременно может быть подключено до 4-х кнопок.
Модель Sharelink Pro 1000 имеет два порта Gigabit Ethernet, которые позволяют разделить гостевую и частную сети для простого доступа к ресурсам. Дополнительно можно управлять дисплеем по встроенному порту RS-232 и CEC через HDMI-интерфейс.
| ShareLink 200 N (60-1508-02) |
ShareLink Pro 1000 (60-1679-01) |
|
|---|---|---|
| Поддерживаемые операционные системы | Windows 7/8/10, macOS (10.7-10.14) Apple iOS 8.0 или поздние, AndroidTM 4.0 или поздние |
Windows 7/8/8.1/10 Apple iOS 9.3 и поздние, Apple macOS 10.11 и поздние Android 5.1 и поздние |
| Поддерживаемое разрешение | 1920 x 1080 @ 30 | 4096 x 2160 @ 60 |
| Выводы видео | 1xHDMI, 1xVGA | 1xHDMI |
| Ввод видео | — | 1xHDMI |
| Вывод звука | HDMI или аудиоразъем для стерео Mini Jack 3,5 мм | HDMI или 5-пиновый аудиоразъем для стерео |
| Поддержка AirPlay | ● | ● |
| Режим модератора | ● | ● |
| Воспроизведение контента с USB-накопителя | ● | — |
| Поддержка HID устройств | ● | — |
| Технология WebShare | ● | ● |
| Расширенный рабочий стол | ● | ● |
| PoE | ● | ● |
| Примерная стоимость РРЦ (на 2019 год) | 2327 € | 3237 € |
Дополнительно существует специализированное программное обеспечение GlobalViewer Enterprise (GVE) от Extron для обеспечения удаленного управления BYOD устройствами Sharelink Pro 1000 в масштабе предприятия или учебного заведения.
Crestron AirMedia
BYOD устройство Crestron AirMedia работает по принципу передачи контента с принесенных устройств по беспроводной сети или через проводное подключение через интерфейс HDMI.
На российском рынке доступно две модели AirMedia – AM-200 и AM-300.
Модель AM-200 обеспечивает передачу контента по беспроводной сети или входному интерфейсу HDMI, имеет один HDMI выход для отображения контента, а также возможность управлять средством отображения через CEC, последовательным или ИК-портом. Устройство автоматически определяет подключенное устройство (проводное или беспроводное) и отображает данный видео сигнал.
Когда источник презентации не подключен, устройство AM-200 отображает настраиваемый экран приветствия, а также, имея интеграцию с Microsoft Exchange, позволяет отображать на экране текущую информацию по резервированию переговорных комнат, оставшееся время презентации или другую информацию.
Crestron также предоставляет специализированное ПО XiO Cloud Provisioning and Management для удаленного мониторинга и администрирования устройствами AirMedia.
У модели AM-300 имеется возможность приема видео по специализированному протоколу Crestron – DM (DM 8G+).
Встроенной точки доступа нет, поэтому потребуется подключение к существующей сети или создание новой.
| AM-200 | AM-300 | |
|---|---|---|
| Поддерживаемые операционные системы | Apple iOS, Android, Windows 7, Windows 8, Windows 10, macOS, Chrome OS | |
| Выходное разрешение | 1920 x 1080 @ 60 | 3840 x 2160 @ 60 |
| Просмотр презентации на персональных устройствах | ● | ● |
| Питание PoE | ● | — |
| Стоимость | 2732 USD | 4250 USD |
Передача аудио сигнала не поддерживается на Android устройствах.
Kramer
Kramer достаточно давно на рынке и уже успел обновить модели BYOD устройств. В последнее время были выпущены аксессуары в виде кнопок, но обо всем подробнее и в деталях ниже.
На данный момент доступно 5 моделей – от самого простого к самому навороченному агрегату. Основную задачу беспроводной передачи контента с мобильного девайса данный аппарат выполняет, различия заключаются в более старших моделях с добавлением различных функций.
Все устройства могут работать с внешними точками доступа, однако некоторые модели имеют встроенную точку доступа Wi-Fi без необходимости использования дополнительной.

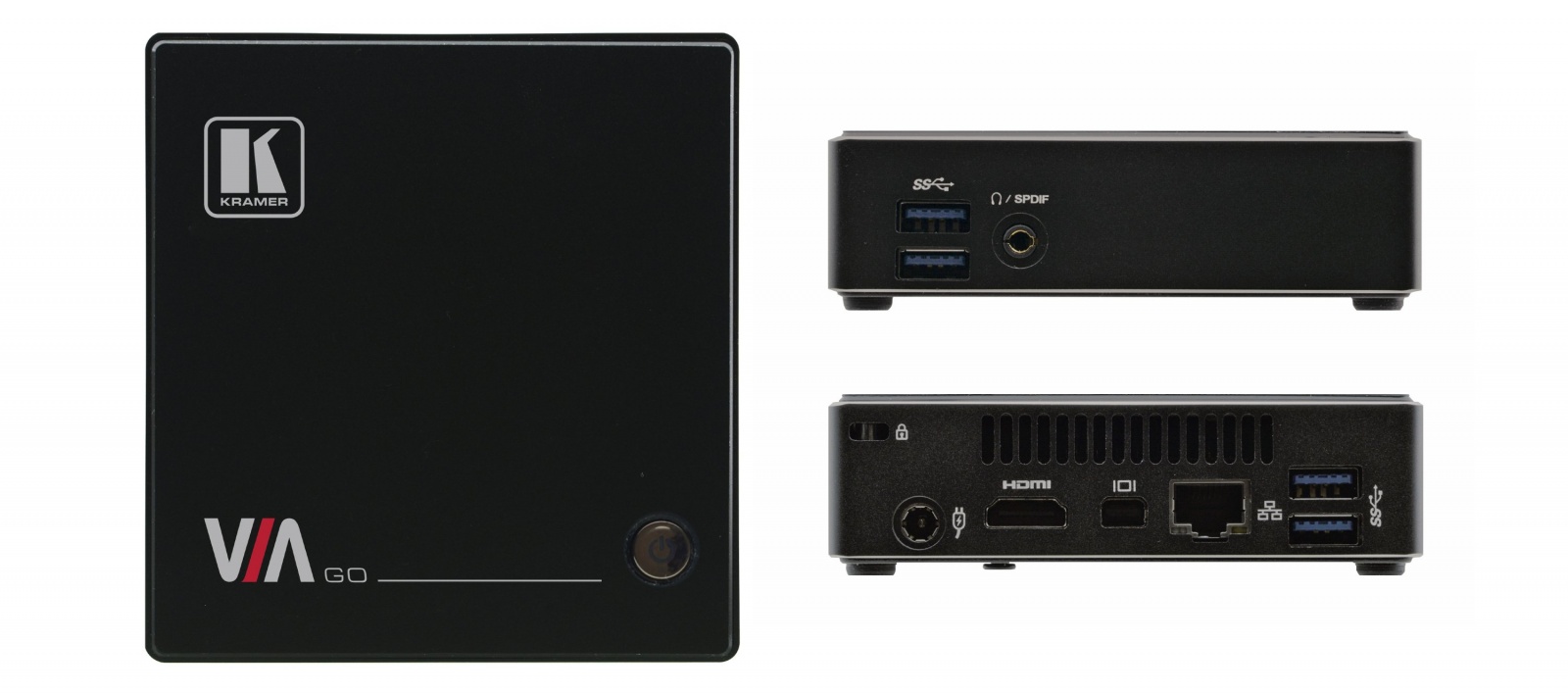

Модель VIA GO – подходит для решения простых задач по передачи контента по беспроводной сети. В основном используется в малых переговорных комнатах с внешней точкой доступа. Осуществляет передачу контента с разрешением до 1080p60 и работу с одновременным отображением 2-х пользователей на одном экране.
Модель VIA Connect PRO – подходит для решения простых задач с увеличенным функционалом (обмен файлов, чат, комментарии и рисование) для передачи контента по беспроводной сети. Используется в переговорных комнатах среднего масштаба с внешней точкой доступа. Осуществляет передачу контента с разрешением до 1080p60 и работу с одновременным отображением 4-х пользователей на одном экране.

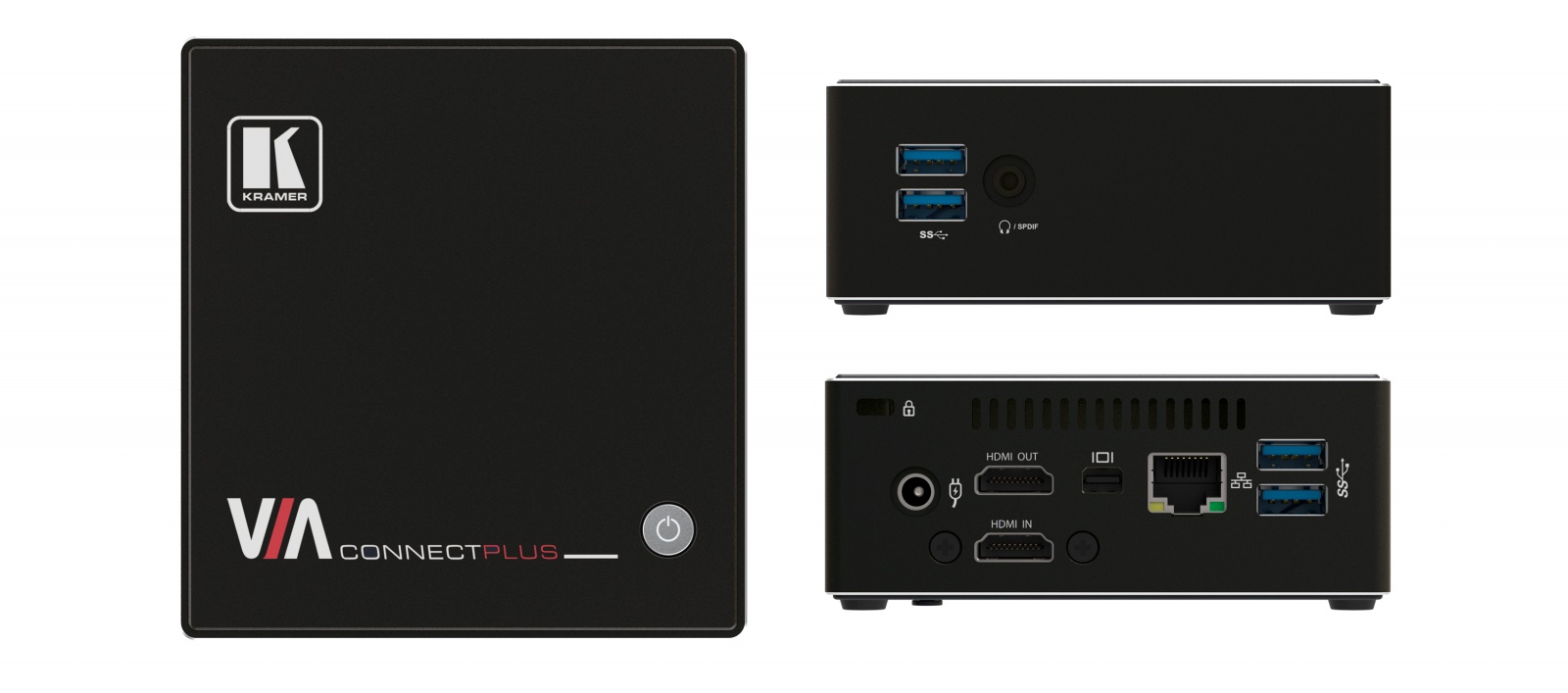

Модель VIA Connect PLUS – имеет те же характеристики, что и предыдущая модель, однако устройство оснащено дополнительным входом HDMI для подключения дополнительных источников контента.

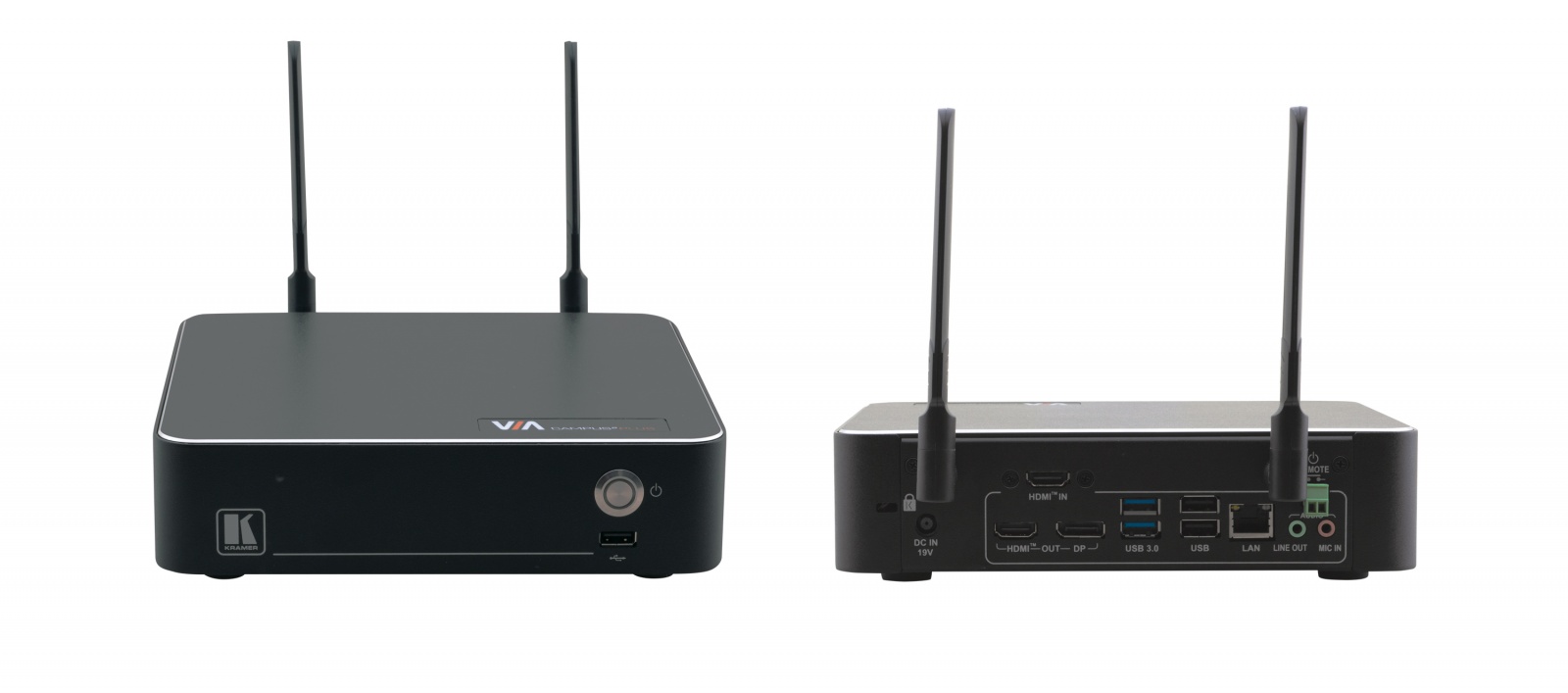

Модель VIA Campus2 – подходит для решения задач с продвинутым функционалом для передачи контента по беспроводной сети. Используется в переговорных комнатах среднего и большого масштаба, конференц и залах совещаний. Имеет встроенную точку доступа Wi-Fi, однако поддерживает работу и с внешней точкой доступа. Осуществляет передачу контента с разрешением до 4K (UHD).
Модель VIA Campus2 PLUS – имеет те же характеристики, что и предыдущая модель, однако устройство оснащено дополнительным входом HDMI для подключения дополнительных источников контента.
| VIA Campus2 PLUS | VIA Campus2 | VIA Connect PLUS | VIA Connect PRO | VIA GO | |
|---|---|---|---|---|---|
| Беспроводная передача данных | ● | ● | ● | ● | ● |
| Передача FullHD (1080p60) видео сигнала | ● | ● | ● | ● | ● |
| Вывод видео сигнала | 1 HDMI, 1 DisplayPort | 1 HDMI, 1 DisplayPort/DVI | 1 HDMI, 1 mini DisplayPort | 1 HDMI, 1 mini DisplayPort | 1 HDMI, 1 mini DisplayPort |
| Точка доступа | Встроенная | Встроенная | Внешняя | Внешняя | Внешняя |
| Интегрированная работа с Youtube | ● | ● | ● | ● | ● |
| Возможность подключения USB устройств управления | ● | ● | ● | ● | ● |
| VSM | ● | ● | ● | ● | ● |
| Интеграция с календарем | ● | ● | ● | ● | ● |
| Просмотр презентации на персональных устройств | ● | ● | ● | ● | |
| Стриминг H.264 | ● | ● | ● | ● | |
| Хранилище | ● | ● | ● | ● | |
| Внутренняя память | 60 Gb | 60 Gb | 32 Gb | 32 Gb | 32 Gb |
| File Sharing | ● | ● | ● | ● | |
| Интерактивная доска | ● | ● | ● | ● | |
| Чат | ● | ● | ● | ● | |
| Recording | ● | ● | |||
| Вывод видео 4K-UHD | ● | ● | |||
| Вход HDMI | ● | ● | |||
| Раскладки | ● | ● | |||
| Примерная стоимость РРЦ (на 2019 год) | — | 4500 USD | 2255 USD | 1573 USD | 1125 USD |
Также можно приобрести дополнительные беспроводные кнопки с интерефейсом USB-A для беспроводного подключения устройств. Совместим с OC Mac OS и Windows версий 7 / 8 / 10.
Для упрощения подключения и передачи контента по Miracast протоколу Kramer предлагает приобрести аксессуар VIACast – USB-ключ для упрощения подключения и передачи контента с BYOD устройств.
Polycom – Pano
Компания Polycom, ныне переименованная в Poly представила устройство для обмена контентом – Polycom Pano. Данное устройство обеспечивает основные функции, такие как совместное использование экрана, возможность работы с интерактивной доской и другие.
Устройство поддерживает работу с ноутбуками, планшетами и мобильным устройствами. Функционал устройства позволяет транслировать до 4-х одновременных источников контента с возможностью использования интерактивного экрана или сенсорной панели (телевизора).
Позволяет выводить видео c разрешением 4K60, принимать контент по HDMI интерфейсу – 4K30, Airplay – 1080p30, Miracast – 1080p30.
Polycom Pano может питаться по PoE или от идущего в комплекте блока питания.
Примерная рекомендованная розничная стоимость (на 2019 год) около 140 000р.
Суммируя вышеперечисленное.
В основном, многие именитые производители стараются разработать модели BYOD устройств таким образом, чтобы интерфейс передачи контента был интуитивно понятен пользователям, не требовал установки дополнительного программного обеспечения и работал в режиме plug-and-play. Однако разные модели BYOD устройств имеют свои особенности по передаче контента, поэтому под каждую задачу стоит подбирать оптимальное оборудование. По статистике, сложные функции редко используются в российских компаниях, поэтому гнаться за топовыми версиями не всегда целесообразно.
Автор: miklash-e
