Всем привет!

Начну с того, что этот топик поможет обойти мимо порой мучительную, хоть и тривиальную, установку образа CUCM на VMware Workstation, так как я кину ссылку на архив, откуда можно будет скачать уже готовый шаблон CUCM для Workstation. Как именно устанавливать CUCM под гипервизором для серверных платформ VMware ESXi 5.1 можно узнать из статьи здесь. На Workstation установка аналогичная, кроме того, что нет необходимости устанавливать сначала сам гипервизор. Поэтому мы пропустим установку и перейдём к запуску нашей виртуальной сети под CUCM и запуск уже готового шаблона CUCM. Так же я рассчитываю на то, что данной статьёй будут пользоваться люди, которые уже в курсе, как работать с GNS3 и VMware, чтобы не особо повторять другие статьи (хотя местами я сделаю некоторые отступления от данного правила).

Для всего прочего нам понадобятся:

  1. Windows 7, 8, 8.1 (устанавливал под 8 и 8.1);
  2. VMware Workstation не менее 10 й версии;
  3. GNS3 — желательно 0.8.5 (более стабильна);
  4. IOS для Cisco 2691 —
    c2691-advipservicesk9-mz.124-17

    IOS на данной платформе оказался более стабильным без каких-либо глюков. По-началу попробовал развернуть всё это на платформе серии 3600, роутер периодически начинал глючить из-за возложенных на него задач, приходилось перезагружать его. Не захотелось разбираться, хотя догадки есть, просто нашёл решение проще для данного случая.

    ;

  5. Шаблон с установленной CUCM на Workstation;
  6. Установленный MSloopback интерфейс на Windows машине.

Шаг 1

Для начала необходимо скачать

Предполагается, что на вашем компьютере уже установлена необходимая версия ОС Windows и вы скачали и установили VMware Workstation актуальной версии (10 или 11).

Оговорка

Файл на архивированный VMware-шаблон большой = ~ 5 гб. Скачивайте, желательно, при наличии хорошей скорости интернет и менеджера закачек, иначе эта статья почти не будет иметь смысла. На торрент выложить пока не могу из-за некоторых технических моментов и слабой интернет скорости на отдачу.

Шаг 2

Настраиваем MSloopback интерфейс в ОС Windows статья и видео.

Шаг 3

Расшарим интернет-соединение компьютера, на котором всё это чудо поднимаем, для MSLoopback интерфейса.

Идём Панель управленияСеть и ИнтернетСетевые подключения.

Далее по картинкам:

  1. В моём случае интернет вещается через Ethernet-адаптер:

    Разворачиваем CUCM при помощи VMware Workstation 10.0.3 и GNS3 - 1

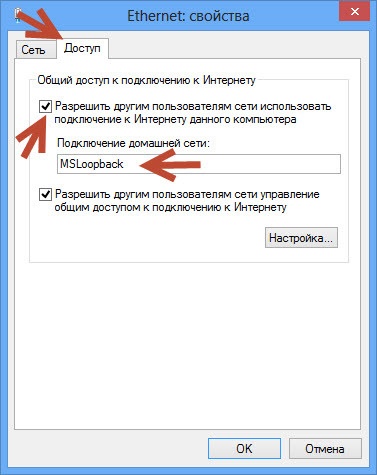

  2. Расшариваем интернет на MSLoopback:

    Разворачиваем CUCM при помощи VMware Workstation 10.0.3 и GNS3 - 2

  3. Проверим MSLoopback интерфейс:

    Разворачиваем CUCM при помощи VMware Workstation 10.0.3 и GNS3 - 3

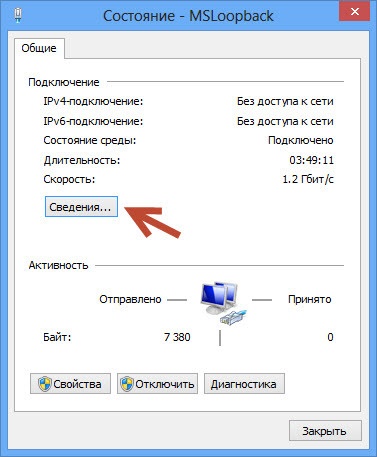

  4. Смотрим:

    Разворачиваем CUCM при помощи VMware Workstation 10.0.3 и GNS3 - 4

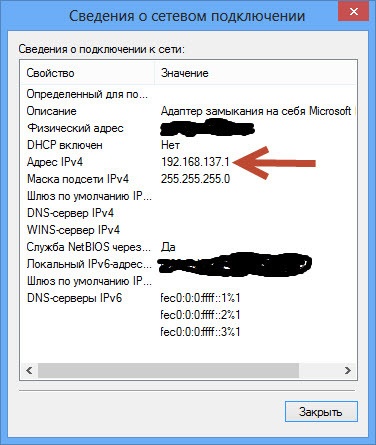

  5. Обычно выдаётся ip-адрес 192.168.137.1:

    Разворачиваем CUCM при помощи VMware Workstation 10.0.3 и GNS3 - 5

Шаг 4

Info

На данном этапе предполагается, что шаблон CUCM для VMWare Workstation уже разархивирован, загружен в нужную папку (по умолчанию она находится -> C:Users«Ваш Пользователь»DocumentsVirtual Machines), и открыт (НО не запущен. Для запуска ещё РАНО) в VMWare.

Произведём некоторые настройки в VMWare.

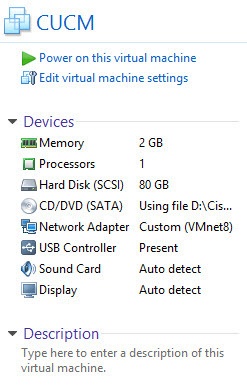

  1. С такими настройками будет шаблон CUCM:

    Разворачиваем CUCM при помощи VMware Workstation 10.0.3 и GNS3 - 6

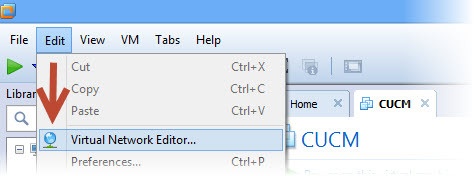

  2. Создадим новый VMnet интерфейс и применим его в настройках шаблона CUCM:

    Разворачиваем CUCM при помощи VMware Workstation 10.0.3 и GNS3 - 7

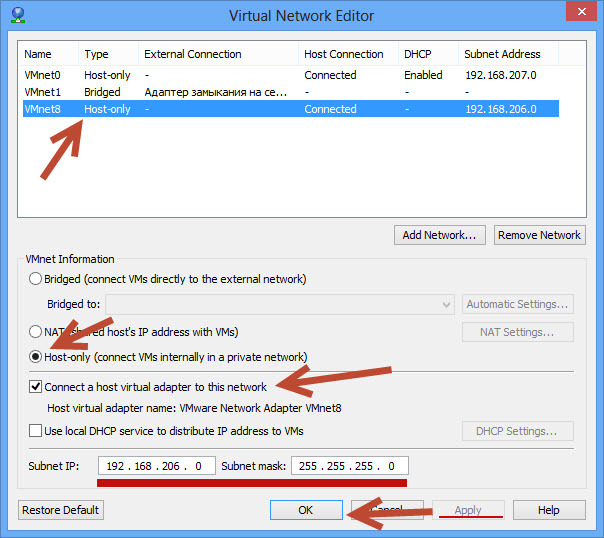

  3. Какой именно VMnet будет — решать вам. У меня — это VMnet8. Настройки на картинке:

    Разворачиваем CUCM при помощи VMware Workstation 10.0.3 и GNS3 - 8

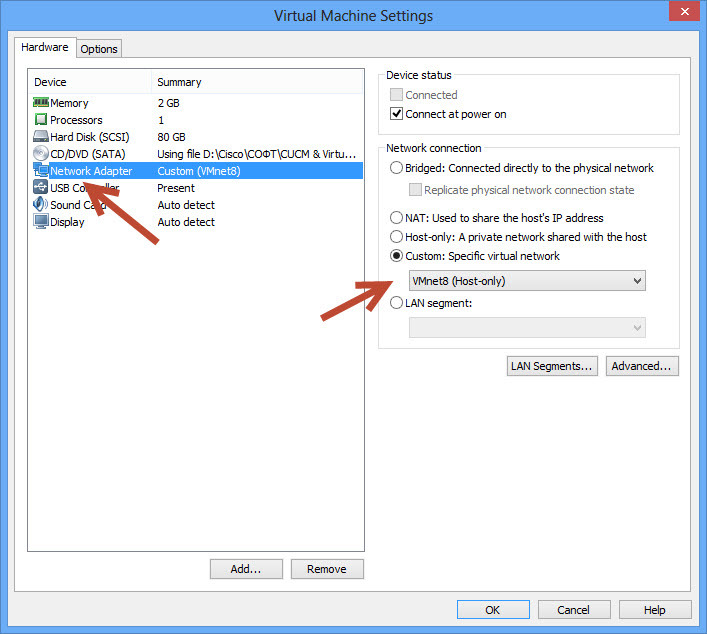

  4. Выставляем тот адаптер VMnet, который вы себе сделали:

    Разворачиваем CUCM при помощи VMware Workstation 10.0.3 и GNS3 - 9

  5. Обязательно перезагрузите ваш компьютер, чтобы изменения полностью вступили в силу.
  6. После этого проверьте появился ли ваш VMnet интерфейс и подхватил ли ip-адрес 192.168.206.1:

    Разворачиваем CUCM при помощи VMware Workstation 10.0.3 и GNS3 - 10

Шаг 5

  1. Создадим простую сеть в GNS3, необходимую для работы CUCM.

    Разворачиваем CUCM при помощи VMware Workstation 10.0.3 и GNS3 - 11

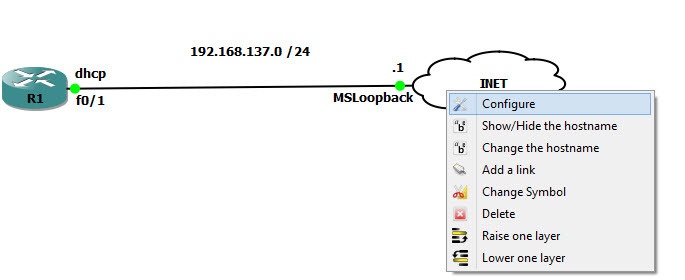

  2. Подключаем роутер к MSLoopback и VMnet.

    Разворачиваем CUCM при помощи VMware Workstation 10.0.3 и GNS3 - 12

    Разворачиваем CUCM при помощи VMware Workstation 10.0.3 и GNS3 - 13

  3. Аналогично настраиваем подключение к VMnet интерфейсу:

    Разворачиваем CUCM при помощи VMware Workstation 10.0.3 и GNS3 - 14

  4. Настраиваем роутер.
    Warning

    Изменение настроенных на роутере dns-адресов, ip-адресов и ntp-серверов приведёт к тому, что CUCM не будет работать. Т.к. роутер в данном случае является сервером и шлюзом для CUCM. В качестве сервера можно было настроить и Linux виртуальную-машину, но я не стал заморачиваться (точнее стал, но т.к. сей топик рассчитан на простое ознакомление с CUCM в «домашних» условиях, то я предпочёл Cisco). Т.е. лучше ничего не менять и следовать инструкции.

    Копипастим

    conf t
    !
    clock timezone MSK 3
    !
    !
    !
    ip domain timeout 2
    ip domain name team.local
    ip host cucm 192.168.206.250
    ip host cucm.team.local 192.168.206.250
    ip host gate 192.168.206.254
    ip host gate.team.local 192.168.206.254
    ip name-server 192.168.206.254
    ip name-server 8.8.8.8
    ip name-server 8.8.4.4
    !
    !
    interface FastEthernet0/0
    no sh
    description =to CUCM=
    ip address 192.168.206.254 255.255.255.0
    speed 100
    full-duplex
    !
    interface FastEthernet0/1
    no sh
    description =to INET=
    ip address dhcp
    speed 100
    full-duplex
    !
    ip forward-protocol nd
    !
    ip dns server
    !
    ip domain lookup
    !
    ntp source FastEthernet0/1
    ntp master 2
    ntp server 178.18.228.131
    ntp server 194.190.168.1
    ntp server 78.140.251.2
    ntp server 77.232.189.6
    !
    end
    !
    wr
    !

    На всякий случай лучше сначала в простейший блокнот, а затем из него в cisco. Хотя и отсюда не криво скопипастилось.

Шаг 6

Запускаем наш CUCM

  • Загружается Разворачиваем CUCM при помощи VMware Workstation 10.0.3 и GNS3 - 15
  • Загружается Разворачиваем CUCM при помощи VMware Workstation 10.0.3 и GNS3 - 16
  • Загрузился Разворачиваем CUCM при помощи VMware Workstation 10.0.3 и GNS3 - 17

Проверим с роутера доступность интернета и CUCM, разрешение имён и время.

  • Интернет доступен:

    Разворачиваем CUCM при помощи VMware Workstation 10.0.3 и GNS3 - 18

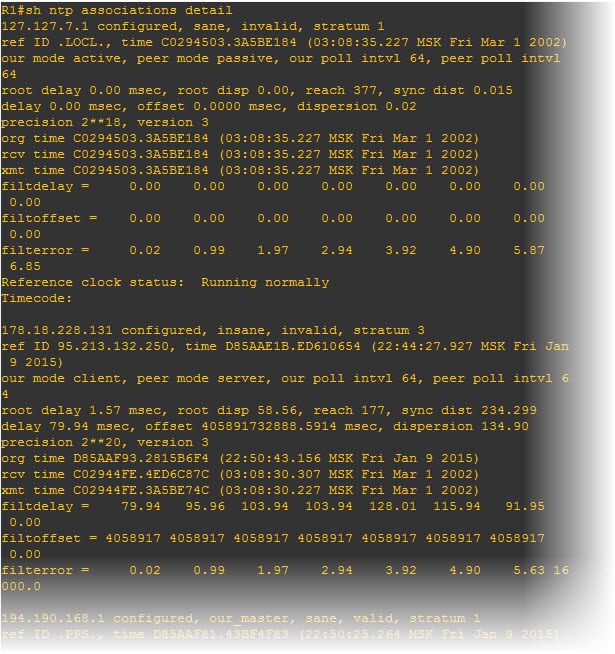

  • Синхронизация с NTP-серверами происходит, НО не очень быстро. Минут 10 — 15. Потом можно проверить sh clock:

    Разворачиваем CUCM при помощи VMware Workstation 10.0.3 и GNS3 - 19

  • CUCM доступен:

    Разворачиваем CUCM при помощи VMware Workstation 10.0.3 и GNS3 - 20

Шаг 7

Пробуем зайти через web-морду на CUCM.

Logins & Passwords

  1. Application (Браузер — Опера) — username admin; password 11default11
  2. CLI — admin id coast; password 11coast11
  3. system security password 11system11

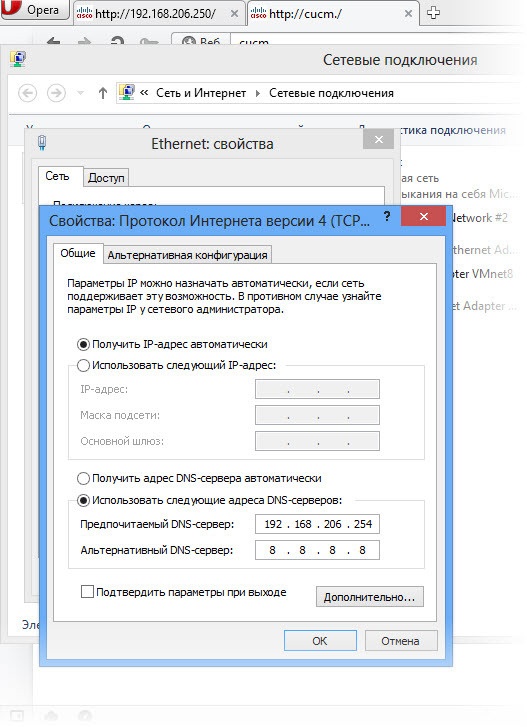

  • Для того, чтобы можно было открывать CUCM в браузере по имени, в интерфейсе Windows-машины, смотрящем в интернет, прописываем вручную DNS-сервера в следующем порядке:

    Разворачиваем CUCM при помощи VMware Workstation 10.0.3 и GNS3 - 21

  • Наберём в браузере cucm или 192.168.206.250 — появится web-морда CUCM. Жмакайте дальше и он ругнётся на безопасность — понимаем и Принимаем:

    Разворачиваем CUCM при помощи VMware Workstation 10.0.3 и GNS3 - 22

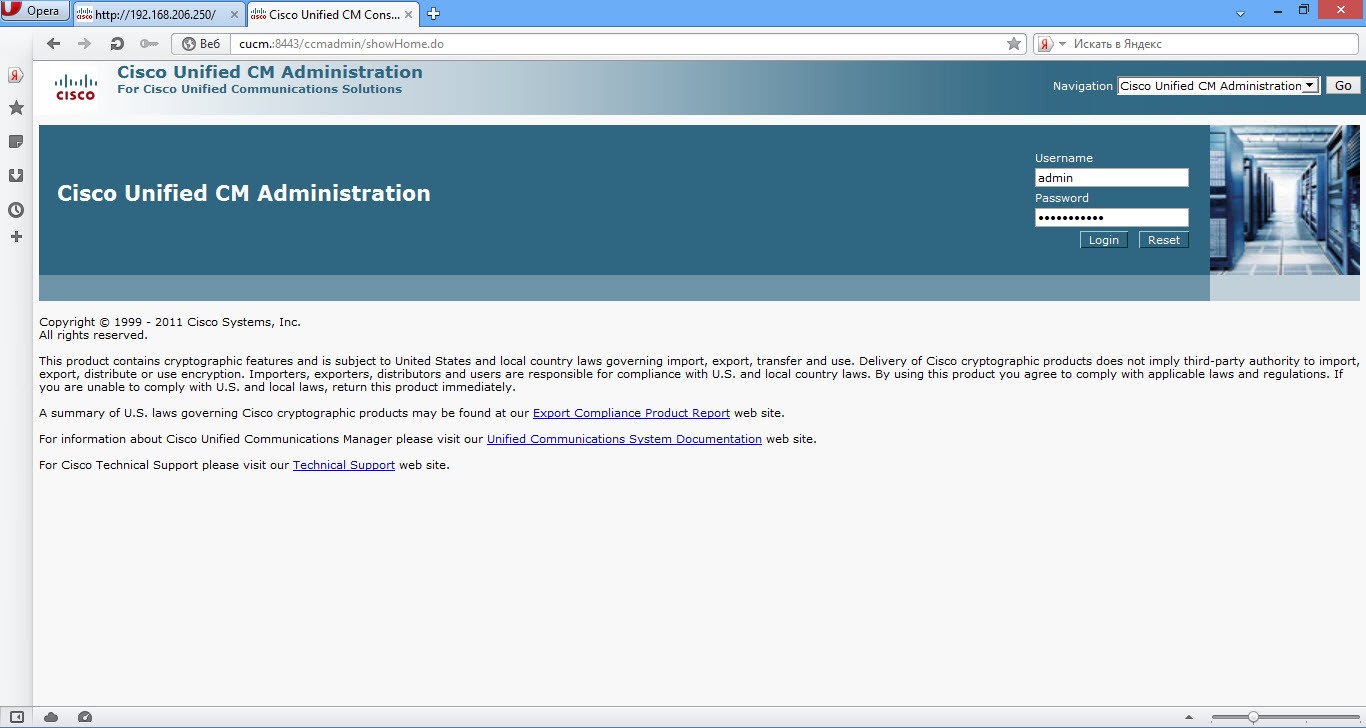

  • Далее вводим необходимый логин и пароль admin 11default11:

    Разворачиваем CUCM при помощи VMware Workstation 10.0.3 и GNS3 - 23

  • Вот мы и зашли:

    Разворачиваем CUCM при помощи VMware Workstation 10.0.3 и GNS3 - 24

Шаг PS

Тестировал перенос на два ноутбука, один Lenovo Yoga другой HP. Переносил с другого HP. Если делать последовательно, как описано, то избежите кучи лишних действий. Лучше всего для выхода на CUCM используйте браузеры Mozils или Opera

Поэтому, если начнутся проблемы с доступностью после установки, обязательно проверяйте реальную физику и виртуальную, а так же — все ли настройки применились на роутере (например — получил ли он на f0/1 интерфейс, адрес по dhcp). И не забывайте про ping и trace.

Будут вопросы и предложения по статье — пишите.

Удачи!
