Видеонаблюдение на базе NanoPi R4S, rclone и mediamtx

В этой статье я расскажу, как организовал себе примитивный видеорегистратор, который:

1. Умеет транслировать видео на любые устройства, где есть браузер с поддержкой h264, причем без использования китайских серверов.

2. Вести циклическую запись в формате mp4 и сохранять её удалённо.

3. Стоит меньше 100$.

Изначально у меня была задача организовать себе регистратор, который будет непрерывно писать всё происходящее с камер и по защищённому каналу загружать записи на удалённый сервер. Ошибочно предположив, что это вполне банальная задача, я приобрёл себе регистратор dahua NVR NVR5208-EI… Каково же было моё разочарование, когда выяснилось, что купленное устройство содержит ряд фатальных недостатков:

1. Из удалённых хранилищ поддерживается только FTP/SFTP. Причем к SFTP невозможно подключиться используя ssh-ключ (только логин и пароль).

2. Сохраняет видео в неюзабельном dav формате. В природе не существует удобного способа конвертировать это безобразие в mp4.

3. Дает этим dav-файлам какие-то бредовые имена.

4. Толком не настраивается — интерфейс настройки весьма скуден.

5. Глючит (то пишет, то не пишет) и не предоставляет никаких логов.

Поняв бесперспективность движения в сторону готовых регистраторов, пришлось искать альтернативные варианты. В итоге на основе R4S, rclone и mediamtx мне удалось создать стабильное решение.

Необходимые компоненты:

1. Подключение к Интернету с реальным IP-адресом. Если ваш провайдер предоставляет доступ к сети через CGNAT, организовать webrtc трансляцию не получится.

2. Камеры, способные выдавать RTSP поток в формате h264. В идеале брать камеры, которые способны выдавать 2 качественных потока (h254 и h265) одновременно. Я использую камеры dahua IPC-HDW3841T-ZS-S2.

3. Хостинг, доменное имя, SSL-сертификат.

4. Удалённое хранилище, куда при помощи rclone будет загружаться видео. Поддерживаются SFTP, Yandex.Disk, Google Drive, Dropbox и т. п.

5. NanoPi R4S с OpenWRT (далее просто R4S). Его вполне можно заменить на любой одноплатник с линуксом аналогичной мощности, но в статье я буду использовать именно R4S. У меня он используется в качестве роутера, но, в силу избыточной мощности, вполне способен выполнять ещё и роль регистратора на 8 камер.

Настройка камер

Для живой webrtc трансляции нужно получать от камер RTSP поток с разрешением 1920x1080, видеокодеком H264 и аудиокодеком G711. Для сохранения видео, в идеале получать ещё один поток с видеокодеком H265, аудиокодеком AAC и разрешением 2560x1440.

Некоторые пояснения:

1. Я не использую smart codec и AI codec. По ощущениям, они какие-то глючные: только размер сохраняемого файла увеличивается.

2. Для сохранения оптимально использовать CBR с ключевым кадром не реже чем раз 3 секунды. Bitrate и Framerate подбираются индивидуально. Для трансляции (особенно через сотовые сети) подходит и VBR.

Поскольку ссылка на RTSP поток содержит логин и пароль, для доступа к потокам желательно создавать отдельного пользователя. В моём случае ссылки имеют вид:

• rtsp://rtsp:password@192.168.1.1/cam/realmonitor?channel=1&subtype=0 – для основного H265 потока

• rtsp://rtsp:password@192.168.1.1/cam/realmonitor?channel=1&subtype=2 – для дополнительного H264 потока.

Настройка R4S

На R4S необходимо установить OpenWRT. Далее предполагается, что читатель осилит его первоначальную настройку и сможет подключить к Интернету.

Схема работы: медиасервер mediamtx непрерывно сохраняет записи с камер отрывками по 5 минут во временный каталог. Каждые 3 минуты производится перенос файлов в хранилище. Раз в сутки хранилище очищается от устаревших файлов.

Стандартными средствами устанавливаем rclone и luci-app-ttyd. Из главного меню переходим в Services => Terminal, авторизуемся, командой rclone config запускаем интерактивный конфигуратор и создаём подключение к удалённом хранилищу с именем main (ниже будет встречаться в листингах конфигураций).

Чтобы не изнашивать карту памяти, хранить видеофайлы файлы на R4S оптимально во временном каталоге /tmp/cams, который расположен в оперативной памяти. Стандартно раздел для временных файлов довольно мал… Но у R4S на борту аж 4 Гб оперативки! Для роутера с лихвой хватит и 1 Гб, поэтому оставшиеся 3 Гб направляем в пользу временного хранилища. В System => Startup => Local Startup прописываем команду:

mount tmpfs /tmp -t tmpfs -o remount,size=3000m,nosuid,nodev

Чтобы настройки применились уже сейчас без перезагрузки, следует выполнить эту команду ещё и в терминале.

Теперь в настройках файрвола откроем порт 8889 через который будет вестись webrtc трансляция.

Далее создаём каталог /etc/config/mediamtx в который поместим файлы:

• certificate.crt и certificate.key – файлы с SSL-сертификатом и его приватным ключом.

• rclone.sh – запускается планировщиком задач каждые 3 минуты и выполняет перенос видеофайлов в хранилище. Содержимое:

#!/bin/sh

# Перенос файлов в удалённое хранилище
rclone move --min-age 3s --delete-empty-src-dirs --no-traverse /tmp/mediamtx main:/

# Лог последнего переноса
date > /etc/config/mediamtx/move.log

• rclone_del.sh — запускается планировщиком задач раз в сутки и удаляет из хранилища устаревшие файлы. Содержимое:

#!/bin/sh

# Удаление устаревших файлов спустя неделю
rclone delete --min-age 1w main:/

# Лог последнего удаления
date > /etc/config/mediamtx/delete.log

• mediamtx и mediamtx.yml – файлы из дистрибутива mediamtx (исполняемый файл и конфигурация). Скачивание доступно по ссылке, для R4S выбираем релиз для arm64v8.

В планировщике задач System => Scheduled Tasks прописываем строки для выполнения rclone.sh и rclone_del.sh:

*/3 * * * * /etc/config/mediamtx/rclone.sh
0 1 * * * /etc/config/mediamtx/rclone_del.sh

Медиасервер mediamtx поставляется в виде исполняемого файла. Чтобы он мог работать в фоновом режиме и запускаться вместе с системой, для него требуется создать initscript. На основе инструкции создаём файл /etc/init.d/mediamtx (обязательно с правами запуска). Содержимое:

#!/bin/sh /etc/rc.common

START=25
USE_PROCD=1

start_service() {
	procd_open_instance "mediamtx"
	procd_set_param command /etc/config/mediamtx/mediamtx /etc/config/mediamtx/mediamtx.yml
	procd_set_param stdout 1
	procd_set_param stderr 1
	procd_close_instance
}

reload_service() {
	echo "It reloads automatically";
	stop
	start
}

Настройка mediamtx

В конфигурационном файле /etc/config/mediamtx/mediamtx.yml находим секцию record и правим следующие параметры:

# Ежедневно записи сохраняются в новый каталог с текущей датой
recordPath: /tmp/mediamtx/%path/%Y-%m-%d/%H-%M-%S
recordFormat: fmp4
recordPartDuration: 1s
recordSegmentDuration: 5m
recordDeleteAfter: 7m

Далее переходим в секцию paths: и настраиваем потоки. Для камеры, которая умеет отдавать 2 потока, указываются 2 записи:

paths:
  # H264 поток для webrtc трансляции
  cam1:
    source: rtsp://rtsp:password@192.168.1.1/cam/realmonitor?channel=1&subtype=2
    record: no
    sourceOnDemand: yes

  # H265 поток для записи
  cam1r:
    source: rtsp://rtsp:password@192.168.1.1/cam/realmonitor?channel=1&subtype=0
    record: yes
    sourceOnDemand: no

Если же поток один, то запись выглядит так:

cam2:
  # H264 поток и для записи и webrtc трансляции
  source: rtsp://rtsp:password@192.168.1.2/cam/realmonitor?channel=1&subtype=0
  record: yes
  sourceOnDemand: no

Если всё сконфигурировано верно, после запуска mediamtx, из локальной сети станут доступны webrtc трансляции по адресам http://r4s:8889/stream-name, а в каталоге /tmp/mediamtx/ начнут появляться mp4 файлы. Также уже должен работать планировщик задач и запускать каждые 3 минуты rclone, чтобы тот загружал эти файлы в удалённое хранилище.

Настройка домена

Используя тот факт, что ssl с проверкой домена защищает не только сам домен, но ещё и его www поддомен, можно сэкономить и обойтись всего одним таким ssl: домен должен указывать на хостинг (где размещено приложение), а поддомен www должен указывать на R4S. В зависимости от того, как провайдер предоставляет провайдер вам реальный IP (статический IP или DDNS), для поддомена www нужно внести соответствующую ресурсную A, AAAA или CNAME запись.

Возвращаемся к mediamtx.yml, переходим в секцию webrtc и прописываем ssl сертификат и домен (example.net указан в качестве примера):

webrtc: yes
webrtcAddress: :8889
webrtcEncryption: yes
webrtcServerKey: /etc/config/mediamtx/certificate.key
webrtcServerCert: /etc/config/mediamtx/certificate.crt
webrtcAllowOrigin: 'https://example.net'
webrtcTrustedProxies: []
webrtcLocalUDPAddress: www.example.net:8889
webrtcLocalTCPAddress: ''
webrtcIPsFromInterfaces: no
webrtcIPsFromInterfacesList: []
webrtcAdditionalHosts: [www.example.net]

После перезапуска, webrtc трансляция должна стать публично доступной по адресу https://www.example.net:8889/stream-name . Если всё ок, переходим к последнему этапу.

Ограничение доступа и просмотр

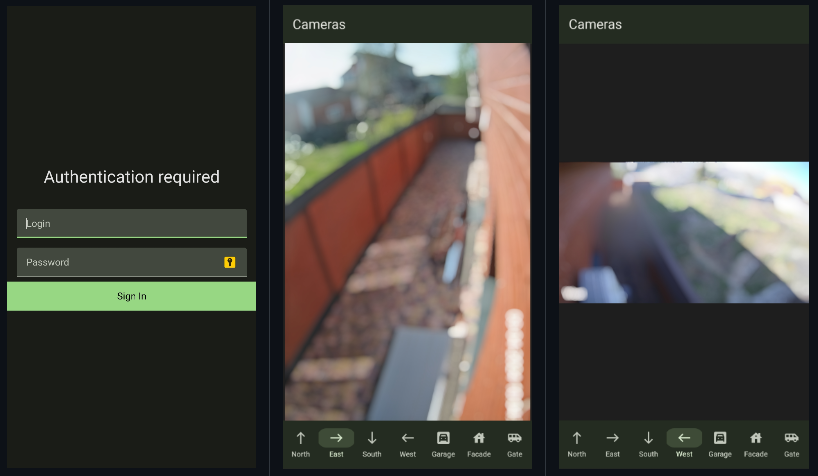

Доступ к трансляции, понятное дело, следует ограничивать. И мне хотелось перегружать этот маленький проект сложной системой аутентификации и базой данных. К счастью, любой хостинг позволяет ограничить доступ к выбранному каталогу по логину и паролю. На основе framework7 было разработано маленькое SPA приложение , разворачивание которого сводится к 3 шагам:

1. Загрузите всё содержимое каталога build на хостинг (не обязательно в корень, можно и в каталог).

2. Ограничьте доступ к каталогу build/restricted http аутентификацией.

3. Заполните файл build/restricted/cameras.json, указав доступы к вашим потокам.

 {
	"caption":"Cameras",
	"host":"https://www.example.net:8889/",
	"streams":[
		["caption", "stream-name", "material-icon"],

		["East example", "cam1", "east", {"rotate":90}],
		["West example", "cam2", "west", {"rotate":-90}]
	]
}

Перечень иконок material-icon общедоступен. При помощи последнего параметра можно перевернуть изображение с камеры по часовой {"rotate":90} или против часовой {"rotate":-90} стрелки. Это особенно удобно, если камера снимает узкий проход и монтажник перевернул её на 90°.
