Велосезон уже начался, и многих велосипедистов стали посещать мысли о создании бортовой сети для велосипеда. Что бы на велосипедной прогулке можно было использовать фонарь, сигналы поворота, стоп сигналы или музыкальную систему и не только во время движения. А кроме того, нелишней была бы возможность зарядки телефона, смартфона или фотоаппарата. Вот одно из таких писем: «Здравствуйте. Предлагаю вам идею продукта для раздела авто-мото-вело (хотя он четко для вело, конечно). Это некое универсальное зарядное устройство для подзарядки аккумуляторов и питания световых элементов на велосипедах с электрогенераторами. Проблема в том, что во время стоянки весь свет гаснет, т.к. нет аккума. Данное устройство должно подключаться к динамке, уметь подзаряжать небольшой аккумулятор, отображать уровень его заряда, ну и конечно запитывать при движении световые приборы.»
Готового устройства у нас нет, но в этой статье мы расскажем, как на базе модулей Мастер Кит можно создать бортовую сеть для велосипеда.
В качестве источника берем обычный велосипедный генератор «бутылочного» типа, например, такой, как более универсальный:
Для минимальной бортовой сети нам понадобится три модуля. Это BM037, PW810 и NT800.
BM037 представляет из себя импульсный понижающий DC/DC преобразователь. В схеме он будет использоваться в качестве выпрямителя для преобразования переменного напряжения простого велосипедного генератора, «бутылочного» типа, в постоянное напряжение. При необходимости, вместо данного модуля можно использовать диодный выпрямитель с электролитическим конденсатором большой емкости.
PW810 представляет из себя импульсный универсальный DC/DC преобразователь. Модуль способен как уменьшать, так и повышать входное напряжение. Так как генератор при движении имеет нестабильное выходное напряжение, оно сильно зависит от скорости движения, с помощью этого преобразователя мы получим стабильное напряжение бортовой сети.
При использовании двух этих устройств мы сможем получить стабильное выходное напряжение от 5В до 12В. Необходимое напряжение устанавливается с помощью регулятора на модуле PW810. Но при таком включении при остановки в бортовой сети будет пропадать вырабатываемое напряжение генератором. Что бы этого не происходило необходимо дополнить схему аккумулятором NT800. Такое включение позволит пользовать бортовой сетью при остановках и увеличит мощность системы, что позволит подключать большее количество устройств. А в процессе движения на велосипеде будет происходить процесс зарядки аккумулятора.
Кроме того, в статье написано: Вместо NT800 можно использовать любой имеющийся у вас под рукой аккумулятор с рабочим напряжением 3,7В, 6В или 12В.
Схему подключения модулей можно увидеть на рисунке:
Она получилась не сложной. Ее сможет повторить любой человек, даже незнакомый с электроникой. Настройка схемы тоже не вызывает ни какой сложности. Подключите лабораторный источник питания вместо генератора или раскрутите колесо, на котором установлен генератор. Теперь, с помощью регулятора напряжения на модуле BM037 необходимо ограничить максимальное выходное напряжение до 26В. С помощью регулятора напряжения на модуле PW810 необходимо выставить выходное напряжение используемого аккумулятора, в нашем случае 13,8В. Теперь выведите кабель с аккумулятора на необходимые розетки, например типа автомобильного прикуривателя, и используйте любые любимые гаджеты не переживая, что они разрядятся в самый неподходящий момент.
Если вам необходимо иметь в бортовой сети не стандартное напряжение, ниже 12В, например 5В или 2,4В. Для этого можно подключить к клеммам аккумулятора понижающий DC/DC преобразователь PW841:
Данный преобразователь оснащен двумя дисплеями верхний для отображения выходного напряжения, нижний для отображения потребляемого тока. Это позволит вам контролировать состояние и потребляемый ток подключенных устройств.

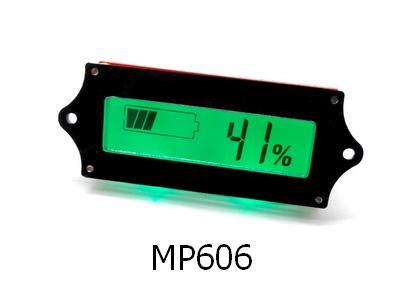

При желании, аккумулятор можно оснастить модулем контроля заряда MP606:
Модуль подключается параллельно клеммам аккумулятора. Несмотря на то, что модуль имеет очень низкое энергопотребление, всего 10 мА, при длительных стоянках рекомендуется предусмотреть его отключение. Данный модуль так же может пригодиться в любой другой технике, где используется аккумулятор, например скутер, автомобиль и т.п.
Тогда финальный вариант будет выглядеть согласно схеме:
