Приточка на минималках или как сделать дёшево, быстро и качественно одновременно

Суть проблемы

Вопрос — нужен ли кондиционер в своём доме или на даче в средней полосе России? Странный вопрос, скажете вы — температура летом зашкаливает же за 30 градусов!

Но этот вопрос становится не таким очевидным, когда вспомним, что:

• жаркое лето бывает одно из двух — через одно,

• проветривание комнат никуда не девается — для него требуется открывать окна, что несовместимо с работой кондиционеров,

• установка обычных кондиционеров типа сплит‑систем предполагает размещение наружных блоков на стенах дома, а ещё (что, на мой взгляд, хуже) — вывод куда‑то конденсата от внутренних блоков, а это разводка труб по дому (мы же не хотим ставить кастрюльки под каждым блоком?), иногда и установка специальных помп.

При это основная проблема заключается в том, что от солнца нагревается, прежде всего, крыша и те комнаты, что находятся на втором этаже или в мансарде — поэтому воздух в них становится слишком тёплым и душным.

Инженерный ум матёрых habr‑овчан сразу подскажет, что следует использовать канальную приточную вентиляцию с соответствующими канальными кондиционерами.

Формально это самый правильный подход. Но вы видели ценники на канальные кондиционеры? Они в разы дороже обычных сплит‑систем (75 т.р. vs 25 т.р. на вторую половину 2024 года рублей)! А если учесть что, в идеале, на каждую комнату нужен свой кондиционер (ну или многоканальная установка миллиона за полтора рублей), то вопрос становится весьма интересным! При этом вопрос установки внешнего блока никуда не исчезает.

Приземление потребностей

Но вообще‑то после заката солнца температура воздуха в июне и июле падает градусов на десять, а в августе — градусов на пятнадцать. А днём в лето обычно домочадцы (мои, как минимум) проводят во дворе или на улице, где не так уж и жарко в тени деревьев или в воде басcейна / местного пруда. Поэтому сама проблема жары обостряется в вечернее время, когда нагретые за день спальни становятся жаркими и душным.

Тут в голову приходит мысль — а так ли уж нужны в нашем случае кондиционеры, обычные или канальные, вообще?

Идея!

И тут пришла в голову вообщем‑то банальная мысль — а что если просто установить приточную вентиляцию в каждую комнаты и включать её когда окружающий воздух становится слегка прохладней температуры воздуха в спальнях? Понятно, что это изобретательство велосипеда, но, согласитесь, это всё‑таки немного иное, чем просто купить велосипед и научиться на нём ездить.

Итак вырисовывается следующая постановка задачи:

1. надо знать температуру воздуха в каждой комнате, которую надо вентилировать;

2. надо знать температуру наружного воздуха, который будет забираться приточной вентиляцией;

3. канальные вентиляторы должны быть не просто производительные и малошумные, но управляемые удалённо и, очень желательно, иметь несколько скоростей (хотя бы две).

Проект

Канальные вентиляторы радуют своей ценой и возможностями — мой выбор пал на ERA TYPHOON 125 2SP — недорогой двухскоростной осевой вентилятор, оптимальный по цене‑производительность‑шумность. ERA TYPHOON 100 2SP стоит столько же, а производительность практически на треть ниже: 355 м³/ч против 250 м³/ч, а шумность по паспорту даже чуть выше — 39 дБ против 40 дБ. Старший их брат, ERA TYPHOON 160 2SP гораздо более производителен (540 м³/ч), но и гораздо шумней — по моим расчётам для кубатуры комнаты площадью 12–14 кв.м с высотой потолков 2,6 — 2,7 м хватит и самой меньшей производительности, но тут вопрос в шумности и дело в том, что у меня уже оставались теплоизолированные рукава 125 мм и анемостаты (впуск‑выпуск с завинчивающимся грибком) от обычной вытяжки.

Датчики температуры могут быть любыми, но так как я уже давно в Mi Home, то для меня выбор однозначен — Xiaomi Mi Temperature and Humidity Monitor 2 (aka LYWSD03MMC, aka NUN4126GL, совместим с экосистемой Яндекса и Сбера, кстати).

Ну и реле управление вентиляторами — Yeelight Smart Dual Control Module (aka YLAI002, совместимо с экосистемой Яндекса и Сбера, кстати).

Рукава решил использовать с теплоизоляцией, но потом подумал, что это не критично — можно и обычные подешевле взять.

Анемостаты (впуск‑выпуск с завинчивающимся грибком) — тоже любые.

Размещать вентиляторы, очевидно, лучше всего на чердаке — благо он у меня полноценный над всем потолком, туда заведено электричество, освещение и туда добивает Wi‑Fi, Zigbee и всё такое прочее.

Остался вопрос — откуда брать воздух?

Просто чердак не подходит — там температура воздуха наивысшая, да и пыльный он.

Вспоминая устройство своей кровли, я вспомнил, что одно из её достоинств — то, что она вентилируемая, то есть есть циркуляция воздуха (в первой реинкарнации кровли вентиляция не хватило и на чердаке буквально пошёл дождь).

На просторах Интернета нашёл хорошую схему устройства вентилируемой кровли.

Соответственно изначальная мысль был вывести рукав между стропилами в пространство карнизного свеса (отмечено розовым на схеме) и пройти насквозь софит, и терминировать обычно круглой решёткой дабы не залетали комары и прочая живность.

Забегая вперёд — лень и любопытство привели к тому, что я вывел рукав просто в пространство карнизного свеса и стал забирать воздух прямо над софитами. К чему это привело — расскажу дальше.

Сами вентиляторы решил ставить на основную стену (пеноблок, он же газосиликатный). Был вопрос — нужна ли прокладка между вентилятором и стеной для виброразвязки.

Опять забегаю вперёд — виброразвязка не потребовалось, массивности стены хватило для гашения вибраций от лёгкого вентилятора, шумность была минимальной, но об этом впереди.

Реализация

Начну с позитива:

• реле очень удачно встали в коробки двигателей после удаление лишнего пластикового литья оттуда — коробки полностью закрылись с реле внутри;

• датчики температуры просто поставил на софиты — крепить не пришлось, защищать от непогоды не стал ибо же крыша над ними (осень покажет).

Негатив начался с того, что просто так прикрепить рука к вентилятору не получилось, так как обычные коннекторы внутренние, а в вентиляторы на входе‑выходе стоит крестовина. Колхозить не стал выпиливанием щелей под неё, а просто натянул рукава на внешние поверхности входа и выхода, а сверху затянул обычным червячным хомутом проложив под него внешнюю поверхность рукава (напомню, так как он теплоизолированный, то фактически имеем рукав‑в-рукаве).

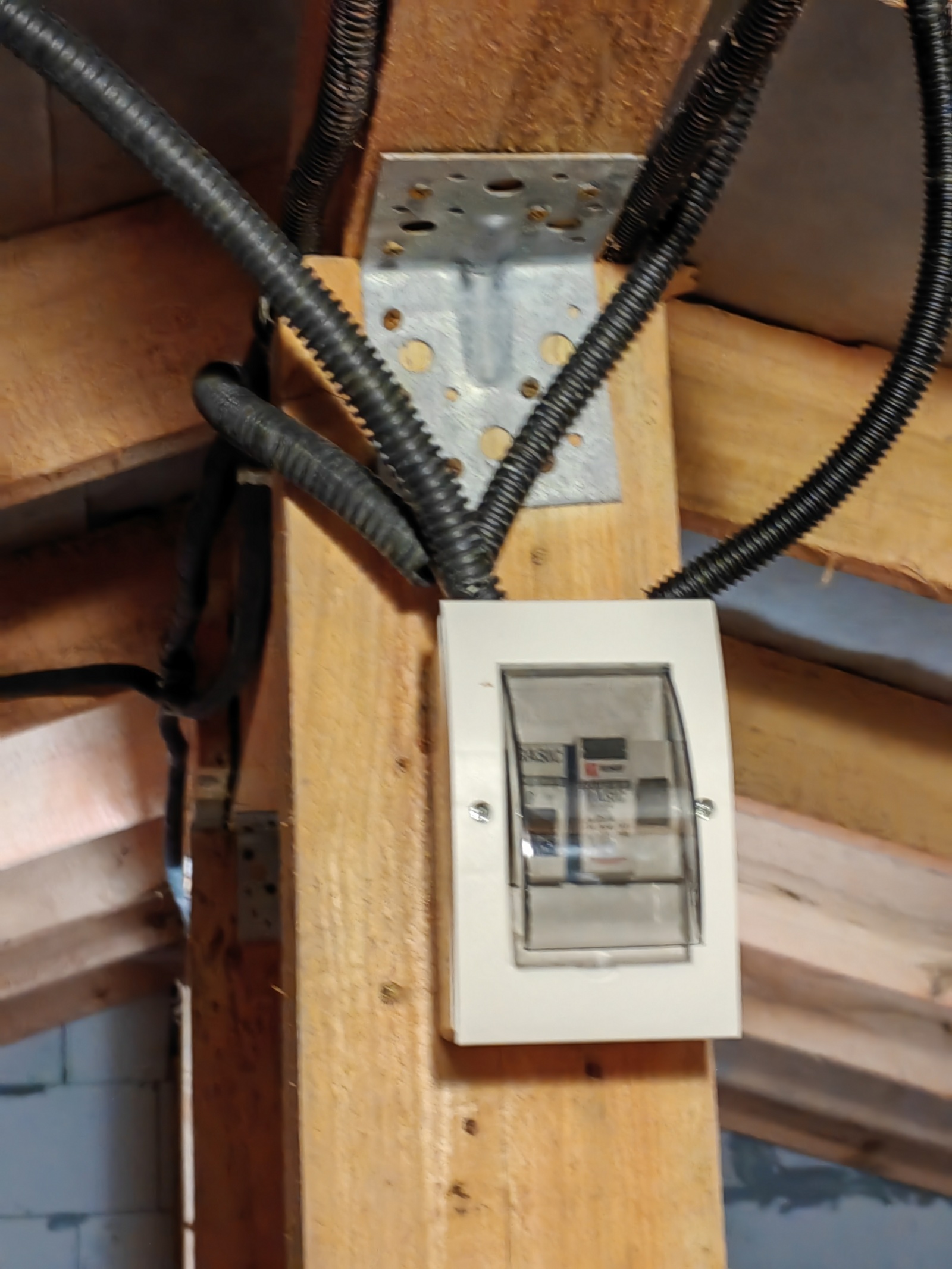

Собственно процесс установки начался с установки на чердаке отдельного электрического мини‑щитка 220 Вольт с отдельным автоматом и местом под подключение кабелей (у меня три спальни сверху). Дальше в планах установка дымовой сигнализации того же Xiaomi.

Процесс установки продолжился процессом сборки, который заключался в следующем (по шагам):

1. кабель нужной длины затягивается в гофру по размерам кабеля;

2. установка реле в коробку вентилятора (в основном это выскребание пространства под него) и подключение к нему кабеля нужной длины,

3. натягивание рукавов нужной длины на вход и выход (не путаем вход и выход — длина рукавов может быть разной, лишняя длина рукава съедает производительность вентилятора!) и закреплением их хомутом соответствующего диаметра, как описано выше.

Дальше затаскиваем полученную сборку на чердак — тут всё прошло без приключений, самое главное в этом процессе не порвать тонкие стенки рукавов в тесном пространстве чердака, особенно там где стропила опираются на стену.

Позитивная хорошая особенность вентиляторов типа ERA TYPHOON в том, что у них сама бочка вентилятора легко отделяется от установочного шасси, совмещённого с патрубками входов‑выходов. Это сильно облегчает установку вентиляторов — подключённые рукава и подключённый к кабелю вентилятор разделяются.

Итого:

• собрал сборку вентилятора,

• затащил её на чердак,

• проделал отверстие в потолке комнаты и нашёл его под утеплителем на чердаке,

• установил анемостат (он же диффузор),

• рукав входа воткнул в пространство карнизного свеса — в силу того, что щель чуть меньше 125 мм, то удачно вышло и крепить не пришлось;

• рукав выхода натянул на анемостат, а сверху затянул обычным червячным хомутом проложив под него внешнюю поверхность рукава (напомню, так как он теплоизолированный, то фактически имеем рукав‑в-рукаве),

• там где надо подтянул рукава (выхода) монтажной лентой к стропилам,

• установил вентилятор на место на стене (подальше от анемостата, саморезы в пеноблоки),

• кабель протянул (установил на стропила через клипсы),

• затянул кабель в щиток и подключил его там к автомату,

• зарегистрировал реле в Mi Home,

• на всякий случай в Mi Home сделал на каждое реле правило при включении одного канала отключать другой канал.

Проверил — на большом режиме слышен гул вентилятора, но не сильно.

Временные затраты: один день на одну комнату. Проанализировал почему так долго, ожидал, что будет раза в два быстрее. Пришёл к выводу, что работа на чердаке имеет свои особенности: в местах установки вентиляторов тесно (стропила смыкаются со стеной), если что забыл из инструмента или материала (саморезы, клипсы и так далее) — то приходится спускаться с чердака в подвал и забираться на чердак обратно, что немного акробатично, так как нет прямой лестницы о второго этажа, а только стремянка (так получилось).

Приёмка и опытно-промышленная эксплуатация

Включил из Mi Home. позвал жену, продемонстрировал, получил позитивное заключение: гул низкий, дует мощно и, что самое главное, даёт тот необходимый прохладный воздух.

Встал вопрос — как управлять. По умолчанию — через Mi Home, но это надо всегда иметь с собой смартфон и открывать в нём соответствующее приложение, что не всегда удобно. Мы (наша семья) — недавно стали апологетами голосового управления.

Так сложилось, что в каждой комнате стоит по Яндекс.Станции (не спрашивайте как так вышло и почему — это отдельная история), поэтому все три реле были в результате затянуты в Умный дом Яндекса (далее — просто Умный дом) и встал вопрос какие названия какому каналу присвоить. После долгих мучений с составными именами типа «ВостокПриточкаМакс» и «ЗападПриточкаМин» я предложил (и это ужилось) названия «Ураган» и «Ветерок» для сильного и слабого режимов соответственно.

Но включать самому приточную вентиляцию все забывают — поэтому поставил в Умном доме на расписание включать в 18–00 и 19–00 на максимум. А выключать уже не забываешь ибо часам к девяти вечера чувствуется ощутимый приток прохладного воздуха. Выключение — голосом, самое главное не забыть команду (тут всегда вспоминаю «сезам, откройся» :-) ).

Так же поставил себе в качестве будильника включение в 6–00 на максимум приточной вентиляции в спальне. Выключение так же голосом.

Попробовал поспать под слабым режимом — утром почувствовал, что немного продуло, хотя когда засыпал обдув был практически незаметен.

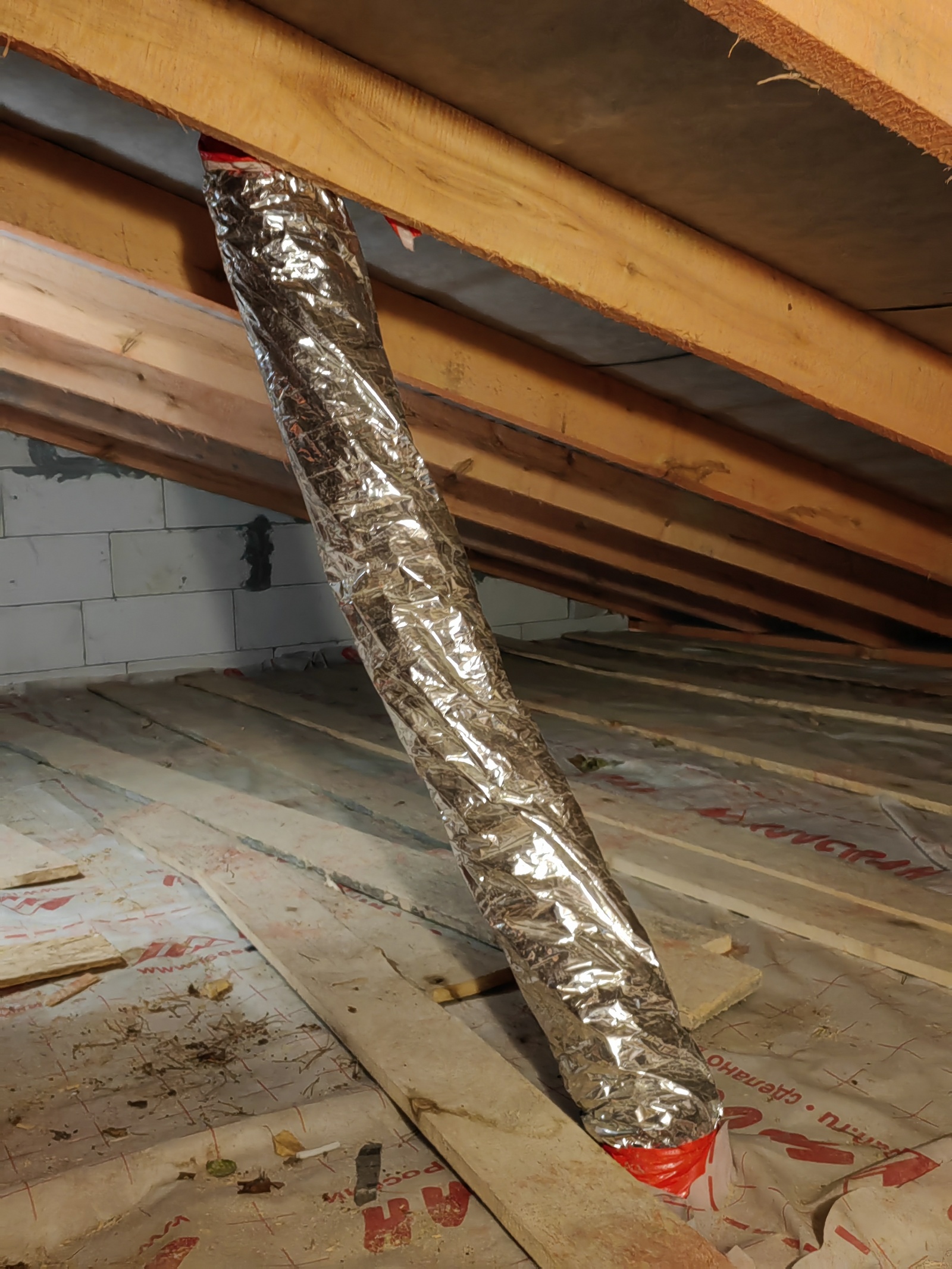

При этом стоит отметить, что включённая вентиляция не снижает сильно общую температуру в комнате, но сильно освежает воздух в ней и тем самым кардинально меняет ситуацию — спать становится возможным. Просто вытяжки (прямоточная на крышу, 125 мм, теплоизолированный рукав) не хватает для такого эффекта.

Комаров и прочих мошек не засасывает, пыли с софитов не насосала.

Что дальше?

Дальше, в связи с наступлением холодов, есть желание сделать некое подобие ШИМ‑а в зависимости от температуры в комнате и температуры забираемого воздуха: например, минуту‑две вентиляция работает, а потом пауза в зависимости от температуры забираемого воздуха и температуры воздуха в спальне. Проблема в том, что возможности Умного дома не позволяют гарантировано перехватывать события достижения конкретной температуры (проверено экспериментальным путём). С другой стороны Mi Home странно работает с событиями по наступлению конкретного времени. Но у Mi Home есть возможность построить бесконечный цикл (расширенный режим через четвёртый шлюз — «Mijia Automation Geek Edition») и в нём уже проверять и температуру и время самому — вопрос в контроле того, что этот цикл выполняется и перезапуска этого цикла, если он перестал выполняться.

Короче — есть ещё с чем поразбираться, но уже в специфичной ИТ‑плоскости. Возможно это сподвигнет меня на переход на Home Assistant. А может и выкручусь в очередной раз.

Как не удивительно — вышло дёшево, быстро и качественно!

Пока на этом всё!

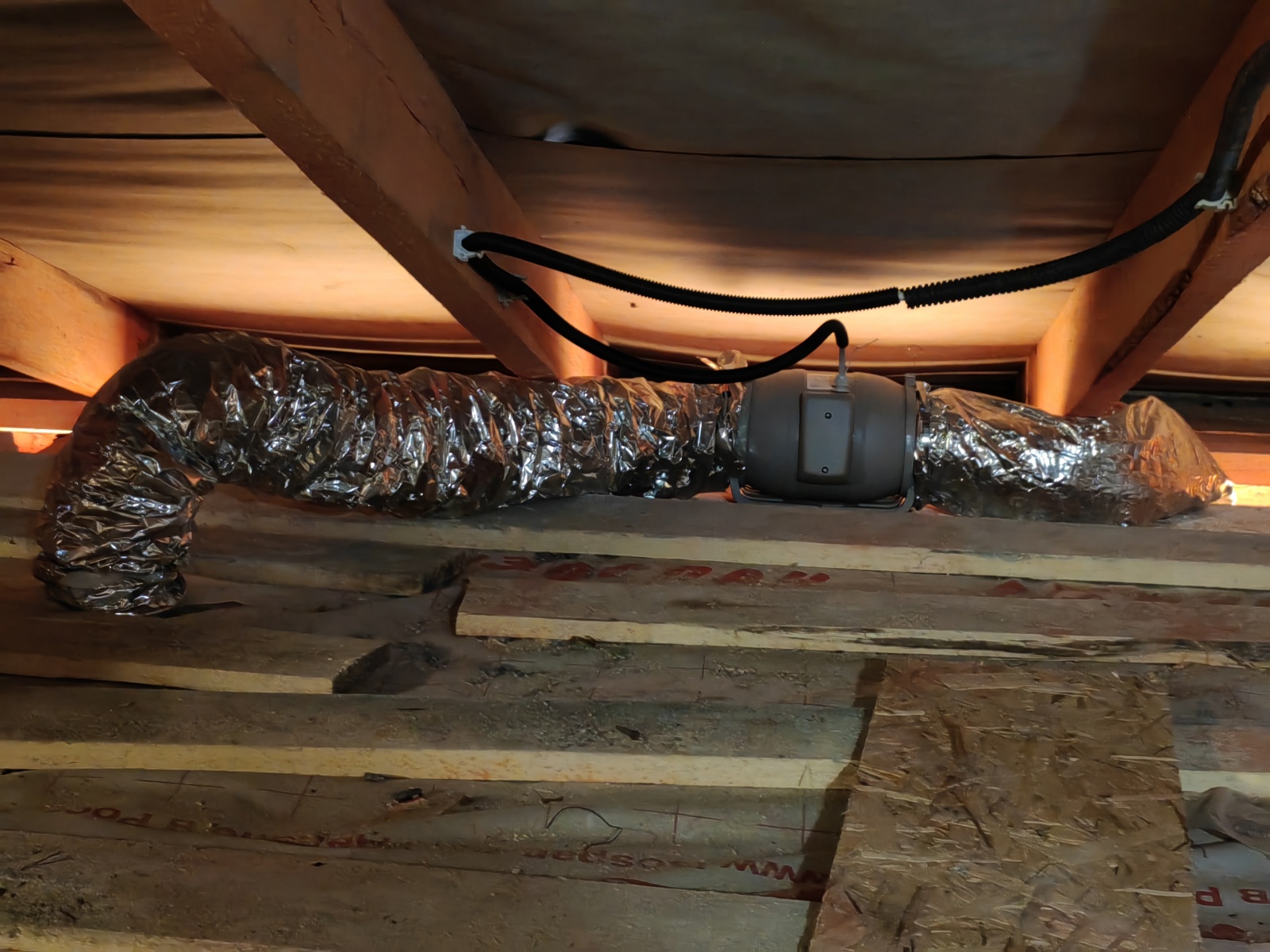

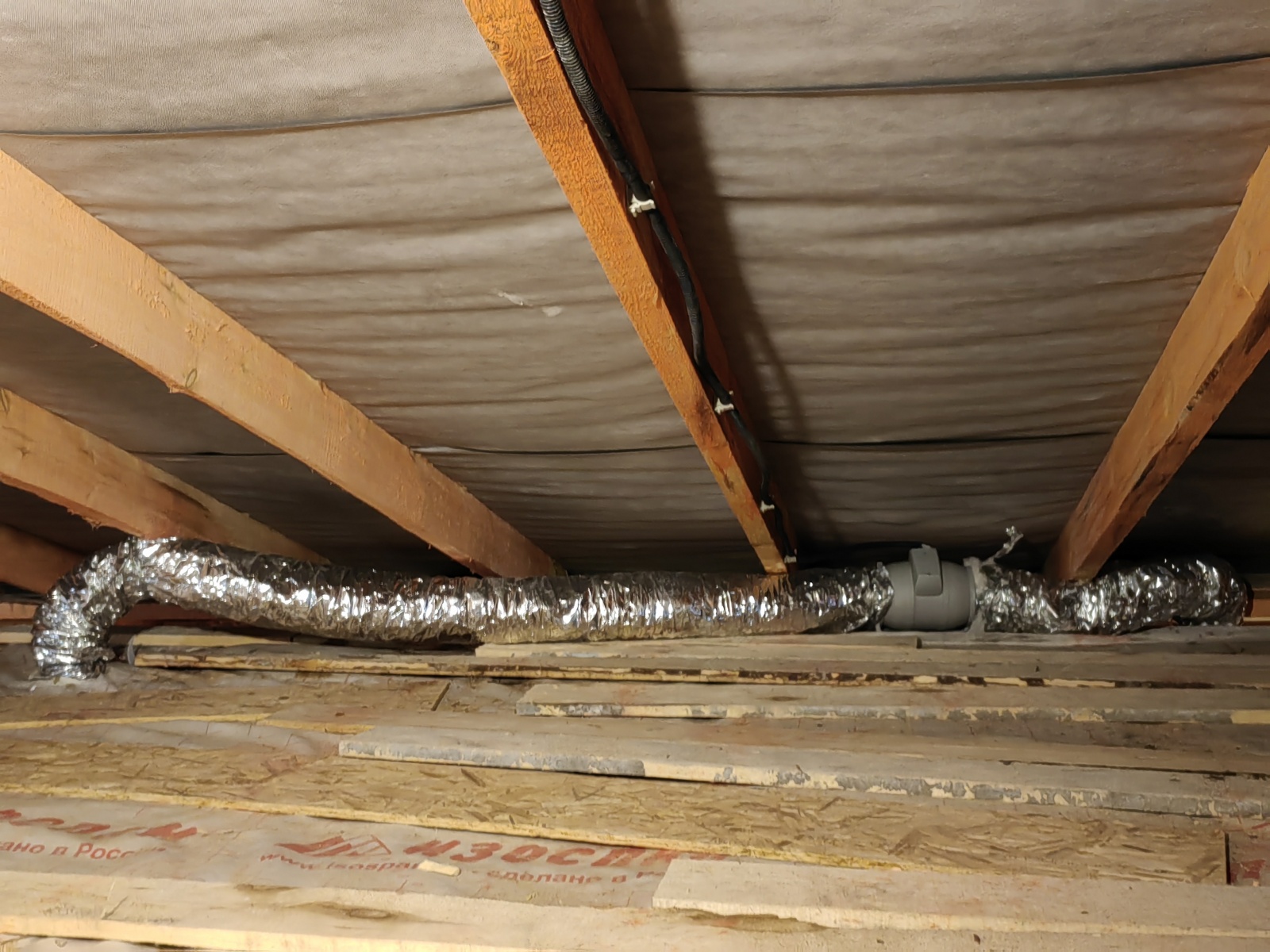

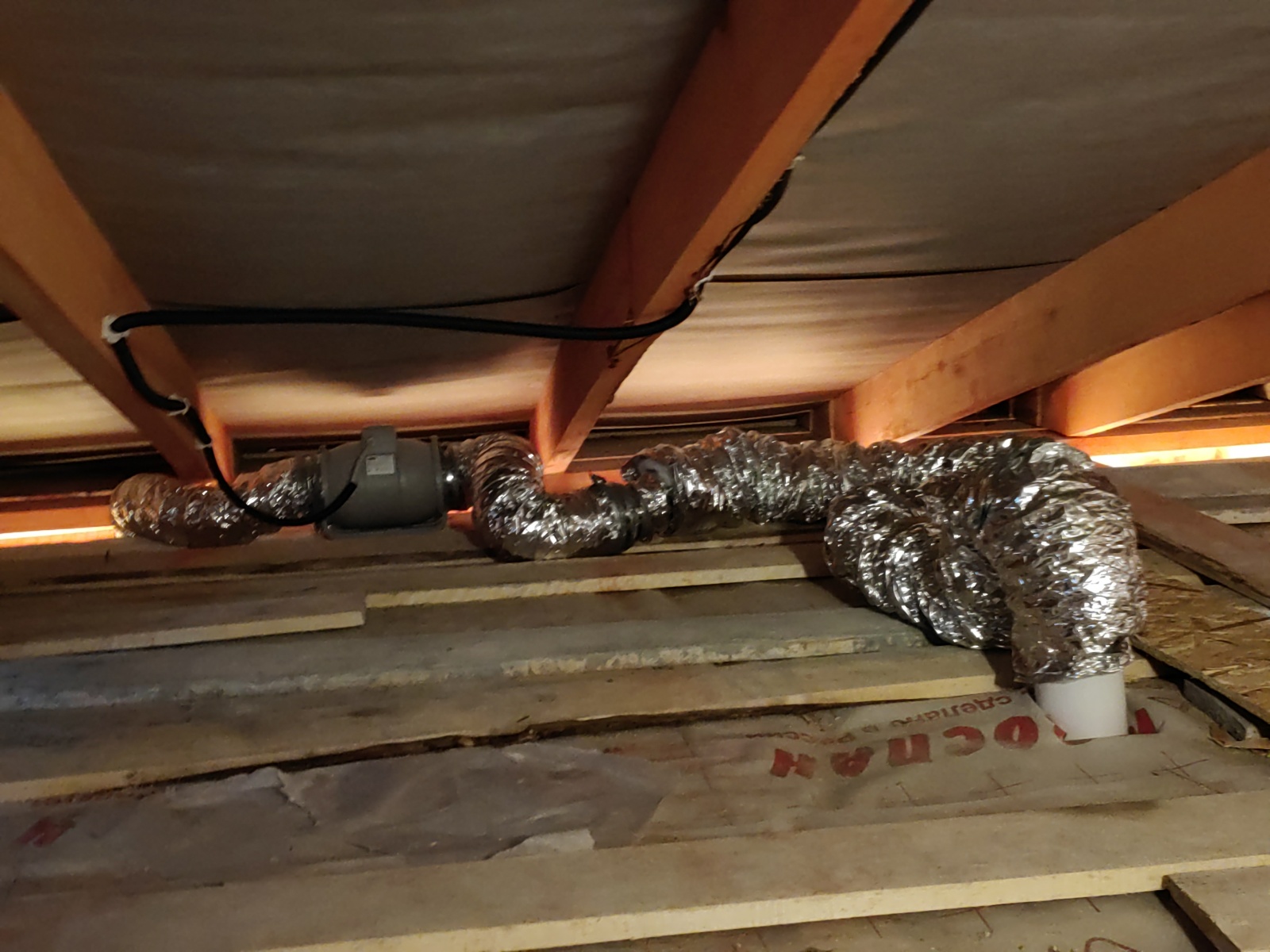

P. S. Немного фотографий результата (не судите строго).
