Xiaomi Gateway MIEU01 как универсальный контроллер умного дома

Home Assistant - прекрасное программное решение для умного дома. У него современный интерфейс, множество плагинов и дополнений почти на все случаи жизни. В интернете можно найти множество компонентов для самых экзотических устройств. Но чтобы начать им пользоваться, надо как следует позаботиться об аппаратной платформе. Нужно либо купить одноплатный компьютер наподобие Raspberry PI, или же использовать десктопный компьютер, который должен работать в режиме 24/7.

Но что если я скажу, что даже простой ZigBee шлюз от Xiaomi с евро-вилкой, который вставляется в розетку, может работать как хост система для Home Assistant? Он может показывать значение датчиков в веб интерфейсе, управлять светом и розетками, контролировать ZigBee сеть, проговаривать текст голосом через встроенный динамик, делать полноценную автоматизацию и всё это на скромном устройстве, которое нужно лишь воткнуть в розетку.

Немного истории

Данная статья является логическим продолжением другой статьи о том, как команда энтузиастов взломала ZigBee шлюз от Xiaomi и получила доступ к ОС Linux, которая там установлена. Когда я прочитал эту статью, у меня возникло желание попробовать повторить манипуляции, которые @lenz1986 описал в своей статье.

Это потенциально вело к получению ZigBee шлюза, который можно будет как-нибудь хакнуть, чтобы он поддерживал работу со всеми ZigBee устройствами, а не только с устройствами от Xiaomi (число которых в случае европейского региона ещё и сильно урезано). Потому я приобрёл шлюз и поспешил воспользоваться инструкцией из статьи. Я спросил у автора, насколько безопасно прошивать, и он заверил меня, что это безопасно. Я, уверенный, что новая прошивка загрузится только в оперативную память, запустил команду для прошивки системы. Оказалось, что только в оперативной памяти работает новая операционная система OpenWrt, а все разделы, которые отвечают за стоковую систему, перетёрты новой полурабочей системой (которая на тот момент даже не видела flash-память).

Так началось моё приключение, которое и привело к тому, что на данный момент шлюз может работать как универсальный контроллер для умного дома. Он работает с ZigBee, bluetooth, может быть хост-системой для программ zigbee2mqtt, node-red, Domoticz и даже Home Assistant!

Всё что описано в статье касается европейского шлюза Xiaomi версии 2 (DGNWG05LM), а также первого шлюза Aqara (ZHWG11LM).

Статья так же применима к шлюзу Aqara в аналогичном форм-факторе, за исключением того, что в нём отсутствует bluetooth модуль.

Установка операционной системы OpenWrt

Далее приведена упрощённая инструкция. Более подробная версия находится на основном сайте проекта https://openlumi.github.io/, в ней подробно описывается каждый шаг. С картинками!

Исходная система на шлюзе использует сборку через yocto и не позволяет её расширять. В дополнении, она ещё и занимает большую часть из 256-мегабайного флеш-диска.

Потому мы меняем ОС на портированную последнюю стабильную версию OpenWrt 19.07. Образ системы с веб-интерфейсом LuCI занимает 10 мегабайт.

Сейчас установка и обновление максимально упрощены, но на первом этапе требуется USB-UART адаптер и паяльник, чтобы подпаяться к консоли, получить root и запустить установку OpenWrt.

Упрощённо это выглядит так:

1. В uboot прописать загрузку в single mode

setenv bootargs "${bootargs} single rw init=/bin/bash" && boot

2. В UART-консоли надо задать пароль через passwd, а после перезагрузки уже войти в систему и запустить скрипт установки OpenWrt.

Он находится в репозитории https://github.com/openlumi/owrt-installer и прошьёт последнюю версию OpenWrt.

На этом месте провода больше не нужны и можно собрать шлюз.

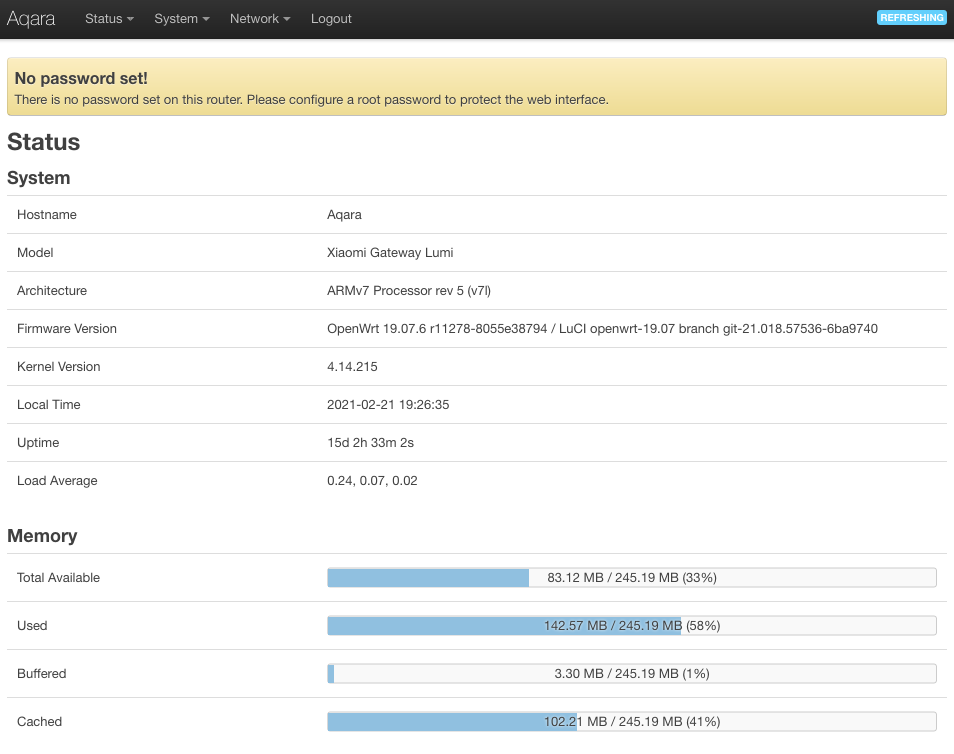

Голая система OpenWrt поднимает точку доступа без пароля, чтобы можно было зайти и настроить подключение к своей WiFi сети.

Отлично, теперь у нас есть (относительно) полноценный линукс с возможностью устанавливать сторонние пакеты, но пропала главная функциональность шлюза: его возможность работать с ZigBee устройствами. Вернём же её!

Zigbee2MQTT

Zigbee2mqtt является де-факто стандартом для работы с устройствами ZigBee. Он умеет прокидывать параметры устройств и их состояние в брокер mqtt, где их уже может считывать ваша система умного дома. Мы же установим Zigbee2mqtt и MQTT брокер mosquitto прямо на шлюз.

В шлюзе установлен зигби модуль JN5169, и для него рабочей прошивкой является прошивка zigate, которая позволяет использовать чип, как координатор сети зигби. Благодаря стараниям @G1K, в zigbee2mqtt появилась поддержка работы с zigate и сейчас, начиная с версии zigbee2mqtt 1.17, в нём уже есть поддержка этой прошивки. Также, с его помощью мне удалось собрать пакет для OpenWrt размером в скромные 5 МБ. Чтобы установить, вам нужно в OpenWrt добавить feed с собранными пакетами для шлюза, и затем стандартным способом установить нужные пакеты

Добавляем фид:

wget -q https://openlumi.github.io/openwrt-packages/public.key -O /tmp/public.key && opkg-key add /tmp/public.key && rm /tmp/public.key
echo 'src/gz openlumi https://openlumi.github.io/openwrt-packages/packages/19.07/arm_cortex-a9_neon' >> /etc/opkg/customfeeds.conf

Устанавливаем пакеты:

opkg update
opkg install mosquitto node node-zigbee2mqtt

Прошить зигби чип можно прямо из веб-интерфейса LuCI:

Прошивки с разными скоростями работы с внешним последовательным портом можно скачать отсюда: https://github.com/openlumi/ZiGate/releases/tag/snapshot-20210103

Там же нужно сбросить EEPROM чипа, который хранит в себе данные о подключённых устройствах. Нужно выбрать скорость, на которой работает прошивка и нажать кнопку Erase PDM.

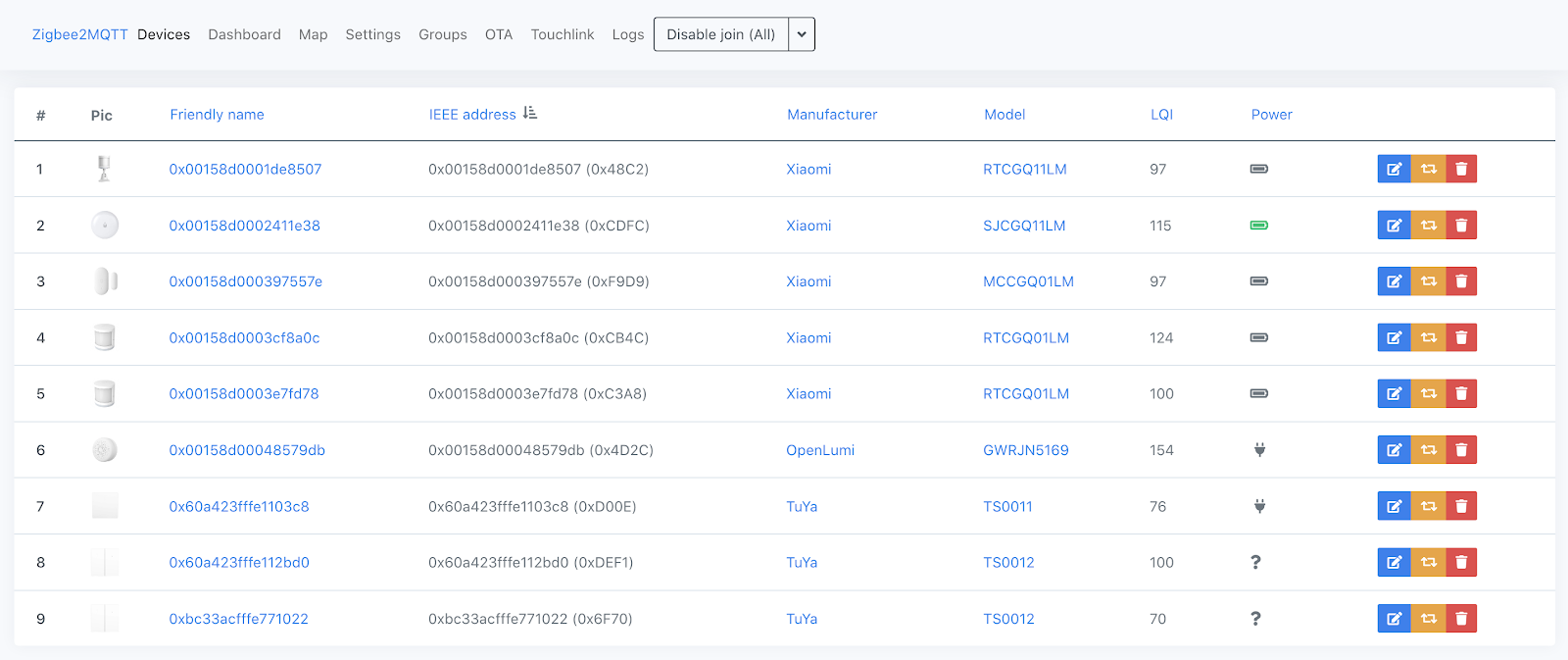

Уже на этом этапе, после перезагрузки, на порту 8080 загрузится веб интерфейс zigbee2mqtt, который позволяет включать режим спаривания и управлять подключёнными устройствами.

Улучшенная прошивка

Разработка прошивки Zigate идёт достаточно вяло и в ней присутствуют определённые проблемы. Потому тот же самый @G1K взял чистый пример координатора от NXP и применил только необходимые патчи из проекта Zigatе. В итоге прошивка лишилась ряда проблем, и при этом продолжила исправно работать с zigbee2mqtt

Альтернативная прошивка для z2m находится тут: https://github.com/openlumi/JN-ZigbeeNodeControlBridge-firmware

Home Assistant

И вишенкой на торте стало портирование целиком системы Home Assistant прямо на шлюз. Целиком — это некоторое преувеличение, т.к. даже начальная установка занимает гораздо больше места, чем есть на шлюзе, а каждый компонент может требовать версию библиотек, которые отсутствуют в поставке.

Но мне удалось удалить большую часть компонентов, которые не нужны для базовой работы системы, а в других заменить версии зависимостей на те, что есть в OpenWrt. Это в основном касается библиотек, которые требуют компиляции и не могут установиться стандартным способом, т.к. на шлюзе просто нет компилятора.

Устанавливается это тоже всего лишь в одну команду (при условии, что у вас подключён фид openlumi).

wget https://raw.githubusercontent.com/openlumi/homeassistant_on_openwrt/main/ha_install.sh -O - | sh

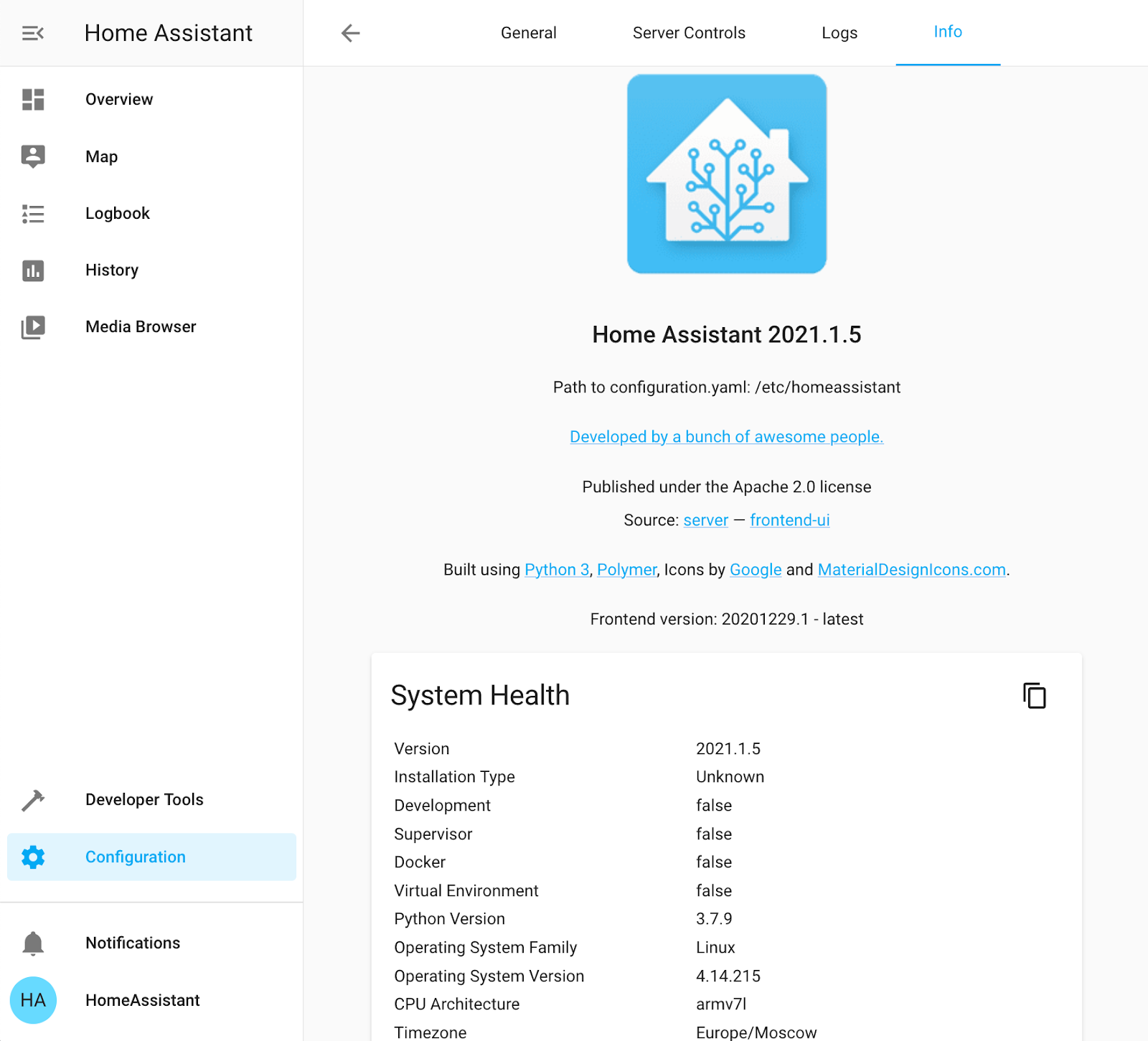

Будет установлена последняя версия с поддержкой python 3.7 — Home Assistant 2021.1.5

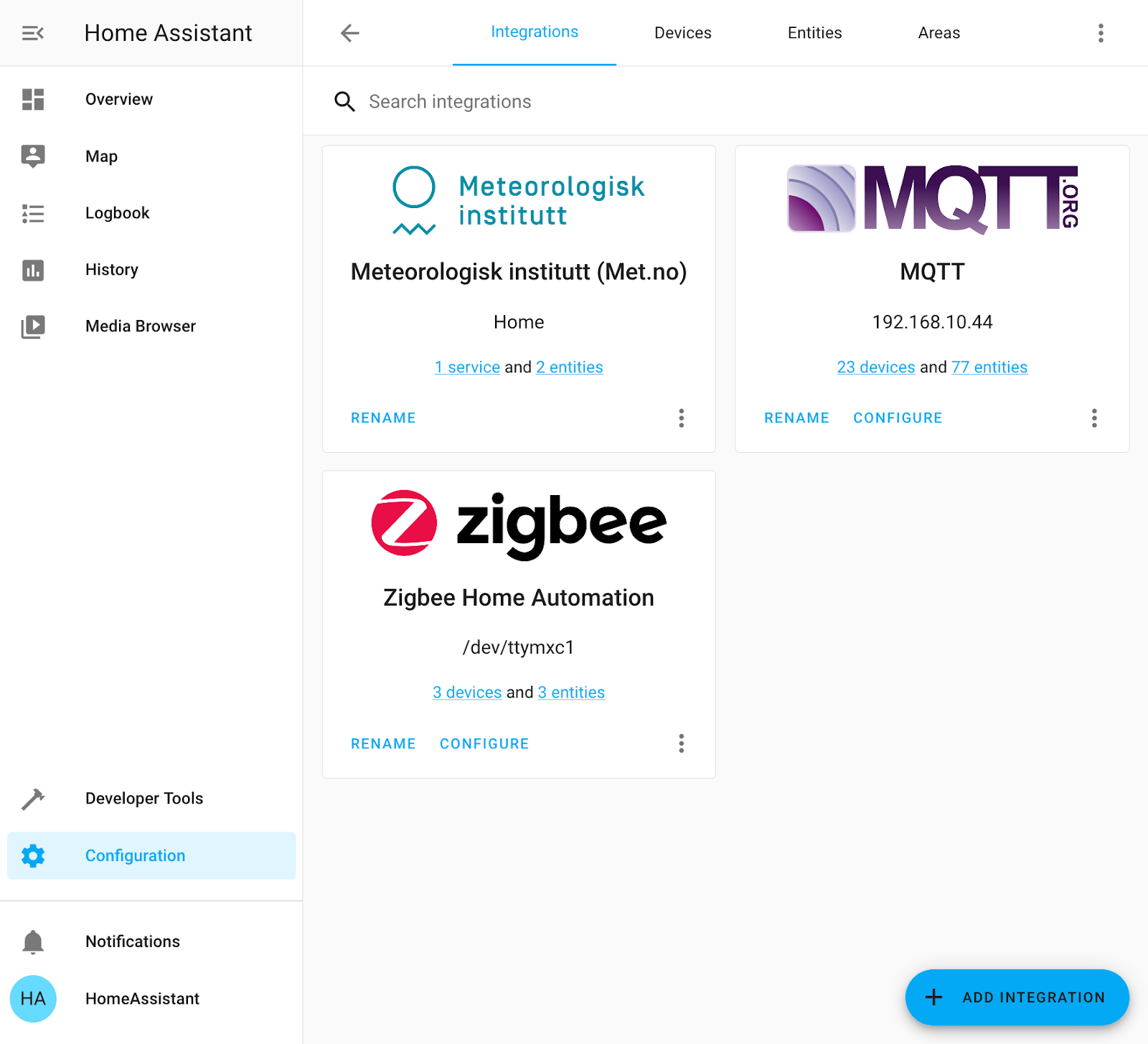

В поставке есть компоненты для работы с MQTT, если вы захотите его использовать с zigbee2mqtt, а также ZHA, компонент для работы с сетью зигби напрямую, если вам будет хватать поддержки устройств от этого компонента. Для ZHA потребуется оригинальная прошивка Zigate, работающая на скорости 115200.

В Home Assistant работают автоматизации, а также есть отзывы об успешном запуске компонентов mpd, tts, mysensors, камер

Для управления датчиками и устройствами самого шлюза можно использовать сервис lumimqtt (https://github.com/openlumi/lumimqtt)

При использовании компонента MQTT устройства сами залетят в систему, используя механизм mqtt discovery.
Установленный Home Assistant занимает на диске около 100 МБ и после загрузки работает достаточно быстро для подобной аппаратной платформы.

Более подробная инструкция по установке тут https://github.com/openlumi/homeassistant_on_openwrt

Что ещё можно сделать?

На шлюз Xiaomi с установленной OpenWrt можно устанавливать почти все пакеты из официального репозитория. Однако есть проблемы с использованием модулей ядра из пакетов, это может привести к kernel panic при установке. Такое было замечено при установке пакетов для openvpn, l2tp.В случае же приложений для userspace ограничений нет.

Например, была успешно бекпортирована более легковесная система умного дома Domoticz 2020 из master-ветки openwrt. В ней работают как плагин для работы с Zigate напрямую, так и плагин для zigbee2mqtt.

Если вы хотите более сложную логику для автоматизаций, чем предоставляет Home Assistant, есть возможность установить пакета для визуального поточного программирования node-red прямо на шлюзе. Разнообразные ноды для управления шлюзом уже в комплекте.

На шлюз можно установить сетевой музыкальный плеер mpd и слушать радио. Надо отметить, что качество звука не очень высокое, хотя громкость достаточная.

На плате шлюза есть выведенные пятаки GPIO, правда, очень мелкие, но можно их использовать в linux через sysfs. Также на платах, где используется модуль WiFi Realtek 8723bs (все евро-шлюзы Xiaomi), есть возможность использовать встроенный bluetooth. В шлюзах Aqara стоит чип 8189es, в котором модуля bluetooth нет.

Несмотря на то, что проект уже выглядит вполне завершённым, если у вас есть навыки или знания, вы всё ещё можете присоединиться к улучшению достигнутых результатов.

Все текущие результаты собраны в едином проекте на гитхабе https://github.com/openlumi

Телеграм-чат для обсуждения.

Благодарности

Чтобы достичь данного результата, над проектом также работало множество замечательных людей:

@lenz1986 добавил поддержку nand, bluetooth

@Alx2000y написал драйвер для звука для шлюза, внедрил поддержку overlayfs, бекпортировал модуль ядра для паттернов мигания светодиодами

@G1K написал адаптер для zigbee2mqtt, которая поддерживает zigate в качестве координатора, организовал фид с пакетами для установки их на шлюзе через opkg и оптимизировал node-red для работы на шлюзе

@divanikus написал скрипт по установке OpenWrt на стоковой системе по воздуху

И, напоследок, бонус

Приблизительное сравнение аппаратных систем, чтобы понимать что вы потеряете и приобретёте, если возьмёте шлюз Xiaomi в качестве хоста для умного дома.

Автор: Ivan Belokobylskiy
