Здравствуйте, уважаемые читатели. Представляю вашему вниманию статью, посвященную карбюраторам мотоциклетного типа.
Наверняка многие из вас ездили на мотоцикле, а кто-то даже имеет его в собственности. Может быть, вы бывали на картодроме и с азартом соперничали на трассе под свист резины и рокот мотора. А может, вы просто по выходным обустраиваете дачу с помощью бензоинструмента. В этих и многих других случаях мы имеем дело с малолитражными двигателями внутреннего сгорания под управлением карбюратора. Но что это за деталь? Для чего нужна и из чего состоит? На какие характеристики влияет, как регулируется? На эти и ряд других вопросов вы сможете найти ответы в предлагаемой статье.
Давайте конкретизируем вопросы, которые рассмотрены по ходу повествования.
- В первой части будут рассмотрены основные вопросы образования и воспламенения горючей смеси.
- Вторая часть посвящена главной дозирующей системе, в ней же приводится описание методики подбора главного топливного жиклера по анализу состояния свечи зажигания.
- Третья часть посвящена вопросам формы и особенностям конструкции диффузора и дроссельной заслонки.
- Система холостого хода рассмотрена в четвертой части, помимо этого в ней рассматриваются вопросы работы системы в переходных режимах.
- В пятой части рассмотрен ряд вспомогательных устройств карбюратора, описываются их назначения, конструкции и способы регулировки.
- Шестая часть посвящена карбюраторам с постоянным разрежением у распылителя, получившим широкое распространение на четырехтактных двигателях.
Сегодня рассмотрим только первую часть. В виду большого объема предлагаемого к изучению материала части статьи будут сформированы как отдельные публикации.
P.S. Я понимаю, что материал подобного рода имеет только косвенное отношение к тематике портала. Однако и здесь в категории транспорт есть статьи, посвященные самодельному двухтактному ДВС и даже паровому двигателю. Эти примеры мотивировали меня опубликовать работу. Помимо этого, публикация на таком авторитетном и хорошо индексируемом ресурсе, как Хабр, поможет распространить материал и донести его до аудитории, интересующейся непосредственно карбюраторами. Всем приятного и, надеюсь, полезного чтения!
Карбюратор: основные принципы
Двигатели мотоциклов, работающие по циклу Отто, как двухтактные, так и четырехтактные, потребляют топливо, которое достаточно легко испаряется и имеет антидетонационные свойства, позволяющие образовывать смесь с горячим воздухом перед тем, как свеча зажигания инициирует поджиг. К таким видам топлива относится, например, коммерческий бензин, специальный бензин для соревнований, метанол и этиловый спирт.
Совсем иначе процесс смесеобразования проходит в двигателях, работающих по циклу Дизеля. В них применяется менее испаряемое топливо, антидетонационные свойства которого требуют производить смешивание с воздухом непосредственно в камере сгорания, в которой давление и температура соответствуют параметрам самовоспламенения топлива.
По этой причине управлять мощностью дизельного двигателя можно, регулируя только подачу топлива, без необходимости контроля воздушного потока. В двигателях, работающих по циклу Отто, в процессе смесеобразования необходимо контролировать как количество воздуха, так и количество топлива, потребляемого двигателем.
В автомобильных двигателях в большинстве случаев применяется система впрыска топлива с централизованным управлением. Блок управления регулирует время открытого состояния форсунки, в течение которого происходит поступление топлива в воздушный поток. Аналогичные системы были адаптированы и для некоторых высококлассных мотоциклетных двигателей. Однако применение карбюраторов все ещё остается актуальным.
Особенность принципа работы карбюратора заключается в том, что истечение топлива происходит под действием разрежения через систему жиклеров. Поэтому карбюраторы проектируют исходя из трех основных функций:
- Управление мощностью двигателя согласно потребности водителя путем изменения воздушного потока;
- Дозирование подачи топлива в воздушный поток с сохранением оптимального соотношения воздуха к топливу во всем рабочем диапазоне оборотов двигателя;
- Гомогенизация топливовоздушной смеси для правильного воспламенения и горения.
Состав топливовоздушной смеси
Состав горючей смеси (A/F) -это массовое соотношение воздуха к топливу, которое потребляет двигатель. Оно определяется как
$$display$$frac{A}{F} = frac{M_text{возд.}}{M_text{топл.}} $$display$$
С химической точки зрения данное соотношение должно быть стехиометрическим, т.е. должно обеспечивать полное сгорание без избытка воздуха (бедная смесь) или остатков несгоревшего топлива (богатая смесь).
Стехиометрический состав
Числовое значение стехиометрического отношения зависит от типа топлива. Для коммерческого бензина оно варьируется от 14.5 до 14.8. Это значит, что для полного сгорания одной части бензина требуется 14.5-14.8 частей воздуха. Для двигателей, работающих на метаноле, это отношение снижается до 6.5, в то время как для этилового спирта оно равно 9.
Реальный состав смеси
Состав смеси, производимой карбюратором во время работы двигателя, не обязательно должен соответствовать стехиометрическому значению. В зависимости от конструкции двигателя и условий его работы (количества оборотов и величины нагрузки) часть топлива может не сгорать, по каким-либо причинам не попадая в камеру сгорания или вследствии неидеальности процесса горения. Изменение состава смеси может быть вызвано остатками продуктов сгорания в цилиндре, а также частичной потерей свежего заряда смеси через выхлопную систему. К изменению состава особенно чувствительны двухтактные двигатели.
Если рассмотреть заряд смеси, который непосредственно участвует в сгорании, можно прийти к выводу, что его состав должен быть богаче стехиометрического для компенсации вышеописанных явлений.
Состав смеси в зависимости от условий работы
Состав смеси должен варьироваться в определенных пределах, зависящих от условий работы двигателя. Установлено, что в общем случае состав смеси должен быть богаче на холостом ходу, в режиме ускорения и в режиме максимальной мощности. Напротив, в установившемся режиме состав может быть беднее, т.е. отношение воздуха к топливу может быть увеличено в сравнении с другими режимами работы.
Применительно к двухтактным двигателям понятия бедная и богатая смесь, как правило, не связаны со стехиометрическим отношением, так как они постоянно работают на смеси более богатой, чем стехиометрическая. Это верно и для многих четырехтактных двигателей, но в основном они работают на более бедной смеси, чем двухтактные.
Система подачи топлива в карбюратор
Принцип работы
Вариант конструкции системы подачи топлива представлен на рисунке.

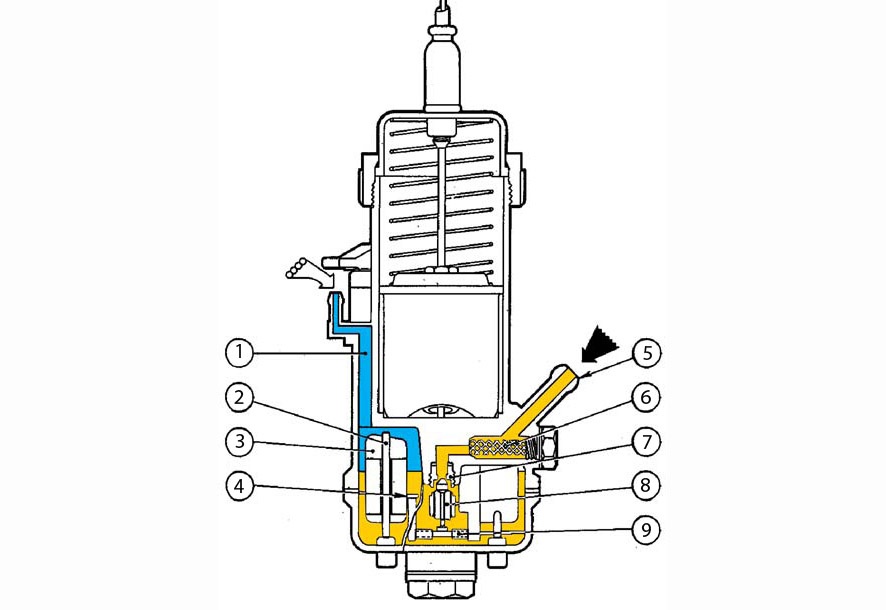

Система подачи топлива в карбюратор: 1 — канал, соединяющий поплавковую камеру с атмосферой; 2 — направляющая поплавка; 3 — поплавок; 4 — рычаг взаимодействия с топливным клапаном; 5 — штуцер топливоподачи; 6 — сетчатый фильтр; 7 — седло клапана; 8 — игла клапана; 9 — ось качения рычага 4
Топливо, поступающее из бака, поддерживается на постоянном уровне внутри поплавковой камеры. За это отвечает поплавок и связанный с ним клапан. Поплавок свободно перемещается вместе с уровнем топлива, регулируя тем самым проходное сечение клапана. По мере расхода топлива двигателем уровень в поплавковой камере понижается, поплавок опускается и приоткрывает клапан, тем самым позволяя поступить топливу из бака. Уровень топлива начинает расти, поплавок поднимается и в определенной точке закрывает клапан, после чего процесс повторяется.

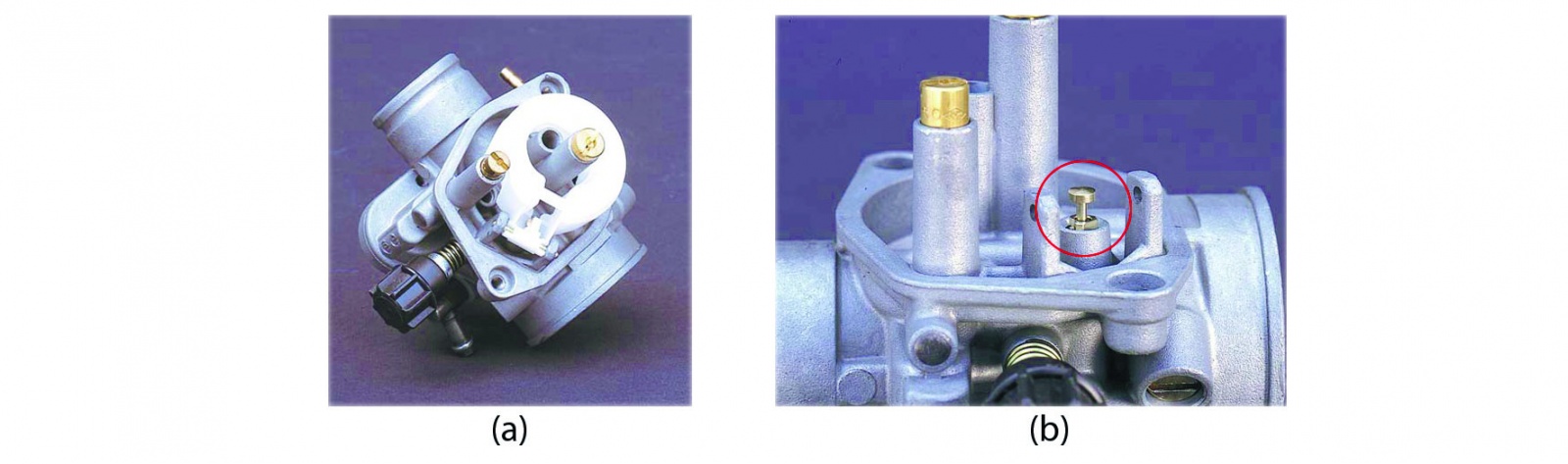

Общий вид поплавковой камеры (a), топливный клапан (b)
Таким образом удается поддерживать практически постоянный напор топлива на различные жиклеры. Другими словами, высота, на которую необходимо подняться топливу для начала распыления под действием разрежения, остается постоянной. На рисунке показан карбюратор в разрезе с изображением основных систем. Желтым выделен уровень топлива, поддерживаемый в поплавковой камере.

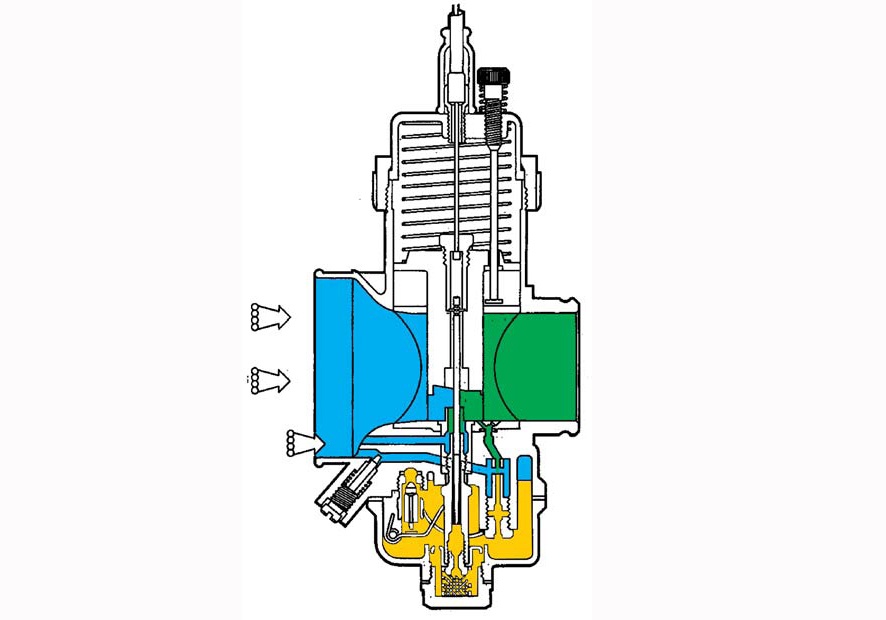

Карбюратор в разрезе с изображением основных систем
Конструкция и способы регулировки
Рассмотрим более подробно систему: поплавок — клапан.

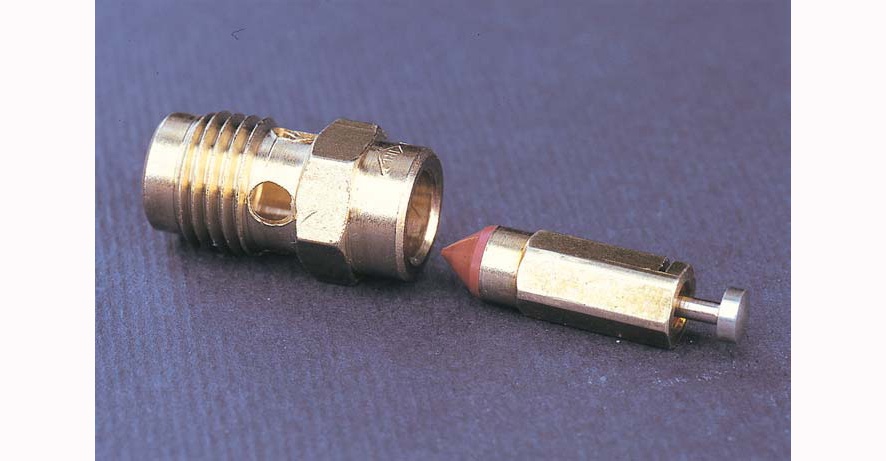

Топливный клапан состоит из запорной иглы и седла, впрессованного или вкрученного в корпус карбюратора. Кончик иглы обрезинен. Состав резины хорошо совместим с коммерческим бензином, но при использовании специализированных топлив, например спиртосодержащих, необходимо убедиться в совместимости с материалами уплотнений на предмет ухудшения качества работы карбюратора. Во многих конструкциях запорных игл применяется пружинный толкатель, взаимодействующий с поплавком для уменьшения вибрации иглы, порождаемой движением мотоцикла и перемещением топлива в поплавковой камере.
Топливный клапан
Проходное сечение топливного клапана является регулировочным параметром, так как определяет максимальный расход топлива. Если сечение слишком маленькое, поплавковая камера может опустеть, потому что расход топлива будет превышать приход в текущих условиях работы двигателя (как правило, в режиме полной нагрузки). Поработав какое-то время в таком режиме, двигатель может выйти из строя вследствие переобеднения горючей смеси.
Уровень топлива также является регулировочным параметром карбюратора, что следует из принципа работы, так как дозировка расхода топлива меняется с уровнем, тем самым влияя на состав смеси.
Регулировка уровня топлива осуществляется изменением двух параметров:
- веса поплавка;
- геометрии рычага, соединяющего поплавок с клапаном.
С установкой более тяжелого поплавка уровень топлива повысится вследствие компенсации его более низкой плавучести. Это приведет к обогащению смеси, если не менять другие параметры. В обратной ситуации, при установке более легкого поплавка, уровень топлива понизится вследствии уменьшения выталкивающей силы. Это приведет к раннему закрытию клапана и перестройке карбюратора на более бедную смесь. Поэтому поплавки классифицируются по весу и должны быть установлены на соответствующую высоту согласно предписанным стандартам.
Способ контроля высоты установки поплавков показан на рисунке. Когда необходимо произвести регулировку уровня и нет возможности изменять вес поплавка, можно изменить геометрию рычага, воздействующего на клапан. В этом случае, поплавок закроет клапан раньше (при меньшем уровне) или позже (при большем уровне) при одинаковом весе.
Замер высоты установки поплавка
Особенности условий работы
Высокий уровень топлива точно так же, как и низкий, влияет на работу всех систем карбюратора на всех режимах работы двигателя. Однако нужно отметить, что слишком низкий уровень топлива в поплавковой камере может привести к недостаточному напору топлива на жиклерах, что вызовет опасное для работы двигателя переобеднение смеси. Это может произойти при перемещении топлива внутри поплавковой камеры во время ускорений, которым подвергается транспортное средство. В этом случае (что в основном происходит на внедорожных или на трековых мотоциклах при поворотах и резких торможениях), если уровень слишком низкий, какой-либо жиклер может внезапно завоздушиться.
Для предотвращения подобной ситуации в некоторых конструкциях применяются специальные дефлекторы вокруг жиклеров, их также называют успокоители (пример подобного устройства будет приведен в следующей публикации). Назначение успокоителя — удержать как можно больше топлива рядом с жиклером во всех возможных условиях работы.
Продолжение следует...
Автор: Петр
