Американские инженеры предложили способ шумоизоляции. Он отличается от привычных звукопоглощающих панелей. Это — напечатанное на 3D-принтере пластиковое кольцо.
Новый способ «поглощения» звука
Классические шумопоглощающие панели преграждают путь акустическим волнам и гасят звуковую энергию, часть которой преобразуется в тепло. Из-за особенностей конструкции и используемых материалов такие панели практически не пропускают воздух.
Специалисты Бостонского университета предложили «дышащее» пластиковое кольцо, которое блокирует до 94% шума. Его нарекли «акустическим метаматериалом».
Принцип работы метаматериала основан на резонансе Фано. При интерференции двух волн их энергия распределяется асимметрично. В результате в одной точке пространства звуковое давление повышается до максимальных значений, а в другой — снижается практически до нуля.
Такого распределения акустических волн исследователям из Бостонского университета удалось добиться при помощи специальной формы метаматериала — внутри кольца находится спиральный канал, по которому проходит звук. Акустические волны в этом канале отражаются от стенок, вступают в резонанс Фано и затихают.
Авторы технологии разработали прототип устройства, который распечатали на 3D-принтере и установили на трубу из поливинилхлорида, на другом конце которой расположили динамик. И хотя конец трубы с кольцом оставался открытым более чем наполовину, проходящий через него звук становился заметно тише — в действии можно увидеть в этом видео:
Достоинства и недостатки
Одно из преимуществ технологии — разнообразие возможных форм «глушителя». По словам авторов исследования, им удалось смоделировать шумопоглощающие насадки с квадратным и шестиугольным сечением — материал такой формы предлагают использовать как строительные блоки для звукоизолирующих перегородок.
Второе достоинство — низкая себестоимость. Устройство можно изготовить из любого пластика, и оно не требует особых дорогостоящих материалов. Например, авторы технологии использовали для создания прототипов стандартный для 3D-принтеров АБС-пластик и эпоксидную смолу.
Но у изобретения есть очевидный недостаток — потребность в индивидуальном расчёте. Каждое устройство проектируется под конкретные частоты и размеры, поэтому массово создавать универсальные кольца не получится.
Аналоги изобретения
Направление акустических метаматериалов развивается уже на протяжении нескольких лет. И работают в этой области не только исследователи из Бостона. В качестве аналога можно привести устройство инженеров из Франции — в 2016 году они создали панель толщиной в 1 см, блокирующую низкие частоты. Обычно для подавления низких частот требуются панели толщиной до 10 см.
Французское изобретение состоит из рядов небольших камер-резонаторов Гельмгольца, которые заглушают проходящие звуки. По словам авторов решения, его можно использовать для шумоизоляции в зданиях и транспорте — панели занимают мало места и немного весят, но при этом блокируют почти 100% звуков.
Ещё один акустический метаматериал разработали в Университете Южной Калифорнии. Он представляет собой решетчатую структуру из пластика с частицами железа, созданную при помощи 3D-принтера. Под воздействием магнитного поля эти частицы перемещаются, что меняет структуру материала и его акустические характеристики.

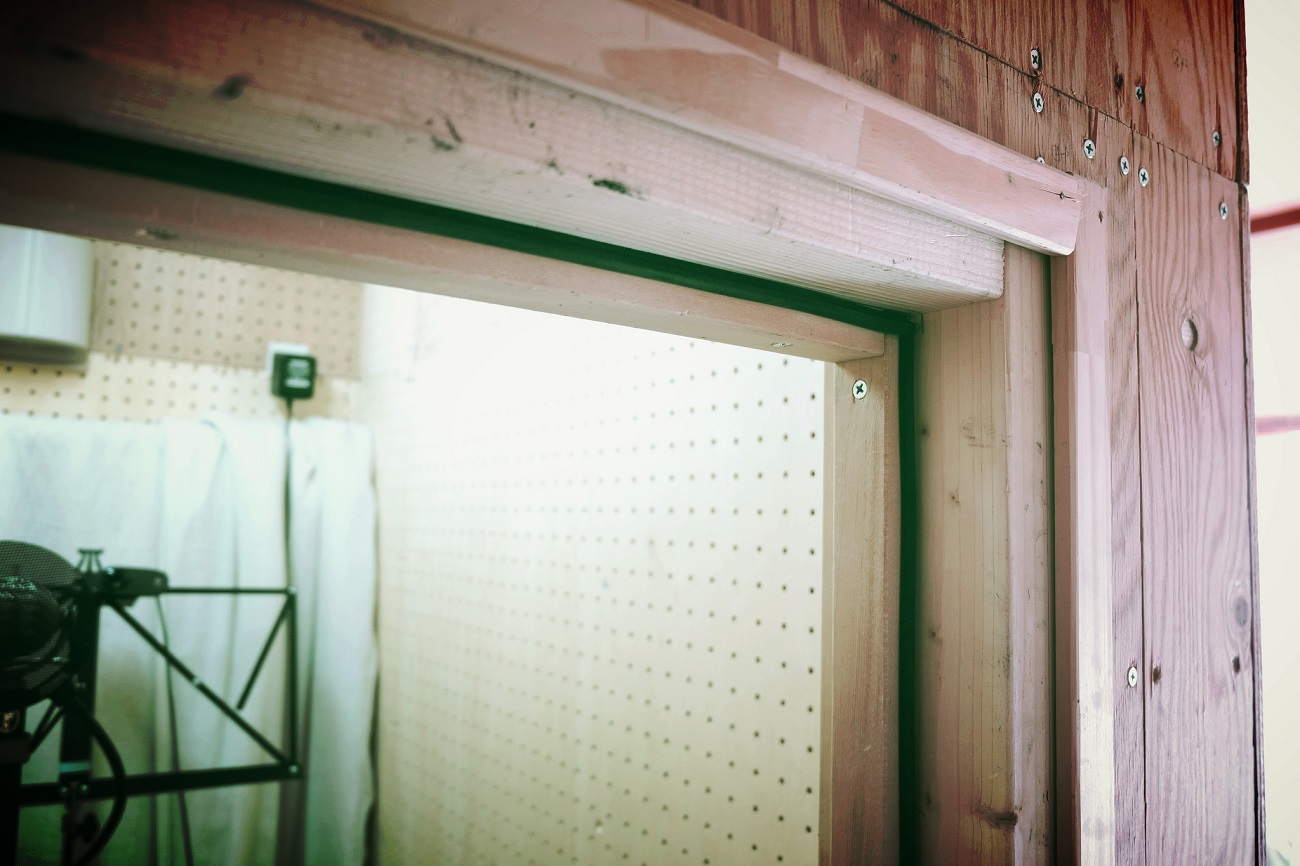

Фото Shunichi kouroki / CC BY
Выводы
Считается, что разработки в сфере акустических метаматериалов расширят возможную область применения звукоизоляции. Исследователи ожидают, что инновации в сфере шумопоглощения помогут сделать городской экосистему более комфортной: метаматериалы можно будет использовать для строительства шумозащитных экранов вдоль крупных автомагистралей.
