Здравствуйте, уважаемые участники ИТ сообщества. Данный материал является незапланированным продолжением серии статей (первая статья, вторая статья, третья статья), которые посвящены тестированию ПО в Openshift Origin. В данной статье будут рассмотрены аспекты интеграции контейнеров и виртуальных машин посредством Openshift и Openstack.
Какие цели я преследовал интегрируя Openshift с Openstack:
- Добавить возможность запускать контейнеры и виртуальные машины в единой сети (L2, отсутствие вложенных сетей).
- Добавить возможность использования опубликованных в Openshift сервисов виртуальными машинами.
- Добавить возможность интеграции физического сегмента сети с сетью контейнеров/виртуальных машин.
- Иметь возможность обоюдного разрешения FQDN для контейнеров и виртуальных машин.
- Иметь возможность встроить процесс развертывания гибридных окружений (контейнеры, виртуальные машины) в существующий CI/CD.
Примечание: в данной статье не пойдет речи об автоматическом масштабировании кластера и предоставлении хранилищ данных.
Своими словами о программном обеспечении, которое способствовало достижению поставленных целей:
-
Openstack — операционная система для создания облачных сервисов. Мощный конструктор, который собрал под своё начало множество проектов и вендоров. По моему личному мнению конкурентов Openstack на рынке private cloud просто нет. Инсталяции Openstack могут быть очень гибкими и многоэлементными, с поддержкой различных гипервизоров и сервисов. Доступны плагины Jenkins[1][2]. Поддерживается оркестрация, workflow, multi tenancy, zoning и т.д.
-
Openshift Origin — standalone решение от Red Hat (в противовес Openshift Online и Openshift Dedicated) предназаченное для оркестрации контейнеров. Решение построено на базе Kubernetes, но обладает рядом преимуществ/дополнений, которые обеспечивают удобство и эффективность работы.
- Kuryr — молодой проект Openstack (большой плюс в том, что разработка ведется в экосистеме Openstack), позволяет различными способами интегрировать контейнеры (nested, baremetal) в сеть Neutron. Является простым и надежным решением c далеко идущими планами по расширению функционала. На текущий момент на рынке представлено множество решений NFV/SDN (коим Kuryr не является), большая часть из которых может быть исключена как не поддерживаемая Openstack/Openshift нативно, но даже существенно сократив список остаются решения, которые весьма богаты функционально, нр при этом являются достаточно сложными с точки зрения интеграции и сопровождения (OpenContrail, MidoNet, Calico, Contiv, Weave). Kuryr же позволяет без особых трудностей интегрировать контейнеры Openshift (CNI плагин) в сеть Neutron (классический сценарии с OVS).
Типовые схемы интеграции:

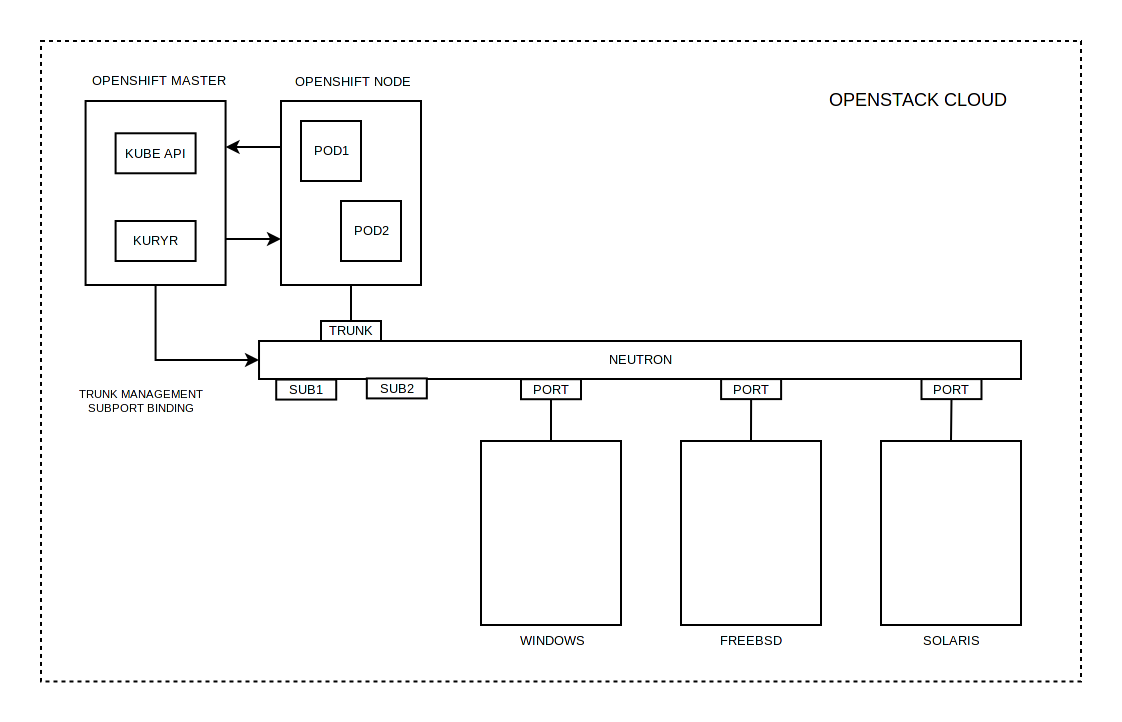

1. Кластер Openshift размещен в облаке Openstack
Схема интеграции, когда все элементы расположены в облаке Openstack, весьма привлекательна и удобна, но главный минус данной схемы заключается в том, что контейнеры запускаются в виртуальных машинах и все преимущества в скорости сводятся на нет.

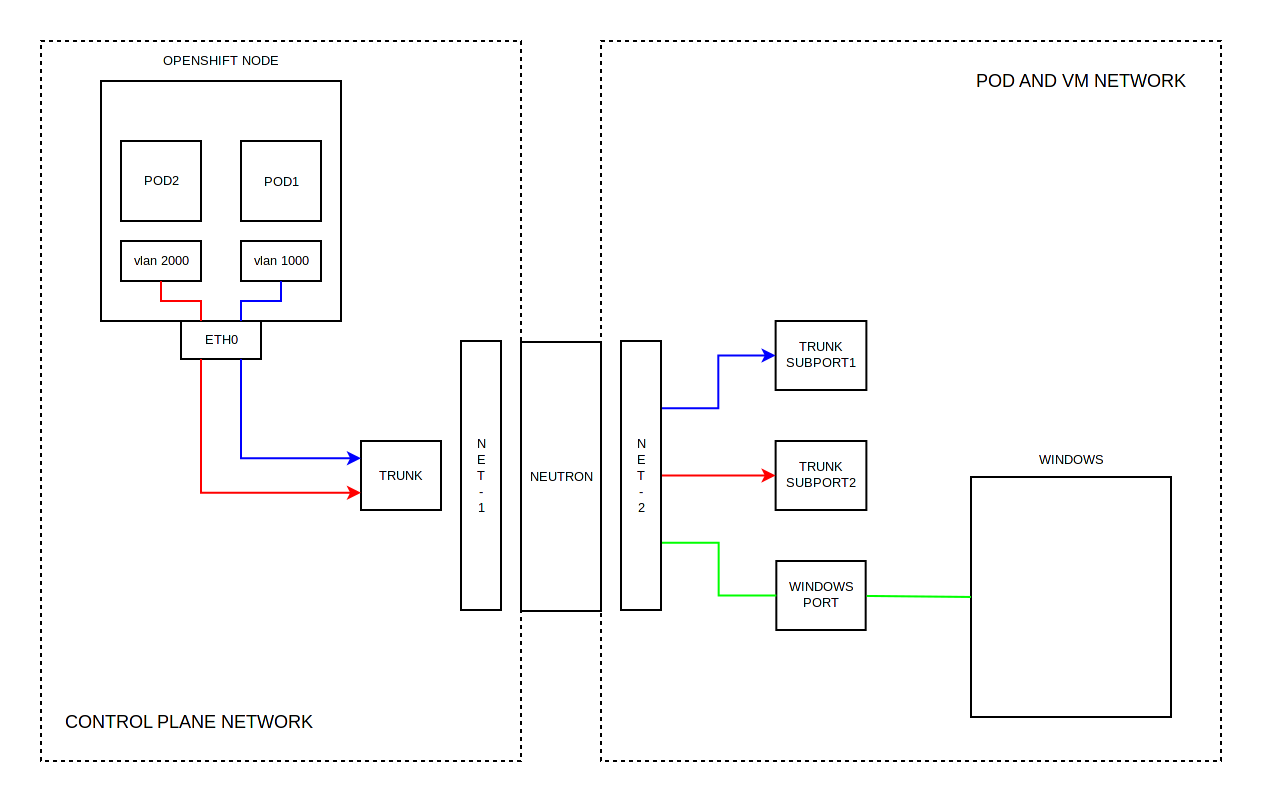

При данной схеме интеграции рабочим узлам Openshift назначается TRUNK порт, который содержит некоторое количество SUBPORT. Каждый SUBPORT содержит индетификатор VLAN. Если TRUNK порт находится в одной сети, то SUBPORT находится в другой. SUBPORT стоит рассматривать как мост между двумя сетями. При поступлении Ethernet кадра в TRUNK c меткой VLAN (которая соотвествует некому SUBPORT), то такой кадр будет направлен в соотвествующий SUBPORT. Из всего этого следует, что на рабочем узле Openshift создается обычный VLAN, который помещается в network namespace контейнера.
2. Рабочие ноды Openshift кластера являются физическими серверами, master размещен в облаке Openstack
Схема интеграции, когда контейнеры запущены на выделенных серверах, не сложнее схемы со всеми элементами расположенными в облаке Openstack. VXLAN позволяет организовать виртуальные сети без необходимости сегментирования сети предприятия.
При данной схеме интеграции на рабочих узлах Openshift работает Open vSwitch Agent, который интегрирован c Neutron. Запущенному контейнеру назначается VETH устройство, которое работает напрямую с мостом Open vSwitch, то есть контейнер интегрируется в сеть Neutron напрямую. В последующем Open vSwitch Agent инициирует VXLAN соединение с Neutron Router для последущей маршрутизации пакетов.
Роль Kuryr во всех вариантах сводится к:
- При создании контейнера будет задействован kuryr CNI плагин, который отправит запрос (все коммуникации осуществляются через стандартный API Openshift/Kubernetes) kuryr-controller на подключение к сети.
- kuryr-controller получив запрос "попросит" Neutron выделить порт. После инициализации порта, kuryr-controller передаст сетевую конфигурацию обратно CNI плагину, которая и будет применена к контейнеру.
Интеграция физического сегмента сети c сетью контейнеров и виртуальных машин:
В самом простом варианте участники разработки имеют машрутизируемый доступ в сеть контейнеров и виртуальных мышин посредством Neutron Router, для этого достаточно прописать на рабочих станциях адрес шлюза для нужной подсети. Данную возможность трудно переоценить с точки зрения тестирования, так как стандартные механизмы (hostNetwork, hostPort, NodePort, LoadBalancer, Ingress) Openshift/Kubernetes явно ограничены в возможностях, равно как и LBaaS в Openstack.
Особенно трудно переоценить возможность разворачивать и иметь доступ к нужным приложениям, каталог которых доступен через веб-интерфейс Openshift (если такие проекты как Monocular начали появляться сравнительно недавно, то в Openshift данный функционал присутствует с первых версий). Любой участник разработки может развернуть доступное приложение не тратя времени на изучение Docker, Kubernetes, самого приложения.
Разрешение FQDN контейнеров и виртуальных машин:
В случае с контейнерами всё очень просто, для каждого опубликованного сервиса создается FQDN запись во внутреннем DNS сервере по следующей схеме:
<service>.<pod_namespace>.svc.cluster.local
В случае с виртуальными машинами используется расширение dns для ml2 плагина:
extension_drivers = port_security,dns
При создании порта в Neutron задается аттрибут dns_name, которой и формирует FQDN:
[root@openstack ~]# openstack port create --dns-name hello --network openshift-pod hello
+-----------------------+---------------------------------------------------------------------------+
| Field | Value |
+-----------------------+---------------------------------------------------------------------------+
| admin_state_up | UP |
| allowed_address_pairs | |
| binding_host_id | |
| binding_profile | |
| binding_vif_details | |
| binding_vif_type | unbound |
| binding_vnic_type | normal |
| created_at | 2017-10-04T15:25:21Z |
| description | |
| device_id | |
| device_owner | |
| dns_assignment | fqdn='hello.openstack.local.', hostname='hello', ip_address='10.42.0.15' |
| dns_name | hello |
| extra_dhcp_opts | |
| fixed_ips | ip_address='10.42.0.15', subnet_id='4e82d6fb-9613-4606-a3ae-79ed8de42eea' |
| id | adfa0aab-82c6-4d1e-bec3-5d2338a48205 |
| ip_address | None |
| mac_address | fa:16:3e:8a:94:38 |
| name | hello |
| network_id | 050a8277-e4b3-4927-9762-d74274d9c8ff |
| option_name | None |
| option_value | None |
| port_security_enabled | True |
| project_id | 2823b3394572439c804d56186cc82abb |
| qos_policy_id | None |
| revision_number | 6 |
| security_groups | 3d354277-2aec-4bfb-91ac-d320bfb6c90f |
| status | DOWN |
| subnet_id | None |
| updated_at | 2017-10-04T15:25:21Z |
+-----------------------+---------------------------------------------------------------------------+FQDN для виртуальной машины может быть разрешен с помощью DNS сервера, который обслуживает DHCP для данной сети.
Остается лишь разместить на Openshift master (или в любом другом месте) DNS resolver, который будет разрешать *.cluster.local с помощью SkyDNS Openshift, а *.openstack.local с помощью DNS сервера сети Neutron.
Демонстрация:
Заключение:
- Хочется выразить благодарность командам разработчиков: Openshift/Kubernetes, Openstack, Kuryr.
- Решение получилось максимально простым, но при этом осталось гибким и функциональным.
- Благодаря Openstack открылась возможность организовать тестирование на таких процессорных архитектурах как ARM и MIPS.
