Раскурочивание на части особо выносливого железа линейки bullion S, где 768 Гб оперативы - 1
Отрываем от передней части Ultra capacitor module — штуковина предназначена для работы блоков питания в режиме Active/Passive, а также для гарантированного переключения без просадок питания на резервный БП. Оказывается, его также можно использовать для защиты серверной от потенциального противника, быстро переделывая в мощный электрошокер. И знаете что? С ним пускают в самолёт, когда говоришь «да этот сервер стоит как квартира напротив Кремля!»

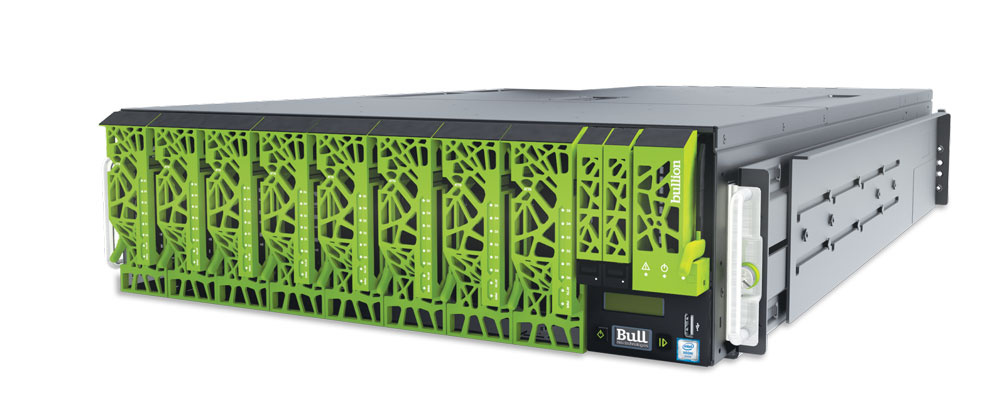

Оглядываясь, во что бы ещё воткнуть лом, мы заинтересовались серверным оборудованием Bull и решили взять на тестирование один из серверов. Вообще, есть линейка продуктов Bull компании Atos. Bullion S — это высокопроизводительные сервера с морем памяти на борту на базе серверов x86-архитектуры. Всё, что нужно считать внутри оперативной памяти, — это их епархия. Заявленная фишка — высокая отказоустойчивость в сочетании с мощностью и относительной дешевизной.

В общем, нам достался один такой. Первое удивление было в том, что грузится он 15 минут (вендор говорит: в полной выкладке до получаса), тестирует 768 Гб оперативы. Загрузился — мы начали дёргать всё, что только могли. Ага, прямо на ходу. Железка вела себя достойно. По всем I/O пережил нормально, просто переходили пути, а диски оставались доступными с некоторой задержкой. При выдёргивании других кусков иногда делались короткие ребилды (производительность падала), потом всё восстанавливалось. Восстановилась — мы продолжали откручивать детали дальше. Кстати, если оторвать вот этот капасити-модуль с фото или блок питания, сервер это тоже переживёт без происшествий.

Единственный момент — если вынимать из него во время нагрузки плашки памяти «на горячую» руками, он уйдёт в перезагрузку при определённых условиях (о них ниже расскажу).

Раскурочивание на части особо выносливого железа линейки bullion S, где 768 Гб оперативы - 2

Знакомство с сервером bullion S

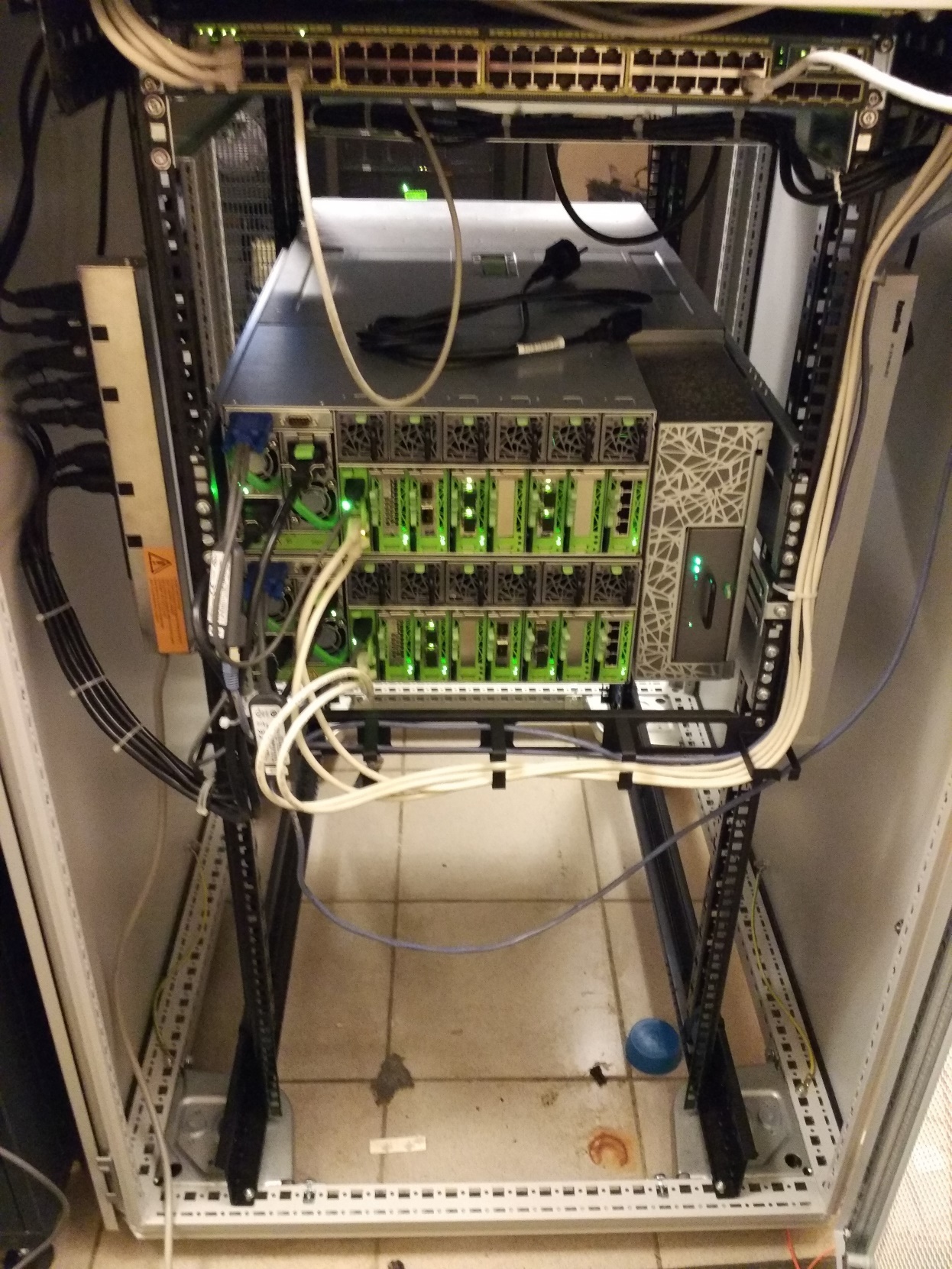

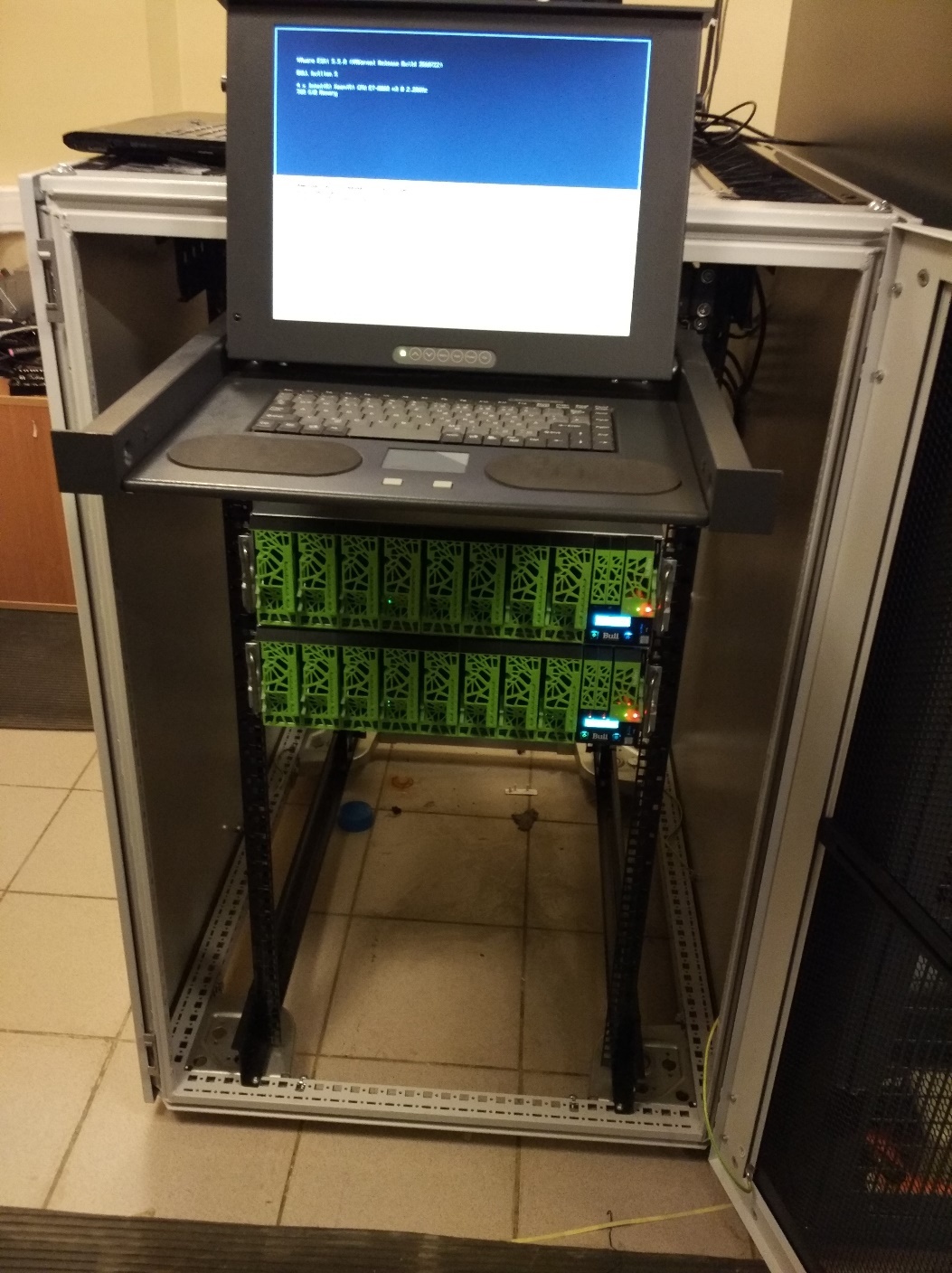

Итак, мы поставили перед собой задачу проверить эти утверждения, познакомиться и всячески помучить предоставленное оборудование. На 2 недели нам выделили сервер bullion S4, по сути это две x86 ноды, объединённые в один высокопроизводительный сервер. Сервер приехал в качестве готового стенда в 20U-стойке с коммутатором Cisco 2960, консолью с KVM-переключателем и PDU.

Раскурочивание на части особо выносливого железа линейки bullion S, где 768 Гб оперативы - 3

Раскурочивание на части особо выносливого железа линейки bullion S, где 768 Гб оперативы - 4

Конфигурация и особенности

Особенность сервера — это предустановленная из коробки ОС VMWare ESXi.То есть по сути это уже готовое решение: достал из коробки сервер, подключил и разворачивай виртуалки. По необходимости версию ESXi можно обновлять.

Конфиг сервера представлен в табличке:

bullion S4

Форм-фактор

19 дюймов, 6U

ПРОЦЕССОРЫ

4xCPU Intel Xeon E7v3

Чипсет

Intel C602J

Интерфейс xQPI

Макс. 9,6 ГТ/с

Память

4 блейд-модуля по 6 планок 32Гб DDR4 RDIMM

Встроенные NIC

1Gb Ethernet: 2×2 порта

NIC

1Gb Ethernet: 4 порта на ноду, 10GbE 2 порта на ноду

HBA

8/16 Гбит/с: 2 модуля с 2 портами на ноду

Флеш

SSD, 1,6 ТБ

SAS

12 Гбит/с: 2 внешних разъёма на блейд-модуль

Контроллер

1 блейд-модуль ввода-вывода с RAID 0.1 (12 Гбит/с) Рейд-контроллер 9380 4i4e для RAID 5 /6 на дисках bullion

Блок питания

2 на ноду

FAN

6 на ноду

HDD

2×600 Гб на ноду

Все компоненты сервера зарезервированы, как у любого сервера в хорошей комплектации.

Раскурочивание на части особо выносливого железа линейки bullion S, где 768 Гб оперативы - 5

Раскурочивание на части особо выносливого железа линейки bullion S, где 768 Гб оперативы - 6

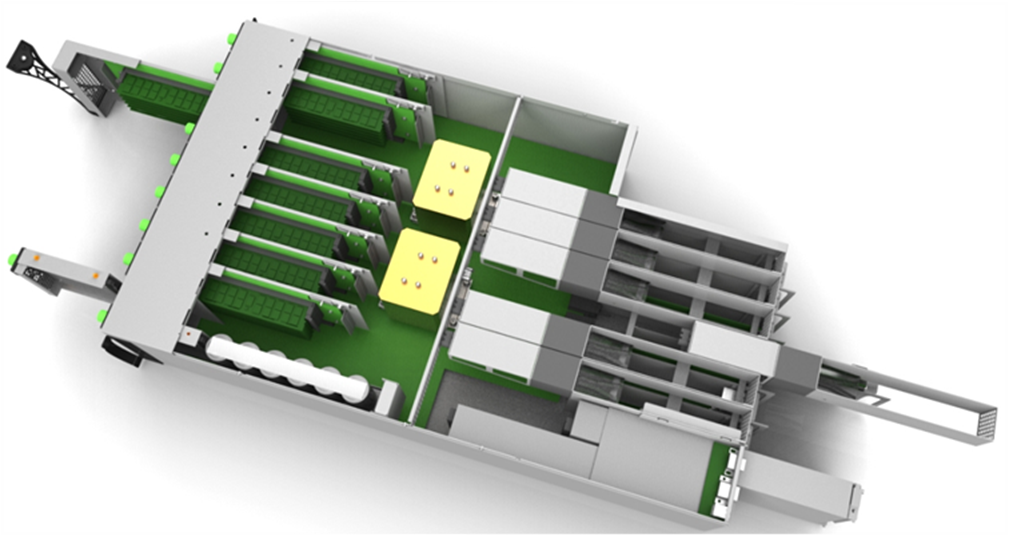

Каждая нода bullion S — это сервер с двумя сокетами, 48 слотами памяти, в максимуме сервер масшабируется до 8 таких нод, что позволяет получить жирный 24U сервер с 16 сокетами, 24Tb памяти и 56 8xPCI-e слотами. Плюс возможен Node Partitioning.

ОС грузится с ведущей ноды, с двух дисков в RAID1. Сервер имеет модульную структуру, все I/O карточки, memory cards, не говоря уже о БП и вентиляторах, устроены так, что могут быть извлечены на горячую из передней или задней части каждой ноды.

Масштабируемость bullion — это его фишка. Для связи процессоров между нодами используется eXtended Quick Path Interconnect, который разработан Bull и работает в 2 раза быстрее и уменьшает среднее запаздывание между локальной и удалённой памятью процессора по сравнению с Intel QPI. Физически это встроенный когерентный коммутатор Bull (сокращенно BCS).

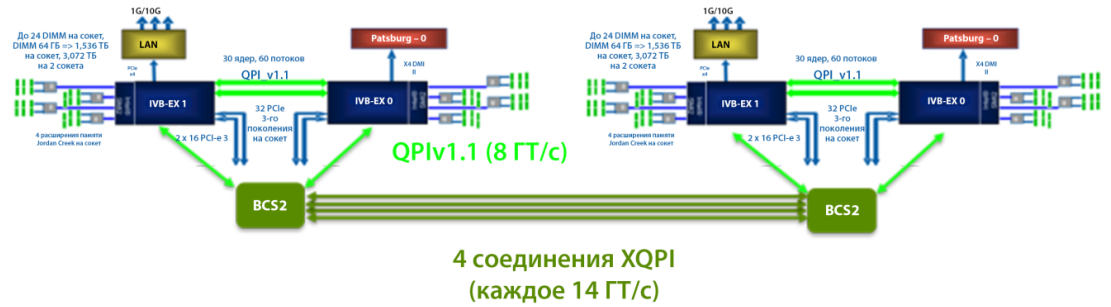

Архитектура прорисована ниже.

S4
Раскурочивание на части особо выносливого железа линейки bullion S, где 768 Гб оперативы - 7

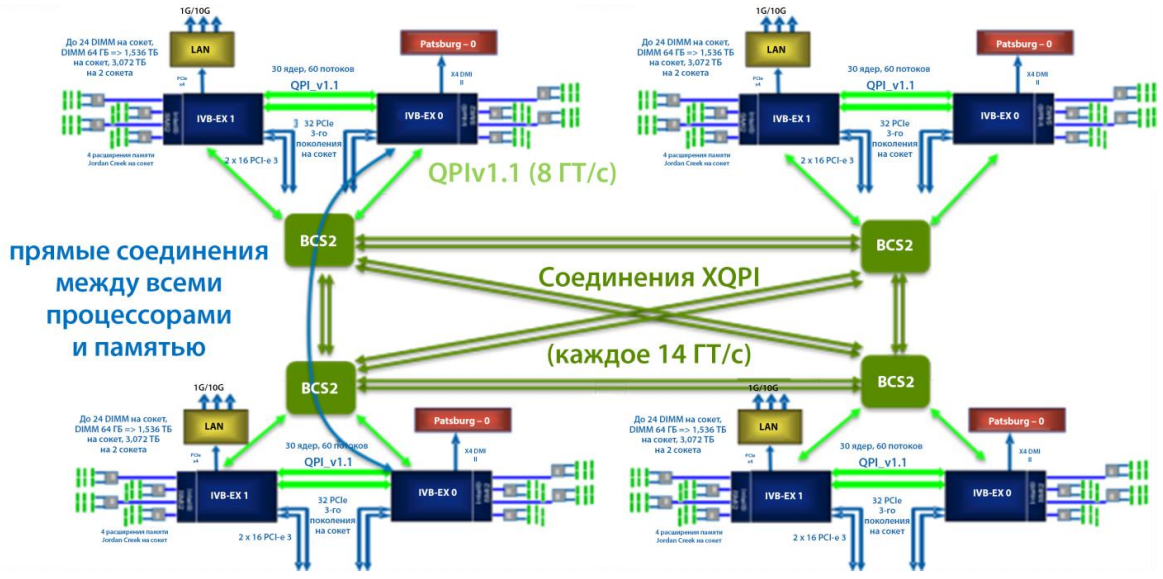

S8
Раскурочивание на части особо выносливого железа линейки bullion S, где 768 Гб оперативы - 8

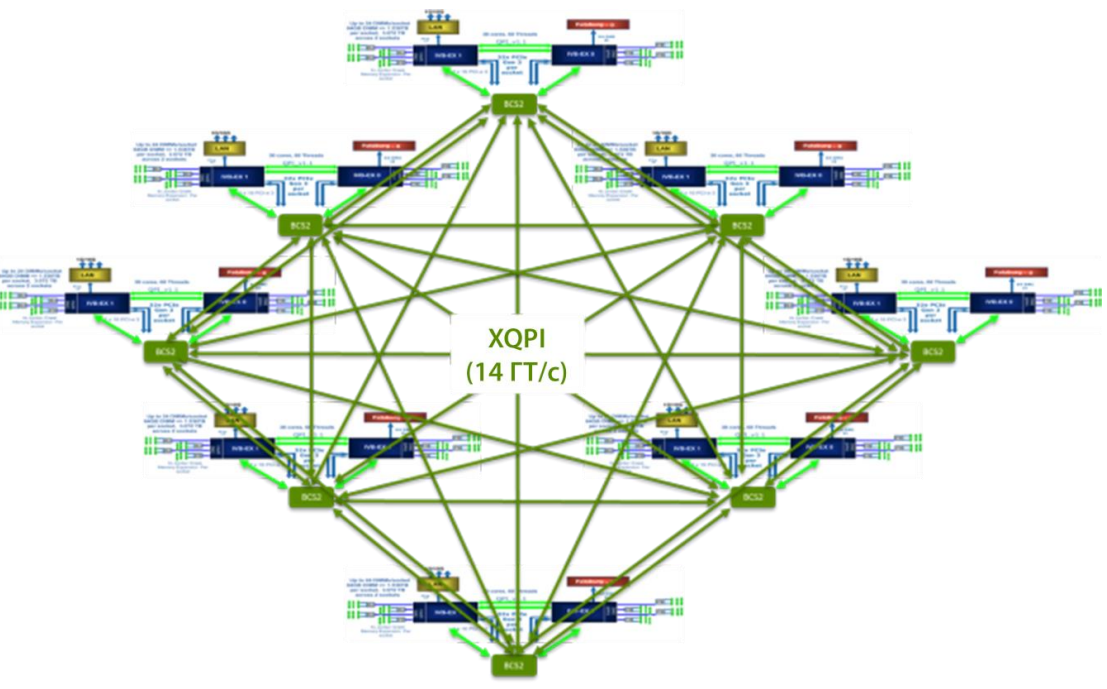

S16
Раскурочивание на части особо выносливого железа линейки bullion S, где 768 Гб оперативы - 9
Избыточная звезда. Отличает bullion от KunLun и SDX

Мониторинг и управление

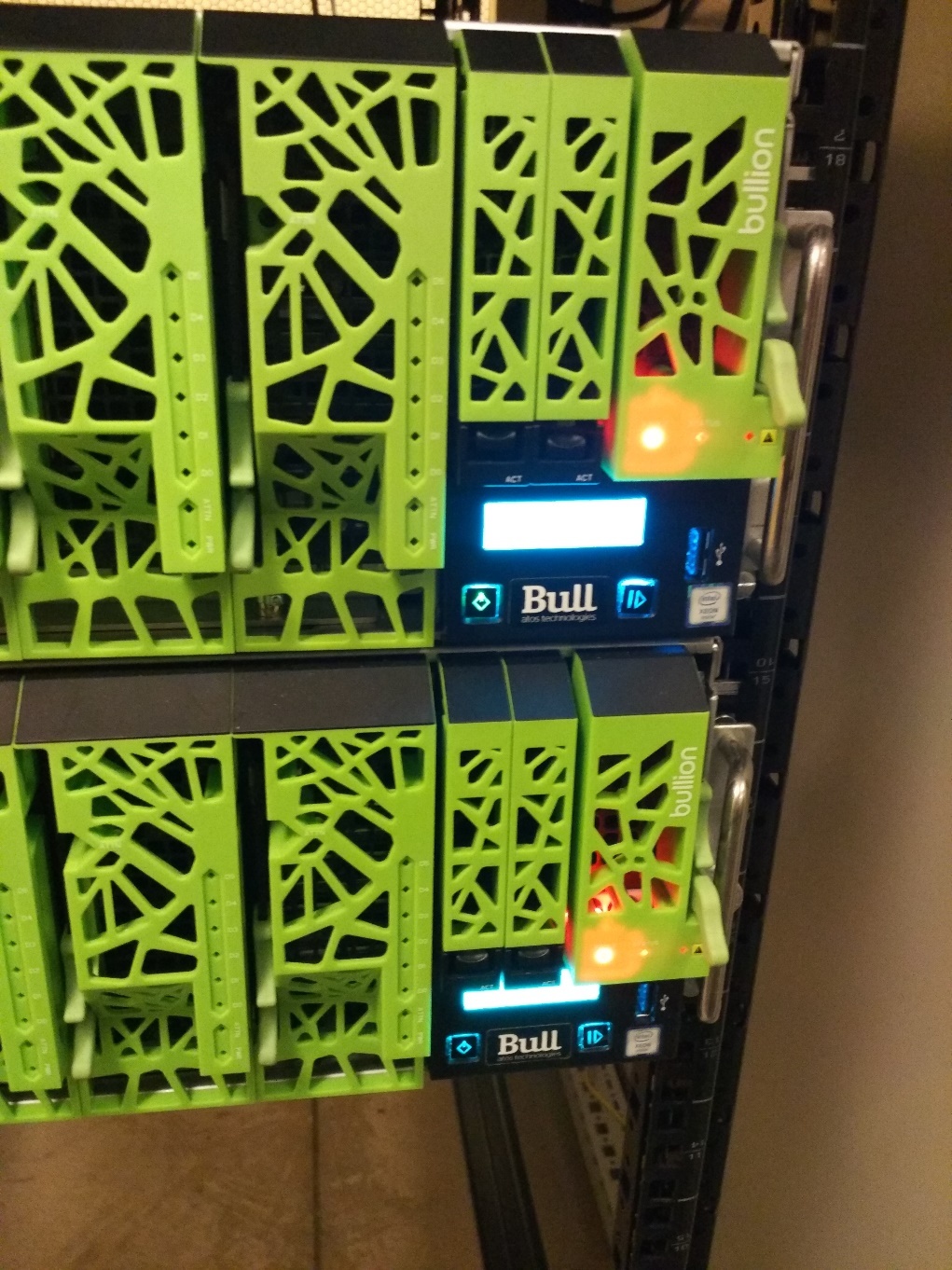

Сервер имеет довольно странную внешнюю индикацию, которая немного смущает, но таков дизайн.

Раскурочивание на части особо выносливого железа линейки bullion S, где 768 Гб оперативы - 10

На самом деле оранжевая лампочка говорит о том, что UCM (ultra capacitor module) заряжен.

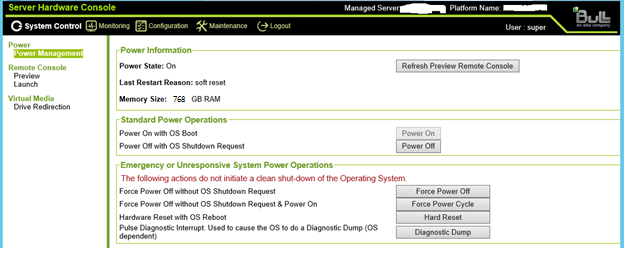

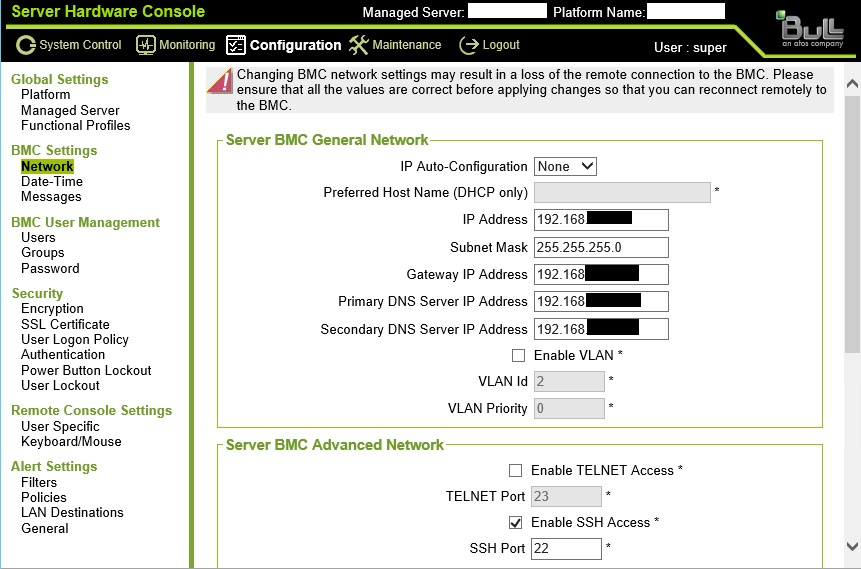

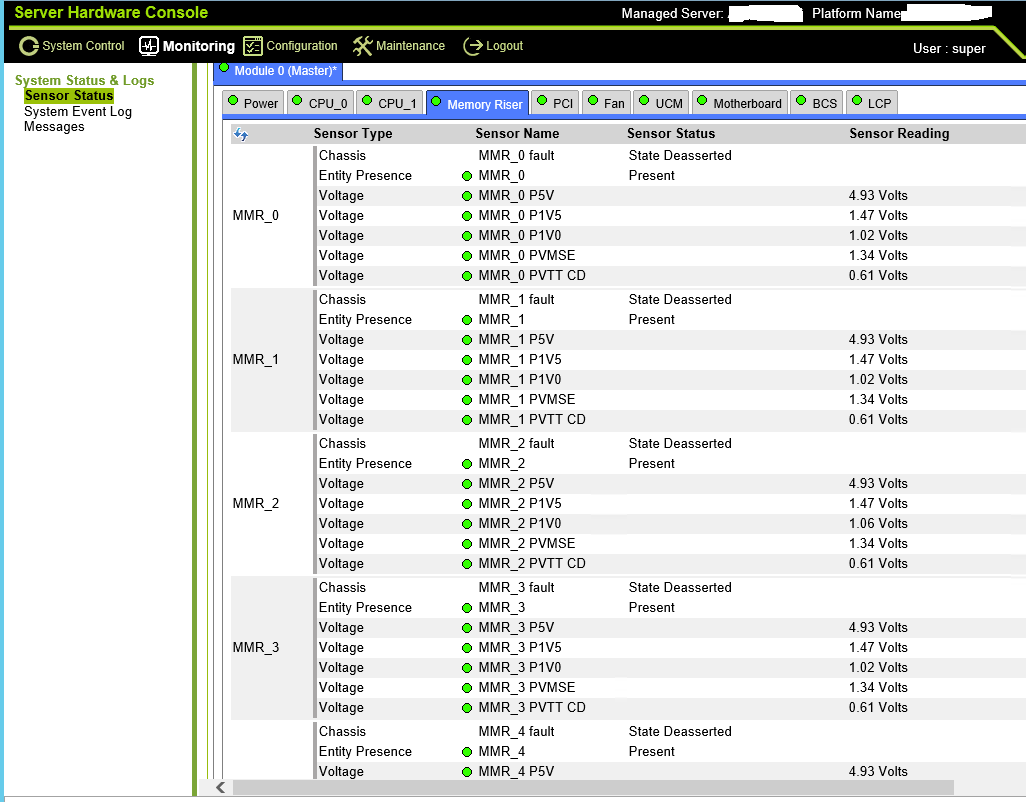

Состояние сервера и его компонентов можно мониторить через Server Hardware Console.

Раскурочивание на части особо выносливого железа линейки bullion S, где 768 Гб оперативы - 11

Раскурочивание на части особо выносливого железа линейки bullion S, где 768 Гб оперативы - 12

Раскурочивание на части особо выносливого железа линейки bullion S, где 768 Гб оперативы - 13

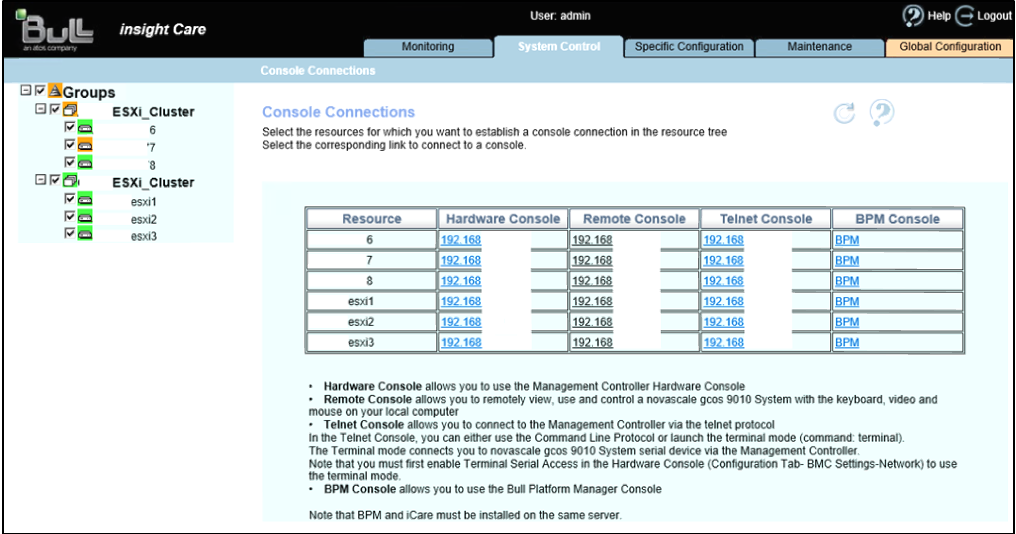

Вендор говорит, что для мониторинга большого количества серверов существует инструмент iCare (Bull insight care).

Раскурочивание на части особо выносливого железа линейки bullion S, где 768 Гб оперативы - 14

Также есть возможность интеграции с vRealize. Для управления также существует мощный CLI «BSMHW_NG_140» — устанавливается отдельно, может работать вместе с BPM (Bull Platform Manager).

Тестирование

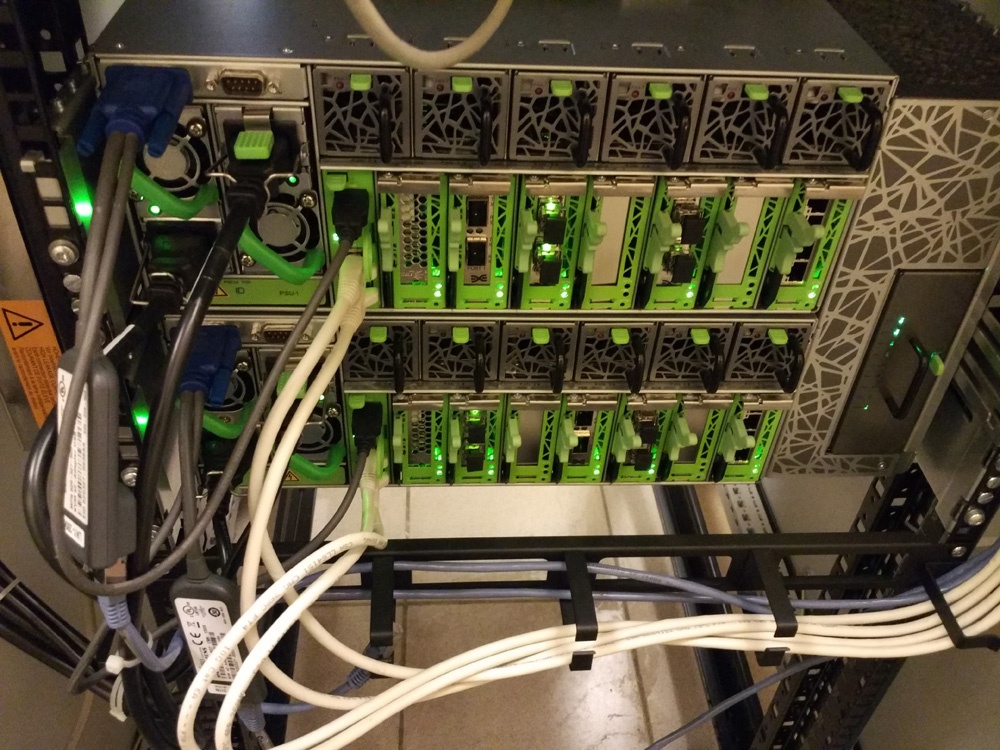

Включили сервер. Инициализация при перезагрузке или включении проходит 15–20 минут, в основном из-за чека памяти: чем её больше, тем дольше. Процесс загрузки можно мониторить, подключившись, к примеру, с помощью Putty (terminal) к SHC, там детально отображается процесс инициализации контроллеров, проверки памяти и т. д.

Раскурочивание на части особо выносливого железа линейки bullion S, где 768 Гб оперативы - 15

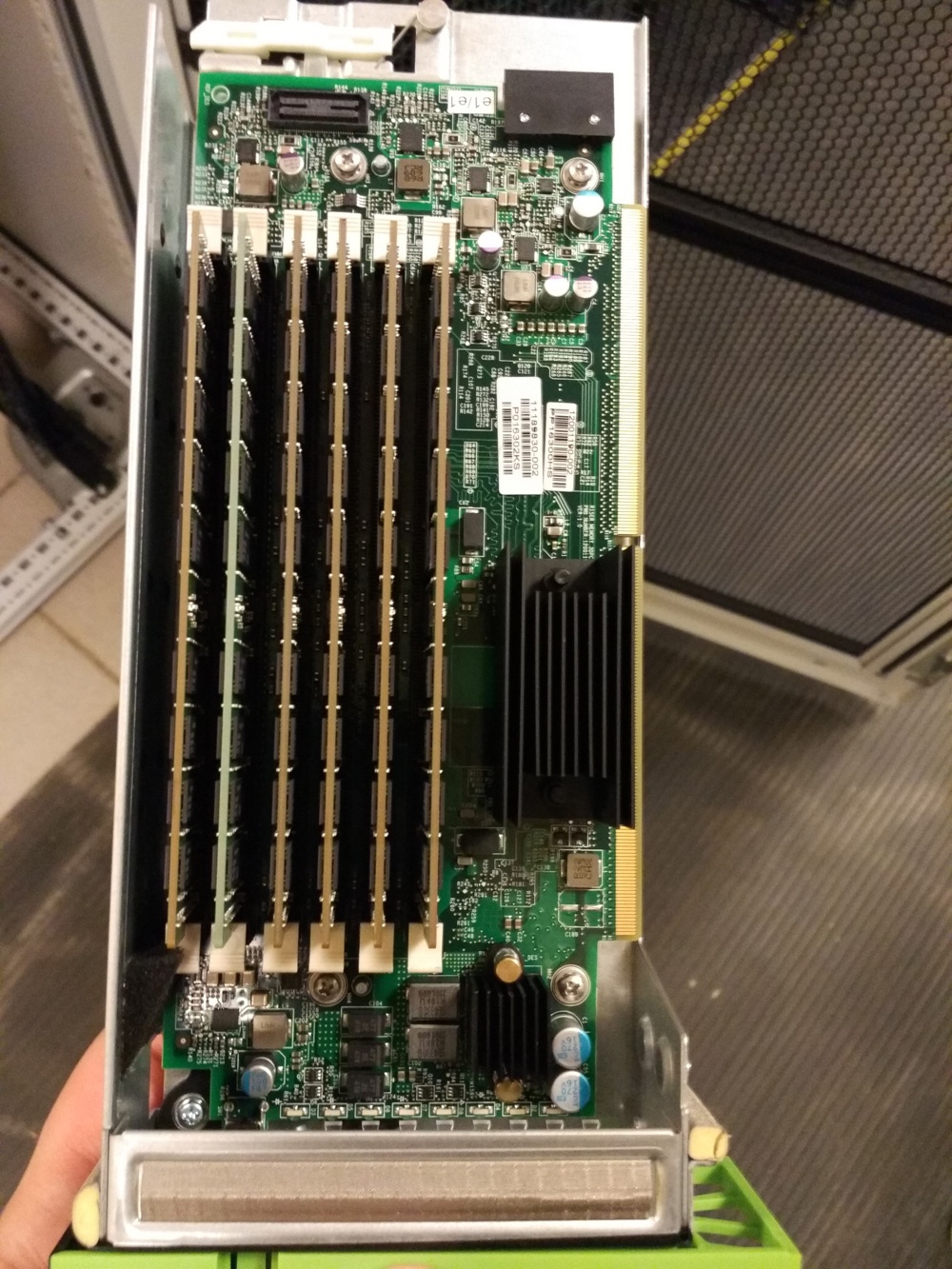

Сделали пару виртуалок, сервер обеими нодами подключили к нашей entry level СХД DS3500 и начали дергать модули. Тут у нас вот лезвие с памятью. Вынимается? Вынимается!

Раскурочивание на части особо выносливого железа линейки bullion S, где 768 Гб оперативы - 16

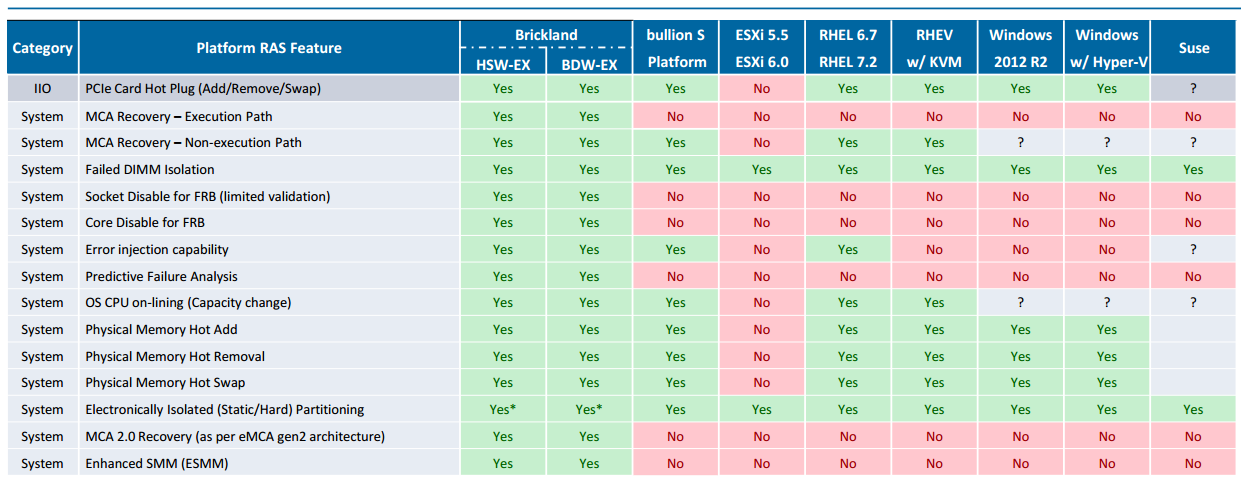

Перезагрузку словили при установке памяти обратно, хотя заявлено, что сервер поддерживает hot plug memory, мелким шрифтом (или в скобочках) добавляют, что только определенные ОС.

Раскурочивание на части особо выносливого железа линейки bullion S, где 768 Гб оперативы - 17

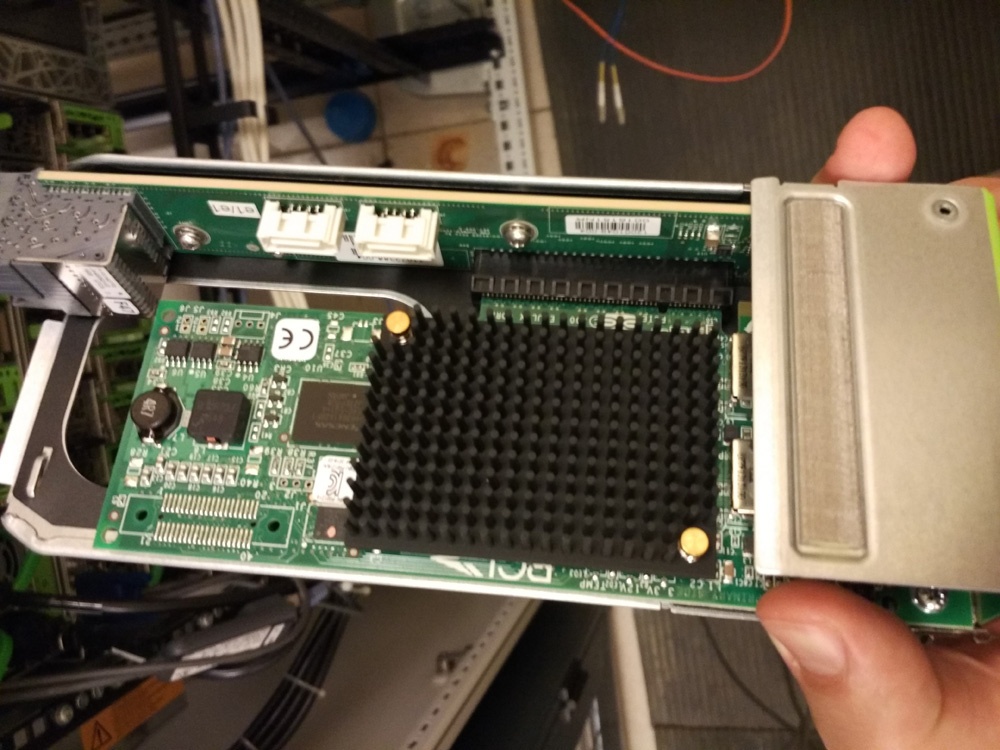

«Смотри, ещё деталька. Сейчас вытащу, снимай:»

Раскурочивание на части особо выносливого железа линейки bullion S, где 768 Гб оперативы - 18

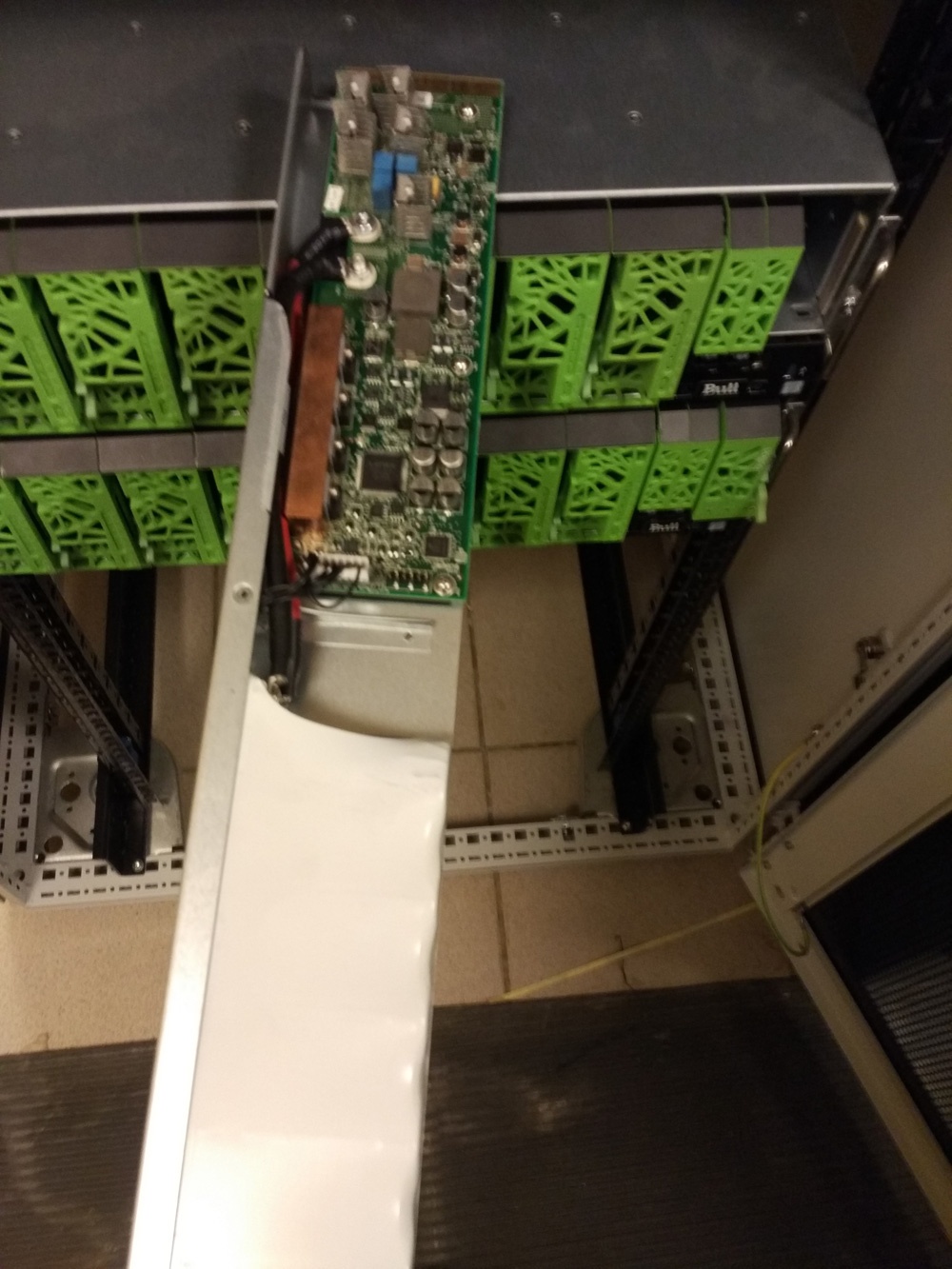

Интересно, а электрошокер получится? Получится!

Раскурочивание на части особо выносливого железа линейки bullion S, где 768 Гб оперативы - 19

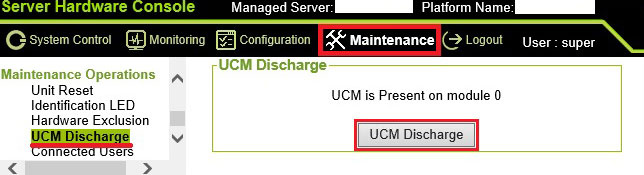

После этого в мануале прочитали, что так делать нельзя, опасно — нужно сначала разрядить!

Раскурочивание на части особо выносливого железа линейки bullion S, где 768 Гб оперативы - 20

Пока дергали I/O карточки — луны остались живы, перекидывая пути.

Хотели понять, может ли он в однонодовой конфиге — дернули целую ноду. Отключился весь сервер (ну, обратного вендор не заявлял, но вдруг) . В этом плане софтварный кластер предпочтительнее хардварного.

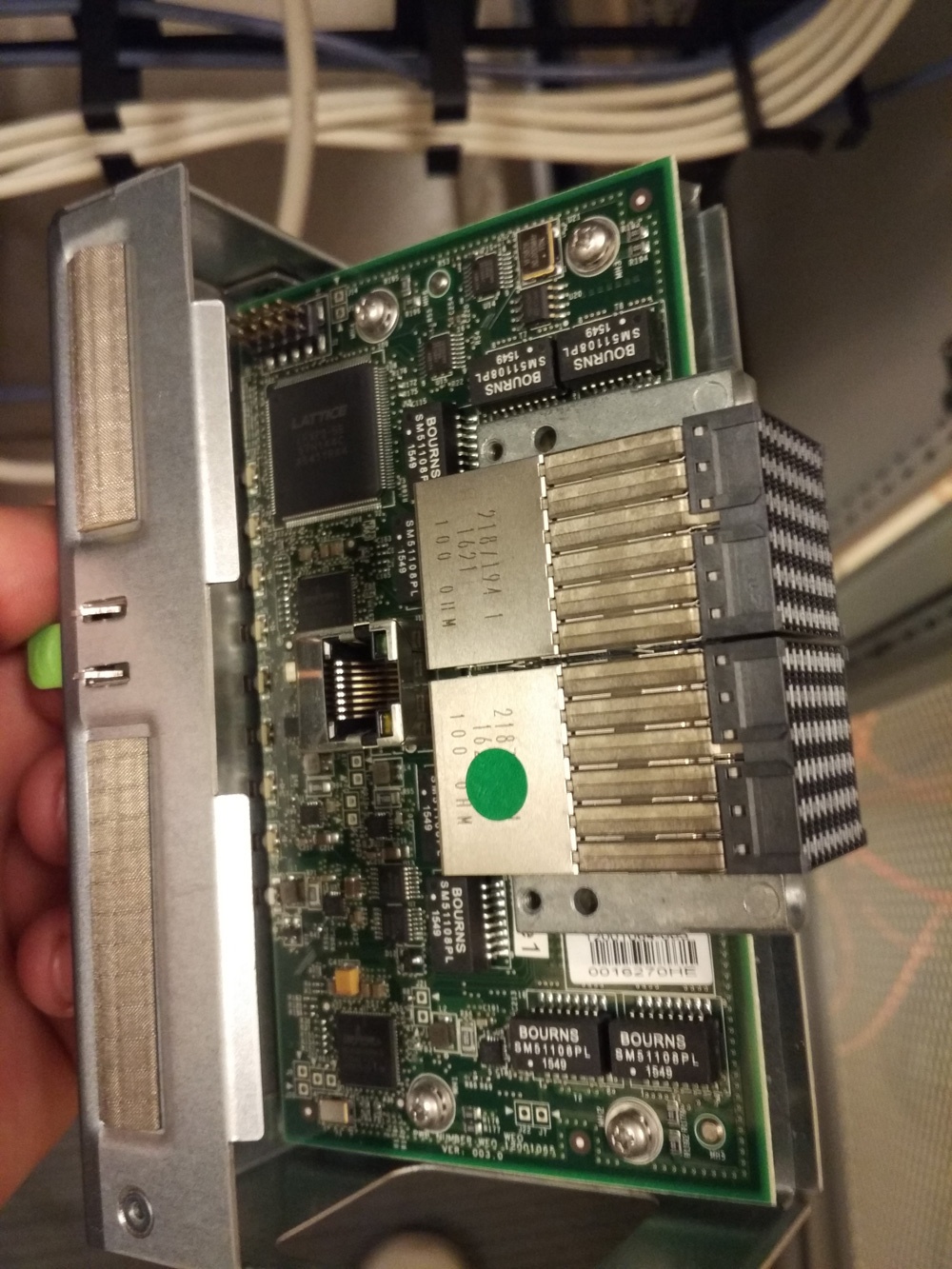

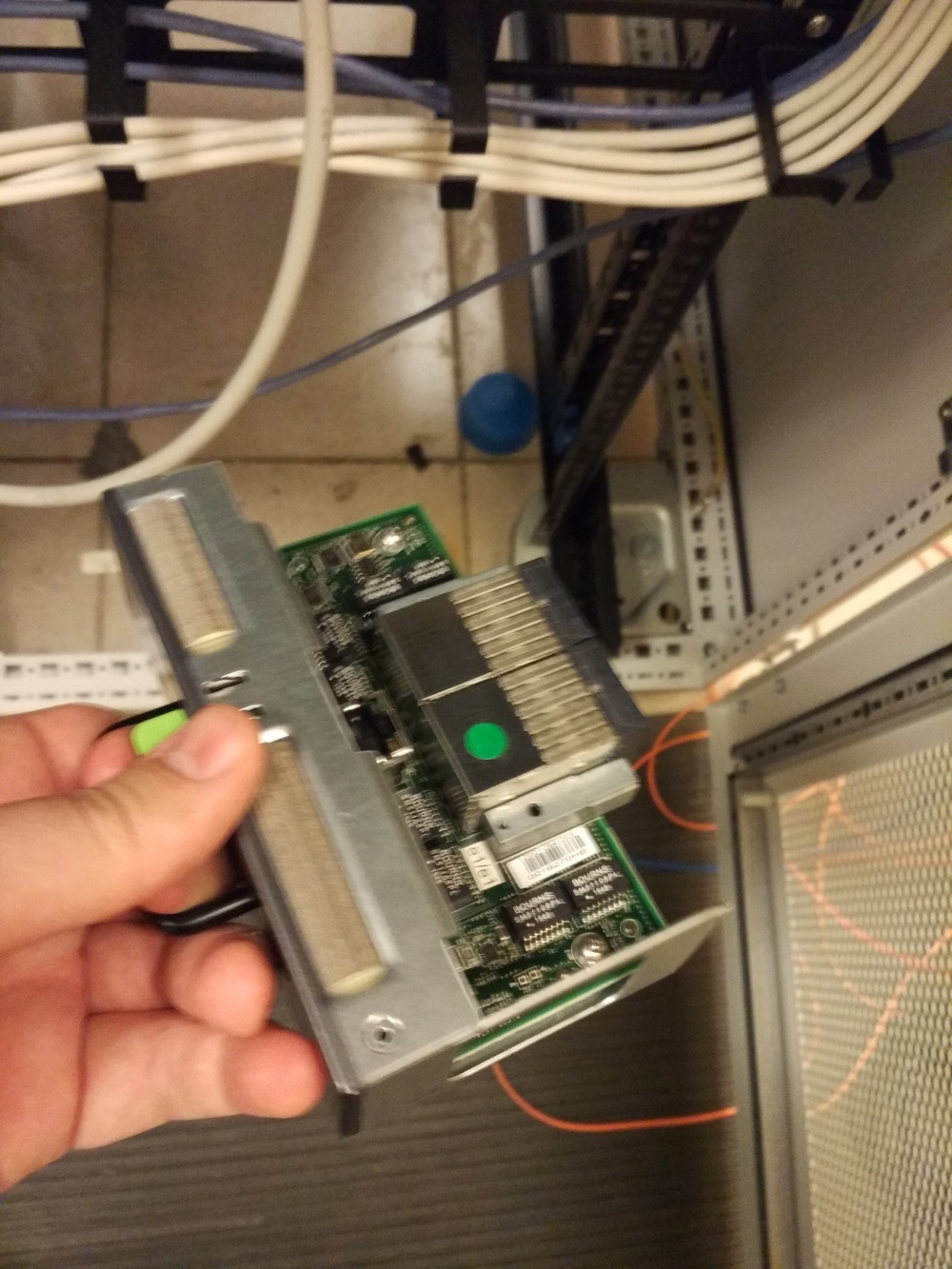

Коллега говорит: дай MSM (Management Switch Module) ближе сфотографирую. Не вопрос, держи, дружище:

Раскурочивание на части особо выносливого железа линейки bullion S, где 768 Гб оперативы - 21

Раскурочивание на части особо выносливого железа линейки bullion S, где 768 Гб оперативы - 22

Сервер остался жив. С помощью программки Perfomance test провели несколько тестов производительности, на маленькой виртуалке и виртуалке с максимальными ресурсами. Хотя учитывая, что это виртуальные машины, особого смысла в этом не вижу, основное предназначение сервера — это Oracle, SAP HANA, виртуализация. Данные тестов — в конце.

Была мысль снести гипервизор и поставить что-то другое, но вендор очень просил этого не делать. Скорее всего, потому что машина ходит «по рукам» на тестах. В общем, зоопарк приехал, мы поиграли, зоопарк уехал дальше гастролировать.

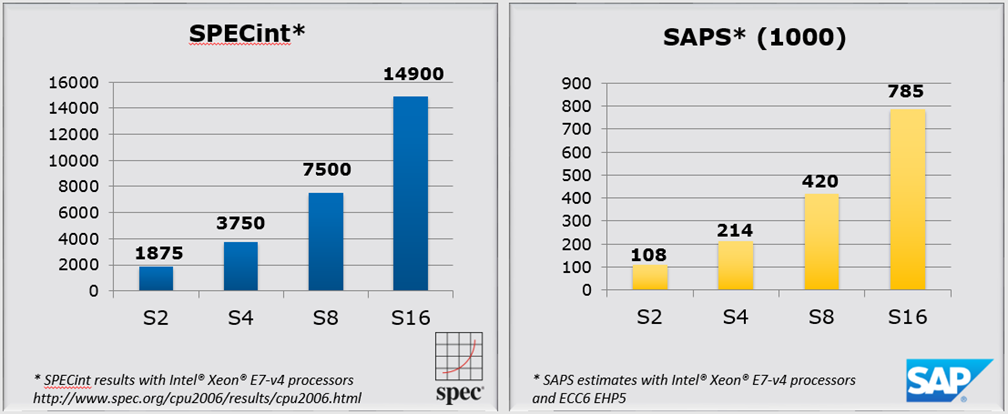

Согласно опубликованным на www.spec.org материалам, bullion является самым мощным корпоративным сервером x86. Bullion всё ещё предлагает до 16 процессоров (по сравнению с восемью у так называемых «непосредственных» моделей — архитектура, в которой до 8 процессоров связаны друг с другом без дополнительного коммутатора), то есть до 384 ядер на одном сервере.

Раскурочивание на части особо выносливого железа линейки bullion S, где 768 Гб оперативы - 23

Результаты наших тестов

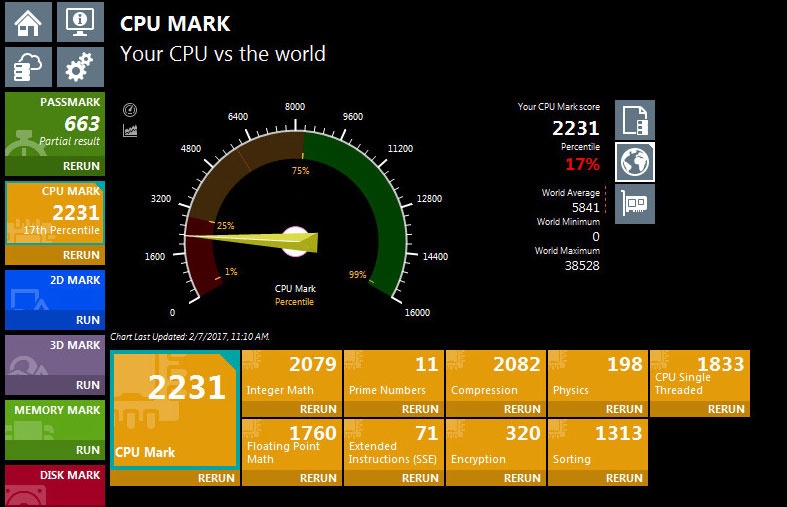

CPU Test 1/1
Раскурочивание на части особо выносливого железа линейки bullion S, где 768 Гб оперативы - 24

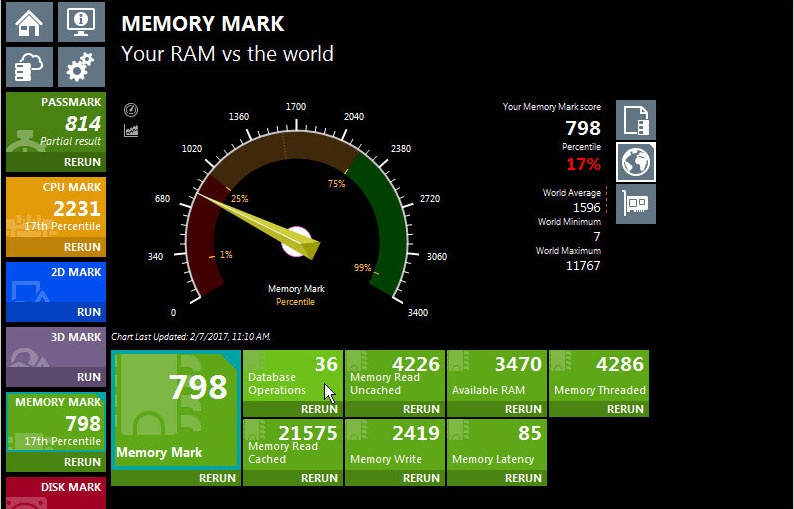

MemTest 1/1
Раскурочивание на части особо выносливого железа линейки bullion S, где 768 Гб оперативы - 25

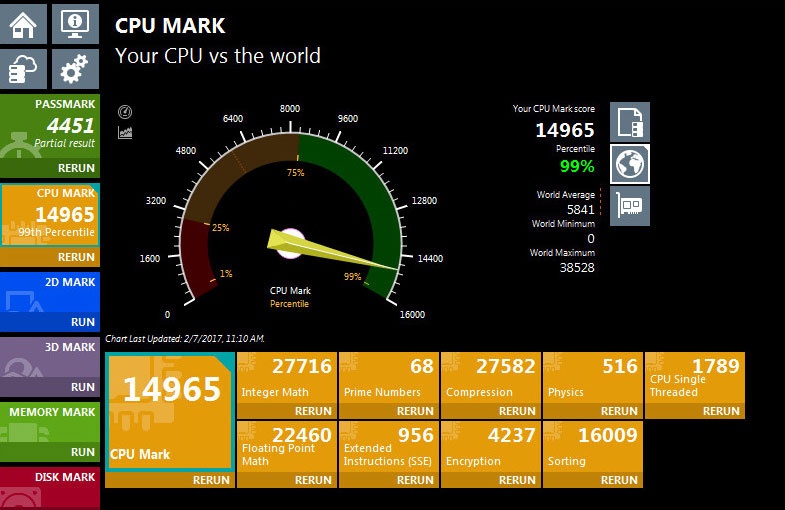

CPU Test 2
Раскурочивание на части особо выносливого железа линейки bullion S, где 768 Гб оперативы - 26

Mem Test 2
Раскурочивание на части особо выносливого железа линейки bullion S, где 768 Гб оперативы - 27

Впечатления

Вполне себе обычный хардварный двухнодовый кластер, Bull не первый, кто по QPI объединил x86 сервера, это делал и IBM, и HPE.Хотя такой мощи там. Конечно. не было, здесь можно расти: S4-S6-S8-S10. ОС может быть любой: Linux, Windows, VMware… Хотя тут, на мой взгляд, шасси с блейд-серверами и vMotion надёжнее, чем все виртуалки в одной коробке (но тут надо брать в расчёт стоимость лицензий посокетно).

Зачем он такой красивый нужен

Основной сценарий использования серверов — платформа для in-memory-вычислений. Как самый распространённый пример таких вычислений — решение SAP HANA. Сервер также может использоваться под БД Oracle, SQL Server, виртуализацию, неплохой вариант для перехода с P-серии и мейнфреймов. Прайс-лист в РФ для некоторых аппаратных конфигураций сертифицированных для SAP HANA:

Name

Model

CPU

DB

DIMMs

Russian List Price

S4-80V4-1TB-32GB

S4

8880V4

1TB

32GB

166 872 €

S4-80V4-2TB-32GB

S4

8880V4

2TB

32GB

211 104 €

S4-90V4-4TB-64GB

S4

8890V4

4TB

64GB

356 820 €

S6-80V4-4.5-32GB

S6

8880V4

4.5TB

32GB

366 567 €

S6-90V4-6TB-64GB

S6

8890V4

6TB

64GB

529 161 €

S8-80V4-3TB-32GB

S8

8880V4

3TB

32GB

417 102 €

S8-80V4-6TB-32GB-CIS-Op

S8

8880V4

6TB

32GB

570 437 €

S8-90V4-6TB-32GB-CIS-Op

S8

8890V4

6TB

32GB

617 785 €

S8-90V4-8TB-64GB

S8

8890V4

8TB

64GB

816 410 €

S8-90V4-8TB-64GB-CIS-Cu

S8

8890V4

8TB

64GB

820 337 €

Это, конечно, street price, по нему почти никто никогда не покупает. Но если вы знаете, сколько обычно вычитать, представление даёт.
