Обзор плат расширения коммуникационной платформы Aastra А400 (A470)

В этой статье пойдет речь о новой (относительно) коммуникационной платформе от компании Aastra — Aastra 400. В частности, мы рассмотрим какие модули (платы) расширения имеет данное решение для старшей модели в линейке — A470.

Aastra 400 состоит из трех коммуникационных серверов для обслуживания компаний разных размеров.

A415/430

Системы Aastra 415 и Aastra 430 могут использоваться в меньших по размерам компаниях и рассчитаны на обслуживание до 12 и/или до 50 сотрудников.

Aastra 430 в стандартном варианте использования предоставляет в распоряжение больше соединений и в общей сложности четыре вместо двух слотов расширения.

Обе системы имеют модульную и в принципе одинаковую конструкцию:

• сервер 1,5U содержит Call Manager, шлюз IP и 2/4 слота расширения;
• встроенные: e-Voice Mail, IVR;
• приложения UCC и вертикального рынка устанавливаются на внешнем сервере;
• варианты установки: в 19″ стойку, на стену, на стол;
• все платформы коммуникационных серверов серии 400 поставляются с одинаковым ПО

A470

Стандартная версия Aastra 470 рассчитана на 36 пользователей. Емкость коммуникационного сервера может быть расширена для возможности обслуживания до 256 абонентов.

Кроме того, платформа Aastra 470 может быть оснащена встроенным сервером приложений (CPU2). Этот сервер обеспечивает возможность эффективной интеграции инновационных сервисов связи в систему A400.

A470 – это:

• законченное коммуникационное решение: Call Manager, IP шлюз, сервер DHCP и сервер приложений
• цветной дисплей, 3 x Gigabit Ethernet, 1 x 100MB, интерфейсы FXS;
• встроенные Voice Mail, e-Voice Mail, IVR;
• приложения UCC установлены на встроенном сервере, либо могут устанавливаться на внешнем сервере;
• при конфигурации свыше 36 абонентов требуется лицензия «Expansion Aastra 470».

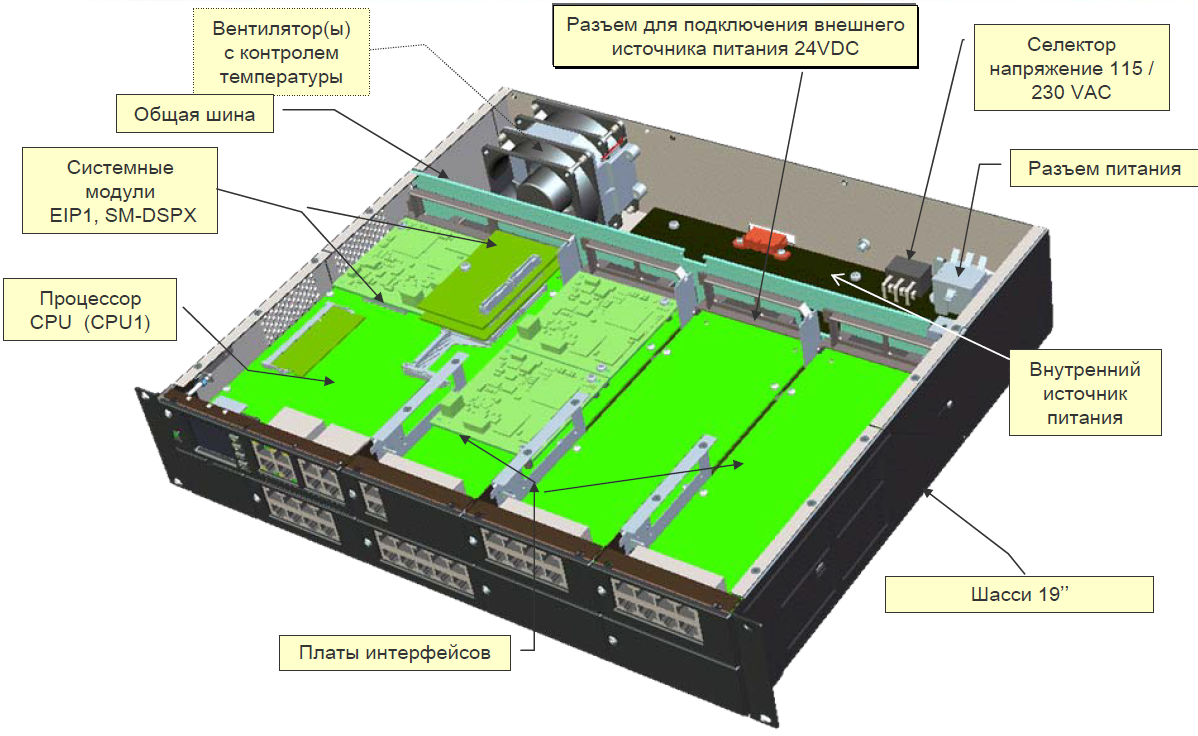

Схема расположения основных аппаратных компонентов внутри сервера А470

---

---

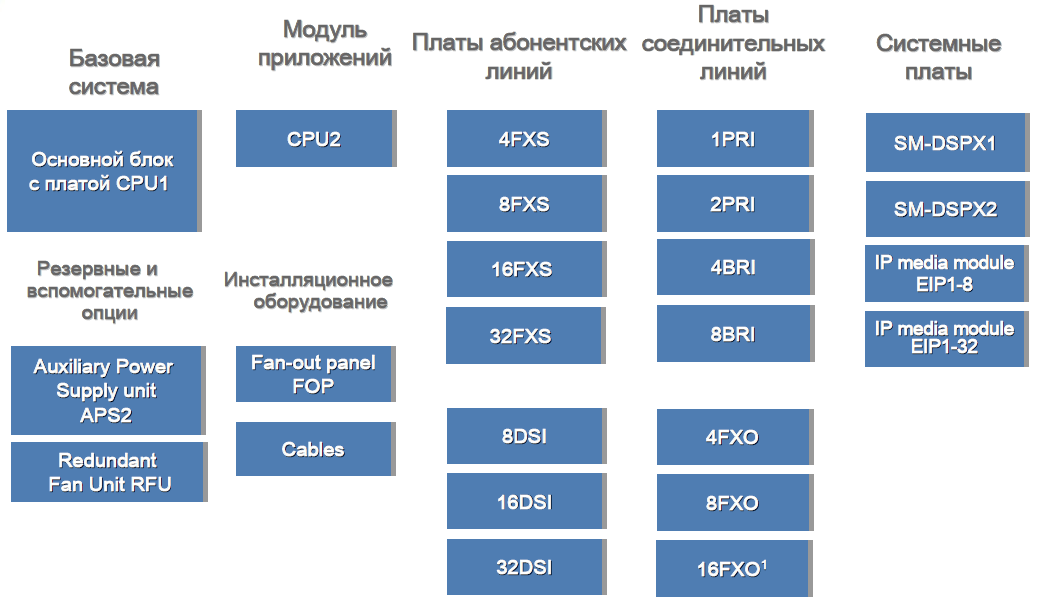

На данном слайде представлены возможные варианты плат расширения для коммуникационной платформы А470.

---

---

Рассмотрим данные платы более подробно.

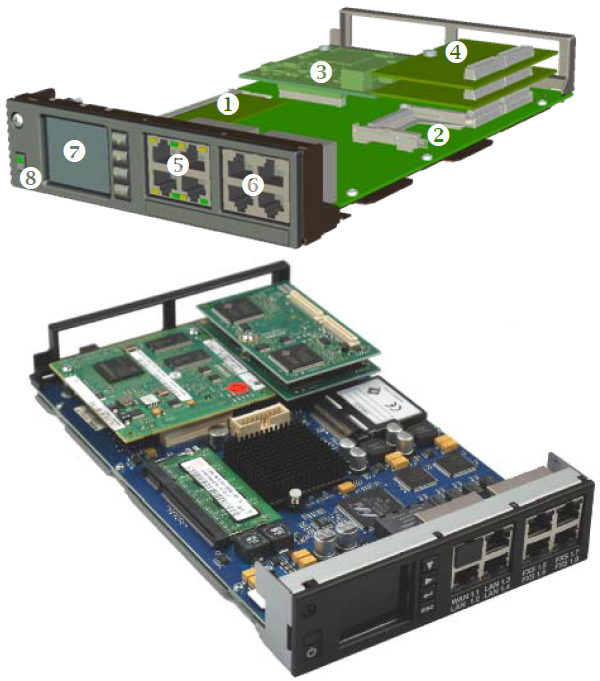

CPU1

Плата CPU1 содержит основное ПО сервера управления вызовами

---

---

Основные компоненты платы CPU:

1. SDRAM модуль 512MB
2. Карта Compact Flash 1GB
3. Опцион. Модуль IP Media EIP1
4. Опцион. два модуля SM-DSP (также как и на Aastra 415/430)
5. 3x1Gbit/s Ethernet LAN 1x100Mbits/s Ethernet WAN* (с индикаторами link & activity)
6. Аналоговые абонентские порты (FXS)
7. Цветной TFT дисплей 1.8’’, 4 клавиши управления
8. Кнопка питания.

• 2 встроенных DSP, один из них настраиваемый;
• Модуль Equipment ID с лицензиями.

CPU2

Опциональный модуль CPU2-card содержит встроенные приложения: Unified Communication, Multimedia Communication, Contact Centre.

---

---

Модуль CPU2 имеет интегрированный промышленный ПК:

• Процессор Intel Core Mobile 2Duo 1.2GHz;
• Память 2 GB RAM (расширяемая);
• Жесткий диск 2.5” 250 ГБ;
• Предустановленное ПО OС: Windows Server 2008™ embedded Telecom edition;
• Приложения (OIP & TWP 3.2);
• Средства управления интегрированы в стандартные инструменты администратора.

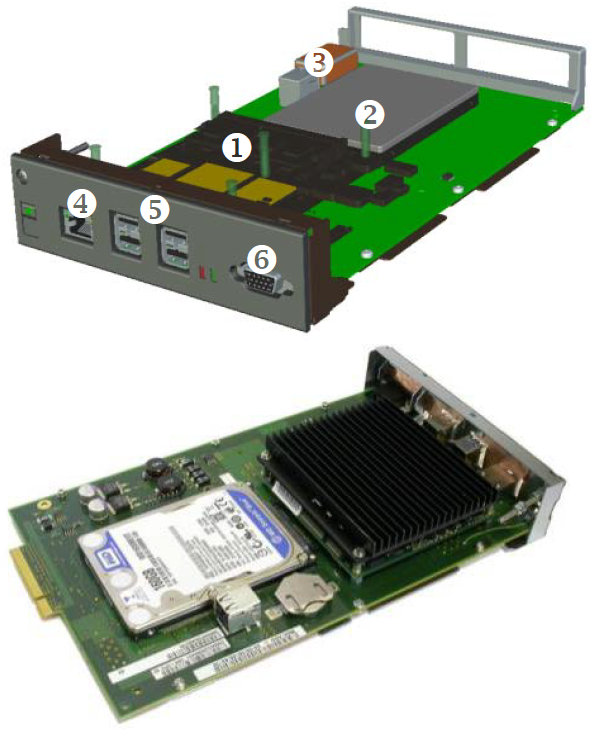

1. Встроенный промышленный ПК, COM Express Standard (Type 2) совместимый
2. Жесткий диск 2.5” 250 ГБ
3. 2x спец. USB порта для SW dongles
4. 1x порт GigE LAN
5. 4x порта USB 2.0
6. Видео выход VGA

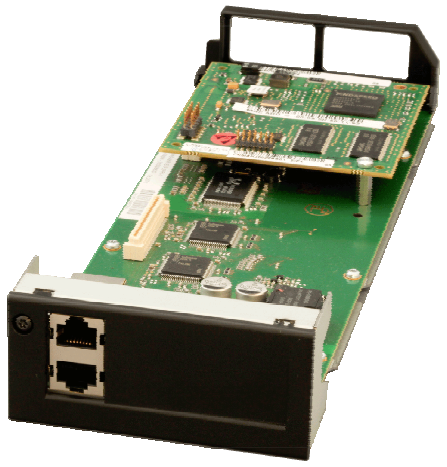

PRI

PRI – ISDN Primary Rate Interface (цифровые соединительные линии 30B+D).
Платы PRI предназначены для соединения Aastra 470 с общими или ведомственными сетями ISDN. Два типа плат: 1PRI, 2PRI

---

---

Для конфигураций >10 B-channels, требуется лицензирование. Платы PRI могут содержать 1 или 2 модуля IP media (EIP1).

Протоколы:

• ISDN-DSS1;
• QSIG.

Стандарты совместимости:

• ETSI ETS 300 011/A2 ed.1;
• ETSI TBR 004/A1 ed.1.

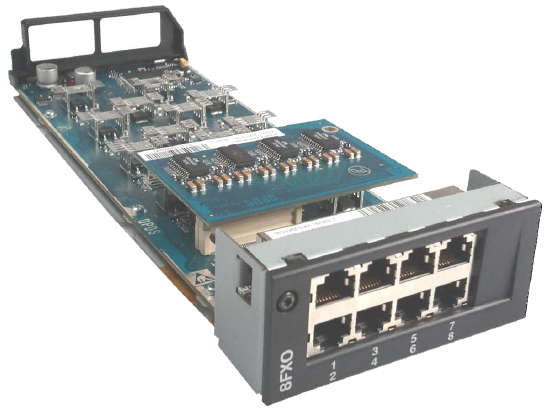

FXO

FXO – Foreign Exchange Office (аналоговые соединительные линии)

---

---

Доступны три варианта исолнения карты FXO:

• 16 портов;
• 8 портов;
• 4 порта.

BRI

BRI – ISDN Basic Rate Interface (цифровые соединительные линии 2B+D).
Платы BRI предназначены для соединения Aastra 470 с сетями ISDN или с ISDN устройствами. Два типа плат: 4BRI, 8BRI.

---

---

Плата 8BRI с 4 настраиваемыми портами (с ISDN-T на S); 4 порта зафиксированы на T-Протоколы ISDN S-bus:

• ETSI;
• EXTERN S;
• S-bus short или long (макс.500 м);
• S-bus point-to-point (макс. 1000 м).

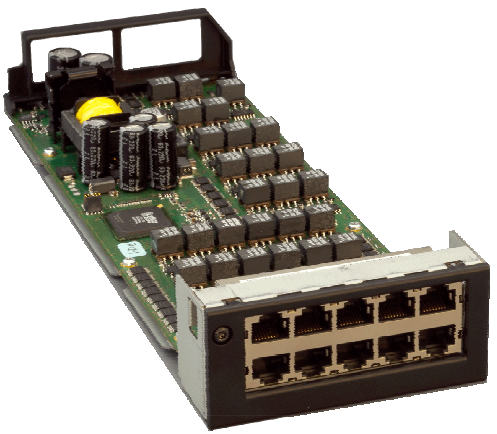

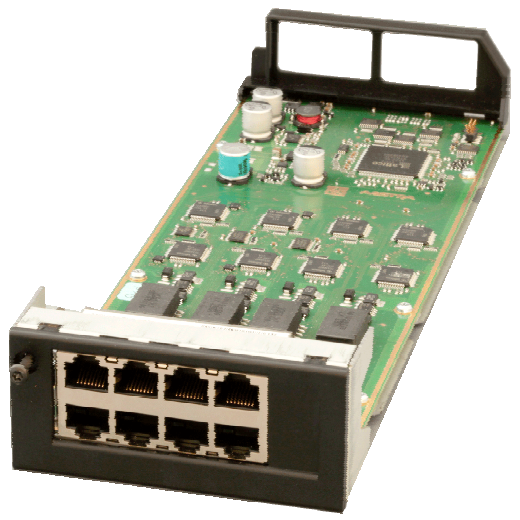

DSI

DSI – Digital Station Interface (цифровые абонентские линии)
Платы DSI служат для подключения к Aastra 470 цифровых абонентов: Aastra 5300, Dialog 4200.

---

---

Три типа плат: 8DSI, 16DSI, 32DSI:

• Длина линии – до 1200м;
• Питание 48В;
• Автоматическая подстройка по питанию, в зависимости от длины линии.

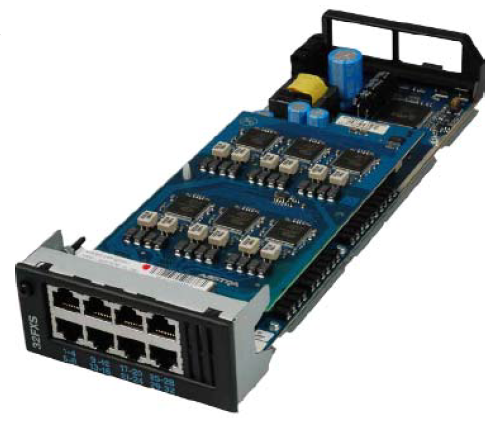

FXS

FXS – Foreign Exchange Station (аналоговые абонентские линии).
Платы FXS служат для подключения к Aastra 470 аналоговых устройств:

• Аналоговые телефоны, модемы, автоответчики, факсы G3 и т.п. Поддерживается тоновый и импульсный режим набора;
• Источники музыки на удержании;
• Системы звукового оповещения;
• Генератор звонка.

---

---

Четыре типа плат: 4FXS, 8FXS, 16FXS, 32FXS (до 7 плат макс.)

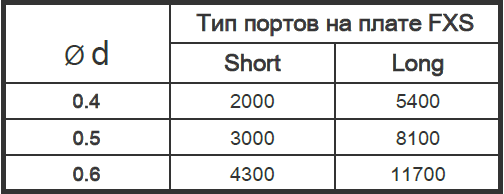

• Длина линии — до 4000 м (Ø 0.6);
• Первые два порта используются для подключения удаленных абонентов.

FOP

Панель FOP используется в Aastra 470 для подключения множества терминалов. Платы портовой емкостью более 8 портов могут быть использованы с FOP.

---

---

Панель FOP имеет 5 модулей по 10 разъемов RJ45 каждый, суммарно – 40 портов.

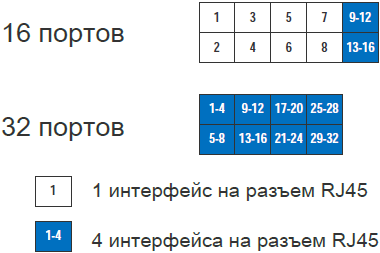

16 портовые платы подключаются к блоку 10xRJ45

• каблирование портов с 1 по 8 (белые) осуществляется напрямую, порты с 9 по 16 (синие) расшиваются частями

32 портовые платы подключаются к блоку 8xRJ45

• все порты с 1 по 32 (синие) расшиваются частично

---

---

Патч кабели поставляются двух видов: длиной 1м и 2м.

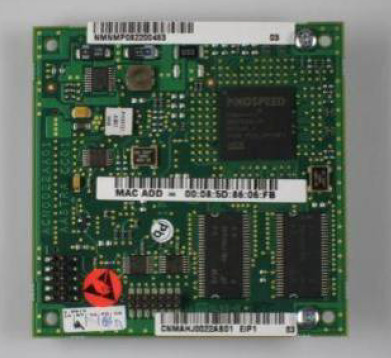

EIP1

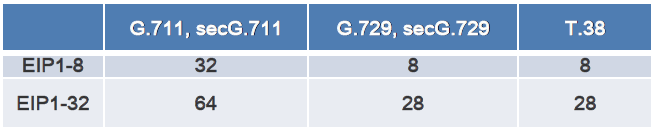

Предназначен для соединений по IP с не-IP устройствами. Два типа модулей EIP1-8, EIP1-32 с различной емкостью VoIP

Функции:

• VoIP каналы G.711, G.729A;
• Факс по IP (протокол T.38);
• Шифрование голоса по SRTP;
• Режим передачи DTMF сигналов согласно RFC2833;
• Генерация тонов DTMF;
• Эхокомпенсация G.168;
• Детектирование факс тона.

Модули EIP1 размещаются на плате CPU1 card (1), или платах PRI (1 или 2). Медиаканалы EIP1 не лицензируются.

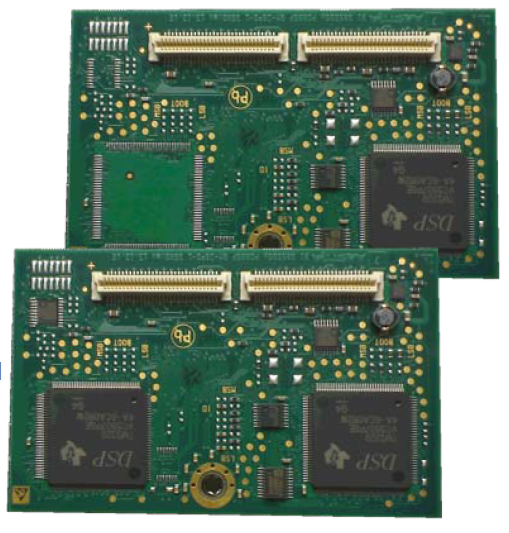

DSP

Модули SM-DSPX используются для различных функций, например для кодирования/декодирования аудио сигналов. Модули DSP размещаются на плате CPU1. Поставляются два типа модулей: SM-DSPX1 и SM-DSPX2 с 1 или 2 DSP чипами.

Функции DSP (firmware) настраиваются с помощью AMS или WebAdmin:

• DECT, Voice Mail, GSM, VoIP, secure VoIP, FoIP, FXO;
• VoIP G.711, G.729 с адаптивной эхомпенсацией G.168.

Автор: mrppa

Источник
