Практическое применение Cisco FPM или как заблокировать TeamViewer и прочее зло

Немного теории

Теории на эту тему хватает, но все же еще раз, ну на всякий случай. Для тех кому лень читать, и нужно тупо заблокировать TeamViewer – готовый конфиг в конце статьи.

FPM (Flexible Packet Matching) — реализованная в IOS технология, позволяющая идентифицировать трафик по содержанию полей в заголовках и payload пакетов. По сути своей – аналогична ACL, но не имеет ограничений по тому, какую часть пакета можно матчить. В случае с ACL — это три поля в заголовке IP: Source IP Address, Destination IP address, Protocol + 2 поля в заголовке TCP/UDP: Source Port, Destination Port (ну или type/code для ICMP). В случае с FPM матчить можно по любому биту пакета.

Нужно обратить внимание, что FPM ну совсем никак не statefull, не анализирует всю сессию, не анализирует фрагменты, не анализирует пакеты с IP Options. Излишние детали по ограничениям опущу, они все описаны на cisco.com.

FPM для анализа нужен один пакет со всеми заголовками, поскольку, опираясь на эти заголовки и смещения относительно них, и строятся правила. ИМХО – аналогично Atomic IP engine в Cisco IPS, но с большими возможностями.

Что нужно сделать, чтобы это использовать

1. Инициализировать PDHF для интересующих протоколов (лучше для всех).

Поскольку не все — дикие эксперты (хотя и не без оных) в знании всех полей заголовков L3/L4 протоколов, их смещений относительно друг друга, неплохо было бы иметь возможность при написании правил использовать имена полей заголовков, так как они определены в стандартах, а не тупо смещение относительно начала заголовка. И такая возможность есть. Для этого используются т.н. PHDF (Protocol Header Description File) файлы. Например, так выглядит PDHF для заголовка IP:

R1#sh protocols phdf IP
< Protocol ID: 1
Protocol name: IP
Description: Definition-for-the-IP-protocol
Original file name: system:fpm/phdf/ip.phdf
Header length: 20
-----some output omitted-------
Total number of fields: 13

Field id: 0, version, IP version
Fixed offset. offset 0
Constant length. Length: 4

Field id: 1, ihl, IP-Header-Length
Fixed offset. offset 4
Constant length. Length: 4

Field id: 2, tos, IP-Type-of-Service
Fixed offset. offset 8
Constant length. Length: 8

Field id: 3, length, IP-Total-Length
Fixed offset. offset 16
Constant length. Length: 16

Field id: 4, identification, IP-Identification
Fixed offset. offset 32
Constant length. Length: 16

Field id: 5, flags, IP-Fragmentation-Flags
Fixed offset. offset 48
Constant length. Length: 3

Field id: 6, fragment-offset, IP-Fragmentation-Offset
Fixed offset. offset 51
Constant length. Length: 13

Field id: 7, ttl, Definition-for-the-IP-TTL
Fixed offset. offset 64
Constant length. Length: 8

Field id: 8, protocol, IP-Protocol
Fixed offset. offset 72
Constant length. Length: 8

Field id: 9, checksum, IP-Header-Checksum
Fixed offset. offset 80
Constant length. Length: 16

Field id: 10, source-addr, IP-Source-Address
Fixed offset. offset 96
Constant length. Length: 32

Field id: 11, dest-addr, IP-Destination-Address
Fixed offset. offset 128
Constant length. Length: 32

Field id: 12, payload-start, IP-Payload-Start
Fixed offset. offset 160
Constant length. Length: 0

Т.е. мы четко видим, из каких 12-ти полей состоит заголовок IP (имя, длина, офсет) и можем использовать эту информацию при написании правил.

PHDF файлы, как правило, уже есть на флеше роутера, и чтобы их загрузить в пямять/инициализировать (без этого их нельзя будет использовать), нужно выполнить команду:

R1(config)#load protocol system:fpm/phdf/[ip.phdf|tcp.phdf|udp.phdf|icmp.phdf|ether.phdf]

2. Определить стек протоколов, подлежащий анализу.

Это, по сути своей, фильтр в крупную клетку. Здесь мы должны определить, что нам для дальнейшего, более детального анализа будет, например, интересен стек, в котором в качестве L3 протокола задействован IP, а в качестве L4 протокола –TCP. Пакеты же, в которых протокол транспортного уровня – UDP или ICMP анализироваться не будут. Следствие – меньший ущерб производительности.

Для написания правил используется стандартный MQC CLI (class-map, policy-map, service-policy). При определении стека, class-map должен быть типа stack. По дефолту стек начинается с заголовка L3 (как правило – IP). Выглядит так:

R1(config) class-map type stack match-all IP_TCP_STACK
R1(config-cmap) match field IP protocol eq 6 next TCP

Строка с match читается: «нам будут интересны пакеты, в IP заголовке которых поле protocol (слово protocol взято из PHDF, загруженного ранее) эквивалентно 6. Следующий протокол в стеке — TCP». Шесть – номер протокола TCP (номера можно посмотреть здесь www.iana.org/assignments/protocol-numbers/protocol-numbers.xhtml).

Если бы мы хотели матчить пакеты с какой-нибудь хитрой инкапсуляцией, например UDP over IP over IP, стек выглядел бы так:


class-map type stack match-all IP_IP_UDP_STACK
    match field IP protocol eq 4 next IP
    match field IP protocol eq 17 next UDP

3. Определить непосредственно правило фильтрации трафика.

Тут мы говорим, что для пакетов, структура заголовков которых соответствует ранее определенному стеку протоколов, мы будем искать что-то конкретное. Например, будем искать строку «danger» в первых 20 байтах payload TCP. Если находим – дропаем такой пакет. Используется тот же MQC CLI, но class-map и policy-map уже будут типа access-control. Выглядит так:

class-map type access-control match-any STRING_IN_TCP_PAYLOAD
            match start TCP payload-start offset 0 size 20 string "danger"

policy-map type access-control DROP_STRING_IN_TCP
            class STRING_IN_TCP_PAYLOAD
                        drop

4. Связать воедино ранее созданный стек и правило фильтрации.

Для этого потребуется еще одна policy-map типа access-control. В итоге получим такую конструкцию:

policy-map type access-control OUTSIDE_OUT
            class IP_TCP_STACK
                  service-policy DROP_STRING_IN_TCP

Читается так:

class:«Будем наблюдать за пакетами со стеком IP->TCP».

service-policy:«как только видим такой пакет, изучаем содержание 20-ти байт, начиная с начала payload TCP (с того места, где заголовок TCP заканчивается и начинаются данные). Как только в этих 20-байтах видим строку danger – дропаем такой пакет».

5. Повесить политику на интерфейс.
Например, вешаем политику на внешний интерфейс в исходящем направлении:

interface Fa0/0
            description Outside_Interface
            service-policy type access-control output OUTSIDE_OUT

На этом по теории все. Че-то длинновато вышло…

Более подробно и детально есть вот в этой замечательной статье (хотя и не все уже актуально): blog.ine.com/2009/06/14/understanding-flexible-packet-matching/

Теперь по делу

С помощью FPM можно заблокировать все что угодно (skype, teamviewer, ammyy admin, etc). Достаточно просто выделить специфичную для конкретного приложения последовательность байт и отбрасывать пакеты, такую последовательность содержащие. Нжуно не дать клиенту приложения подключиться к серверу, какие бы хитроумные приемы тот не предпринимал.

Пример с TeamViewer (TV).

Ну вот возникла у меня задача остановить хождение этого зла в нашу сеть. Пользователи в организации достаточно хитросделанные умные и думают так: «А нафига я буду получать доступ к VPN, писать служебную записку, читать регламент, если есть TV и он меня радует, аж так, что прям не могу?». Поэтому, приходится насильно с этим бороться.

Можно пытаться блокировать TV через закрытие доступа к определенным серверам (по DNS, IP), но, на практике, этот зверь без труда пробирается через подобные механизмы.

Тут то и приходит на помощь FPM.

Первым делом нужно увидеть, что делает TV, как выглядит сессия подключения клиента к серверу. Для этого, проще всего взять всем известный Wireshark, установить его на хост, на котором установлен TV и посмотреть, что будет происходить при старте TV. В идеале нужно чтобы другой трафик не забивал интерфейс и не мешал анализировать нужный трафик. Т.е. такой хост нужно как-то изолировать от LAN, но обеспечить ему интернет-доступ (можно использовать GNS3, или подключить хост к интернету через 3G/4G модем).

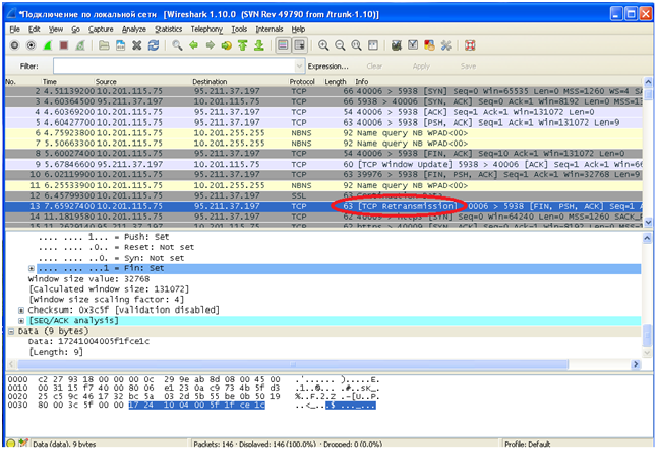

Итак, wireshark слушает интерфейс. Запускаем TV. Видим следующее:

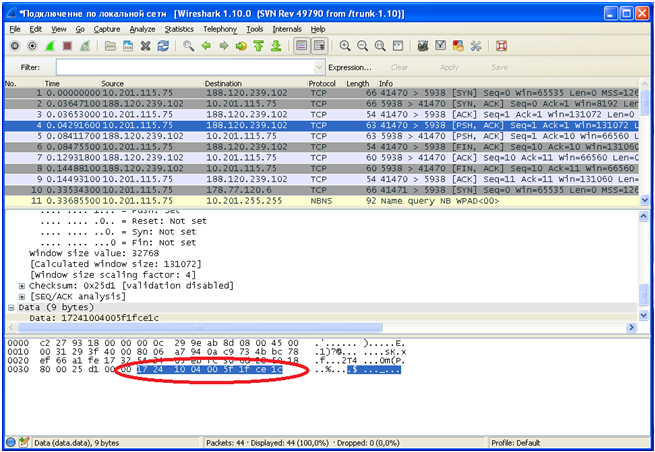

После установление TCP-сессии с неким сервером (первые 3 пакета – TCP-3WAY-Handshake), в четвертом пакете TV в поле данных передает некую последовательность байт, выглядящую так: 0x17241004. Что это? Да я понятия не имею, но догадываюсь, что это имеет к TV непосредственное отношение и это можно попробовать заблокировать. Так и сделаем, и посмотрим, что получится.

Мы видим, что используется протокол TCP, поэтому определим соответствующий стек:

class-map type stack match-all IP_TCP_STACK
            match field IP protocol eq 6 next TCP

Теперь определим class-map, который будет матчить ту самую последовательность:

class-map type access-control match-any MATCH_TCP_PAYLOAD_17241004
            match start TCP payload-start offset 0 size 20 string "0x17241004"

Определим правило фильтрации для класса MATCH_TCP_PAYLOAD_17241004:

  policy-map type access-control BLOCK_TEAMVIEWER_POLICY
            class MATCH_TCP_PAYLOAD_17241004
                        drop
                         log

Дальше, создадим политику и повесим ее на один из интерфейсов:

policy-map type access-control OUTSIDE_OUT
            class IP_TCP_STACK
                        service-policy BLOCK_TEAMVIEWER_POLICY

interface FastEthernet0/1
            service-policy type access-control output OUTSIDE_OUT

Запустим TV повторно, и посмотрим, что изменилось:

Видим, что передача блокированной FPM последовательности не удалась, TV попытался передать ее еще несколько раз (TCP Retransmission), поморгал, подергался, сказал что не может подключиться, но, после нажатия кнопки «Повтор», он все-таки выбрался наружу.

Передать эту последовательность TV пытался на порт 443. Т.е., видимо, это ему было нужно для успешного установления SSL-сессии.

Посмотрим на счетчики (some unrelated output omitted):

R1#sh policy-map type access-control interface fastEthernet 0/1
 FastEthernet0/1
  Service-policy access-control output: OUTSIDE_OUT
    Class-map: IP_TCP_STACK (match-all)
      92 packets, 23085 bytes
      5 minute offered rate 2000 bps
      Match: field IP protocol eq 6 next TCP
      Service-policy access-control : BLOCK_TEAMVIEWER_POLICY
        Class-map: MATCH_TCP_PAYLOAD_17241004 (match-any)
          <b>10 packets, 630 bytes</b>
          5 minute offered rate 0 bps
          Match: start TCP payload-start offset 0 size 4 string "0x17241004"
      drop
      log

Видном, что правило работает, и даже, что TV теперь не так уверенно подключается, но тем не менее, пока ему это удается.
Снова запускаем TV, Wireshark и анализируем трафик дальше.

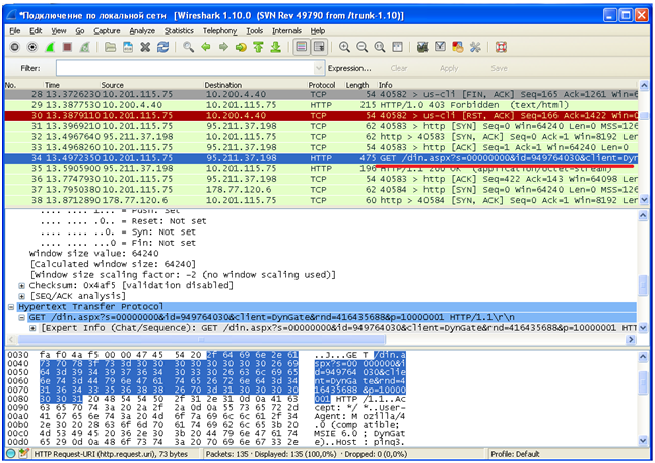

А дальше видим следующее:

Поняв, что установитьSSL сессию сервером у него не получится, TV пытается подключиться к нему по http. После успешного подключения он запрашывает URL, содержащую последовательность «DynGate».

Теперь имеет смысл попытаться заблокировать забросы, содержащие подобную последовательность. Технически, более правильно это сделать с помощью CBAC (http deep packet inspection), поскольку тут уже речь идет о чистом http и никакой проблемы чтобы это зарубить с помощью application inspection я не вижу. Но, т.к. в этой статье говорим о FPM, продолжим в том же ключе, в котором начали.

Итак, нужно заблокировать TCP/http пакет, который содержит в поле payload строку DynGate. Если покликать по полям в Vireshark, видно, что GET занимает три байта, далее несколько байт занимают какие-то каракули, потом идет то самое DynGate. Поэтому, будем инспектировать payload начиная, скажем, с 10-го байта и заканчивая 60-м (диапазон выбран примерно, что называется, на глаз). Конечно, можно (и даже нужно) точно выяснить сколько байт занимает DynGate и сколько у него offset (так будет лучше с точки зрения производительности, поскольку роутеру потребуется анализировать меньшую часть пакета), но лень, лень и еще раз лень.

Создадим еще один class map, в котором будем матчить искомую строку. На всякий случай учтем любой вариант регистра символов:

class-map type access-control match-any MATCH_TCP_PAYLOAD_DYNGATE
            match start TCP payload-start offset 10 size 50 regex ".*[dD][yY][nN][gG][aA][tT][eE].*"

Прицепим вновь созданный class-map к уже имеющейся policy map. В итоге BLOCK_TEAMVIEWER_POLICY будет выглядеть так:

policy-map type access-control BLOCK_TEAMVIEWER_POLICY
            class MATCH_TCP_PAYLOAD_17241004
                        drop
                        log
            class MATCH_TCP_PAYLOAD_DYNGATE
                        drop
                         log

Попробуем еще раз запустить TV.

И все… TV предпринял несколько отчаянных попыток проскочить, но в итоге сдался, лишь иногда подергиваясь, с мыслью: «а вдруг что-то изменилось?».

Смотрим счетчики еще раз (some unrelated output omitted):

R1#sh policy-map type access-control interface fastEthernet 0/1
 FastEthernet0/1
  Service-policy access-control output: OUTSIDE_OUT
     Class-map: IP_TCP_STACK (match-all)
      783 packets, 120803 bytes
      5 minute offered rate 0 bps
      Match: field IP protocol eq 6 next TCP
      Service-policy access-control : BLOCK_TEAMVIEWER_POLICY
        Class-map: MATCH_TCP_PAYLOAD_17241004 (match-any)
          125 packets, 7926 bytes
          5 minute offered rate 0 bps
          Match: start TCP payload-start offset 0 size 4 string "0x17241004"
      drop
      log
         Class-map: MATCH_TCP_PAYLOAD_DYNGATE (match-any)
         <b> 203 packets, 15875 bytes</b>
          5 minute offered rate 0 bps
          Match: start TCP payload-start offset 10 size 50 regex ".*[dD][yY][nN][gG][aA][tT][eE].*"
      drop
      log

Таким образом, так выглядит вся необходимая конфигурация, позволяющая заблокировать TeamViewer (по крайней мере на июль 2013 г):

class-map type access-control match-any MATCH_TCP_PAYLOAD_17241004
      match start TCP payload-start offset 0 size 4 string "0x17241004"

class-map type stack match-all IP_TCP_STACK
      match field IP protocol eq 6 next TCP

class-map type access-control match-any MATCH_TCP_PAYLOAD_DYNGATE
      match start TCP payload-start offset 10 size 50 regex ".*[dD][yY][nN][gG][aA][tT][eE].*"

 policy-map type access-control BLOCK_TEAMVIEWER_POLICY
      class MATCH_TCP_PAYLOAD_17241004
          drop
          log
       class MATCH_TCP_PAYLOAD_DYNGATE
           drop
           log

 policy-map type access-control OUTSIDE_OUT
      class IP_TCP_STACK
      service-policy BLOCK_TEAMVIEWER_POLICY

interface FastEthernet0/1
      service-policy type access-control output OUTSIDE_OUT

Вместо заключения

Таким образом, FPM – достаточно мощный инструмент, позволяющий заблокировать все что угодно, до того момента пока это «что-угодно» не установило защищенную сессию. Главное, правильно идентифицировать нужное приложение и не заблокировать что-то лишнее.

Конечно, в идеале, для этого нужно использовать решения, реализующие сигнатурный анализ, которые уже научены идентифицировать подобного рода приложения (например, ASA CX), но как временная мера — FPM — вполне приемлемый вариант.

Следует обратить внимание, что фичей нужно пользоваться с осторожностью и без фанатизма. Не нужно инспектировать всю payload на наличие буквы «x». Лучше узнать, где эта буква «x» может встретиться, и инспектировать именно эту часть пакета, иначе роутер может просто умереть от чрезмерной загрузки, вызванной необходимостью инспектировать весь трафик.

К слову

ASA на данный момент не позволяет заблокировать teamviewer/что-то еще что-то из той категории, как ни старайся. Ну нет у нее таких средств/механизмов.
