Новые модели Siklu безлицензионного диапазона 70 ГГц
Уже довольно давно мы представили Вам оборудование Siklu — доступные производительные решения диапазона 70-80 ГГц. Помимо высокой производительности, решения Siklu отличаются невысокой ценой, надежностью и, что важно для РФ, работой в диапазоне 74-84 Ггц, не подлежащем лицензированию. Сотни покупателей оценили Siklu, приобретя за прошедшее с первой публикации время около 10000 устройств различных моделей.
Однако требования современных пользователей к пропускной способности продолжают увеличиваться, поэтому сегодня мы рассказываем о новой, вдвое более производительной модели Siklu, а также проведем сравнительное тестирование устройств, используя генератор трафика.

В прошлом году израильская компания Siklu анонсировала новую линейку своих магистральных решений. Новые модели обладают большей мощностью, чувствительностью и вдвое большей пропускной способностью. Сегодня мы рассмотрим новые модели, расскажем о новых возможностях программного обеспечения и сравним новые устройства с уже известными моделями.
Основное, что отличает новое поколение устройств от прежнего — это метод доступа к среде: если ранее решения использовали временное разделение и работали на прием и передачу попеременно, то в новых моделях устройства используют полнодуплексный режим с приемом и передачей в различных частотах. Такая технология позволила вдвое увеличить пропускную способность линка, при этом повысить мощность и чувствительность системы.
Приведем сравнение линеек оборудования:

Модель Мультиплексирование Емкость Мощность Максимальная чувствительность Порты
1200 TDD Гигабит симплекс 5 дБм -79 дБм 2 порта, каждый работает как медный или SFP
1200F FDD Гигабит дуплекс 8 дБм -89 дБм 4 порта, три из них — SFP

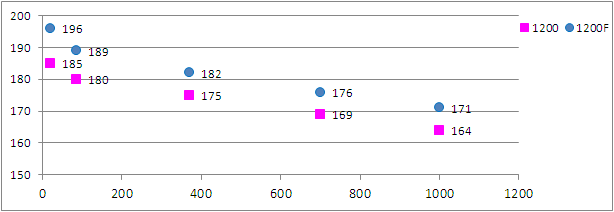

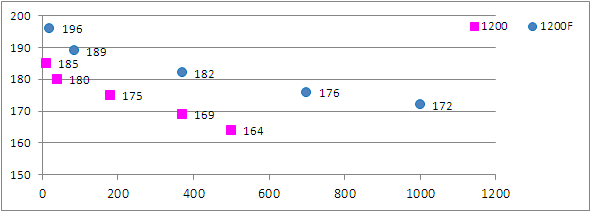

Более наглядно показать преимущества может график энергетических возможностей системы, то есть, чувствительности, сложенной с усилением антенн, мощностью передатчика.

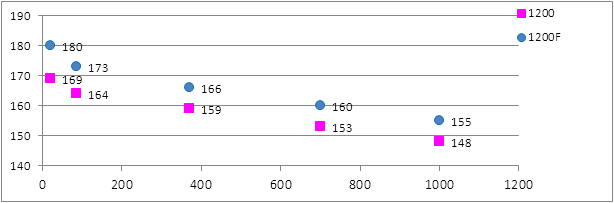

Модели с однофутовой антенной:
Новые модели Siklu безлицензионного диапазона 70 ГГц
Модели с двухфутовой антенной:
Новые модели Siklu безлицензионного диапазона 70 ГГц
Видим, что новые модели оборудования обеспечивают большую дальность связи (не забываем, что производительность TDD-ряда указывается суммарно в обоих направлениях, а новой линейки — в обоих одновременно).
Теперь учтем, что для TDD-линейки указаны скорости суммарно на передачу и прием — то есть, для трафика, равномерного в обоих направлениях, ситуация гораздо более контрастна.

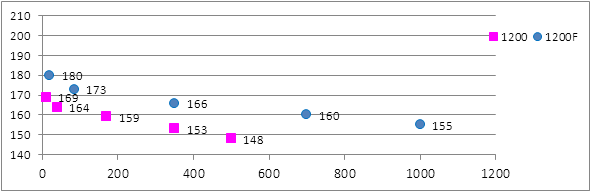

Модели с однофутовой антенной, дуплекс:
Новые модели Siklu безлицензионного диапазона 70 ГГц
Модели с двухфутовой антенной, дуплекс:
Новые модели Siklu безлицензионного диапазона 70 ГГц

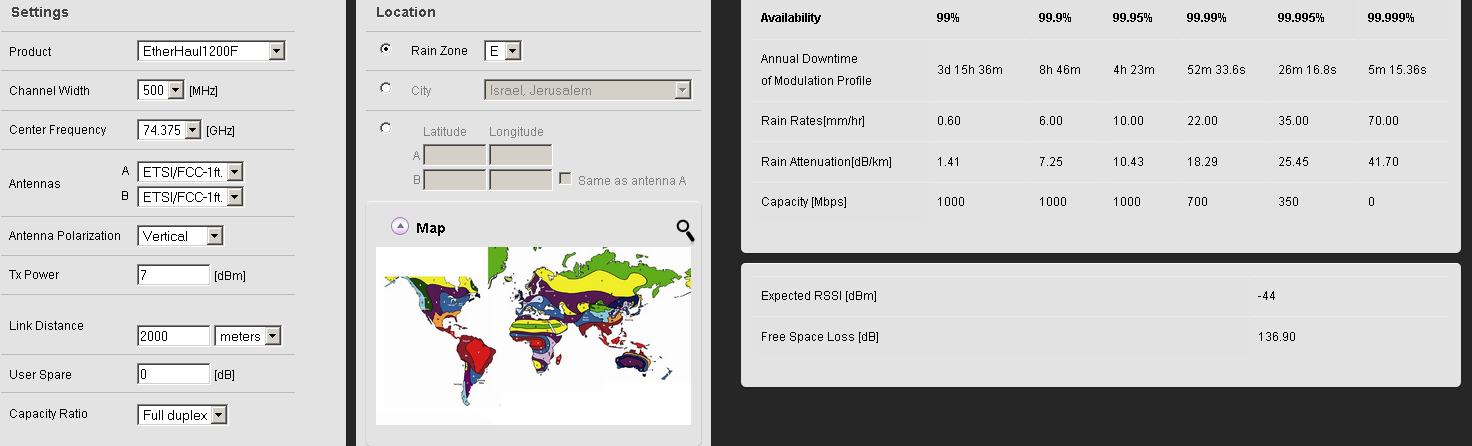

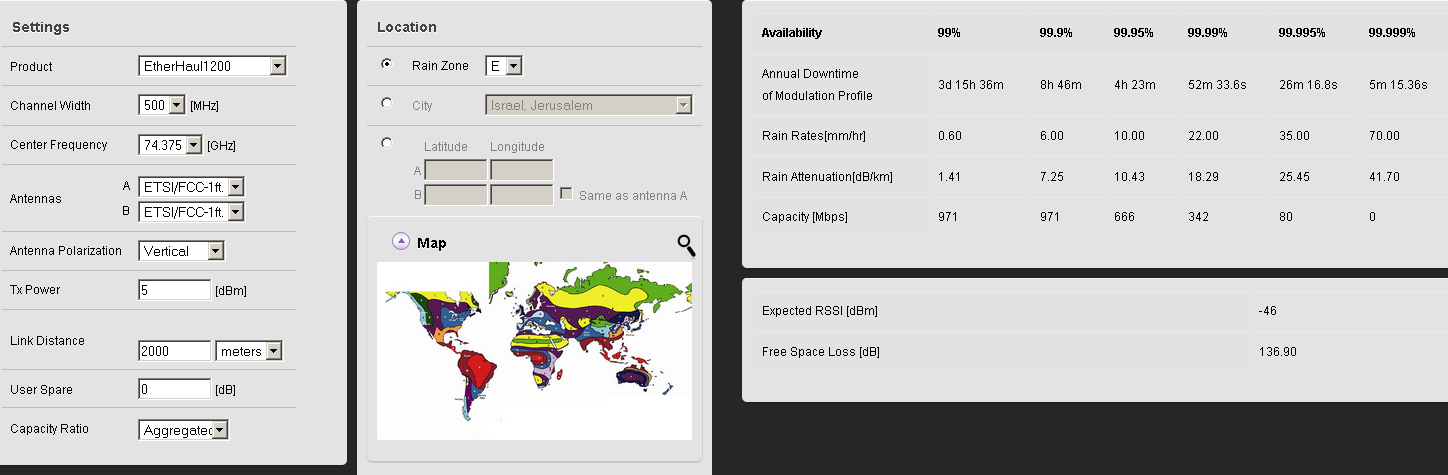

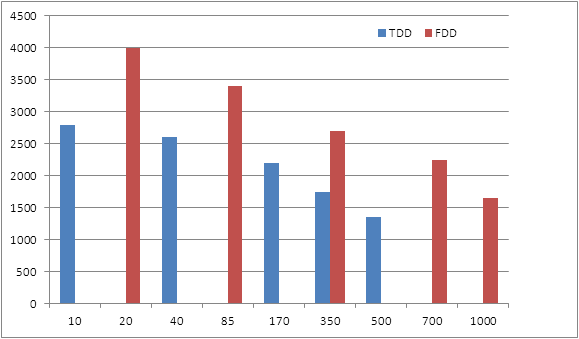

Калькулятор, размещенный на сайте производителя, позволяет сравнить дальность связи различных устройств. Приведем сравнение на наиболее интересные дистанции:
Новые модели Siklu безлицензионного диапазона 70 ГГц

Новые модели Siklu безлицензионного диапазона 70 ГГц

Видим, что для той же скорости выигрыш составляет одну ступень доступности.
Если же учесть равномерный по направлениям трафик, то есть, соответствие 1 Гбит/с-симплекс 500 Мбит/с- дуплекса, можно говорить, что при той же дальности для скорости 500 Мбит/с двунаправленного трафика доступность системы возросла с 99.9 до 99.99 процентов
Представим график для одинаковой скорости дуплексного трафика и одинаковой доступности 99,99 для вариантов с 1 футовой антенной:
Новые модели Siklu безлицензионного диапазона 70 ГГц
Выигрыш по дальности составляет 50 процентов.
Помимо важной энергетической составляющей, модели новой линейки обладают и рядом других преимуществ — такими, как:

  1. 4 независимых кабельных порта (линейка TDD обладает двумя портами, каждый работающий на медный передатчик или SFP);
  2. Более производительный процессор;
  3. Функционал автоматической установки системы, загрузки конфигурационного файла с сервера, указанного в ответе сервера DHCP.

Впрочем, и модельный ряд TDD получил несколько новых функций:

  1. В первую очередь, поддержка протокола LLDP, позволяющего автоматически строить топологию сети;
  2. Также подчеркну и появившийся режим длинных радиоканалов, позволяющий работать на дистанциях более 4,5 километров, что ранее не удавалось из-за логических ограничений программного обеспечения;
  3. Стал возможен сбор статистики по трафику каждого vlan-интерфейса.

Сегодня мы можем сравнить производительность систем с помощью аппаратного генератора, оценить задержку, джиттер, производительность устройства с сложным трафиком.

Фрейм, байт Нагрузка Производительность TDD Производительность FDD
64 1.000 Gbps 195.0 Mbps 600.8 Mbps
128 1.000 Gbps 343.9 Mbps 959.8 Mbps
256 1.000 Gbps 485.5 Mbps 982.7 Mbps
512 1.000 Gbps 479.0 Mbps 981.8 Mbps
1024 1.000 Gbps 475.7 Mbps 974.7 Mbps
1280 1.000 Gbps 474.9 Mbps 973.4 Mbps
1518 1.000 Gbps 474.6 Mbps 972.5 Mbps
2518 1.000 Gbps 464.7 Mbps 952.3 Mbps
9018 1.000 Gbps 465.0 Mbps 954.0 Mbps

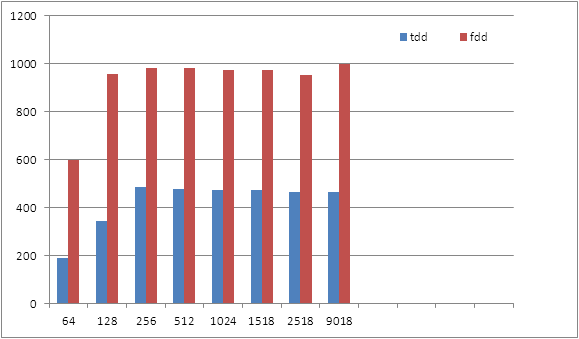

Производительность для фреймов различного размера, дуплекс:
Новые модели Siklu безлицензионного диапазона 70 ГГц

По результатам изучения становится понятно преимущество новой линейки оборудования Siklu — как с точки зрения функционала, так и по дальности связи и производительности. Впрочем, для бюджетных решений средней емкости семейство TDD по-прежнему доступно к заказу.
В ближайшее время мы опубликуем цикл статей по данному безлицензионному оборудованию, описав в них построение защищенных топологий, систему управления сетью, функционал приоритезации данных.
Всем пользователям продукции Siklu мы рекомендуем произвести обновление программного обеспечения до актуальных версий 3.3 и 5.0.4 для тдд и новых линеек соответственно.
В качестве бонуса читателям нашей статьи предлагаем фотографию со стенда Siklu на прошедшей недавно конференции Mobile World:
Новые модели Siklu безлицензионного диапазона 70 ГГц

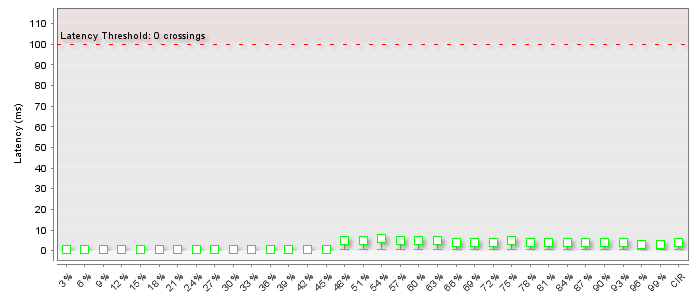

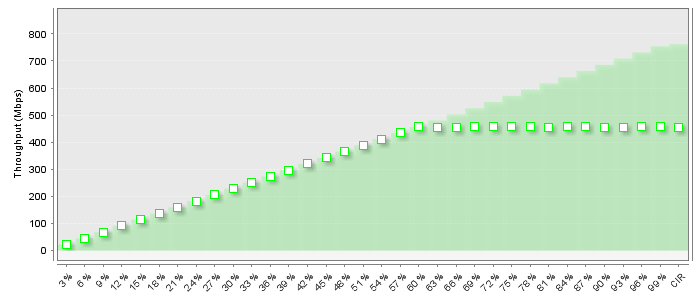

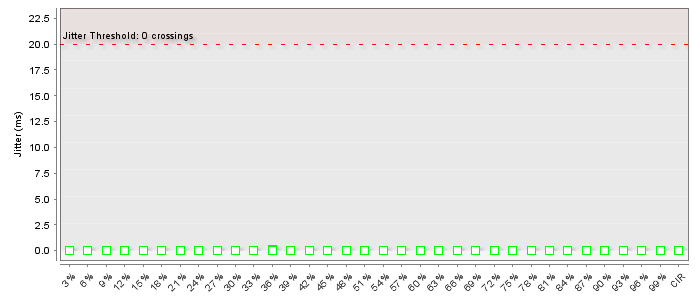

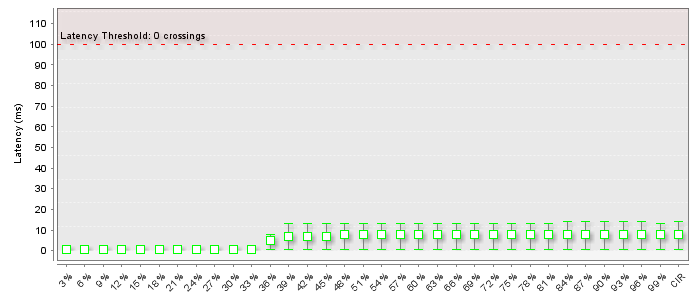

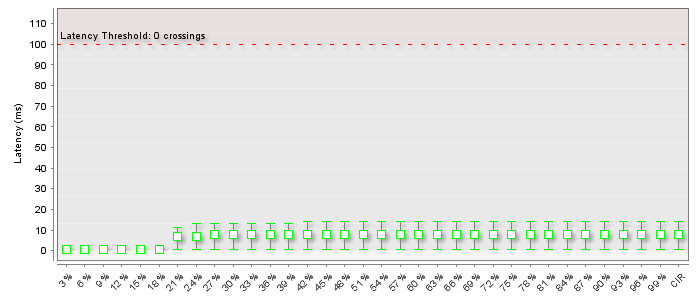

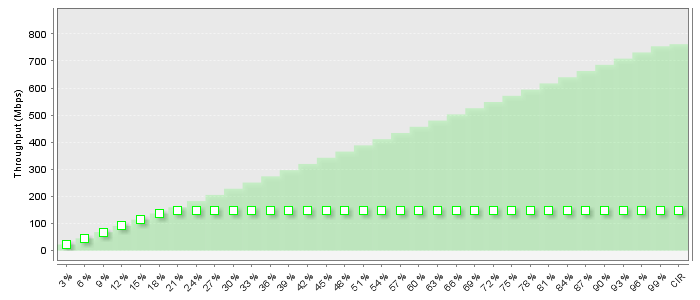

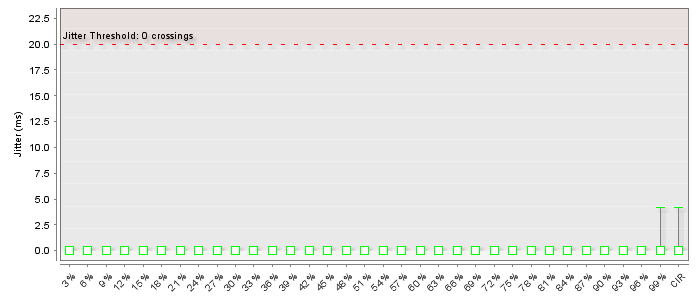

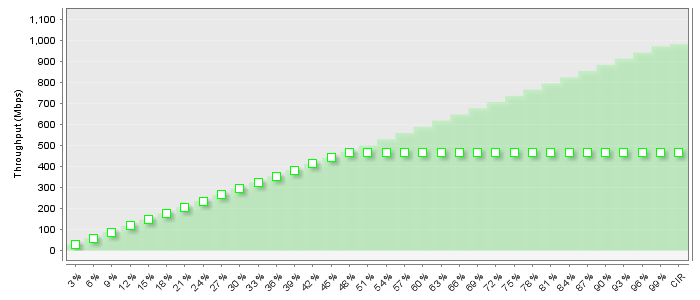

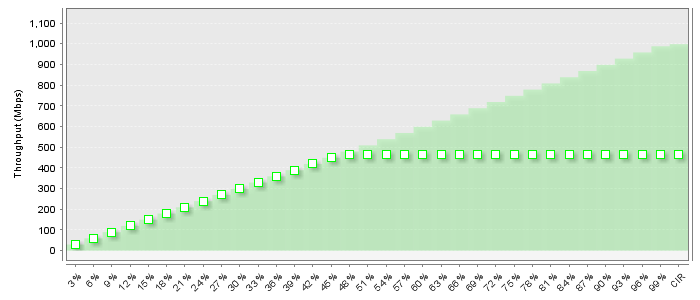

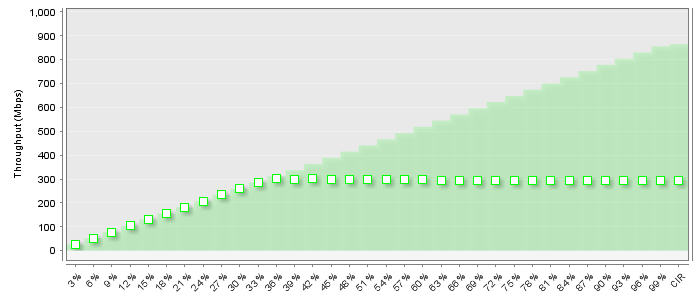

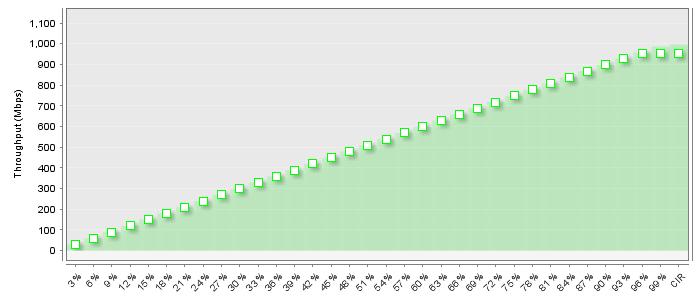

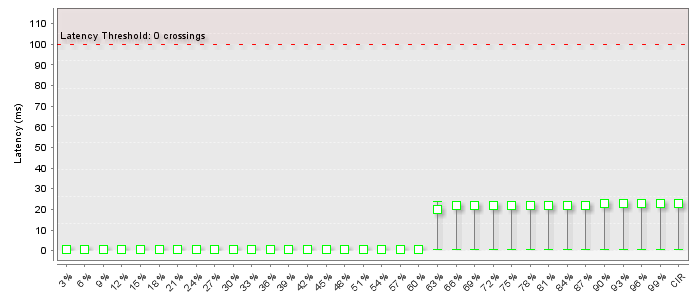

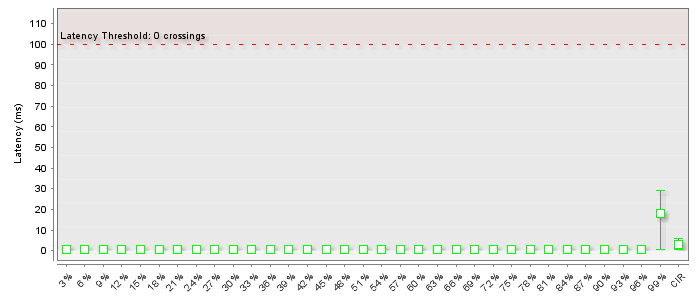

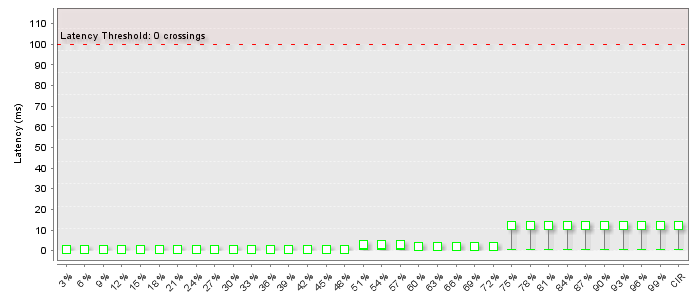

Также приводим результаты измерений в графическом виде: производительность, задержка, джиттер для фреймов различных размеров (первым — TDD, вторым — FDD):

Много картинок!

64 байт:
Новые модели Siklu безлицензионного диапазона 70 ГГц Новые модели Siklu безлицензионного диапазона 70 ГГц

Новые модели Siklu безлицензионного диапазона 70 ГГц Новые модели Siklu безлицензионного диапазона 70 ГГц

Новые модели Siklu безлицензионного диапазона 70 ГГц Новые модели Siklu безлицензионного диапазона 70 ГГц

128 байт:
Новые модели Siklu безлицензионного диапазона 70 ГГц Новые модели Siklu безлицензионного диапазона 70 ГГц

Новые модели Siklu безлицензионного диапазона 70 ГГц Новые модели Siklu безлицензионного диапазона 70 ГГц

Новые модели Siklu безлицензионного диапазона 70 ГГц Новые модели Siklu безлицензионного диапазона 70 ГГц

256 байт:
Новые модели Siklu безлицензионного диапазона 70 ГГц Новые модели Siklu безлицензионного диапазона 70 ГГц

Новые модели Siklu безлицензионного диапазона 70 ГГц Новые модели Siklu безлицензионного диапазона 70 ГГц

Новые модели Siklu безлицензионного диапазона 70 ГГц Новые модели Siklu безлицензионного диапазона 70 ГГц

512 байт:
Новые модели Siklu безлицензионного диапазона 70 ГГц Новые модели Siklu безлицензионного диапазона 70 ГГц

Новые модели Siklu безлицензионного диапазона 70 ГГц Новые модели Siklu безлицензионного диапазона 70 ГГц

Новые модели Siklu безлицензионного диапазона 70 ГГц Новые модели Siklu безлицензионного диапазона 70 ГГц

1024 байт:
Новые модели Siklu безлицензионного диапазона 70 ГГц Новые модели Siklu безлицензионного диапазона 70 ГГц

Новые модели Siklu безлицензионного диапазона 70 ГГц Новые модели Siklu безлицензионного диапазона 70 ГГц

Новые модели Siklu безлицензионного диапазона 70 ГГц Новые модели Siklu безлицензионного диапазона 70 ГГц

1518 байт:
Новые модели Siklu безлицензионного диапазона 70 ГГц Новые модели Siklu безлицензионного диапазона 70 ГГц

Новые модели Siklu безлицензионного диапазона 70 ГГц Новые модели Siklu безлицензионного диапазона 70 ГГц

Новые модели Siklu безлицензионного диапазона 70 ГГц Новые модели Siklu безлицензионного диапазона 70 ГГц

9018 байт:
Новые модели Siklu безлицензионного диапазона 70 ГГц Новые модели Siklu безлицензионного диапазона 70 ГГц

Новые модели Siklu безлицензионного диапазона 70 ГГц Новые модели Siklu безлицензионного диапазона 70 ГГц

Новые модели Siklu безлицензионного диапазона 70 ГГц Новые модели Siklu безлицензионного диапазона 70 ГГц
