Пушка Гаусса

Хомяки приветствуют обитателей третьей от солнца планеты.

Сегодняшний пост пойдет о создании электромагнитной Пушки Гаусса. В процессе разберем как настроить систему и произведём некоторые расчеты по эффективности. Так как это пушка, выглядеть она должна соответственно. Нарисуем будущий эскиз, а затем попробуем воплотить его в жизнь, собрав корпус из подручного мебельного материала. Снаряды сделаем бронебойные, из гвоздей. Для сравнения проверим на пробиваемость пневматический пистолет и узнаем, какая пуля таит в себе наибольший потенциал.

Классическая Пушка Гаусса состоит из пяти основных блоков. Пойдём по порядку: источник питания, в нашем случае аккумулятор запитывает преобразователь, который в свою очередь заряжает высоковольтную сборку из электролитических конденсаторов. Дальнейшая задача, разрядить весь накопленный заряд в катушку через мощный ключ. В результате, созданное магнитное поле, передаст железной пуле определенное ускорение.

Скорострельность такого устройства зависит от мощности преобразователя. Чем он будет мощней, тем быстрей сможет заряжать сборку конденсаторов.

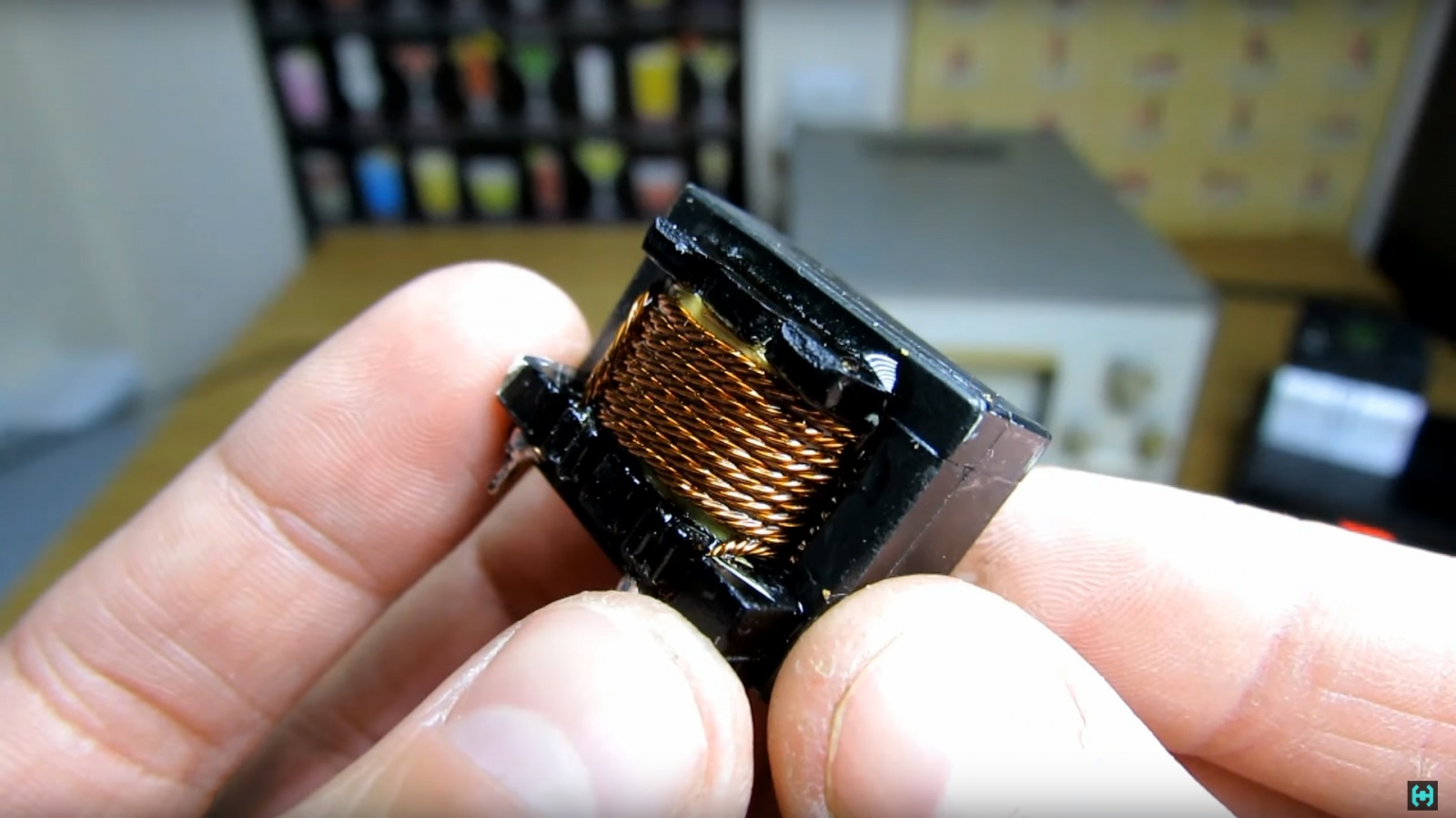

Сердцем преобразователя, служит трансформатор с Ш-образным ферритовым сердечником. Мотать катушку будем медным 0,35 миллиметровым проводом. Вначале мотаем вторичную обмотку двойным проводом, это нужно для увеличения выходного тока. Количество витков примерно 60. Каждый намотанный слой изолируем полиэстеровой изолентой.

Первичную обмотку мотаем тем же 0,35 миллиметровым проводом только в 6 жил. Чтобы они не распутывались, закручиваем их в скрутку. Так мы увеличили площадь поверхности провода. В общем, на шпильку катушки вместилось ровно 9 витков. Это означает, что соотношение витков первичной и вторичной обмоток получилось примерно 1:6.

Важная деталь, чтобы трансформатор сохранял свои характеристики, его нужно пропитать эпоксидом, после этого он не будет издавать свистов и писков во время работы.

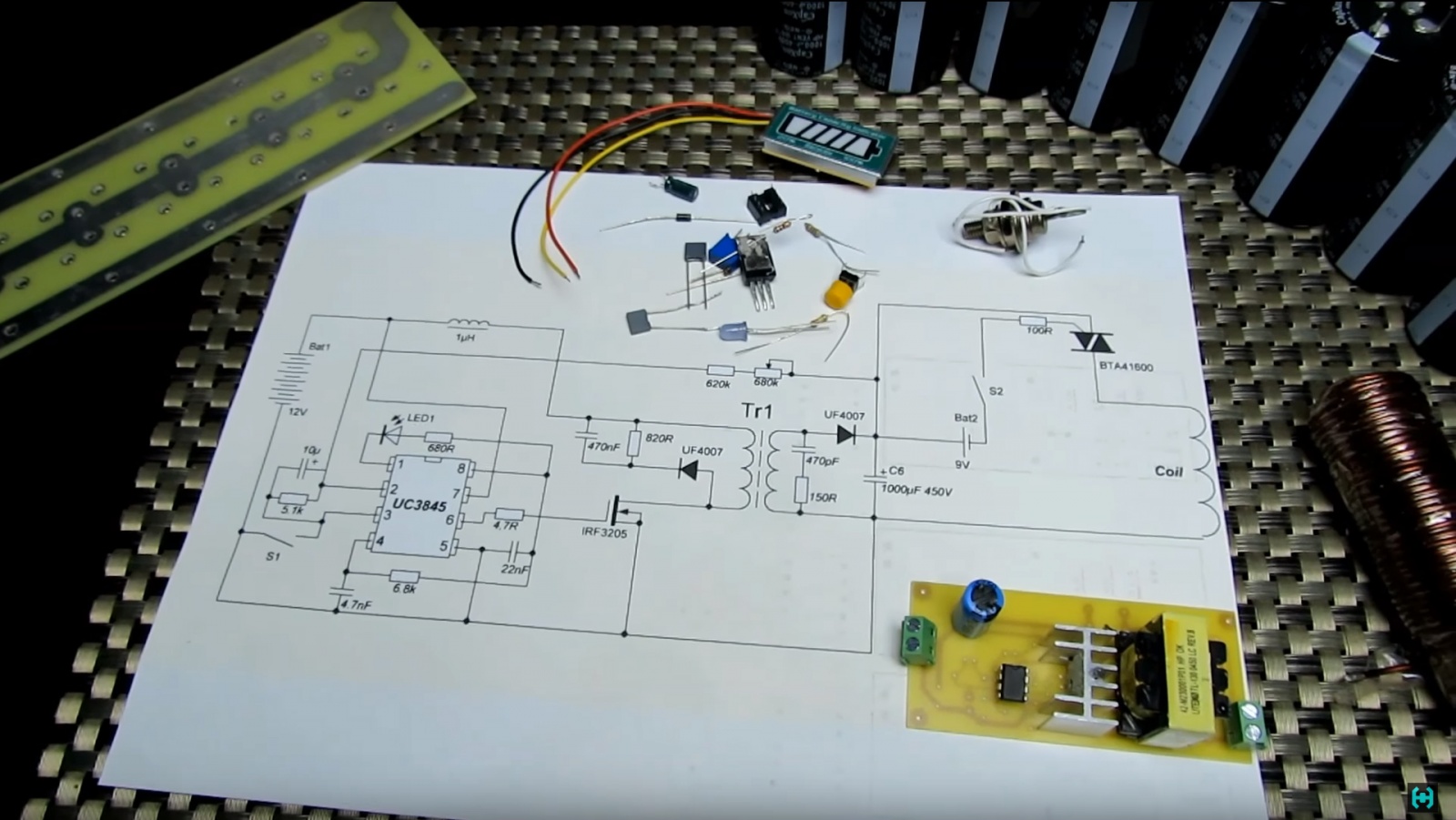

Однотактный трансформатор готов, управлять им будет такой же однотактный инвертор на микросхеме uc3845. Дальнейшая работа заключается в разводке платы под все комплектующие схемы. Своя плата всегда технологичней, по крайней мере хочется в это верить.

Если все сделано правильно, то такая схема будет потреблять около 3.7 А при напряжении питания 12 V. Перемножив первое на второе, получим 44 Вт потребляемой мощности. Сигнал при этом будет в виде меандра с заполнением 50 процентов, именно так работает драйвер uc3845. При правильной настройке радиатор на транзисторе будет практически холодным. Единственное что будет греться это резистор снаббера по выходу схемы.

Также в схеме есть ограничение заряда по напряжению, что защищает конденсатор от перезаряда, который может привести к взрыву или деградации ёмкости. Выставляется этот порог с помощью подстроенного резистора обратной связи схемы. Значение может варьироваться от 200 и до 500 вольт. Нам так много не нужно, потому выставим значение 397 вольт, 3 вольта дадим запаса.

Теперь переходим непосредственно к конденсаторам. Как и говорил, ёмкость тут немного выше, 1000 uF. В нашей пушке будет задействовано 10 таких банок, включены они будут параллельно для увеличения общей емкости. Для удобства установки капаситоров была сделана небольшая плата с достаточно толстыми дорожками. В конечном результате сборка вышла компактной и увесистой. Измерения показали общую емкость банок в 8950 uF, что нормально, учитывая разбросы ёмкостей, и всем давно понятно, что разбросы не в нашу сторону…

При попытке разрядить заряженные ёмкости через лампочку, вместо того чтобы дотронуться проводом к массивному контакту, рука промахнулась и дотронулась к дорожке. Это моментально привело к громкому взрыву, который спровоцировал перестрелку между бандами соседних районов. Дорожка за считанные секунды куда-то испарилась.

Решением было нарастить толщину дорожек с помощью двойного медного провода с сечением в 3 квадрата каждый. Его будет трудно паять, в связи с большой теплоемкостью. Но если у вас в хозяйстве есть газовая горелка, то это будет нипочем.

Настало время проверить насколько быстро инвертор способен зарядить подобную сборку. Таймер запущен. Ждем срабатывания ограничителя по заряду и останавливаем таймер. Время от начала процесса и до конца заняло 36 секунд. Пулемёт конечно из такой пушки не получить, но чем богаты, тому и рады. Едем дальше.

Теперь всю накопленную энергию нужно разрядить в катушку. Провод в катушке должен быть из толстого провода, в этом примере использована медь диаметром 1.7 мм. Форма, количество витков и слоев были взяты с потолка. Перед испытанием были намотаны несколько образцов, чтобы проверить эффективность полей, влияющих на металлический образец находящийся внутри. Каждый образец придавал железной пуле разное ускорение. Лучше всего показала себя катушка №1, намотанная в 200 витков и имеющая 5 слоев.

Сила в ней что надо, но при разряде, каждый виток с появлением магнитного поля пытается оттолкнуться от своего соседа, что при выстреле давало незначительную деформацию с хорошим хлопком. Избавиться от такого эффекта можно с помощью эпоксидной смолы, она пропитает слои и скрепит их намертво.

Мы забыли упомянуть одну важную деталь. А именно элемент, который коммутирует всю накопленную энергию в конденсаторах на катушку. В качестве ключа для таких целей используют мощные тиристоры. Они бывают разных конструкций, всё зависит от их характеристик и направления использования.

В дальнейших экспериментах приходилось палить тиристор за тиристором, дабы понять какой из них окажется самым крепким. Т143-800 оказался самым мощным, а цифра 800 означает максимально допустимый ток.

Подобные современные тиристоры стоят целые состояния, потому ищем советские. Единственная проблема такого корпуса в том, что у него нет контактов крепления, кроме управляющего электрода конечно. Такие экземпляры крепятся специальными прижимными механизмами, у которых большая площадь соприкосновения, чтоб увеличить пропускную способность больших токов. Нужно сделать что-то похожее из подручных средств.

Для этого был найден стальной лист из нержавейки толщиной в 3 мм. Резать его было одно удовольствие. Чтобы пропилить 25 см этой породы, понадобилось около часа и 3 ножовочных полотен. В итоге получился такой бутерброд.

Очень важно изолировать крепежные шурупы, которые будут соединять пластины, надев термоусадку со стороны шляпы. В общем, нужно полностью исключить контакт с железом с одной стороны, иначе будет короткое замыкание анода и катода на тиристоре.

Схема готова к работе, но прежде чем произвести выстрел, нужно знать какое напряжение накопилась на конденсаторах.Для этих целей вполне можно использовать копеечный вольт-амперметр, но у него есть один недостаток. Предел измеряемого напряжения у него ограничивается планкой в сто вольт. Но у нас планка в 4-ре раза выше, что делать!?

Всё просто, необходим делитель напряжения. Сделать его можно из двух резисторов, первый будет на 100 кОм, второй на 10 кОм, в средней точке между ними получим напряжение в 10 раз меньше того, которое нужно измерить. Обычно резистор с меньшим сопротивлением делают переменным, это дает возможность более точной настройки. Теперь вольтметр способен показывать значение постоянного напряжения до 1000 V. Когда на индикаторе показывает 20.0 V, это означает 200 V, а по желанию можно вообще отключить точку разделяющую цифры, чтобы не запутаться.

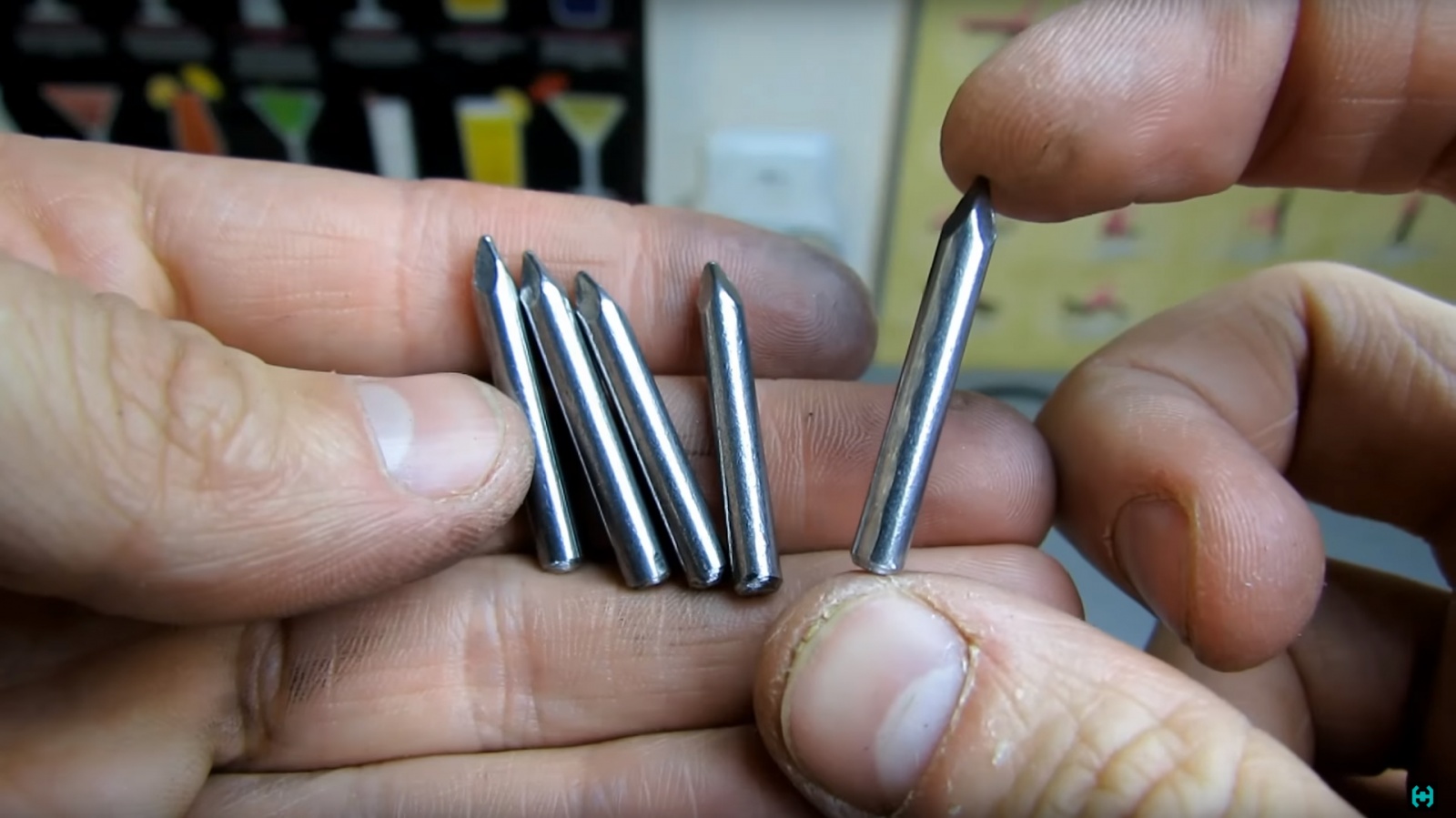

Итак, для того чтоб стрелять, любому оружию нужны патроны. С Пушкой Гаусса всё проще, тут необходимы только пули. Материал обязательно должен быть из магнитного материала, латунь и прочие цветные металлы не подойдут. В ближайшем строймаге были закуплены железные гвозди, размер сотка, диаметр 4 мм.

По началу снаряды будут длиной 30 мм. Края металлической болванки тоже нужно обработать, они должны быть максимально гладкими, чтобы как по маслу скользить в канале ствола.

Любопытно, какая же сила воздействует на этот кусок металла!? Для начала посмотрим на форму сигнала импульса тока в катушке. Для этих целей лучше всего подходит цифровой осциллограф, так как он способен записать сигнал в момент его появления. Производим выстрел и сигнал тока записан.

Заранее хочу отметить, что такую операцию желательно производить с развязкой по цепи, иначе можно спалить дорогостоящий прибор. Развязать цепь можно обычным ферритовым кольцом, надетым на силовую линию. На кольцо наматываем один виток провода, и шунтируем его небольшим резистором, скажем в 10 Ом. А уже с него снимаем возникший в цепи сигнал.

Замеры показали, что средняя длительность импульса порядка 6 мкс. Для примера в одной секунде миллион микросекунд. Это означает, что конденсаторы способны отдать всю свою накопленную энергию за очень короткое время.

На данном этапе всю эту кучу железа трудно назвать Пушкой Гаусса. Для правильного восприятия и устрашения, на листе бумаги были сделаны первые эскизы будущего корпуса, который состоял из кусков ДСП.

Дальше переносим туда размеры и начинаем работу по дереву…

Самый грязный процесс позади, переходим к следующему этапу. В качестве источника питания будем использовать высокотоковые аккумуляторы формата 18650. Фирма LG, маркировка LGDBHG 21865. Емкость у такого 3 А. Максимальный ток, который способен выдавать элемент 20 А. Лучшие аккумуляторы на сегодняшний день по цене — качеству.

Итак, что у нас вышло. Сбоку находится кнопка предохранитель, заряжающая конденсаторы, для работы её нужно постоянно держать. Для удобства можно использовать прищепку. После заряда убираем зажималку с кнопки и производим выстрел.

Так как Gauss Gun электромагнитная пушка, хорошо бы это подчеркнуть, значком с магнитом и уникальным знаком, который предупреждает о том, что рядом падают коровы.

Проведя пару примитивных расчётов, нам удалось выяснить начальную скорость пули, её энергию запасенную в конденсаторах и КПД устройства в целом. Как мы это узнали, всё просто, с помощью классического баллистического маятника, который пользовался своей популярностью еще много веков назад.

Для начала расчетов нужно узнать массу пули, в нашем случае это 2.6 грамма, массу маятника 391.9 грамма, длину подвеса, которая в нашем случае ровно 70 см. Так же нужно знать расстояние отклонения маятника при попадании в него пули. С обратной стороны разместим линейку и небольшой кусок пенопласта, который отодвинется на нужное нам расстояние. По этим цифрам и будем вести расчёт.

Посмотрим, что у нас получилось по результатам голосования. Сравнение двух пушек проводились в одинаковых условиях и с соблюдением всех мер безопасности.

Это оружие, а не игрушка, помни это!

Результаты расчетов получились следующими: пуля Гаусса имела начальную скорость 42 м/С, в то время как пневмат выдал скорость в 3.5 раза больше, 152 м/С. То же самое касалось энергии пули, для своей массы и скорости, пуля от пневматического пистолета имеет энергию в 3.2 джоуля, в то время как Гаусс показал это значение на единицу меньше.

Ещё рассчитали общий заряд конденсаторов, и энергию, которую они способны накопить.

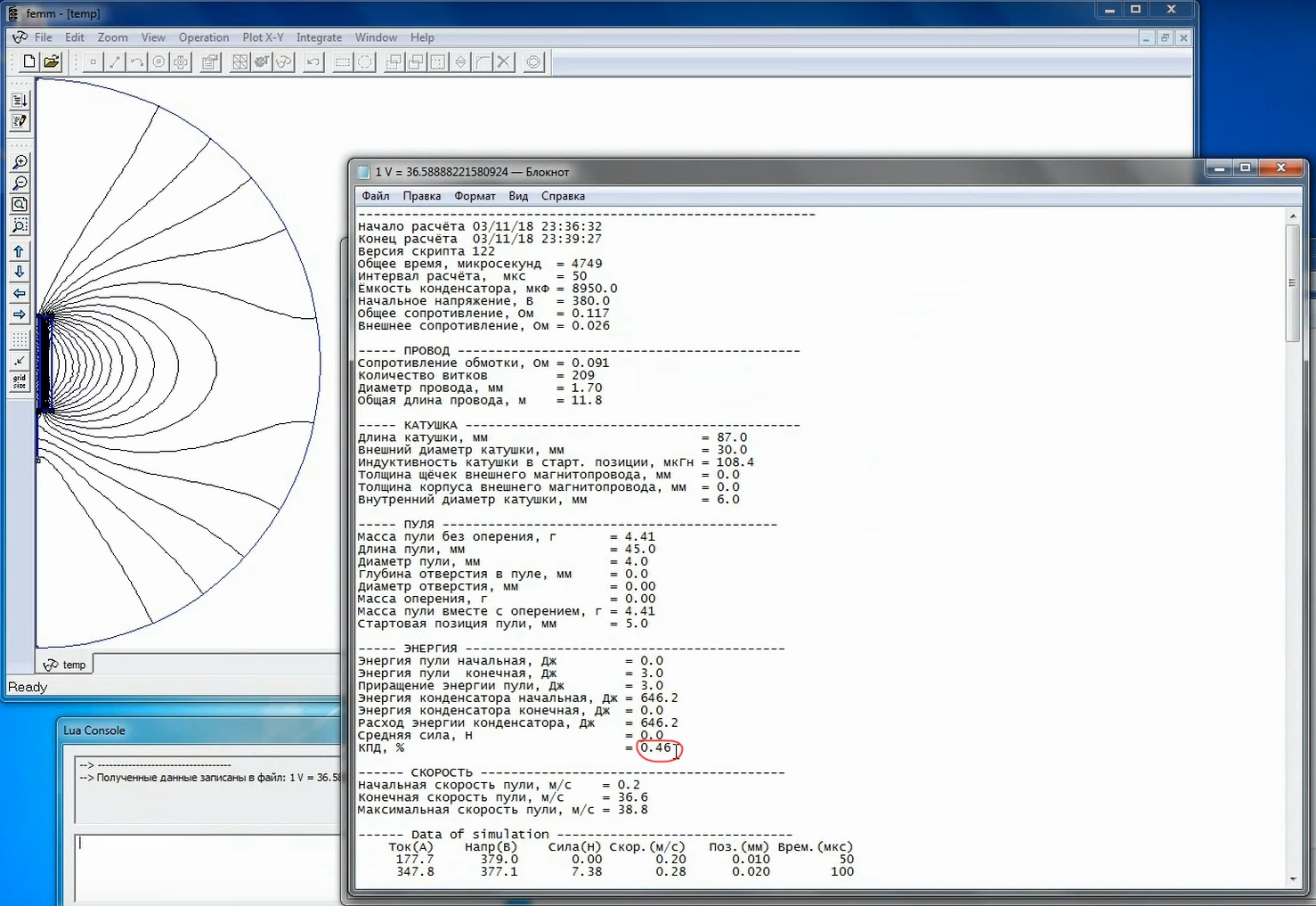

Дальше мы ударились в религию, и решили посмотреть, что нам покажет программа, которая специально создана для расчетов Пушки Гаусса. Вводим туда все необходимые параметры, включая толщину провода катушки, ёмкость конденсаторов и прочие заранее известные параметры. Итак, с пулей длиной 45 мм максимальный КПД который удалось выжать с программы 0.46 процента.

Теперь проверим это на практике. Отрезаем кусок от гвоздя длиной 45 мм и взвешиваем, масса пули 4.14 грамма, все остальные параметры нам уже известны. Производим выстрел. Результаты измерения программы и баллистического маятника оказались близки друг к другу, 0.46 % против 0.44 %. Что это означает, а то что, 99.5 процентов энергии накопленной в конденсаторах, всего на 0.44 процента переходит в пулю через энергию магнитного поля, которое возникает в катушке. По большей части мощный импульс просто рассеивается в воздухе, не выполняя никакого полезного действия. Вот поэтому КПД Пушек Гаусса редко превышают 2%.

Важный момент при настройке! Когда намотан трансформатор, важно подключить его правильной полярностью, грубо говоря, если вы запустили схему, ток потребления бешеный, а лампочка еле горит, значит нужно поменять местами один из концов обмоток.
