Здравствуйте! Недавно ко мне пришел дядя с просьбой сделать гребной винт к его новому мотору для небольшой лодки. Об этом и пойдет речь.
Дядя уже в возрасте и далек от ПК и Интернета, но зато очень любит рыбалку. Конечно же, я первым делом спросил его про покупку винта, но он сказал, что такого, который ему нужен, нет (не нашел). Ему нужен гребной винт типа «незацепляйка» двухлопастной. Принес мне в качестве образца винт, купленный через Интернет в каком-то отдаленном регионе. Но этот винт оказался с противоположным направлением лопастей и чуть меньшего размера, чем хотелось бы поставить на новый двигатель.
Ну что ж, дядю расстраивать не хотелось, так что надо браться за этот проект… Задача состояла в следующем: изготовить двухлопастной винт из алюминия, отмасштабировав по наружному диаметру со 140мм до 180мм, и развернуть направление лопастей в противоположную сторону, то есть сделать зеркальное исполнение относительно образца.
Реализация виделась следующей: оцифровать образец, сделать 3D модель зеркальной, подогнать под требуемый размер и запустить изготовление на станке с ЧПУ.
Сразу возник вопрос про оцифровку, конечно, было бы самым простым решением воспользоваться 3D сканером, но ценник переводит это решение в разряд сложных. Остается вариант делать все руками (на большее фантазии не хватило).
Присел за одну из программ для 3D моделирования и начал творить. Моделька получилась с первого раза, достаточно неплохая, но профиль сечения лопасти прямой, а не аэродинамический.
На данном этапе решил не заморачиваться с прорисовкой, так как эту модель еще как-то надо изготовить из алюминия. Заготовку алюминиевого сплава нужного диаметра и высоты найти не так уж просто и дешево, да и станок у меня слабоват для обработки металла, а обрабатывать такую объемную заготовку со съемом по 0,1 мм тоже нет никакого желания.
В общем, было предложено сделать модель из дерева (или чего-то подобного), доработать ее руками, если это потребуется, а после уже отдать в литейную мастерскую, где по нашей модели отольют конечную деталь из алюминия. Ценник озвучили более-менее удовлетворяющий.
Далее стал продумывать изготовление модели на станке, так как требовалась обработка с двух сторон. Уменьшил масштаб модели, чтобы помещалась в имеющуюся у меня заготовку.
В ArtCAM создал G-code, за начало координат принял центр заготовки. В качестве заготовки взял кусок сосновой доски толщиной 50 мм, нашел в ней центр и закрепил на станке, с боков упер прижимами.
Запустил черновую обработку концевой фрезой диаметром 6 мм, по окончанию поменял фрезу на чистовую коническую с радиусом 1,5 мм. Провел чистовую обработку, после чего выявились некоторые недочеты по работе станка (но про это возможно будет другой пост).

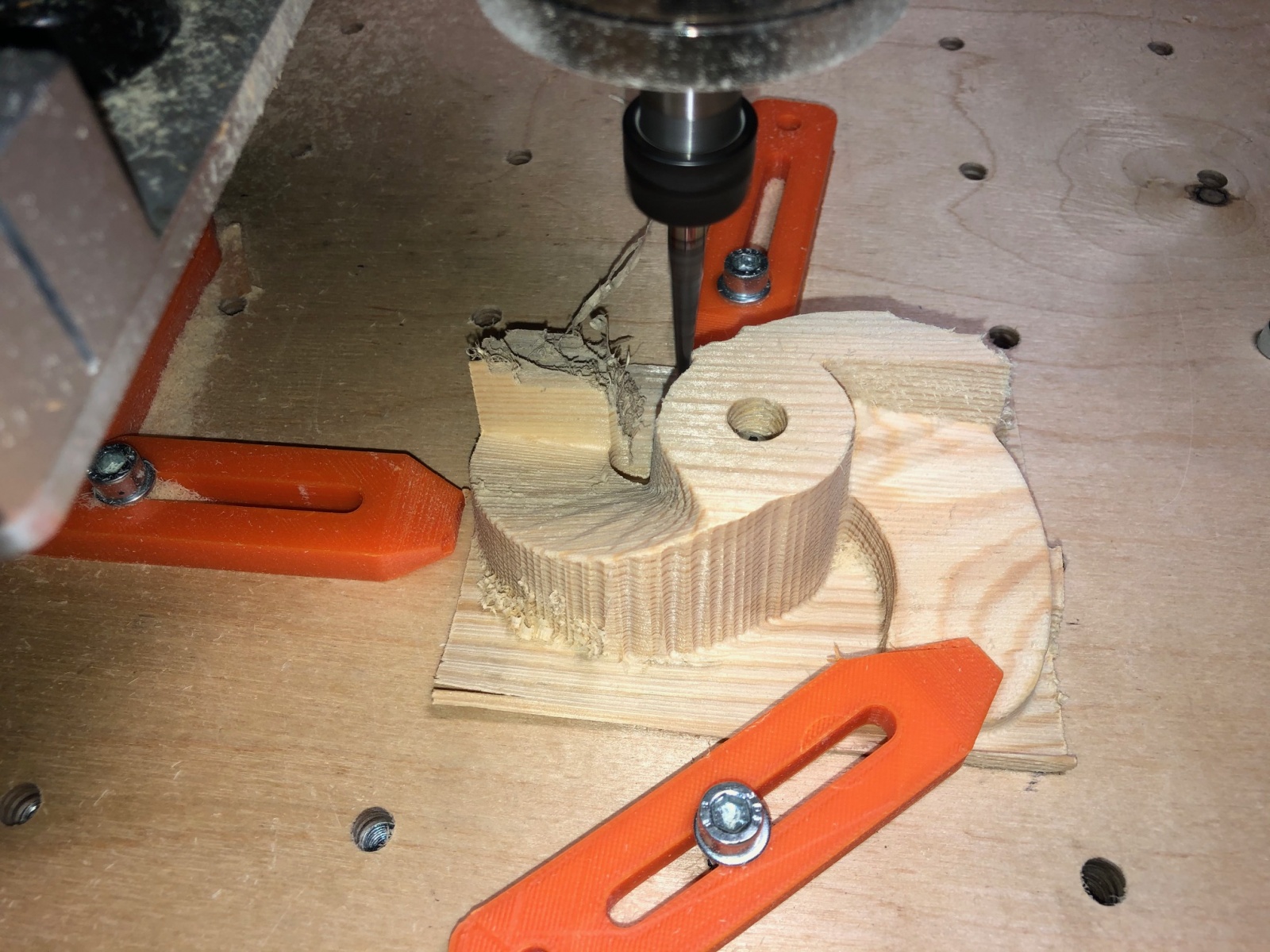

Как не странно, первая сторона получилась на удивление хорошо. Теперь предстояло перевернуть заготовку. Для этого деталь приклеил к тонкой фанерке обработанной стороной, и привернул к станку в то же отверстие с начальными координатами. Фанерку прижал пластиковыми прижимами.

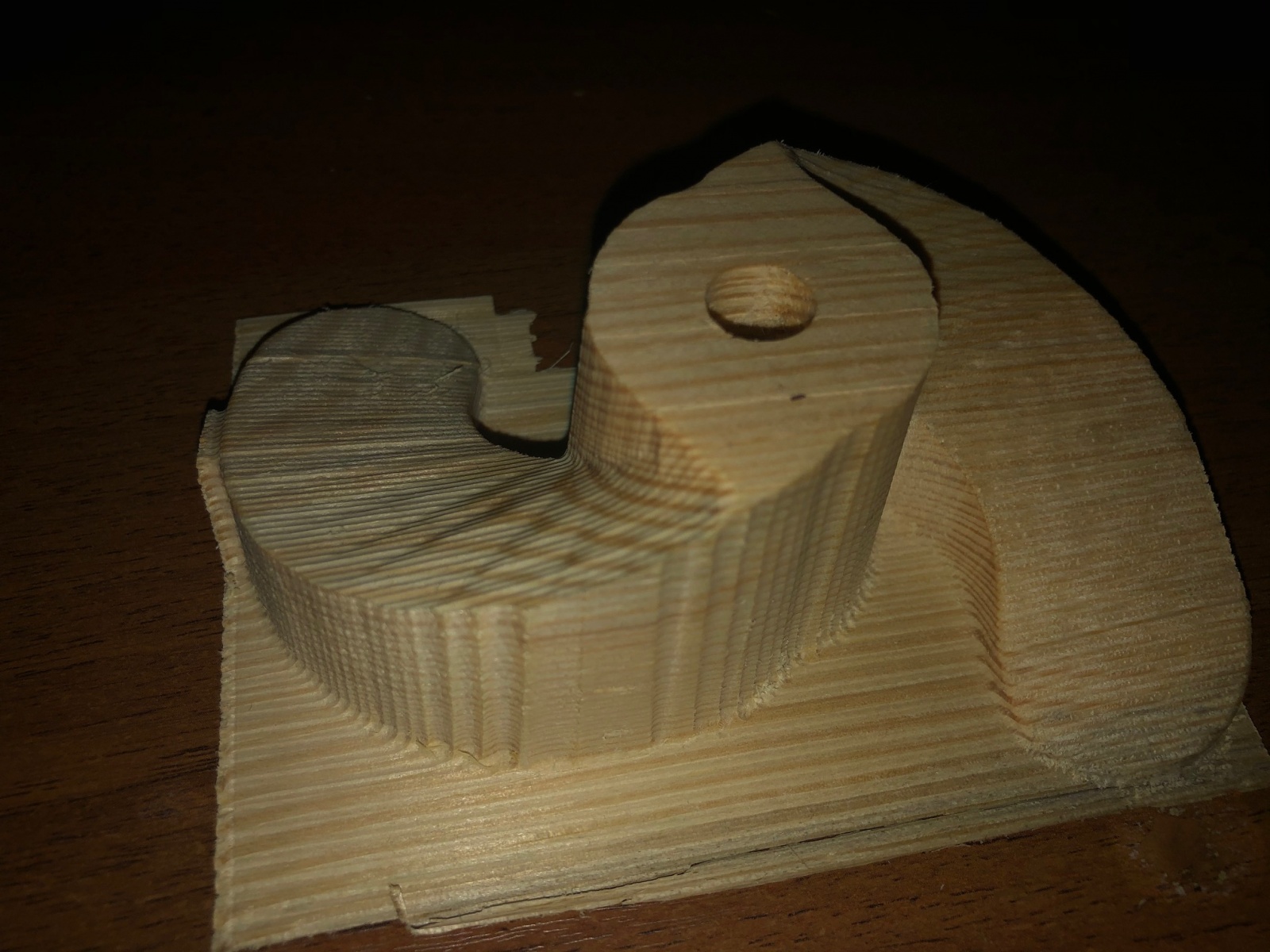

Запустил обработку: черновая, чистовая. Все прошло хорошо, единственное немного отгибало лопасти ближе к кончикам, так как там самое тонкое место. На большой модели этого уже не будет, может даже придется подклеить стоечки для большей жесткости.
Резюмирую: до этого у меня не было опыта в двухсторонней обработке, считаю, что для первого раза получилась вполне хорошая поделка, не без мелких косяков конечно, но куда же без них. Далее предстоит работа над полноценной моделью, но сначала хочется доделать 3D модель и станок, так как, в ходе работы были выявлены некоторые недочеты.
P.S.: Каждый из нас художник и видит по-своему. Я сделал так, как увидел. Уверен, что вариантов сделать как-то иначе очень много.
Всем спасибо за внимание!
Автор: CybSys
