Приветствую друзья! Меня зовут Максим Соколов, я рядовой маркетолог российского офиса Ermenrich (Эрменрих) — немецкого производителя измерительных инструментов. Да, обычно обзоры делают другие специалисты, которые скрупулезно погружаются в самые тонкие технические детали. Но в качестве эксперимента сделать обзор тепловизора Ermenrich SEEK TV70 попросили меня — не технаря, но человека, который неплохо разбирается в измерительных инструментах.
Тепловизор Ermenrich SEEK TV70 может использоваться не только при строительстве, но и при установке/обслуживании отопительных систем, диагностике электрооборудования и просто в быту. В любой сфере, где нужно измерить температуру любых окружающих объектов.
Технические характеристики Ermenrich SEEK TV70
Тип тепловизора |
Ручной |
Разрешение микроболометрической матрицы, px |
120х90 |
Спектральный диапазон, мкм |
8–14 |
Кадровая частота |
25 Гц |
Диапазон измерения температуры, °С |
-20…+400 |
Температурная погрешность, % |
разрешение: 0,1°C, точность: <100 °C: ±2 °C; ≥100 °C: ±2% |
Температурная чувствительность (NETD), мК |
<70 |
Цветовые палитры |
Высокая контрастность, горячий белый, горячий зеленый, горячий красный, горячий черный, красное железо, лава, радуга |
Диапазон рабочих температур, °С |
-10...+60 |
Встроенный рекордер |
|
Индикатор низкого заряда батареи |
|
Режим «картинка в картинке» |
|
Автоотключение |
|
Слияние оптического и тепловизионного изображений |
|
Излучательная способность |
Настраиваемая: 0,01–0,99 |
Угол поля зрения (горизонталь)x(вертикаль), ° |
38x50, 7,39 мрад (мгновенный) |
Режимы работы |
ИК-изображение, ИК-отображение краев, слияние ИК и визуального изображения, визуальное изображение |
Источник питания |
Литиевая батарея 2600 мАч, 3,7 В; зарядка через кабель USB Type-C (в комплекте) |
Автономность (в часах) |
4 |
Память, Гб |
встроенная, 8 Гб |
Формат файлов видеозаписи |
*.mp4 |
Формат файлов фотосъемки |
*.jpg |
Ударопрочный корпус |
|
Предельная ударная нагрузка, g |
падение с высоты до 1 метра |
Дисплей |
LCD |
Диагональ дисплея, дюйм |
2,8 |
Разрешение дисплея, px |
240x320 |
Размеры, см |
26x16x8 |
Вес, кг |
0,57 |
Упаковка и комплект поставки Ermenrich SEEK TV70

В небольшой по размеру коробке уместились сам тепловизор, кабель USB Type-C, фирменный фиолетовый чехол, инструкция и гарантийный талон. Можете обратить внимание, что на устройство идет 5-летняя гарантия. Не 1 год, как у подавляющего большинства производителей измерительных инструментов.

Есть инструкция на русском языке, где подробнейшим образом описаны все функции устройства.
Внешний вид Ermenrich SEEK TV70

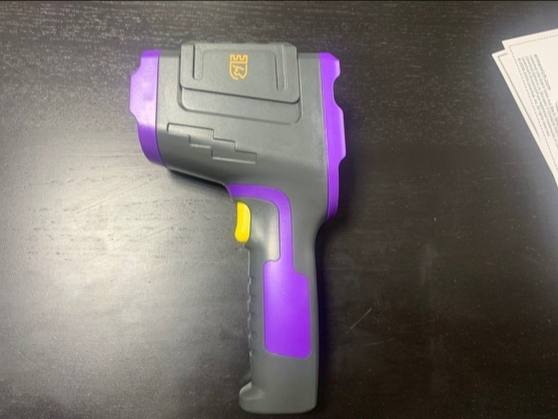

Тепловизор выполнен в фирменных фиолетово-черных цветах Ermenrich в форм-факторе «пистолет» — с яркой желтой кнопкой спуска затвора вместо курка.

В правой части тепловизора, рядом с дисплеем, располагается USB-C разъем для зарядки.

Аккумулятор в тепловизоре литиевый на 2 600 мАч. На бумаге автономность составляет 4 часа. В реальности цифры почти не отличаются от заявленных: в моем случае батареи хватило на 5 дней, при том что использовал инструмент я примерно по 45 минут в день.

В носовой части устройства располагаются объектив термометра и инфракрасный сенсор. Разрешение микроболометрической матрицы составляет 120х90 пикселей. А температурная чувствительность тепловизора — менее 70 мК, что является отличным показателем и позволяет эффективно определять даже небольшие перепады температур.

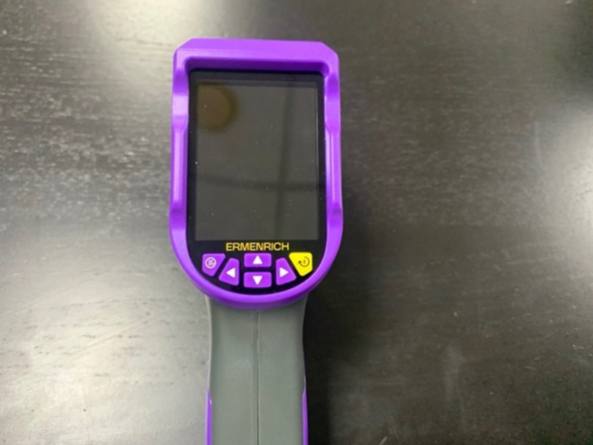

Тепловизор Ermenrich SEEK TV70 оснащен цветным LCD-дисплеем с диагональю 2,8 дюйма и разрешением 240x320 пикселей. Экран нельзя назвать ни большим, ни маленьким — довольно средний по размерам. При этом на дисплее все отлично видно, и вся информация отлично считывается.

Весит тепловизор чуть больше полкило — 570 граммов, что для его габаритов совсем немного.

Корпус тепловизора сделан из ударопрочного пластика. Благодаря такой защите Ermenrich SEEK TV70 выдерживает падения с высоты до 1 метра.
Функциональность Ermenrich SEEK TV70

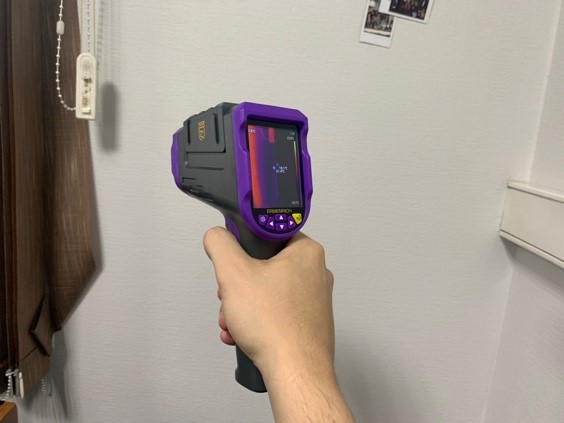

Благодаря анатомической ручке тепловизор Эрменрих удобно держать. А управляться с измерительным инструментом можно даже одной рукой. Пока указательный палец лежит на кнопке спуска затвора, большим можно открыть меню и выбрать необходимую опцию.

Чтобы включить тепловизор Ermenrich SEEK TV70, нужно в течение 3 секунд удерживать кнопку «ВКЛ/ВЫКЛ». На дисплее, помимо меню и подменю, отображается индикатор заряда батареи в правом верхнем углу, цветовая схема и несколько перекрестий. Красное — самая высокая температура, синее — самая низкая и черное перекрестие — температура в центральной точке.

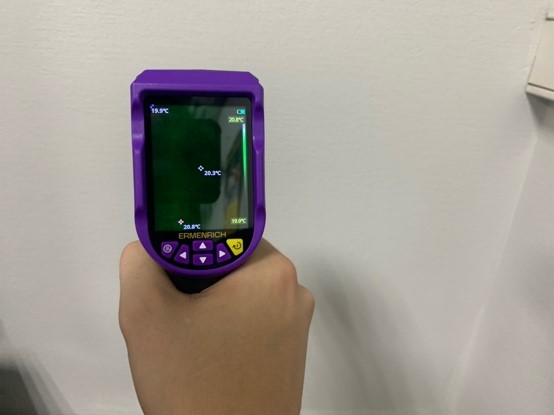

Заходим в меню, нажав на соответствующую кнопку слева, и выбираем необходимый режим. По умолчанию установлен стандартный режим инфракрасного изображения. В этом же режиме можно выбрать и наиболее удобную цветовую палитру: «красный металлик», белая, черная, красная, зеленая, контрастная, «радуга» и «лава».

Режим видимого изображения — по сути, обычная картинка с температурными метками.

Есть инфракрасный режим обнаружения краев. Плюс режим слияния инфракрасного и видимого изображений, в котором можно накладывать изображения друг на друга и смещать их при необходимости.

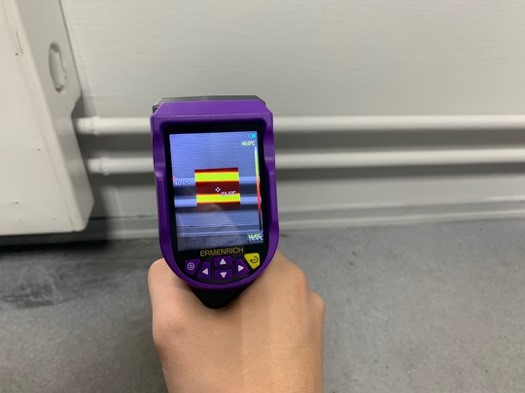

И последний режим — «Картинка в картинке». Данный режим позволяет увидеть в инфракрасном спектре только выбранную область изображения.

Во время тестов я использовал исключительно стандартный режим инфракрасного изображения. А теперь — непосредственно к самим испытаниям.
Тестирование тепловизора Ermenrich SEEK TV70
Для измерения температуры направляем тепловизор Эрменрих на выбранную область тестирования и один раз нажимаем на кнопку спуска затвора. Появляется фото, на котором точками обозначены самая высокая и самая низкая температура, плюс температура в центральной точке.

Чтобы снять видео, нужно зажать кнопку спуска затвора и снять ролик. Все файлы автоматически сохраняются во встроенной памяти, объем которой составляет 8 Гб. По сравнению с современными смартфонами выглядит маловато, но для строительного тепловизора с его фотографиями по 1 Мб — более чем достаточно. Фотографии сохраняются в формате .jpg, видео — в формате .mp4.

Все фото и видео можно сразу же посмотреть на самом тепловизоре, выбрав режим просмотра медиафайлов в меню. Тут же можно сразу удалить ненужные файлы.

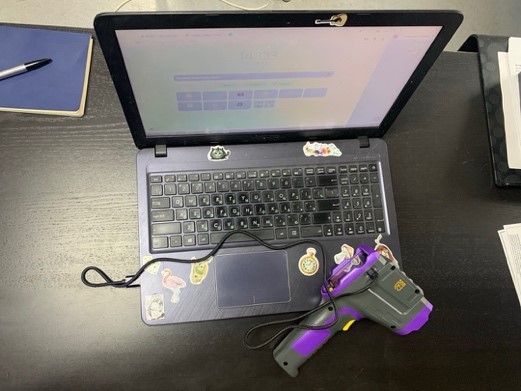

Для более детального анализа файлов можно перенести их на компьютер, подключив инструмент напрямую с помощью кабеля USB Type-C.

Ermenrich SEEK TV70 измеряет температуру поверхностей в диапазоне от -20 до +400 °С — показатель впечатляющий. Причем с минимальной погрешностью в измерениях: всего ±2 °C при измерениях до 100 °C. И с погрешностью до 2% при температуре свыше 100 °C.

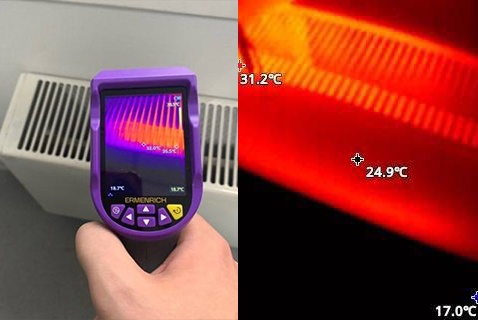

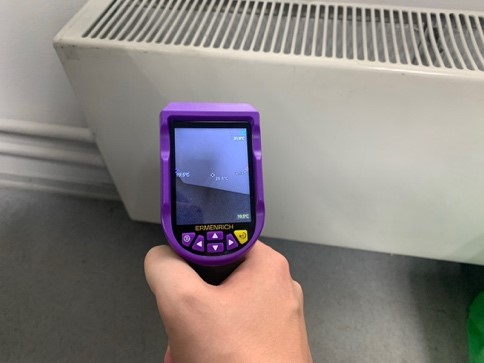

Начнем с простых примеров — вот так выглядит радиатор отопления в инфракрасном спектре немецкого тепловизора. Температуру обогревателя установил на 25 градусов — Ermenrich SEEK TV70 отклонился всего на 0,1 градуса.

С помощью тепловизора можно увидеть, как распределяется температура в помещении. Термограммы, например, позволяют обнаружить утечку тепла или воды.

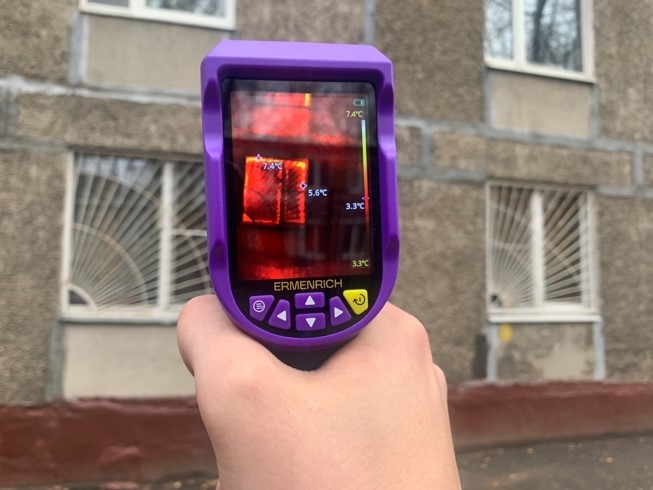

Вид обычной панельной многоэтажки снаружи. На снимках видно, какие области здания пропускают тепло. Именно эти места будут наиболее влажными и холодными, соответственно, могут стать очагами распространения плесени в доме.

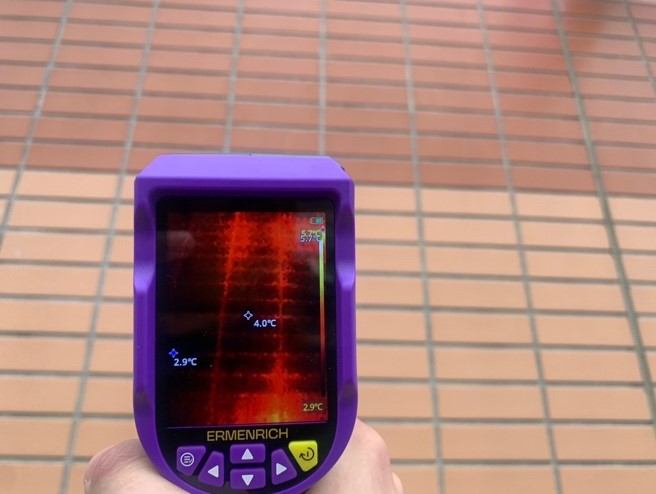

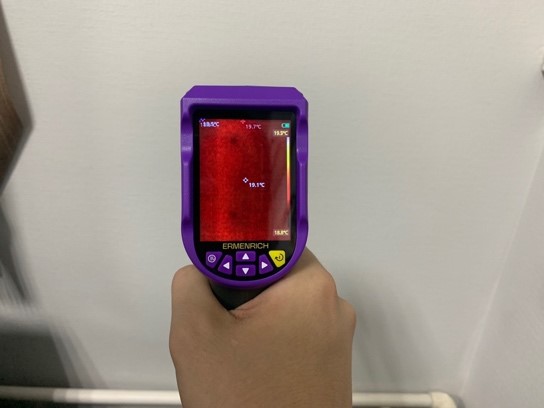

Обследование стен позволяет выявить некачественно уложенные блоки, кирпичи или целые панели с браком. Обычно в местах стыков или в углах с дефектами и появляется плесневый грибок.

Температурная инспекция продолжилась на стеклопакетах. Наиболее красные места на снимке, как вы поняли, это проблемные точки, пропускающие тепло. Теперь понятно, почему в помещении было так холодно.

А вот старенький холодильник в инфракрасном спектре. Хорошо видны места с утечками тепла — годы берут свое.

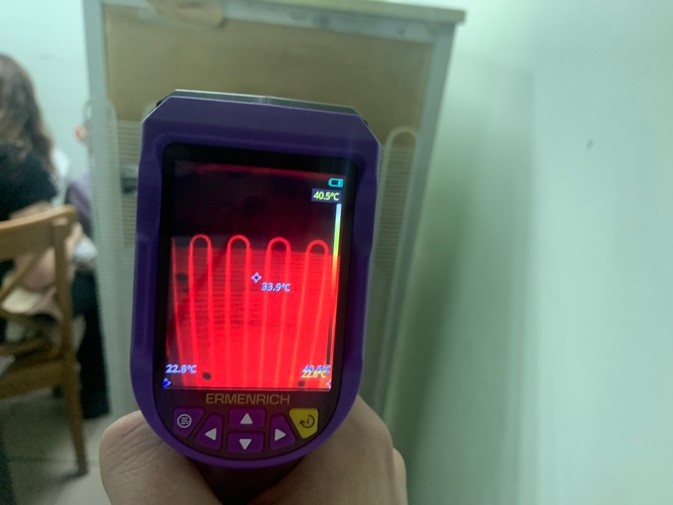

Этот же холодильник с обратной стороны — красным светятся трубки радиатора.

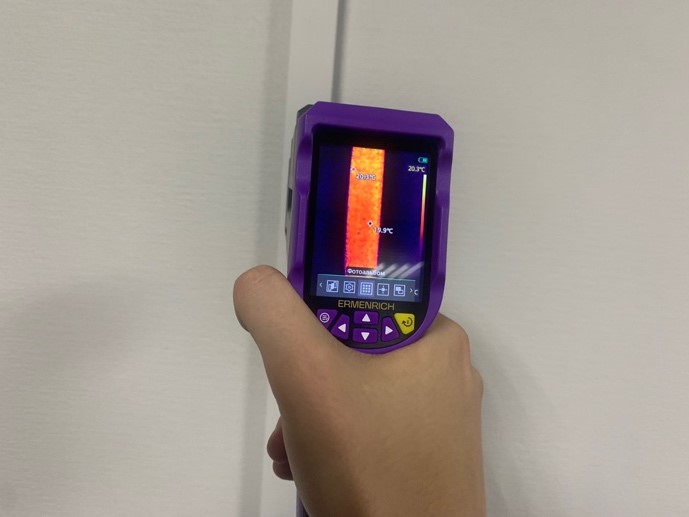

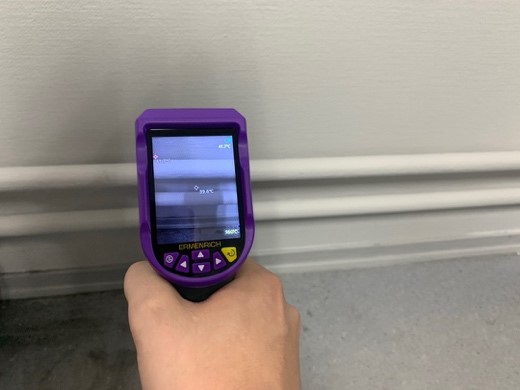

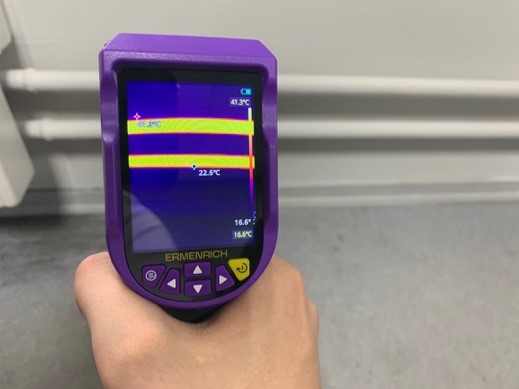

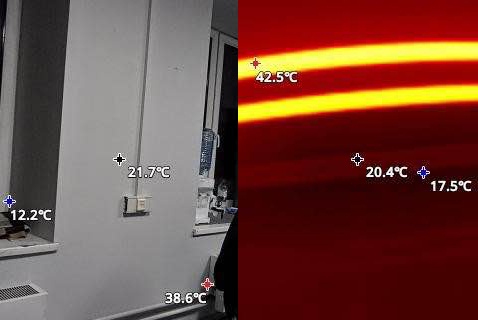

Позволяет тепловизор обнаружить и скрытые в стене коммуникации — систему отопления, водоснабжения и канализацию. Полезная опция, особенно для строителей и тех, кто делает ремонт — точно ничего не заденешь и не повредишь в процессе.

И напоследок — вот так выглядит ноутбук в инфракрасном спектре тепловизора Эрменрих. Устройство явно перегрелось — вентилятор плохо справляется со своей работой.

Заключение
Ermenrich SEEK TV70 хоть и заявлен как строительный, но имеет гораздо более широкий спектр применения — вплоть до повседневных нужд. Инструмент практичный и удобный, а самое главное — точный. Минимальные отклонения в определяемой температуре наглядно подтверждают данный факт.
Стоит измерительный инструмент Эрменрих 40 000 рублей — вполне адекватная цена для такой функциональности и параметров, особенно в сравнении с аналогами. Вот за сколько сейчас можно купить хороший тепловизор? Например, те же тепловизоры от UNI-T, ADA, Torus и CEM со схожими характеристиками стоят от 55 000 рублей, с гарантией всего 1 год. Ermenrich SEEK TV70 с пятилетней гарантией — на четверть дешевле.
А у вас был опыт пользования тепловизором? И что думаете по поводу Ermenrich SEEK TV70? Предлагаю обсудить в комментариях.
