Уже достаточно давно у меня лежит без дела старенький ноутбук Compaq Armada 7730MT. Когда-то давно на нем стояла Windows 98 и можна было играть в старкрафт, но в какой-то момент хард приказал долго жить и он был заброшен в шкаф. Теперь, в связи с запланированным переездом начали выбрасываться старые вещи когда-то давно заброшенные в шкаф, среди которых и был найден сей раритет. Естественно, выбросить было жалко, а применить просто негде. Вот так и родилась идея привести его в рабочее состояние (благо ничего кроме замены харда ему не потребовалось) и было решено отдать в хорошие руки.

Возможно, кто-то из вас, или ваших знакомых, собирает такие почти музейные экспонаты или владеет какой-либо коллекцией старой техники, как музей видеокарт в Харькове — просьба отписаться в личку.
Под катом 19 фотографий ноутбука и еще немного технической информации.

В процессе поиска спецификаций этого ноутбука, чтобы определить, какой linux дистрибутив на нем можно завести, было найдено обьявление о продаже его более мощного собрата той же модели, датированное 2006 годом, где продавец просил больше 4 тыс. рублей. Много это или мало на то время — судить вам.

Собственно, искомые характеристики: Pentium MMX 166MHz 32MB 2GB 12in SVGA TFT (более детальные)

Как я уже упоминал выше, была произведена замена HDD. На место старого 2 гигабайтового диска стал другой, еще живой 1.4 гигабайтовый диск производства IBM, снятый с похожего, но, к сожалению, уже совсем мертвого ноутбука Compaq Armada 4131T. Было подмечено, что на шлейфе соединяющем хард и корзину стоит дата производства — 1996 год, что косвенно говорит о дате появления сего чуда на свет.
Справедливости ради отмечу, что на борту у этого диска целых 96КБ кеша и как ни странно, но диск того времени поддерживает S.M.A.R.T. и вот его показатели:

[ IBM-DMCA-21440 (C58C52G1723) ]

ID  	Описание атрибута  	Порог  	Значение  	Наихудшее  	Данные  	Статус
01  	Raw Read Error Rate  	20  	100  		86  		2  		OK
02  	Throughput Performance  50  	100  		100  		0  		OK
03  	Spinup Time  		20  	114	  	82  		1  		OK
04  	Start/Stop Count  	84  	100  		100  		5324  		OK
05  	Realloc Sector Count  	6  	34  		1 	 	346  		OK
07  	Seek Error Rate  	20  	100  		66 	 	1 	 	OK
08  	Seek Time Performance  	20  	100  		100  		0  		OK
09  	Power-On Time Count  	20  	100  		100  		3423  		OK
0A  	Spinup Retry Count  	60  	90  		86 	 	50  		OK
0C  	Power Cycle Count  	84  	100  		100  		1884  		OK
DC  	Disk Shift  		1  	89  		1  		75300867 	OK

Так же, была произведена попытка восстановить хоть какую то емкость мертвой батарейки, но она, к сожалению, не увенчалась успехом.

Еще немного информации из самой системы:

cat /proc/cpuinfo:

processor	: 0
vendor_id	: GenuineIntel
cpu family	: 5
model		: 4
model name	: Pentium MMX
stepping	: 4
cpu MHz		: 166.590
fdiv_bug	: no
hlt_bug		: no
f00f_bug	: yes
coma_bug	: no
fpu		: yes
fpu_exception	: yes
cpuid level	: 1
wp		: yes
flags		: fpu vme de pse tsc msr mce cx8 mmx
bogomips	: 332.59

cat /proc/meminfo:

        total:    used:    free:  shared: buffers:  cached:
Mem:  30273536 29208576  1064960        0   782336 12976128
Swap:        0        0        0
MemTotal:        29564 kB
MemFree:          1040 kB
MemShared:           0 kB
Buffers:           764 kB
Cached:          12672 kB
SwapCached:          0 kB
Active:           8612 kB
Inactive:         4848 kB
HighTotal:           0 kB
HighFree:            0 kB
LowTotal:        29564 kB
LowFree:          1040 kB
SwapTotal:           0 kB
SwapFree:            0 kB

lspci: более детальный вывод (lspci -vv)

00:0c.0 CardBus bridge: Texas Instruments PCI1131 (rev 01)
00:0c.1 CardBus bridge: Texas Instruments PCI1131 (rev 01)
00:0d.0 VGA compatible controller: S3 Inc. 86cM65 [Aurora64V+] (rev 43)
00:0e.0 ISA bridge: Compaq Computer Corporation MIS-L (rev 04)
00:0e.1 IDE interface: Compaq Computer Corporation Triflex Dual EIDE Controller (rev 03)

А дальше идут фотографии самого ноутбука с коментариями.

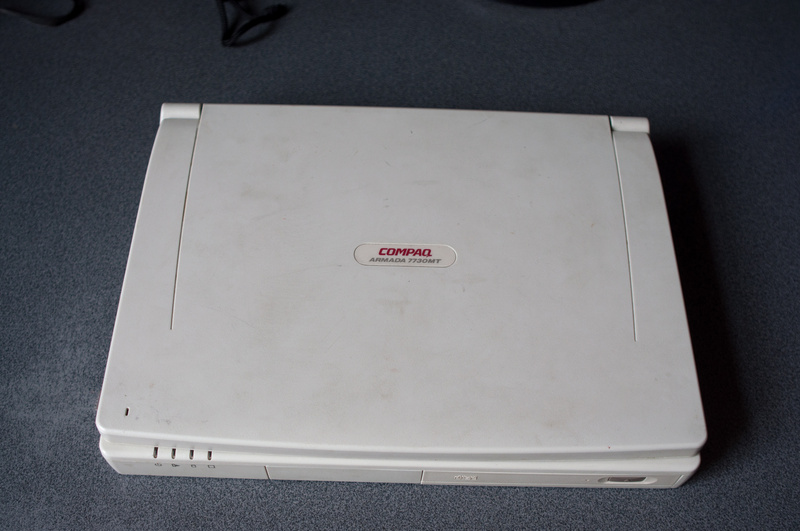

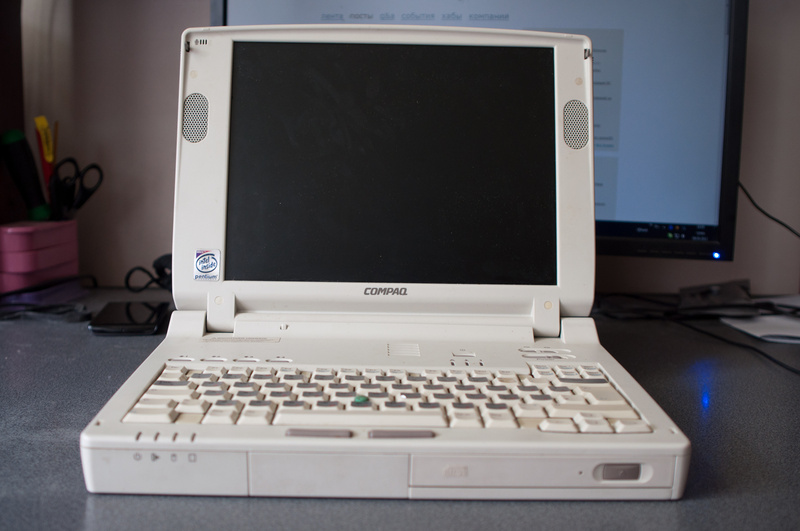

Внешний вид:
Старичок Compaq Armada 7730MT

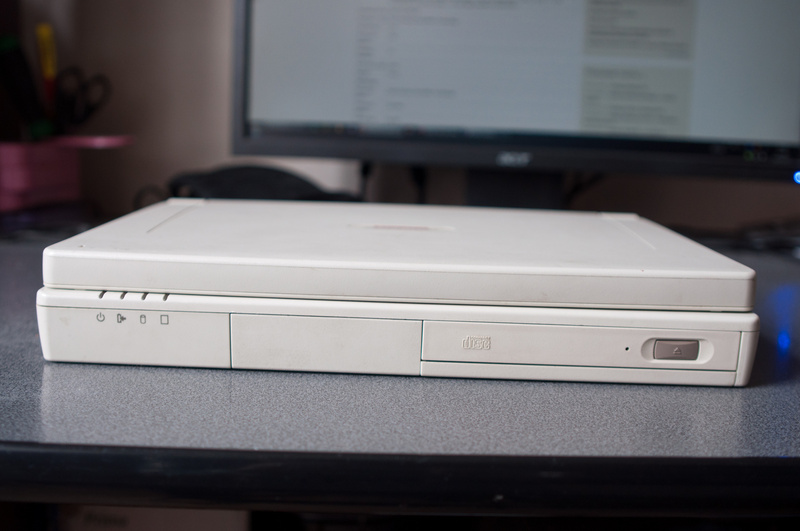

На передней панели слева 4 светодиодных индикатора, справа CD-ROM, между ними — отсек для HDD:
Старичок Compaq Armada 7730MT

Левая грань. Тут только решетка системы охлаждения и отсек для батареи:
Старичок Compaq Armada 7730MT

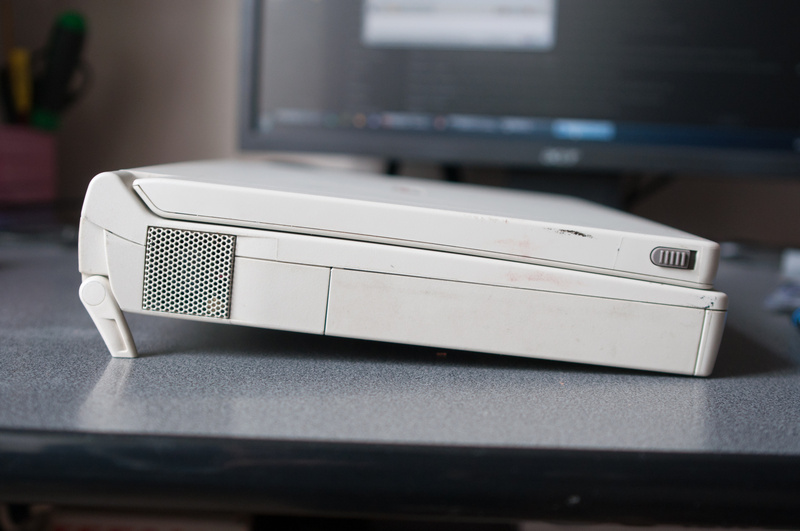

Да, у ноутбука есть выдвижные ножки, для более комфортной работы:
Старичок Compaq Armada 7730MT

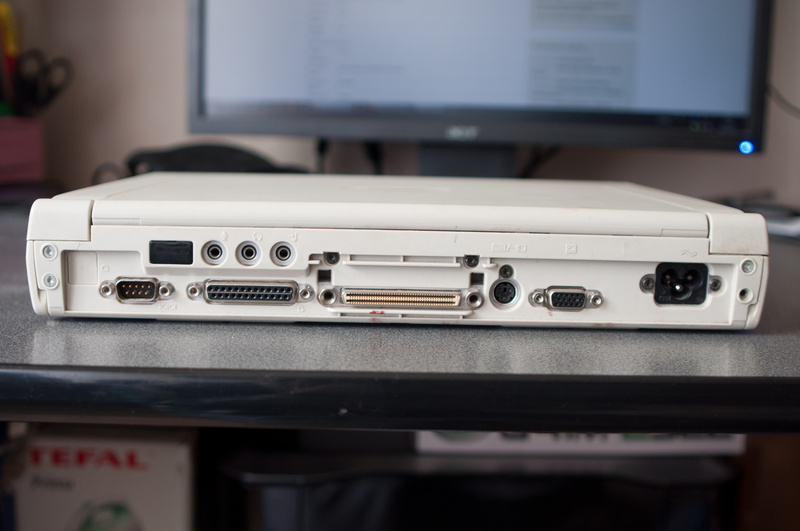

Набор портов — COM, LPT, VGA, PS/2, IrDA, питание, разъемы для наушников, микрофона и линейный вход. Так же стоит заглушка на RJ-11/45, но там пусто и разъем неопознанного типа (докстанция?):
Старичок Compaq Armada 7730MT

Правая грань. 2 разъема PCMCIA, в одном из них модем и еще 2 разъема неопознанного типа:
Старичок Compaq Armada 7730MT

Собственно разъемы, ближе:
Старичок Compaq Armada 7730MT

Матовый! экран:
Старичок Compaq Armada 7730MT

Немецкая клавиатура + наклейки украинской раскладки, а так же тензометрический джойстик:
Старичок Compaq Armada 7730MT

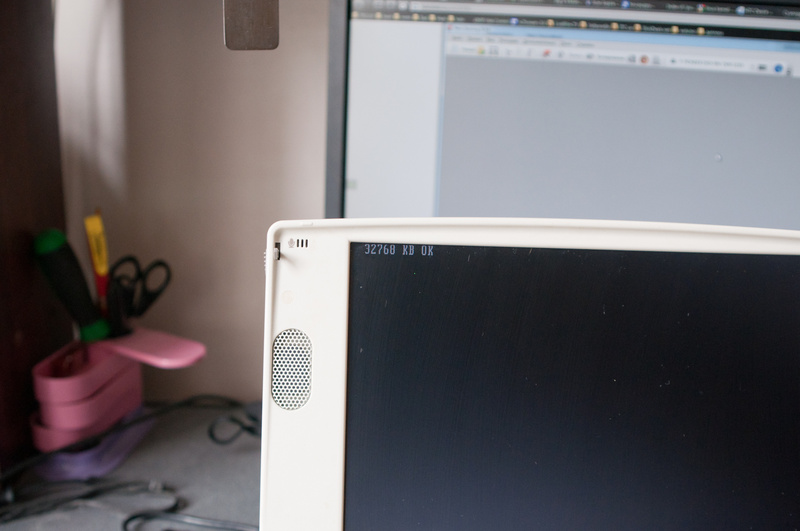

Грузимся. BIOS отсутствует. 32МБ оперативной памяти:
Старичок Compaq Armada 7730MT

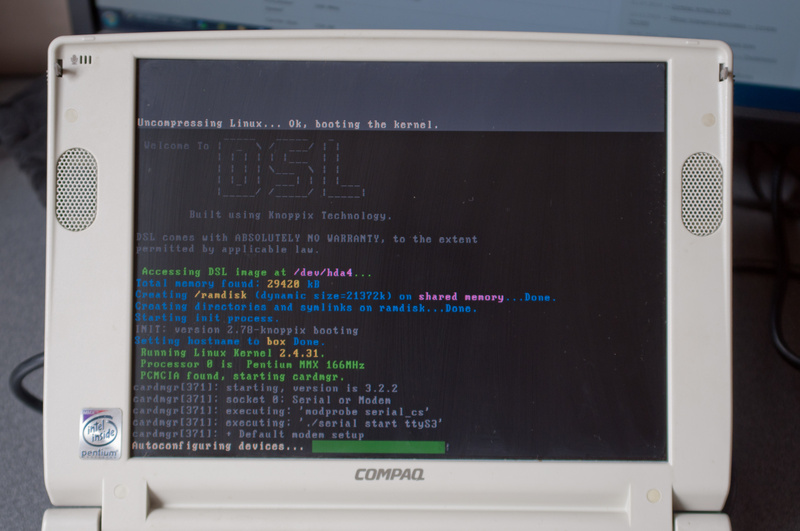

Пошла загрузка DSL:
Старичок Compaq Armada 7730MT

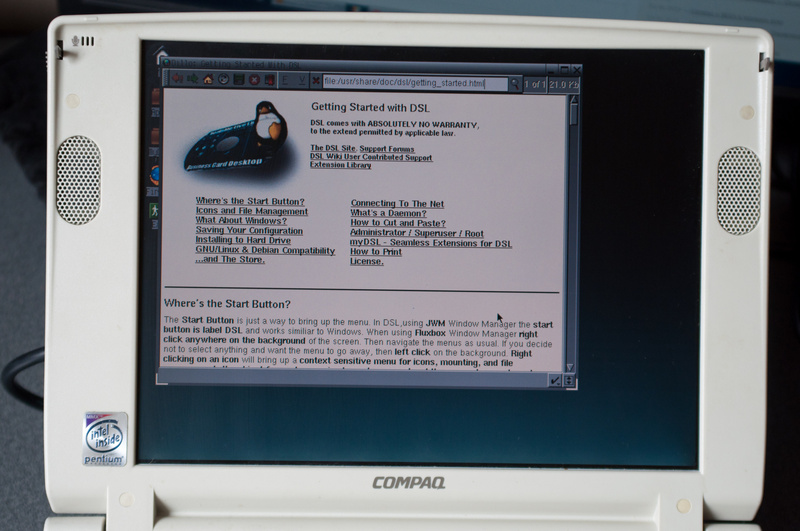

Загрузились, все тип-топ:
Старичок Compaq Armada 7730MT

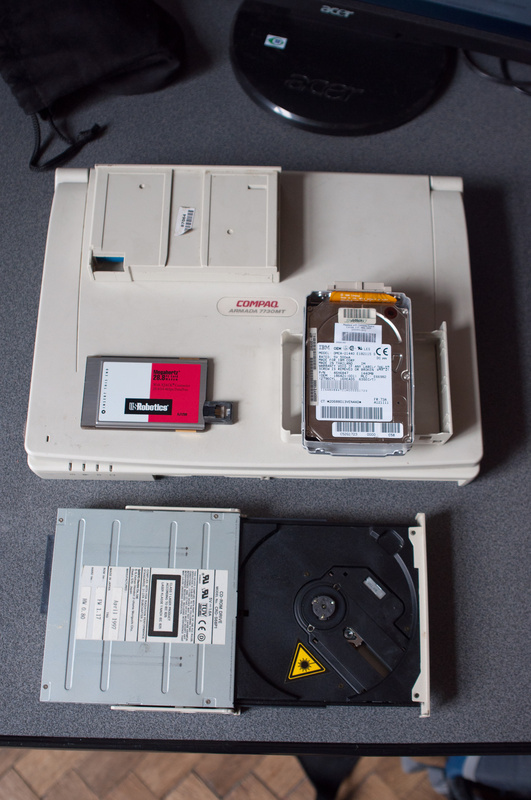

Модульность компонентов, это хорошо:
Старичок Compaq Armada 7730MT

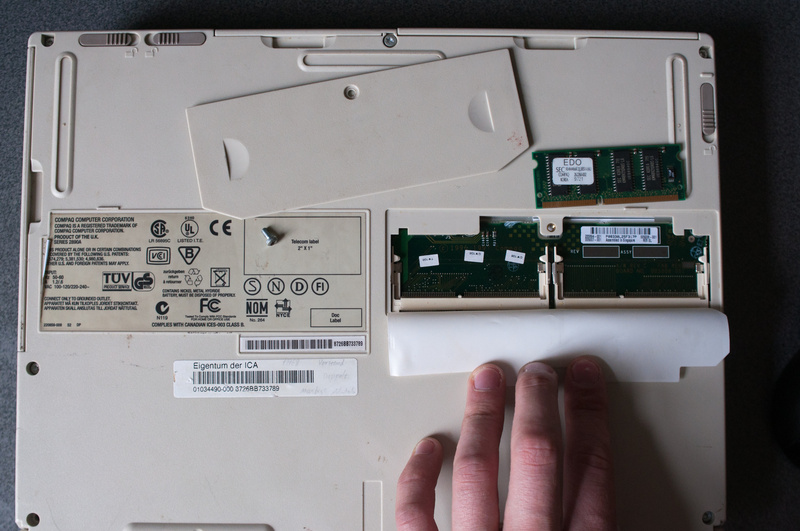

Нижняя сторона ноута, 2 отсека для памяти, планка памяти на 16МБ (16МБ распаяно на материнке):
Старичок Compaq Armada 7730MT

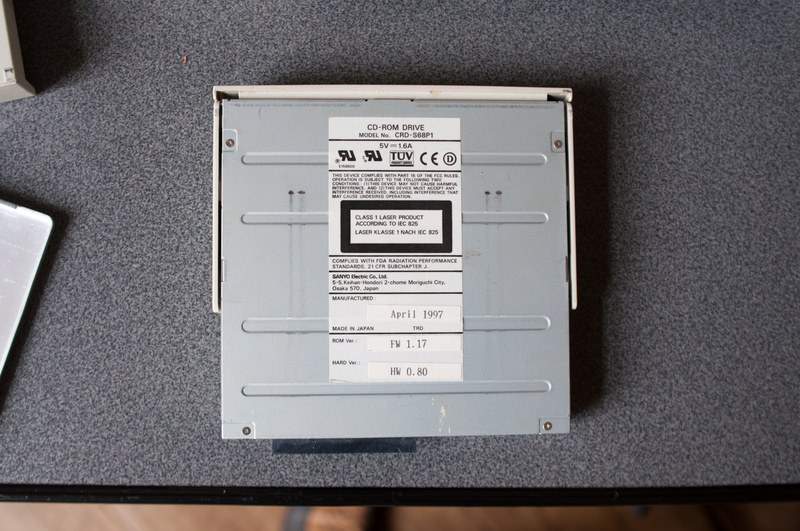

CD-ROM, 97 год производства:
Старичок Compaq Armada 7730MT

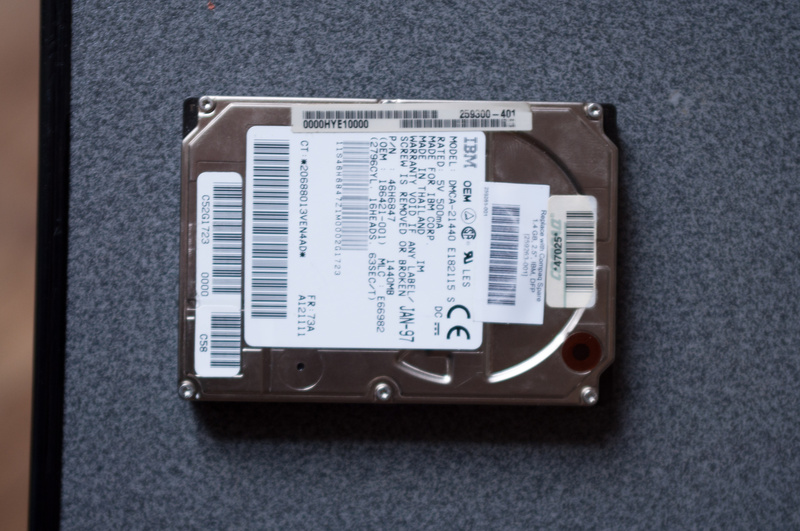

1.4G HDD IBM-DMCA-21440:
Старичок Compaq Armada 7730MT

Мертвая батарейка. Даже сейчас далеко не все вендоры делают кнопку тестирования емкости батарейки:
Старичок Compaq Armada 7730MT

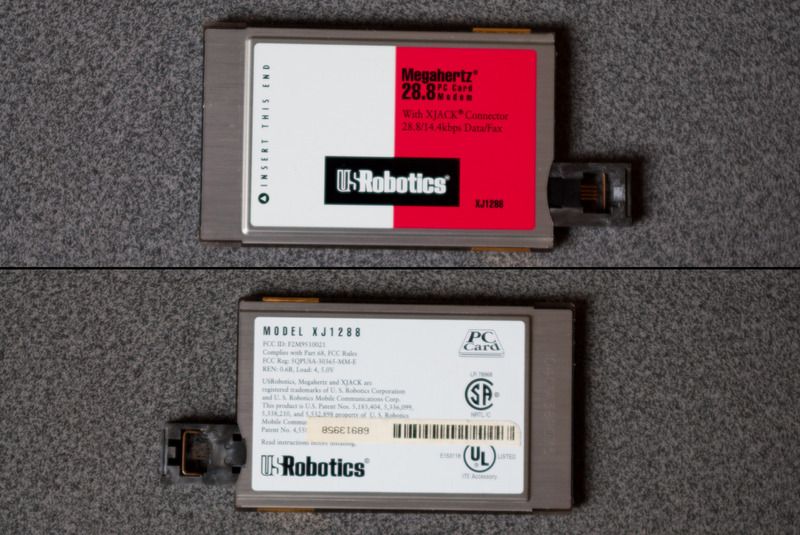

Бонусный модем 14.4/28.8k производства USRobotics:
Старичок Compaq Armada 7730MT

В сравнении с Acer 1830TZ:
Старичок Compaq Armada 7730MT
