Сканирование фотопленки при помощи DSLR

2014-07-03 в 8:32, admin, рубрики: dslr, инвертирование, обработка изображений, оцифровка, плёнка, сканирование, старое железо, фотопленка, Фототехника

Предисловие

В интернете я находил много статей на тему сканирования пленки при помощи DSLR. В них предлагались очень простые или очень громоздкие способы, но нектоторым вопросам не уделялось должного внимания. В этой статье я бы хотел рассказать о своих соображениях в деле сканирования пленки, чуть глубже погрузится в теорию, и рассмотреть самодельную установку для сканирования. На мой взгляд мне удалось сделать достаточно простую и недорогую установку, при использовании которой, можно получить максимум информации из пленки и минимизировать пост-обработку.

Зачем нужно?

Сканирование пленки нижеописанным образом позволит получить максимум информации из снимка, возможность настройки экспозиции, баланса белого, контраста и т.д. При сканировании пленки в фотосалоне, машина автоматически выбирает контраст, баланс белого, экспозицию, зачастую делая это не верно.

Установка

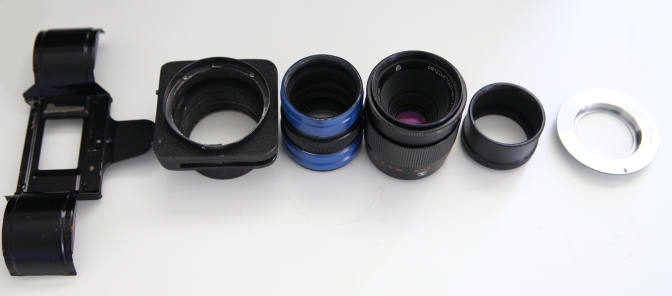

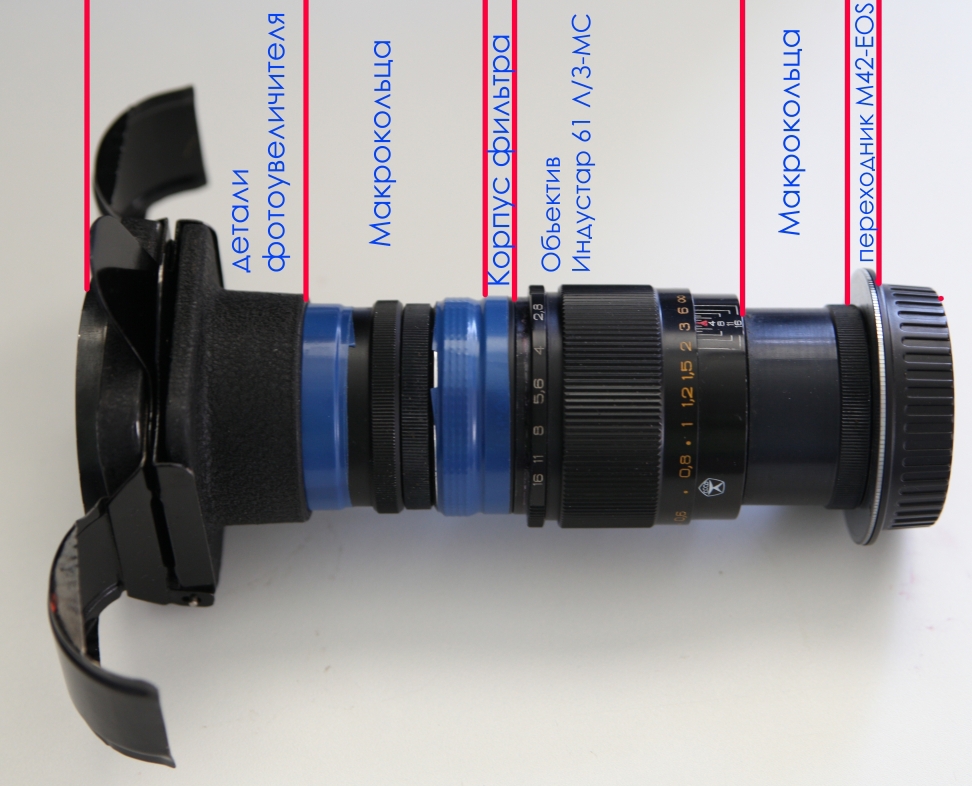

Я использовал Canon 5d markII в качестве камеры, хотя можно использовать любую DSLR со сменной оптикой, снимающую в RAW. Еще мне понадобились макрокольца общей длиной порядка 9 см, объектив Индустар 61 Л/З-МС, переходник M42-EOS, светофильтр 49мм (подойдет любой), части фотоувеличителя ФЭД (можно попробовать и другой) и изолента.

Сначала извлечем нужные части из фотоувеличителя, В моем случае я использовал фотоувеличитель ФЭД. Нам понадобится только устройство протяжки пленки. Далее одеваем макрокольца и переходник на объектив. Затем из светофильтра выкручиваем сам фильтр-стекло, используем только корпус. Накручиваем его на объектив. Вставляем в корпус светофильтра макрокольца (резьбой вперед) и крепим изолентой. Затем стыкуем свободный конец макроколец с устройствоим протяжки пленки от фотоувеличителя. Я использовал изоленту для уплотнения, намотав ее в 2 слоя на место стыка. Длина макроколец подбирается опытным путем. Для камер с кроп фактором 1,6 понадобится меньше колец между камерой и объективом, и больше макроколец между объективом и пленкой. В итоге получилась установка, которая одевается на камеру просто как объектив. В моем случае все очень крепко держится, ничего не болтается, это например влияет на то будем ли мы использовать пульт ДУ в дальнейшем, или можно будет обойтись без него.

Источник света

Нам понадобится источник света. Он должен иметь высокую цветовую температуру, и должен обладать ровным спектром излучения. Почему именно так? Чем выше будет цветовая температура источника света тем больше информации мы сможем извлечь из пленки в дальнейшем и тем проще будет ее обработка. Причем есть интересная особенность, — для снимков на пленке сделанных при искуственном «теплом» освещении не требуется очень высокая цветовая температура света и при оцифровке. Высокая же цветовая температура источника света при оцифровке, понадобится для снимков с более холодным балансом белого, например сделанных при солнечном свете днем. Это связано с балансом белого самих снимков на пленке. Итак, что бы добиться нужного баланса белого при обработке полученных снимков, нам понадобится источник света с максимально высокой цветовой температурой. Поэтому лампы накаливания (2200-2800К) нам не подходят, нужен более холодный цвет. Можно попробовать обратится к люминесцентным лампам, есть лампы цветовой температуры до 6500К, но тут есть другая проблема — у них очень не ровный спектр с большими провалами. Это не заметно глазу, в глазу есть колбочки ответственные за восприятие красного, зеленого, и синего. Но воспринимают они суммарную интенсивность каждого из 3 цветов, без учета неравномерности спектра. У люминесцентной лампы есть всего несколько острых пиков в спектре, которые наш несовершенный глаз воспринимает как белый свет. Тот же процесс происходит в цифровой камере — тоже воспринимается интенсивность 3 цветов, и если интенсивность их одинакова, то мы получаем белый цвет. Но когда свет отражается или проходит через что-то, то часть спектра поглощается, а оставшийся не поглощенный свет — это и есть цвет. Например синяя краска поглощает свет в синем спектре меньше чем в других, поэтому она и синяя. Спектры поглощения тоже очень не ровные. Зачастую одни и те же краски при солнечном свете и свете люминесцентной лампы имеют разные оттенки.

пример красок освещенных солнечным светом и люминесцентной лампой

элементы картины в солнечном свете и свете люминесцентной лампы

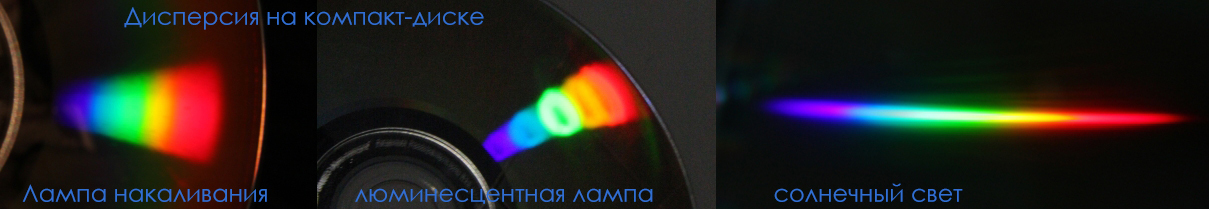

Теоретически даже возможен парадокс что при белом свете белая краска — будет абсолютно черной, если их спектры не совпадут, или например зеленой если совпадут только в зеленой части спетра. Вот почему очень важно использовать источник света с ровным спектром. Ксеноновая лампа вспышка имеет тоже не очень ровный спектр, но не имеет таких сильных провалов как люминесцентная, и имеет температуру порядка 5500К. В качестве простейшего спектроскопа можно использовать компакт-диск, его зеркальная сторона не только отражает, но и под определенным углом раскладывает свет на спектральные составляющие.

В итоге в ходе долгих поисков идеальным для нашего случая было определено безоблачное дневное небо, оно имеет цветовую температуру порядка 12000К и обладает достаточно ровным спектром.

спектр неба

Еще один плюс — не требуется рассеивающий фильтр. Еще очень хороший и очевидный вариант — непосредственно солнце, но тут нужен матовый фильтр для рассеивания, и по цветовой температуре оно значительно уступает небу.

спектр солнца

habrastorage.org/files/5a2/831/8c4/5a28318c44c54b5fb28839d858ba1471.jpg
примеры спектров с просторов интернета

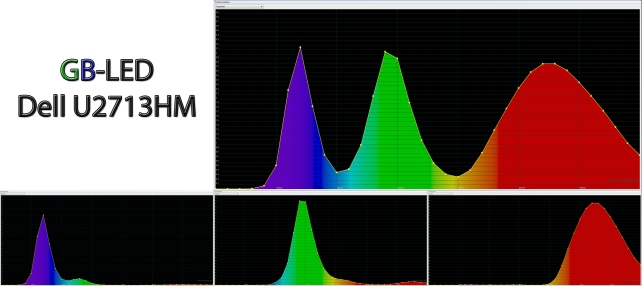

Но к сожалению за окном не всегда ясная погода, и даже не всегда день. Хотя пленочная фотография это дело не для тех кто любит спешить. Однако есть еще один вариант — настроить свой монитор на определенную цветовую температуру. например добиться тех же 10000К на мониторе вполне реально, но есть у монитора и вполне очевидные минусы — относительно низкая яркость, и неравномерность спектра, неравномерность спектра монитора можно увидеть опять же воспользовавшись компакт-диском. Для своего монитора я нашел спектр в интернете.

Как видно, он не равномерный, но и не имеет сильных прерываний.

Как настроить баланс белого на мониторе? Если есть, включаем режим цветовой температуры на мониторе и выставляем самую высокую, например 10000К.

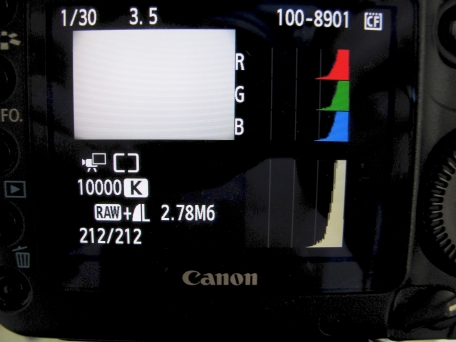

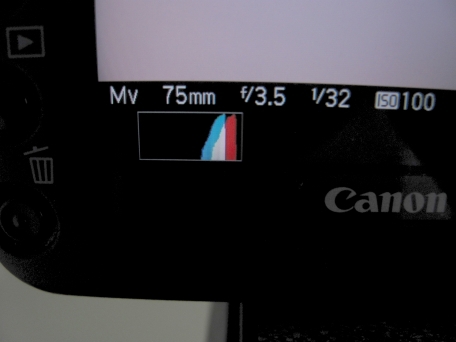

В фотошопе создаем белый фон. Далее нам понадобится цифровая камера. У меня установлена альтернативная прошивка Magic Lantern, это значительно упрощает дело. Выставляем такую же цветовую температуру как и на мониторе в ручном режиме настройки баланса белого. Направляем камеру на монитор, так что бы белый фон полностью закрывал поле кадра на камере. У меня сразу видны гистограммы каналов.

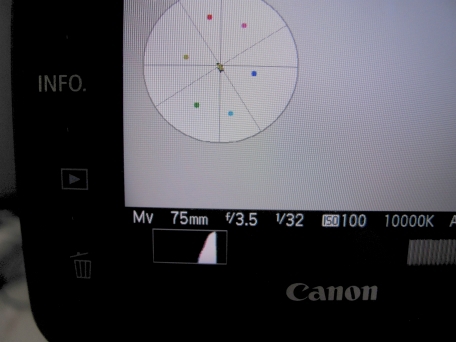

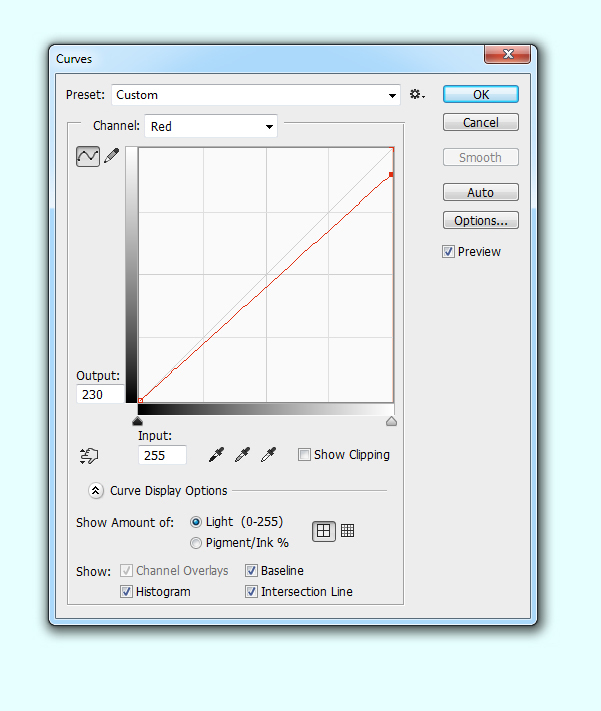

Можно также использовать Vectorscope. Сразу видно, что интенсивность красного цвета выше, что бы это исправить заходим в Curves в фотошопе и немного опускаем кривую красного.

Теперь видно что интенсивность всех каналов при 10000К одинаковая.

Делаем снимок смотрим еще раз на гистограммы — все каналы одинаковые.

Теперь монитор соответствует источнику 10000К. Но все же самый лучший источник света — дневное безоблачное небо.

Съемка

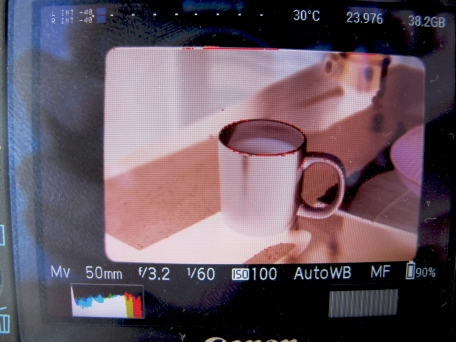

Опишу процесс съемки. На цифровой камере выставляем ручной режим. Обязательно используем RAW. ISO — минимально низкая, например 100. баланс белого нам не важен — выставляется в пост-обработке Raw. Диафрагма на объективе закрывается f/8, для увеличения резкости. Пленку заряжаем светочувствительным слоем к камере, подложкой — к источнику света. Сеточувствительный слой у пленки можно легко определить немножко поцарапав пленку ножиком. Влючаем режим Liveview, выставляем выдержку так что бы не пересветить и не слишком затемнить изображение (ettr). Используем crop- режим для фокусировки. Фокусируемся по зерну пленки. Снимаем. У меня время экспозиции при съемке на фоне неба составляет 1/2 — 1/20секунды, а при съемке на фоне монитора может достигать и 10 секунд на кадр.

Обработка

Для обработки лучше всего исполльзовать Lightroom, хотя тоже самое можно сделать и в adobe camera raw.
Для начала кадрируем.

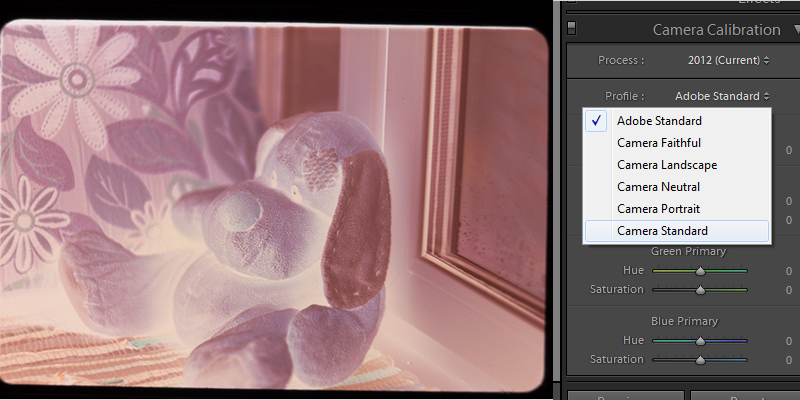

Потом во вкладке camera calibration выбираем camera standart.

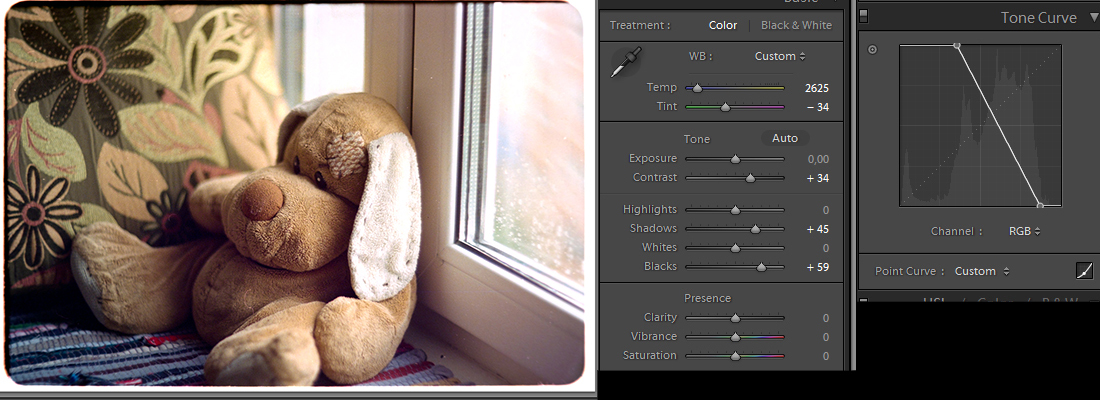

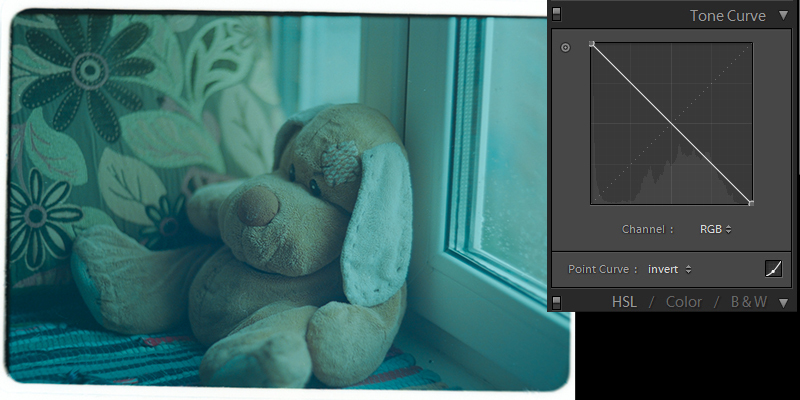

Во вкладке Tone Curve инвертируем кривую RGB(можно сделать пресет).

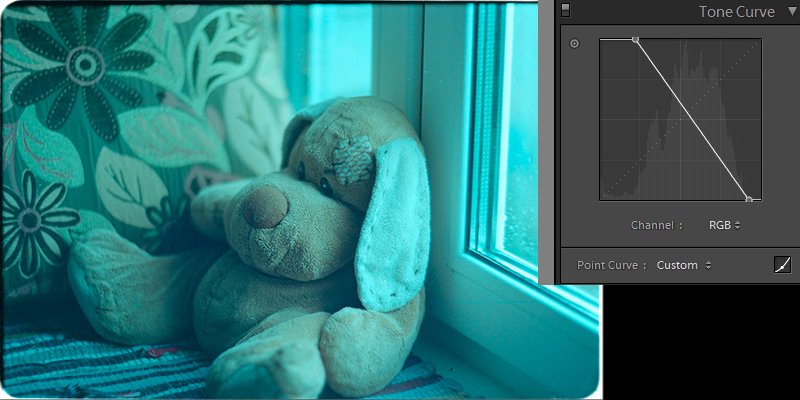

Добавляем немного контраста там же в кривых RGB.

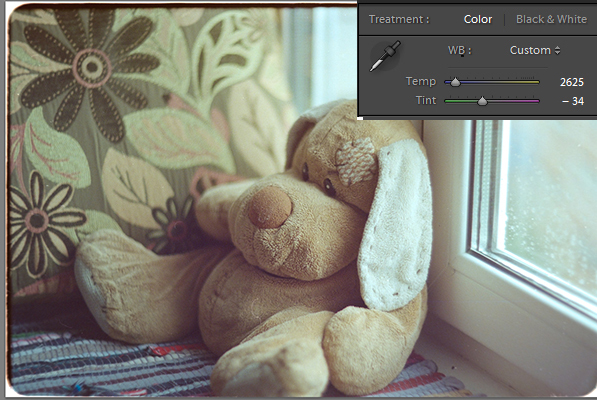

Выставляем баланс белого. Значение Tint чаще всего приходится выставлять между -40 и -25. (Если бы источник света был не достаточно высокой цветовой температуры, то ползунок баланса белого уперся бы в левый край, и нам так и не удалось бы выставить баланс)
