Франкенпад: история явления

в 10:39, , рубрики: thinkpad, vintage, антиквариат, апгрейд, Гаджеты. Устройства для гиков, Ноутбуки, старое железо, странные вещи, метки: , , , , ,

Сегодня жертвой темой моей статьи будет не какой-то конкретный экспонат из моей коллекции или просто один интересный компьютер. В этот раз я расскажу о довольно нестандартном явлении среди поклонников марки ThinkPad, которое вряд ли возникло бы среди адептов другой марки. Причин тому, наверное, несколько —
1) дружное и любознательное сообщество пользователей этих компьютеров
2) сравнительно долгий выпуск линеек, основанных на одном дизайне, но с разной начинкой
3) удобный для небольших модификаций конструктив
4) эта причина не самая радужная — иногда в новых моделях терялась Killer Feature модели предыдущей
Долгое время пользователи пользовались возможностью сохранить удобное им устройство, обновив (как правило не кардинально, но заметно) его «начинку». За начало я бы принял примерно 1995-1996 года, но об этом чуть ниже. Название же было дано позже — в 2004 году первый раз слово FrankenPad (от фамилии создателя монстра из частей несколько людей «Франкенштейн» и названия ноутбука) было употреблено на форуме сообщества пользователей (forum.thinkpads.com) по отношению к нестандартному апгрейду ноутбука модели 770. Но только в 2011 этот эпитет начал получать распространение. В основном, это слово касалось обновления моделей серии Т60 до Т61, но часто употреблялась и по отношению к пересадке материнских плат в линейках Т4х/R5x.

Для уточнения, хочу отметить, что для некоторых моделей апгрейд-киты поставляла сама IBM. Условимся же называть франкенпадом только результат неофициального — самостоятельного или изготовленного сторонней компанией апгрейда.

Я предлагаю вам углубиться в историю явления и познакомится с возможными вариантами построения своего собственного «монстра». В этом мне поможет мой верный ассистент Игорь. Ха-ха-ха!. В качестве дат я буду использовать года выпуска моделей, послуживших базой для создания Франкенпадов.

Год 1995. Модель 701C/Cs «Бабочка»

Культовая и, вероятно, самая известная модель марки ThinkPad появилась в 1995 году. Относившая по габаритам к классу ультрапортативных ноутбуков, «Бабочка» предоставляла полноразмерные экран (матрицы больше 10.4 дюйма на тот момент не устанавливались в ноутбуки) и клавиатуру, которая ради сохранения компактности была сделана складывающейся. При этом ноутбук получил начинку, близкую к максимальной в то время — процессор i486-DX4/75 и до 40 мегабайт ОЗУ в максимальной комплектации (топовые модели имели тот же процессор, но с частотой 100МГц). За счет отсутствия встроенных приводов, ноутбук имел вес 1.7 кг — более чем на полтора килограмма легче оснащенного CD-ROM ThinkPad 755CD.
Но через полгода появились первые модели на базе Pentium и все завертелось…
Первый ноутбук, который можно назвать Франкенпадом был создан на ее основе. Сторонняя компания, имя которой кануло в лету (может даже это была не одна компания) спустя некоторое время начала выпускать платы для обновления этих машин. На плате (скорее всего это была доработанная и восстановленная плата производства IBM) был установлен процессор AMD 5x86-133 (P-rating 75, то есть соответствующий по производительности Pentium 75), поддерживался объем памяти до 72 (64+8) мегабайта.
Для проведения такого обновления (как и любого другого нестандартного обновления) требовались определенные навыки — ноутбук требовалось разобрать почти полность и заменить нижнюю из двух основных плат в корпусе (на одной жили процессор с системной логикой, а на другой VRM, аудиоконтроллер и прочие важные мелочи).

Дальше последует относительно большой перерыв — модели 755, 760, 380 и 560 не были интересны с этой точки зрения. Вообще, в принципе было три больших всплеска интереса к созданию Франкенпадов, причем первый был слабее других, а последний — самый сильный. Итак…

Года 1998-2000. Серия 770/E/ED/X/Z

Модель 770, вышедшая под занавес 1997 года, была примечательно не только тем, что имела впечатляющие размеры и была последней в 7-серии. Эти мощные машины были первыми ноутбуками с DVD-ROM, среди опций значились аналоговый видеовход, цифровой звуковой выход AC-3, плату ускорения кодирования/декодирования MPEG2 (все три опции фактически были одной — их предоставляла карта DEVA — Digital and Enhanced Video Adapter), уникальный экран 13.7" с разрешением 1280x1024. Но при этом самой старшая модель получила лишь PII-366, после чего линейка была закрыта. Аналогичные по функционалу машины появились лишь полгода спустя, серия же 770 постепенно опустилась в цене и стала попадать в частные руки. Ведь бизнес-пользователь купит новый ноутбук, а не станет проделывать рискованные манипуляции со старым железом.
И вот тут проявилось большое разнообразие форм франкенпадирования. Я не могу сказать, что из этого было первым, но список вариантов монстростроения был немал:
1) установка видеоконтроллера от 770E на 770, на X/Z он был уже на шине AGP, первые же две модели использовали PCI
2) замена процессоров Pentium II на Pentium III (770X/Z)- в этих ноутбуках использовался процессор в упаковке MMC-2, что позволяло установить CPU до P3-850, а с некоторыми манипуляциями (перепайка процессора на модуле, иногда разгон) — до 1ГГц!
3) манипуляции с памятью — у ноутбука три слота для памяти, один из них доступен только при полной разборке и с завода содержит 32 мегабайта (770/Е) или 64 мегабайта (770X/Z) ОЗУ. Чипсет 440BX, на базе которого создан ноутбук, может поддерживать до 1 гигабайта памяти в 4 слотах, что теоретически позволило бы установить 768 мегабайт в этот ноутбук. Но из-за бага в биосе, максимальный объем равен 512 мегабайтам — 128+128+256 или 0+256+256.

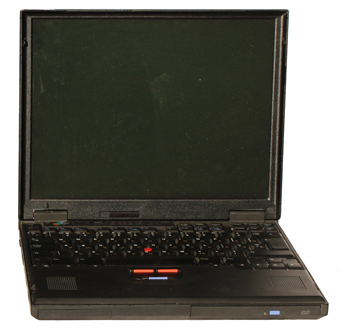

Года 1998-2001. Серия 600/E/X

Один из самых массовых ноутбуков в истории выпускали до 2001 года. Его популярность была очень велика, не смотря на немалую стоимость (точных данных у меня нет, но 5-6 тысяч долларов за хорошую конфигурацию были нормой). Учитывая множество версий, долгую жизнь и популярность, эти машины просто не могли не подвергнуться переделкам. В основном все касалось процессора. Апгрейд памяти же был штатной процедурой (до 576 мегабайт 64+256+256). Как и в случае с 770, можно установит процессор в формате MMC-2 (не на все версии, на первых ставили MMC-1) до 850МГц, а если доработать сам модуль, то и до 1000.

Эти две модели и определи вторую волну создания франкенпадов и именно в адрес 770 было первый раз употреблено это слово.
Потом снова был долгий перерыв. Напомню, говоря о перерыве, я говорю о разрыве относительно модельных линеек — по времении разрыва не было — некоторые пользователи до сих апгрейдят Бабочек, 770 и 600. Новые линейки с буквенным обозначением классов не предоставляли столь интересных возможностей. Да, можно было перебросить дисплей между двумя моделями или перенести новую начинку в старый корпус. Ограничений стало больше, а смысла стало меньше. На какое-то время…

Сначала популярна стала установка на ультрапортативные ноутбуки X31/X32 IPS экранов, но и это не было широко распространено. Хотя понятие широко тут не очень уместно — счет идет на десятки и сотни, редко тысячи от миллионов выпущенных компьютеров. В наши дни встречается обновление экранов в A31p, T42p/T43p, T60p c IPS на IPS-LED.

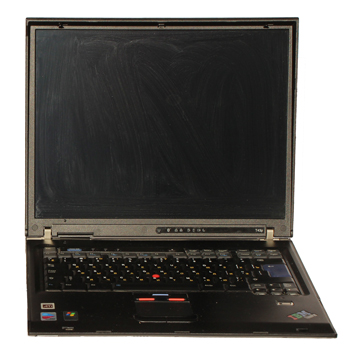

2003-2006 года. Модельные линейки T40-T43, R50-R52.

Об этих машинах я не смогу рассказать так подробно, но это и не столь интересная тема — здесь в основном все сводится к ремонту. Платы от R серии дешевле, равно как и доноры R-серии, при этом с некоторыми доработками подходят в корпуса серии Т. К тому же до Т43, в сороковой линейке Т-серии не было моделей со встроенной чипсетной графикой. Иногда платы пересаживались для увеличения времени автономной работы и надежности (видеочипы отваливались и до nVidia 8400/8600 серий).
Еще одним вариантом доработки, специфичным для Т43/R52, является так называемый «SATA Mod» — в этих ноутбуках жесткий диск имеет интерфейс IDE и замену найти ему сложно, особенно, если требуется большая скорость работы. При этом фактически диск подключается к SATA каналу через конвертер интерфейса. При доработке отключается конвертер, меняется разъем для подключения диска и прокладываются дополнительная подводка для нового разъема.

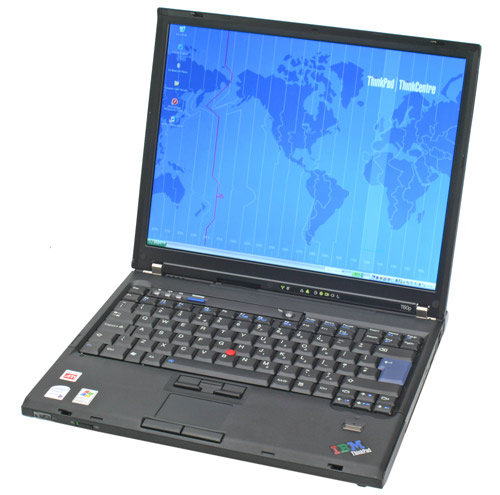

2006-2008 года. Модели Т60/T60p и T61/T61p

Самая последняя на сегодня и, вероятно, последняя вообще модель, подвергающаяся довольно радикальным доработкам — это модель Т60/T60p. Причем конкретно 15" версия под экран с соотношением сторон 4:3. Это была последняя модель ThinkPad с таким соотношением сторон среди 15" дюймовых моделей. В эти машины устанавливали экраны IPS с отличной цветопередачей и широкими углами обзора. В серии Т61 таких экранов уже не было. Но были более мощные процессоры (до Т7800, Т9500 или Х9000 вместо Т7600), гораздо больший объем ОЗУ — до 8 гигабайт против 3 в Т60 и более мощное видео — как интегрированное, так и отдельно. Правда до августа 2008 года были проблемы с надежностью видеочипов nVidia, но это уже другая история. После доработки Т60 с использованием платы от Т61 получается машина, способная выполнять тяжелые задачи и по сей день. Даже есть небольшой запас на будущее.
Экран не обязательно берется от Т60р — возможны более интересные варианты. Главное — корпус от Т60 и плата от Т61.
Максимальная конфигурация будет выглядеть примерно так:

Параметр Thinkpad T60p FrankenPad T601p
Экран 15" 1600x1200 IPS CCFL 15" 2048x1536 IPS CCFL или 1600x1200 IPS LED
Процессор Core 2 Duo T7600 2.33/4M/667 Core 2 Duo T9500 2.6/6M/800 или Core 2 Extreme X9000 2.8/6M/800
Память 3GB DDR2 8GB DDR2
Видео Intel GMA950 или ATI Radeon X1400 или ATI FireGL V5250 Intel X3100 или nVidia Quadro NVS140 или nVidia Quadro FX570M

Не последний писк компьютерной моды, но весьма достойно!

Кроме описанных вариантов, наверняка есть и другие, более экзотические. Я слышал о вариантах с ноутами и трансформерами X-серии, но там наверняка тоже ограничивалось перестановкой плат или экранов.

Вместо заключения

С новыми ноутбуками такое сделать уже не получится. Но может быть и просто не нужно? У нас теперь доступны IPS дисплеи, SSD, более быстрые процессоры, видеокарты, память. Нету только удобного многим экрана с соотношением сторон 4:3, постепенно исчезают и другие удобные пользователем, но не так эффектно выглядещие классические клавиатуры, ThinkLight, настоящие кнопки мышезаменителей…
С франкенпадами может уйти целая эпоха, но, я надеюсь, не уйдет. По крайней мере, ее дух, постараюсь сохранить я и другие поклонники марки.
Спасибо за внимание! Stay tuned!

P.S. Ссылки по теме статьи:
1) Форум сообщества пользователей ThinkPad (англоязычный) — forum.thinkpads.com
2) Тема по обновлению ThinkPad 600 на форуме — ссылка
3) Тема по обновлению ThinkPad 770 на форуме — ссылка
4) Темы по обновлению ThinkPad Т60 на форуме — ссылка 1, ссылка 2
5) Страницы «Бабочки» на сайте Коллекции — 701C, 701CS
6) Страницы ThinkPad 770 на сайте Коллекции — 770E, 770X
7) Страница ThinkPad T43p на сайте Коллекции — T43p
