Приобрести в 2023 году программатор 36-летнего возраста и не поэкспериментировать? В этой статье рассмотрим этапы восстановления работоспособности программатора Siemens Simatic, увидим основные узлы аппаратной составляющей, а также установим операционные системы MS-DOS 2.11 и CP/M-86.
Под катом обзор программатора, фотографии ретро-плат, этапы профилактики, процедура включения, фотографии и видео загрузки операционных систем.
Добро пожаловать. :)
Краткое содержание.
- Чуть истории;
- Анализ аппаратной части, клавиатура, профилактика;
- Включение;
- Установка MS-DOS 2.11;
- Установка CP/M-86;
- Выводы.
❯ Чуть истории
Согласно Википедии, описываемое ниже устройство — программатор PLC (аббревиатура в переводе означает — контроллер с программируемой логикой).
При написании статьи, была подчерпнута информация из этого источника.
Расстроила фраза, цитирую: «This machine is NOT compatible with PC, so it won't run much software.»
Программатор был приобретён на известной барахолке. В момент передачи, хозяин с грохотом поставил передо мной «этот чемодан». Я содрогнулся, зная о содержимом — старые MFM-винчестеры особенно боятся ударов. Успокоило лишь то, что устройство было в выключенном состоянии, а головки винчестера запаркованы.
❯ Анализ аппаратной части, профилактика

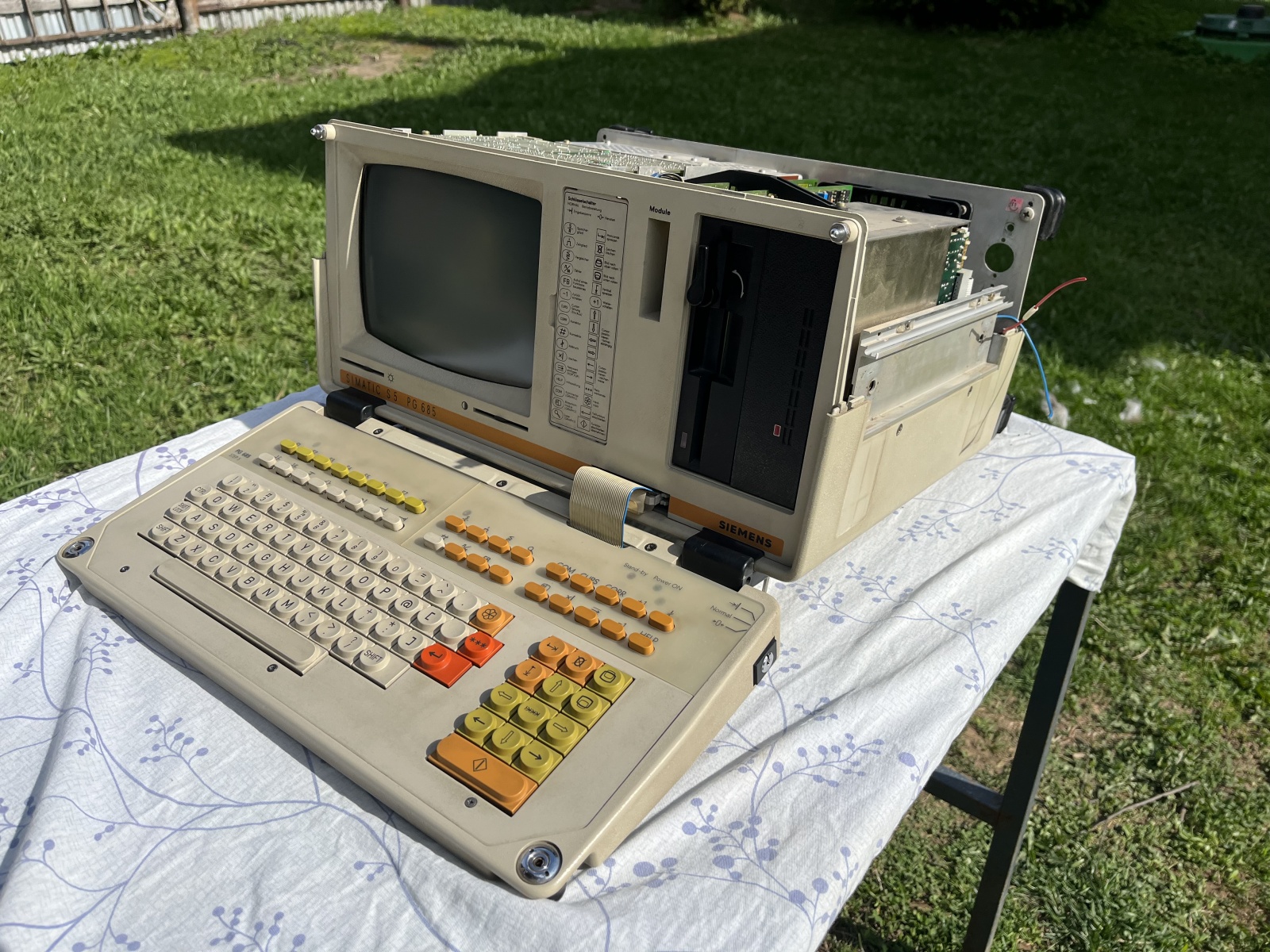

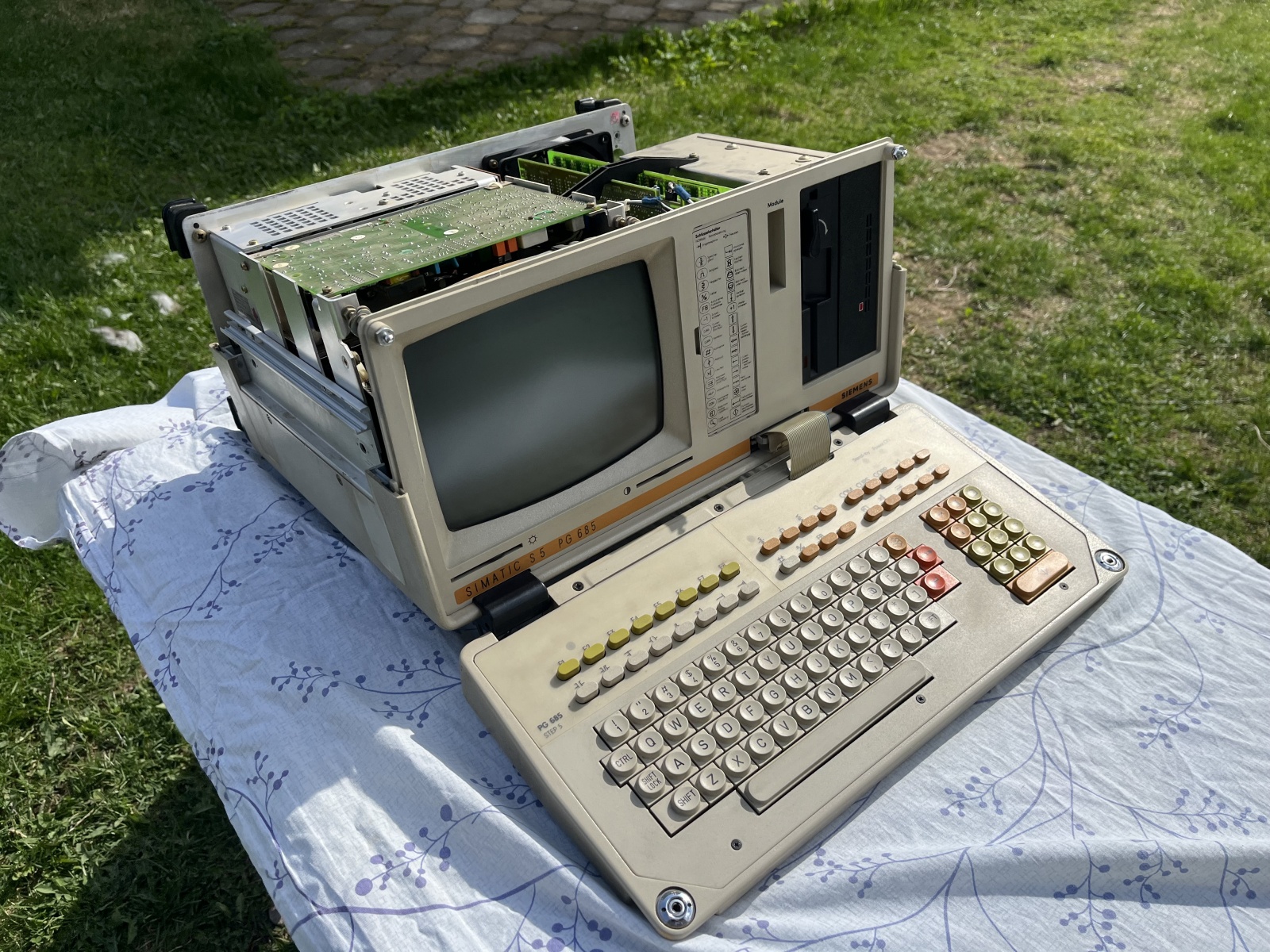

Конструктивное исполнение программатора-моноблок с откидной QWERTY-клавиатурой.
Началом эксплуатации была чистка электронных компонентов от пыли методом продувки и щеточки. Во избежание повреждения электронных компонентов статическим электричеством, продувка производилась в помещении ванной комнаты ввиду наличия легкой влажности. Затем устройство было перевезено на дачу и продуто промышленным компрессором.
На задней части корпуса вентилятор принудительного охлаждения. Рассмотрение других компонентов тыльной части — ниже.
Для питания часов реального времени и календаря используются два элемента питания, которые датировались 2004 годом.
К сожалению, от времени потек электролит и окислы попали в батарейный отсек, а вот к счастью — это оказалось не страшно, батарейный отсек-изолирован от остальных электронных компонентов системы.

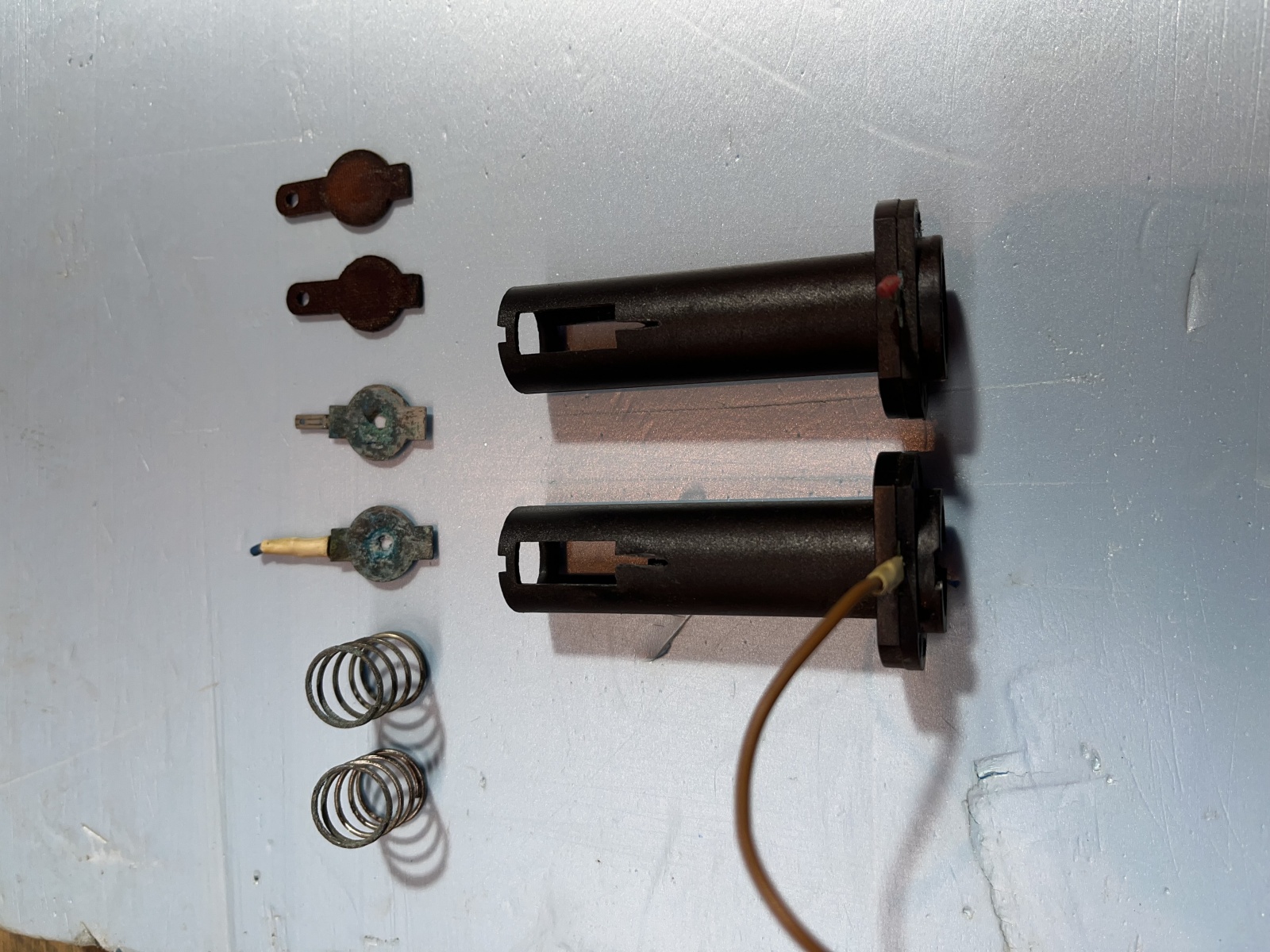

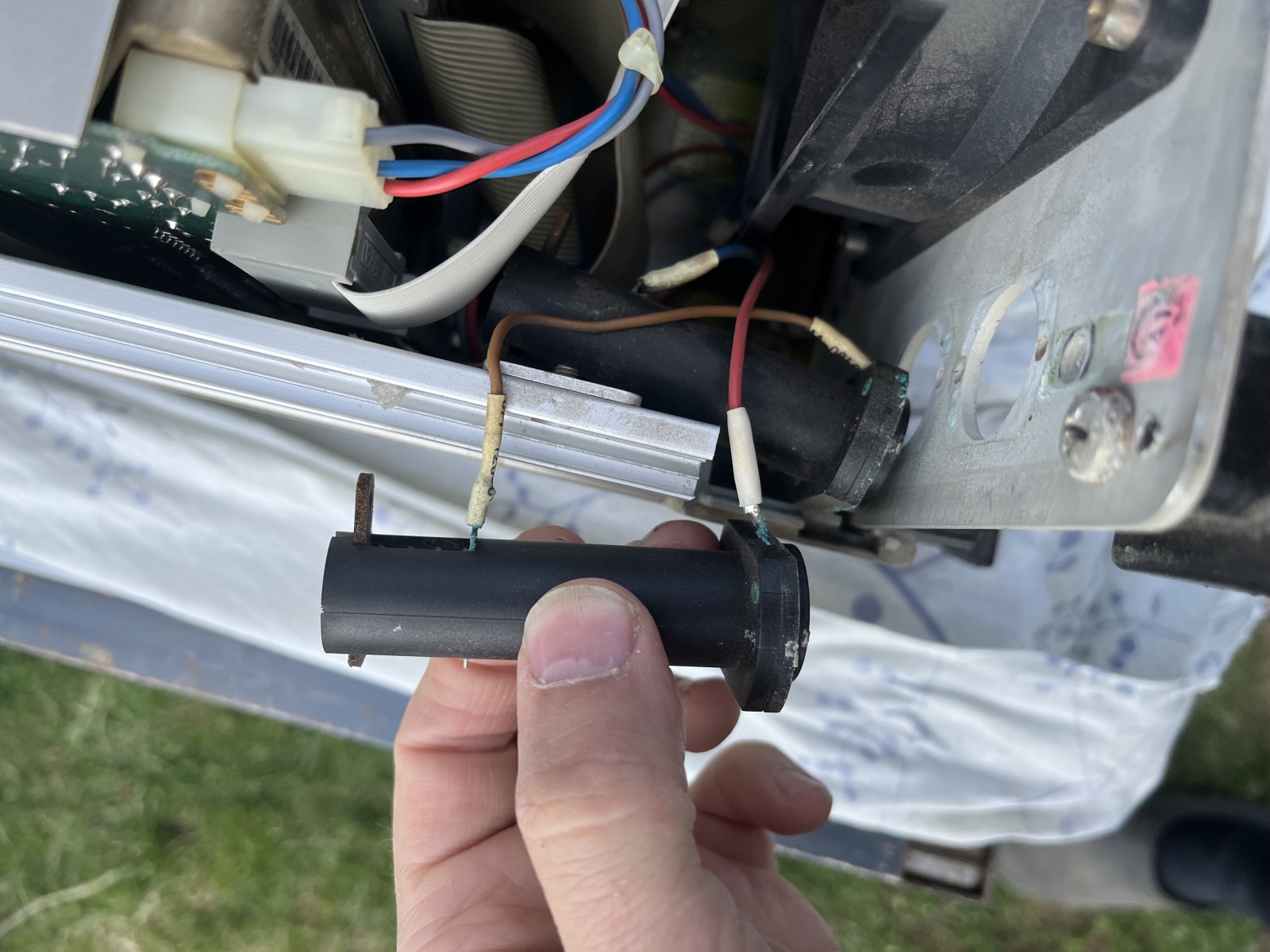

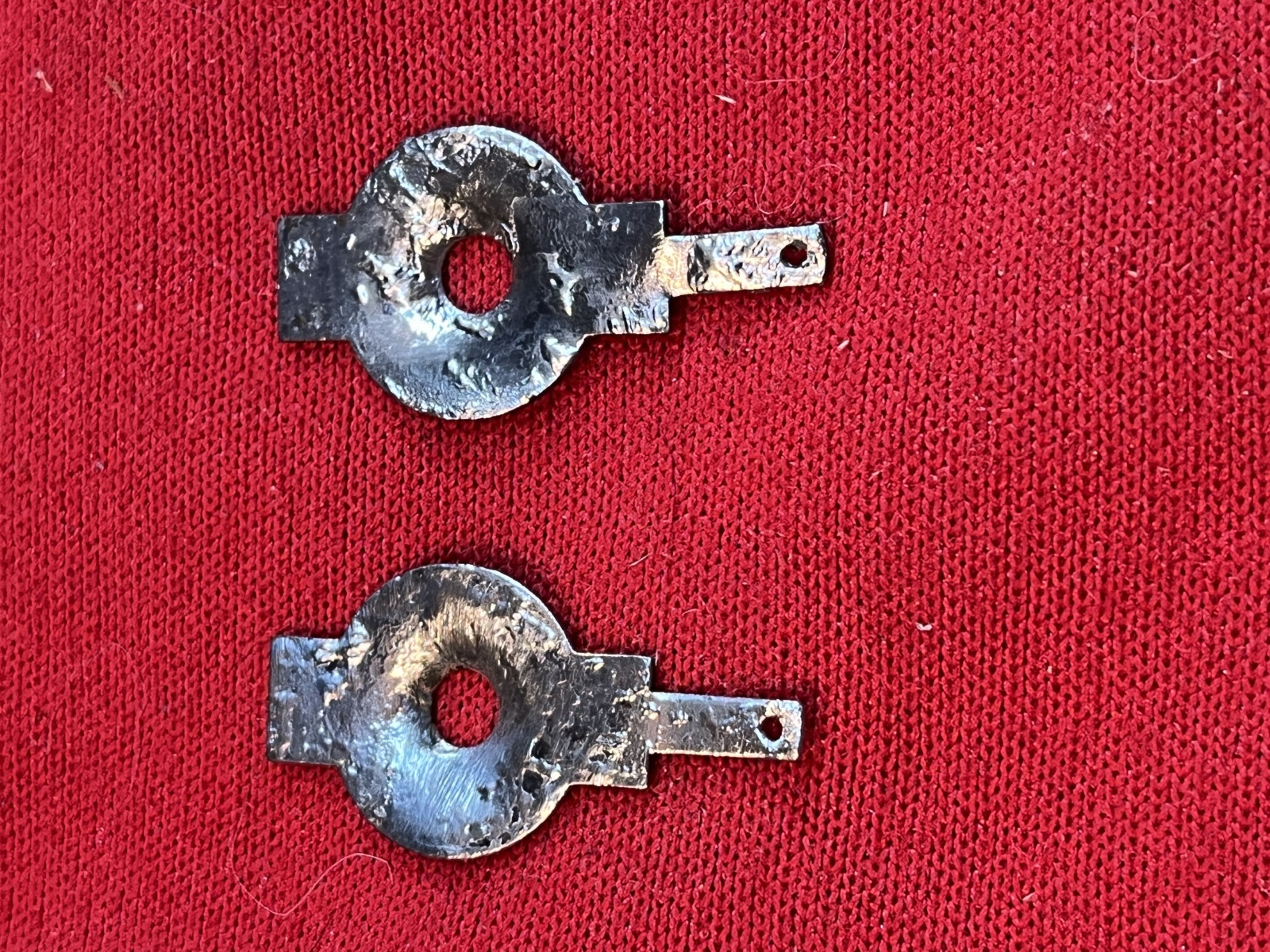

Разобранный батарейный отсек выглядит так:

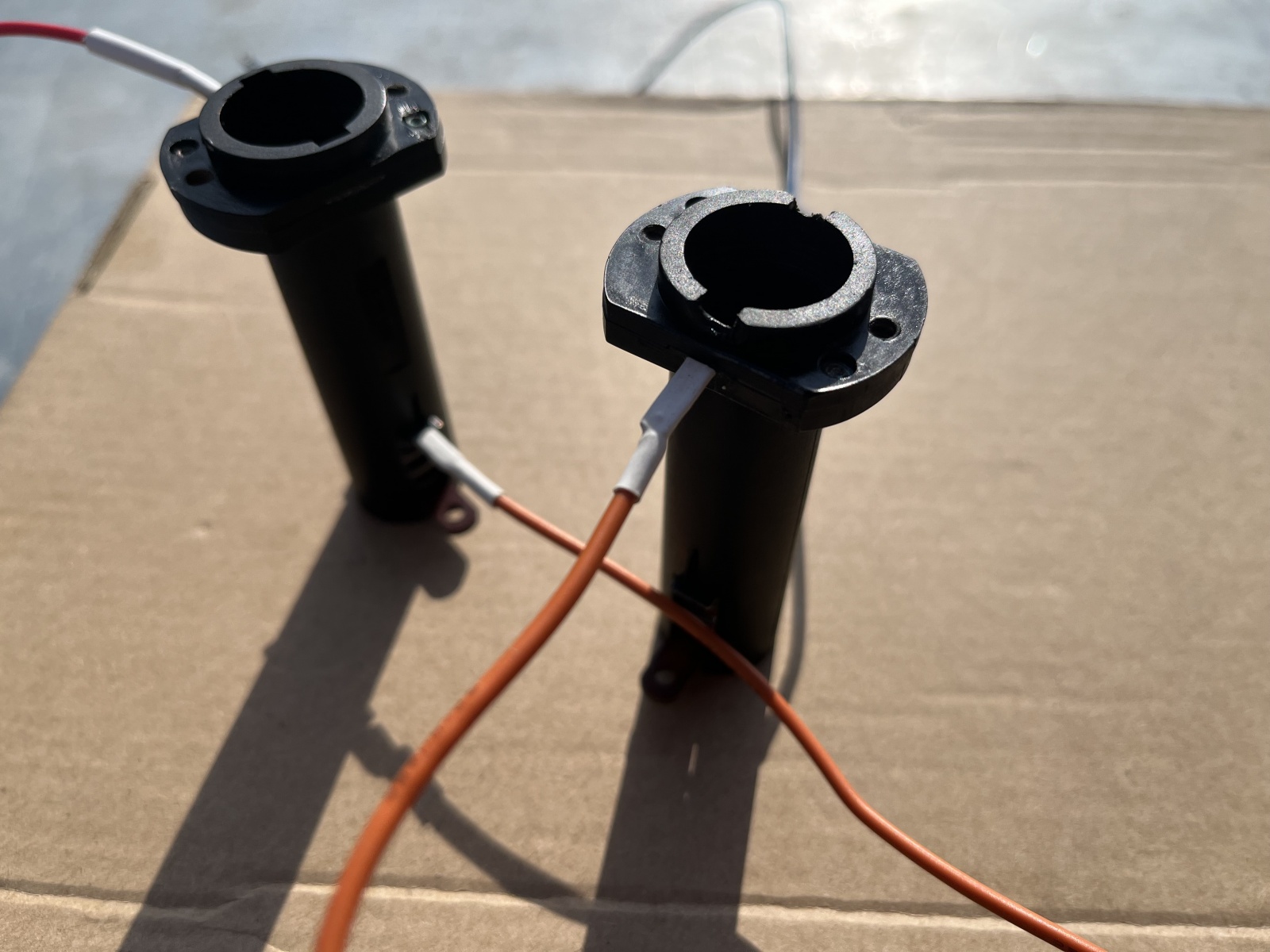

Составляющие были очищены от окислов — дремелем с металлической щеточкой, контактные площадки полностью залужены, к ним припаяны новые провода.
И все собрано в обратной последовательности:

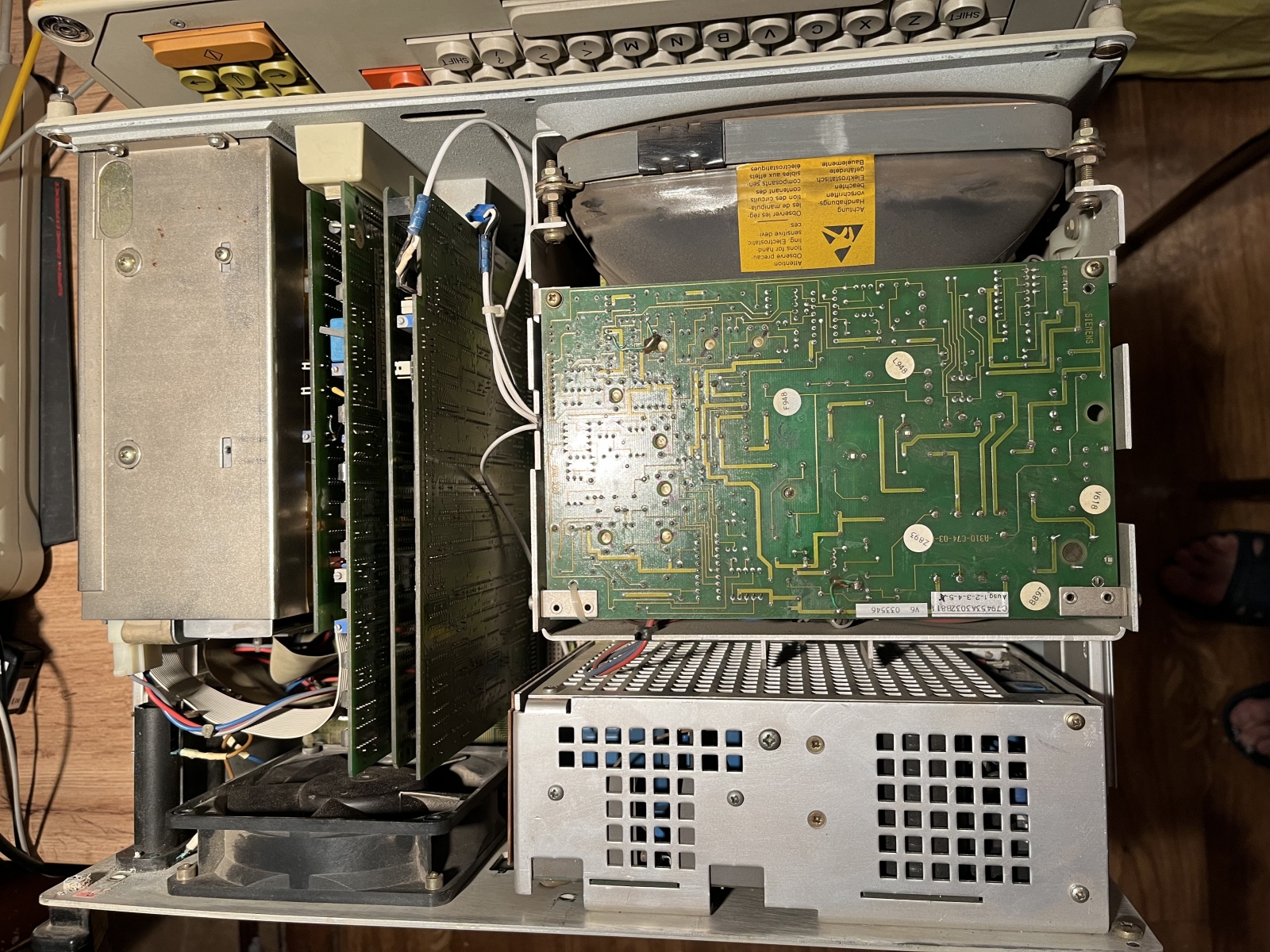

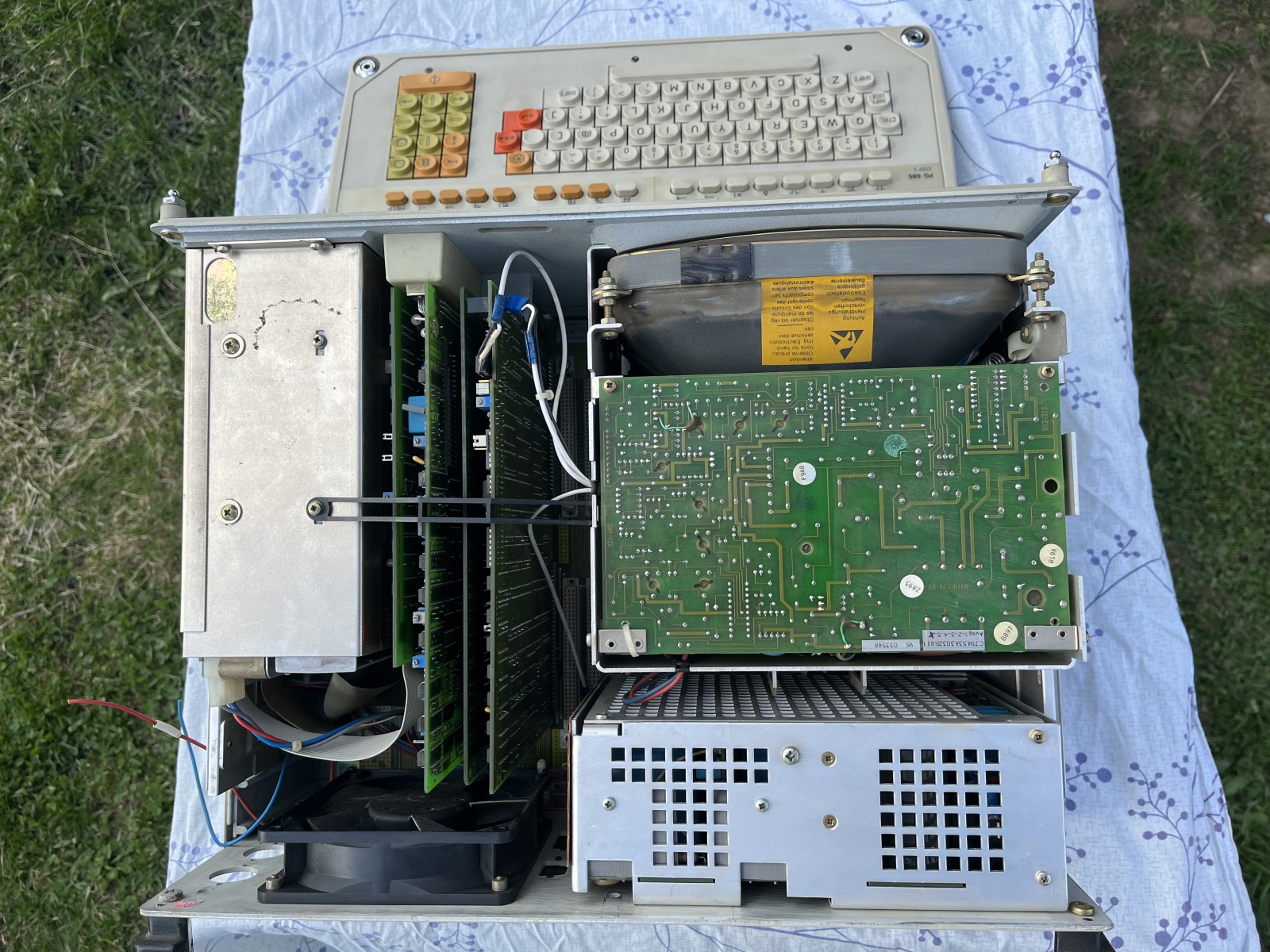

Внутри программатор состоит из блоков, которые условно можно классифицировать по предназначению.

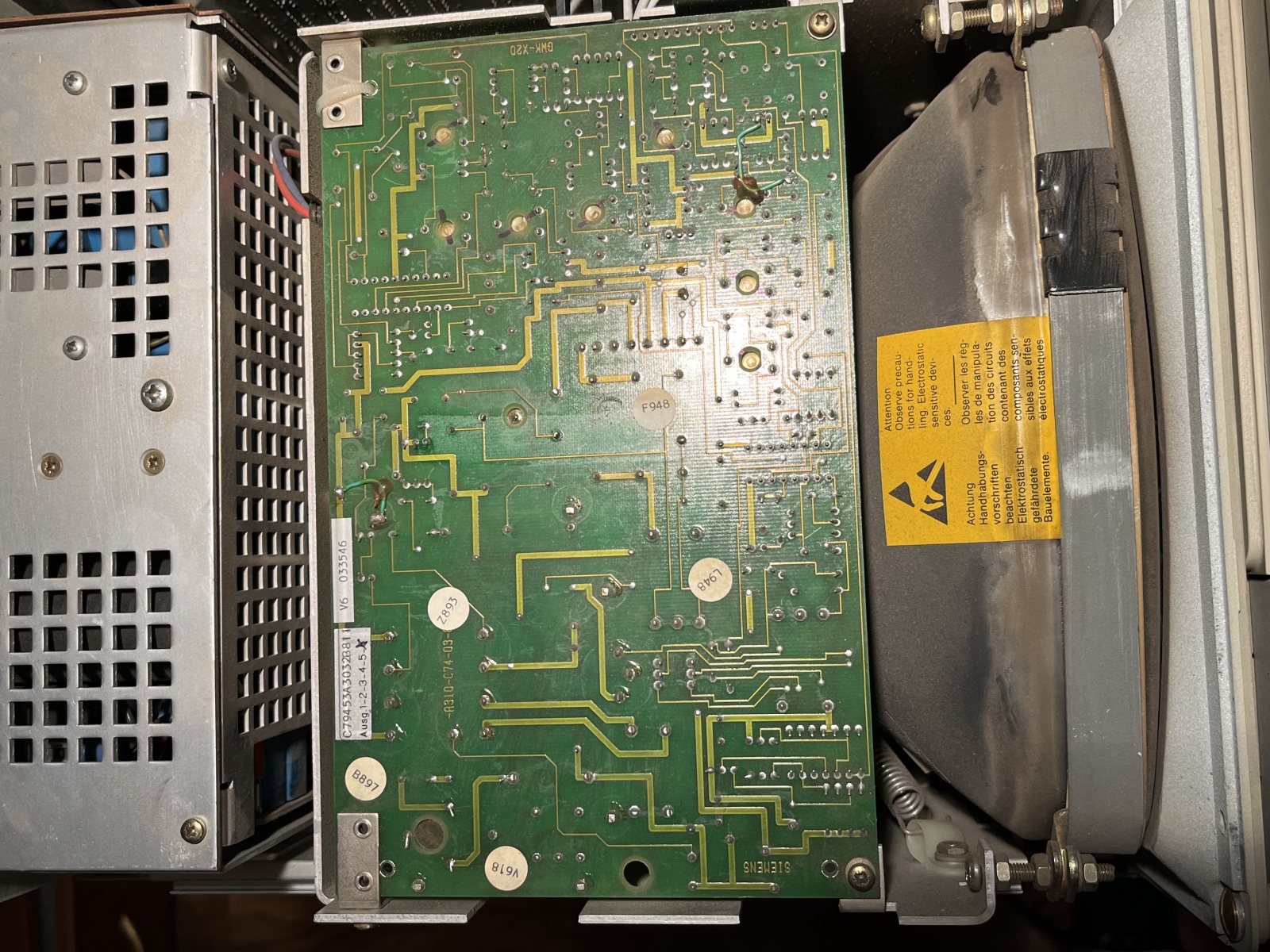

Блок ЭЛТ (электронно-лучевая трубка) с сопутствующей электронной платой. Дисплей монохромный. Отмечена интересная особенность дисплея — во включённом частота мерцания не мешает его фотографированию, отсутствуют полосы.
Силовая часть блока питания находится в собственном корпусе, во избежание поражения электрическим током:

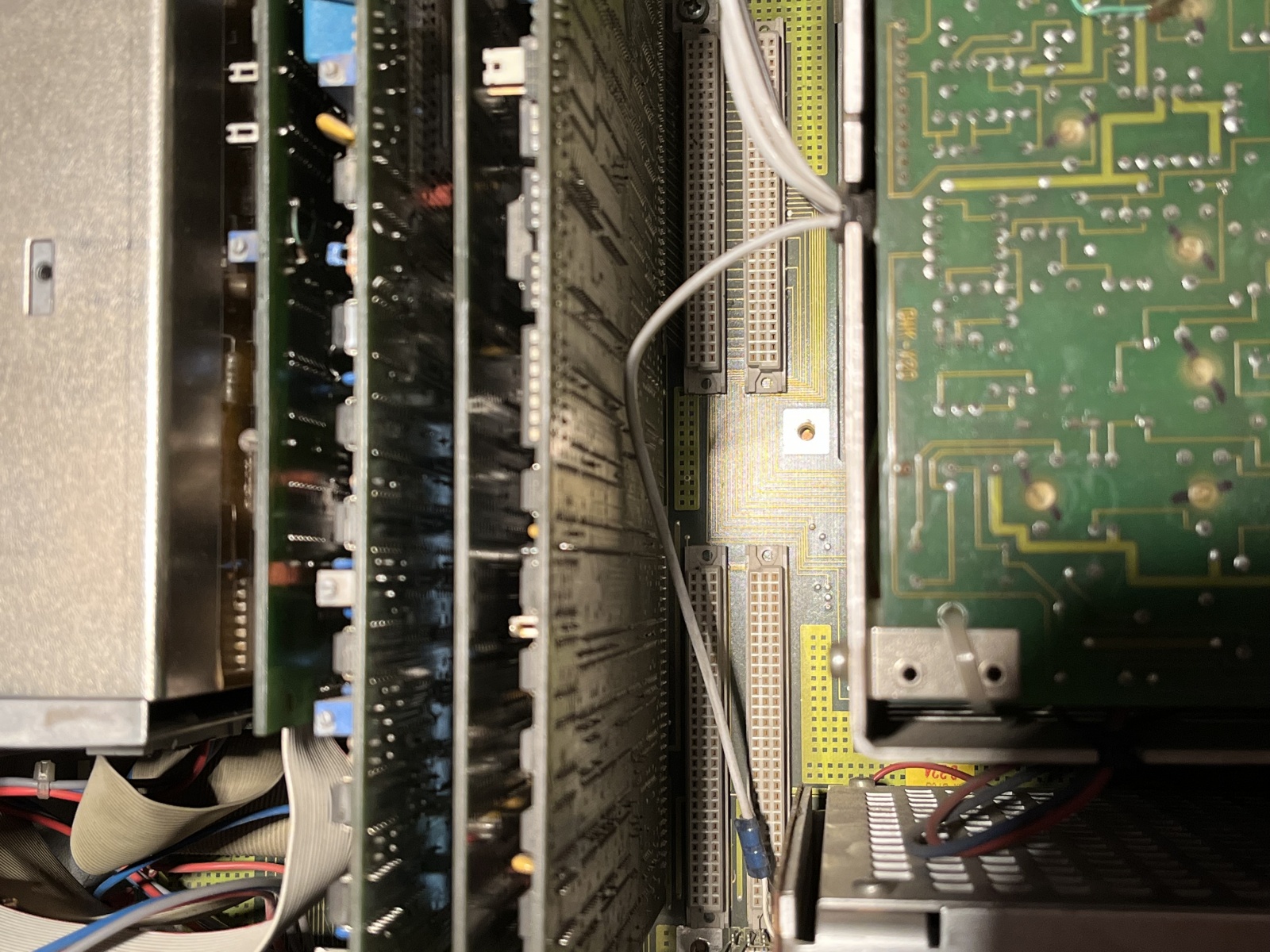

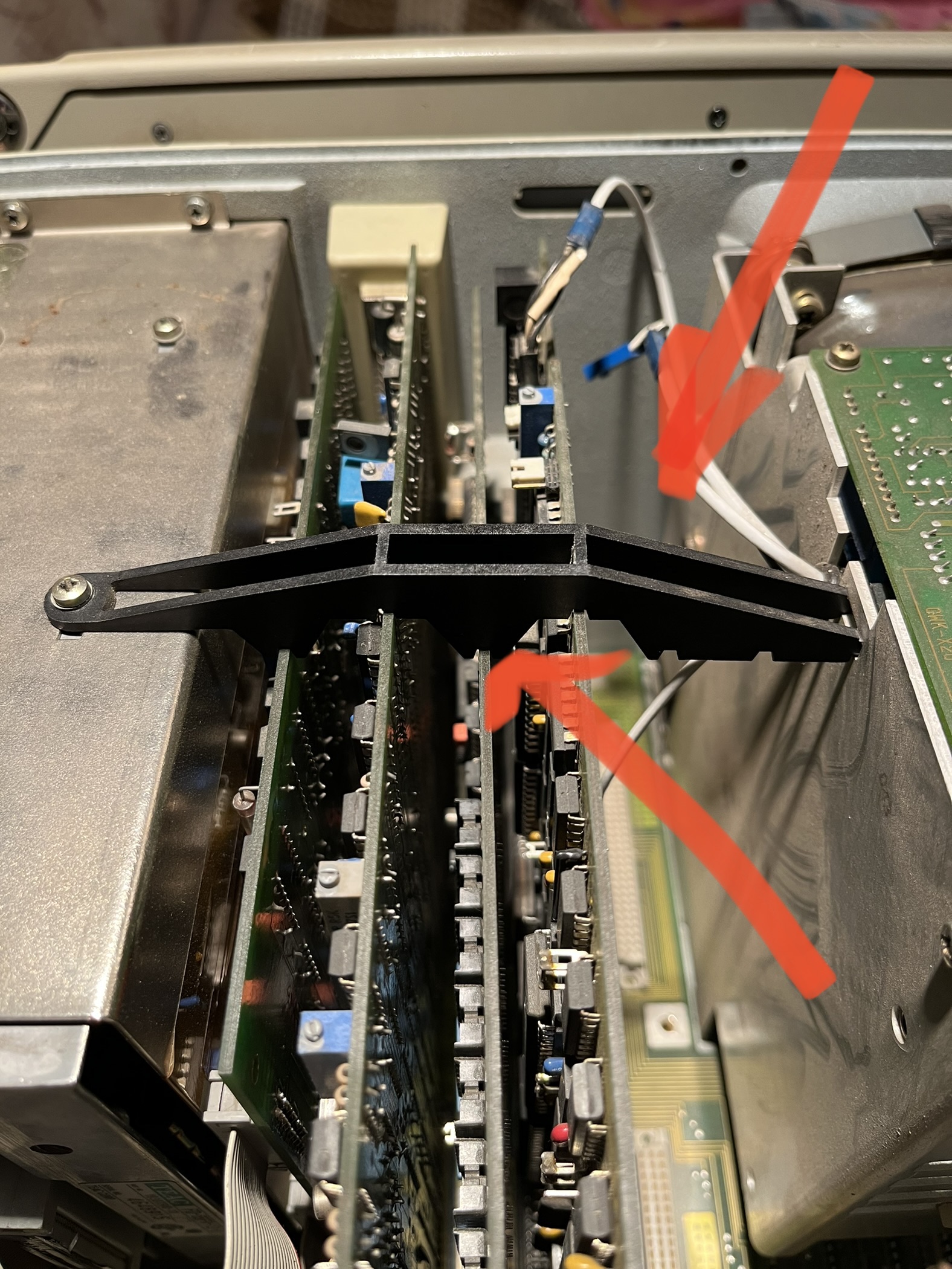

Объединительная (материнская) плата и модули-ТЭЗ (типовой элемент замены) в нее установленные. Надежно закреплены коромыслом от сползания из слотов:
Вот, собственно, и платы.

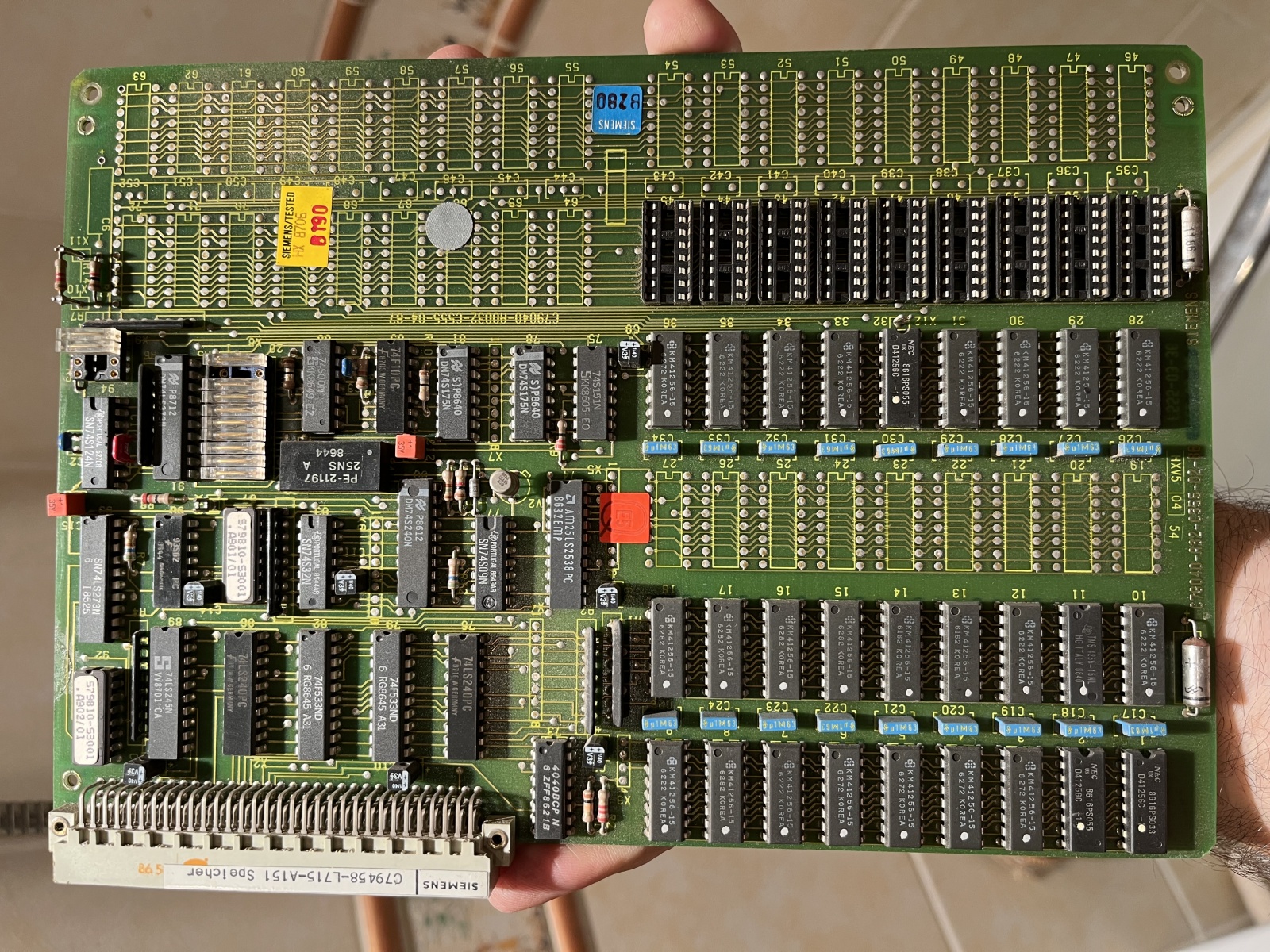

Плата, содержащая оперативную память, представленую набором dipp-чипов km-41256 с возможностью увеличения. На фото виден незаполненный банк, свободные панельки.

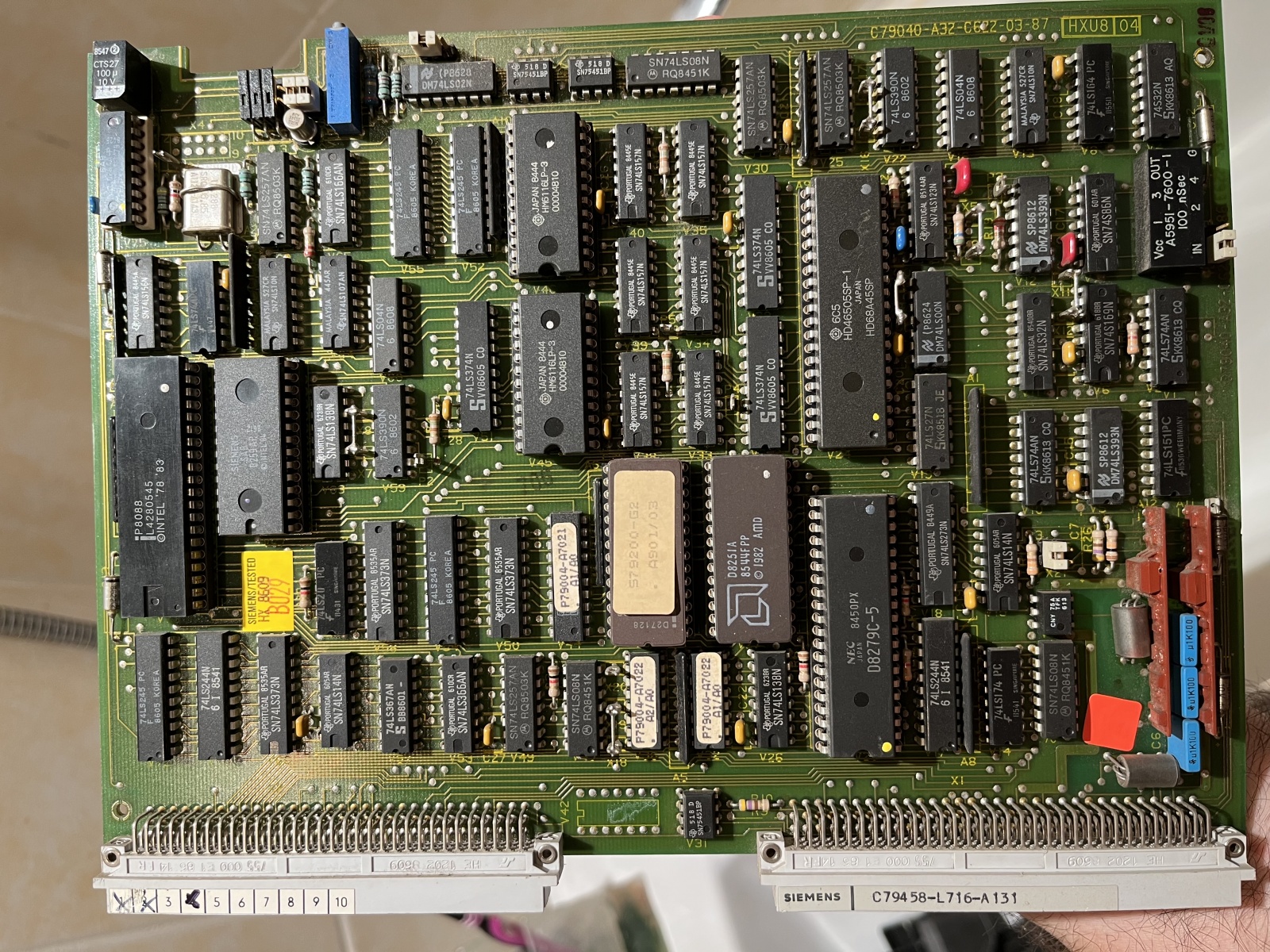

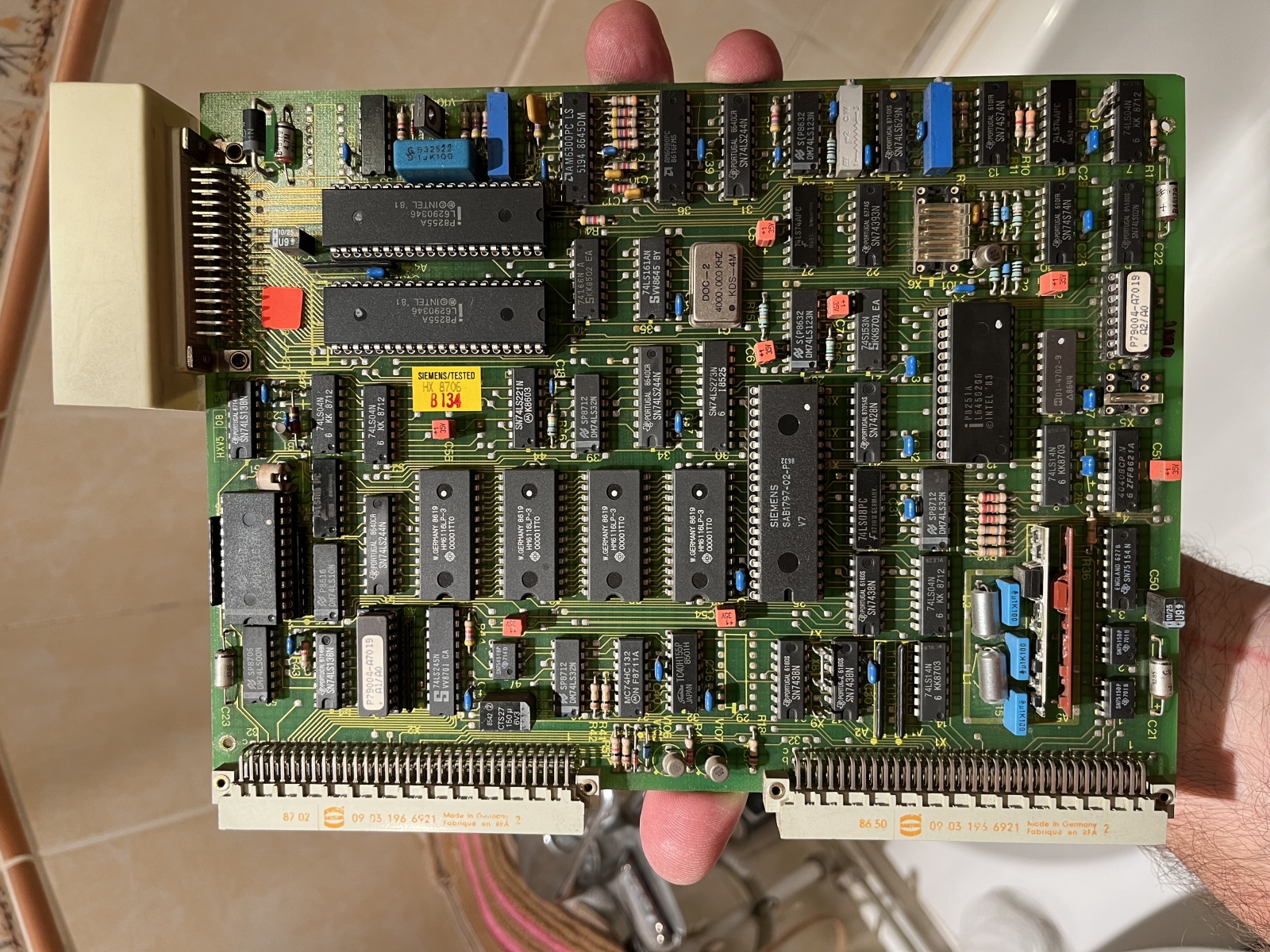

Плата с CPU Intel P8088 и ROM:

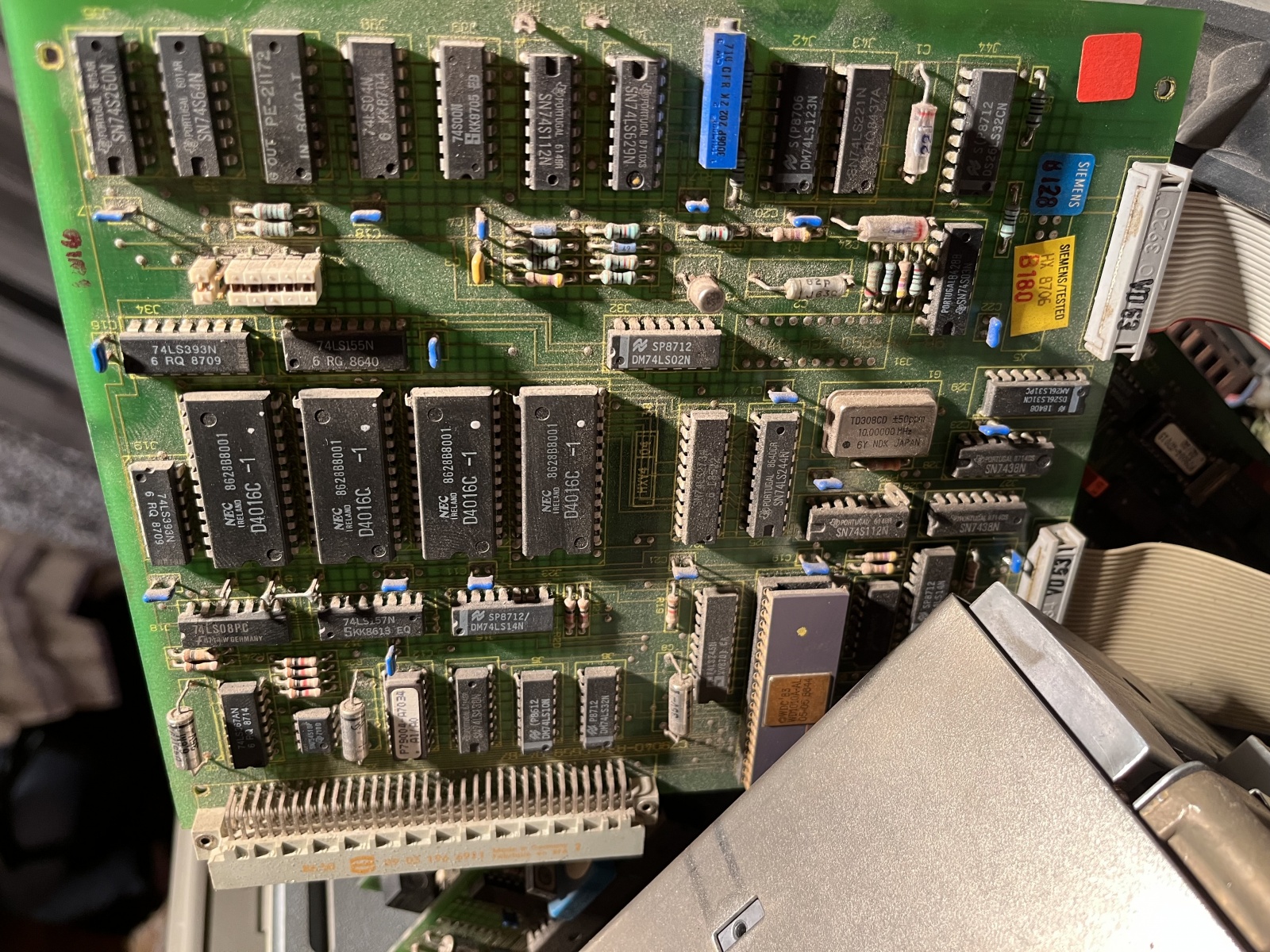

Плата, содержащая чипы периферии:
Плата контроллеров накопителей:

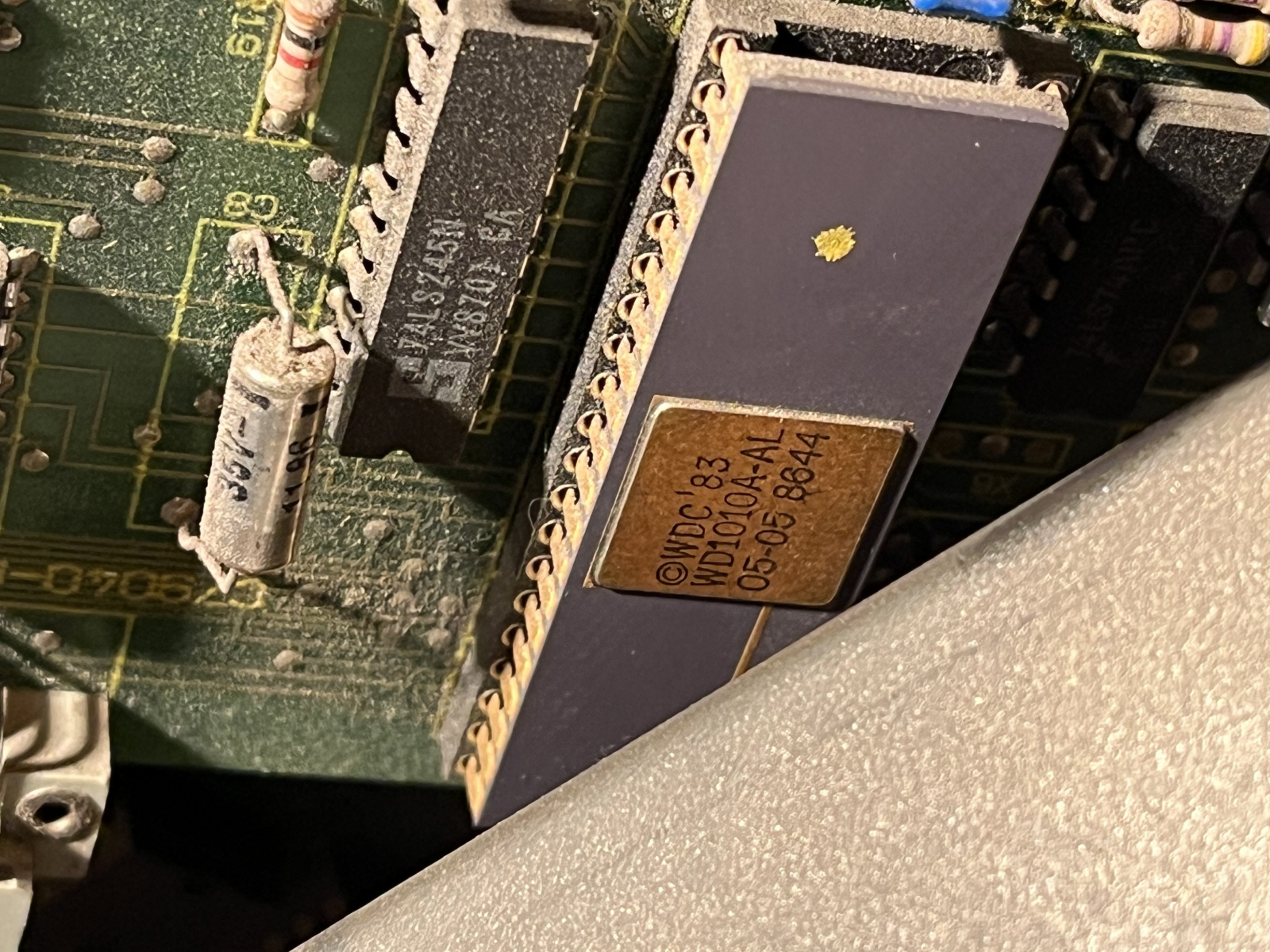

И красивый чип поближе:

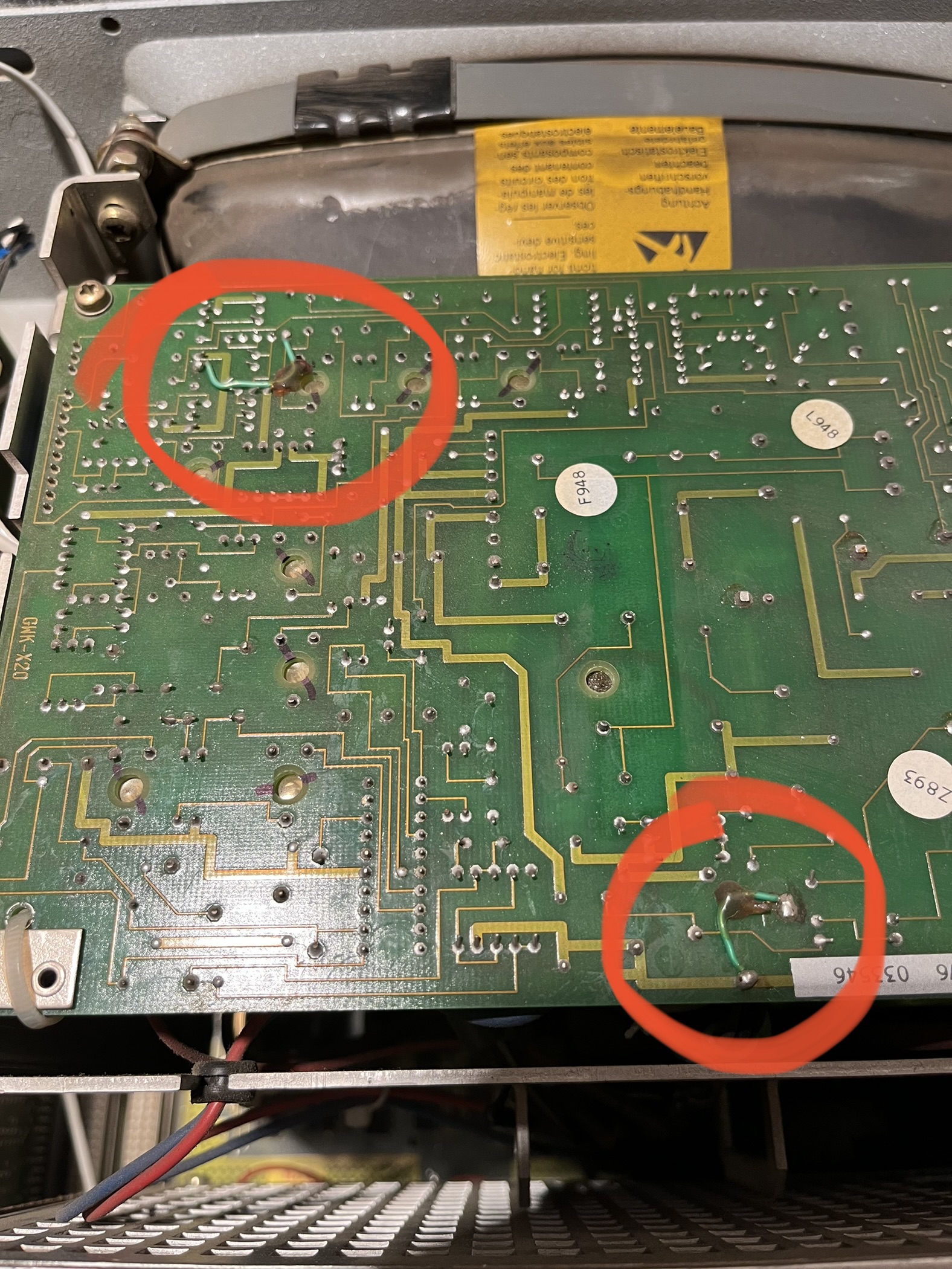

На обратной стороне плат видны перемычки осуществленные навесным монтажом, что говорит о «доводке» плат вручную:
Все ключевые микросхемы (центральный процессор, ПЗУ), установленные в цанговые панельки (кроватки), были аккуратно продавлены на свои места, во избежание сползания от времени. На материнской плате обнаружены 4 свободных разъема для плат расширения:
Разъем передней панели программатора:

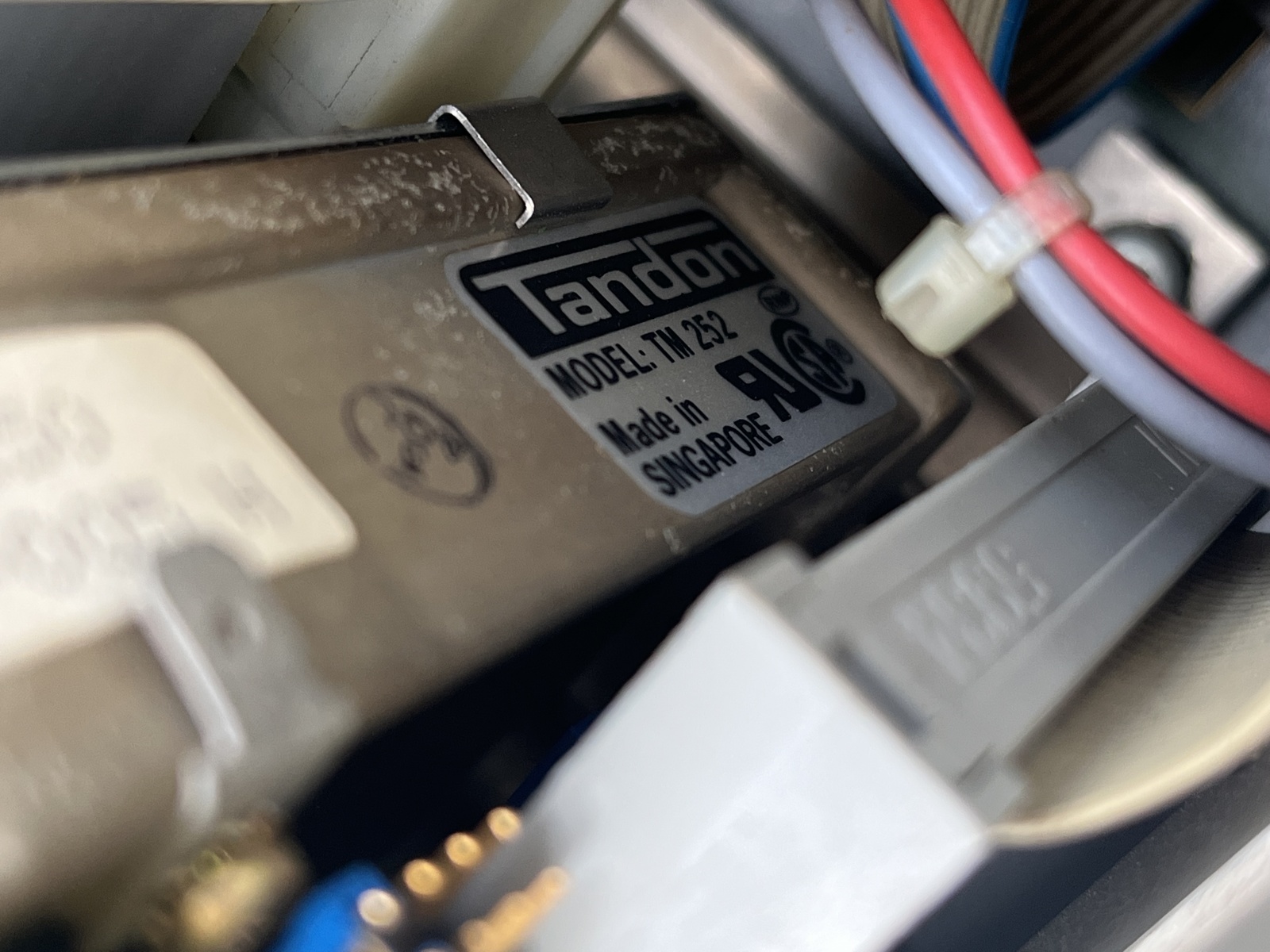

Как я уже упоминал в начале статьи, программатор укомплектован MFM-накопителем фирмы Tandon модель TM252. Согласно наклейке с маркой и моделью, ёмкость диска составляет 10Mb, размерность 5,25’’.

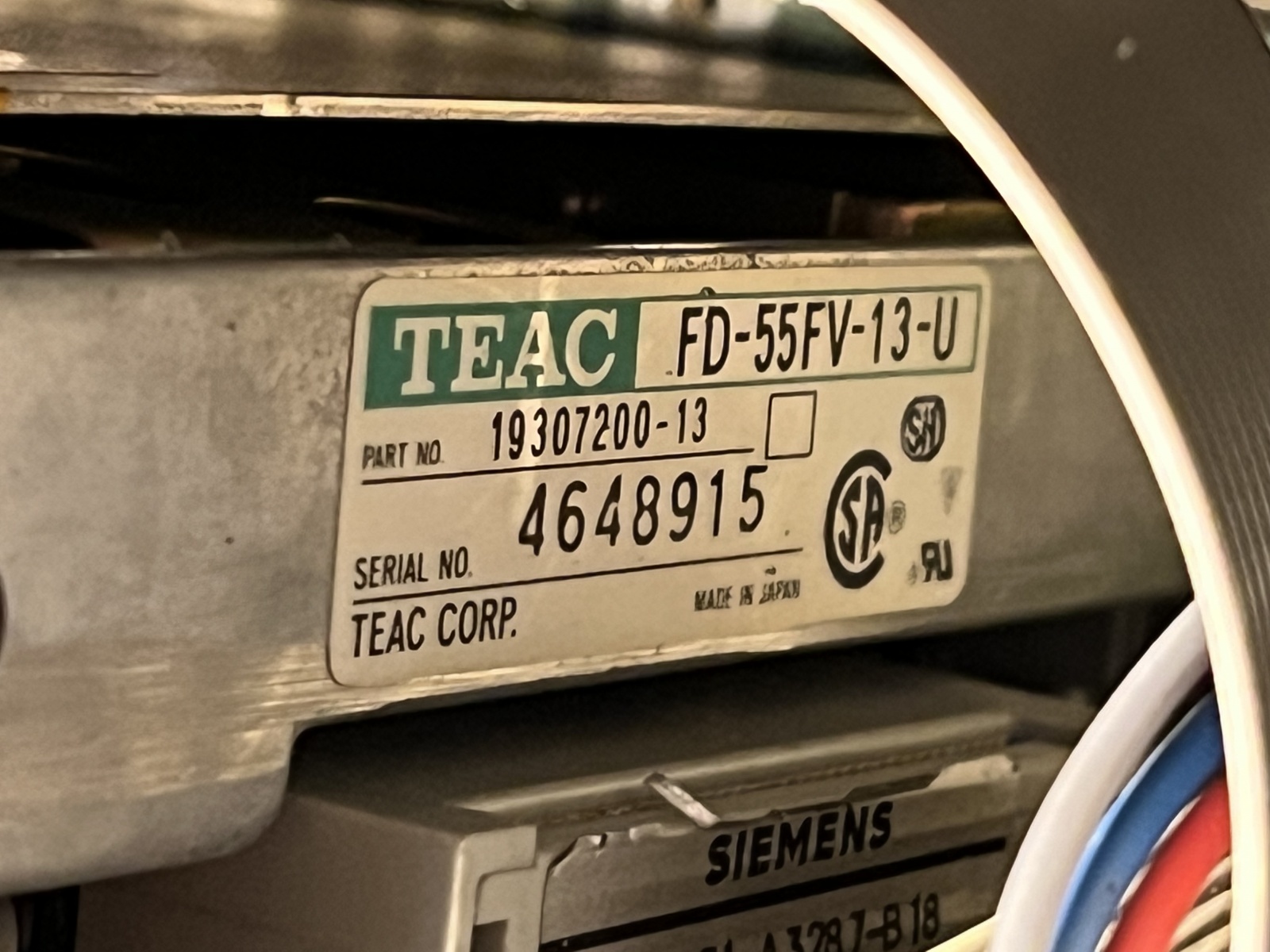

и FDD, для записи 5'' дискет, емкостью 720Кб:
Задняя часть программатора содержит ряд интерфейсов, кнопку и разъем питания, а также разъем для подключения монитора.
Среди интерфейсов — V24, интерфейс последовательного порта RS-232 (Recommended Standart) в конструктивном исполнении разъема db25 и порт принтера db25.
Выводы относительно даты устройства (примерные), я сделал на основании маркировки дат, обнаруженных на запаянных чипах (чипы в панельках могли менять позже). Они датируются 1987 годом. После физической профилактики платы были аккуратно установлены на свои места.

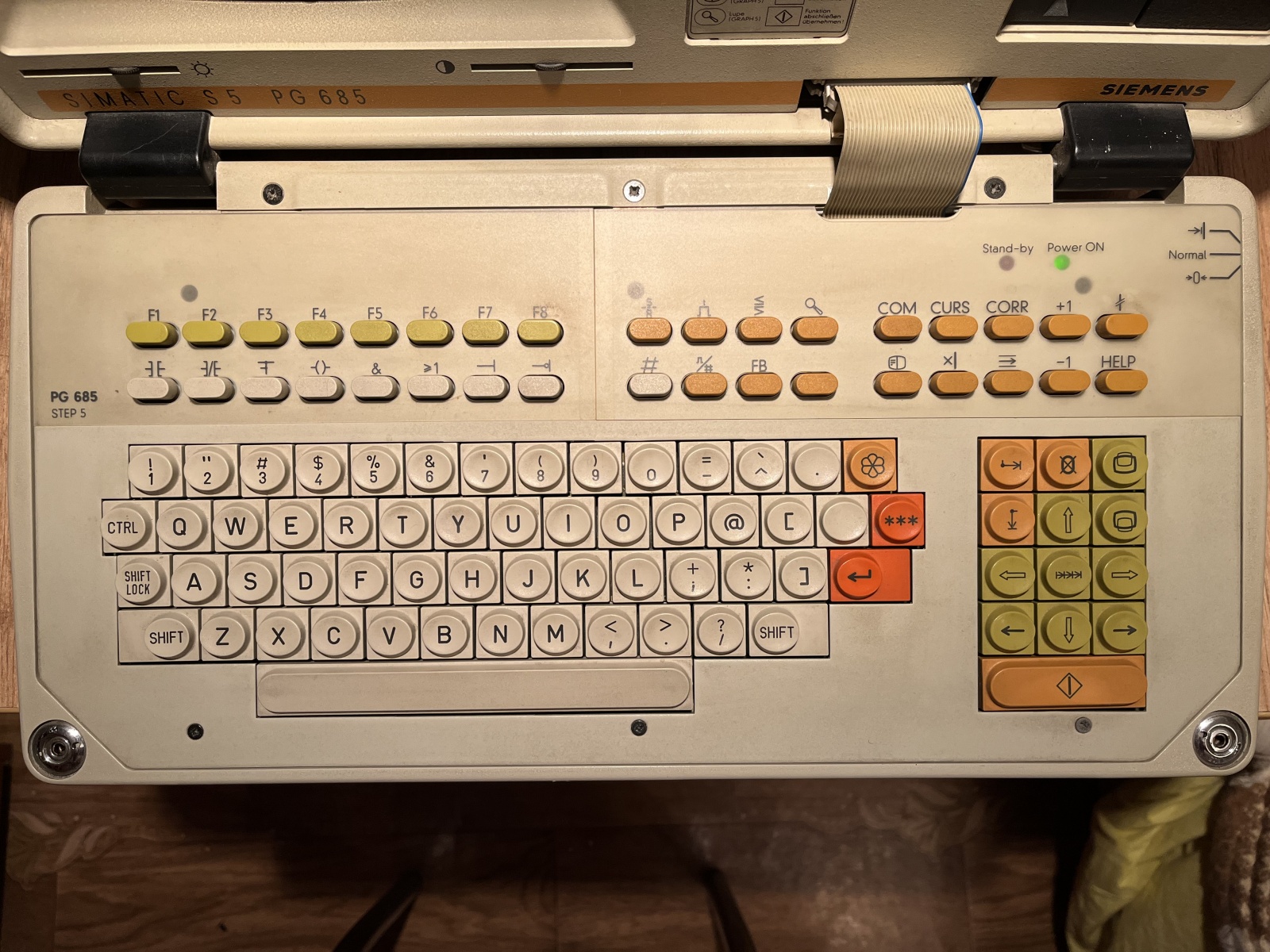

Клавиатура устройства имеет раскладку QWERTY, выглядит очень приятно и привлекательно — округлые кнопки с мягким нажатием и цветовая гамма функциональных клавиш говорит о продуманном дизайне. На такой клавиатуре хочется работать. Благодаря конструктиву корпуса, и тому, что клавиатура прятала свои кнопки в сложенном состоянии, они дожили до текущего момента исправными.
❯ Включение
Включение программатора производится кнопкой питания, расположенной на задней части устройства. BIOS, как привычный конфигуратор отсутствует. Изменение параметров и диагностика производится при помощи дискеты 5,25'' с системной утилитой.

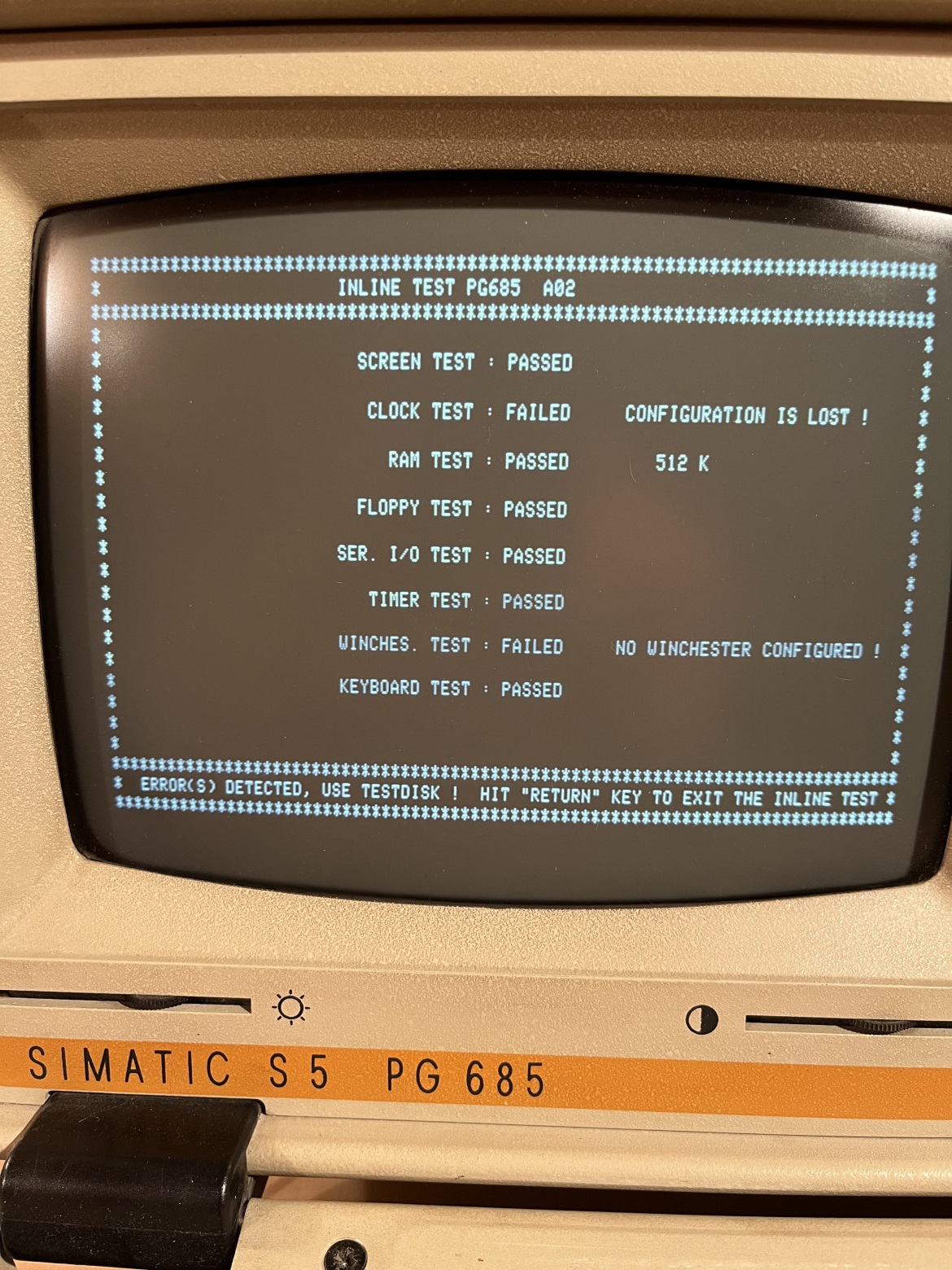

При нажатии кнопки пробел сразу после включения, попадаем в меню тестирования:

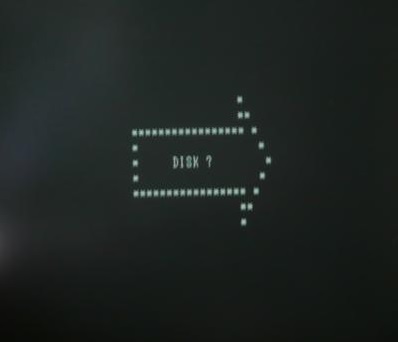

Для первоначальной загрузки операционной системы происходит опрос «Диска A» на предмет наличия системной дискеты. При её отсутствии — обращения проводится к жесткому «Диску B». При включении программатора экран засветился следующей надписью, говорящей об отсутствии операционной системы на жестком диске:

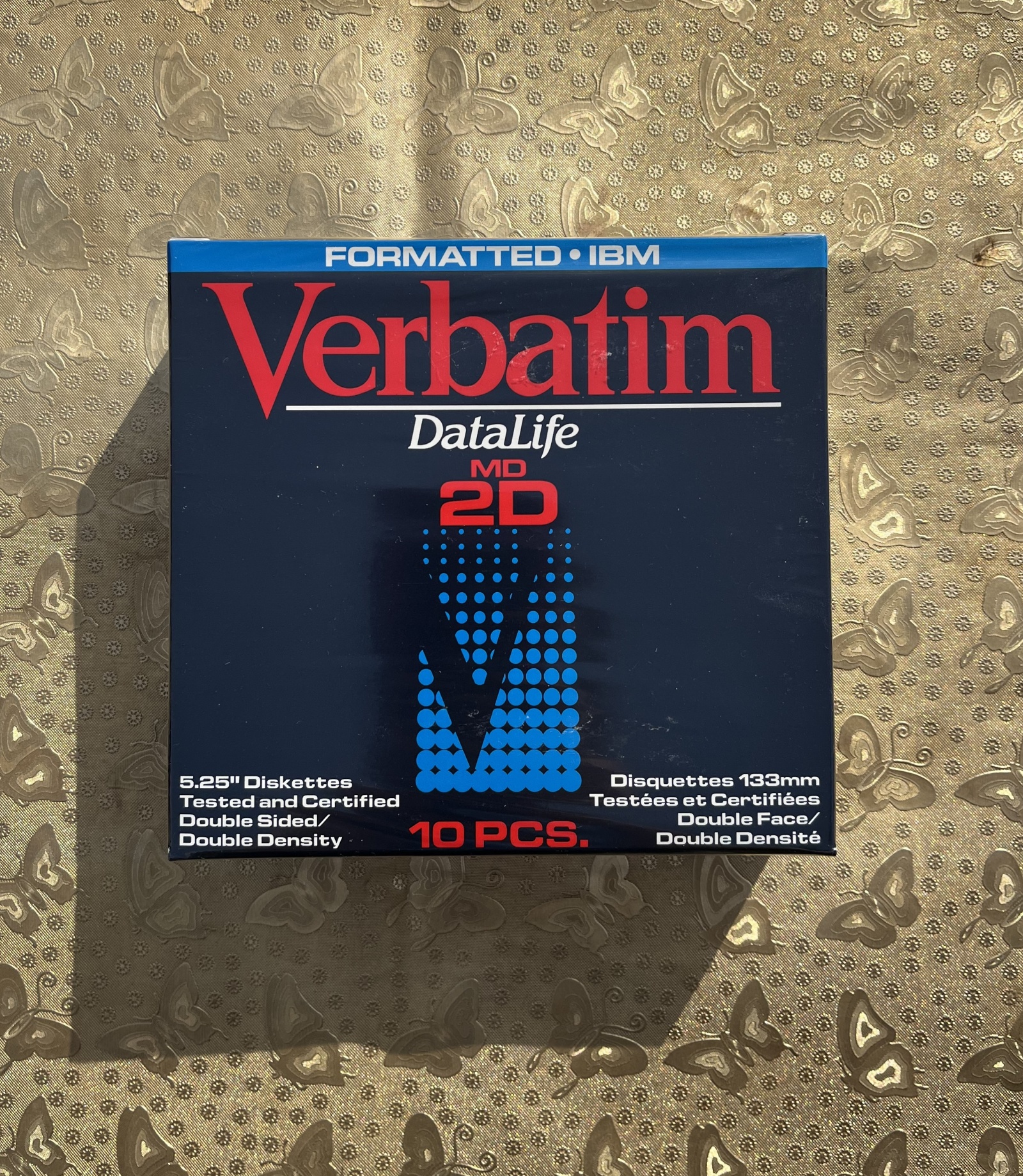

Системных дискет у меня не было. Для проведения экспериментов была приобретена новая коробка дискет емкостью 360Кб:
В качестве операционных систем были опробованы две — MS-DOS 2.11 и CP/M-86
❯ MS-DOS 2.11

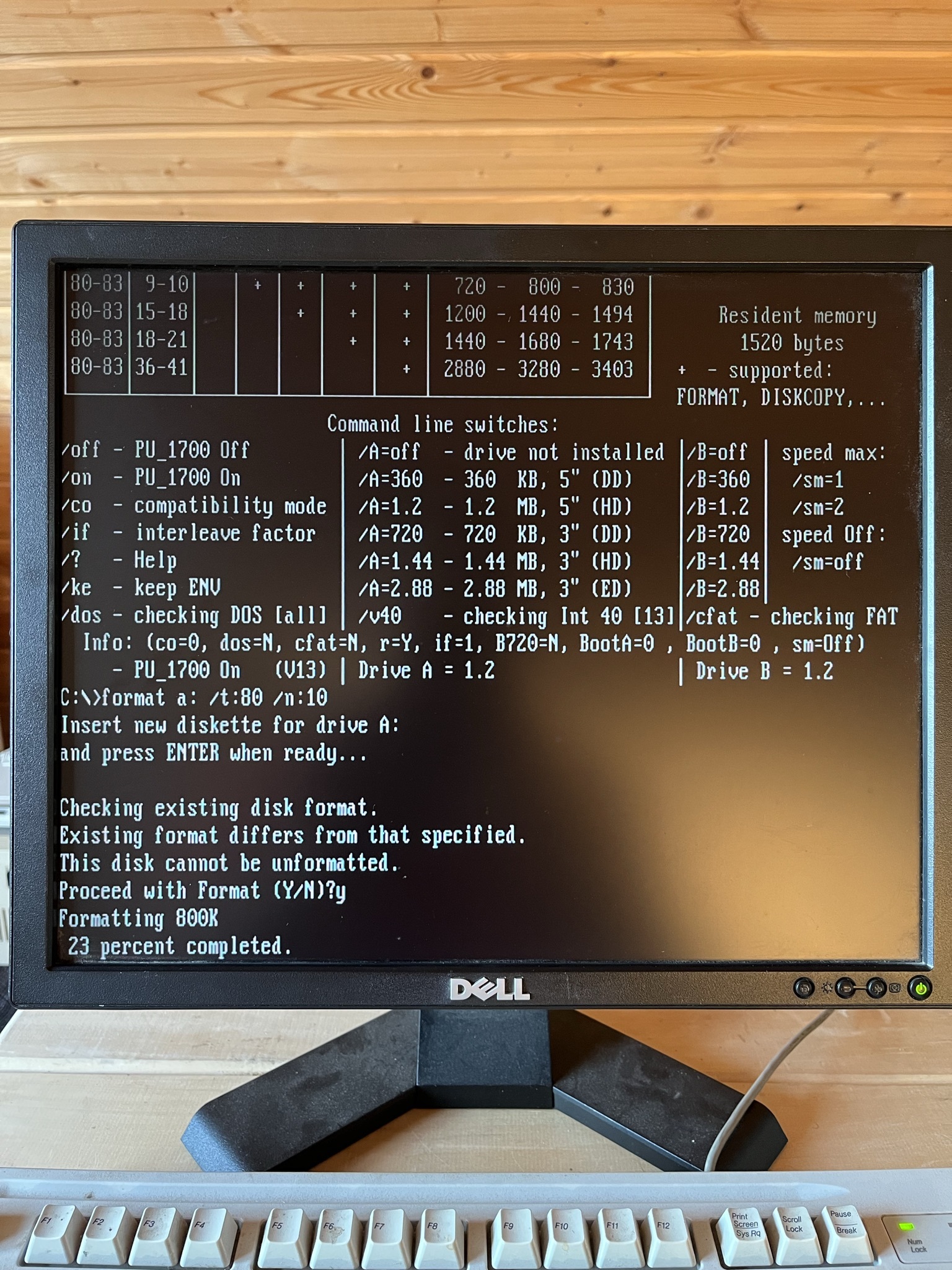

Найденный на просторах интернета 211PG685.DSK образ системного диска с MS-DOS 2.11 был размером 737 Кб, что превышало размер моей дискеты в 360 Кб. Пришлось на скорую руку собирать компьютер с дисководом 5,25'' емкостью 1,2 Мб, способный форматировать и записывать дискеты, в том числе объемом 720 Кб. При помощи вспомогательного компьютера, дискета 360 Кб была отформатирована на 800Кб командой format с заданными параметрами и загруженной резидентной утилитой pu_1700.com:
Далее образ был записан на дискету при помощи утилиты rawrite2.
rawrite2 -f 211PG685.DSK -d a:
Загрузка с «Диска A» прошла успешно.
Далее была запущена процедура создания единственного раздела жесткого диска целиком, одним томом:

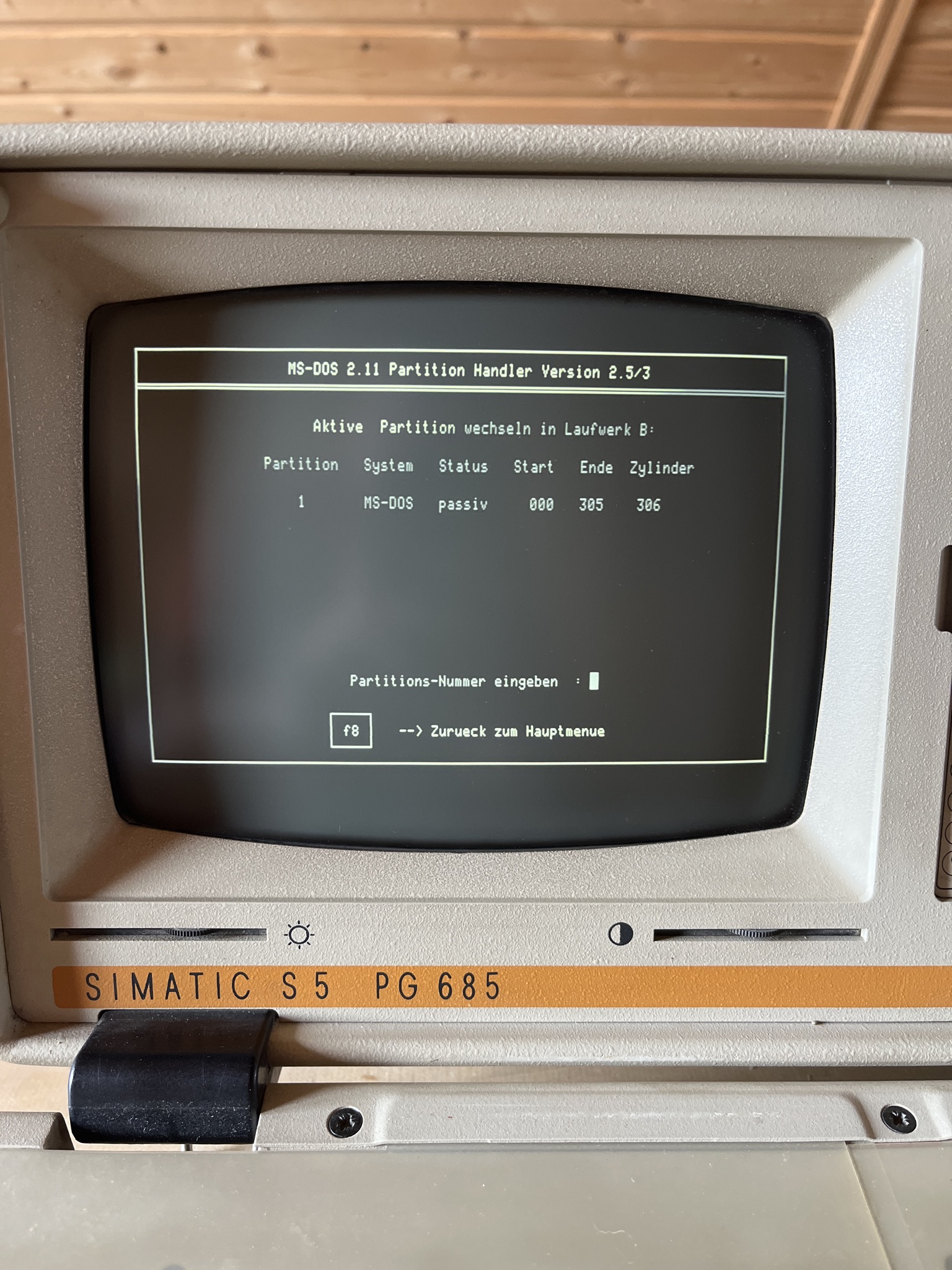

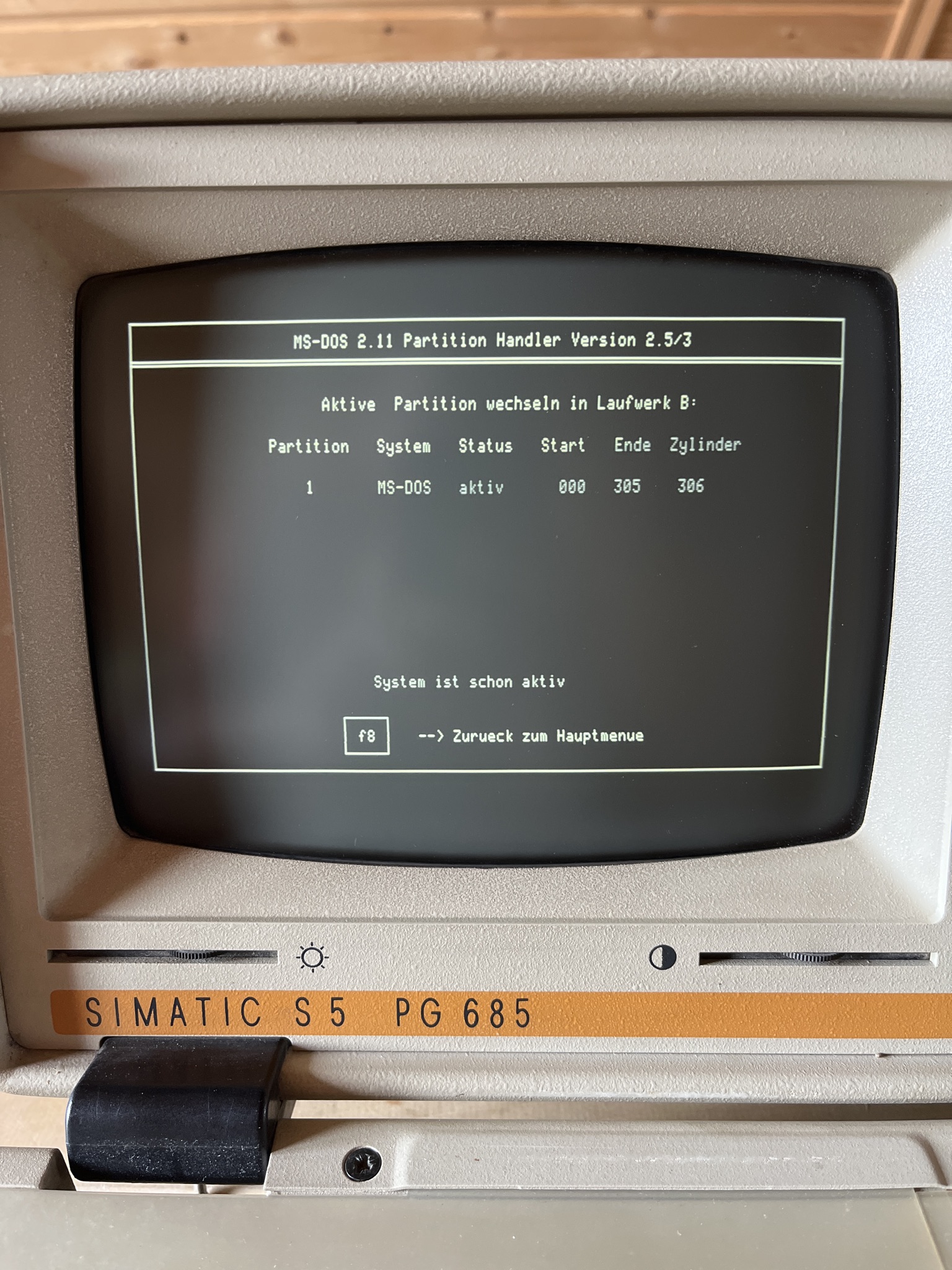

Следующим этапом делаем созданный раздел активным. Видно изменение статуса с «Passiv»:
На «Aktiv»:
После создания раздела жесткого диска и присвоения ему статуса активного, необходима завершающая процедура форматирования для последующего использования. Длительность форматирования составила 5-7 минут. Прилично, учитывая объем.

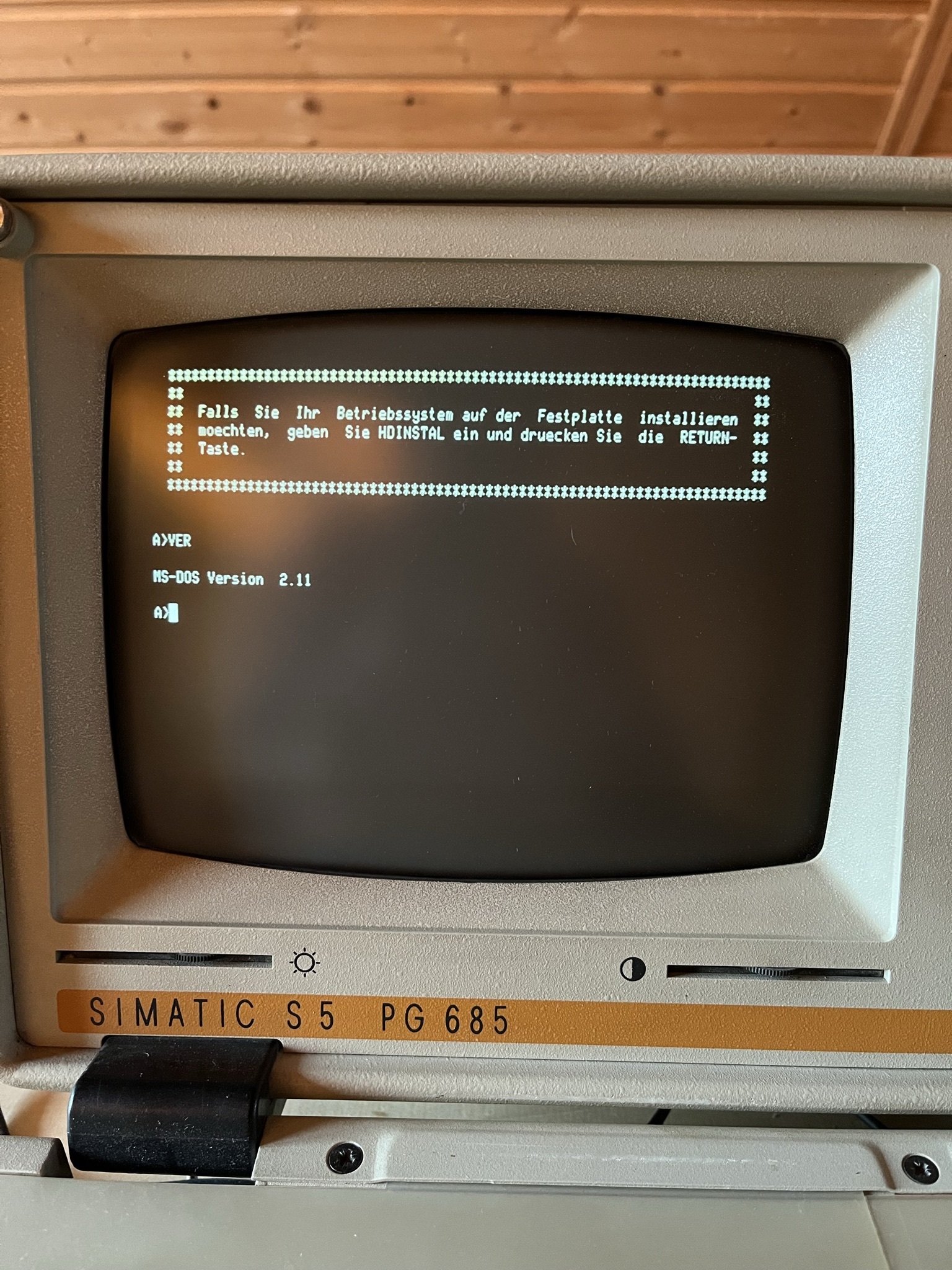

Загрузка программатора с MS-DOS 2.11 прошла успешно.
❯ CP/M-86
Загрузка операционной системы CP-M/86 производилась при помощи системной дискеты.
Развертывание образа на дискету производилось следующей командой.
rawrite2 -f cpm86.img -d a:
После создания системной дискеты и последующей с нее загрузки можно устанавливать операционную систему на жесткий диск.

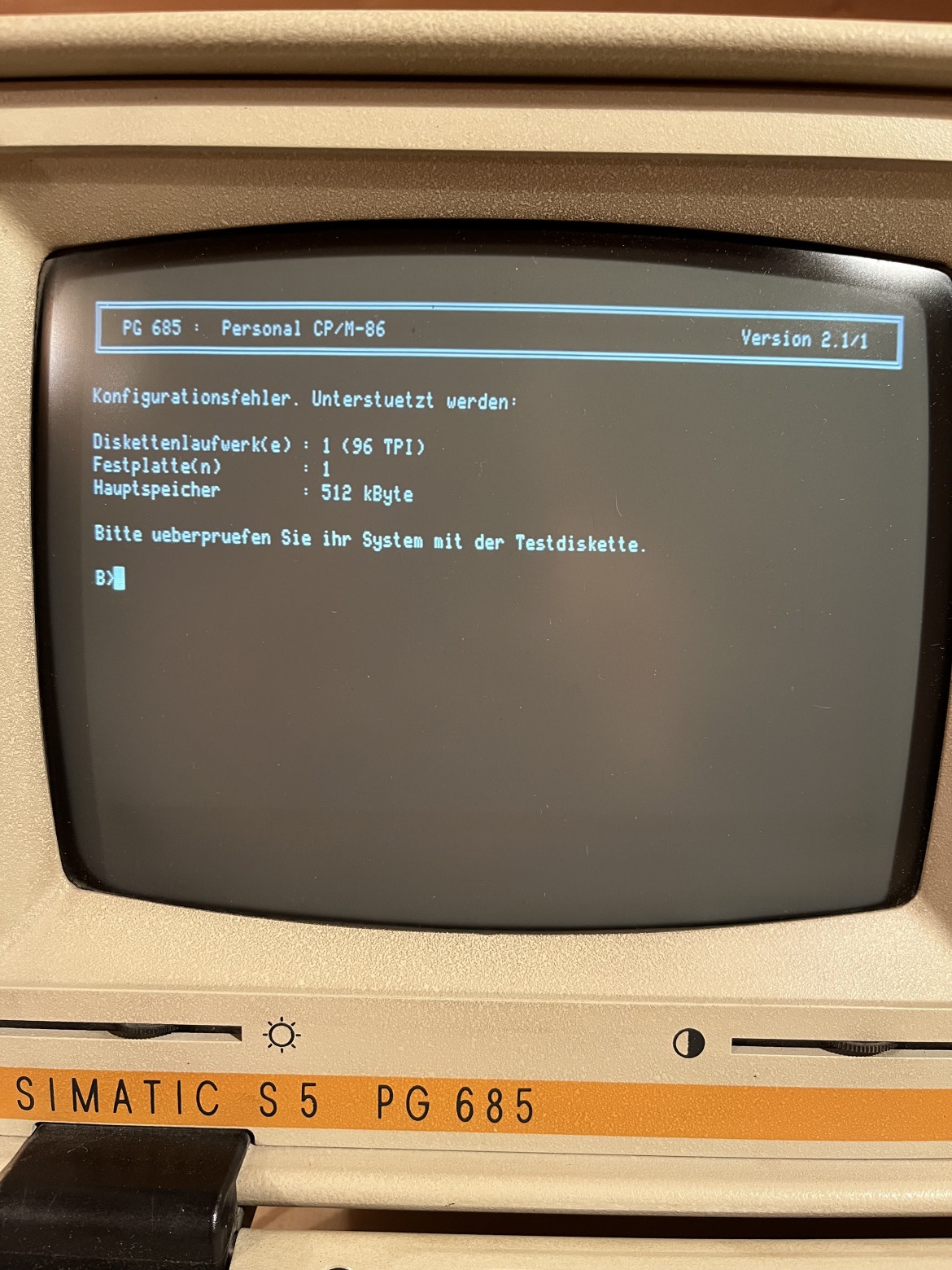

Результаты установленной OS CP-M/86:

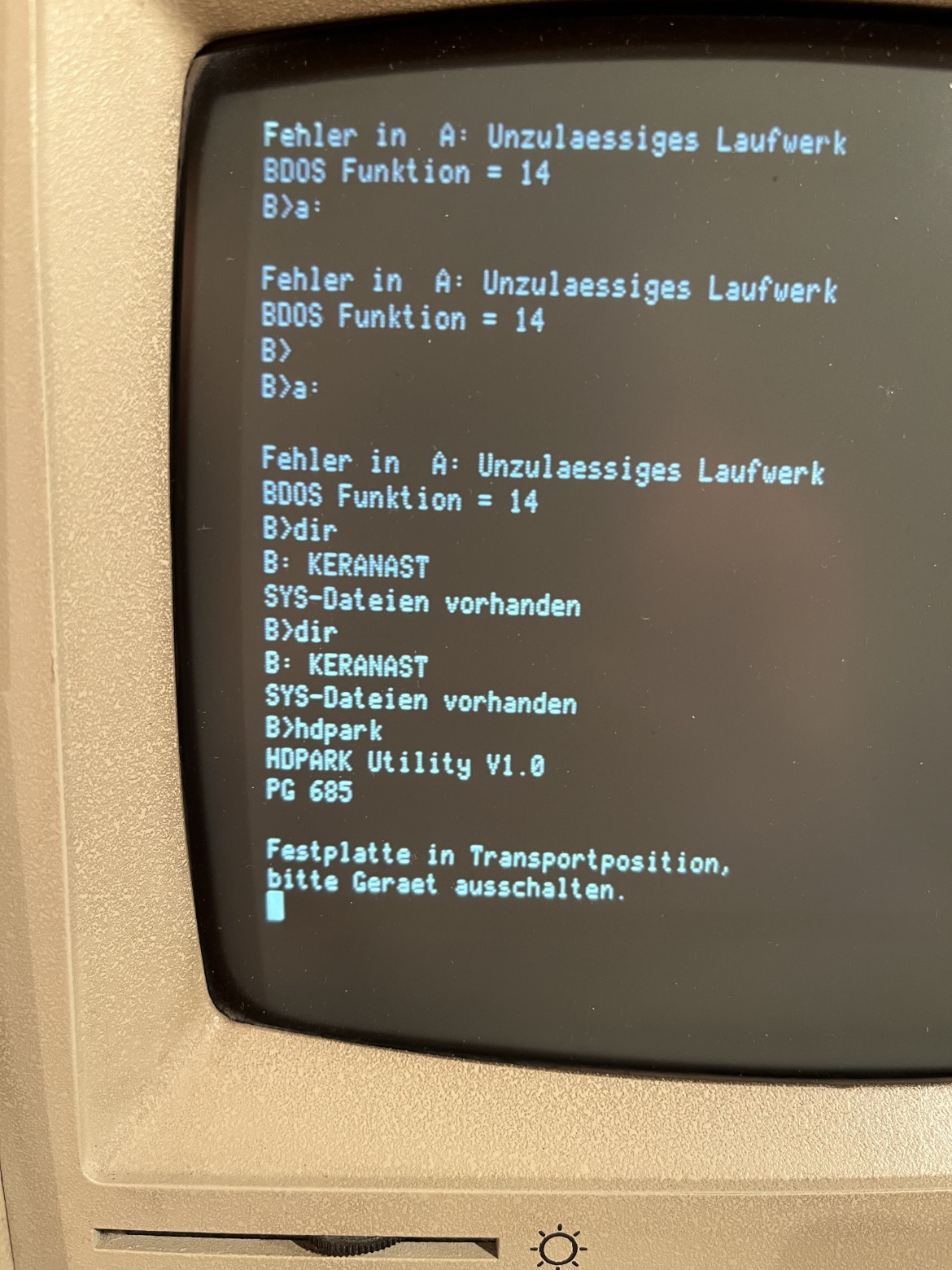

После окончания работы программатора, перед его выключением необходимо запарковать головки HDD командой HDPARK. Результирующее сообщение говорит о потенциально возможной транспортировке.
Работа завершена, можно выключать устройство.
❯ Выводы
Программатор — устройство промышленное и специализированное, и хотя есть информация о неполной MS-DOS совместимости (в начале исследования я не знал об этом), в перспективе можно попробовать установить простенькие, старенькие, но ностальгически-притягательные ретро-игры. Такие, как к примеру Digger, Sopvich, Tower, ну и конечно я подумываю о Prince of Persia, точно помню, что хотя и медленно, но на XT-архитектуре он работал. Системные требования, наличие процессора Intel P8088, достаточный объем оперативной памяти в 512Кб и присутствие накопителя емкостью 10 Мб позволяют на это надеяться.
Одна из целей статьи — упорядочить и зафиксировать собственные знания, а также собрать комментарии с подсказками, в каком направлении нецелевого использования можно применить данный девайс.
В целом ощущения после использования программатора примерно такие: в этом аппарате прекрасно всё, начиная от качества исполнения и завершая чУдным звуком загрузки MFM-винчестера (слышно на видео, постарался не шуметь). Будто в прошлом побывал.
Спасибо за уделенное внимание.
Автор: Александр
