Попался мне в ремонт чистаяпонский (tm) 100-Вольтовый Аппарат со срабатыванием защиты. Давайте потрошить.

Интересно? :-)
Тогда вот:

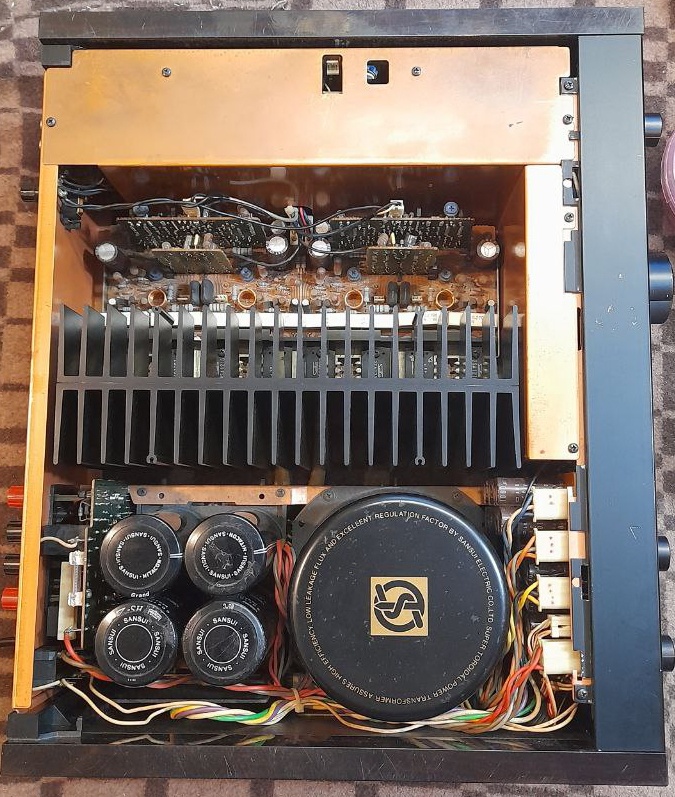

Я пока не пойму, мальчик он или девочка в этом хентае, но весь металл корпуса, пардон, шасси омеднён. Говённый гетинакс, а что вы хотели от 1980 года, помыл спиртобензью сразу.
Что сверху, возможно, спросите вы. А вот:

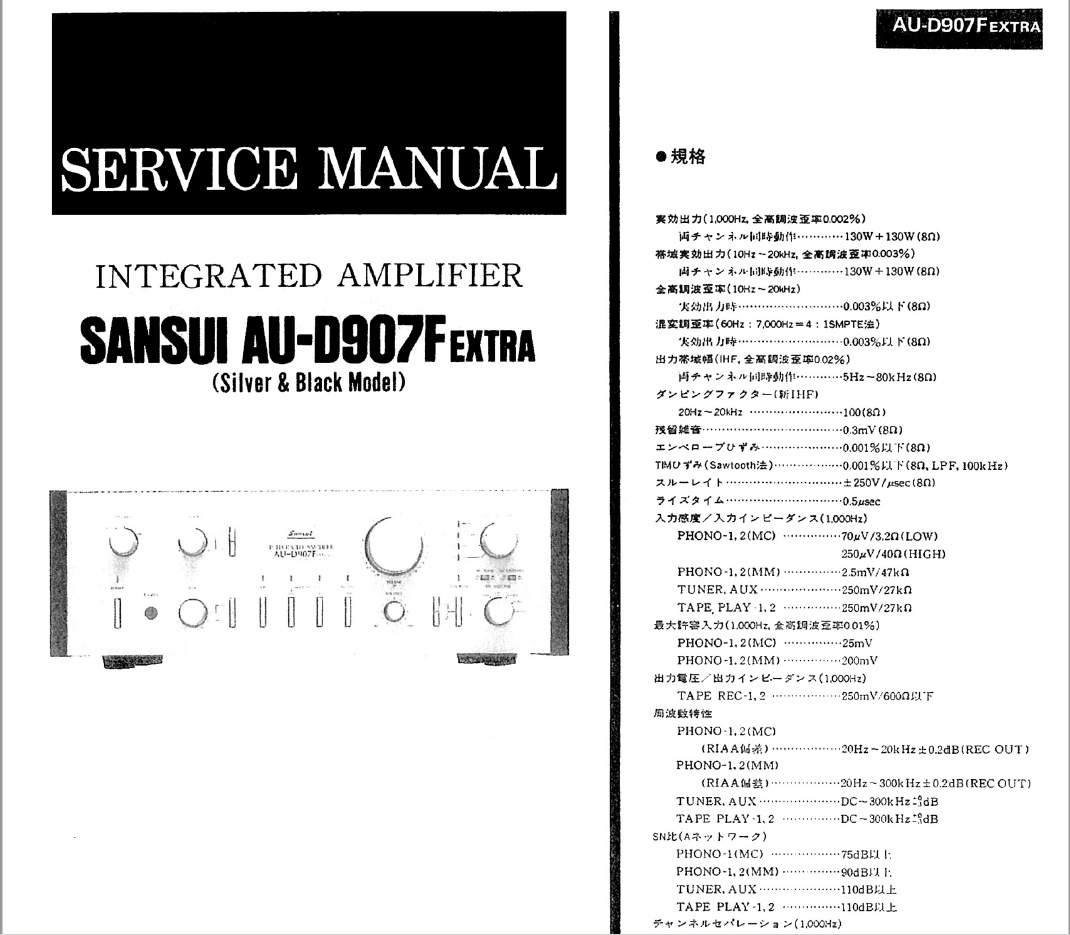

Идём к Тане и, о, Чудо, всё есть.

А ты ли это?
Или ты это?

А давайте оба документа посмотреть. И в аппарат, разумеется.

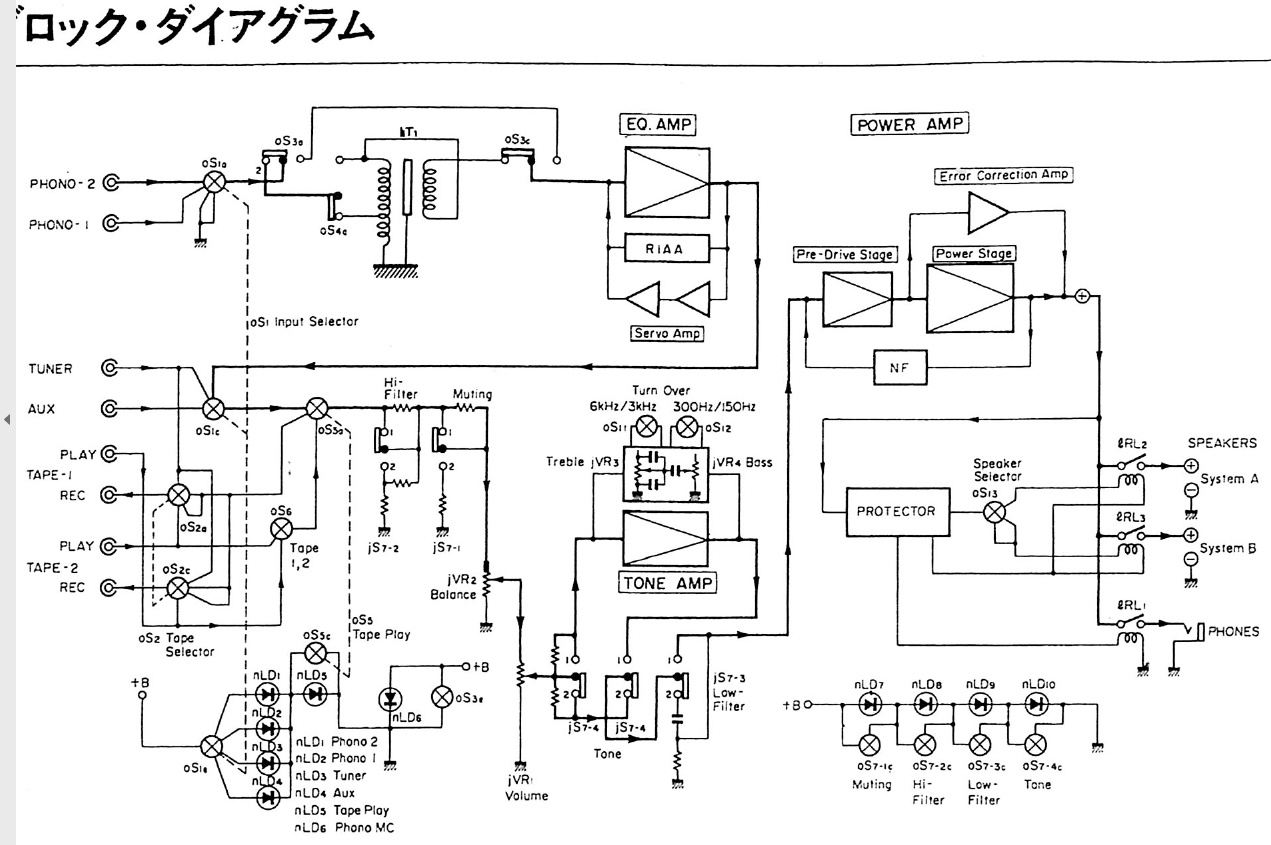

К примеру, в первом документе есть блок-схема

Извините, Японцы, первый иероглиф отрезал Adobe Acrobat, его дизайн не предусматривает масштабирования в инструментах, этот Мир катится к харакири.
Что мы видим? Видим мы чудесный согласующий автотрансформатор электромагнитной головки звукоснимателя винила, которые, как известно, бывают моушн магнет, MM, и моушн коил, MC.
Они отличаются, в обобщенном случае, ЭДС.
Эти трансформаторы с экранах мы видим слева в углу на первой фото.

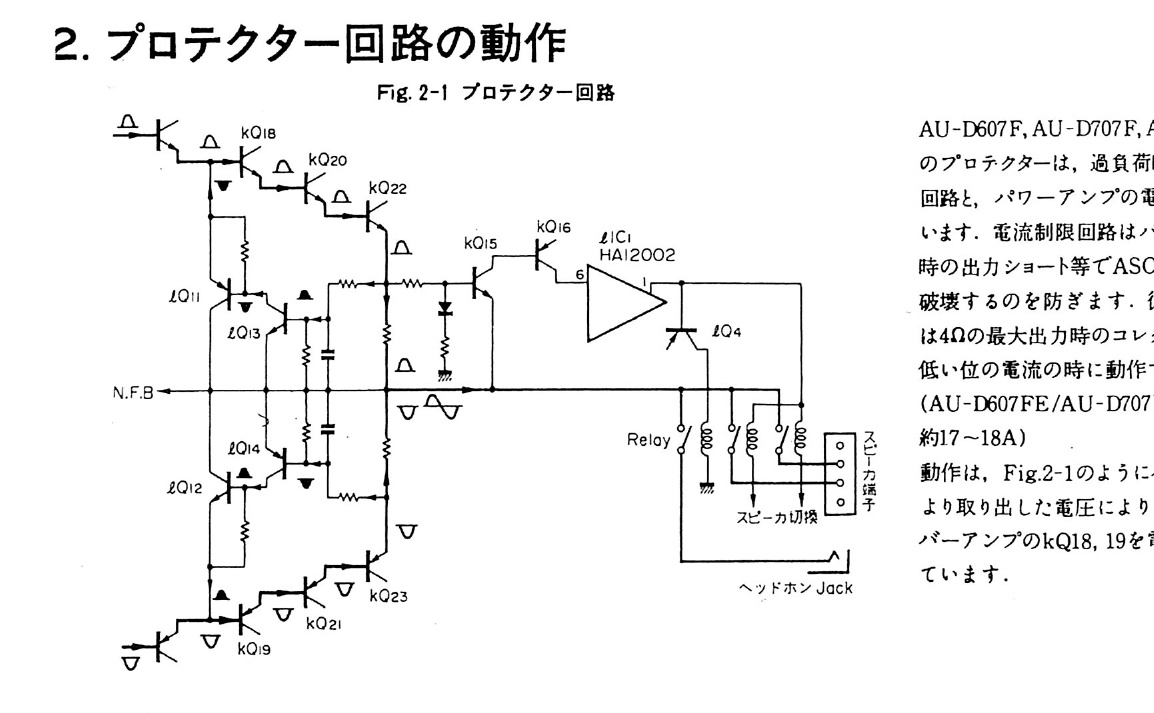

Что еще в первом документе? А это, девочки и мальчики, токовая защита выходного каскада усилителя.

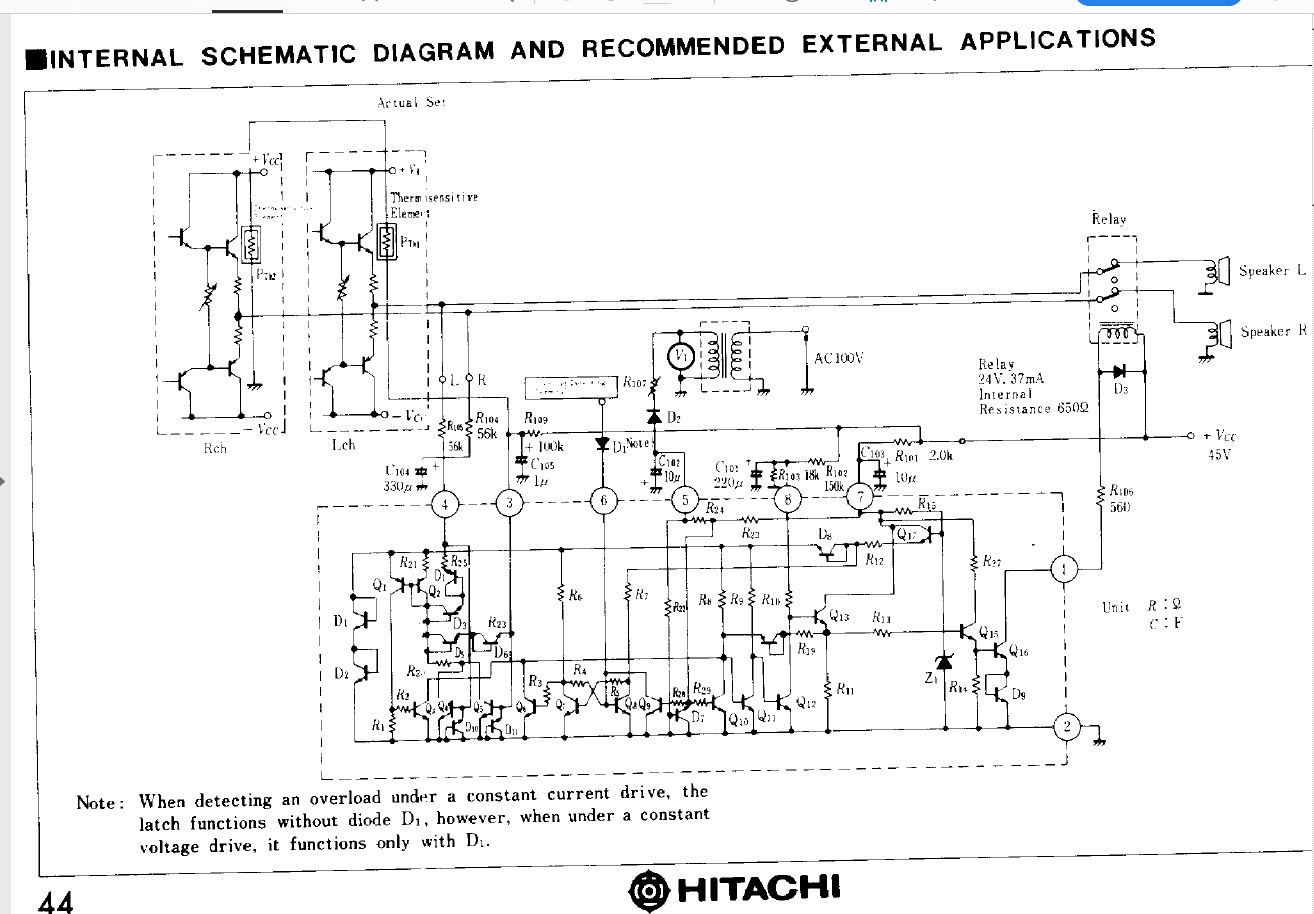

А что же такое за HA12002? А это защита от всего, которую нынче делают не меньше, чем на ARM.

Слева- направо. От постоянки, По температуре. Чем-то защёлкивать можно. По уровНю(спасибо, brightcow:) ) отрицательного напряжению питания устройства "с трансформатора". По уровню положительного напряжения питания. По завершению переходного процесса при включении.
Вроде так. Ладно, хорошо.

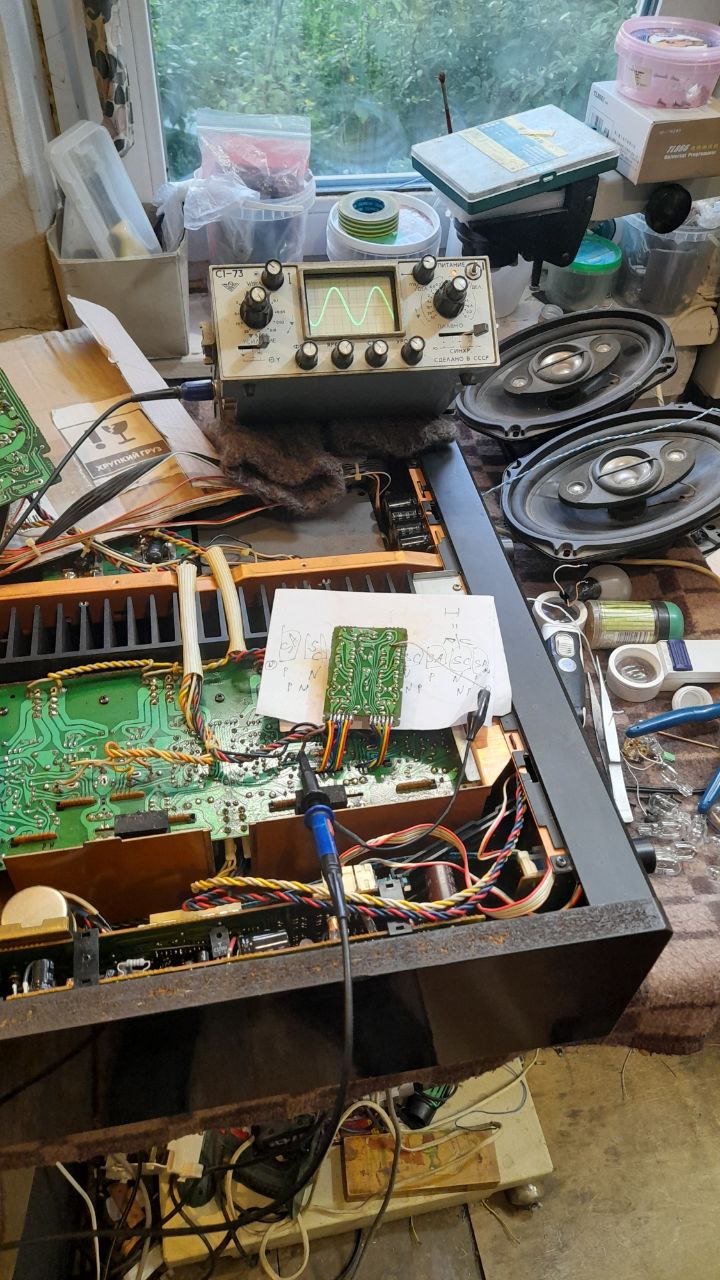

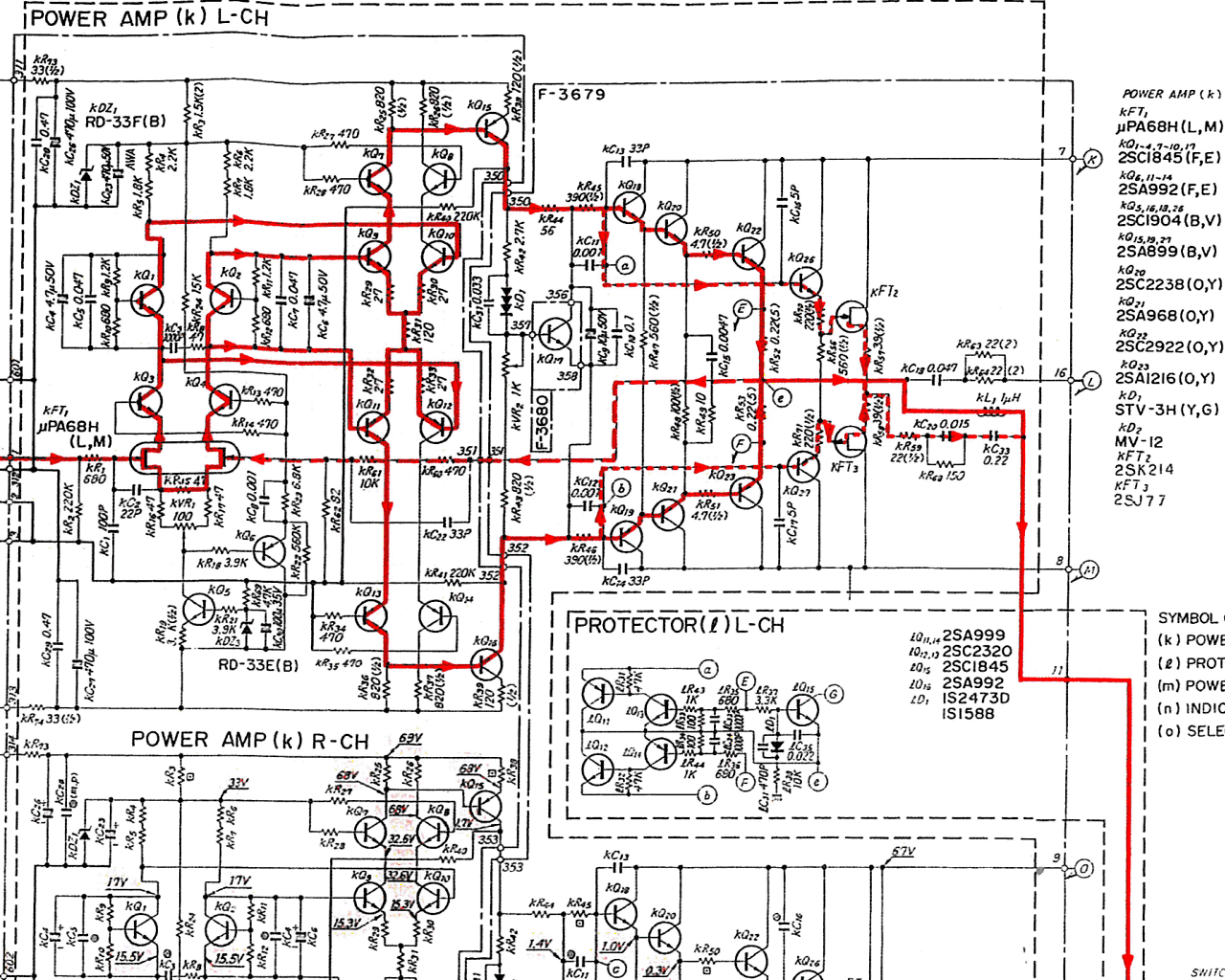

Усилитель третий час включен и моргает защитой. Щупаем, смотрим, схематик похож вообще на из третьей схемы, типа мост. Да и по монтажу поход на 2х2 чего-то

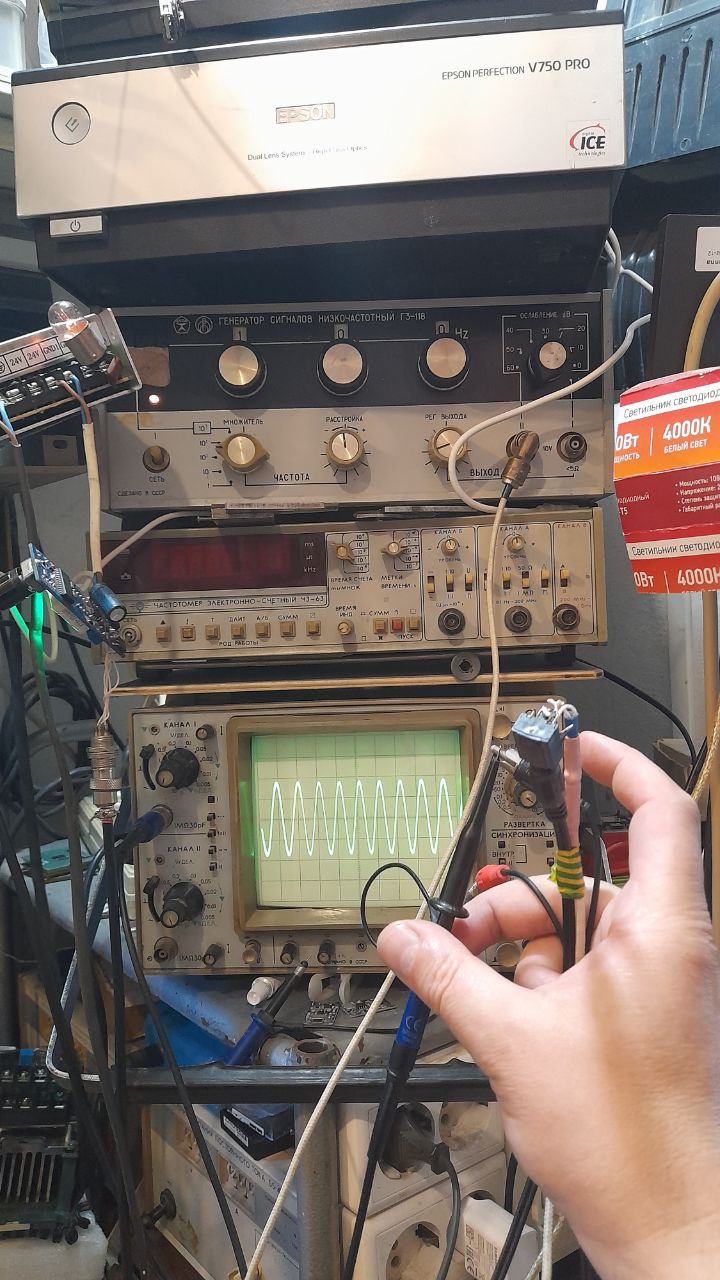

Мерится всё одинаково, греется вмеру, токами покоя. Значит, усилители не при чём, делаем предварительные выводы, и надо нырять искать саму защиту. Но луччше сначала подать сигнал и убедиться осциллоскопно по полмостам в своей правоте/неправоте глубокомысленных выводов.
Для этого вновь изобретаем какой-нибудь комлект шнурочков из имеющихся. А кому легко...©

Но, всё-таки, вопрос решен положительно.

В результате изысканий, стало ясно, что мосты работают. На резисторах 0,27 Ом падение, в среднем, по 10 миллиВольт, что составля-яяяет(полез в гугл за законом Ома) U/R=I, то есть 37 мА. Думал, по нагреву, что будет под соточку миллиАмпер. На схеме накорябано 1 знак что-то, не видно, и резисторы 0,22 Ома. Будем считать, что токи покоя в норме.
На субмодулях стоят, по одному, подстроечники, как ни обыденно, балансировки, один канал был 10 мВ, второй 112 мВ. Подстроил в единицы миллиВольт, без изменения - лезем в защиту.
Единственно, что несколько смущает, это ненулевые напряжения на полмостах, где-то по минус три Вольта. По хорошему, так быть не должно.

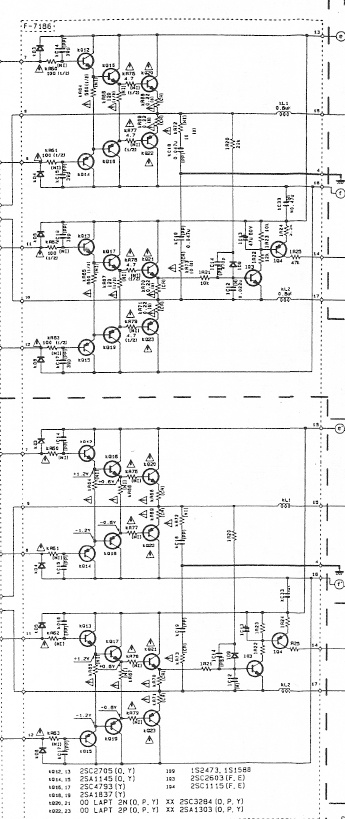

Вариант защиты с мостами, нашелся такой, будем сравнивать

Остальное завтра.
...
Ну не буквально "завтра", получилось послезавтра, 26.05.
Спокойное и аккуратное обследование и покаскадное сличение режимов не увенчались успехом.
Такие вещи надо ремонтировать очень внимательно, потому что одно неловкое движение и ты отец, а, может, и сразу мать©. Родишь, если крышечка от транзистора в лоб прилетит. Это касается любой силовой электроники, впрочем.
Схемы на конкретного моего постояльца не нашлось, надо компилировать.

На матери расположена сила по установку тока покоя, на субплатах малосигналка - диффкаскады, усилители напряжения.
Еще на субплатах поусилительная защита(protector на схеме выше, но не именно такая), причем сделано так, что при какой-то аварии усилитель ограничит ток, текущий через токоизмерилово 0,27Ома в эмиттерах выходных транзисторов. Защит таких четыре, так как усилитель мостовой.
С этих же защит идет сигнал на плату выходов, где общая защита акустики и индикация "мырг-мырг х.вам".
Токи покоя установки нуля я раньше проверил, они не плавают, значит усилительная часть более-менее исправна. Так и оказалось, дело было ....

Лодочки я благополучно задымил, проверяя одинаковость ограничения, ограничения одинаковые у положения регулятора громкости, близкого к максимальному.
А лодочки Hyundai мне и раньше не нравились, ибо тупые, как сибирский валенок, по чутью.
Скажете - почему не прогнал по рабочему диапазону и не померил IMA3?!..
Рад, что ремонт не затронул звукоусилительные тракты, с детальками, особенно подобными, сейчас никак, от слова СОВСЕМ.
Играет приятно, хочется ввалить. В ночь на прогон и завтра порадую хозяина, который уже радуется.
Спасибо за внимание, сами не лезьте, если опыта нет - вещь непростая и недешевая, винтаж.

Автор: Maxim I. Zinovjev
