Досталось мне несколько списанных макинтошей из старой типографии, об одном из них я и хочу рассказать.

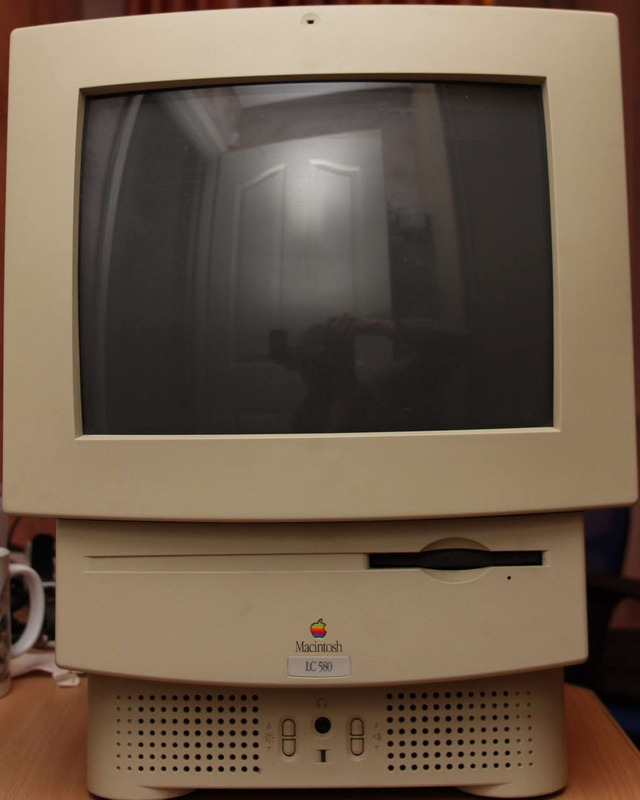

Моноблочный Apple Macintosh LC 580
Данная модель выпускалась фирмой Apple с 95 по 96 год, Мне же досталась модель без CD-ROM’а но зато с жестким диском на 800MB и оперативной памятью 32 мб, процессор от фирмы motorolla 33 MHz. Не самый конечно мощный представитель своего времени но в России такое добро было достать очень сложно как мне кажется и дорого только могу предполагать за какие его тогда деньги купили учитывая что в США он стоил $ 1300 -1500
Посмотрим что же у него внутри.

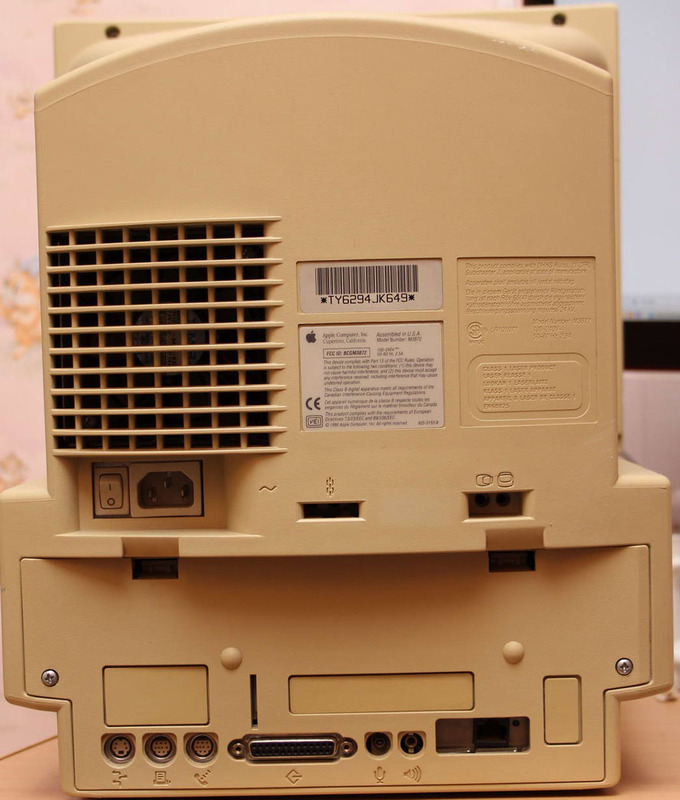

На задней стороне имеются разъемы (слева на право нижний ряд):
Для подключения клавиатуры и мышки, для подключения принтера принтер кстати достался в комплекте (LaserWriter 4/600 PS), модем, scsi, разьем для микрофона и наушников(микрофон в нем есть встроенный, не понятно для чего только он был нужен в те времена ну явно не по Skype болтать ), и сетевая карта под витую пару.
Чтобы добраться до внутренностей, нужно открутить заднюю крышечку, так то она еще держалась на защелках но они уже отломаны (пластик от времени стал очень хрупким я и сам сломал пару защелок пока его разбирал).

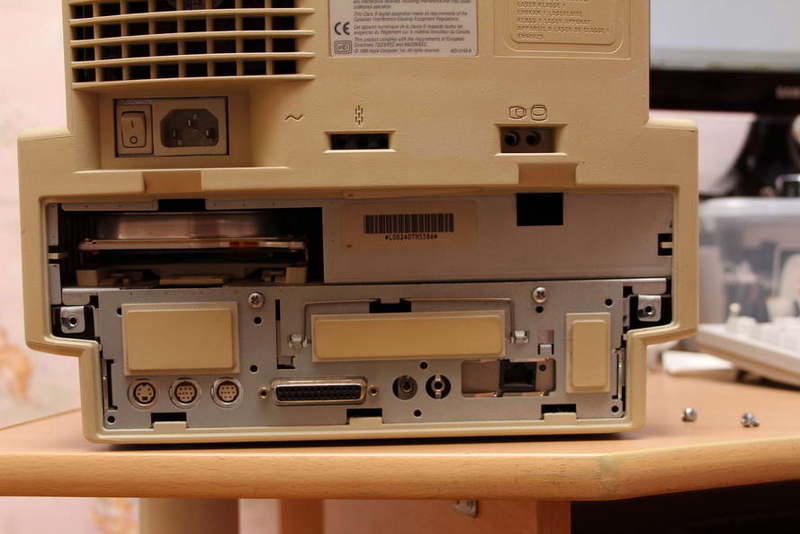

Сняв крышку мы получим доступ к диску он находиться на специальных салазках, ничего выдающегося из себя не представляет. Quantum 800MB IDE, но зато с логотипом яблочка.
Чтобы добраться до материнской платы. Нужно отвинтить еще два болтика и потянуть с силой за специальную ручку на себя.Сперва легко подергав подумал, оторву что-то, и только потом найдя оригинальную инструкцию и прочитав что так и надо делать я приложил хорошее усилие выдернул таки плату с места.
Плата тоже находиться на салазках и очень надежно крепиться в корпусе.
Хотя компьютер и моноблочный, а все же поддерживает различные расширения, особенно привлекает к себе внимание батарейка, для поддержания времени в компьютере. Хотя забегая в перед могу сказать что точное время он мне не показал (Mac OS 8 не рассчитывала что доживет до 2000 года), 2 слота с сим памятью, и процессор без радиатора. Если кто-то знает для чего та маленькая красная кнопочка напишите, как я понимаю она относиться к scsi.

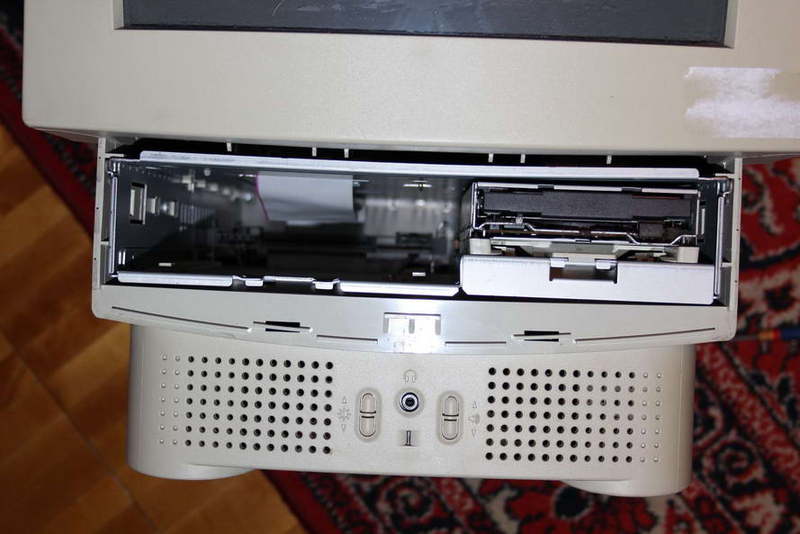

Сняв переднюю панель, можно увидеть свободный разъем для подключения привода, и направляющие для салазок, дисковод тоже находиться на салазках.
Сняв кожух, получаем доступ к оставшимся внутренностям.

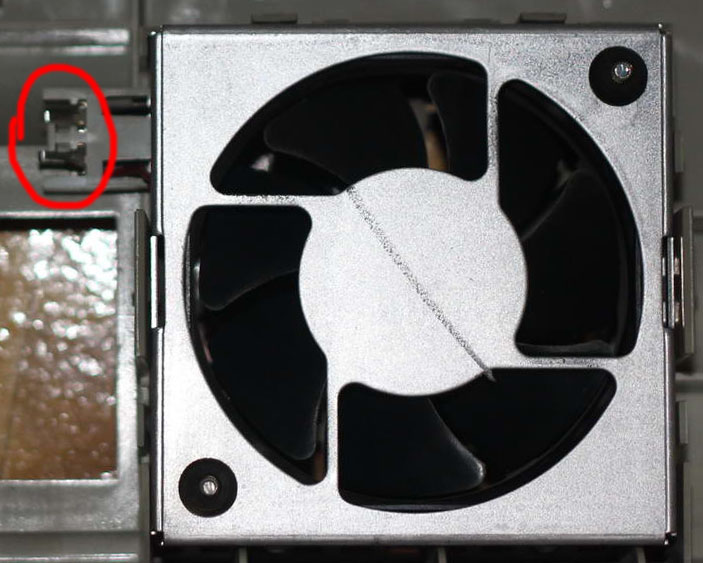

Вверху находиться блок питания распаянный на одной плате с монитором, для его охлаждения используется вентилятор находящий в корпусе, этот вентилятор очень элегантно получает питание и когда разбираешь корпус то не нужно отцеплять ни каких проводов.
Он стыкуется с разъёмами питания на плате и получает от них питание.

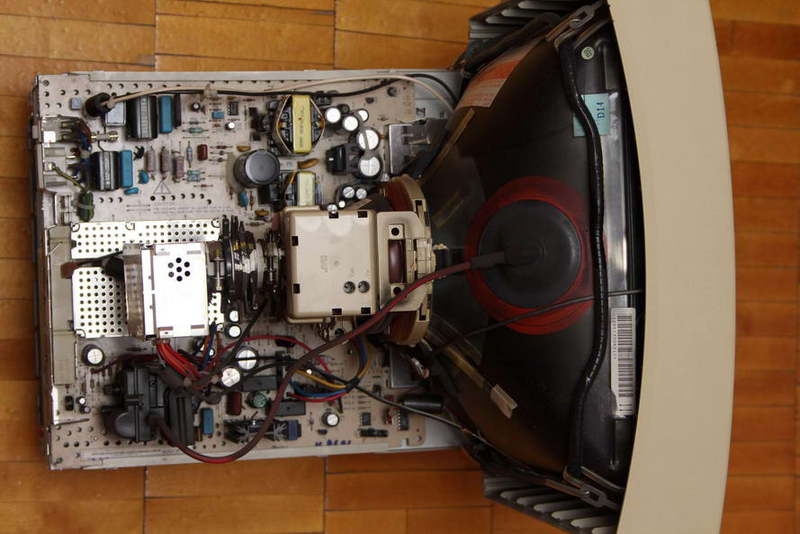

Сама же плата питания кинескопа находиться на очередных салазках. Двумя разъёмами стыкуется с остальной электроникой (по левому идет питание, а по правому приходит видео сигнал на экран).

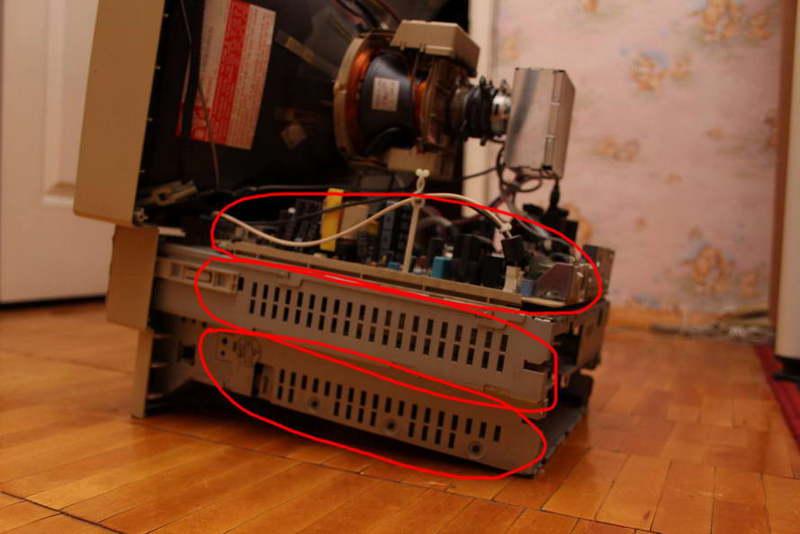

В целом вся конструкция представляет из себя сэндвич по середине у которого находятся различные носители информации,(HDD, FDD, CD-ROM). На верху плата питания и управления кинескопом. Снизу системная плата, которая экранирована от излучения со стороны силовых компонентов.

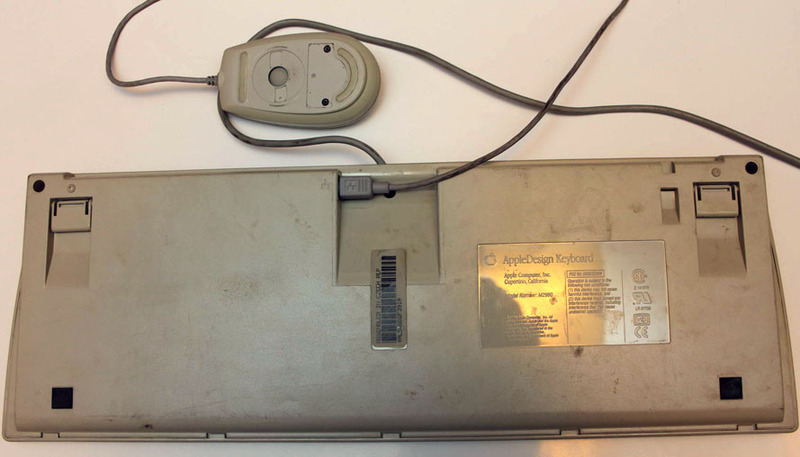

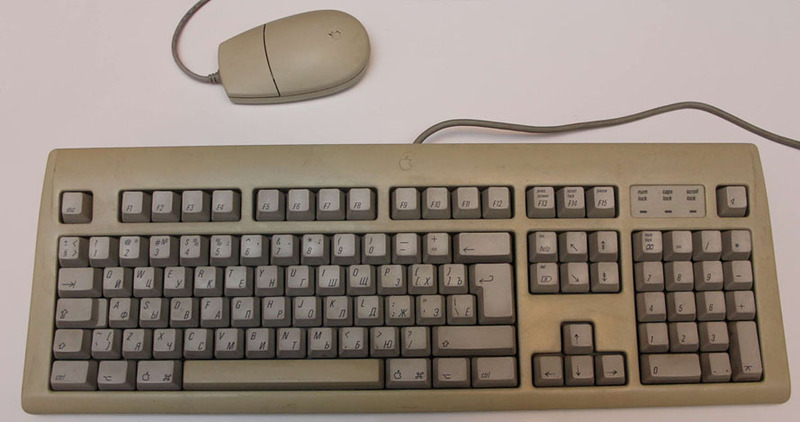

Сначала я не сразу разобрался как он включается на нем не было кнопки вкл. как на остальных маках которые мне достались, но потом, подключив клавиатуру я сумел его включить специальной кнопкой с клавиатуры (верхняя правая клавиша.). Интересная особенность мышка имеет короткий провод и втыкается в клавиатуру, а уже клавиатура подключается к компьютеру, чтобы меньше проводов свисало со стола.

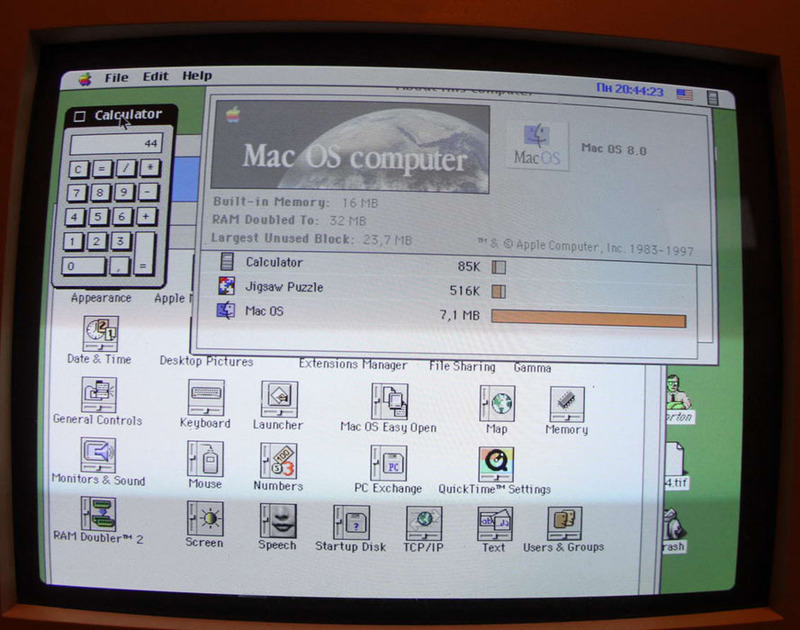

Загружается довольно-таки быстро.
К сожалению на самой машинке стоит мало софта, точней стоит только один кварк экспрес, ну и системные утилиты, даже браузера нет, по этому выйти с него в интернет не удалось. Обратите внимание на изображение на экране, уголки скруглены, это было важно для мониторов с ЭЛТ, компьютер полностью рабочий и даже издает звуки из встроенных колонок.
В целом конструкция с точки зрения дизайна очень продумана. Это самая младшая модель из доставшихся мне маков, в дальнейшем собираюсь рассказать о Power Macintosh 7500, Power Macintosh 9600, и про LaserWriter.
PS: сам я владельцем маков не являюсь, и мак ос для меня в новинку так что если что то не так написал прошу сообщать в личку.
Автор: Gazirov
