Привет, меня зовут Ваня, и вот коротенькая история о том, как я придумал и собрал одну штуку, и почему вам срочно нужно отдать мне все свои деньги. А если серьезно, это устройство для оперативного аппаратного уничтожения данных вместе с носителем. В этой статье я хочу показать результаты, получить обратную связь в комментариях и возможно, собрать предзаказы. По своей сути это аналог чеховского ружья, у которого цель выстрелить в нужный момент. Габариты 33*52*25 мм
Решаемая проблема — Вы не будете заливать конфиденциальные данные клиентов, банковские счета или информацию по производству особенно ценных изделий просто так на локальную машину, как и размещать в облаке. Так же, если требуется время от времени утилизировать неактуальную технику (например, банковская сфера)
Решение — если что‑то пойдет не по плану, у вас всегда есть красная кнопка под столом. Так же можно оборудовать все системники в офисе киллером и свести все к 1 кнопке, при нажатии все жесткие диски становятся неремонтопригодными
Слабые места
-
Уничтожать hdd во время работы – крайне неудобная задача. Которая физически решается, но экономической целесообразности нет. Размеры уничтожителей — это плюс-минус формфактор микроволновки с ценой 1-2к$. Диски нужно отключать и по одному вставлять в устройство, где магнитное поле все сотрет, ни о какой мгновенной работе речи не идет
-
если сжечь только плату электроники, то информация на дисках внутри hdd останется
Решение – использовать ssd или еще лучше raid 1 из ssd.
Рекомендации по применению
1) Учитывая, что данные с ссд сложно восстановить, даже если не ломать диск специально, я рекомендую делать из двух дисков raid 1 (простое зеркало). В случае заводского брака данные останутся на втором диске. При желании стереть информацию и сжечь носители – зеркало уничтожается.

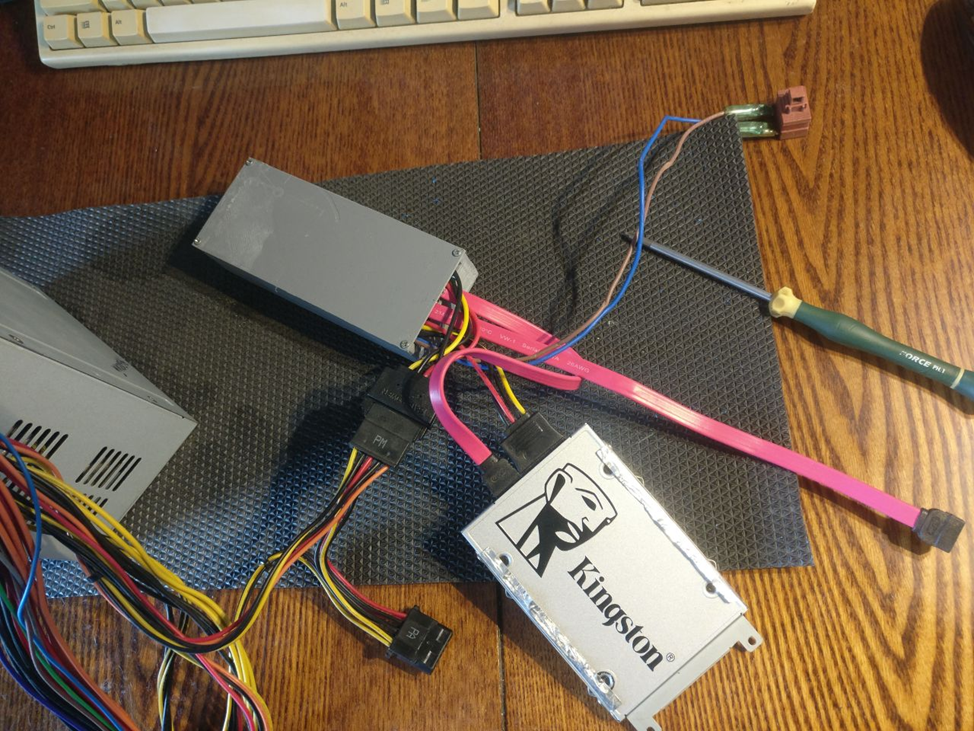

Способ подключения прост – включается по питанию в стандартные порты питания ссд и сату. Кнопка имеет стандартные ножевые клеммы
2) Данные на диске нуждаются в обязательном шифровании алгоритмом aes . (или подобными) Во время включения киллера повреждаются цепи питания (и все что у них подключено но тут нет 100% вероятности) и повреждается микроконтроллер где и хранятся ключи шифрования. Без ключей ремонтировать диск, что бы получить данные бессмысленно
Более подробно - https://habr.com/ru/articles/112733/ и https://habr.com/ru/articles/319054/
О создании

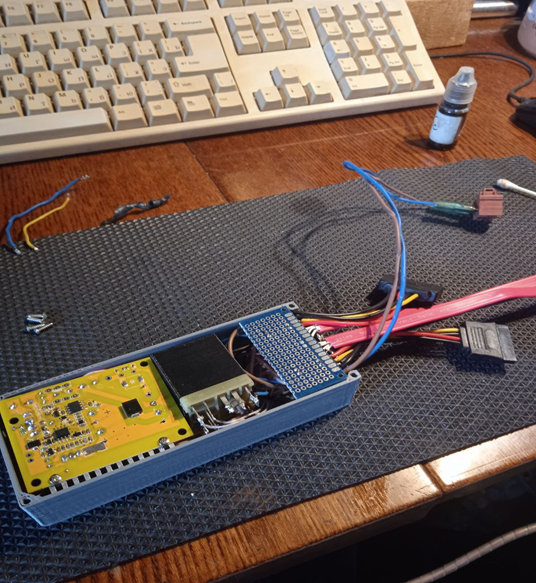

Начал работу над этим проектом в 2023 году, прототипы собирал сам: делал наброски, продумывал схему электроники, моделирование и печать корпуса. Методика тестирования была следующая –
-
Данные записываются на диск
-
Диск подвергается стиранию.
-

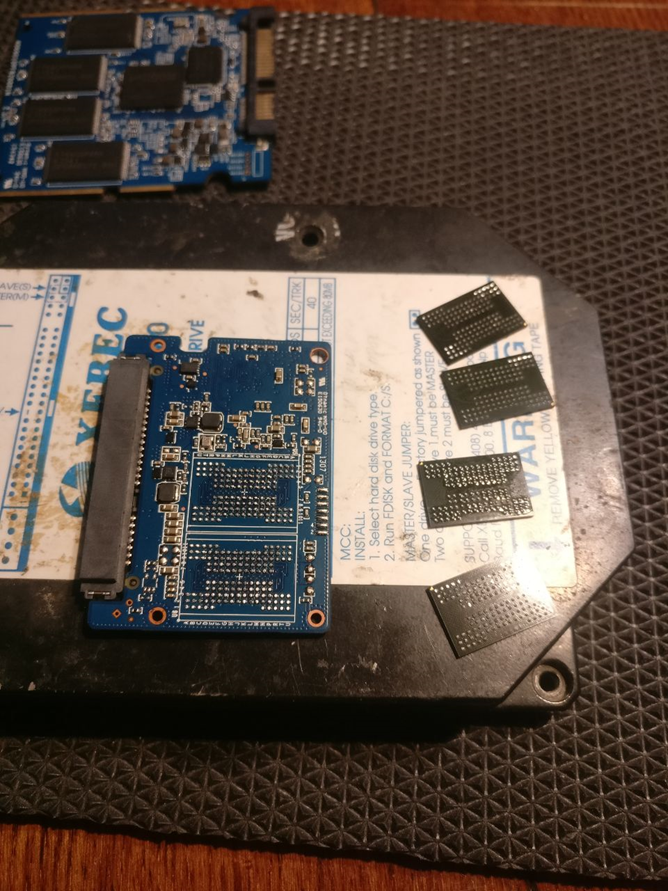

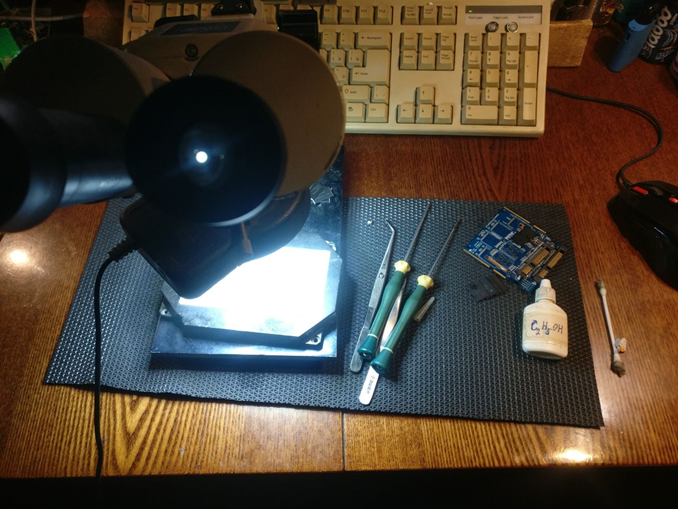

Чипы памяти выпаиваются и замеряется сопротивление на входе питания
-
Выпаивается или проверяется прямо на плате контроллер, его сопротивление по питанию и по шинам
О тестировании
Принцип работы строится на высоком напряжении, которое подается по питанию и по шине sata. Состоит из повышающего преобразователя и цепей коммутации и развязки.
-
Наличие короткого замыкания на портах контроллера – оба померли, еще бы они были живы после 400 вольт
-
Наличие короткого замыкания на банках памяти – в bga корпусе получилось, в выводном нет (удар по питанию взяла на себя понижайка)
-
Наличие короткого замыкания где то еще на плате – замеры по питанию и по шине сата выдавали 0.5-0.8ом

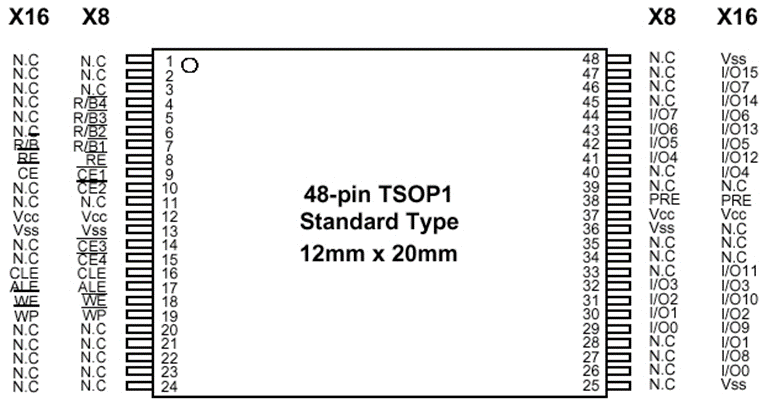

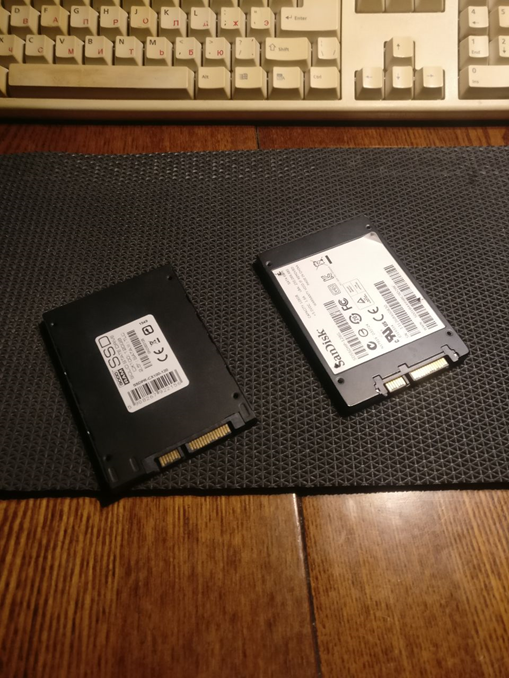

Тестировалось на диске good ram c чипами в корпусе с 48 выводами и sandisk с bga, интересовало кз между выводами vss и vсс, если там короткое замыкание, то пытаться общаться с этим чипом бессмысленно, так же как включать компьютер без блока питания.

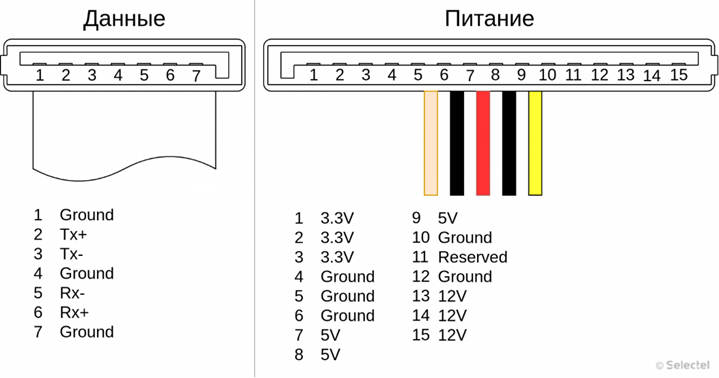

В процессе работы удар приходится по tx+ и rx+ со стороны саты и +5/+12 по питанию.
Через 2 сек после нажатия происходит самоотключение схемы, греть дальше платы смысла нет, да и электробезопасность — это важно.
Провода к кнопке могут быть длиной в несколько десятков метров, экранирования не требуется, главное — чтобы сопротивление в итоге не превышало 50 ом. Учитывая, что километр провода пвс 0. 75 имеет сопротивление 26 ом на 1 км, проблем с проведением кнопки в отдельный кабинет или на соседний этаж быть не должно.
P.S.
Это законно?
Устройство не имеет потенциально никаких незаконных функций, оно должно быть полностью легально во всех странах.
Для меня это личный проект. Это инструмент, который, как видется, нужен людям. Как производителю, мне часто приходиться создавать продукты для себя же, обычно это куча грубых печатных плат с кучей проводов на макетной плате. Это одна из немногих попыток создать привлекательный и утилитарно полезный девайс
Форма для обратной связи и предзаказов - batou2501@mail.ru
Предложения и ценные замечания буду рад прочесть в комментариях.
