Месяц назад я начал свое знакомство с IP-телефонией, а именно с Lync и Asterisk. И заметил следующую картину: в сети очень много интересных статей по практической стороне вопроса (как и что делать) и очень мало внимания уделено теории (в конце статьи приведены ссылки). Если Вы хотите разобраться с SIP, то извольте либо читать RFC 3261, либо одну из «этих толстых книг». Это, естественно, полезно, но многим хочется в начале изучить некую выжимку, а уж потом бросаться в омут с головой. Эта статья как раз для таких людей.
Чтобы не перегружать читателя, я решил разбить статью на две части. В первой части мы рассмотрим работы протокола SIP при взаимодействии двух клиентов.
Простое взаимодействие клиентов
Взаимодействие клиентов в рамках SIP чаще всего осуществляется в виде диалога.
Диалог – это равноправное взаимодействие двух User Agent (UA) в виде последовательности SIP-сообщений между ними. При этом, существуют запросы, не образующие диалогов. Однако обо всем по-порядку.
Ниже приведен пример простого взаимодействия между двумя устройствами с поддержкой SIP:
Петр хочет начать обмен сообщениями с Иваном, для этого он посылает INVITE-сообщение с данными о типе сессии (простая, мультимедиа и т.д.). Сообщения имеют следующий формат: стартовая строка, одно или несколько полей заголовка, пустая строка, обозначающая конец полей заголовка и необязательное тело сообщения.
Стартовая строка содержит метод, Request-URI и версию SIP (актуальная – 2.0). Request-URI – это SIP-адрес ресурса, которому посылается запрос.
Поля заголовков имеют следующий формат:
<Заголовок>: <Значение> <Перевод строки>
Первая строка начинается с заголовка Via. Каждое SIP-устройство, создающее или пересылающее сообщение, добавляет свой адрес в поле Via (как это происходит, я планирую показать в следующей части статьи). Обычно адрес представляет собой имя хоста, которое может быть разрешено с помощью DNS-запроса. Поле Via содержит версию SIP, знак “/”, пробел, транспортный протокол (UDP, TCP, TLS, SCTP), двоеточие, номер порта и branch – идентификатор транзакции. Ответы на этот запрос будут содержать такой же номер транзакции.
Чаще всего, значение branch начинается с “z9hG4bK”. Это значит, что запрос был сгенерирован клиентом, поддерживающим RFC 3261 и параметр уникален для каждой транзакции этого клиента.
Следующее поле, Max-Forwards, содержит относительно большое целое число. Каждый сервер SIP, который пересылает сообщение, уменьшает это число на единицу. Данное поле обеспечивает простой механизм обнаружение петель (loop).
Следом идут поля From и To, которые описывают отправителя и получателя запроса. Важно, что SIP-запросы маршрутизируются исходя из Request-URI, указанного в стартовой строке (см. выше). Это объясняется тем, что поля From и To могут быть изменены при пересылке. Если используется отображаемое имя (например, Ivan Ivanov), то SIP URI помещается внутрь пары угловых скобок. Параметр tag в поле From генерирует отправляющая сторона. В свою очередь принимающая сторона поместит свой tag в поле To.
Поле Call-ID – идентификатор вызова. Совокупность tag’ов из полей From и To и Call-ID однозначно идентифицируют данный диалог. Это необходимо, так как между клиентами может идти сразу несколько диалогов.
Следующее поле, Cseq, содержит порядковый номер запроса и название метода. В данном случае – INVTITE. Номер увеличивается с каждым новым запросом.

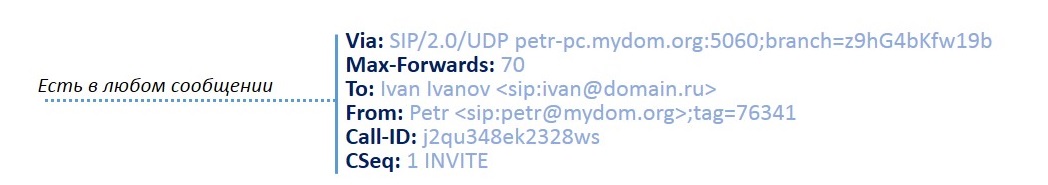

Поля Via, Max-Forwards, To, From, Call-ID и CSeq составляют минимальный необходимый набор полей заголовков SIP-сообщения.
Для сообщения INVITE также необходимо поле заголовка Contact, в котором содержится SIP URI, относящийся к коммуникационному устройству отправляющей стороны. Это поле используется, чтобы из всех устройств, которыми одновременно может пользоваться Петр, ответ был отправлен именно на данное устройство. Обратите внимание на значения полей From и Contact. Первый раз я не заметил разницу:
В сообщении присутствует опциональное поле Subject, то есть тема сообщения. Некоторые SIP-клиенты могут выводить значение этого поля на экран. Для маршрутизации и идентификации диалога поле не используется и может быть произвольным.
Поля Content-Type и Content-Length отвечают за описание тела сообщения. В данном случае будет использоваться Session Description Protocol (SDP). Размер сообщения вычисляется с учетом символов перевода строки:
Детальное описание работы протокола SDP заслуживает отдельной статьи, поэтому ниже приведена только краткая расшифровка:
В ответ на INVITE SIP-клиент Ивана отправляет два сообщения: 180 Ringing и 200 OK. Первое сообщает, что на стороне Ивана SIP-клиент подает звуковой сигнал звонка, второе – подтверждает установку диалога. Разберемся с каждым из них.

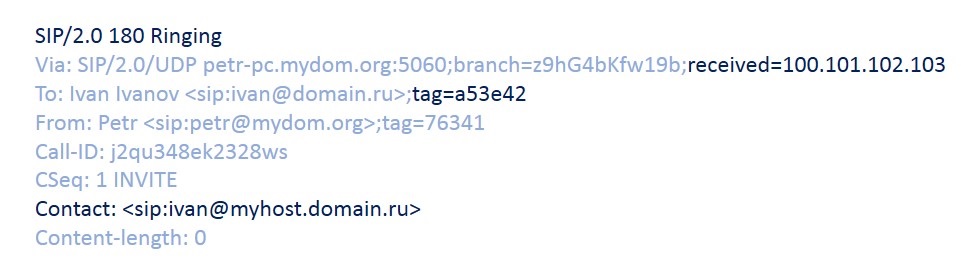

Так будет выглядеть сообщение 180 Ringing:
Бледным выделен текст, который не изменился по сравнению с сообщением INVITE.
Обратите внимание на поля заголовков To и From. Несмотря на то, что данное сообщение идет со стороны Ивана, значения полей остаются такими же, как были в первоначальном запросе (от Петра к Ивану). Это объясняется тем, что данные поля определяют направление запроса, а не сообщения.
Строка Via также перекочевала из исходного запроса, в конце строки добавлен параметр received этот параметр содержит IP-адрес, с которого пришел запрос. Обычно это адрес, который может быть получен путем разрешения URI, содержащегося в Via.
Как я и обещал, в поле To добавился tag, идентифицирующий диалог. Все последующие сообщения в рамках диалога будут содержать неизменные значения tag.
Наконец, в поле Contact содержится актуальный адрес Ивана.
Так выглядит сообщение 200 ОК, которое отправил SIP-клиент Ивана:
Думаю, смысл всех полей, относящихся к протоколу SIP теперь ясен.
В ответ на 200 ОК клиент Петра отправляет подтверждение:
Данное сообщение подтверждает, что клиента Петра успешно получил ответ от клиента Ивана. Оба клиента договорились о параметрах меди-сессии, которая будет осуществляться по протоколу RTP.
Обратите внимание, что номер последовательности CSeq все еще равен единице, но в качестве метода уже стоит ACK. Параметр Branch в поле Via содержит новый идентификатор транзакции, так как ACK, отправляемый в ответ на 200 OK считает новой транзакцией.
Теперь давайте рассмотрим, как происходит завершение медиа-сессии. Клиент Петра посылает BYE-запрос для завершение сессии:
Получив запрос на завершение сессии, клиент Ивана посылает подтверждение:
Сессия завершена.
Мы рассмотрели простой вариант работы протокола SIP. Обратите внимание, что в разные моменты времени клиенты Ивана и Петра выступали то в роли сервера, то в роли клиента, поэтому во всех SIP-клиентах должна функционировать как серверная (User Agent Server или UAS), так и клиентская часть (User Agent Client или UAC).
В следующей статье я планирую рассмотреть взаимодействие клиентов SIP с использованием Proxy-сервера и регистрацию клиентов на Proxy-сервере.
