На просторах интернета достаточно много информации о полевых транзисторах (далее ПТ) и их параметрах, но один из довольно простых, на первый взгляд, параметров, а именно – максимальный постоянный ток, который транзистор может через себя пропустить в ключевом режиме, и не сгореть – приводится в даташитах как-то размыто и неочевидно.
В статье будет рассмотрен пример расчёта максимального тока через MOSFET SQM50P03-07 (взял первый попавшийся из своей схемы), работающий в ключевом режиме, или на участке насыщения.
Сначала немного теории, чтобы понять в чём же вообще суть проблемы. Кому просто нужно посчитать ток – переходите сразу к практике.
Теория
Если кратко, то основным параметром, который ограничивает максимальный ток через ПТ, является температура, точнее её рост. Даже при работе в ключевом режиме, когда ток течёт через исток-сток, транзистор имеет некоторое сопротивление, для мощных MOSFET это значение может быть всего несколько мОм (не самое большое и не самое маленькое значение среди ПТ). При прохождении тока через такое сопротивление на нём рассеивается некоторая мощность (переходящая в тепло, транзистор нагревается), Рассеиваемая мощность прямо пропорционально зависит от пропускаемого тока.
Проблема в том, что максимальный ток (DC), как и максимальную рассеиваемую мощность, зачастую не указывают в документации напрямую, вот, например, скрин из даташита на SQM50P03-07:
Continuous Drain Current указан 50 ампер, но со сноской, что это ограничение корпуса, т.е. ток, больше чем этот, физически не может пропустить через себя сам корпус без разрушения структуры.
Maximum Power Dissipation для разных температур 150 и 50 Вт, но со сноской, что это при пропускании тока импульсами, где за 1 период 98% времени транзистор «выключен», и остальные 2% он «включен» (напомню, нас интересует постоянный ток).
Так вот, для расчёта максимального тока через ПТ, важным параметром здесь является максимальная температура. Из даташита видно, что она 175 °C (Operating Junction and Storage Temperature Range), от неё и нужно отталкиваться в расчётах. Нужно определить какой ток нагреет полупроводниковый канал транзистора до 175 °C, но дальнейшее увеличение температуры не будет происходить за счёт передачи тепла в окружающую среду (охлаждения), это и будет значение тока, которое нам нужно.
Нагревание транзистора, как и любого другого тела, процесс сложный и зависит от многих параметров. Чтобы максимально упростить связанные с тепловыми расчётами действия, вводится параметр тепловое сопротивление, т.е. способность чего-либо, препятствовать распространению тепла. Чем тепловое сопротивление больше, тем медленнее будет охлаждаться ПТ, и тем быстрее вырастет до критической температура его кристалла. Так же, чем больше разница между максимально допустимой температурой на кристалле и окружающей средой, тем дольше ПТ будет нагреваться, и тем больший ток можно будет через него пропускать.
У каждого материала тепловое сопротивление своё, а транзистор, в сою очередь, состоит из подложки (тела), на которой формируется проводящий канал, изолятора, самого корпуса, который может тоже состоять из нескольких материалов, само собой они ещё и разной толщины, что тоже влияет на передачу тепла.
Кроме того, охлаждать транзистор тоже можно по-разному, на некоторых, есть большая контактная площадка, которая припаивается к плате или крепится к радиатору, в таких случаях тепловое сопротивление минимально. Некоторые транзисторы не имеют таких площадок и контактируют с окружающей средой только через пластиковый корпус, через который отдают тепло гораздо медленнее.
В итоге получается примерно следующая схема:
где
- T (Junction) – это температура проводящего канала внутри транзистора (который и нагревается при прохождении тока);
- T (Ambient) – это температура окружающей среды (куда отводится тепло);
- RT1-RT4 – это тепловые сопротивления материалов, которые преодолевает тепловая энергия.
С тепловыми сопротивлениями, как и в электротехнике, работает правило: «общее сопротивление равно сумме последовательных сопротивлений».
Как было отмечено ранее, ПТ можно охлаждать по-разному, и все возможные варианты в даташите предусмотреть просто невозможно, однако, обычно приводятся самые распространённые:
- ПТ установлен на плате без радиатора и без всяких теплоотводящих контактных площадок (сопротивление Junction-to-Ambient);
- даётся сопротивление до подложки, Junction-to-Case (или до определённой точки на корпусе, с которой отводится тепло), а дальше, в зависимости от применения, например, к подложке крепится радиатор, тогда надо его сопротивление добавлять в систему, и сопротивление прокладки между ним и корпусом ПТ (теплоотвод может быть очень большим и принимать на себя всё тепло с транзистора, в этом случае температурой окружающей среды будет считаться температура этого радиатора).

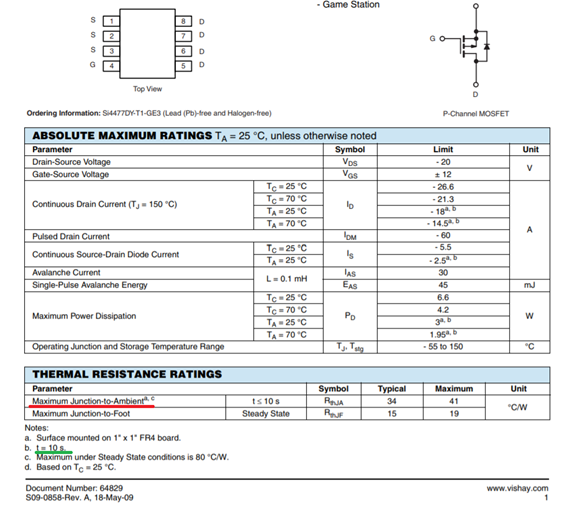

Не всегда тепловые сопротивления указываются прямо на странице с максимальными параметрами ПТ, вот, например, скрин из документации на Si4477DY:

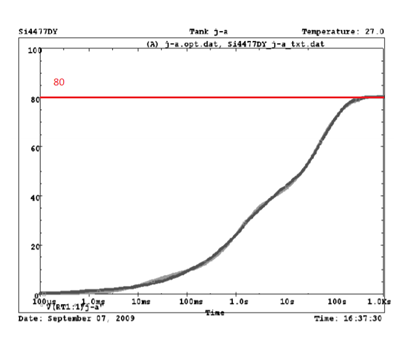

Хотя там есть параметр Junction-to-Foot, допустим, нам интересно именно тепловое сопротивление Junction-to-Ambient, а оно приведено только для времени менее 10 секунд. В таком случае, можно порыться на сайте производителя и найти модели тепловых сопротивлений. В таких документах есть график зависимости Junction-to-Ambient от времени:
Из графика видно, что после 1000 секунд, значительный рост теплового сопротивления прекращается, значит для постоянного тока можно ориентироваться на это значение, итого 80 °C/Вт – тепловое сопротивление Junction-to-Ambient.
Может не у всех фирм есть эта информация, но корпуса ПТ у всех в основном стандартные, достаточно найти данные по сопротивлениям для интересующего нас корпуса другой фирмы.
Когда разработчиком определено как именно будет охлаждаться ПТ, температура окружающей среды, в которой будет работать устройство, после этого, можно, наконец, приступить к расчёту.
Практика
Рассмотрим пример определения максимального постоянного тока через MOSFET SQM50P03-07 в ключевом режиме, который припаян к плате размером 300х300 мм (без радиатора). Плата будет работать в воздухе, при максимальной температуре 45 °C. Управлять ПТ будем, подавая на его затвор, напряжение в 5 вольт.
1. TJMAX
MOSFET греется в области сформированного проводящего канала (на подложке под изолятором и затвором), это и есть температура Tjunction (температура в месте соединения). Из даташита Operating Junction and Storage Temperature Range -55… +175, т.к. нас интересует максимальный ток, то и берём максимальную температуру, т.е. TJMAX=175°C (если не хочется, чтобы канал транзистора так грелся, то можно взять меньшее значение).
2. TA
Температура окружающей среды. Берём максимально возможную температуру, в которую транзистору придётся отдавать тепло, по начальным условиям TA=45°C.
3. RΘJA

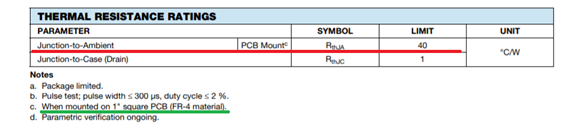

В даташите находим тепловое сопротивление проводящего канала транзистора к окружающей среде, притом ниже есть пометка, что это сопротивление актуально, если ПТ припаян к плате размерами больше 1 дюйма квадратного (в этом случае часть тепла уходит на плату, и при таких её размерах, с транзистора осуществляется необходимый теплоотвод):
Таким образом, RΘJA= 40 °C/Вт.
4. RDS(ON)
Максимальное сопротивление drain-source (сток-исток), при определённом управляющем напряжении на затворе. Информацию можно взять из таблицы, но там приводятся значения сопротивления канала только при напряжениях затвора в 10В и 4.5В, а у нас по плану 5 вольт. Разница, конечно, небольшая, можно взять и 4.5В:
Лучше всё-так найти в даташите график зависимости сопротивления канала от приложенного к затвору напряжения:
Нужно обратить внимание на то, что в случае с таблицей, данные приводятся для TC = 25 °C (температура подложки), а в случае с графиком есть 2 варианта: TJ = 25 °C и TJ = 150 °C (температура канала). В выбранном примере канал будет греться до 175°C (как было определено в первом пункте расчёта). Получается, что в данный момент лучше пользоваться не таблицей, а графиком, для определения сопротивления канала, т.к. данное в таблице значение при TC = 25 °C – это не то, что нам сейчас интересно.

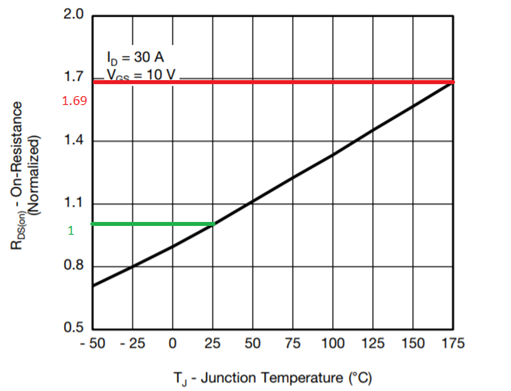

Итак, 8 мОм (0,008 Ом) – это сопротивление канала при его температуре 25 °C. Чтобы определить сопротивление при температуре TJMAX=175°C ищем график зависимости нормализованного сопротивления канала от его температуры:
По горизонтальной оси здесь температура соединения, а по вертикальной коэффициент приращения к сопротивлению. Можно заметить, что при 25 °C он равен 1 (величина безразмерная), т.е. то значение, которое ранее было определено (8 мОм), находится на этом уровне. При температуре 175 °C, коэффициент равен примерно 1,69.
Чтобы найти сопротивление канала при TJ=175°C, нужно умножить сопротивление при 25 °C на коэффициент при 175°C. Получаем 0,008 * 1,69 = 13,52 мОм. RDS(ON)=13,52 мОм (0,01352 Ом).
5. IDMAX
Теперь можно по формуле ниже, определить максимальный ток (DC), который может пропустить транзистор:
Получаем 15,504 ампера.
Однако расчёты с использованием тепловых моделей, основанных на тепловых сопротивлениях, имеют погрешность, которая возникает вследствие упрощения тех самых моделей. Поэтому рекомендуется делать запас по току хотя бы 20 %. Делаем последний расчёт и получаем 12,403 ампера. Это и есть то значение тока, которое SQM50P03-07 может через себя пропустить в режиме насыщения и не сгореть, при заданных выше начальных условиях.
Обратите внимание, как значение в 12 А, отличается от того, что обозначено на первых страницах даташита (50 А, 150 А), такие цифры поначалу сбивают с толку, если не разобраться со всеми нюансами.
В заключении пару слов о Safe Operating Area, это диаграмма, показывающая зоны нормальной работы транзистора в разных режимах. Для того же SQM50P03-07 в даташите есть SOA, однако, как можно заметить, она приведена для окружающей среды, температурой в 25 °C (не наш случай)
К тому же, далеко не во всех даташитах есть прямая, ограничивающая зону работы по DC, хотя, для грубой оценки, можно использовать и эти данные.
Автор: StarGater
