Сложно о простом. Как работает интернет. Часть 1. Что такое коммутатор, маршрутизатор и примеры работы простых сетей

Приветствую, коллеги! Меня зовут @ProstoKirReal. Мне бы хотелось с вами обсудить как работает интернет от кабелей на витой паре, соединяющие простые локальные сети до подводных коммуникационных кабелей соединяющие между собой континенты и основные операторские сети.

Поскольку в одной статье невозможно охватить всю тему целиком, я разделю подготовленный материал на несколько частей. Сегодня мы начнем с базовых понятий.

Важно понимать, что разобраться во всех аспектах этой темы сложно, так как существуют узкие специализации и знания, недоступные обычному сетевому инженеру. Я не буду углубляться в историю интернета или рассказывать о классах IP-адресов и других устаревших концепциях. Вместо этого я сосредоточусь на том, как работает интернет в настоящее время.

В этом цикле статей я не стану учить вас настраивать оборудование и проектировать сети. Я расскажу об основных (и не только) принципах построения сети, а также о функционировании сети и сетевых протоколов в стеке TCP/IP.

Я буду часто ссылаться к предыдущим статьям, где уже описывал сетевые протоколы. Это позволит мне сократить объемный текст.

❯ Зачем нужна эта статья?

Данная статья нужна нам для того, чтобы разобраться в базовых знаниях и разобрать:

- что такое коммутатор, маршрутизатор, их основные различия и зачем они нужны;
- примеры работы простых сетей, с помощью сетевых концентраторов (хабов) и коммутаторов.

❯ Что такое коммутатор, маршрутизатор?

Когда мы задаем вопрос в поисковике: «Чем отличается коммутатор от маршрутизатора?», то один из самых распространенных ответов, который можно найти в интернете (например, на Mail.ru), звучит так:

в функционале. маршрутизатор - маршрутизирует, коммутатор - коммутирует. все просто:)))

Это, пожалуй, самый краткий и ёмкий ответ на данный вопрос.

Однако если подойти к вопросу серьезно, необходимо разобраться в понятиях коммутации и маршрутизации.

Коммутаторы (switch) и маршрутизаторы (router) — это два ключевых устройства в сетевых инфраструктурах, которые выполняют разные, хотя и пересекающиеся, задачи. Разберемся в их функциях, особенностях и причинах появления, а также рассмотрим современные реалии, в которых их функциональность все больше пересекается.

Зачем появились маршрутизаторы

Исторически маршрутизаторы появились для соединения сетей с разными технологиями передачи данных. В начале эры сетей существовало множество локальных сетей (LAN) с различными стандартами: Ethernet, Token Ring, модемные пулы и другие. Эти сети были физически и логически разобщены, поскольку каждая из них использовала свои протоколы адресации и методы передачи данных.

Для решения этой проблемы была введена абстракция в виде IP-адреса — универсального протокола, не привязанного к физическому носителю. Маршрутизаторы стали устройствами, способными связывать сети с разными технологиями передачи данных, обеспечивая маршрутизацию на основе IP-адресов.

Основные функции

1. Коммутаторы:

   • работают преимущественно на уровне 2 модели OSI (канальный уровень);

   • создают таблицы MAC-адресов, которые определяют, через какой физический порт отправлять трафик;

   • обеспечивают коммуникацию внутри одной локальной сети (LAN).

2. Маршрутизаторы:

   • работают на уровне 3 модели OSI (сетевой уровень);

   • используют таблицы маршрутизации для определения оптимального пути передачи данных;

   • обеспечивают связь между разными сетями, в том числе с разными технологиями (Ethernet, Frame Relay, ATM, DSL);

   • используют протоколы маршрутизации, такие как OSPF, BGP, IS-IS.

Совместная работа коммутаторов и маршрутизаторов

• Коммутаторы обеспечивают быстрый обмен данными внутри сети.

• Маршрутизаторы соединяют локальную сеть с другими сетями, например, с интернетом, обеспечивая связь с серверами.

❯ Современные тенденции

Раньше этих различий хватало для определения работы коммутатора и маршрутизатора, но в современных устройствах все эти функции часто объединяются в L3-коммутаторах, которые совмещают преимущества обоих типов устройств.
На данный момент различия между ними размыто, так как коммутаторы L3 и L3+ (Multiplayer switch) могут выполнять часть функционала маршрутизатора и маршрутизатор может иметь дополнительные физические порты для подключения локальных сетей.

❯ Рассмотрим различия между устройствами

L2-коммутаторы (канальный уровень)

❯ Особенности

• Рабочий уровень: работают на 2 уровне модели OSI (канальный уровень).

• Функциональность: обеспечивают передачу данных внутри одной локальной сети (LAN), используя таблицу MAC-адресов для маршрутизации кадров Ethernet.

• Ограничения: не способны маршрутизировать трафик между разными VLAN или подсетями.

❯ Плюсы

• Простая настройка.

• Высокая производительность для однорангового (peer-to-peer) соединения.

❯ Минусы

• Отсутствие поддержки IP-адресации.

• Не подходит для сложных сетевых структур с множеством VLAN.

L3-коммутаторы (сетевой уровень)

❯ Особенности

• Рабочий уровень: работают на 3 уровне модели OSI (сетевой уровень).

• Функциональность:

  • выполняют функции коммутатора (L2) и маршрутизатора (L3);

  • поддерживают маршрутизацию между VLAN через интерфейсы SVI (Switch Virtual Interface);

  • поддерживают IP-адресацию и статическую маршрутизацию.

❯ Плюсы

• Универсальность.

• Встроенная поддержка маршрутизации.

❯ Минусы

• Ограниченные возможности динамической маршрутизации (по сравнению с маршрутизаторами). Обычно используется «межвлановая» маршрутизация, когда ip-адрес назначается на VLAN, а не на саб-интерфейс.

• Более сложная настройка по сравнению с L2-коммутаторами.

L3+ коммутаторы (расширенные возможности сетевого уровня)

❯ Особенности

• Рабочий уровень: также работают на 3 уровне, но с функциями, приближенными к маршрутизаторам.

• Функциональность:

  • полноценная поддержка динамических протоколов маршрутизации (OSPF, BGP, EIGRP);

  • расширенные функции управления трафиком: ACL, QoS, NAT;

  • некоторые модели поддерживают MPLS для оптимизации передачи данных.

❯ Плюсы

• Возможности динамической маршрутизации.

• Более высокий уровень управления сетью.

❯ Минусы

• Стоимость.

• Сложность настройки.

Маршрутизаторы (Router)

❯ Особенности

• Рабочий уровень: работают на 3 уровне модели OSI и выше.

• Функциональность:

❯ Плюсы

• Поддержка работы в глобальных сетях (WAN).

• Высокий уровень безопасности.

❯ Минусы

• Не предназначены для высокоскоростного L2-коммутирования.

• Могут вызывать дополнительные задержки в локальных сетях.

❯ Сравнительная таблица

• L2-коммутаторы идеально подходят для небольших сетей, где маршрутизация не требуется.

• L3-коммутаторы — оптимальное решение для сетей с VLAN и умеренной сложностью.

• L3+ коммутаторы находят применение в крупных и сложных инфраструктурах с необходимостью динамической маршрутизации.

• Маршрутизаторы — необходимы для соединения локальных сетей с внешними сетями, но не заменяют коммутаторы внутри LAN.

Каждое устройство имеет свои уникальные сильные стороны и применяется в зависимости от масштабов и требований сети.

Хотя изначально коммутаторы и маршрутизаторы выполняли строго разные задачи, современное развитие сетевых технологий привело к значительному пересечению их функций.

Однако ключевые различия сохраняются: маршрутизаторы лучше подходят для связи между сетями с различными технологиями и для управления сложными топологиями, тогда как коммутаторы оптимизированы для высокой пропускной способности и коммутации в рамках одной сети. Выбор между этими устройствами зависит от конкретных задач и архитектуры сети.

❯ Что такое сеть?

Что же такое сеть? Если соединить два компьютера между собой, назначить им IP-адреса, будет ли это сетью? Ответ прост: да, это уже локальная сеть.

Сеть — это соединение двух и более компьютеров, устройств или других компонентов для обмена информацией.

Как только мы подключаем устройства к домашнему маршрутизатору, они становятся частью локальной сети. Маршрутизатор служит шлюзом по умолчанию для всех подключенных устройств и направляет пакеты данных для выхода в интернет.

Но пока не будем забегать вперед, начнем с самого простого — с двух соединенных между собой компьютеров.

❯ Рассмотрим самую простую сеть

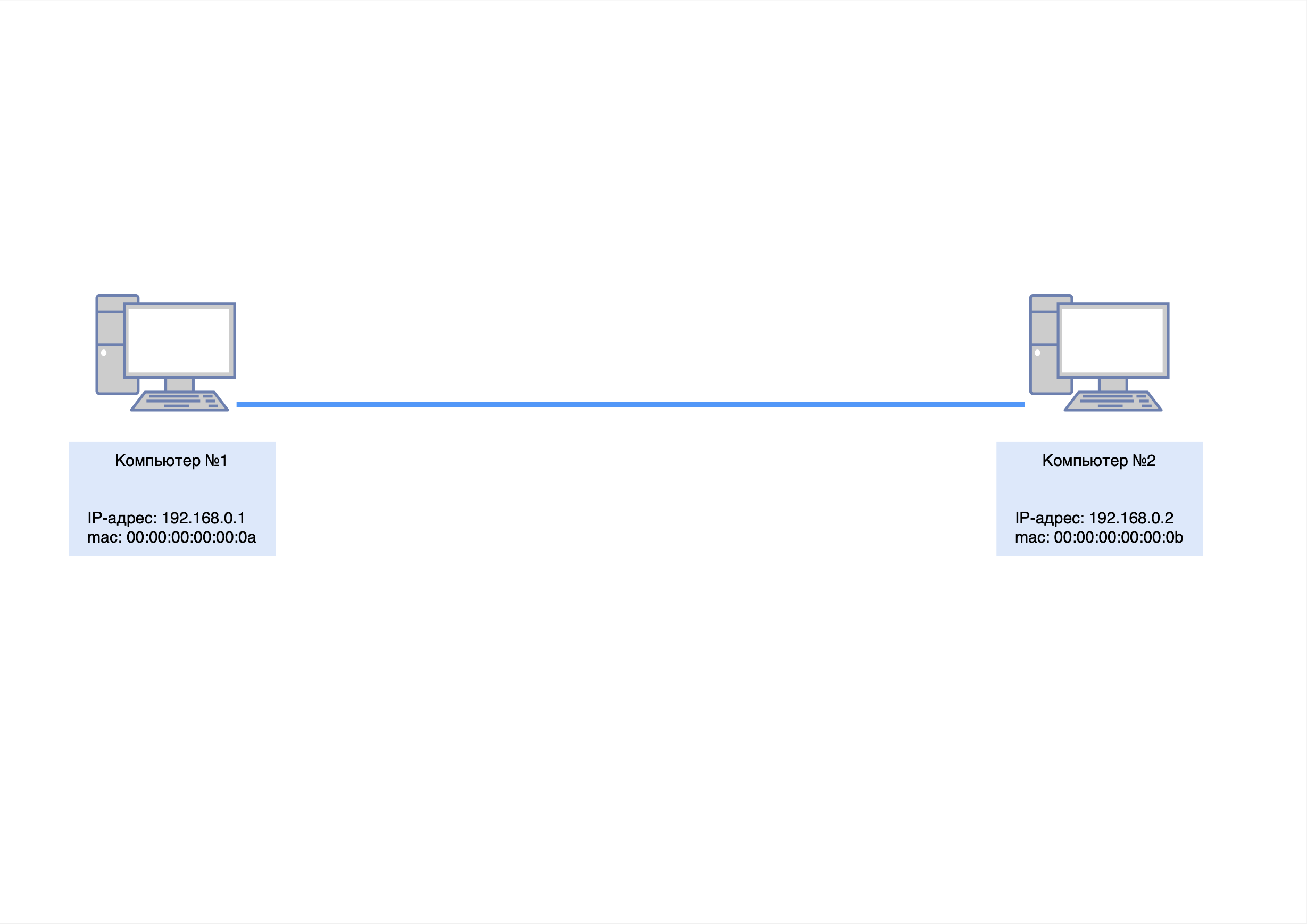

Предположим, у нас есть два компьютера. Компьютер №1 имеет mac-адрес 00:00:00:00:00:0a, а компьютер №2 — 00:00:00:00:00:0b.

Мы назначаем компьютеру №1 IP-адрес 192.168.0.1, а компьютеру №2 — IP-адрес 192.168.0.2. Затем мы соединяем их сетевые карты «напрямую» с помощью витой пары.

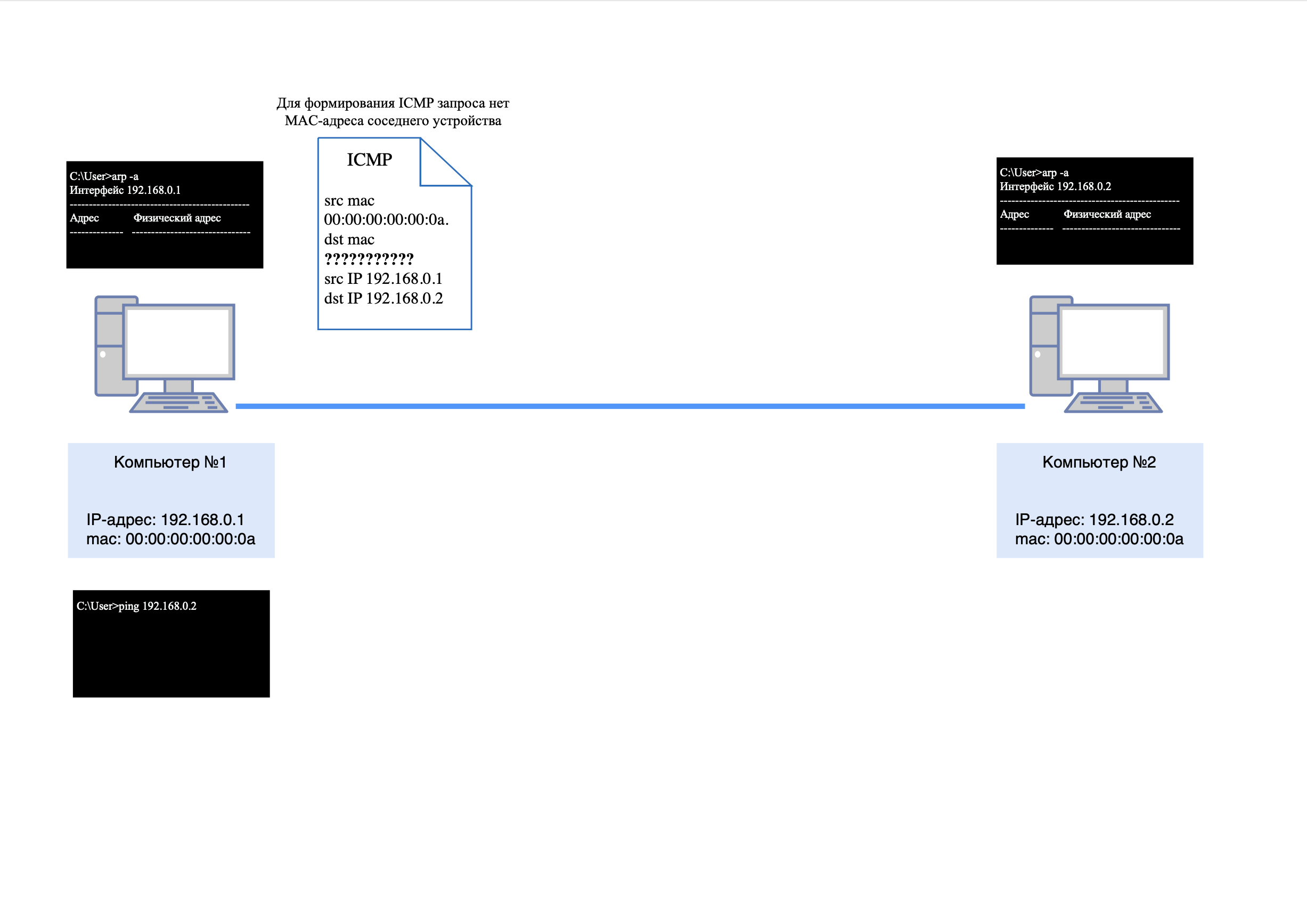

 Чтобы проверить доступность соседнего компьютера, можно использовать утилиту «ping» и отправить запрос на него.

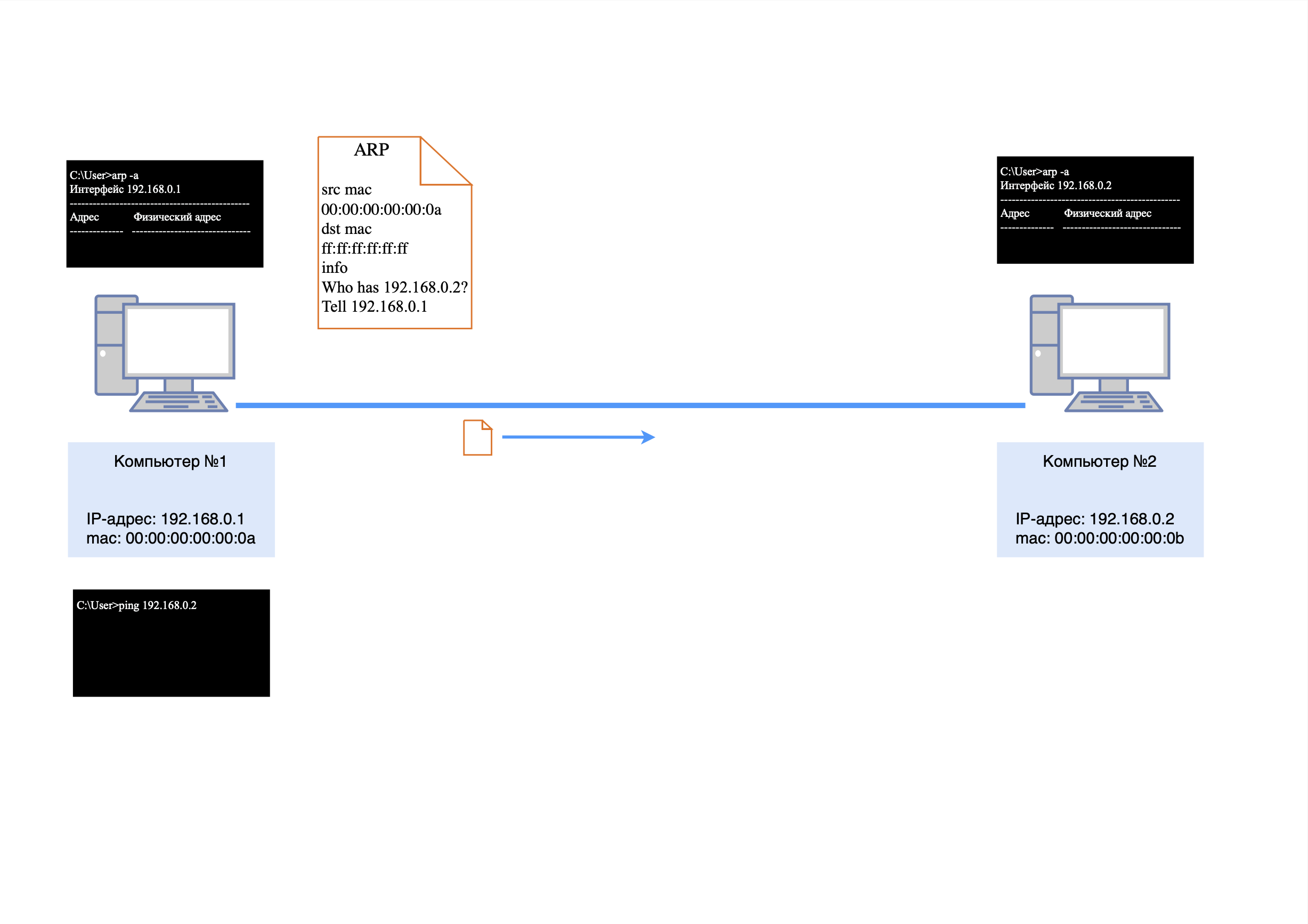

Первым делом компьютер №1 отправит широковещательный запрос в сеть, чтобы узнать, кто такой 192.168.0.2.

Пакет будет выглядеть следующим образом:

• src mac-адрес 00:00:00:00:00:0a;

• dst mac-адрес ff:ff:ff:ff:ff:ff (широковещательный mac-адрес);

• IP-адресов не будет, так как ARP работает на уровне L2;

• в теле пакета будет информация: кто такой 192.168.0.2, спрашивает 192.168.0.1.

После того как ARP-ответ будет получен компьютером №2, он сохранит в своей ARP-таблице информацию о IP и mac-адресе компьютера №1.

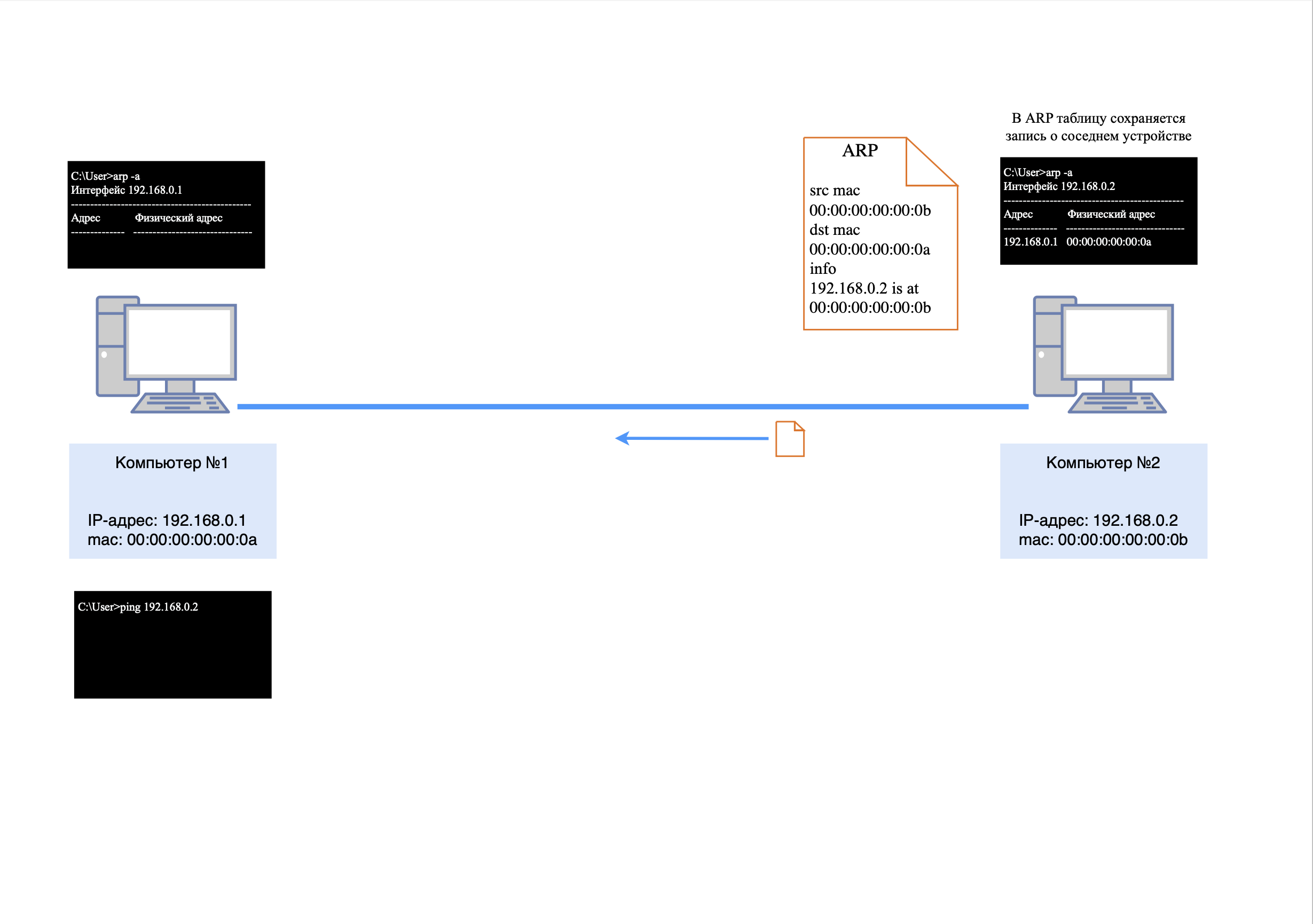

Теперь компьютеру необходимо отправить ARP-ответ.

Пакет будет выглядеть следующим образом:

• src mac-адрес 00:00:00:00:00:0b;

• dst mac-адрес 00:00:00:00:00:0a;

• IP-адресов не будет, так как ARP работает на уровне L2;

• в теле пакета будет информация: у IP-адреса 192.168.0.2 mac-адрес - 00:00:00:00:00:0b.

После того как ARP-ответ поступит к компьютеру №1, он сохранит в своей ARP-таблице информацию о IP и mac-адресе компьютера №2.
Теперь для формирования ICMP-запроса известна вся информация, и от компьютера №1 будет сформирован следующий пакет:

• src mac-адрес 00:00:00:00:00:0a;

• dst mac-адрес 00:00:00:00:00:0b;

• src IP-адрес 192.168.0.1;

• dst IP-адрес 192.168.0.2

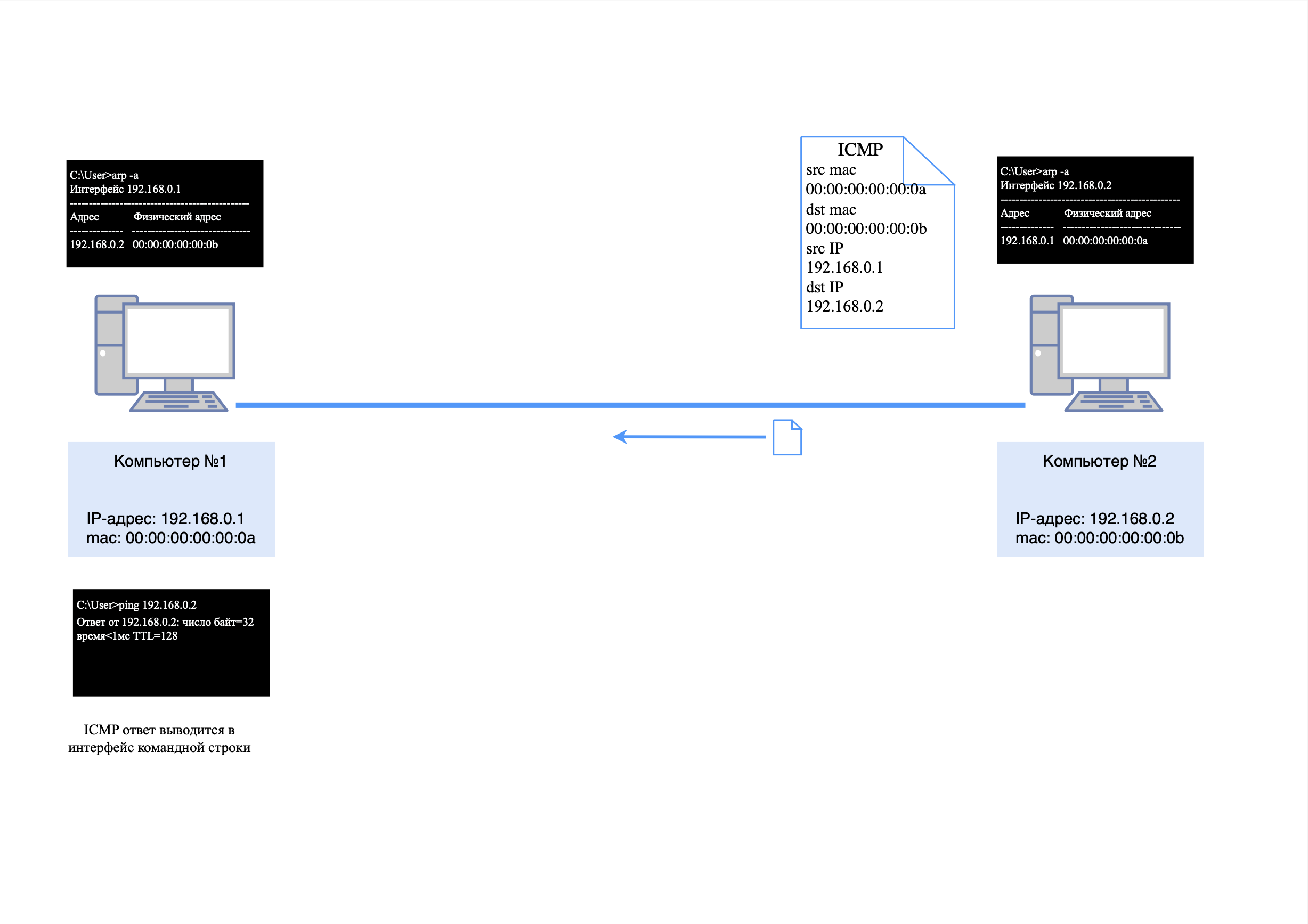

После того как ICMP-запрос поступит на компьютер №2, тот отправит ICMP-ответ, так как уже знает mac-адрес соседнего устройства из своей ARP-таблицы.

Ответ будет выглядеть следующим образом:

• src mac-адрес 00:00:00:00:00:0b;

• dst mac-адрес 00:00:00:00:00:0a;

• src-IP-адрес 192.168.0.2;

• dst-IP-адрес 192.168.0.1;

• в теле пакета будет служебная информация для ICMP-протокола.

После того как все эти пакеты прошли свой не долгий путь, в утилите «ping» появится первое сообщение о доступности соседнего устройства.

❯ Три компьютера и сетевой концентратор (Hub)

❯ Что если нам нужно подключить больше компьютеров к одной сети?

Для этого в простых сетях используют сетевой концентратор, он же hub/хаб.

❯ Как работает хаб?

Хаб передает данные, поступающие на один из его портов, на все остальные порты, что позволяет устройствам в локальной сети обмениваться информацией без сложной настройки. Однако такой подход имеет свои плюсы и минусы.

❯ Плюсы и минусы использования хаба

Хаб — это недорогое сетевое устройство, которое подходит для соединения небольших локальных сетей. Однако, если в сети используется большое количество устройств, возникают проблемы.

Современные сети используют коммутаторы (switch), которые работают на уровне L2, что позволяет им направлять пакеты только устройствам-адресатам.

❯ Пример работы хаба

Предположим, у нас есть хаб и три компьютера с IP-адресами:

• компьютер №1: 192.168.0.1;

• компьютер №2: 192.168.0.2;

• компьютер №3: 192.168.0.3.

Все три компьютера подключены к хабу. Теперь, если мы с компьютера №1 отправим запрос «ping» на компьютер №2, то процесс будет происходить следующим образом.

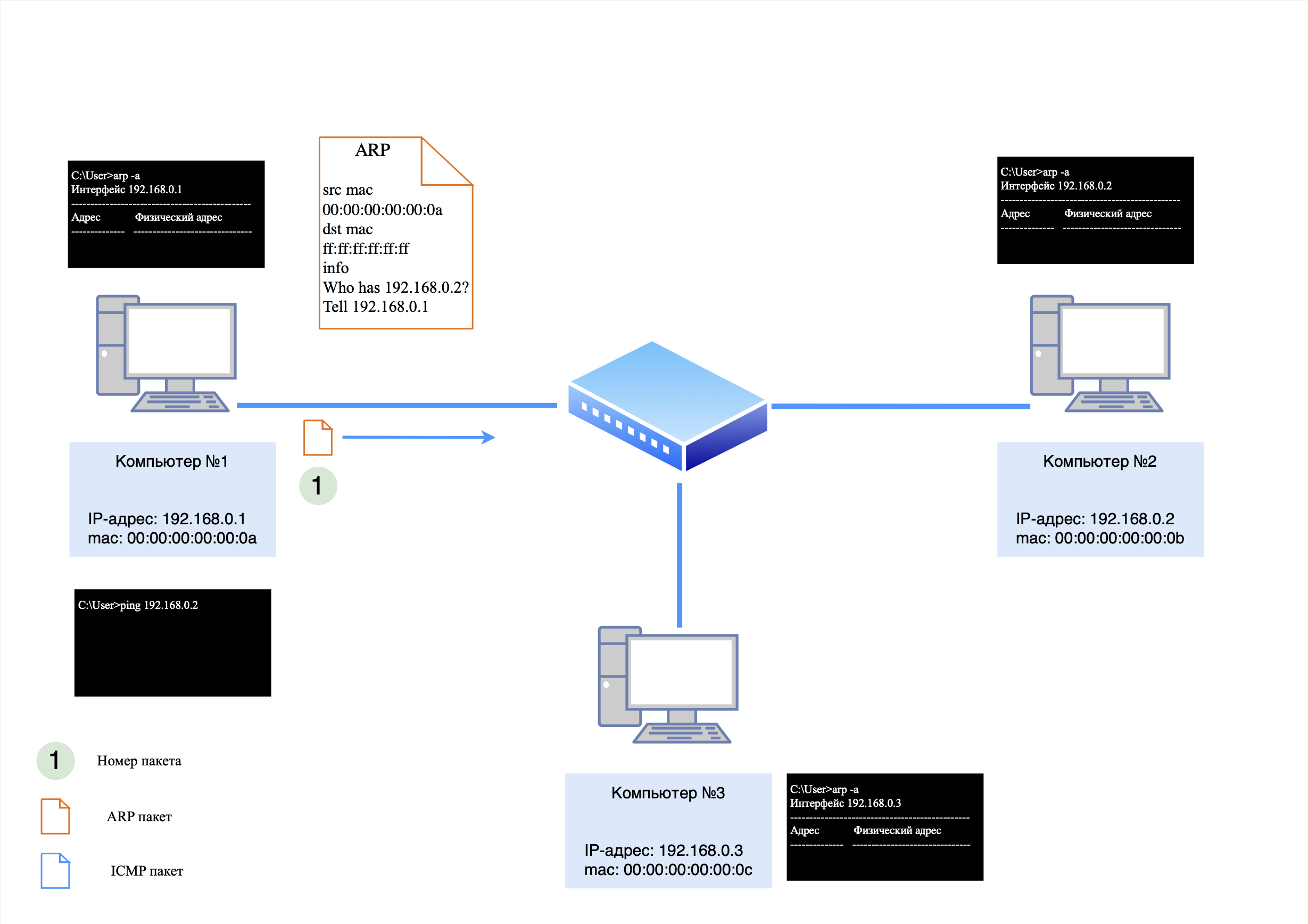

Шаг 1. ARP-запрос

Компьютер №1 сначала отправит ARP-запрос в сеть, чтобы узнать MAC-адрес компьютера №2. Этот запрос будет выглядеть так:

• src MAC-адрес: 00:00:00:00:00:0a;

• dst MAC-адрес: ff:ff:ff:ff:ff:ff (широковещательный адрес);

• IP-адреса в пакете отсутствуют, так как ARP работает на уровне L2.

Действия хаба

Хаб получит этот пакет через порт, к которому подключен компьютер №1, и передаст его на все остальные порты, кроме порта-отправителя. Таким образом, ARP-запрос поступит как на компьютер №2, так и на компьютер №3. Компьютеры №2 и №3 сохранят в ARP-таблице запись о компьютере №1, так как запрос был широковещательным. Однако ответит на него только компьютер №2, так как IP-адрес в запросе соответствует его собственному.

Ответ от компьютера №2

Компьютер №2 отправит ARP-ответ, который пройдет через хаб и будет доставлен компьютеру №1. Компьютер №3 проигнорирует этот ответ, так как он не предназначен ему.

ARP-ответ будет выглядеть следующим образом:

• src MAC-адрес: 00:00:00:00:00:0b;

• dst MAC-адрес: 00:00:00:00:00:0a;

• IP-адреса в пакете отсутствуют, так как ARP работает на уровне L2.

Шаг 2. ICMP-запрос и ответ

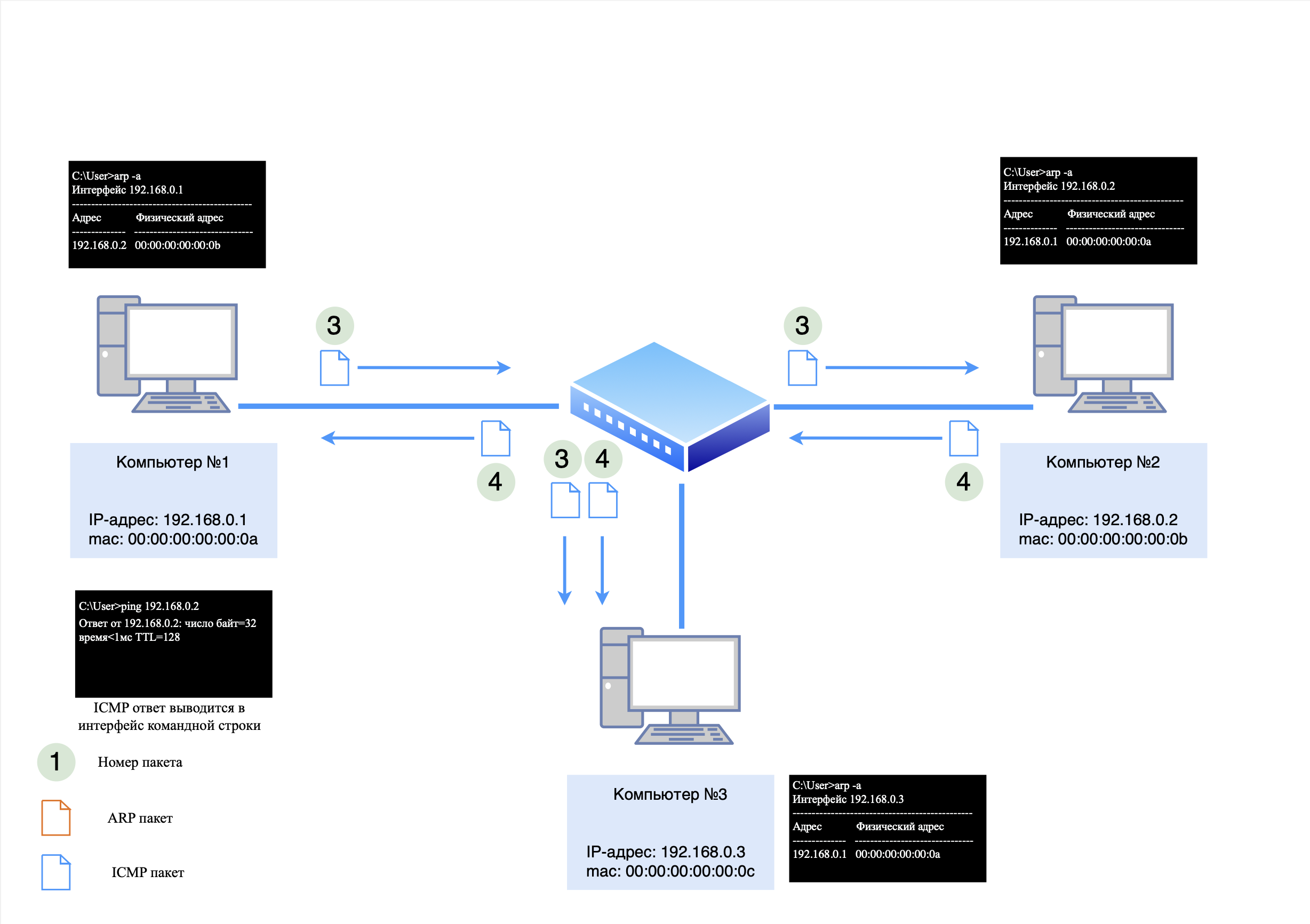

После завершения ARP-обмена компьютер №1 сформирует ICMP-запрос и отправит его на компьютер №2. Запрос и последующий ответ будут переданы аналогичным образом через хаб, но пакеты также дойдут до всех устройств в сети, создавая дополнительную нагрузку.

❯ Особенности работы ARP в сети с хабом

В такой схеме:

1. Компьютеры №1 и №2 знают о существовании друг друга;

2. Компьютер №3 знает о компьютере №1, так как получил его ARP-запрос, но не знает о компьютере №2.

Небольшое пояснение почему

Компьютер №3 знает о Компьютере №1 из своей ARP-таблицы, но не знает о Компьютере №2 по следующим причинам:

1. Обработка ARP-запросов.

   ARP-запросы обрабатываются операционной системой компьютера, а не сетевой платой. Однако, поскольку ARP-запрос имеет широковещательный MAC-адрес назначения (ff:ff:ff:ff:ff:ff), он достигает всех устройств в локальной сети и принимается сетевой платой;

2. Сохранение записи в ARP-таблице.

   Хотя Компьютер №3 получает ARP-запрос, адресованный другому IP-адресу (например, Компьютеру №1), он не отвечает на него. Однако информация из тела пакета (IP-адрес и MAC-адрес Компьютера №1) может быть сохранена в ARP-таблице Компьютера №3 как часть пассивного процесса обучения;

3. Отбрасывание ARP-ответа.

   ARP-ответ, отправленный Компьютером №1, также достигает Компьютера №3. Однако, поскольку MAC-адрес назначения в этом пакете не совпадает с MAC-адресом сетевой карты Компьютера №3, пакет отбрасывается сетевой платой на аппаратном уровне. В результате информация о Компьютере №2 не попадает в ARP-таблицу Компьютера №3.

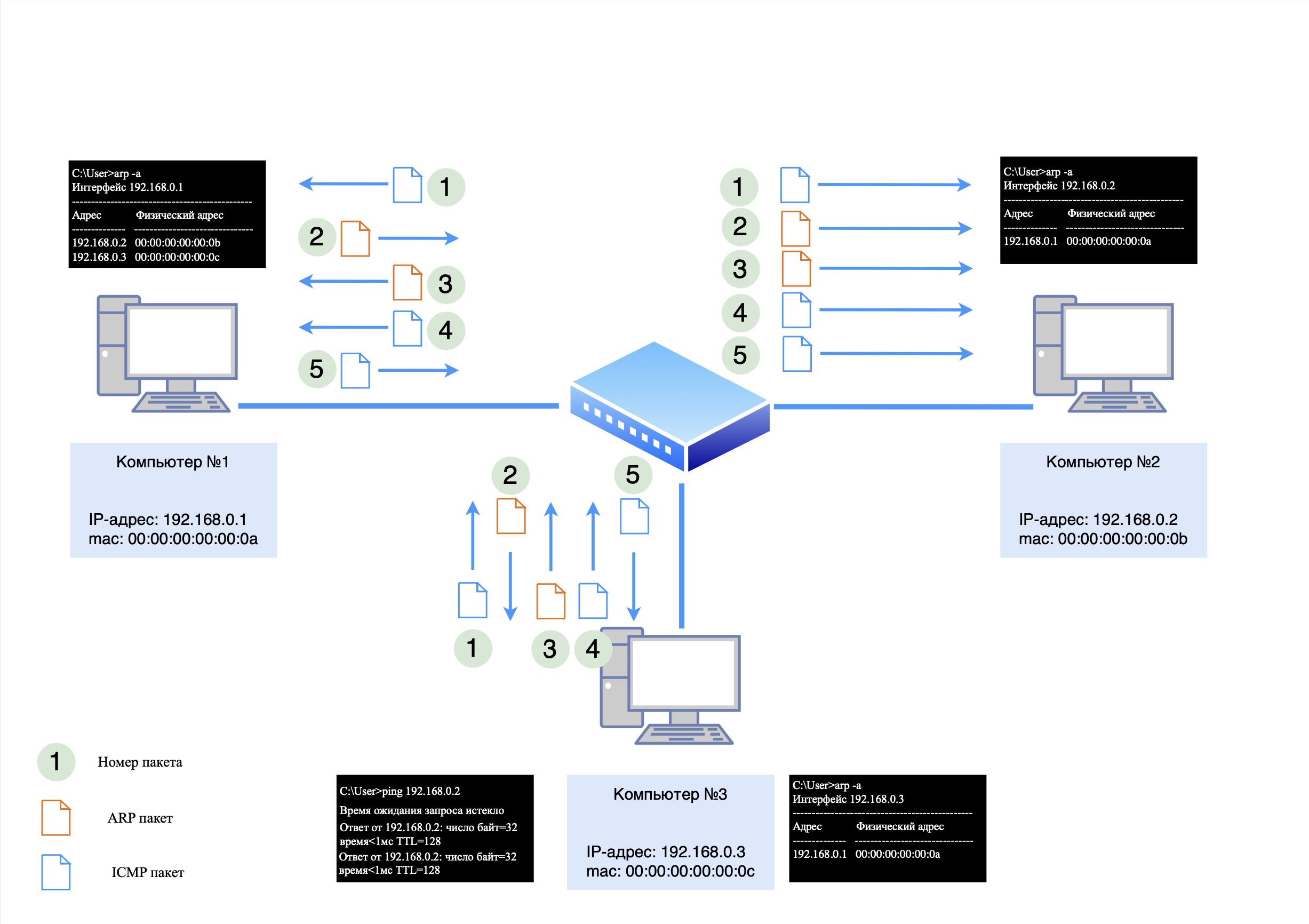

Если мы попытаемся «пингануть» с компьютера №2 компьютер №3, произойдет ARP-обмен, как в примере выше. Однако если мы попытаемся с компьютера №3 «пингануть» компьютер №1, процесс будет следующим:

1. Компьютер №3, зная MAC-адрес компьютера №1 из своей ARP-таблицы, сразу отправит ICMP-запрос;

2. Компьютер №1, не имея записи о компьютере №3, отбросит запрос и отправит широковещательный ARP-запрос;

3. После получения ARP-ответа от компьютера №3 компьютер №1 сможет ответить на ICMP-запрос;

4. Компьютер №3 отправит новый ICMP-запрос, на который компьютер №1 успешно ответит.

Когда мы запускаем утилиту «ping», некоторые пакеты теряются. Это происходит из-за того, что требуется ARP-обмен данными между всеми промежуточными устройствами. Именно поэтому возникает необходимость в обмене данными с использованием протокола ARP между всеми устройствами, находящимися между источником и получателем данных.

❯ Три компьютера и L2 коммутатор

❯ Как обеспечить стабильность работы сети и исключить коллизии?

Ответ прост: использовать L2-коммутатор.

❯ Принцип работы L2-коммутатора

Коммутатор работает на канальном уровне модели OSI и использует MAC-адреса для пересылки данных. Рассмотрим на примере, как это происходит.

Устройства в сети:

• компьютер №1: 192.168.0.1;

• компьютер №2: 192.168.0.2;

• компьютер №3: 192.168.0.3;

• коммутатор №1: MAC-таблица изначально пуста.

Шаг 1. ARP-запрос

Когда компьютер №1 отправляет запрос «ping» на компьютер №2, он сначала формирует ARP-запрос для определения MAC-адреса получателя. Этот запрос поступает на коммутатор, который, не имея записей в MAC-таблице, рассылает его на все активные порты, кроме порта-отправителя.

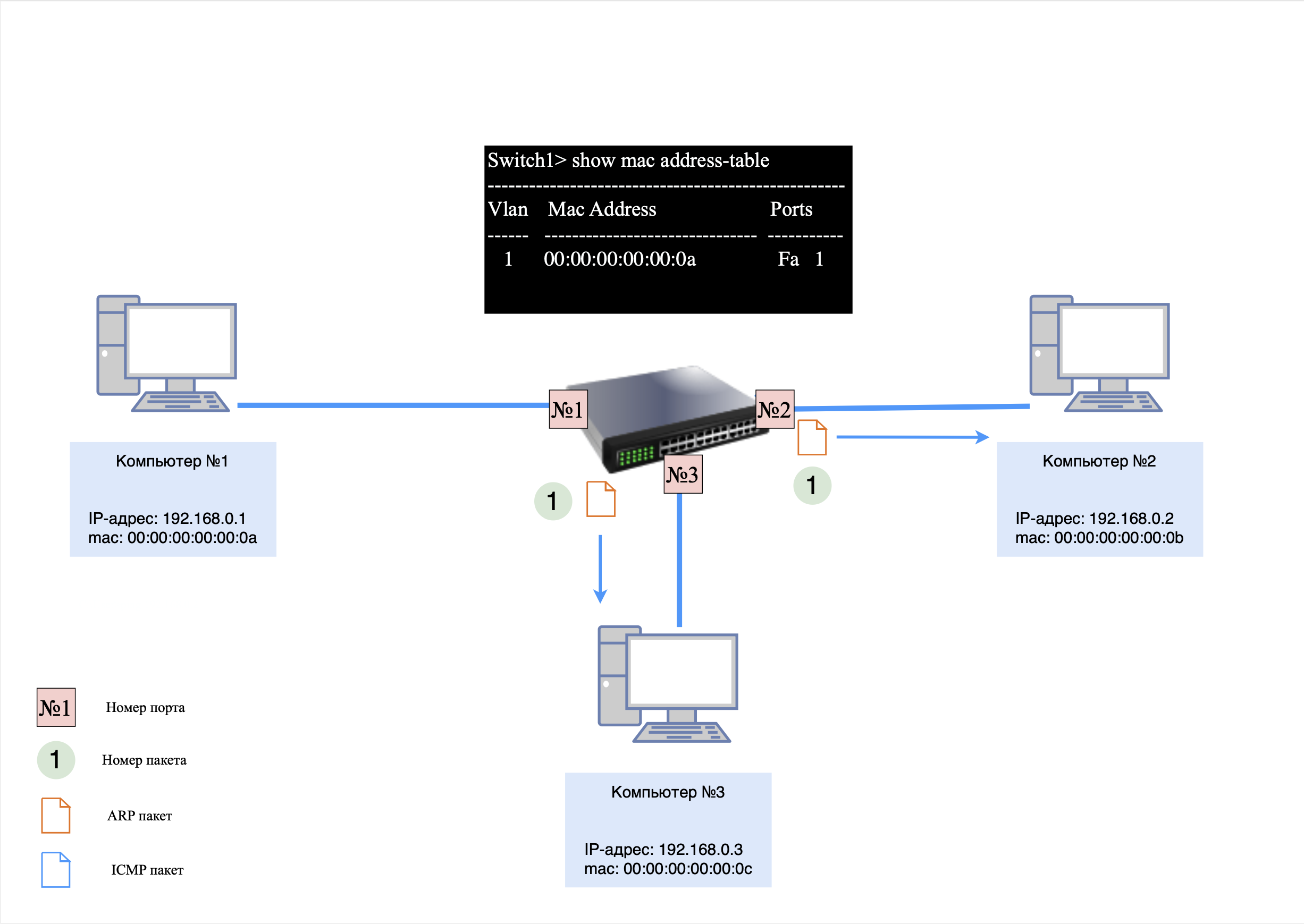

Действия коммутатора:

• Коммутатор добавляет в свою MAC-таблицу запись о компьютере №1, связав его MAC-адрес с портом, через который пришел запрос;

• ARP-запрос доставляется компьютерам №2 и №3.

Ответы компьютеров:

• Компьютер №2, распознав свой IP-адрес, отправляет ARP-ответ;

• Компьютер №3 игнорирует запрос, но сохраняет запись о MAC-адресе компьютера №1 в своей ARP-таблице.

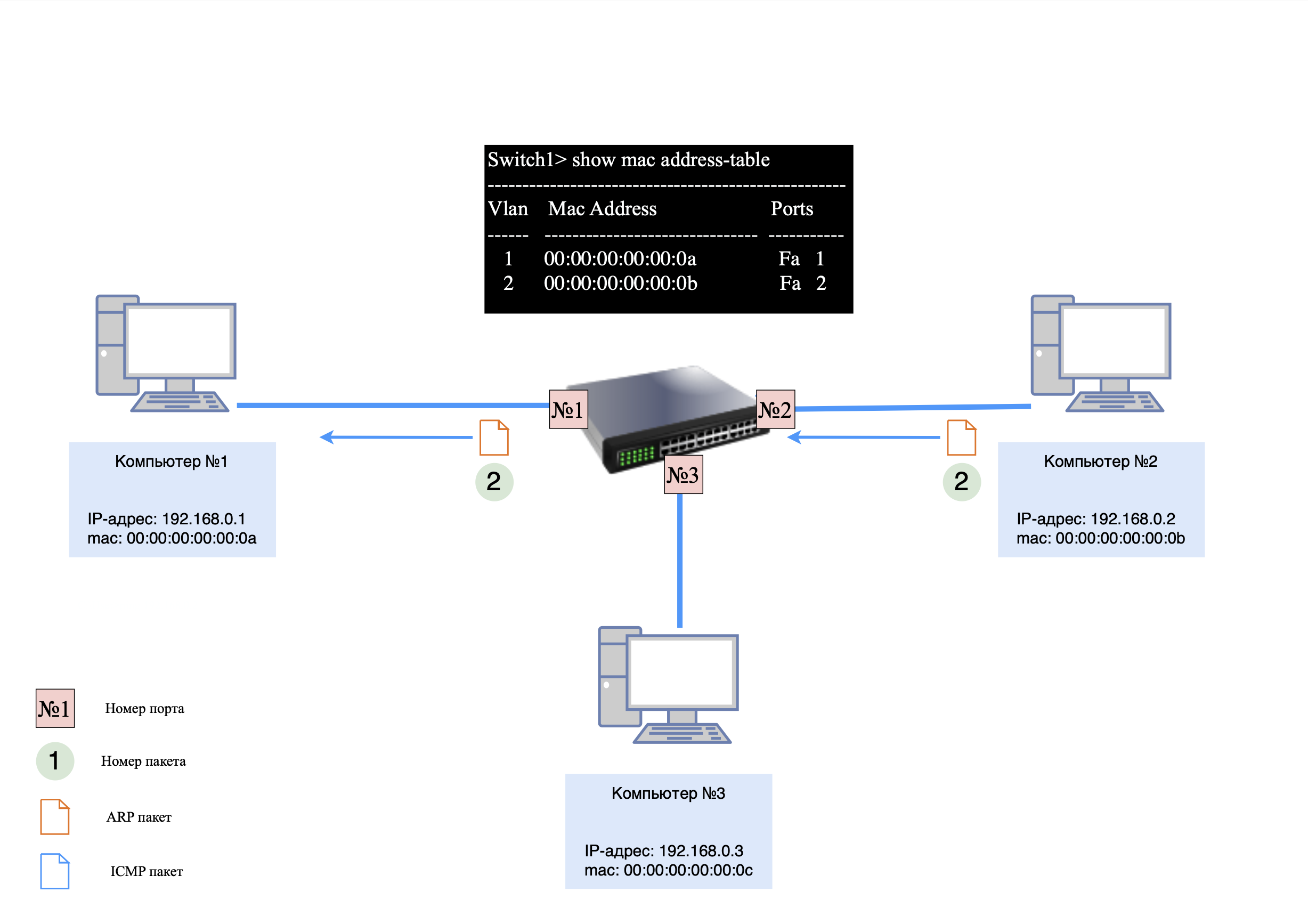

Коммутатор, получив ARP-ответ от компьютера №2, обновляет свою MAC-таблицу, добавляя запись о MAC-адресе компьютера №2.

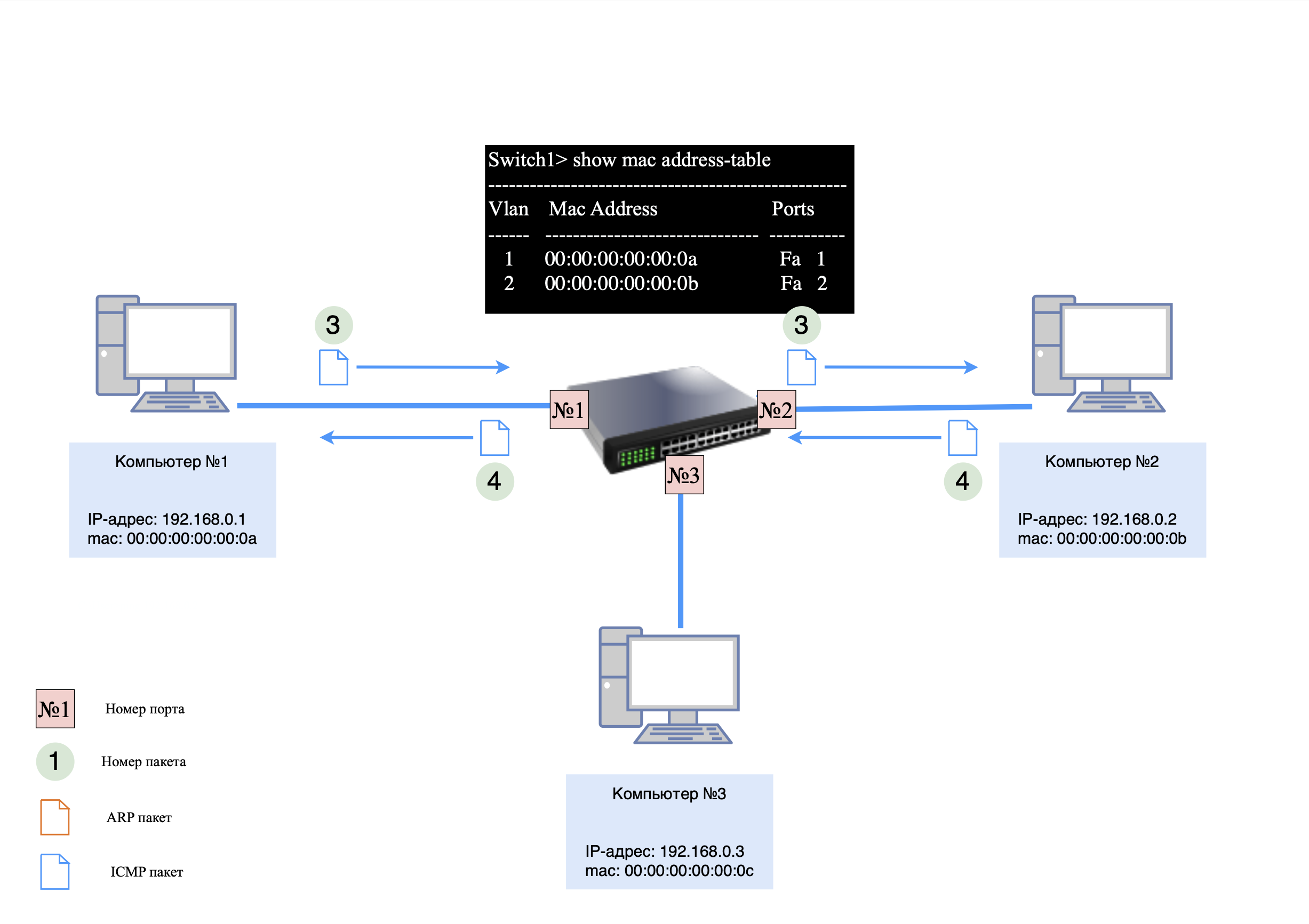

Шаг 2. ICMP-запрос и ответ

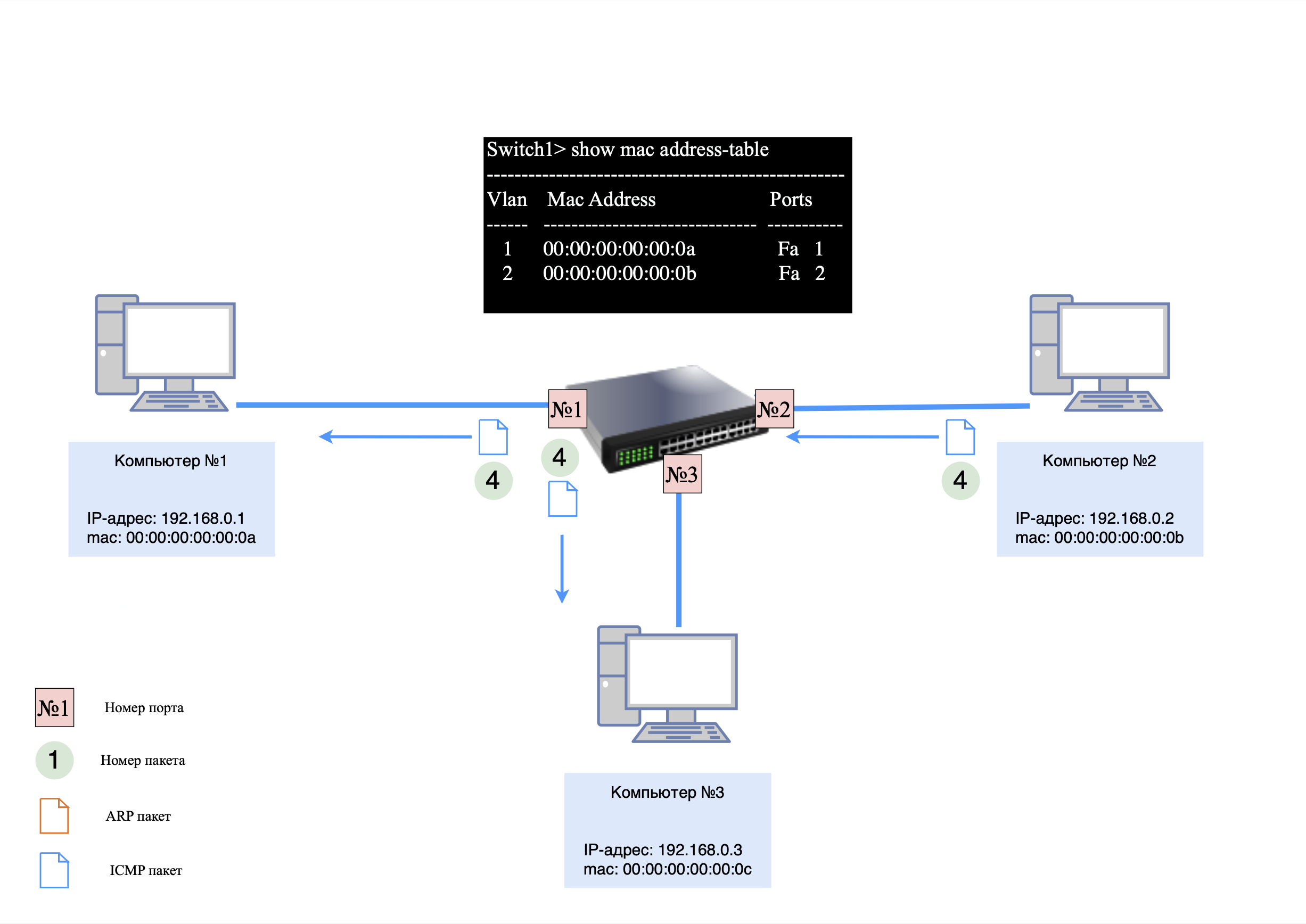

После завершения ARP-обмена компьютер №1 отправляет ICMP-запрос компьютеру №2. Благодаря MAC-таблице, коммутатор направляет пакеты только в порт, подключенный к компьютеру №2, избегая лишней нагрузки на другие устройства.

❯ Особенности работы ARP в сети с коммутатором

1. Компьютеры №1 и №2 знают о существовании друг друга;

2. Компьютер №3 знает MAC-адрес компьютера №1, но не знает о существовании компьютера №2;

3. В MAC-таблице коммутатора нет записи о компьютере №3.

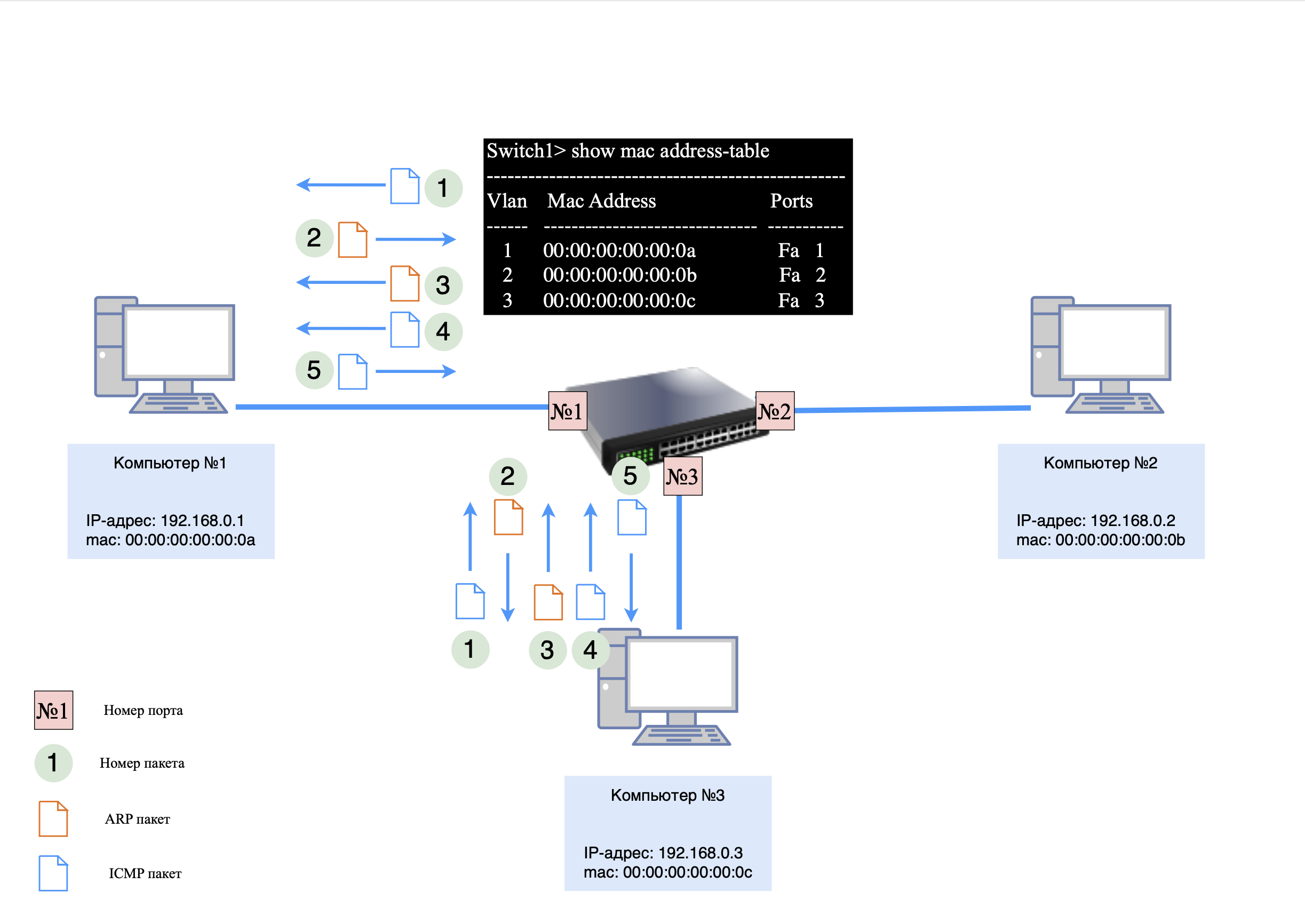

Если компьютер №3 отправит запрос «ping» на компьютер №1, процесс будет следующий:

1. Компьютер №3 сразу формирует ICMP-запрос, используя MAC-адрес из своей ARP-таблицы;

2. Коммутатор передает пакет на порт компьютера №1;

3. компьютер №1, не имея записи о компьютере №3, отправляет ARP-запрос;

4. после завершения ARP-обмена компьютер №1 отвечает на ICMP-запрос.

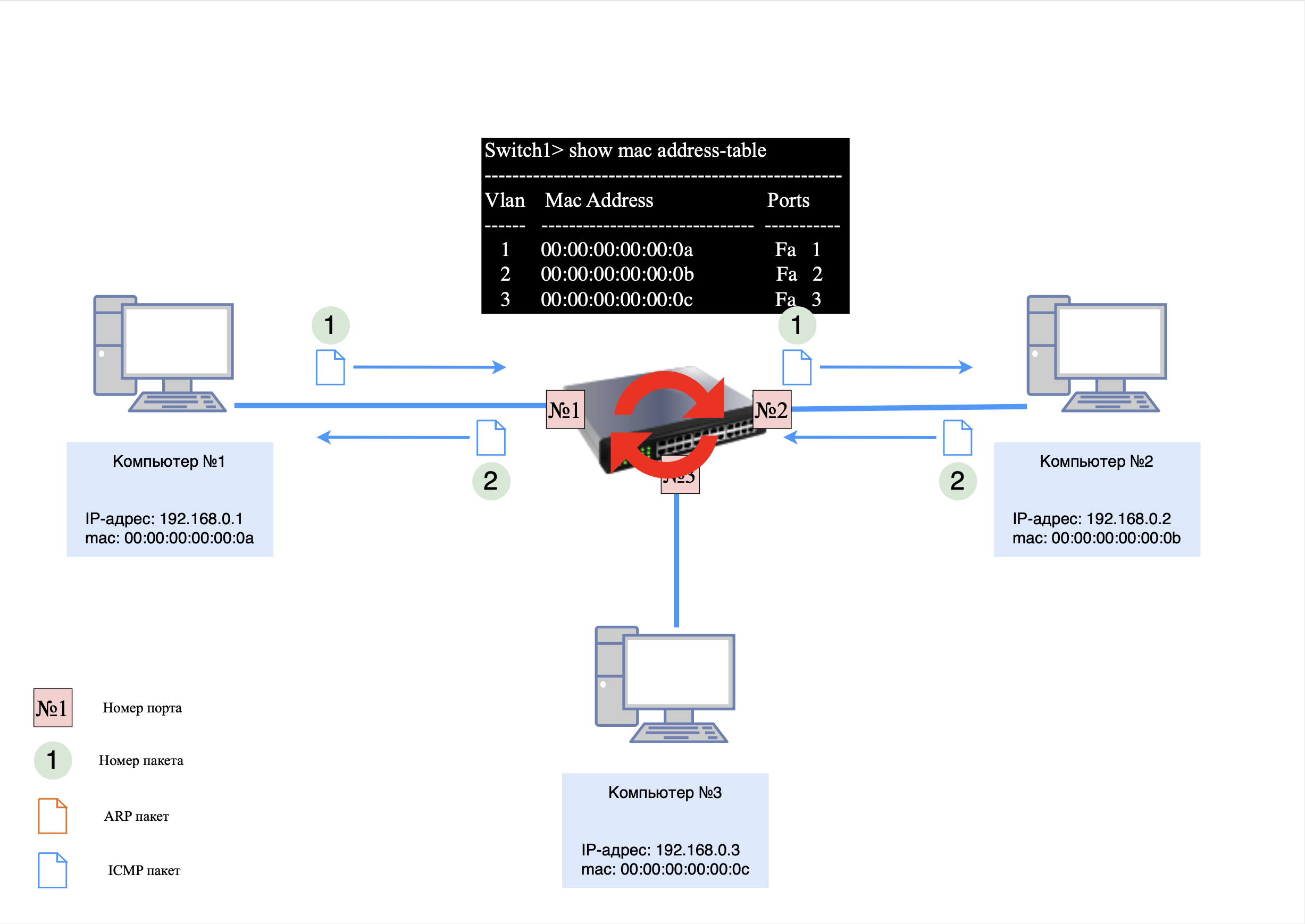

❯ Что будет если во время работы коммутатор перезагрузится?

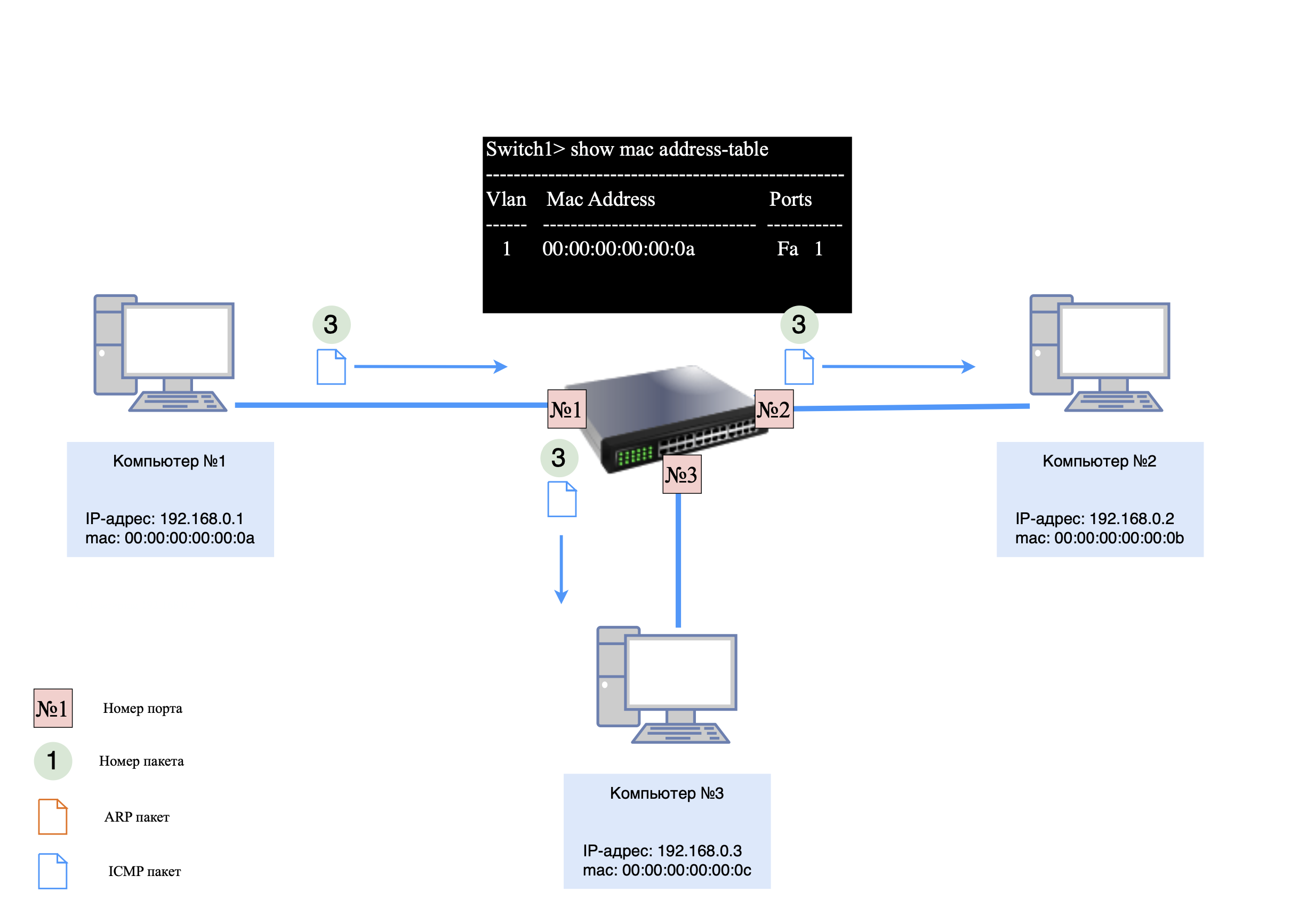

Если коммутатор перезагрузится или его MAC-таблица очистится, он начнет временно работать как хаб, передавая пакеты на все порты, пока MAC-таблица не будет заполнена.

В этой ситуации происходит следующее:

1. Пакет, адресованный компьютеру №2, поступает на коммутатор. Поскольку MAC-таблица коммутатора пуста, чтобы обеспечить корректную работу сети, коммутатор передает эти пакеты на все порты, кроме того порта, через который они были получены. Затем в MAC-таблицу коммутатора добавляется первая запись о компьютере №1;

2. Затем коммутатор получит пакет, предназначенный для компьютера №2. Поскольку в MAC-таблице нет записи об этом компьютере, чтобы обеспечить корректную работу сети, коммутатор передаст эти пакеты на все порты, кроме того порта, через который они были получены. После этого в MAC-таблицу коммутатора будет добавлена первая запись о компьютере №2;

3. Далее сеть будет работать так же, как и до перезагрузки или очистки MAC-таблицы.

Ключевое отличие коммутатора от концентратора (хаба) заключается в следующем: хаб, независимо от обстоятельств, всегда будет пересылать пакеты во все порты, кроме того, из которого этот пакет был получен. В свою очередь, коммутатор передает пакеты на все порты до тех пор, пока в его MAC-таблице не появятся записи. Как только в таблице появляются записи, коммутатор направляет пакеты в соответствующие порты.

❯ Три компьютера и несколько L2 коммутаторов

Рассмотрим, как работает сеть с несколькими коммутаторами.

Устройства в сети:

• компьютер №1: 192.168.0.1;

• компьютер №2: 192.168.0.2;

• компьютер №3: 192.168.0.3;

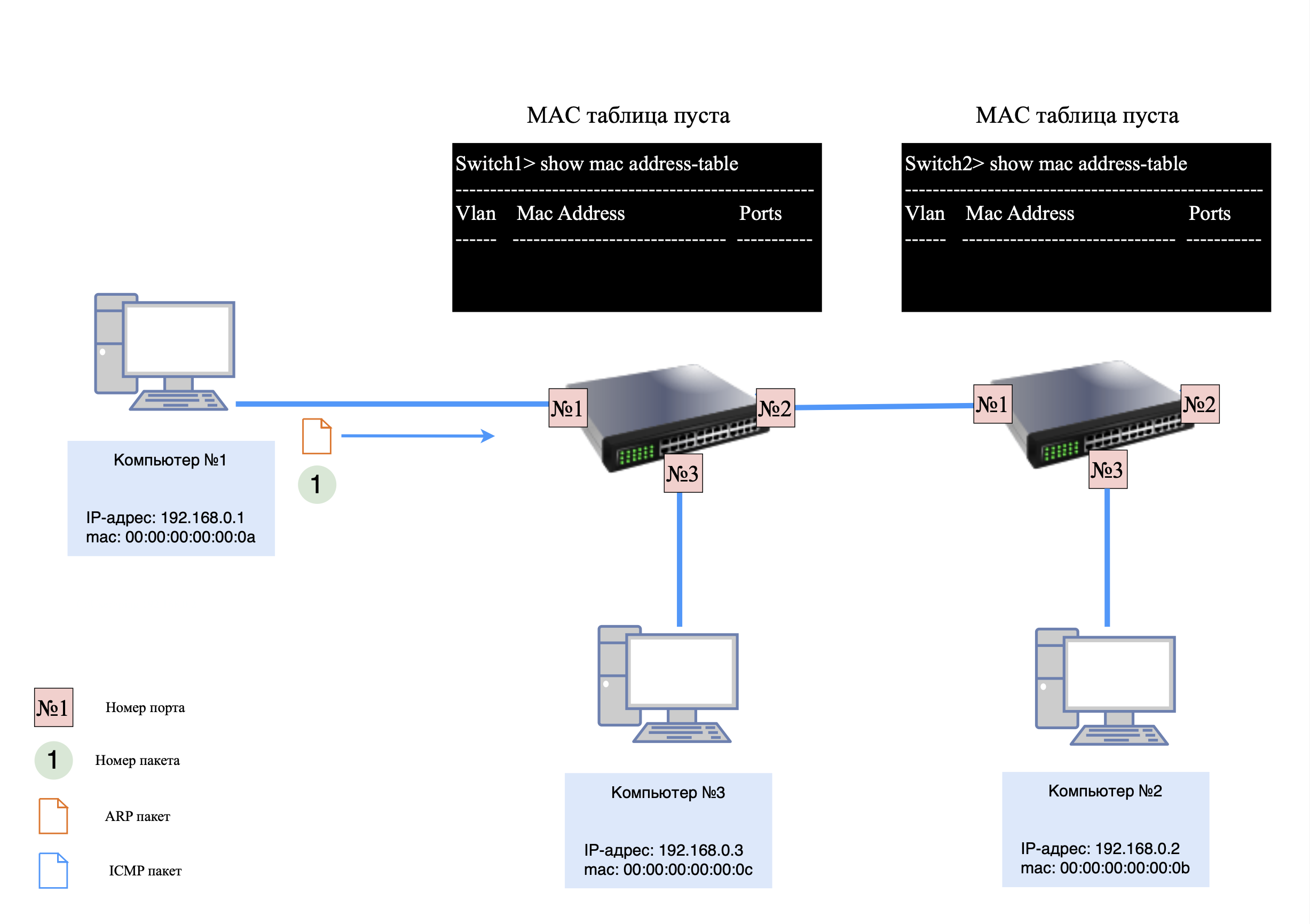

• коммутатор №1 и №2: MAC-таблица изначально пуста.

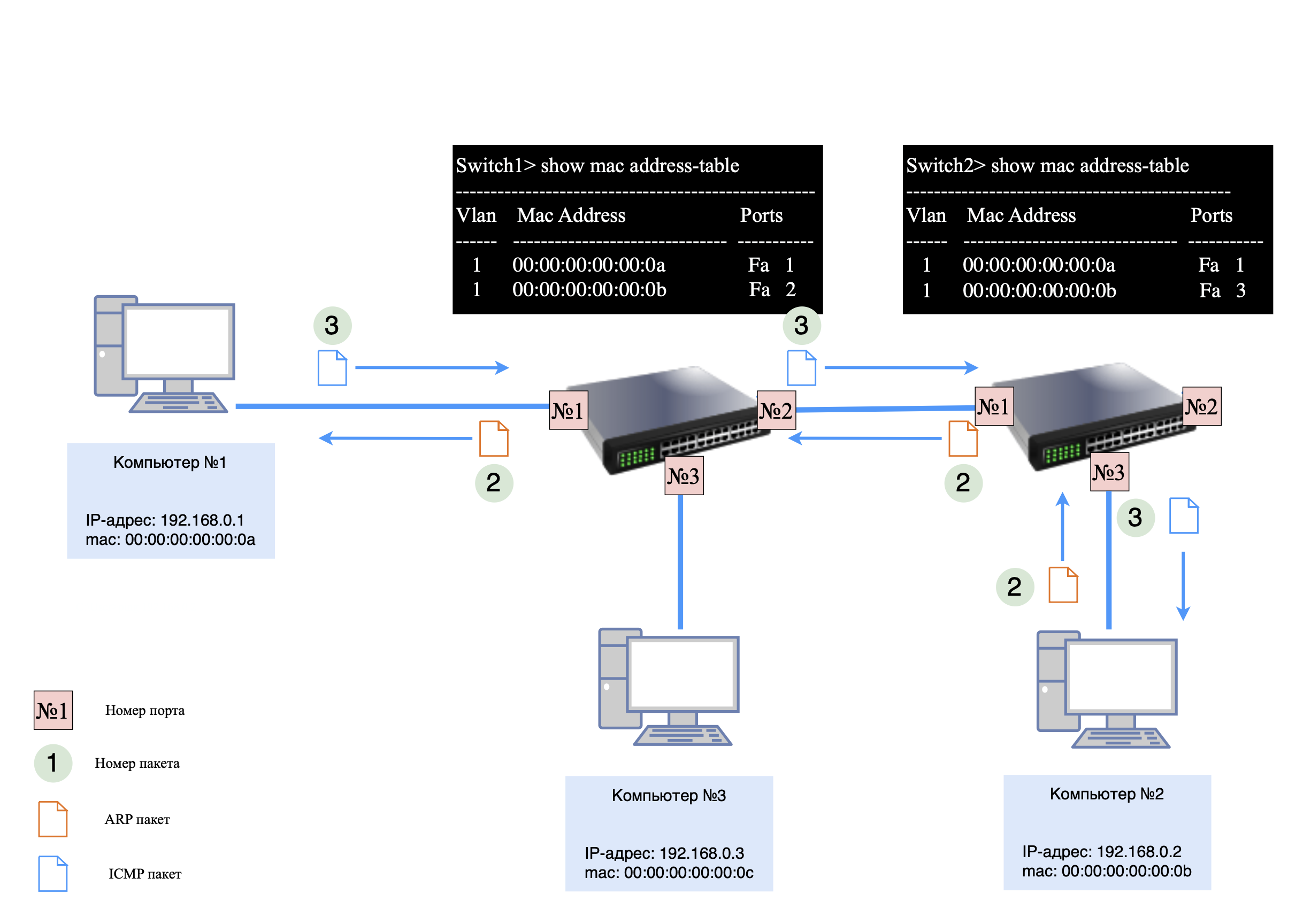

Все три компьютера подключены к нескольким коммутаторам. Если с компьютера №1 отправить запрос «ping» на компьютер №2, ARP-запрос попадет на коммутатор и будет направлен во все активные порты, поскольку это широковещательный запрос.

Шаг 1. ARP-запрос

Когда компьютер №1 отправляет ARP-запрос компьютеру №2:

1. Коммутатор №1:


   • передает запрос на все порты, кроме порта-отправителя;

   • сохраняет в MAC-таблицу запись о компьютере №1.

2. Коммутатор №2:


   • получает запрос от коммутатора №1 и передает его на свои порты;

   • добавляет в MAC-таблицу запись о MAC-адресе компьютера №1.

Компьютеры №2 и №3 сохраняют запись о MAC-адресе компьютера №1.

Шаг 2. ICMP-запрос и ответ

Когда компьютеры начинают обмениваться ICMP-пакетами, каждый коммутатор использует свои MAC-таблицы для передачи пакетов только на целевые порты.

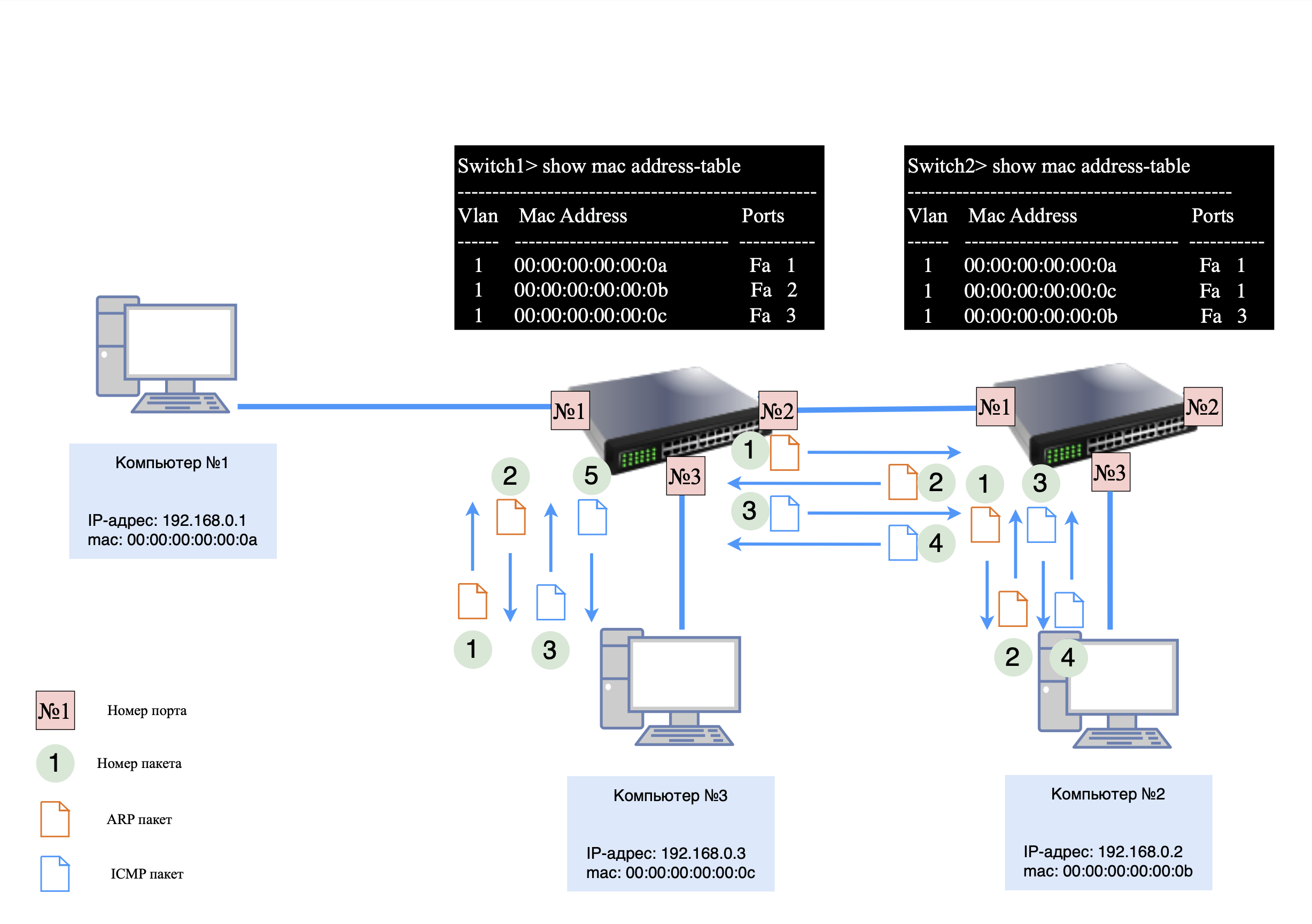

Если с компьютера №3 отправить запрос «ping» на компьютер №2, произойдет ARP-обмен данными между устройствами. Коммутаторы сохранят необходимые записи в своих MAC-таблицах, и ICMP-пакеты будут передаваться в соответствии с этими таблицами.

❯ Особенности работы с несколькими коммутаторами

• У каждого коммутатора своя уникальная MAC-таблица.

• Коммутатор №2 может иметь одну запись для порта с несколькими устройствами, подключенными через другой коммутатор.

Каждый коммутатор формирует свою MAC-таблицу, основываясь на трафике, проходящем через его порты. Чем больше устройств подключено за одним портом, тем больше записей будет ассоциировано с этим портом. Однако даже в сложных сетях коммутаторы эффективно справляются с передачей пакетов, минимизируя нагрузку на сеть.

❯ Заключение

Подводя итоги, мы рассмотрели ключевые устройства и их функции в сетях, такие как коммутаторы и маршрутизаторы, их различия и области применения. Также мы разобрали базовые принципы работы сетей на примере нескольких подключенных устройств, ARP-запросов, ICMP-протокола и их взаимодействия.

Важно отметить, что в этой статье мы не рассматривали работу маршрутизаторов в более сложных сетевых топологиях. В следующей статье мы разберем, как работают маршрутизаторы, как сегментировать сеть, зачем это нужно и как это влияет на масштабируемость и управление.

Эти знания помогут глубже понять основы проектирования сетей и взаимодействия их компонентов.

---

📚 Читайте также:

• ➤ Сложно о простом. Самые популярные протоколы и принципы их работы. HTTP, HTTPS, SSL и TLS

• ➤ Пишем приложение для SIM-карты
