Привет! И снова я с ремонтом ноутбука. На этот раз в мастерской — 17-ти дюймовый Sony Vaio SVE17. К слову, три года назад мы уже писали о похожей модели — это действительно классный девайс, который до сих пор может служить верой и правдой. Особенно, если поставить процессор i7 и довести объем ОЗУ до 16 ГБ.

Мне до сих пор нравятся эти ноутбуки, и не так давно удалось приобрести один, в хорошем состоянии, за исключением того, что он не заряжался и не включался. Насколько помню, приобрел всего за 40 евро, тогда как именно эта модель продается гораздо дороже на eBay и онлайн-барахолках. Под катом — процесс ремонта, с фоточками и видео.

Сразу — видео, на случай, если хочется все посмотреть, а не почитать.

Ну а теперь — сама статья.

Что это за ноутбук такой?


Очень классный лэптоп, который стоил своих денег тогда, в 2013 году, и стоит их и сейчас. Вот его характеристики (того устройства, которое попало ко мне):

Характеристики:

  • Диагональ экрана — 17 дюймов.
  • Процессор — Intel Pentium.
  • ОЗУ — 4 ГБ DDR 3.
  • 1 порт USB 3.0, 3 — USB 2.0.
  • HDMI, VGA.
  • Ethernet, WiFi, Bluetooth.
  • DVD-привод.
  • Батарея — около 2 часов.

Вот то, что мне нравится конкретно в этой модели:

  • Не глючит, проблем в процессе эксплуатации похожей модели не было вообще никаких.
  • Его «брат» выдержал множество поездок, была пара падений (правда, с небольшой высоты).
  • Выдерживает и жару в 45 градусов и холод.
  • Рабочая лошадка, которая делает то, что должна.
  • Шикарно выглядит, вызывая даже во время работы положительные эмоции. Может, это только у меня так, но вряд ли.

Но есть еще пара дополнительных плюсов:

  • Ноутбук очень просто разбирается. Пластик немного хрупкий, но ничего критичного.
  • Процессор съемный, а не распаянный на плате. Так что можно апгрейдить при необходимости.
  • Два слота ОЗУ, оперативная память тоже не распаяна на плате.
  • Относительно просто менять графический чип, если выходит из строя (об этом поговорим дальше, хотя и немного).

Что случилось с купленным ноутбуком?


Я всегда покупаю на онлайн-барахолках наугад, руководствуясь интуицией и догадками. Так и случилось на сей раз — продавец выложил ноутбук всего за 40 евро, судя по снимкам, с ним внешне было все ок, включая экран. Так что я решил купить. Потом он у меня пролежал с полгода, не было времени заняться.

Ну а на днях я решил все же посмотреть, что не так с девайсом. Оказалось, что он действительно не включается и не заряжается — как от родной зарядки, так и от лабораторного источника питания. Потребление нулевое, а это значит, скорее всего, что где-то закорочена на землю главная линия питания 19В. Причем уже после входных мосфетов, поскольку потребления нет. Ключ просто не открывается, во избежание повреждения уже всей платы.

Такими были предварительные выводы, хотя, конечно, иногда реальность не совпадает с теорией. В общем, ничего не остается, кроме как разобрать ноутбук и посмотреть, что с ним там стряслось.

Ура, начинаем ремонт!

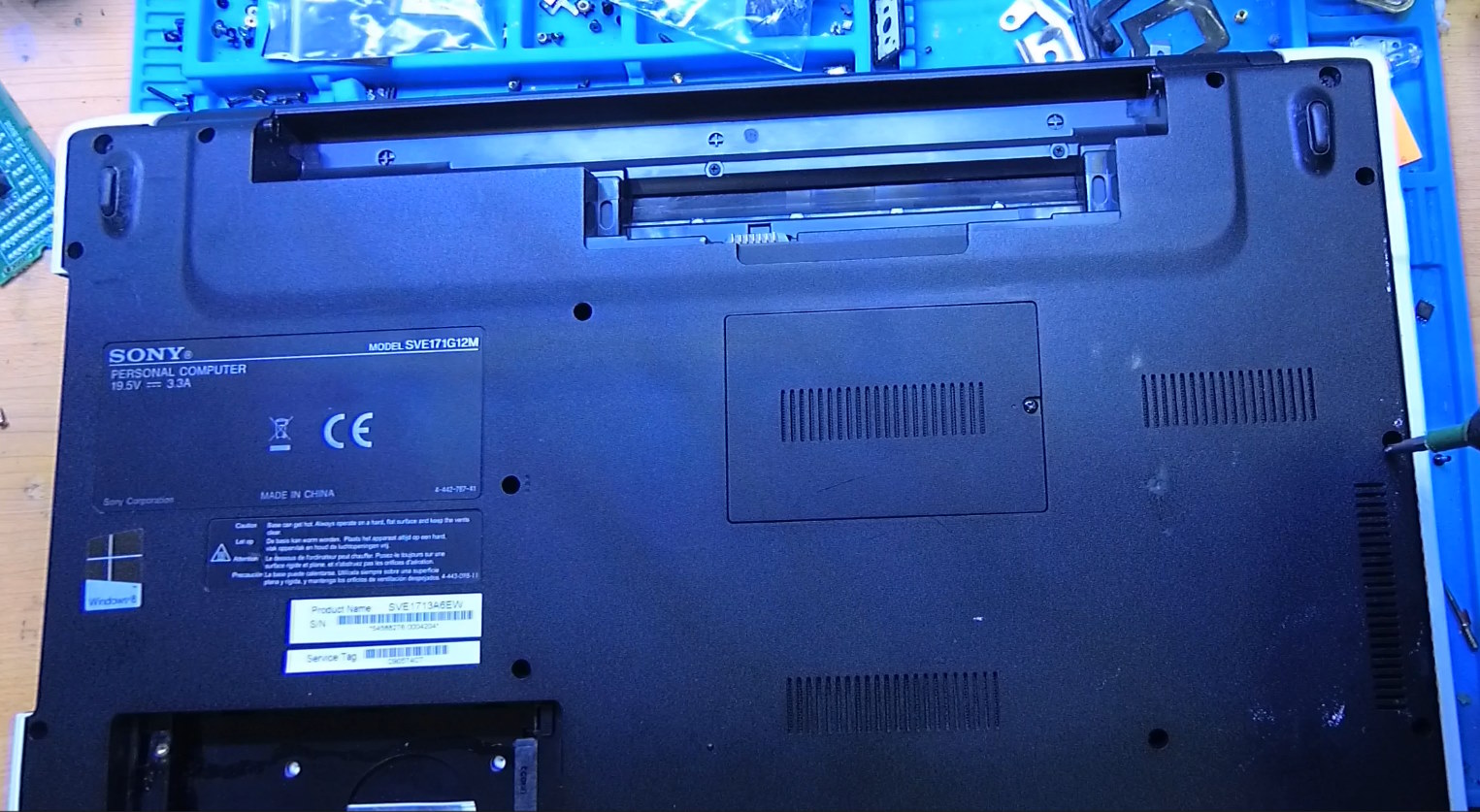

Снимаем батарею.

Как газировка убивает технику: пример успешного ремонта 17-ти дюймового Sony Vaio SVE17 - 2

И дальше разбираем — нужно открутить все винтики по периметру, кроме двух самых больших, которые держат петли экрана прикрученными к корпусу. Это нужно сделать потому, что после того, как убраны винтики, держащие клавиатуру, ее нужно извлечь и отсоединить с ее стороны один гибкий шлейф и провод питания. После того, как клавиатура убрана, можно открутить оставшиеся два винтика, и снять нижнюю крышку ноутбука. Процесс показан на видео, которое размещено в самом начале.

Как газировка убивает технику: пример успешного ремонта 17-ти дюймового Sony Vaio SVE17 - 3

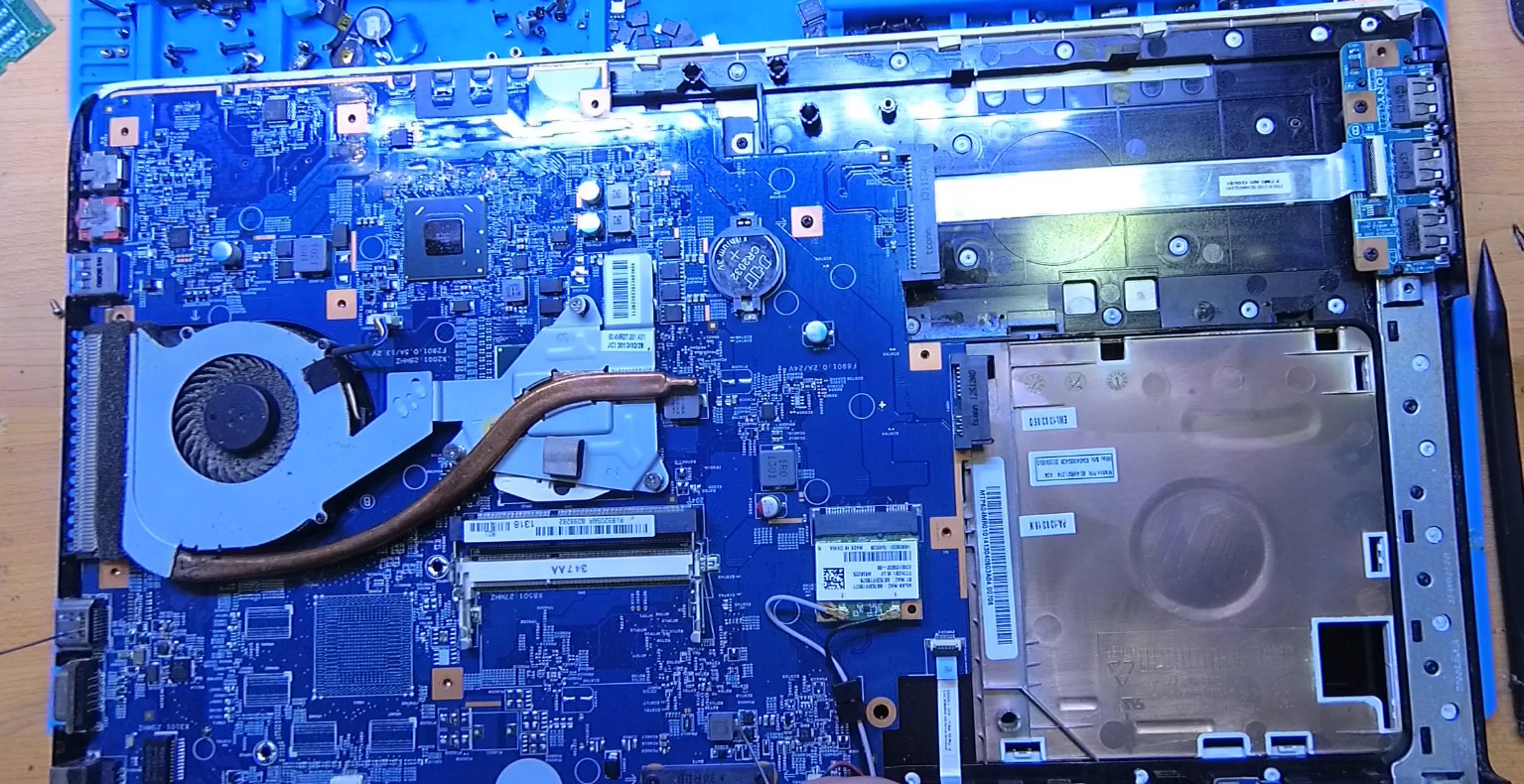

Видим, сюрприз-сюрприз, материнскую плату. С нижней ее частью почти все в порядке, включая замеры по дросселям. Некоторые значения я просто не помню, какими должны быть.

Как газировка убивает технику: пример успешного ремонта 17-ти дюймового Sony Vaio SVE17 - 4

Затем извлекаю материнскую плату и проверяю верхнюю ее часть. И здесь уже никаких сомнений в причине поломки нет — плата немного залита бурой жидкостью, я уверен, что это кола. Она, как и пиво, одна из основных жидкостей, которыми заливают гаджеты.

Как газировка убивает технику: пример успешного ремонта 17-ти дюймового Sony Vaio SVE17 - 5

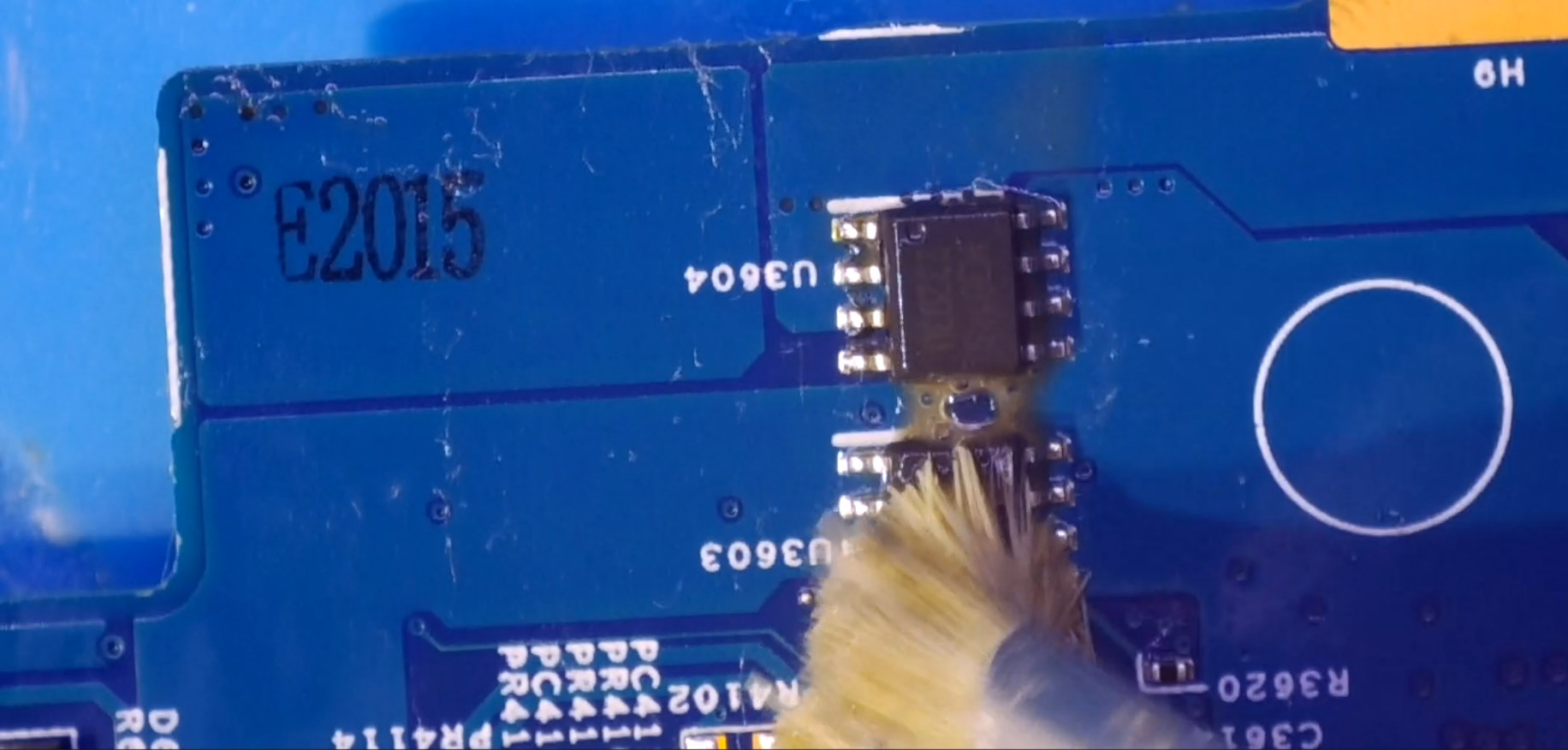

Чистим изопропиловым спиртом (можно просто чистой водой из бутылочки, с дальнейшей просушкой феном и протиркой спиртом). Колу проще всего смывать именно водой, не удивляйтесь, так делают многие. Кто-то вообще полощет материнку под краном и моет ее с «фейри», но тут надо знать, как сушить потом (я так не делаю).

Как газировка убивает технику: пример успешного ремонта 17-ти дюймового Sony Vaio SVE17 - 6

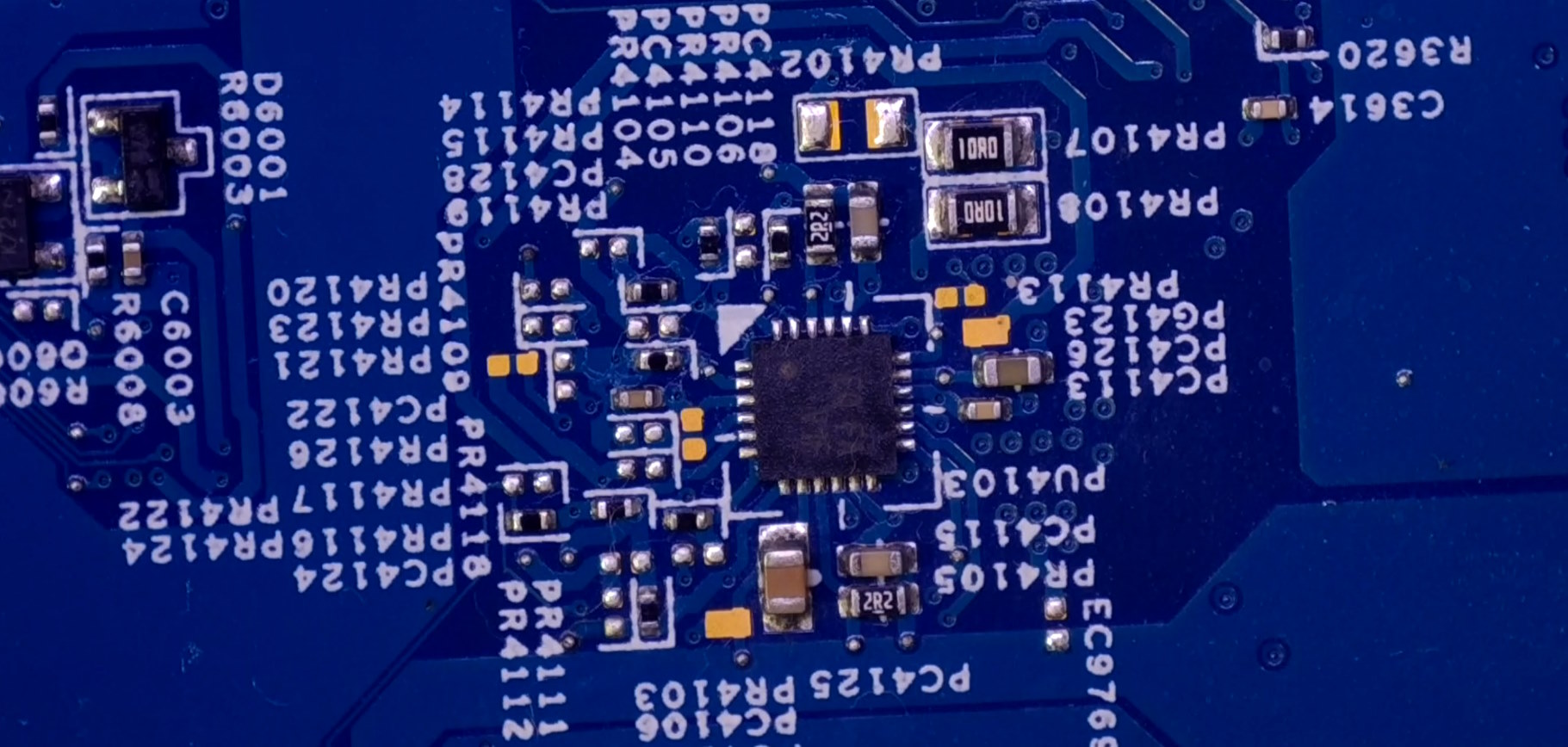

Основные узлы впроде в порядке, рядом с шим-контроллерами нет КЗ, поэтому смотрим основную линию питания.

Как газировка убивает технику: пример успешного ремонта 17-ти дюймового Sony Vaio SVE17 - 7

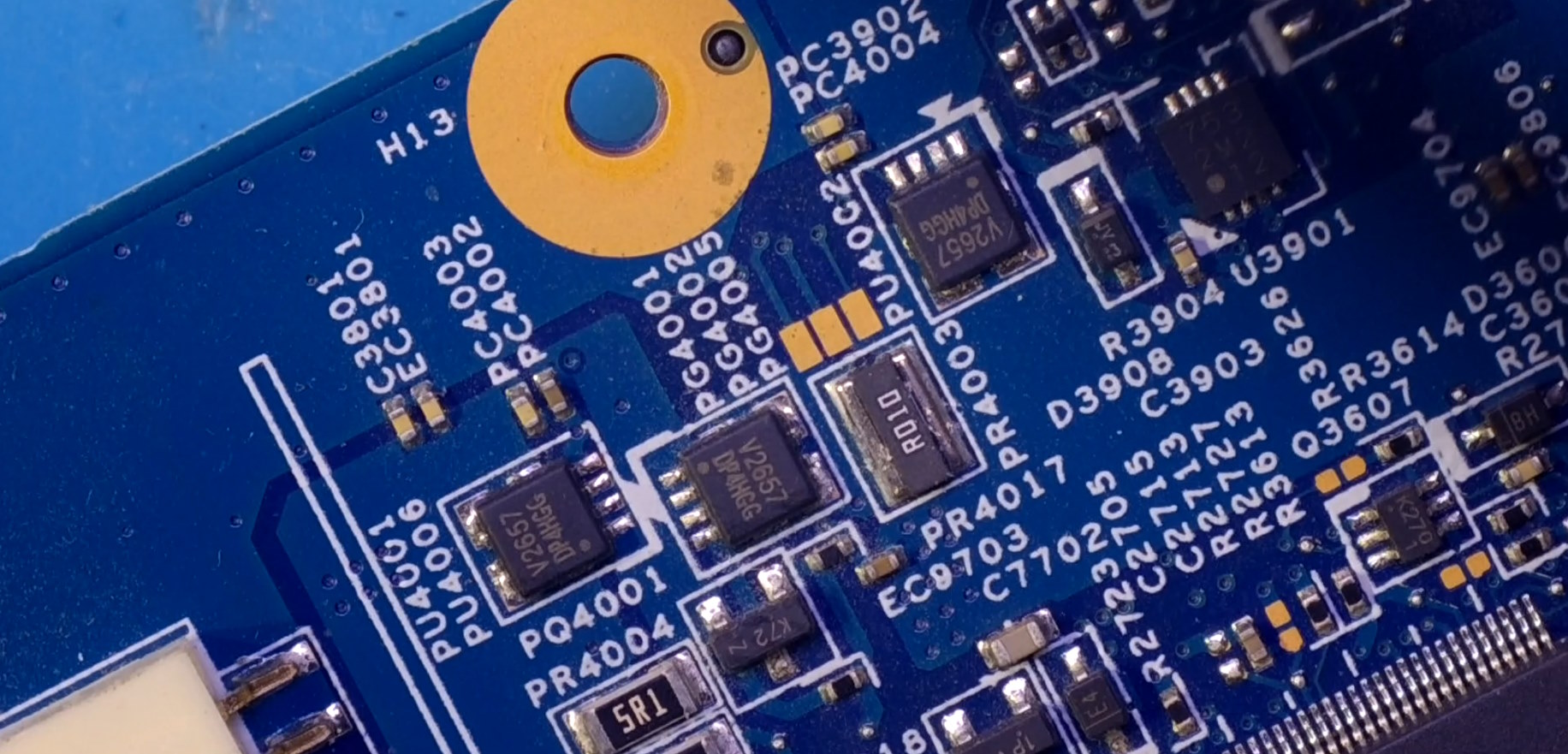

Вот она.

Как газировка убивает технику: пример успешного ремонта 17-ти дюймового Sony Vaio SVE17 - 8

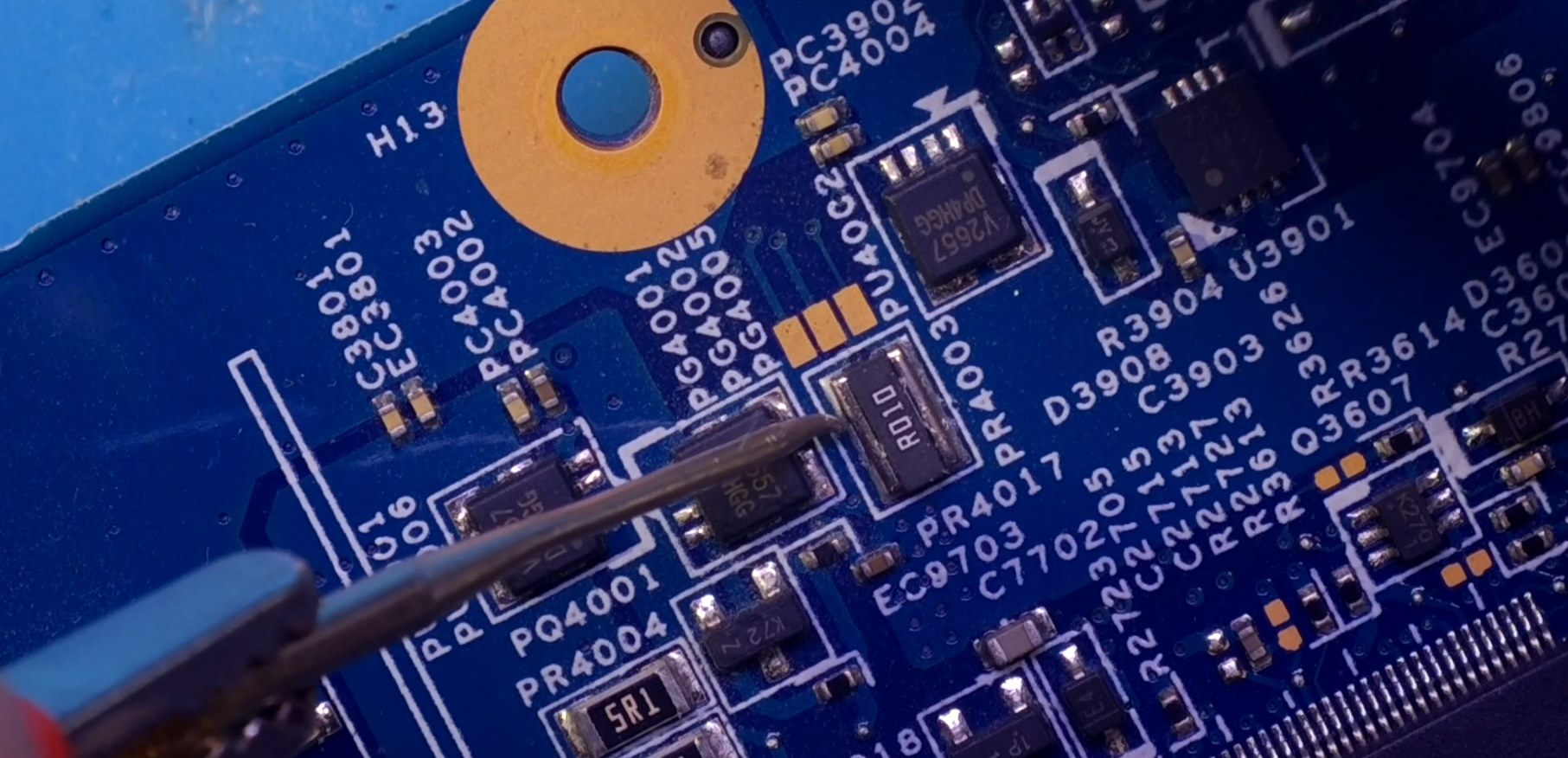

Здесь два мосфета, и после второго начинается КЗ, сопротивление меньше 10 ОМ, а должны бить сотни килоом. Ну, тут решение простое — подвожу ток к этой линии и смотрю, что греется.

Как газировка убивает технику: пример успешного ремонта 17-ти дюймового Sony Vaio SVE17 - 9

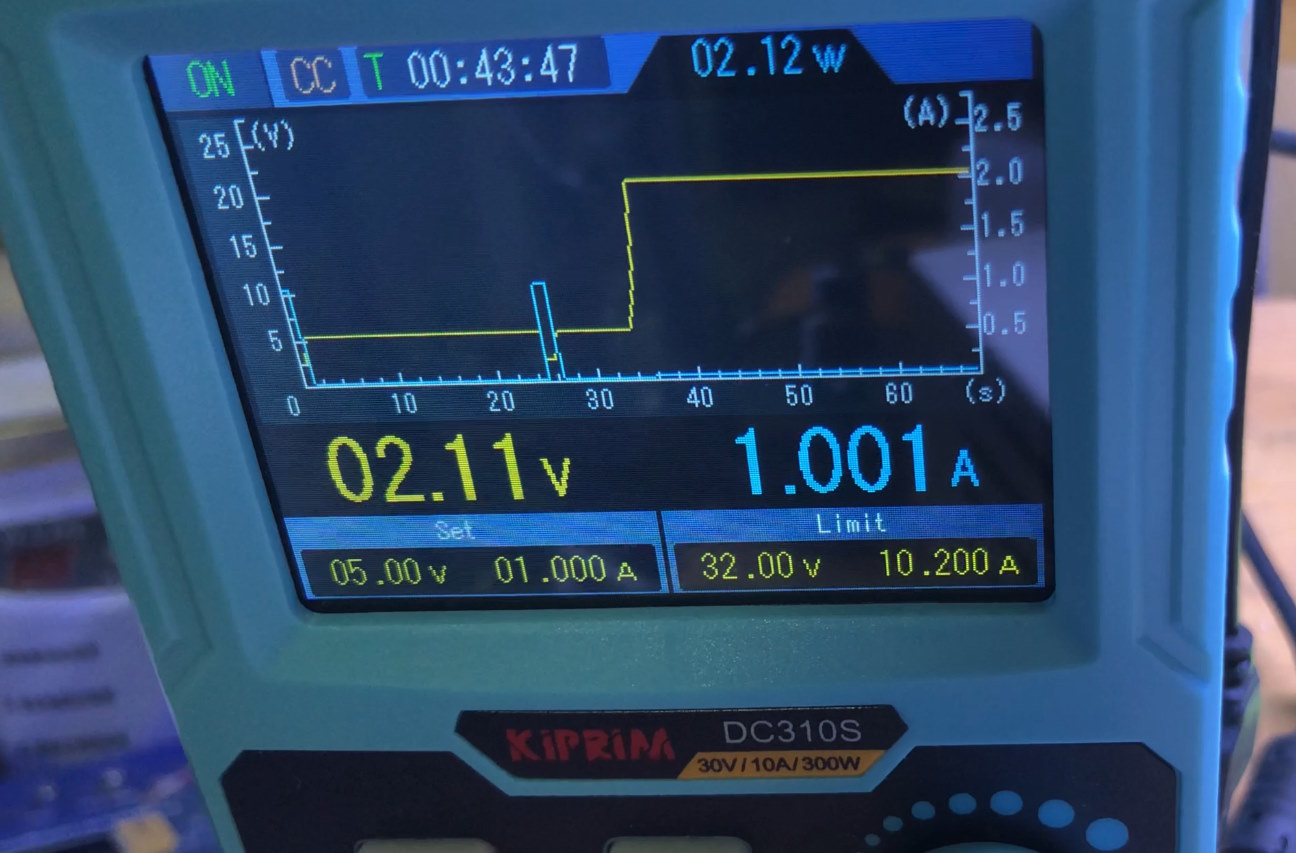

Подвожу 5В и 1А — напряжение тут же падает до 2В, а потребление вырастает сразу до 1А (ограничение ставлю, чтобы ничего не повредить).

Как газировка убивает технику: пример успешного ремонта 17-ти дюймового Sony Vaio SVE17 - 10

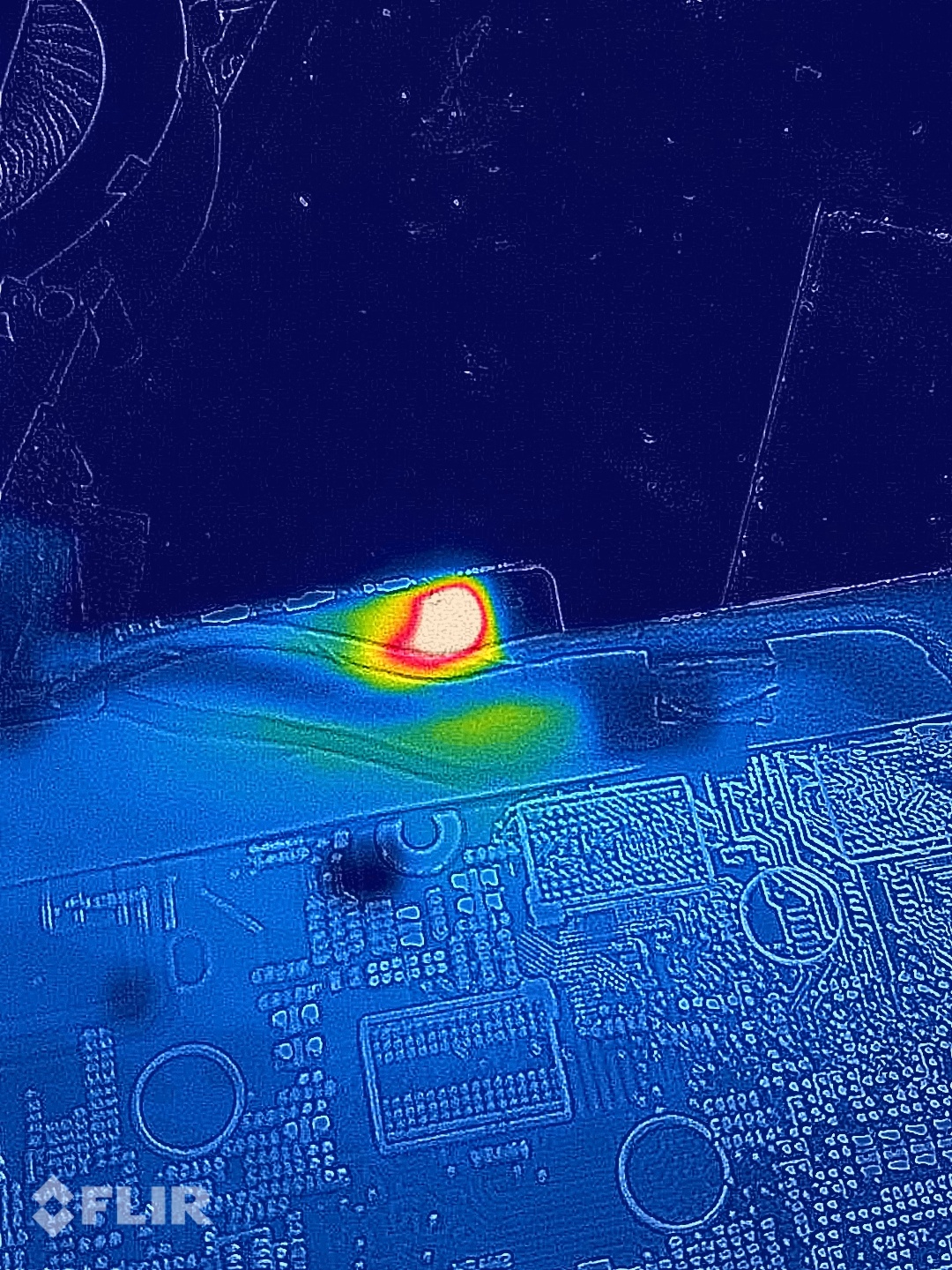

Лучше всего смотреть с тепловизором (использую мобильный телефон со встроенным Flir).

Как газировка убивает технику: пример успешного ремонта 17-ти дюймового Sony Vaio SVE17 - 11

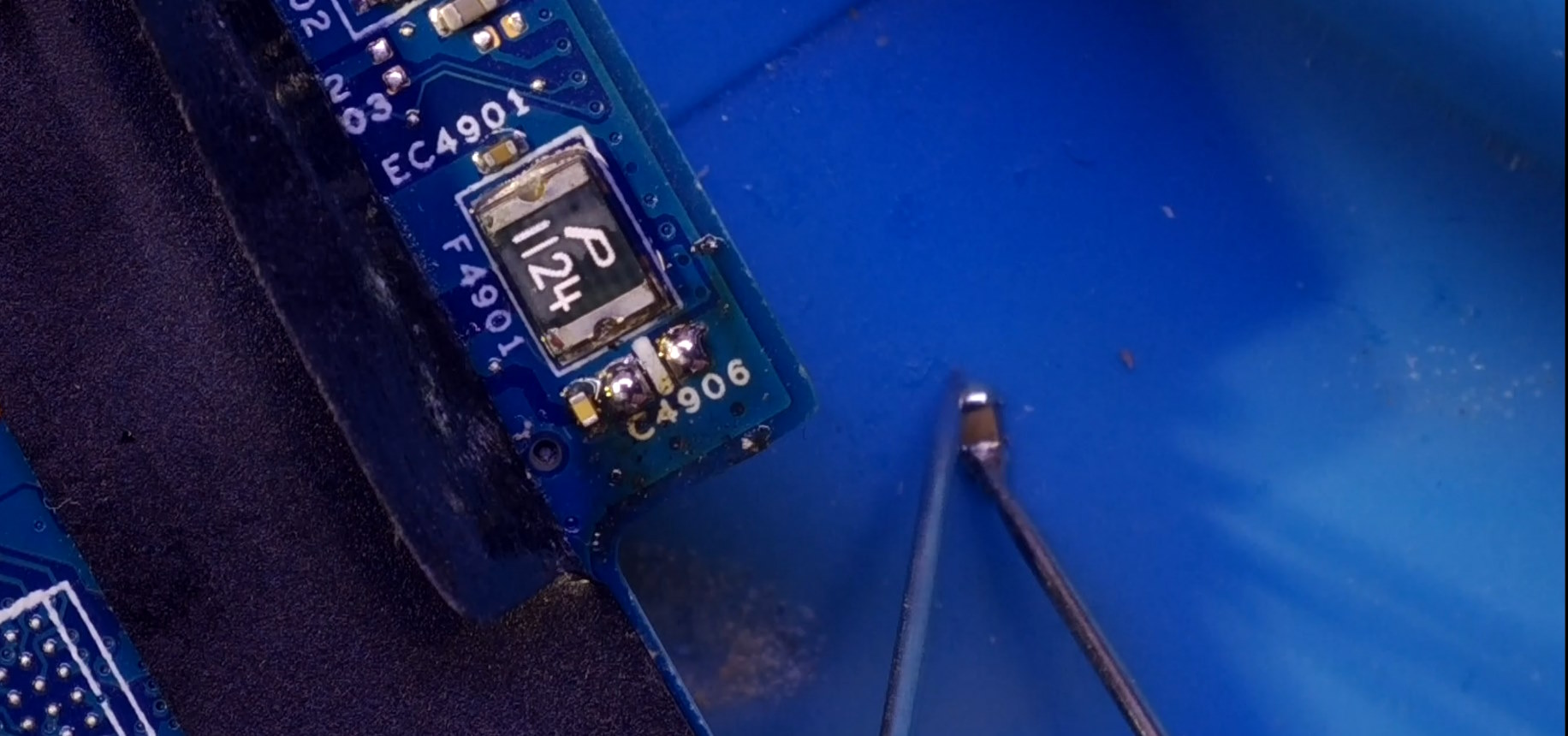

Что-то дико греется на краю платы, температура доходит до 80 градусов Цельсия. На видео, кстати, есть момент, когда я добавляю спирт на это место, и при подводе питания он испаряется облачком. На фото запечатлеть этот момент не получится, конечно. Виновник — конденсатор C4906. Вот он.

Как газировка убивает технику: пример успешного ремонта 17-ти дюймового Sony Vaio SVE17 - 12

Кстати, вспомнил, что когда-то у меня уже был этот ноутбук с точно такой же проблемой. Насколько помню, я потратил тогда на поиски проблемы и ремонт больше пяти часов, это был первый успешный ремонт в моей практике. Если бы тогда он не удался, возможно, я бы и не занимался больше починкой ноутбуков. А так, первый успех позволил поверить в свои силы и двигаться дальше. Но это было году эдак в 2015-2016.

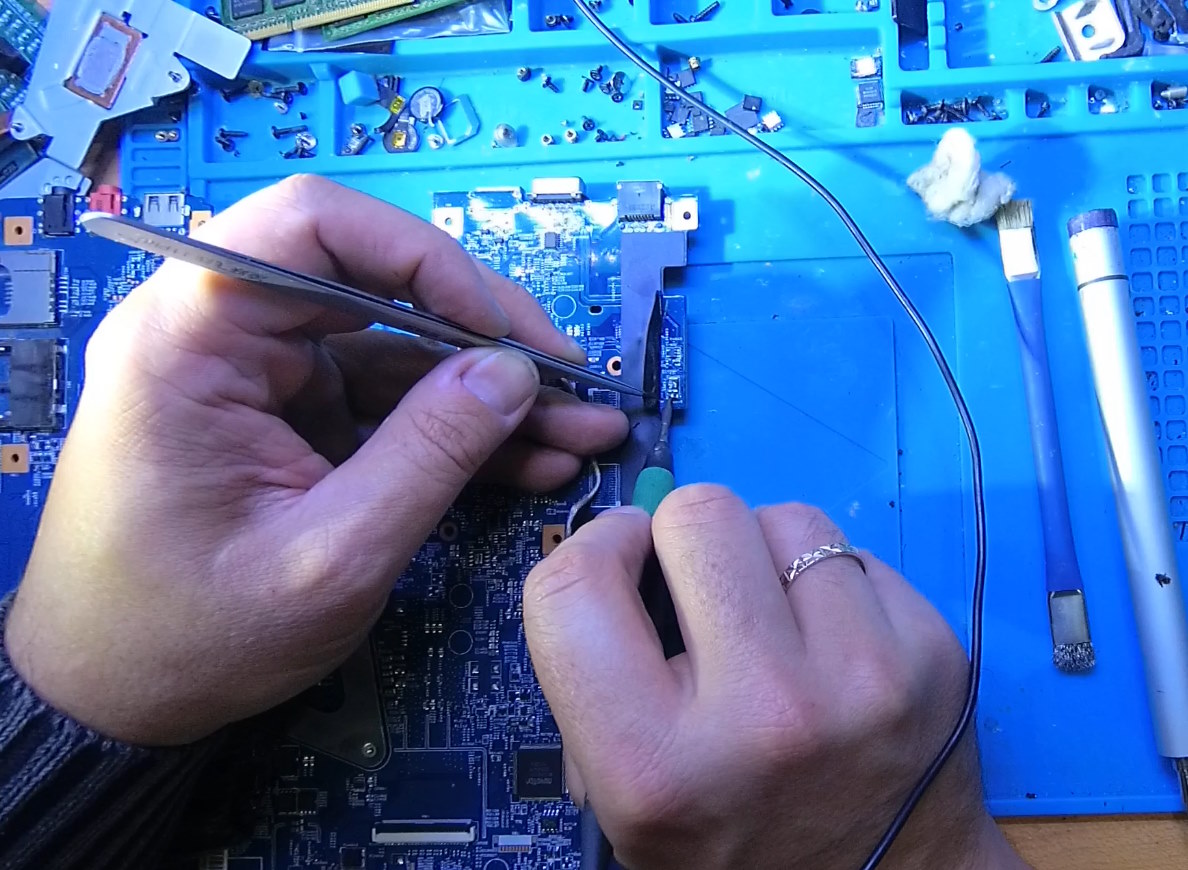

В общем, выпаиваем виновника и заменяем его донором с другой платы (у меня такая, по счастливой случайности, оказалась в наличии). Впаиваем его.

Как газировка убивает технику: пример успешного ремонта 17-ти дюймового Sony Vaio SVE17 - 13

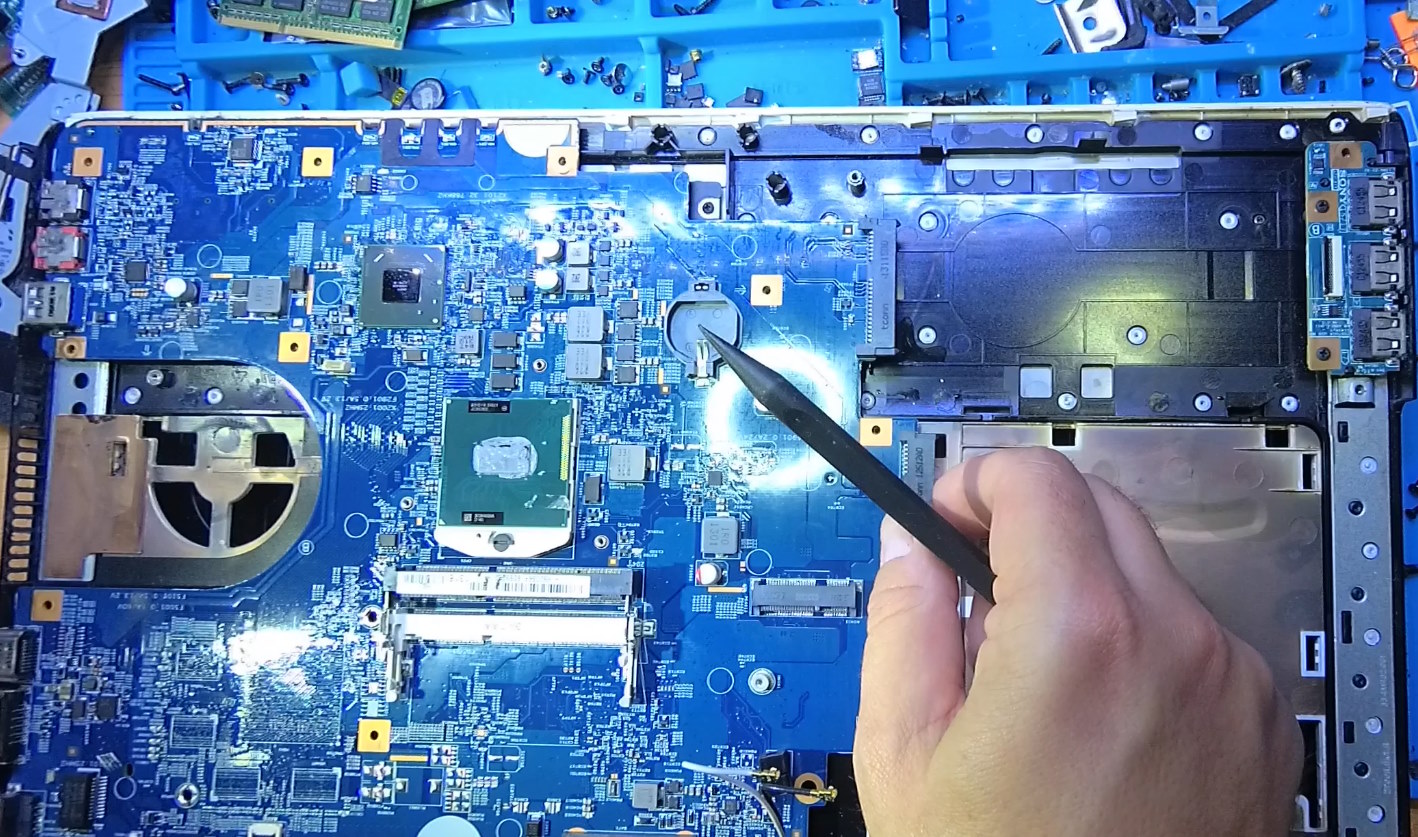

После этого короткое замыкание уходит из нашей жизни, и есть ненулевая надежда, что ноутбук можно включать. Собираю наскоро.

Как газировка убивает технику: пример успешного ремонта 17-ти дюймового Sony Vaio SVE17 - 14

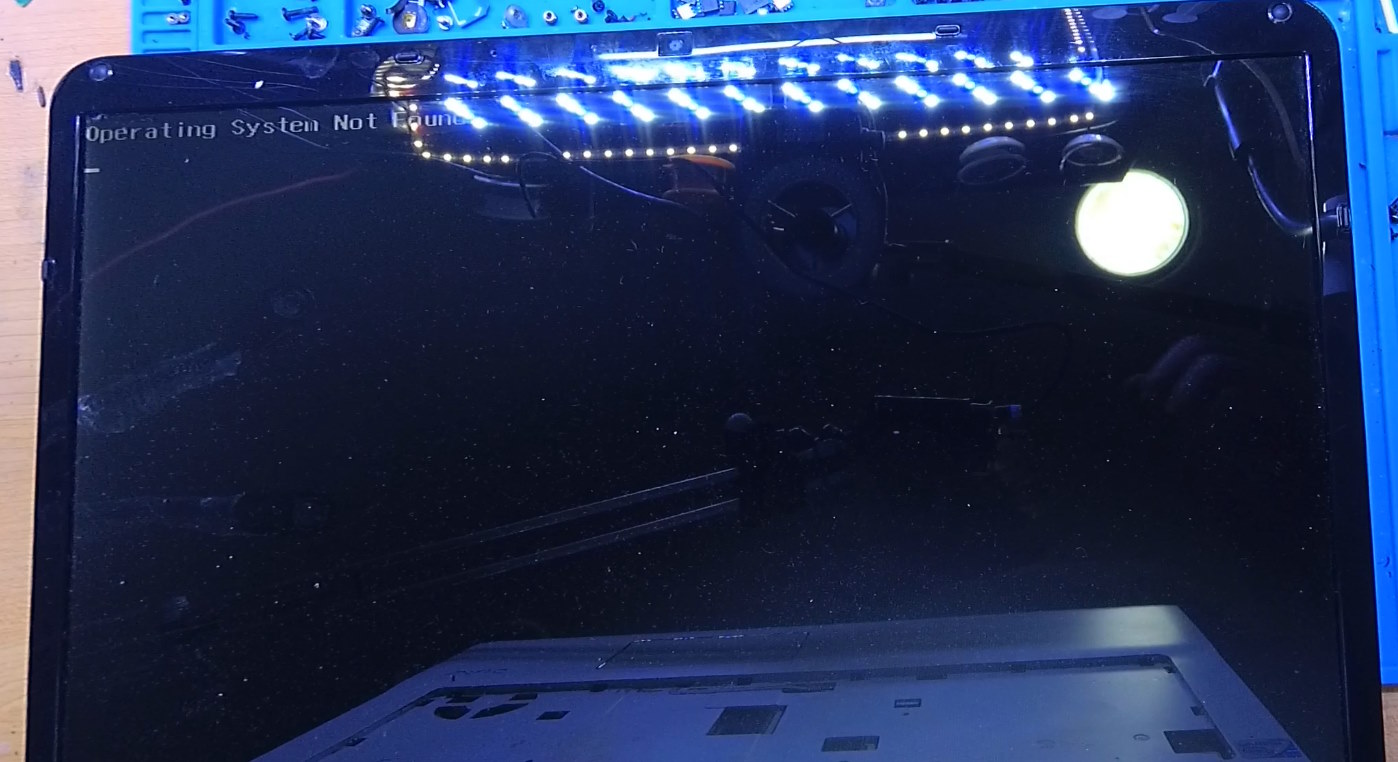

И включаю. Вуаля, есть сообщение о том, что не найдена ОС.

Как газировка убивает технику: пример успешного ремонта 17-ти дюймового Sony Vaio SVE17 - 15

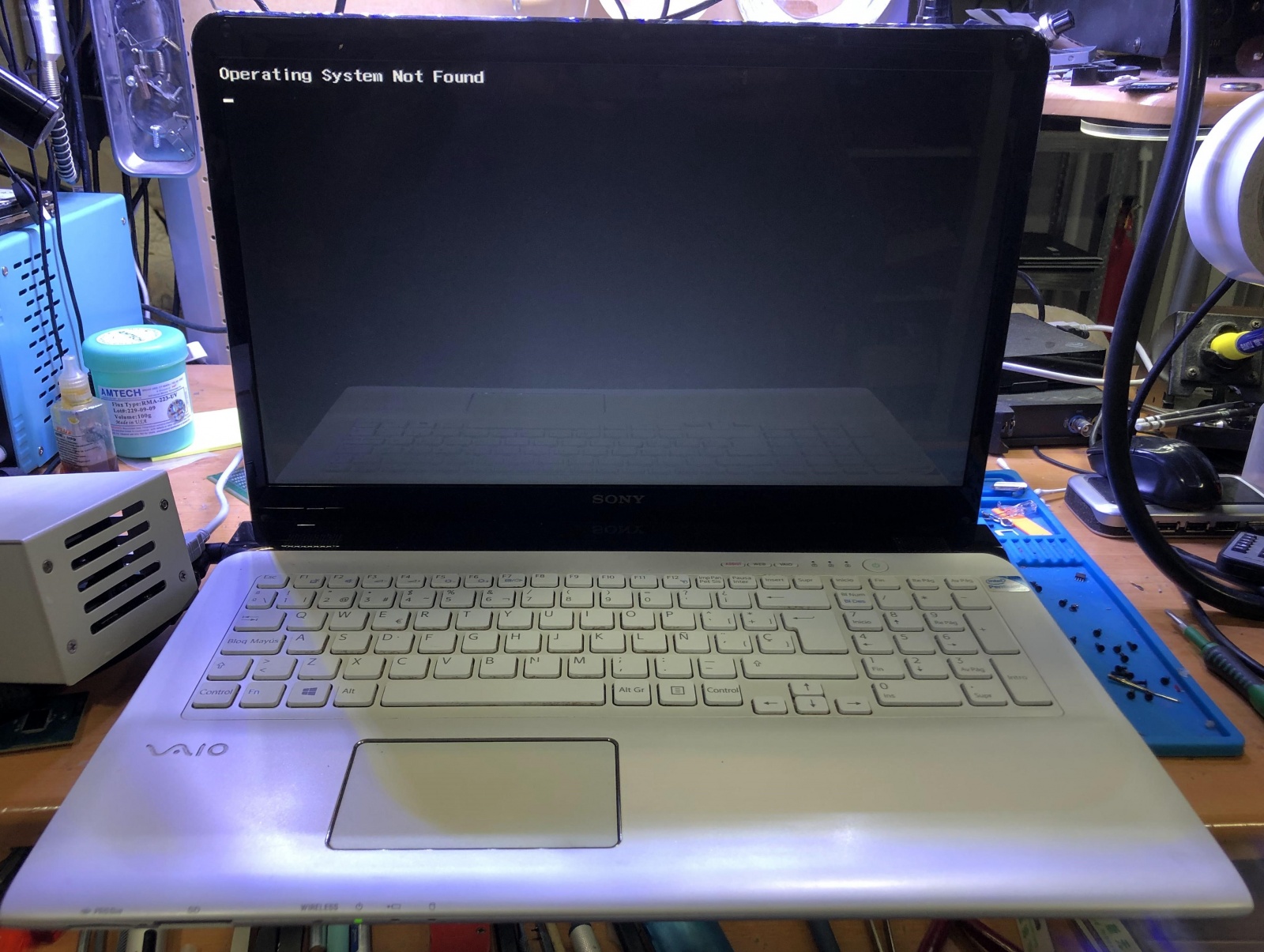

И вот ноутбук уже в полностью собранном виде.

Как газировка убивает технику: пример успешного ремонта 17-ти дюймового Sony Vaio SVE17 - 16

В целом, мне повезло. Могло быть, что не работает, например, линия зарядки батареи, тогда пришлось бы искать и другие дефекты. Могло случиться так, что вышел из строя хаб, я бы не знаю, продолжал бы потом работу или нет — замена хаба требует времени.

Сейчас я уже поставил винчестер на 1 ТБ, добавил ОЗУ до 8 ГБ. Ноутбук либо отдам кому-то, либо продам на онлайн-барахолке. Стоит он по-прежнему хороших денег, почему-то именно 17-дюймовые модели пользуются популярностью.

Что же, на этом все, не переключайтесь! Если есть вопросы — задавайте в комментариях.
