Самолёт принял решение приземлиться

в 13:20, , рубрики: авиация, аэродинамика, механика, самолеты

Представьте: вот вы пилот, летите, никого не трогаете, примус починяете, и решаете набрать высоту. Для этого надо немного ускориться и параллельно чуть увеличить тангаж, что вы, собственно, и делаете. Увеличивая тягу РУДом, вы параллельно немного тянете рычаг управления на себя. Все идёт хорошо первые несколько минут, но тут рычаг полностью самостоятельно и с огромной силой уходит в положение "на себя" до упора и там замирает. Поздравляю вас, вы познакомились с явлением, именуемым "перекомпенсация руля высоты". Пока вы лихорадочно пытаетесь оттолкнуть рычаг в нормальное положение, а ваш самолёт переходит в устойчивый штопор, у как раз вас есть несколько минут падения до земли, так что давайте познакомимся с этим явлением поближе.

Вот были люди в наше время

Вот были люди в наше время

Предварительно нужно определиться с такой штукой, как центр давления. Википедия говорит, что для крыла самолёта (а руль высоты это почти крыло) центр давления это точка, где пересекаются линия действия аэродинамической силы и плоскость хорд крыла. То есть такая точка на профиле крыла, куда, условно, действует аэродинамическая сила (равнодействующая всех сил, которые вы нарисуете летящему в воздухе самолёту). В общем случае центр давления умеет двигаться, и он меняет свое положение в зависимости от скорости самолёта и угла атаки (давайте сохраним остатки рассудка и не будем разбирать его движение).

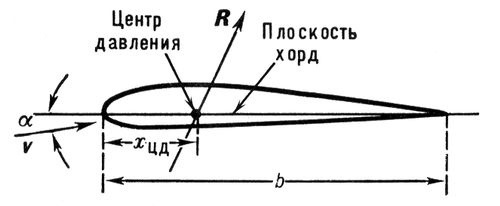

Схема расположения центра давления

Схема расположения центра давления

Вторая штука, необходимая для понимания происходящего, это шарнирный момент. В авиации это момент, который действует на орган управления (руль высоты в нашем случае) относительно его оси вращения и который создаётся аэродинамической силой. В норме, шарнирный момент направлен против отклонения руля и стремится вернуть руль в нейтральное положение. То есть, руль высоты отклонен в балансировочное положение, отклонен вокруг центра вращения, в котором он закреплён и вокруг которого он крутится. Где-то на руле есть центр давления, куда действует аэродинамическая сила. Если центр давления и центр вращения НЕ совпадают, то сила создаст шарнирный момент. Этот момент стремится вернуть руль в нейтральное положение. Если ничего не понятно, не отчаивайтесь, это нормально, я в конце картинку поставлю. И ещё один важный, но не всегда очевидный нюанс: шарнирный момент зависит от угла отклонения руля и скорости полета (вообще там скоростной напор, но нафиг нам такие сложности), чем больше угол и больше скорость, тем больше шарнирный момент.

Схема возникновения шарнирного момента. Сам момент обозначен как Мш

Схема возникновения шарнирного момента. Сам момент обозначен как Мш

Продолжаем наше вступление. На заре авиации самолёты были маленькие, и летали медленно. Шарнирные моменты на рулях были маленькие, и среднестатистический пилот мог спокойно их пересилить просто мощью своих мускулов (картинка накачанного пилота в летной форме 18+ без смс и регистрации разблокирована). В те старые добрые времена все рули были связаны с рычагом управления и педалями (да, у пилотов есть педали, почти как на машине) механически, системой тяг и качалок, то есть тупо тросиками, и все усилия с рулей пилот ощущал напрямую руками/ногами. Но время шло, аппетиты людей росли, скорости полета тоже. Настал момент, когда усилия на рулях выросли настолько, что даже тяжелоатлет не смог бы удержать рычаг управления. В систему управления самолётом вошли сначала бустеры (гидроусилители), а потом электроника. Довольно быстро выяснилось, что скорости полета (и величины шарнирных моментов) растут сильно быстрее мощности гидроприводов. И даже если привод достигает необходимой мощности, чтобы держать руль в необходимом положении на сверхзвуке (сорокатонные приводы руля высоты с Сушек одобряют), они тупо становятся слишком огромными. И приходится выбирать: либо мощный привод = тяжелый самолёт = хреново разгоняется, либо маленький привод = маленькая мощность = не сможет удержать руль, надо ограничивать скорость. Два стула, и оба плохие.

Вы ещё тут? Продолжим. Инженеры не собирались мириться с двумя плохими стульями, они сделали третий, хороший: изобрели способы компенсации шарнирных моментов на рулях. Их есть аж несколько: осевая, роговая, внутренняя компенсация, сервокомпенсация и использование триммера. Кратко пробежимся по этим методам.

Осевая компенсация состоит в том, что ось вращения расположена не на конце руля, а немного дальше, так, что часть руля остается вереди оси вращения. Тогда при отклонении руля передняя часть руля как бы отклоняется в другую сторону, и на ней создается момент противоположного знака. Снискала всеобщую любовь за легкость конструктивного исполнения и хорошую аэродинамику.

Схема осевой компенсации

Схема осевой компенсации

Роговая компенсация похожа на осевую, но тут впереди оси вращения остается меньший кусок площади, похожий на рог, откуда и пошло название. Этот кусок и создает компенсирующий момент. Так же прост в исполнении, но ухудшает аэродинамику, особенно на больших углах отклонения руля.

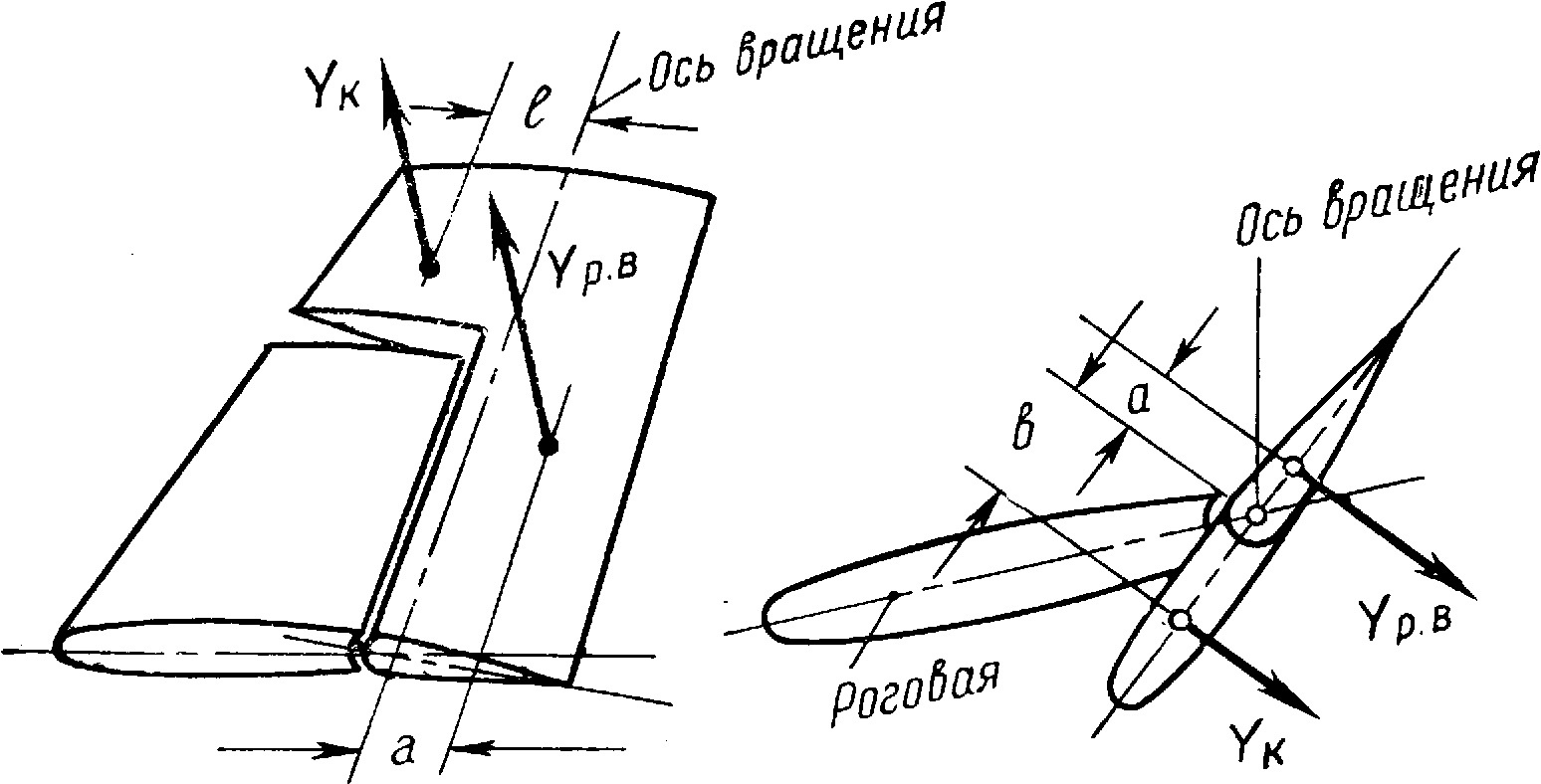

Схема роговой компенсации

Схема роговой компенсации

Внутренняя компенсация распространена большей частью на элеронах. В этом случае кусок профиля, примыкающий к оси вращения руля остается пустым и делится гибкой герметичной перегородкой (диафрагмой) на две полости. В полостях возникает разность давлений, действующая на диафрагму и создающая компенсирующий момент. Не вносит никаких возмущений в поток, что особенно ценится на сверх- и гиперзвуке, но ограничивает диапазон отклонений руля, особенно на тонком профиле.

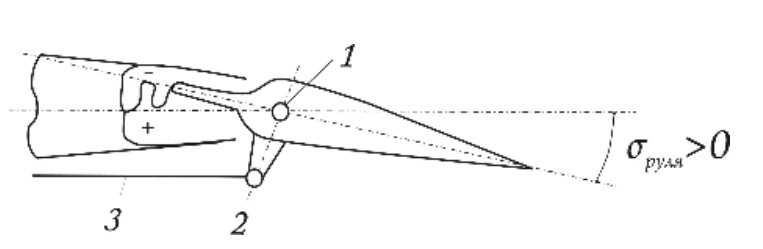

Схема внутренней компенсации

Схема внутренней компенсации

Сервокомпенсация это использование небольших отклоняемых поверхностей на задней кромке основного руля. Этакий руль на руле. Компенсация триммером ‒ один из видов сервокомпенсации, он отличается тем, что применяется на установившихся режимах полета и полностью обнуляет шарнирный момент (все остальные виды компенсации его только уменьшают, но не убирают полностью).

Схема компенсации триммером (и сервокомпенсации в целом)

Схема компенсации триммером (и сервокомпенсации в целом)

Итак, мы добрались. У осевой компенсации есть один интересный и крайне опасный побочный эффект: если по каким-либо причинам центр давления уползет на компенсатор (та самая часть перед осью вращения), начнется треш.

Во-первых, руль (и рычаг управления тоже) моментально улетает в крайнее положение.
Во-вторых, сразу же возникает обращение знака усилий на рычаге управления. Теперь, чтобы перевести рычаг из положения «на себя» в нейтральное, надо его ТОЛКАТЬ, тогда как в норме рычаг сам стремится туда и его надо ТЯНУТЬ. Это очень сильно осложняет управление и может привести к катастрофе.
И в-третьих, пока летчик все это сообразит, самолет уже выйдет на критические режимы (штопор - земля - гроб - кладбище).

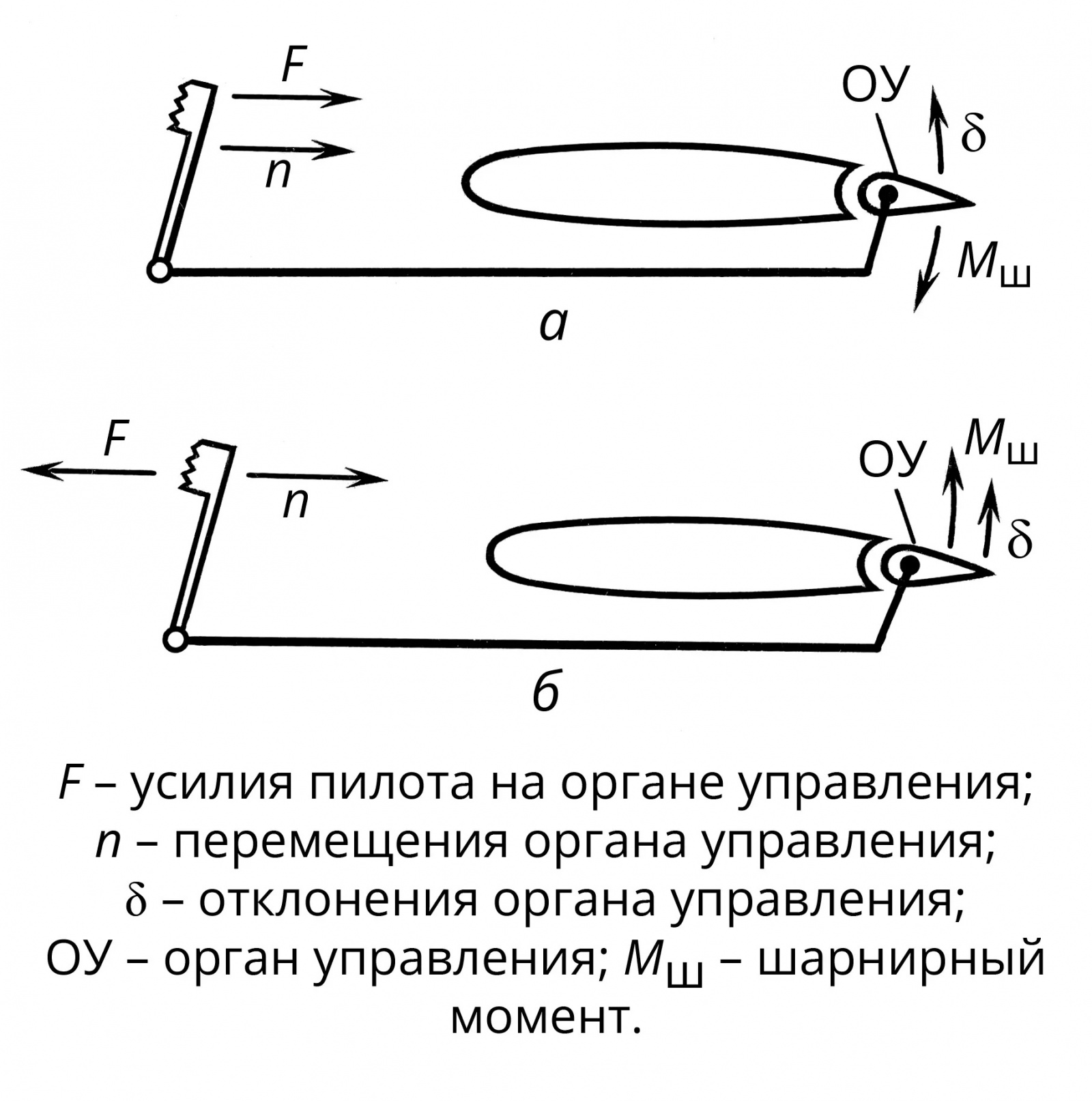

Примерная схема усилий на нормальном (а) и перекомпенсированном (б) руле. Видно, что в случае перекомпенсации момент направлен на увеличение угла отклонения руля

Примерная схема усилий на нормальном (а) и перекомпенсированном (б) руле. Видно, что в случае перекомпенсации момент направлен на увеличение угла отклонения руля

Поздравляю, вы познакомились с госпожой перекомпенсацией. А руль, соответственно, стал перекомпенсированным. Перекомпенсация это крайне опасная хрень, и ее стараются избегать всеми возможными и невозможными методами. Как когда-то я слышала на лекциях (за надежность инфы не ручаюсь), что на самолеты Сухого ставят охрененно мощные привода, способные пересилить возможную перекомпенсацию, а вот МиГ хитрее, они строят рули так, что на малых скоростях (и малых шарнирных моментах) они перекомпенсированы, но тогда они легко пересиливаются, а вот на больших скоростях рули становятся уже нормальными. Такая схема позволяет ставить более слабые и легкие приводы. В идеале, конечно, лучше перекомпенсацию вообще не допускать, но тут уж как повезет. Полет истребителя ‒ штука непредсказуемая.

Приятной вам посадки.
