Чаще всего самолёты летают не абы как, а по определённым, уже созданным маршрутам.
Например, наводятся на радиовышки. Это ориентиры в пространстве. Когда диспетчер говорит воздушному судну, как лететь, он называет определённую вышку, радиостанцию. Там у него поворотная точка. Пилоту так и говорят: «От этой теперь лети к следующей». В итоге самолёт летит ломаной загогулиной — от одного поворотного пункта к другому.
Сделано это для того, чтобы не было сомнений в координатах на разных самолётах с разными приборами.
Современное самолётное оборудование позволяет вместо этой сложной ломаной линии лететь напрямую. То есть диспетчер говорит: «Лети сюда, поворотная точка такая». Не у всех есть настолько современное навигационное оборудование, поэтому радиовышки будут ещё долго использоваться.
Но давайте разбираться дальше, как вообще устроено воздушное пространство, кому и куда можно.
Классы воздушного пространства

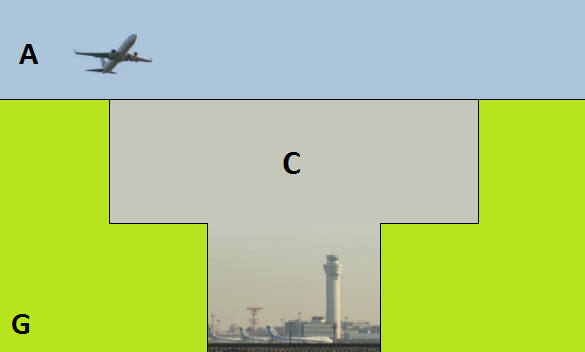

Есть три масштабных класса воздушного пространства — им присваиваются буквы A, C и G. В США их больше (используются все буквы от A до E для контролируемого и G для неконтролируемого). Главное различие классов в том, для чего используется воздушное пространство.
На самом верху схемы находится класс А. Там чаще всего обретаются большие мощные самолёты, в основном пассажирские суда. Летают тут только по приборам и с поддержкой диспетчера. Без них туда соваться нельзя.
В классе А принцип безопасности исходит из того, что пилот смотрит только в приборы и не в курсе ситуации относительно других самолётов — это видит только диспетчер. На самом деле, конечно, визуальный контроль важен, но тот же Ершов в «Записках ездового пса» рассказывал, что они, бывало, закрывали всё газетами, чтобы не ослепнуть на высоте. По этой же причине здесь есть обязательное эшелонирование — разведение самолётов как по высоте друг относительно друга, так и вдоль, так и общее сохранение дистанции. В пространстве класса А нет ограничения по скорости. Радиосвязь с органами управления воздушным движением обязательна. Для того чтобы летать в А, нужно разрешение.
Чтобы получить такое разрешение, нужно подать план полёта, в котором будет прописано, по какому маршруту пройдёт полёт, какие будут поворотные точки, сколько времени это займёт. Флайт-план отправляется в соответствующую организацию. Организация смотрит: а имеет ли он право вообще лететь туда, куда он хочет? А можно ли в данный момент там летать? А нет ли там каких-то ограничений? Если всё нормально, пилоту говорят: «Да, парень, лети». При изменении времени вылета меняется и план полётов.
Класс С начинается прямо от земли. Над аэропортами он вырастает «стаканом». Здесь тоже летают по приборам, но уже можно и по правилам визуальных полётов. Иначе говоря, того, что пилот видит перед собой, вполне хватает. ППП — правила полёта по приборам, ПВП — правила визуальных полётов. В пространстве С есть ограничение по скорости полёта, но не для тех, кто летает по приборам. При высоте меньше 3050 метров скорость должна быть не больше 450 км/ч. Обязательна радиосвязь, разрешение тоже нужно.
Класс G — это то, что не попало ни в класс А, ни в класс С. Внизу схемы —воздушное пространство, где летают кукурузники, вся лёгкая авиация и парапланеристы с парашютистами. И дроны. Можно летать по приборам, можно и визуально. Диспетчерского обслуживания нет, зато есть информация по запросу. То есть с диспетчером можно связаться и что-нибудь у него спросить. Ограничение скорости действует для всех. Обязательная радиосвязь нужна только тем, кто летает по приборам. Разрешение на полёт получать не надо, на подлёте к зоне действия какого-то диспетчера ты с ним связываешься и говоришь: «Привет, я лечу», потом — «Привет, я тут». И он на месте решает, что делать.
Для дронов всё чуть сложнее. Им в небе вообще мало кто рад, и нормативы только формируются. В большинстве стран вы просто не должны подниматься выше примерно 120 метров и не летать около аэропортов — предполагается, что тогда есть шансы встретить только другой дрон или редкие воздушные шары.

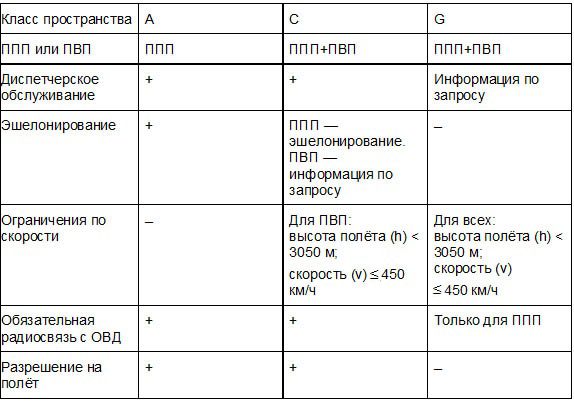

Так, табличка:
Теперь про запрещённые зоны. Это могут быть территории природных заповедников — тот же Приокско-Террасный заповедник в Серпуховском районе. А также это зоны над военными объектами и просто опасные территории. Есть места, где запрет на полёты действует не всегда. Например, если есть какой-то очень большой завод, который в какие-то определённые моменты выбрасывает в атмосферу кучу всего и создаёт в воздухе взвесь, в которой ничего не видно, этот район считается кратковременно запретным. Ещё есть всякие зоны для парашютистов, спортсменов-пилотажников и прочего.
Похожая система есть в море, и, если интересно, мои коллеги расскажут про это отдельно. Но там прямо так и написано, какая зона чем опасна и когда. «Тут размножаются киты в мае, если ваша лодка меньше 20 метров, БЕГИТЕ!» или «А здесь мировое сообщество регулярно затапливает космические станции и спутники с ядерными реакторами, смотрите вверх иногда».

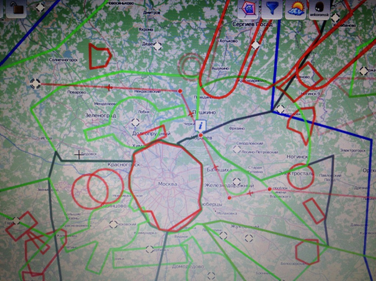

Ради интереса посмотрите авиакарту над Москвой. Она немного устарела, но для наглядности подойдёт. Красные зоны — запрет полётов. Как видите, залетать за МКАД обычно прям совсем нельзя. Даже МЧСники, которые летают по всей Москве, долго получают разрешение на полёт.
Маршруты дальше
Теперь разница между воздушными трассами и местными воздушными линиями. Они всегда работают, на них всегда класс пространства А. Это история про большие пассажирские самолёты. Для других есть местные воздушные линии. Пришёл диспетчер обслуживать местную воздушную линию — бамс, и она появилась. Ушёл — и нет никакой линии. Удобно.
Воздушных авиалиний очень много. Выше показано, как они выглядят на карте. Светлые — местные.
Воздушное пространство трёхмерное, делится на кучу зон, районов, маршрутов, ограниченных и запрещённых зон. Здесь царь и бог — Единая система организации воздушного движения. Все нормы, описанные в тексте, придумали они. Им подчиняются все диспетчеры, и все карты строятся в соответствии с тем, что они говорят.
На территории России никто им не указ. Стоит самолёту пересечь границу — он попадает в юрисдикцию другой такой же службы организации воздушного движения. Но мы дальше будем говорить про ОрВД РФ.
А что пилот?
Чтобы пилот мог разобраться во всей информации и при этом не заблудиться, выпускают сборники аэронавигационной информации. Они есть в каждой стране. В них абсолютно вся информация: схемы аэропортов, маршруты, куча карт, куча описаний запретных зон. В РФ сборник — это такой себе трёхтомник. Выпускает его Центр аэронавигационной информации гражданской авиации (иногда говорят «Цайга»). Авиационный талмуд можно заказать у них или скачать в сети.
Пилоты или авиационные организации подписываются на изменения в системе ЦАИ ГА. Им присылают обновлённые схемы аэропортов и описания — что закрыли или в какие даты не работает конкретная взлётно-посадочная полоса. Такая система работает во всём мире.
Но как быть, если пилот не подписан на обновления? Допустим, ему нужно посадить самолёт в каком-нибудь большом аэропорту и он не знает, что там что-то поменялось. Вот он подлетел к аэропорту. Здесь с ним начинает общаться автоматическая система. То есть диспетчер не будет (особенно в большом аэропорту) с каждым пилотом разговаривать и рассказывать: «Знаете, вот у нас эта полоса закрыта, а на эту вы как-то по-особому заходите, не по той схеме, как в сборнике написано». Создаётся система сообщений с актуальной информацией, которая передаётся пилотам по радио. Когда пилот запрашивает диспетчера, тот его сразу спрашивает: «Ты обновлённую информацию номер XYZ всю слышал, понял?» Если пилот говорит: «Понял», то с ним продолжают работать. Если «не понял, не слышал», то лети дальше, слушай информацию и перезванивай.
Если ты в аварийной ситуации, то диспетчер переключится только на тебя и проведёт за ручку.
«Фары» самолёта
Когда пассажиры загрузились на борт и двери закрыты, пилоты получают разрешение на запуск двигателя и начинают делать много разных важных вещей. Мы эту часть пока пропустим, хотя там много интересного. Пока остановимся на огнях, потому что по ним можно визуально заметить самолёт.
Есть три обязательных огня на самолёте. Это навигационные огни: красный (1), зелёный (2) и белый маячок (3), который обеспечивает видимость самолёта и служит защитой против столкновений.
Красный и зелёный используются, чтобы определить, в какую сторону вообще летит самолёт. Красный всегда слева относительно пилота, зелёный — всегда справа (если смотреть на самолёт перед собой, то, соответственно, наоборот).
Пилоты тоже люди, поэтому поначалу используют кучу мнемонических правил, чтобы всё запомнить, включая расположение огней. Например, в самолётах, где два пилота, командир воздушного судна всегда сидит слева, а второй пилот — справа. Считаем это заранее известным фактом. Присказка примерно такая: красный, как нос капитана, маячок — всегда слева, зелёный, как второй пилот, — всегда справа.
Ещё на самолёте есть стробоскопы. Они чисто для того, чтобы самолёт был виднее в небе. Их обычно видно из иллюминатора. Есть передние поворотные огни — они используются на рулёжке, чтобы было видно, куда едешь. Ну и посадочные фары. Забавно, что их используют не только при ночной посадке: днём их включают, чтобы распугивать птиц. Попадаются даже орлы — с ними разговор особый. Старшие пилоты младшим всегда рассказывают, что, если видишь орла, который тебя пытается атаковать, не пытайся увернуться. Орлы до последнего момента идут в бой. Потом видят, насколько самолёт больше, пугаются и сами как-то очень аккуратно и лихо сваливают.
Отдельно про освещение крыльев и хвоста судна. Это делается для общей безопасности, так как работает принцип: чем больше светится самолет, тем безопаснее. Ещё хвост освещают для рекламы — именно там обычно рисуют эмблему авиакомпании.
О выезде с парковки
После включения двигателя и освещения пилот запрашивает разрешение на руление.

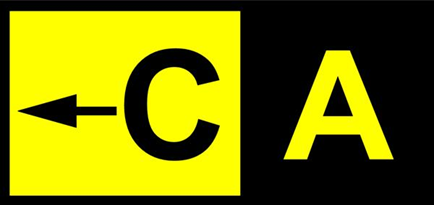

По бокам от рулёжных дорожек можно увидеть такие буквы:
Что они говорят? Все рулёжки обозначаются жёлтыми буквами на чёрном фоне. А если видите чёрную букву на жёлтом, значит, там перекресток рулёжных дорожек и самолёт может свернуть на другую дорожку в том направлении, куда показывает стрелка. Комбинацию выше можно прочесть как «сейчас вы находитесь на рулёжке А, но если повернёте налево, то попадёте на рулёжку С».

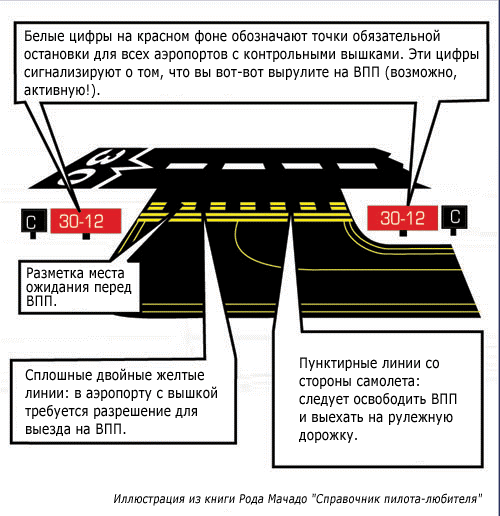

Рулёжка торжественно заканчивается двойной сплошной. Она говорит, что здесь надо остановиться и получить разрешение и дальнейшие инструкции. А прерывистая двойная говорит, что можно и нужно ехать вперёд. В одно направление можно, в другое — нельзя.
Что здесь ещё можно увидеть. Вот числа 30–12. Это обозначение взлётно-посадочной полосы. Знак говорит, что вы сейчас будете пересекать полосу 30–12. Все ВПП на самом деле имеют два направления, то есть можно взлетать в обе стороны. Поэтому у каждой стороны взлёта есть своё направление на магнитный курс. Цифра — значения магнитного курса. Только на самом деле это не 30–12, а 300–120 (значение угла относительно севера округляется до десятков и обрубается). Заметьте, что между 120 и 300 ровно 180 градусов — в названии полос всегда будет это различие. Например, полоса 07–25 — 250 минус 70 будет ровно 180. Если же в одном аэропорту есть несколько полос, то их дополнительно маркируют буквами L (левая), R (правая) и C (центральная): 07L, 07R или 07C.
Взлёт и набор высоты

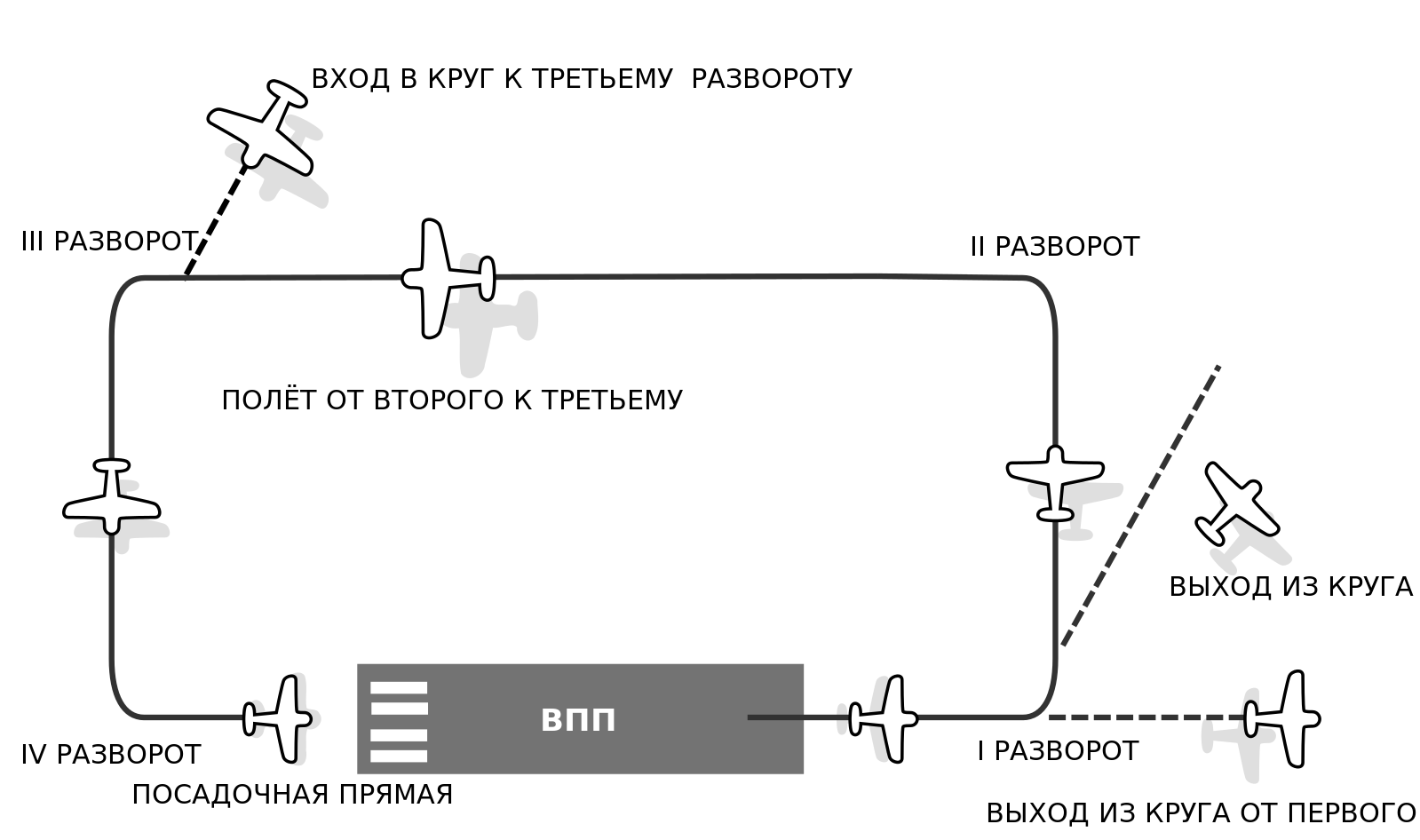

После фактического взлёта с полосы пилот начинает набирать высоту. Это происходит ровно по схеме, указанной в сборнике правил. Для каждого аэродрома есть своя схема вылета. Наверное, замечали, что самолёт, когда взлетает, обычно потом делает какой-нибудь нехилый крен и уходит в сторону. Это часть круга полётов аэропорта. Он есть у каждого аэропорта. Хотя на самом деле не круг, а очень даже прямоугольник. В чём суть? Среди стандартных маршрутов самолёта — взлёт, четыре разворота и посадка. Так обычно практикуются учащиеся пилоты. Они получают разрешение на взлёт, летят четыре разворота, просят разрешение, например, на конвейер, касаются колесом взлётно-посадочной полосы и опять летят делать четыре разворота. И так, пока не научатся летать.
Маршрут построен
После набора высоты самолёт летит строго по маршруту. Маршрут полёта выглядит примерно так:
UUWW UM4D UM DCT AR DCT OBELU B239 AJ R369 DB B964 LUKIR LUKI1A ULLI
За кодами скрывается следующая информация:
UUWW — международный код аэропорта Внуково;
UM4D — обозначение маршрута вылета (SID);
UM — приводная радиостанция «Ивановское»;
DCT — «прямо на»;
AR — приводная радиостанция «Бужарово»;
DCT — «прямо на»;
OBELU — обозначение точки;
B239 — обозначение трассы;
AJ — приводная радиостанция «Старица»;
R369 — обозначение трассы;
DB — приводная радиостанция «Починок»;
LUKIR — обозначение точки;
LUKI1A — обозначение маршрута прибытия;
ULLI — международный аэропорт Пулково.
Для одного и того же рейса (то есть из точки А в точку Б) маршрут может быть разным. Перед полётом пилот или другой специально обученный человек смотрит на направление ветра, погодные условия и закрытые зоны и выбирает, с какими поворотными пунктами полетит самолёт. Вся последовательность пунктов кодируется в аналогичную страшную строку. Приходя на каждый поворотный пункт, пилот докладывает соответствующему диспетчеру, куда он летит дальше. И так, короткими перебежками от одной точки к другой, самолёт приходит на целевой аэродром. Иногда диспетчеры имеют на руках больше информации, чем пилот, и меняют маршрут. Например, если аэропорт временно перестал принимать самолёты на посадку.
Идём на обгон
Да-да. В небе тоже совершают обгон. Конечно, не в случае с высшими эшелонами в воздушном пространстве класса А, где летают пассажирские боинги, — они тоже могут ходить на обгон, но там всё через диспетчера.
Вообще, обгон и объезд любых препятствий в воздухе производится уходом судна вправо. Всегда вправо. Нужно отклониться на 30 градусов, отлететь на безопасное расстояние не менее 200 метров и только тогда идти на обгон. Как и везде в моих упрощениях, есть куча условий и деталей, зависящих от обстоятельств, — процедура сложная, но вот эта часть в ней главная.

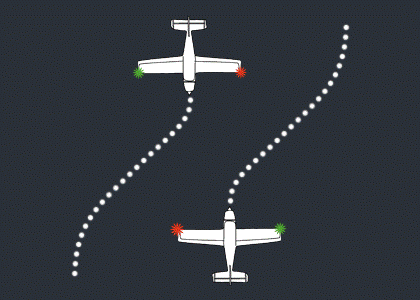

Со «встречкой» в воздухе та же история. Опять же, это применимо только к визуальным полётам, то есть когда нет диспетчера, нет эшелонирования. Если вдруг оказались в воздухе и видите впереди летящий самолёт с сигнальными огнями, наоборот, уводите самолёт вправо. Тот самолёт тоже вас видит и точно так же уйдёт вправо. В итоге вы радостно расходитесь.
На перекрёстке всё по-другому. Тут нельзя остановиться, когда видишь помеху справа. Поэтому, если пилот видит самолёт справа, он набирает высоту. Если самолет идёт слева, он снижается. Помним: в небе у нас самое настоящее 3D-пространство.
Очередь на спуске
На подлёте может возникнуть «очередь», поэтому есть несколько моментов, влияющих на приоритет посадки. Например, есть на борту пассажиры или нет, летите вы ниже, чем другой самолёт, или нет. Но самый главный приоритет на посадке у того, кто подаёт сигнал бедствия. Если у самолёта есть транспондер, то он автоматически передаёт информацию о своём статусе на землю. У телефонного способа связи есть аналог сигнала SOS — сигнал MAYDAY. Фраза представляет собой приблизительную английскую транскрипцию французского m'aidez — сокращённый вариант фразы venez m'aider («придите мне на помощь», «помогите мне»)
Когда самолёт терпит бедствие и диспетчер об этом узнал, судно может садиться как хочет. Не заходя на круг и не по трассе. Как удобнее сесть, чтобы не убиться, так он садиться и будет. В этой ситуации задача диспетчера — разогнать от него все остальные самолёты. Причём, когда снижается самолёт, передающий MAYDAY, на аэродром вызывают полицию, скорую, пожарную и МЧСников — весь комплект. Поэтому если пилот решит дать такой сигнал, просто чтобы побыстрее сесть, то потом будет платить немаленький штраф за ложный вызов всей спасательной гвардии.
Если же всё проходит мирно и самолёт садится по стандартной схеме, то сигнальщики быстро его паркуют. И вы снова услышите фразу «Спасибо, что воспользовались услугами нашей авиакомпании».
Автор: Марина Мытрова
