Интерполяция + (линейная | логарифмическая) шкала + С++

Понадобилось мне как-то сделать интерфейс для загрузки в микроконтроллер график функции «сопротивление -> температура» (график решили задавать по нескольким точкам, а потом их интерполировать). По ходу дела выяснилось, что график будет оч-чень нелинейным (180 Ом -> 100^o, 6 000 Ом -> 0^o, 30 000 Ом -> -30^o). Поэтому пришлось мне погрузиться в тему логарифмических шкал… и сразу вынырнуть, так как я не нашел того, что мне нужно. А нужно-то мне было всего лишь понять математику (и реализацию на С++) таких дел. ЧуднО — вроде такая нужная тема, а не расписано! Ну да ладно — мозги заскрипели и вспомнили высшую математику из университета, и программа была написана. Решил описать я свои мытарства тут — может, кому пригодится.

В этой статье я распишу теорию (а также базовые виртуальные классы), в следующей возьмусь за конкретные реализации средствами Qt.

Осторожно: в тексте много графики!

Постановка задачи

Давайте немного подробнее опишем что нам надо:

1. задание функции — необходимо задать несколько точек, по которым строится график. Вобщем, вспоминаем интерполяцию;
2. построение графика функции — да-да, я знаю про Qwt. Может, не очень хорошо я его знаю, т. к. я не нашел в нем следующей возможности:
3. интерактивное задание функции — мне нужно двигать точки, по которым строится функция, прямо на экране, в текущих экранных координатах шкалы, которые переводятся в реальное значение;
4. линейная/логарифмическая шкала — поскольку значения вот такие, как я написал, мне пришлось заложить возможность менять шкалу. Причем как одну, так и обе сразу.

Вот такое ТЗ… Ну да ничего, я справился! Давайте и вам помогу.

Да, пока не нырнули — спасибо Equation Editor-у от CodeCogs! С их помощью я лихо построил все математические формулы без всяких Microsoft Equation Editor, которые потом надо еще экспортировать в графику со вставкой сюда. Кстати, там есть и русский редактор. В общем, рекомендую!

Ну и если вместо формул вы видите пустые квадратики — это тоже «спасибо» Equation Editor-у…

Прикрепленный Excel-файл

По ходу написания статьи я все расчеты строил и проверял в таблице Excel с формулами. Оказалось очень удобно. И я решил его выложить для общественного пользования. Там внизу перечислены страницы по разделам. На каждой странице параметры, которые можно менять, отмечены как ячейки с желтым фоном. Остальные клетки лучше не трогать. Впрочем, все формулы можно смело смотреть. Скачивайте файлик и пробуйте на здоровье! Если проблемы с файлом — пишите, вышлю.

Функциональная зависимость

Итак, у нас есть некоторая зависимость — обозначим ее как . Здесь у нас — горизонтальная ось графика, — вертикальная. В моем случае было значение сопротивления, — температура.

Почему не ? Ведь вроде бы должно быть так? Так-то оно так, но только в школе в простейшем случае.

— это координаты точки на плоскости. Для простоты определимся использовать Декартову систему координат: задает вертикальное смещение горизонтальной оси относительно нуля, задает горизонтальное смещение вертикальной оси относительно нуля.

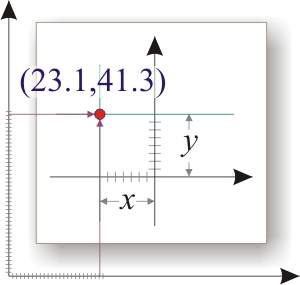

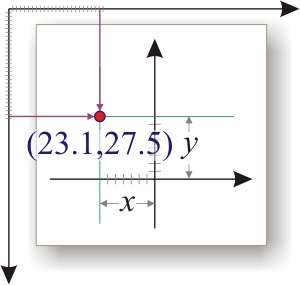

Все хорошо тогда, когда мы рисуем на бумаге эту самую систему координат и в ней ставим точки. Там и вправду — выбрали центр, линейкой отложили сюда, потом туда. А вот при построении графика в какой-то программе уже тонкости начинаются — что считать нулем? Что считать за "+", а что за "-"? Я рисую для этой статьи графику в CorelDRAW — там центр считается снизу слева (его можно передвинуть куда надо).

Да и в каких единицах график-то? В сантиметрах? А почему? У меня следующий этап будет реализация на С++ средствами Qt, так там я сделаю окно QWidget, у которого по умолчанию ноль — это слева сверху; единицы измерения — экранные пиксели.

Ну и не забываем о том, что это все эти красивые рассуждения справедливы пока что для линейной шкалы, а у нас маячит за горизонтом логарифмическая. Там вообще черт знает что будет!

Но это только лишь точка. А у нас будет какая-то линия, точнее — много линий. Что там будут за преобразования?

Вот именно поэтому мы с самого начала должны четко разделить функциональную зависимость и преобразования координат.

Итак, давайте договоримся о следующем: у нас есть некоторый абстрактный процесс, который описывается функциональной зависимостью . При отображении на экран используется преобразование в координаты , где , . Следующие шаги — это прояснить эти самые и .

Но отложим пока в сторону координаты — нам надо как-то задать нашу функцию (помните ТЗ)? Причем задать в тех самых абстрактных координатах . Этим и займемся.

Интерполяция

В моем случае был известен ряд точек :

, Ω	, ˚
180	100
6 000	0
30 000	-30

Не ахти какая сложна и большая таблица, но тут явно куча пустых мест. А какое сопротивление соответствует 60˚, -40˚, ...? В общем, надо проставить отсутствующие точки. И в этом нам помогут интерполяция, аппроксимация и экстраполяция. Впрочем, не пугайтесь — одной интерполяции хватит за глаза.

Методов интерполяции много, все рассматривать я тут не буду. Лично мне приглянулся вначале интерполяционный многочлен Лагранжа. Он весьма прост в расчете и реализации, а также в настройке. Там предполагается, что задано множество из точек вида (тут мы на время таки вернемся к заданию точек в виде — так уж принято в математике).

Многочлен вычисляется как , где .

Математика испугала? Хм… Ладно, напишу на языке С++:

typedef qreal Real;

Real Lagranj (Real X)
{
	static const int n = 3;
	static Real y[n] = {100, 0, -30};
	static Real x[n] = {180, 6000, 30000};
	Real L, l;
	int i, j;

	L = 0;

	for (i = 0; i < n; ++i)
	{
		l = 1;

		for (j = 0; j < n; ++j)
			if (i != j)
				l *= (X - x[j]) / (x[i] - x[j]);

		L += y[i] * l;
	}

	return L;
}

int main (int argc, char *argv[])
{
	Real y;

	y = Lagranj (180);
	y = Lagranj (500);
	y = Lagranj (1000);
	y = Lagranj (6000);
	y = Lagranj (10000);
	y = Lagranj (30000);
	y = Lagranj (0);
	y = Lagranj (100000);
}

Как видите, все достаточно тривиально (насколько тривиальными могут быть полиномы).

Еще одно большое достоинство полиномов Лагранжа — их легко можно промоделировать в таблице Excel-я, что я и делал.

Потом, правда, все стало немного печально, т. к. у этих полиномов, как и у любых других, на графике видны вибрации. Т. е. они не могут дать прямые линии — постоянные значения. В моем случае я не смог их настроить дОлжным образом — они выгибались в явно недопустимые числа. Поэтому мне пришлось от них отказаться…

Работая в Corel, я был близко знаком с кривыми Безье — тоже достаточно удобное и простое представление табличных данных. Весьма легко реализуется в программировании. Однако это уже не интерполяция, а, скорее, аппроксимация, т. к. тут приходится подгонять кривую к нужному виду.

В итоге, внимательно присмотревшись к своей функции, я понял, что у меня вполне прокатит кусочно-линейная интерполяция — прямые отрезки между заданными линиями. Не то, чтобы совсем уж фен-шуйно, но зато легко реализуемо и удобно настраиваемо.

Говоря языком математики, мы между точками и проводим прямые линии вида .

Опять же, на языке С++ это будет выглядеть так:

typedef qreal Real;

Real Linear (Real X)
{
	static const int n = 3;
	static Real y[n] = {100, 0, -30};
	static Real x[n] = {180, 6000, 30000};
	static Real k[n] = {	(y[1] - y[0]) / (x[1] - x[0]),
							(y[2] - y[1]) / (x[2] - x[1]),
							(y[3] - y[2]) / (x[3] - x[2])};
	static Real b[n] = {	y[0] - k[0] * x[0],
							y[1] - k[1] * x[1],
							y[2] - k[2] * x[2]};
	int i;

	// . за пределами точек?
	if (X <= x[0])
		return y[0];
	else if (X >= x[n-1])
		return y[n-1];

	// . в точках?
	for (i = 0; i < n-1; ++i)
		if (X == x[i])
			return y[i];

	// . между точками?
	for (i = 0; i < n-1; ++i)
		if (X >= x[i] && X <= x[i + 1])
			return k[i] * X + b[i];

	return 0;	// ошибка - сюда алгоритм зайти не должен !!!

}

int main (int argc, char *argv[])
{
	Real y;

	y = Linear (180);
	y = Linear (500);
	y = Linear (1000);
	y = Linear (6000);
	y = Linear (10000);
	y = Linear (30000);
	y = Linear (0);
	y = Linear (100000);
}

Тоже ничего революционного, не так ли?

Есть одно существенное различие между полиномом Лагранжа и линейной интерполяцией: у первого нельзя явно задать значения за пределами точек — они вычисляются, у второго можно это дело контролировать. Также и поэтому я в конечном итоге остановился на линейном варианте. Более того — в логарифмическом масштабе, к которому я стремился, линейные отрезки дают более подходящий мне вариант.

Впрочем, не будем заморачиваться сейчас на методах интерполяции. Давайте лучше мы сделаем базовый класс, от которого будем наследовать реализации различных методов $#*@!поляции.

Базовый класс для задания/расчета функции

Что этот класс должен уметь делать? Мне кажется, что такой класс должен:

• давать значение функции в зависимости от аргумента — собственно, ради чего мы его и городим;
• реагировать (перемещать и пересчитывать) на изменение точек интерполяции — на вход подается факт нажатия/отпускания в некоторой координате, в результате чего производится пересчет параметров;
• различать одиночный и двойной щелчок мышки — одиночное нажатие, как по мне, указывает на передвижение точки; двойное создает новую точку;
• прорисовывать точки интерполяции как при их движении, так и без оного — т. к. у разных методов интерполяции будет разное интуитивно понятное значение точек интерполяции, то и выводить их должен производный класс (например, в интерполяции точка является частью графика; в аппроксимации точка не обязательно лежит на графике; в кривых Безье часть точек лежит на графике, часть задают форму);
• давать координаты текущей передвигаемой точки — это нужно для вывода текста координаты данной точки;
• давать сервисную информацию — например, «определена ли функция?», «сколько точек для интерполяции используется?», «получить координаты точек» и т. п. Эти данные позволят сохранить текущие настройки;
• производить настройку — «распределить столько-то точек», «задать координаты точки» — это нам позволит восстановить сохраненные настройки.

Еще есть мысли? Если будут — пишите в комментариях, добавим!

Получается такой вот класс:

class FunctorBase
{
protected:
	virtual QPointF &get_point (const int Pos) = 0;			// возврат текущей точки
	virtual QPointF get_point (const int Pos) const = 0;	// возврат текущей точки

public:
	// . события
	virtual void MouseClicked (const QPointF &Pt) = 0;		// нажатие на кнопку мышки в координате Pt
	virtual void MouseDblClicked (const QPointF &Pt) = 0;	// двойное нажатие на кнопку мышки в координате Pt
	virtual void MouseReleased (void) = 0;					// отпускание кнопки мышки
	virtual void MouseMove (const QPointF &Pt) = 0;			// передвижение мышки (в режиме перетаскивания кнопки), текущая координата Pt
	virtual void DrawPoints (QPainter &p, const ScaleBase &X, const ScaleBase &Y, const int ptRadius, QPen &pnCircle, QBrush &brCircle) = 0;		// прорисовка всех точек интерполяции, кроме текущей
	virtual void DrawCurPoint (QPainter &p, const ScaleBase &X, const ScaleBase &Y, const int ptRadius, QPen &pnCircle, QBrush &brCircle) = 0;		// прорисовка текущей точки интерполяции (и связанных с ней, если надо)

	// . свойства
	virtual qreal f (const qreal t) const = 0;		// значение функции от аргумента
	virtual QPointF *point (void) const = 0;		// координаты текущей точки; если такой нет - возврат NULL
	virtual bool is_specified (void) const = 0;		// функция определена
	virtual int num_points (void) const = 0;		// количество точек для интерполяции
	QPointF point (const int Num) const;			// координата точки по ее номеру

	// . управление
	virtual bool set_points (const int Num) = 0;	// задание количества точек; возврат успешности операции
	QPointF &point (const int Num);					// координата точки по ее номеру
	void set_point (const int Num, const QPointF &Pt);		// задание координаты точки по ее номеру

	// . перегруженные операторы
	qreal operator() (const qreal t) const		{ return f(t); }			// значение функции от аргумента
	operator bool (void) const					{ return is_specified (); }		// функция определена
	QPointF &operator[] (const int Num)			{ return point (Num); }		// координата точки по ее номеру
	QPointF operator[] (const int Num) const	{ return point (Num); }		// координата точки по ее номеру
};	// class FunctorBase

inline QPointF &FunctorBase::point (const int Num)
{
	Q_ASSERT_X (Num < num_points (), "receiving points", (QString ("incorrect point index %1 for array size %2 is used"). arg (Num). arg (num_points())).toAscii().constData());
	return get_point (Num);
}
inline QPointF FunctorBase::point (const int Num) const
{
	Q_ASSERT_X (Num < num_points (), "receiving points", (QString ("incorrect point index %1 for array size %2 is used"). arg (Num). arg (num_points())).toAscii().constData());
	return get_point (Num);
}
void FunctorBase::set_point (const int Num, const QPointF &Pt)
{
	point (Num) = Pt;
}

(Тем, кто недоволен моим стилем и структурой — предложите объективно лучше!)
(Тем, кто найдет ошибки в коде — спасибо!)

Думаю, тут все очевидно.

Для координат используется представление точки в виде QPointF (пара чисел в виде qreal, qreal. «На всех платформах, кроме ARM, используется double» — так написано для Qt 4.8).

Нажатия на кнопки мышки реализованы функциями MouseClicked, MouseDblClicked, MouseReleased и MouseMove. Предполагается, что в конкретных реализациях будут соответствующие реакции.

Для прорисовки точек используются методы DrawPoints и DrawCurPoint. Если для всех методов, кроме этих, координаты используются абстрактные, то тут нужны самые что ни на есть экранные. Поэтому сюда передаются два объекта класса ScaleBase для преобразований. Этот класс — тоже виртуальный. Его предки реализуют преобразование из абстрактных координат в текущие экранные. Сам же этот класс будет описан ниже.

Текущее значение функции возвращает метод f (const qreal) и перегруженная операторная функция operator() (const qreal).

Для задания структуры используются функции set_points (Num) — задание количества точек, point (Num), set_point (Num), get_point (Num) — задание координат конкретной точки. num_points () const — возвращает количество точек, point (Num) const, get_point (Num) const возвращают координаты точки. is_specified () const возвращает true, если структура функции задана.

В следующей статье мы распишем пару вариантов реализации этого класса.

Функция преобразования для вертикальной/горизонтальной шкалы

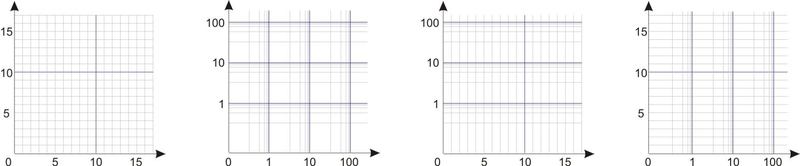

Есть линейные и логарифмические шкалы. Учитывая, что вертикальная шкала может быть сделана в одном формате, а горизонтальная — в другом, мы получаем четыре варианта графика:

Вариант первый — обе шкалы линейные. Вариант второй — обе логарифмические. Варианты третий и четвертый — смешанные графики. Кстати, в моем случае именно смешанный случай в итоге и подошел, т. к. по горизонтали у меня потребовался логарифмический масштаб, по вертикали — линейный.

Следовательно, задачу отображения нужно решать отдельно для обеих осей.

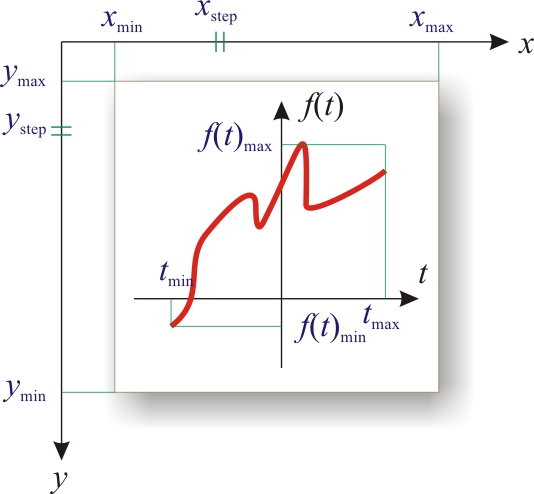

Напомним, что при отображении на экран используется преобразование в координаты , где , . Наша дальнейшая задача — построить эти функции для линейного и логарифмического случаев.

Что это за функции такие? На вход они получают координату в абстрактных (для компьютерной подпрограммы отображения на экран) координатах, на выход дают в экранных («экранные» координаты будут для разных операционных систем разными"). Для расчета им нужно знать следующее:

• пределы абстрактных координат — те предельные значения аргумента и функции, что нас интересуют. Это будут , для горизонтальной оси и , для вертикальной. Не нужно допускать классическую ошибку: , ! В приведенном примере это проиллюстрировано;
• пределы экранных координат — границы картинки, в которой рисуется график. Естественно, в текущих экранных координатах. На графике это , для горизонтальной оси и , для вертикальной;
• шаг экранной координаты — текущий шаг пикселя , . В простом случае это будет единица. Но в Qt вертикальный ноль — это верх окна. Следовательно, . А еще могут быть применены всякие трансформации, и шаг уже будет отнюдь не единичным.

Обратите внимание — для задачи преобразования не важно, вертикальная это ось или нет! Она (задача) оперирует граничными значения входного, выходного, а также шагом выходного параметров. Следовательно, задачу можно обобщить: необходимо преобразовать параметр на основе его пределов , в выходную величину с учетом ее пределов , и шага . Тут намеренно введены обозначения , вместо привычных , , т. к. иначе будет путаница. Одно существенное дополнение: .

Базовый класс для преобразований шкал

Давайте сформулируем желаемую функциональность виртуального класса преобразований для шкалы, от которого будут унаследованы реализации шкал:

• преобразований из экранных координат в абстрактные и наоборот — логично, ради этого мы его и делаем;
• настройка преобразования — это тоже логично;
• свойства — текущие свойства преобразования (минимальные/максимальные значения, шаг для разных значений);
• информация по сетке — позиции для крупной и мелкой сетки, подписи под шкалой.

Реализация может выглядеть так:

class ScaleBase
{
public:
	// . преобразования
	virtual qreal scr (const qreal Val) const = 0;		// преобразование из исходных координат в экранные
	virtual qreal val (const qreal Scr) const = 0;		// преобразование из экранных координат в исходные

	// . массивы
	virtual const QVector<qreal> &scr_values (void) const = 0;		// массив исходных значений, соответствующих [экранной координате (относительно начала шкалы на экране)]
	int num_scr_values (void) const;
	virtual const QVector<int> &scr_min_grid (void) const = 0;		// массив смещений для мелкой сетки
	int num_scr_min_grid (void) const;
	virtual const QVector<int> &scr_maj_grid (void) const = 0;		// массив смещений для крупной сетки
	int num_scr_maj_grid (void) const;
	virtual const QVector<int> &scr_text_pos (void) const = 0;		// массив смещений для подписей под шкалой
	int num_scr_text_pos (void) const;
	virtual const QVector<QString> &scr_text_str (void) const = 0;	// массив текстов для подписей под шкалой
	int num_scr_text_str (void) const;

	// . свойства
	virtual qreal val_min (void) const = 0;		// возврат минимального значения исходной величины, отображаемой на экране
	virtual qreal val_max (void) const = 0;		// возврат максимального значения исходной величины, отображаемой на экране
	virtual qreal scr_min (void) const = 0;		// возврат минимального значения исходной величины
	virtual qreal scr_max (void) const = 0;		// возврат максимального значения исходной величины
	virtual bool is_specified (void) const = 0;	// преобразование определено

	// . настройка
	virtual void set_val_min (const qreal Val) = 0;		// установка минимального значения исходной величины, отображаемой на экране
	virtual void set_val_max (const qreal Val) = 0;		// установка максимального значения исходной величины, отображаемой на экране
	virtual void set_scr_min (const qreal Src) = 0;		// установка минимального значения экранной величины
	virtual void set_scr_max (const qreal Src) = 0;		// установка максимального значения экранной величины
	virtual void set_scr_point (const qreal Src) = 0;	// установка минимального экранного шага (пикселя)

	// . события
	void Resized (const qreal Size) = 0;		// изменился размер экрана

	// . перегруженные операторы
	operator bool (void) const					{ return is_specified (); }		// преобразование определено
};	// class ScaleBase

int ScaleBase::num_scr_values (void) const
{
	return scr_values().size();
}
int ScaleBase::num_scr_min_grid (void) const
{
	return scr_min_grid().size();
}
int ScaleBase::num_scr_max_grid (void) const
{
	return scr_max_grid().size();
}
int ScaleBase::num_scr_text_str (void) const
{
	return scr_text_str().size();
}
int ScaleBase::num_scr_text_pos (void) const
{
	return scr_text_pos().size();
}
virtual qreal ScaleBase::scr_step (const int Num) const
{
	Q_ASSERT_X (Num < num_scr_values (), "receiving step", (QString ("incorrect step index %1 for array size %2 is used"). arg (Num). arg (num_scr_values())).toAscii().constData());
	return scr_values()[Num + 1] - scr_values()[Num];
}

Настройка шкалы производится функциями set_... (Val). Пересчет необходимых значений должен производится в этих же функциях. При изменении размера окна вызывается метод Resized (Size).

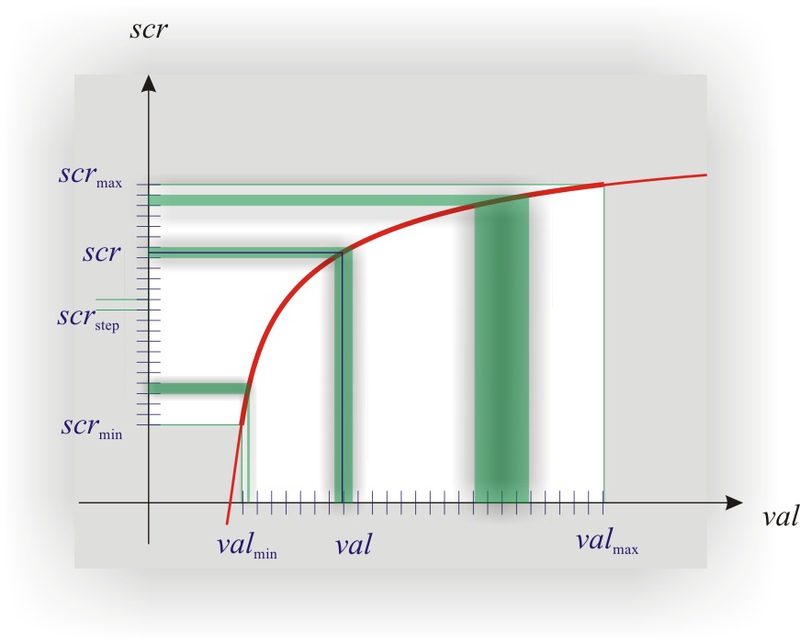

Для повышения производительности можно один раз рассчитать соответствие точки на экране и ее значение в исходных, абстрактных координатах. Этот массив возвращается методом scr_values () const. Далее, для построения крупной и мелкой сетки рассчитываются массивы (возвращают их, соответственно, функции scr_maj_grid () и scr_min_grid ()). Длина массива соответствует количеству оных линий, значение — смещению относительно начала шкалы на экране (т. е. индексу первого массива). Также заранее рассчитываются два массива — текст подписи к шкале (функция scr_text_str ()) и смещения этих подписей относительно начала (функция scr_text_pos ()).

Наконец, прямое преобразование — из абстрактных в экранные координаты — производится функцией scr (Val), обратное — функцией val (Scr).

Линейное преобразование

Давайте отдельно рассмотрим линейное преобразование для горизонтальной и вертикальной оси.

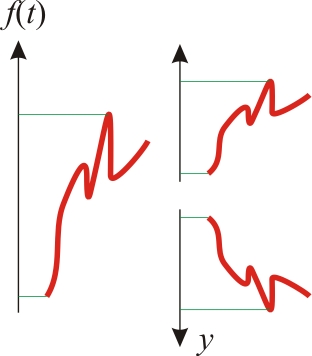

Мы имеем некоторую функцию — кривую в одном представлении. Для другого нам пришлось ее сузить и сместить вправо (окно на экране уменьшили и сдвинули вправо). Для другого представления нам пришлось сместить ее влево (окно сдвинули влево). Как это описывается математически? Достаточно просто: . В первом случае, похоже, , во втором .

В другом случае нам пришлось сузить вертикальное представление кривой и сдвинуть вверх. А потом и вообще — перевернуть. Оба этих преобразования описываются как . В первом случае , . Во втором случае .

Оба преобразования имеют одно и то же математическое описание: . В данном описании есть две константы, которые определяют преобразование — и . Первая определяет угол наклона, вторая — смещение относительно нуля.

Расчет этих констант достаточно прост — это решение системы двух уравнений:

.

Еще важно уметь делать обратное преобразование — скажем, координаты указателя мыши перевести в абстрактные координаты. Также ничего сложного:

.

Шаг в данном случае для расчета не используется, но он потом нам пригодится в реализации на С++ для расчета смещения.

Как это будет использоваться на практике? Да все просто! Горизонтальное преобразование: — граница картинки графика, соответствующая (как правило, слева), — (как правило, справа), — шаг вывода картинки по горизонтали. Вертикальное преобразование — аналогично, но по вертикали (у нас в Qt будет нижней границей картинки, — верхней, причем ).

Логарифмическое преобразование

А теперь окунемся туда, ради чего все это закрутилось:

(на графике не логарифм нарисован, а что-то похожее на него. Сделано это специально, т. к. логарифм тут будет не очень нагляден)

Если один и тот же на всей шкале, то будет везде разным! По какому закону он меняется? Правильно — по логарифмическому! Давайте первым делом научимся определять этот самый .

Всего точек у нас будет (например, , , ; тогда у нас будет 3 точки). Этому соответствует диапазон входных значений . Значению соответствует , соответствует . Последняя точка имеет индекс . Чему соответствует ?

Для линейной шкалы , где определяется диапазоном входных значений. Тут можно поступить аналогично, только вместо умножения будет возведение в степень: (помним, что ). Есть один, правда, ньюанс: при у нас , а должно бы. Это решается просто — вычтем единицу: . И тогда для нулевого случая все сходится. Как рассчитать в данном случае? Есть разные варианты. Я это предпочитаю сделать следующим образом.

Нам известно, что . В то же время мы теперь знаем, что . Получается уравнение: . Решим его относительно : . Вспомнив, чему равно и заменив корень возведением в степень, получим приемлемый для компьютера вид: (напоминаю, что ). Прекрасно, базовая величина получена!

Фактически, мы получили алгоритм преобразования из экранной координаты в абстрактную — обратная задача. Теперь режим прямую задачу — преобразование из абстрактной координаты в экранную. Задача решается несложно. Фактически, нужно найти , а для него несложно и .

Для нахождения надо решить уравнение относительно : . Ну а дальше уже из свойств логарифма получим, что . Ну и далее, рассматривая экранные координаты как линию с наклоном, получим, что (для полной красоты надо еще заменить на ).

Вроде бы базовую математику рассмотрели. Нашли ошибки или неточности — пишите в комментариях, буду благодарен!

Со временем напишу следующую статью — реализацию этой математики средствами Qt языка C++.

Автор: avn

Источник
