Обзор 3D-сканера Revopoint POP 3 Plus: увеличиваем масштаб

в 12:56, , рубрики: Revopoint POP 3 Plus
Обзор 3D-сканера Revopoint POP 3 Plus: увеличиваем масштаб - 1

Revopoint POP 3 Plus — это настольный 3D-сканер, который способен создавать как точные геометрические модели, так и детализированные цветные текстуры. Он оснащён новым режимом оптического масштабирования, что позволяет сканировать небольшие модели с высоким уровнем детализации.

С помощью программного обеспечения Revopoint Revo Scan 5 пользователи могут снимать, обрабатывать и экспортировать сканы в различных форматах, что делает его идеальным инструментом для рабочих процессов, связанных с 3D-печатью, виртуальной реальностью и работой с 3D-объектами.

POP 3 Plus может сканировать крупные объекты со скоростью 18 кадров в секунду в режиме высокой скорости, а также предлагает варианты сканирования со стандартной или высокой точностью. Благодаря точности 0,08 мм на один кадр и расстоянию между точками 0,05 мм, 3D-модели с сеткой получаются чёткими и детализированными.

3D-сканер POP 3 Plus является улучшенной версией предыдущего сканера POP 3, что делает его важным шагом вперёд для компании Revopoint. Он способен сканировать небольшие объекты, такие как монеты, а двухосевой поворотный стол позволяет регулировать положение модели без необходимости перемещать её вручную.

Во время тестирования POP 3 Plus показал себя превосходно, а модели из сетки, созданные с его помощью, отличаются впечатляющим уровнем детализации.

Технические характеристики Revopoint POP 3 Plus:

Технология: Инфракрасный структурированный свет с двумя камерами
Расстояние между точками плавления: 0,05 мм
Точность однокадрового сканирования: до 0,08 мм
Скорость сканирования: до 18 кадров в секунду
Минимальный объем сканирования: 20 мм x 20 мм x 20 мм
Максимальный объем сканирования: 2000 мм x 2000 мм x 2000 мм
Рабочее расстояние: 150-400 мм
Подключение: USB, WiFi
Формат вывода: PLY, OBJ, STL, ASC, 3MF, GLTF, FBX
Размеры: 153 мм x 45 мм x 29 мм

Прилагаемые Аксессуары

Как и другие 3D-сканеры в линейке POP, POP 3 Plus доступен в трёх комплектациях: Standard Edition, Advanced Edition и Premium Edition. В этом обзоре мы рассмотрим стандартную комплектацию, которая включает в себя: сканер, штатив, поворотный стол, кейс, а также различные кабели и дополнительные аксессуары для удобной работы.

Revopoint POP 3 Plus и прилагаемые аксессуары

Revopoint POP 3 Plus и прилагаемые аксессуары

В расширенную комплектацию также входят двухосевой поворотный стол и внешний аккумулятор. Премиум-версия же дополнена ручным стабилизатором, который можно использовать с мобильными устройствами.

Обзор 3D-сканера Revopoint POP 3 Plus: увеличиваем масштаб - 3

POP 3 Plus включает в себя корпус и стеклянную калибровочную плату

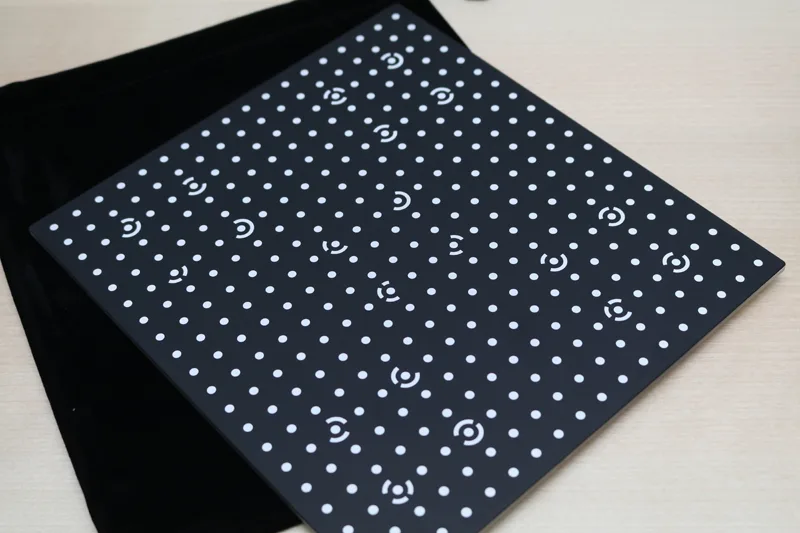

Стеклянная Калибровочная Доска

Стеклянная Калибровочная Доска

В комплект поставки POP 3 Plus Standard Edition входит удобный чехол с карманами для различных кабелей, что значительно облегчает транспортировку сканера. Кроме того, в набор входит демонстрационная модель, которая может служить отличным наглядным пособием.

Также в комплект входит калибровочная панель, предназначенная для калибровки сканера с целью повышения его точности. Панель выполнена из стекла и имеет надежную защиту от царапин и трещин благодаря мягкому тканевому чехлу.

Сканирование с помощью Revopoint POP 3 Plus

В набор POP 3 Plus входит небольшая демонстрационная модель бюста с матовой поверхностью и множеством мелких деталей, что делает её идеальным кандидатом для вашего первого сканирования.

Revopoint POP 3 Plus с демонстрационной моделью на поворотном столике
Revopoint POP 3 Plus с демонстрационной моделью на поворотном столике

Я установил демонстрационную модель в центре стола с помощью прилагаемого поворотного стола и подключил её к Macbook Pro через проводное соединение POP 3 Plus.

Обзор 3D-сканера Revopoint POP 3 Plus: увеличиваем масштаб - 6

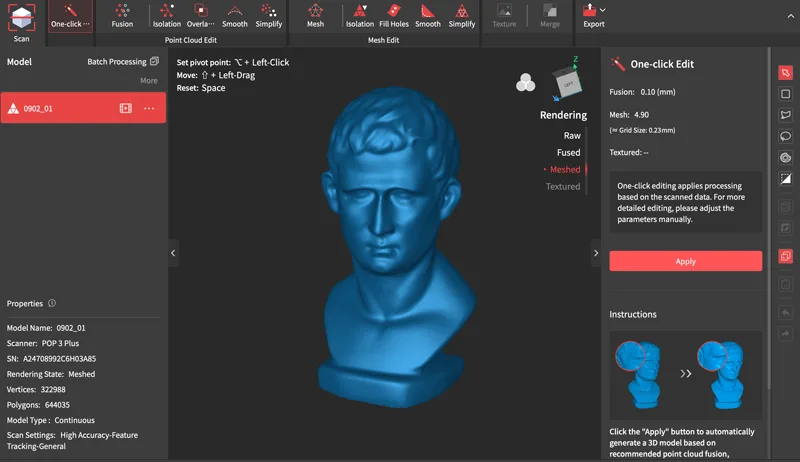

В режиме редактирования одним щелчком мыши можно автоматически сгенерировать сетку на основе данных захвата

Revo Scan 5

POP 3 Plus совместим с программным обеспечением Revo Scan 5 от производителя. Это полнофункциональное приложение для сканирования, предназначенное для редактирования и обработки данных 3D-сканирования.

Типичный процесс сканирования включает сбор данных облака точек, выделение и удаление плавающих точек, создание сетки и экспорт. В Revo Scan 5 предусмотрены мощные инструменты для каждой из этих операций, а также функция «Редактирование в один клик», которая автоматически применяет настройки по умолчанию для каждой операции и сразу же переходит к обработанной сетке.

Создание этой демонстрационной модели заняло всего несколько минут с использованием настройки «Высокая точность» в режиме «Отслеживание особенностей». Функция «Редактирование в один клик» успешно сгенерировала модель для печати, как и было заявлено. Несмотря на небольшой размер модели, файл занимает 32,2 МБ, что оставляет достаточно места для оптимизации с помощью инструмента понижения полигональности, такого как «Низкополигональный 3D-генератор».

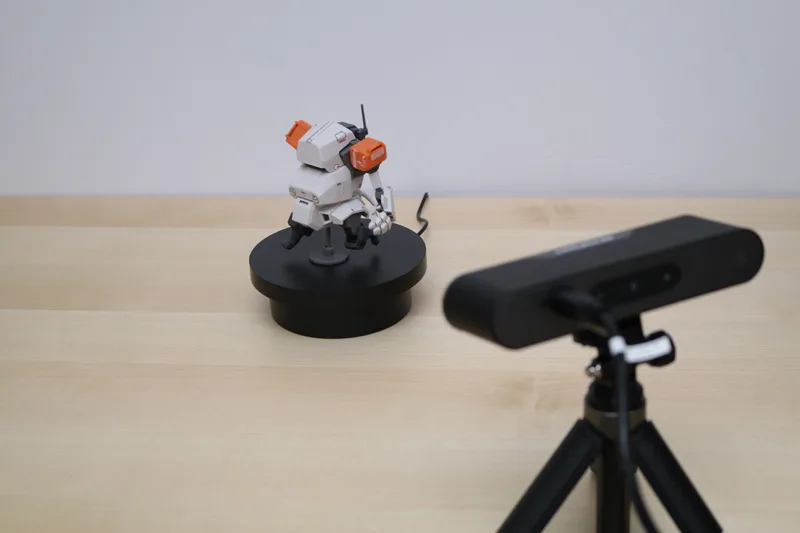

Сканирование красочной миниатюрной модели

Сканирование красочной миниатюрной модели
Обзор 3D-сканера Revopoint POP 3 Plus: увеличиваем масштаб - 8

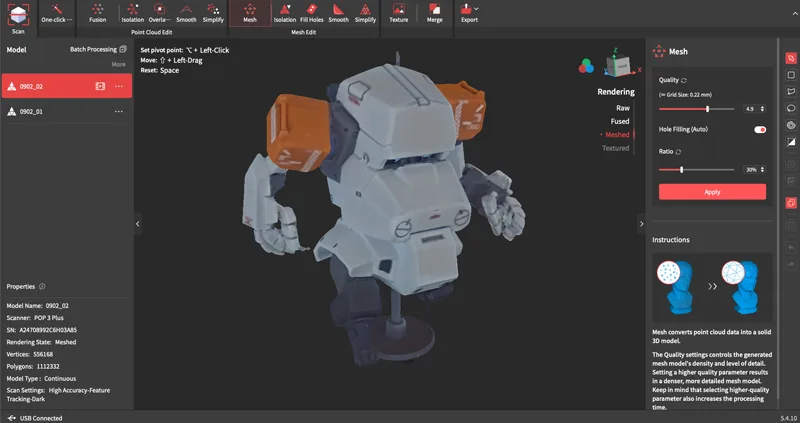

Компания Revopoint представила настольное приложение для обработки 3D-сканов под названием Revo Scan 5. Это приложение открывает новые горизонты для работы с облаками точек, позволяя редактировать их, создавать 3D-модели с сеткой, применять цветные текстуры и многое другое.

Важно отметить, что рабочий процесс в приложении практически идентичен таковому в портативном 3D-сканере MIRACO. Это делает переход от одного устройства к другому максимально комфортным для пользователей, не знакомых с Revo Scan 5.

Wi-Fi

Сканы можно передавать по Wi-Fi или через USB, напрямую подключив к компьютеру. На компьютер передаются данные облака точек и любые обработанные модели.

Как и с инструментами выделения, доступными в сканере, изолированные точки можно выделять автоматически или вручную для удаления. Также можно удалять перекрывающиеся точки и выполнять другие аналогичные операции.

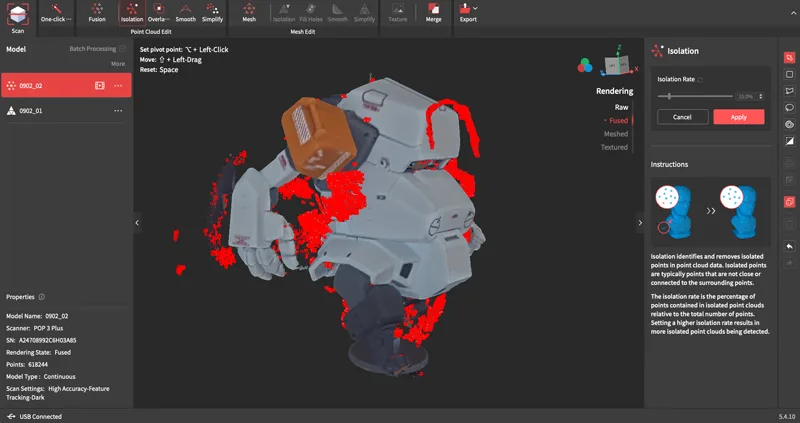

Модель с выделенными плавающими точками и нанесенной цветной текстурой

Модель с выделенными плавающими точками и нанесенной цветной текстурой
Обзор 3D-сканера Revopoint POP 3 Plus: увеличиваем масштаб - 10

Инструмент «Изоляция»

Revo Scan 5 предлагает множество инструментов, которые помогают очищать и обрабатывать данные сканирования перед созданием сетки. Один из самых полезных инструментов — «Изоляция». Он позволяет быстро находить точки, которые не находятся рядом с сеткой, и выбирать их для удаления. Я использовал этот инструмент, чтобы выбрать и убрать плавающие точки перед созданием сетки и цветовой текстуры.

В POP 3 Plus для освещения модели во время съёмки цветовой текстуры используется яркая вспышка, что приводит к созданию слегка размытой цветовой текстуры. Хотя она не идеальна, она лучше, чем в предыдущих версиях, и в целом будет выглядеть приемлемо для цветовой референсной модели.

Revo Scan 5 позволяет экспортировать цвет в виде цветовой текстуры или раскраски вершин, предоставляя пользователям выбор в зависимости от их рабочего процесса.

Функция оптического Зума

В сканере POP 3 Plus появилась новая функция оптического масштабирования, которая позволяет увеличивать изображение в 1,5 и 2 раза. Это особенно полезно при сканировании мелких объектов с тонкими деталями.

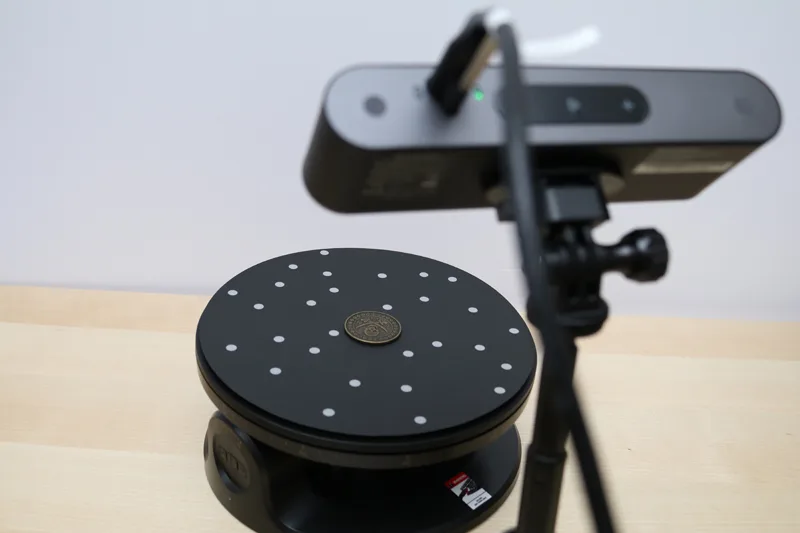

Я использовал поворотный стол с двумя осями и режим маркера, чтобы отсканировать монету диаметром 34 мм с увеличением в 1,5 раза.

Диаметр отсканированной монеты составляет 34 мм

Диаметр отсканированной монеты составляет 34 мм
Монета

Монета

Мелкие детали на лицевой стороне этой монеты легко запечатлеть в режиме высокой точности с включённым оптическим зумом.

Обзор 3D-сканера Revopoint POP 3 Plus: увеличиваем масштаб - 13

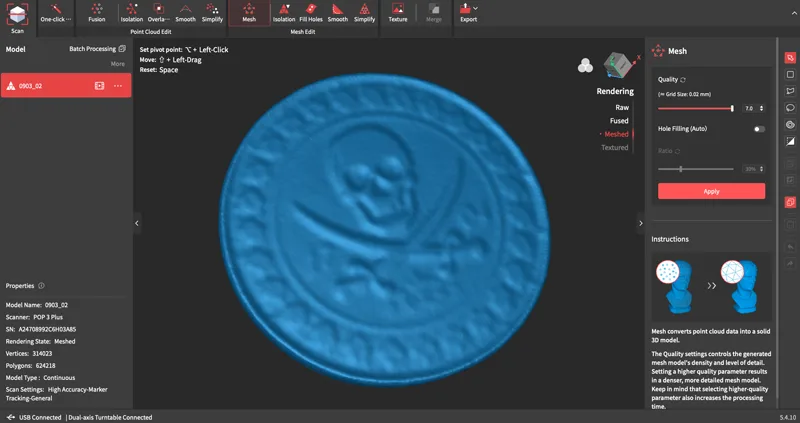

Сетка монет – сканируется с помощью 1,5-кратного оптического зума

Предварительный просмотр сетки монет

Предварительный просмотр сетки монет

После получения данных сканирования я обработал модель, используя функцию Advanced Fusing с расстоянием между точками в 0,10 мм на этапе объединения точек в облако. Это позволило создать детализированную сетку, которая сохранила большинство мелких элементов на поверхности монеты.

Хотя некоторые мелкие детали, такие как текст, не были распознаны полностью, результат все равно впечатляет, учитывая, что сканирование проводилось быстро и модель была маленькой и сложной для сканирования.

Сканирование на двухосевом поворотном столе

Компания Revopoint также представила новый аксессуар — Dual-axis Turntable, который стоит 99 долларов. Это устройство предназначено для точного поворота модели во время сканирования и позволяет наклонять её на +/- 30 градусов.

На передней панели Dual-axis Turntable расположены три кнопки: «Наклон влево», «Запуск/остановка» и «Наклон вправо». С их помощью вы можете легко управлять процессом сканирования.

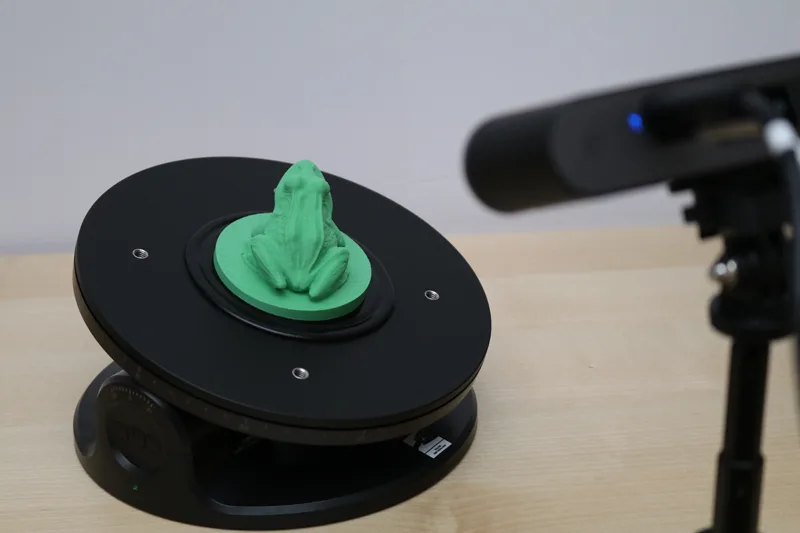

Сканирование 3D-печати с помощью двухосевого поворотного стола

Сканирование 3D-печати с помощью двухосевого поворотного стола

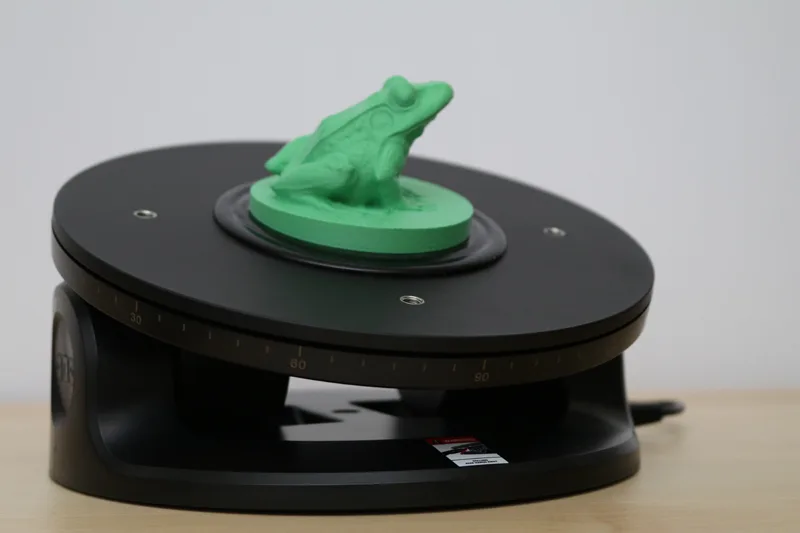

Двухкоординатный поворотный стол в процессе сканирования

Двухкоординатный поворотный стол в процессе сканирования

Я был очень рад возможности использовать это устройство, потому что функция наклона обычно доступна только в более дорогих интегрированных моделях, таких как 3D-сканер Artec Micro II, который стоит 22 500 долларов.

Этот поворотный стол оснащён двусторонним липким ковриком, что позволяет надёжно закреплять объекты на вращающейся платформе.

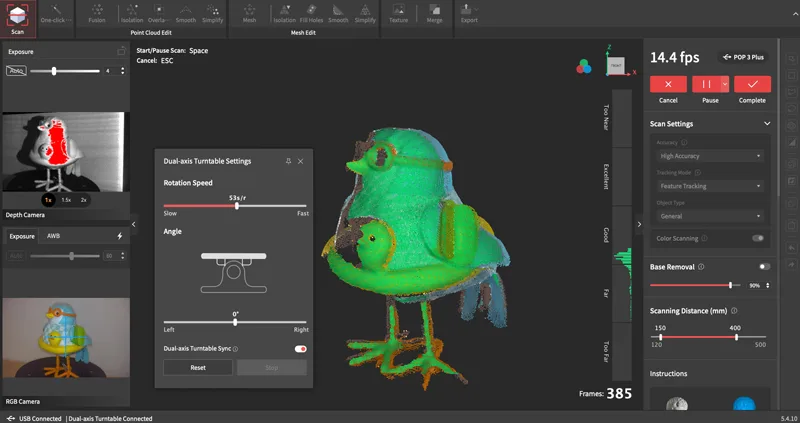

Настройки двухосевого поворотного стола в Revo Scan 5

Настройки двухосевого поворотного стола в Revo Scan 5

Двухосевым поворотным столом можно управлять с помощью Revo Scan 5.

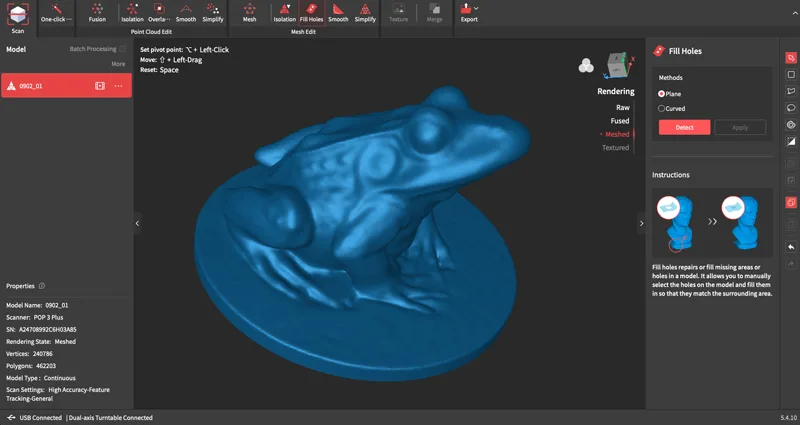

Модель лягушки – Результат сканирования

Модель лягушки – Результат сканирования

Я успешно завершил сканирование 3D-модели бронзовой лягушки Дэвида Сосаллы из Printables, не перемещая объект вручную. Сканер подключается к программе Revo Scan 5 через Bluetooth, и скорость и положение можно легко регулировать прямо из интерфейса. Во время сканирования поворотный стол можно перемещать, чтобы охватить все участки.

В целом, я был впечатлён, но немного разочаровался, когда обнаружил, что поворотный стол необходимо двигать вручную, чтобы захватить все углы. Я надеялся, что он сможет автоматически вращаться, наклоняться и захватывать следующую область, что значительно сократило бы время, необходимое для сканирования. Однако, несмотря на это, это по-прежнему впечатляющее устройство по доступной цене менее 100 долларов.

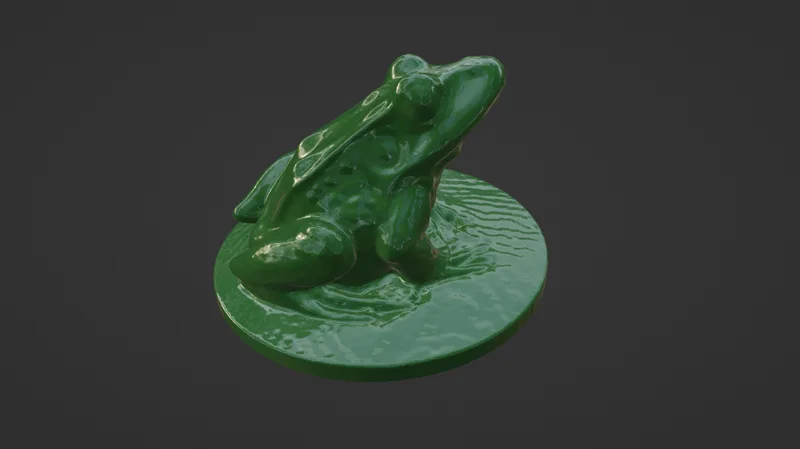

Линии слоев четко видны на отсканированной модели

Линии слоев четко видны на отсканированной модели

Импортировав 3D-сканирование в Blender, я смог создать рендеринг, который ясно демонстрирует слои, образованные на основе модели в процессе FDM-печати. Сканирование полностью соответствует модели, а общий уровень детализации впечатляет, особенно учитывая, что модель не нужно было перемещать вручную.

Цветное сканирование

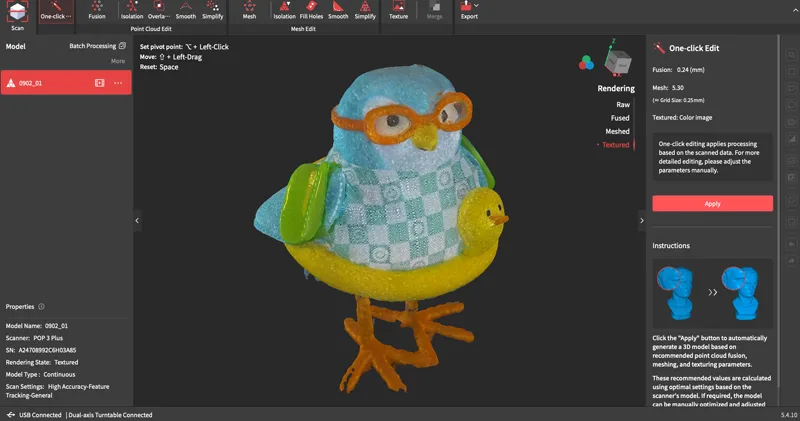

Сетка для игрушек-птичек в Revo Scan 5

Сетка для игрушек-птичек в Revo Scan 5

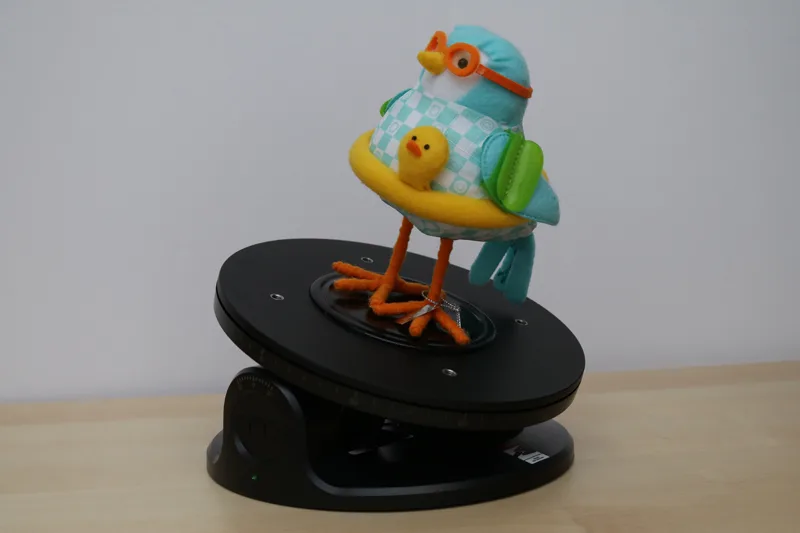

Двухосный поворотный стол также можно использовать для создания моделей с цветовой текстурой

Двухосный поворотный стол также можно использовать для создания моделей с цветовой текстурой
Игрушка для птиц из цветной сетки

Игрушка для птиц из цветной сетки

Липкий коврик на двухкоординатном поворотном столике хорошо подходит для моделей с поверхностью, которую можно приклеить, например, к этому красочному украшению в виде летней птицы. Функция цветопередачи на POP 3 Plus также позволяет создавать чистые и ясные цветовые текстуры, вплоть до текстуры ткани на этой птице. Я обнаружил, что модель может упасть, если наклонить её ближе к краю, и мне захотелось найти способ закрепить модели на вращающейся платформе с помощью какого-нибудь приспособления или зажима.

Сравнение с другими 3D-сканерами

POP 3 Plus также совместим с мобильным приложением Revo Scan, но для него требуется внешний аккумулятор, штатив и прямое подключение к Wi-Fi. Для мобильного сканирования Revopoint MIRACO, скорее всего, будет лучшим выбором благодаря встроенному модулю. При розничной цене 679,00 долларов США за стандартную версию POP 3 Plus немного дороже, чем Revopoint Inspire с более низким бюджетом, но оптический зум и точность 0,08 мм на один кадр делают его более привлекательным для опытных пользователей и профессионалов.

Продукты из серии Revopoint, в том числе модели Range, Mini и POP, составляют серьёзную конкуренцию предложениям таких брендов, как 3DMakerPro и Creality.

Выводы, Плюсы и минусы

# Обзор Revopoint POP 3 Plus: мощный инструмент для 3D-сканирования

Revopoint POP 3 Plus — это впечатляющий инструмент для всех, кто увлекается 3D-сканированием. Стандартная версия устройства доступна по цене 679 долларов, а расширенная версия с двухосевым поворотным столом и внешним аккумулятором обойдется в 789 долларов, что делает его доступным для профессионалов.

Я был поражён скоростью работы Revo Scan 5 на своём MacBook Pro с 64 ГБ оперативной памяти M1 Max. Даже при работе с большими облаками точек, программное обеспечение работало молниеносно. Двухосевой поворотный стол оказался особенно полезным для захвата модели со всех ракурсов.

В целом, Revopoint POP 3 Plus можно смело рекомендовать всем, кто увлечён 3D-сканированием. Программное обеспечение быстро и интуитивно понятно, аппаратное обеспечение прочное и надёжное, а режим маркера отлично подходит для сканирования небольших или простых объектов.

Я пользуюсь сканерами Revopoint с момента выхода оригинального POP в 2021 году. POP 3 Plus — это новейшая версия в длинной линейке мощных настольных 3D-сканеров, и стремление Revopoint обновлять программное обеспечение Revo Scan и оптическое оборудование показывает, как далеко продвинулась компания с момента выпуска первого POP.

Преимущества:

  • Программное обеспечение Revo Scan 5 в режиме редактирования одним щелчком мыши работает превосходно.

  • Двухосевой поворотный стол обеспечивает удобство при работе со сложными моделями.

  • 1,5-кратный и 2-кратный оптический зум идеально подходит для сканирования небольших моделей.

  • Точность 0,08 мм на один кадр обеспечивает чёткую детализацию.

Недостатки:

  • Текстура цвета может выглядеть немного размытой.

  • Двухосевому поворотному столу не хватает автоматизации.
