Когда-то из ру-нета был доступ к вражескому сайту, где была выложена глава «Энциклопедии химика-технолога», посвящённая характеристическому рентгеновскому излучению. В этой энциклопедии я нашёл наиболее полную таблицу с информацией по длинам волн и энергиям рентгеновских фотонов излучения разных химических веществ. Потом доступ к этому сайту пропал, но я, в своё время, успел распечатать эту табличку на бумажный носитель.
Теперь я решил заняться работой по выкладыванию данной информации в Сеть. Надеюсь, она будет полезна многим, кто интересуется темой рентгена.
Для тех, кто совсем не в теме, поясню, что рентгеновское излучение бывает нескольких видов (по способу его генерации) - тормозное (за счёт резкого торможения электронов в аноде рентгеновской трубки), синхротронное (за счёт поворота потока электронов в магнитной системе синхротрона), характеристическое (за счёт излучения вещества под потоком электронов или фотонов в результате переходов электронов атомов из вышележащих уровней на вакантное место выбитых электронов). Отдельно можно ещё сказать, что гамма-излучение (т.е. электромагнитное излучение в результате ядерных реакций деления) тоже может лежать в рентгеновском спектре, а так же тепловое излучение может простираться в рентгеновский диапазон длин волн.
Характеристическое излучение излучается рентгеновской трубкой в том случае, если энергии первичных (т.е. излучённых катодом и ускоренных электрическим полем электронов) достаточно для выбивания собственных электронов атомов мишени. Обычно можно считать, что пики характеристического излучения возникают в рентгеновской трубке тогда, когда энергия, переданная первичным электронам электрическим полем между её катодом и анодом (напряжение катод-анод) становится больше уровня характеристической энергии того или иного пика излучения.
Например, берём в качестве мишени Фтор. До напряжения на аноде-мишени меньше 676,8 Вольт никакого характеристического пика точно не будет.
Тем, кто читал внимательно, понятно, что по энергиям характеристического излучения можно с высокой точностью определить элементный состав вещества, которое породило это излучение. Т.е. возможен рентген флюоресцентный анализ и электрон флюоресцентный анализ, основанные на возбуждении вещества первичным рентгеновским излучением или электронным потоком.

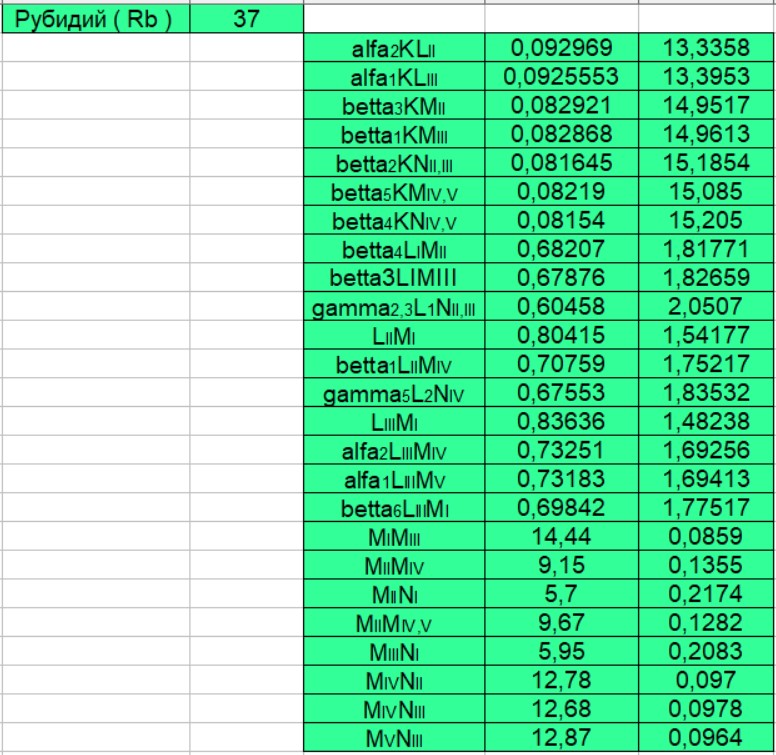

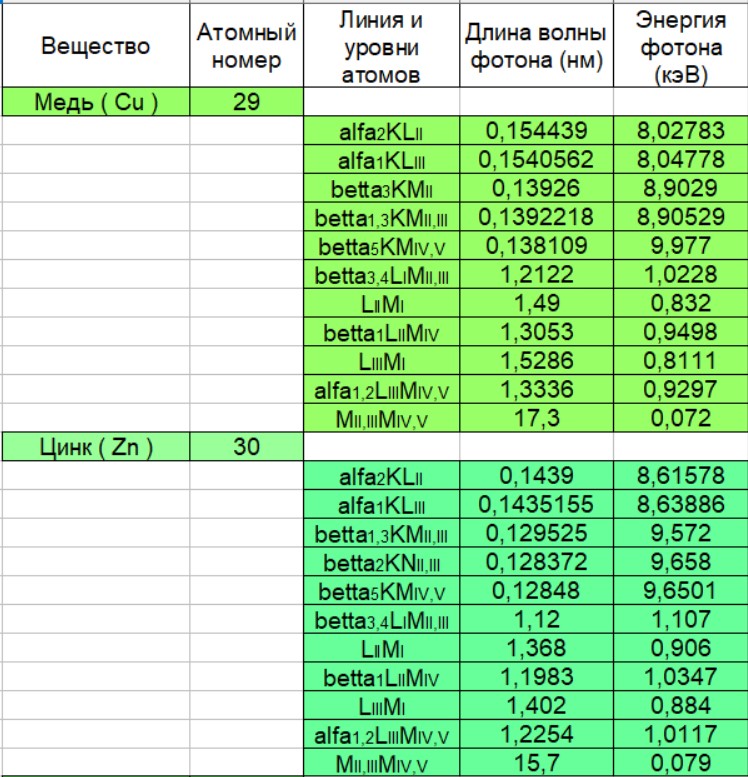

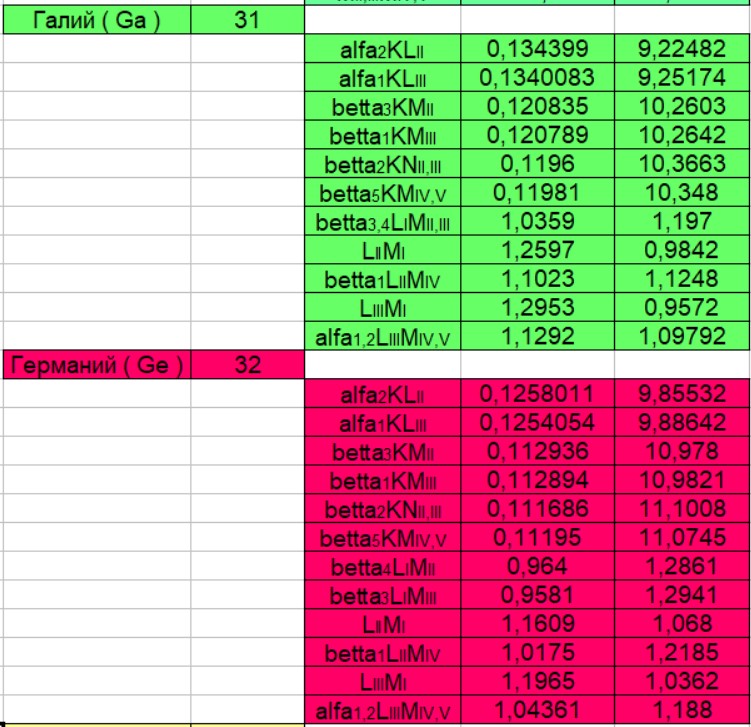

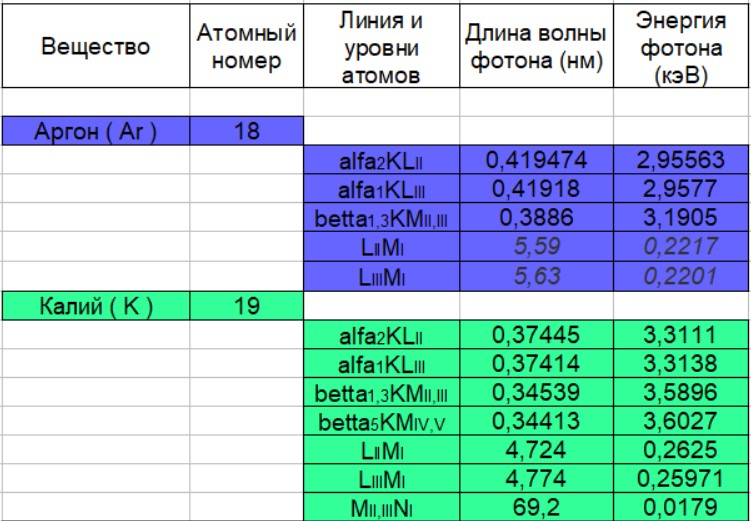

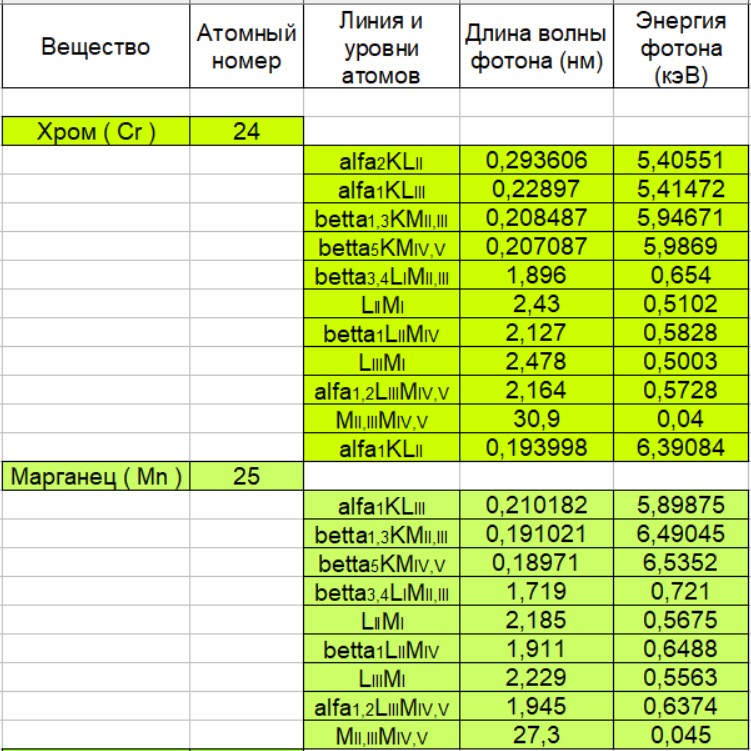

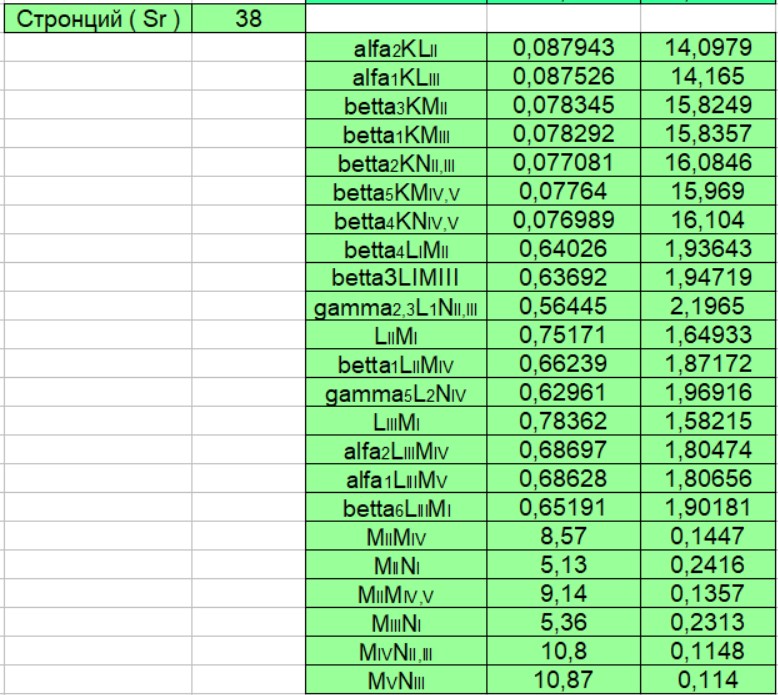

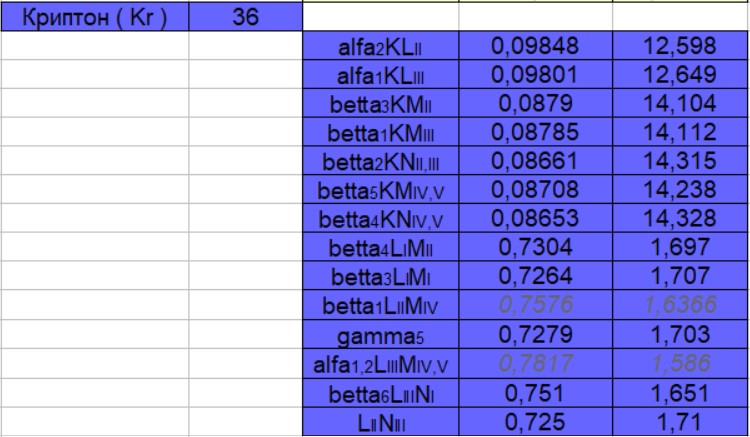

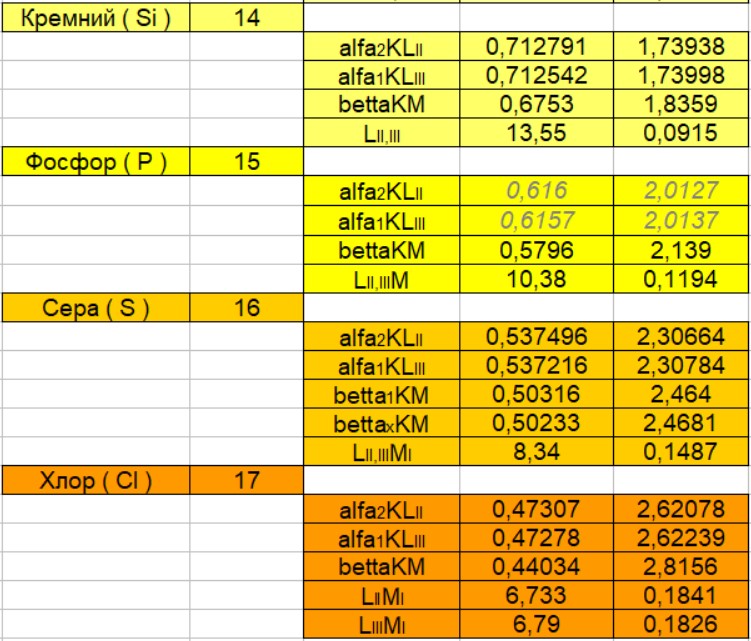

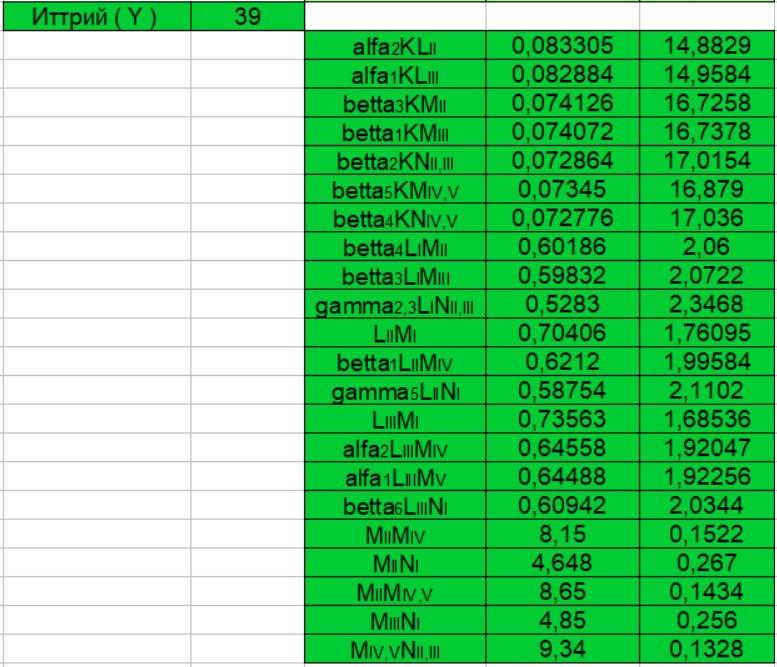

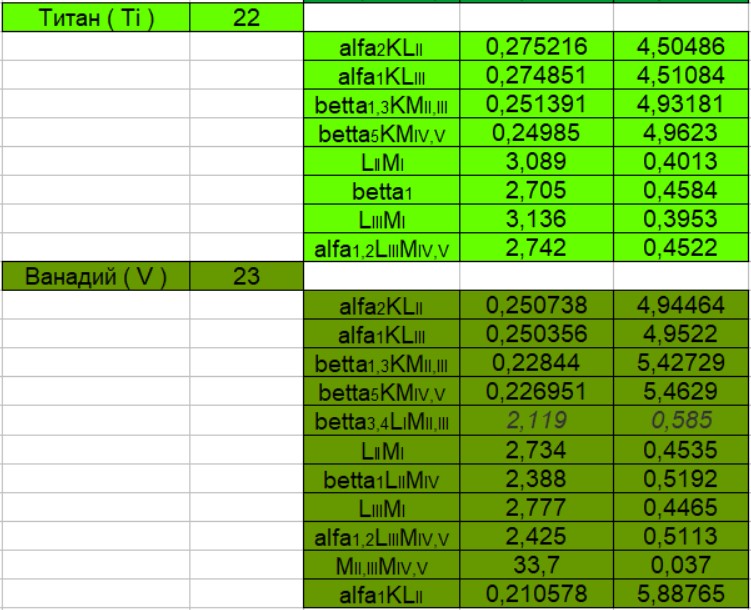

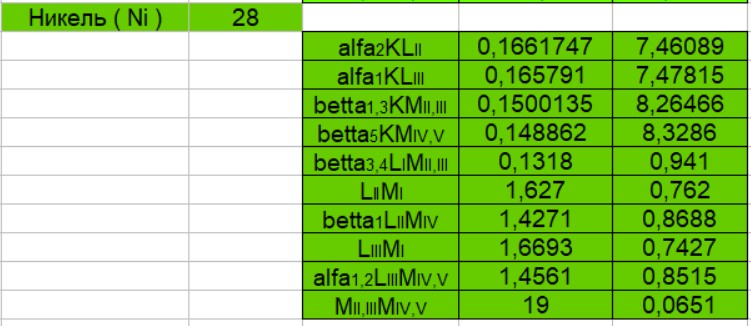

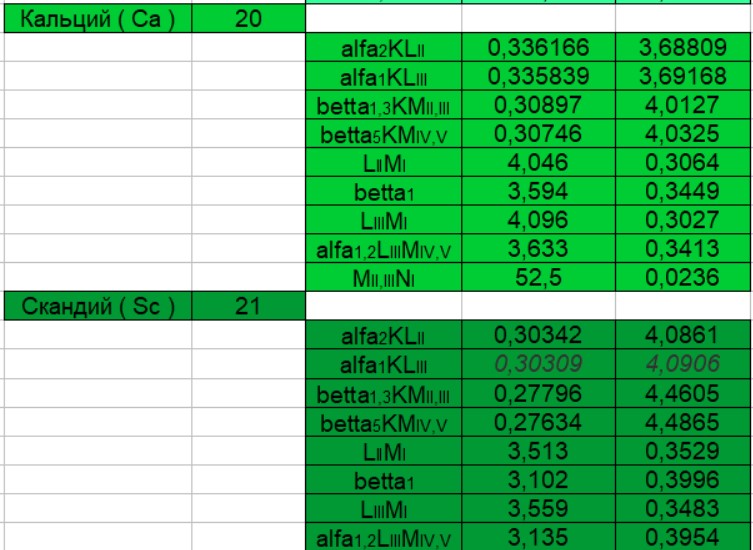

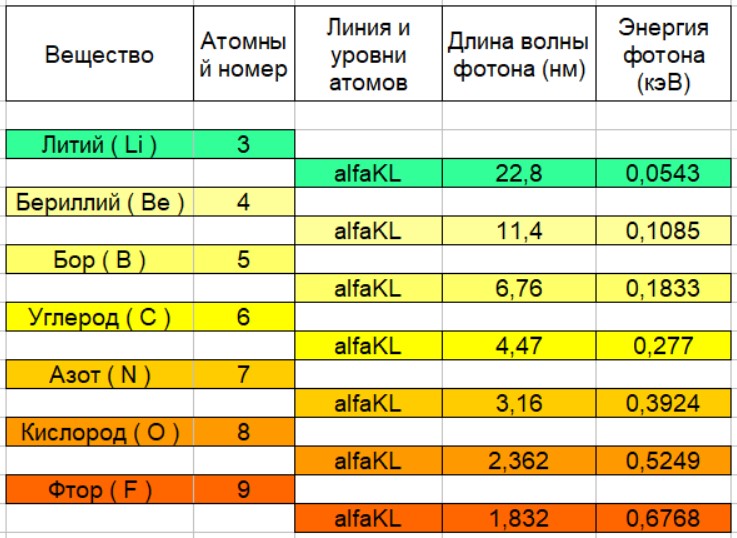

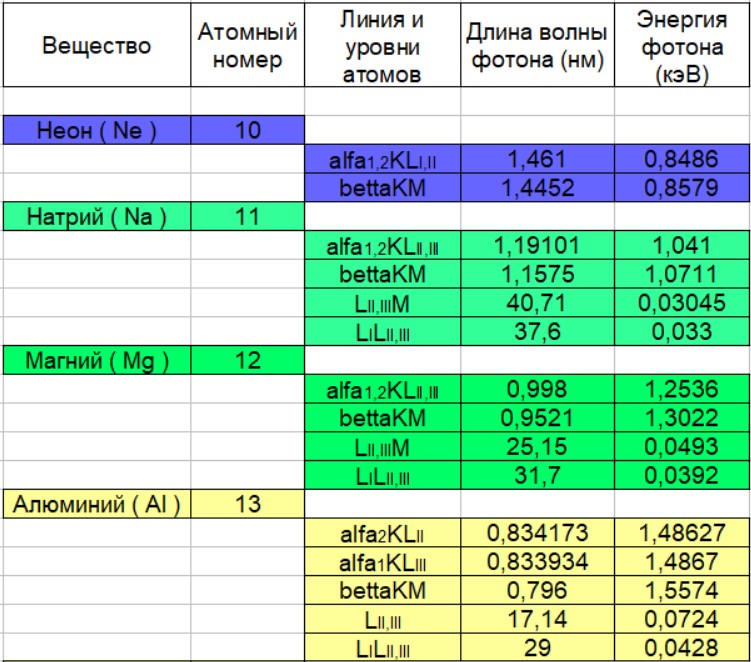

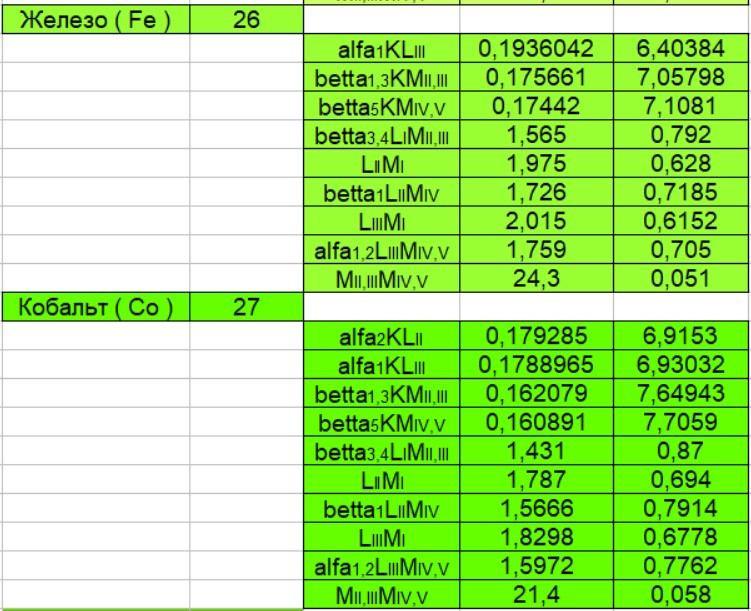

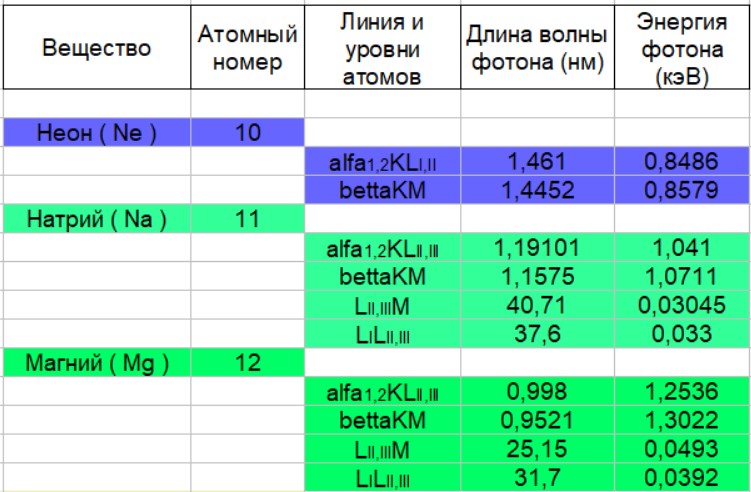

Сегодня публикую табличку, 37 веществ (Литий, Бериллий, Бор, Углерод, Азот, Кислород, Фтор, Неон, Натрий, Магний, Алюминий, Кремний, Фосфор, Сера, Хлор, Аргон, Калий, Кальций, Скандий, Титан, Ванадий, Хром, Марганец, Железо, Кобальт, Никель, Медь, Цинк, Галий, Германий, Мышьяк, Селен, Бром, Криптон, Рубидий, Стронций, Иттрий).

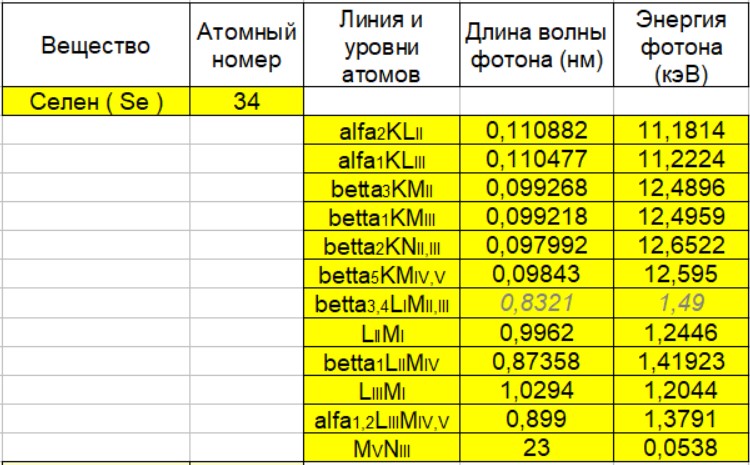

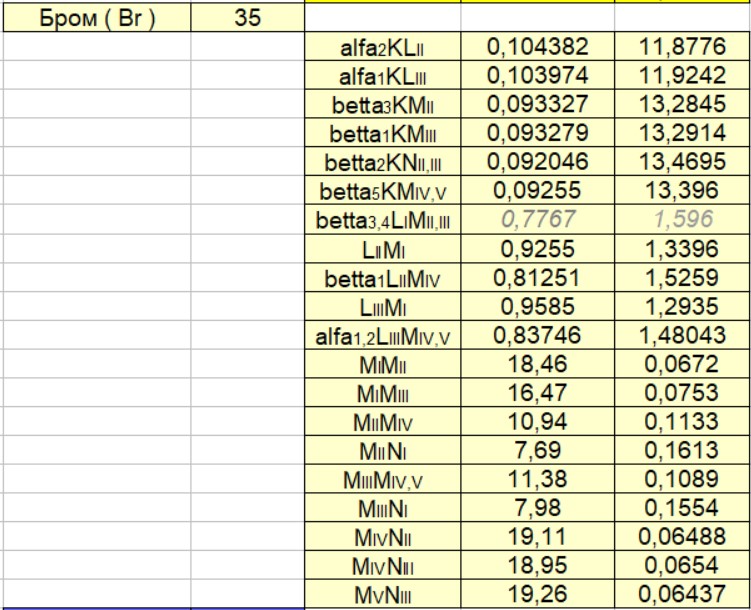

Если для вещества длина волны и энергия фотона написана серым и наклонным шрифтом, то эти данные получены интерполированием, поскольку прямое измерение считается невозможным.
Автор: videoelektronic
