Привет! Продолжаю серию постов о ремонтах ноутбуков. На днях приобрел игровой ноутбук ASUS STRIX GL753V. Это неплохой игровой ноутбук, несколько морально устаревший (видео у него — Nvidia GTX 1050). Но с редактированием видео и практически всеми играми он все еще справляется, хотя и не на максимальных настройках.
Проблема ноутбука, который я купил — вылетевшие петли экрана. Они просто отвалились от крышки — пластик в местах крепления просто рассыпался. Проблема этих ноутбуков — очень тугие петли экрана, вследствие чего через несколько лет эксплуатации пластик рассыпается. Думаю, эта проблема знакома очень многим здесь, я как-то видел целую ветку комментариев с обсуждением, как все это можно починить. Сегодня и починим. Что же, приступим.
Что за ноутбук я купил
Приобрел я его за 150 евро, продавец говорил, что все работает, экран не разбит, единственная проблема — именно рассыпавшийся пластик петель экрана. Кроме того, на клавиатуре отсутствовали несколько кнопок. Забегая наперед — как всегда, оказались нюансы. Во-первых, перетерты оба кабеля WiFi антенны. Во-вторых, оказалось, что жесткий диск на 1 ТБ не работает. Но ладно, это мелочи, главное — петли.
На КДПВ хорошо видно, в чем главная проблема.
Красиво, правда? Многие пользователи ноутбуков с аналогичной поломкой отдают их в сервисы, где, понятное дело, за ремонт берут немалые деньги.
Что же делать?
На Хабре я читал, что некоторые пользователи пробуют ремонтировать подобное при помощи эпоксидки и других химических компонентов. Но многие из них слишком хрупкие, так что через время проблема повторяется. А какие-то теряют свои свойства спустя полгода-год, так что петли тоже снова отлетают.
Кто-то вворачивает длинные винты, так, чтобы винт прошел насквозь крышку ноутбука (или корпус, если пострадало место крепления экрана к корпусу), и закрепляют с обратной стороны шайбами.

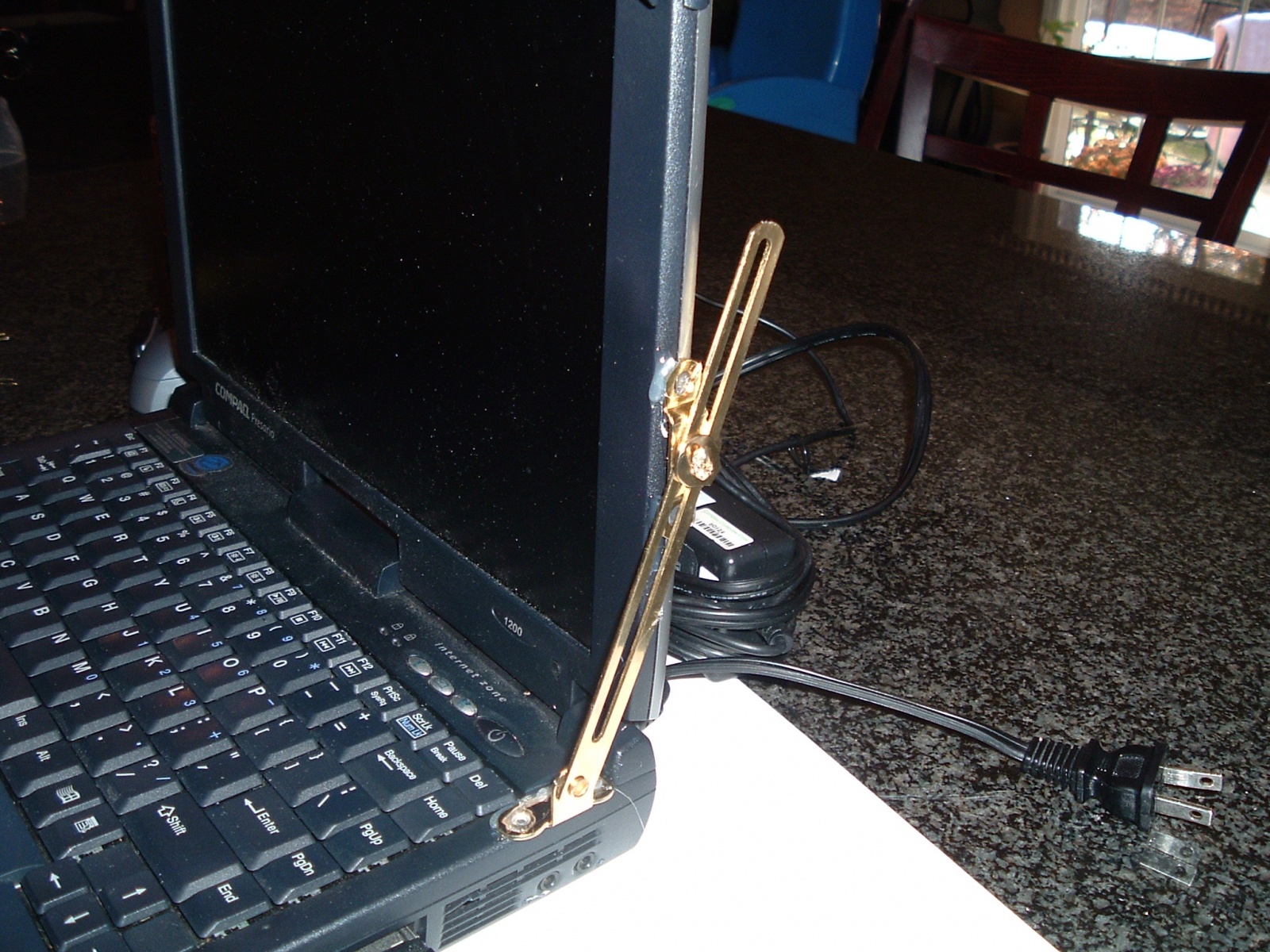

Кто-то придумывает особо изощренные методы вроде показанного на фото ниже. Это уже высший класс техноизвращений. Тут вроде и руки у человека на месте, и голова работает. Но результат, конечно, так себе. Это, скорее, слесарная работа, чем починка электроники.
Я использую в ремонте этой проблемы, включая и рассыпавшиеся крепления экрана к корпусу паяльник и клеевой пистолет. Вы можете сказать, что этот клей ни к черту, и применяют его лишь ламеры, и будете неправы. Способом, описанным ниже, я починил уже несколько десятков ноутбуков, и ни один из них не сломался снова в месте отремонтированного крепления. Один такой ноутбук использует моя дочка вот уже два года, и никаких проблем с ним нет — а там было все гораздо хуже, чем в случае этого ASUS Strix.
Несколько ноутбуков я отдал друзьям — и у этих машин тоже все ок, после ремонта они в эксплуатации от пары лет до нескольких месяцев. Так что надежность ремонта проверена практикой. Повторюсь, из нескольких десятков машин ни одна не сломалась снова в местах, которые были починены.
Так что это за ремонт такой?

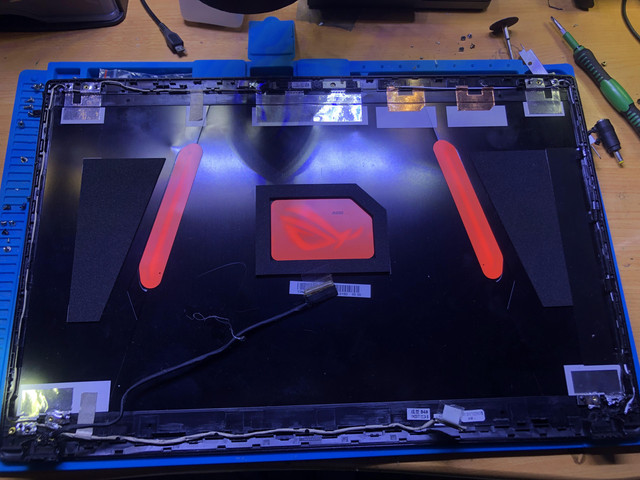

Полный ремонт ноутбука я записал на видео и выложил ниже. Чтобы лучше было видно, я сделал примеры ремонта с другой крышкой, от другого игрового ноутбука. Эта крышка с трещиной, так что я взял ее для опытов. Ее достоинство — красный цвет, так что на фотках отлично все видно. Итак, вот пациент.

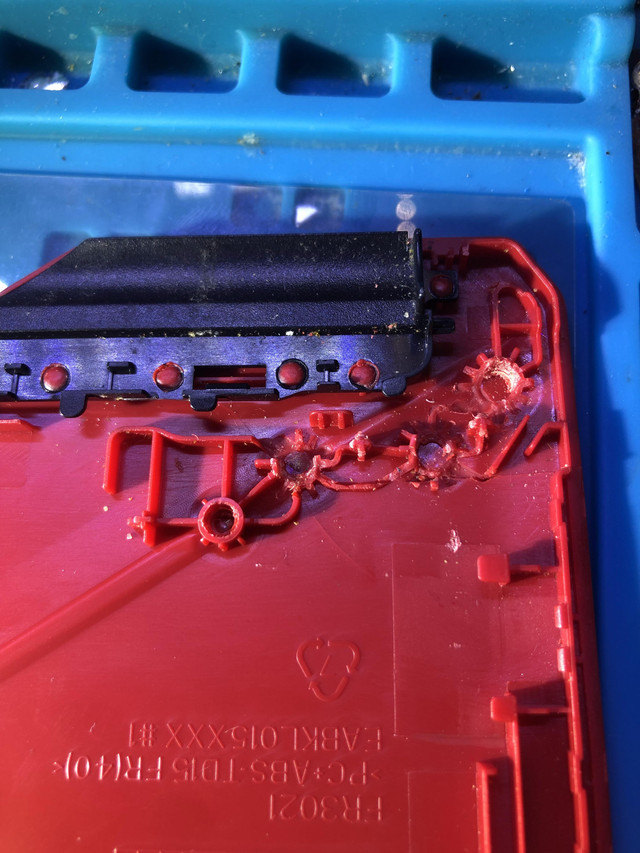

Состояние пластика примерно такое же, как и в том лэптопе, что я ремонтирую. Есть просто отлетевшее «посадочное место», где пластик в нормальном состоянии. И есть развалившийся пластик. Чинить будем и то, и другое.
Первый случай — нормальный пластик. Тут все очень просто.

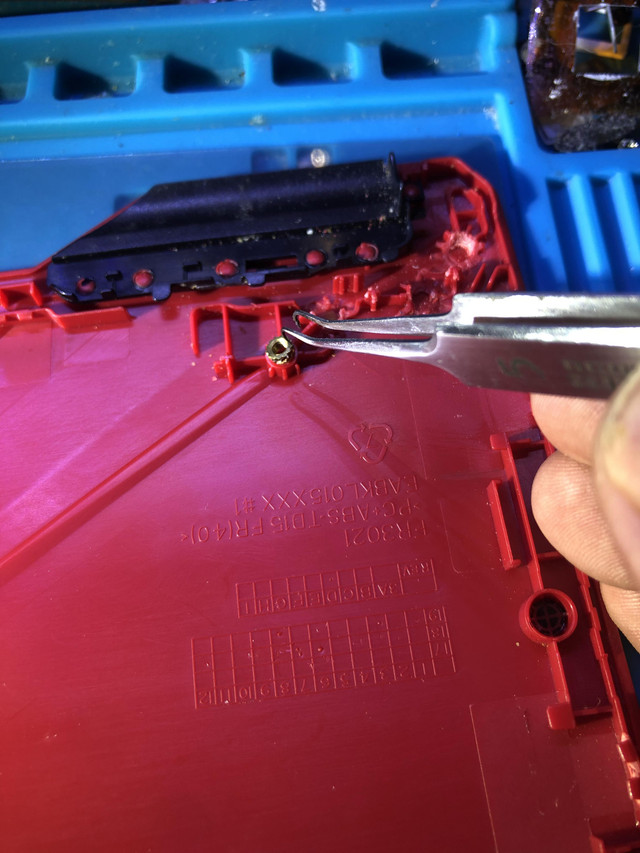

Берем металлическое крепление (честно говоря, не знаю, как оно называется — шайба, что ли). И кладем на место ремонта.

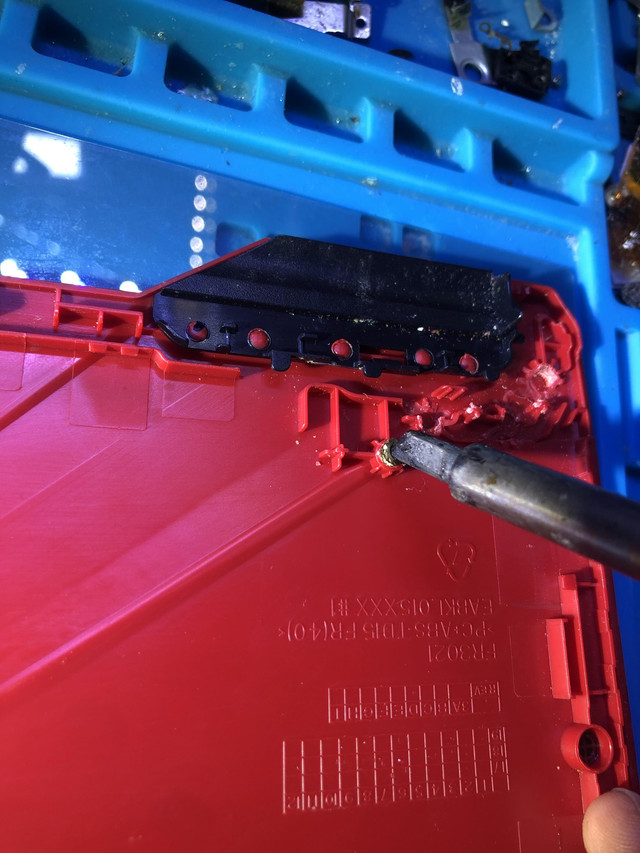

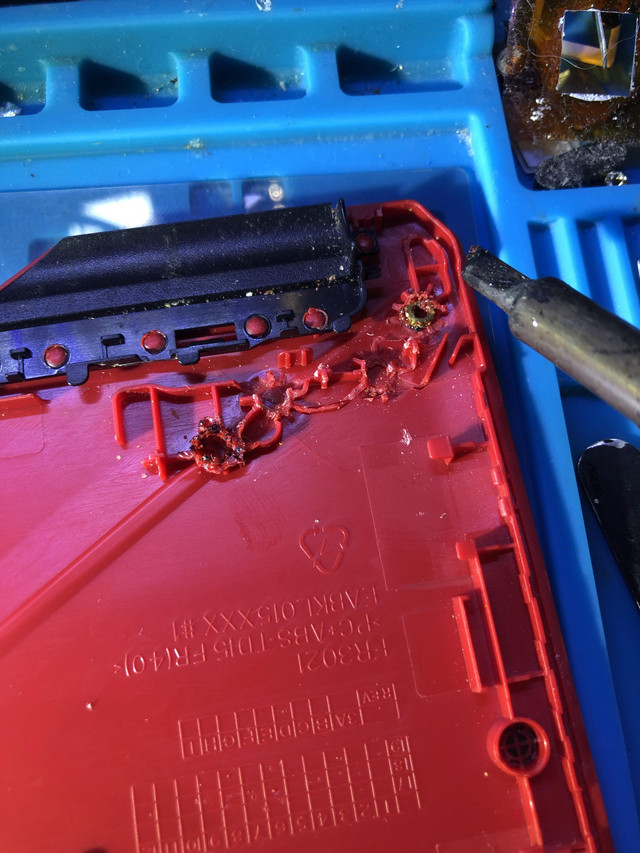

Затем нагретым жалом паяльника, жало должно быть более-менее большое, вдавливаем эту шайбу в пластик и немного проворачиваем.
Все, ремонт окончен. Можно еще расплавить пластика по краям и тем же жалом осторожно намазать немного на верхнюю часть шайбы — сделать это нужно так, чтобы не забить входное отверстие.

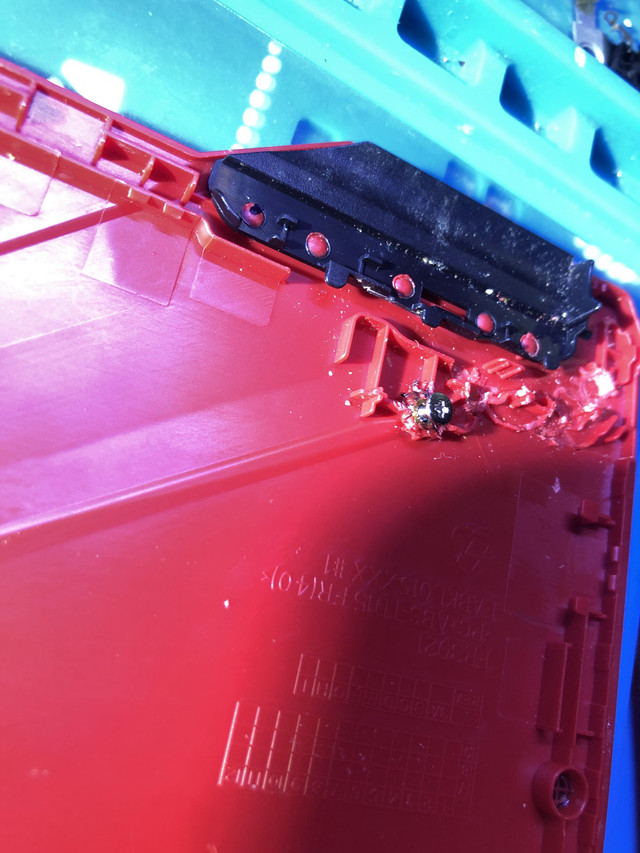

Вот это место с ввернутым винтом, по длине он больше, чем нужно, я его взял, чтобы все было видно. После этой операции я плоскогубцами взял за винт и поднял всю крышку — ничего не отвалилось.
Потом случай посложнее — берем посадочное место, где пластик развалился. Здесь начинаем точно так же — кладем шайбу на место и паяльником немного погружаем в пластик. Немного — чтобы не продавить крышку и шайба не вылезла с обратной стороны. Лучше с той стороны держать пальцем — если становится слишком горячо, значит, хватит давить. Делать это нужно медленно, силу не прикладывайте.

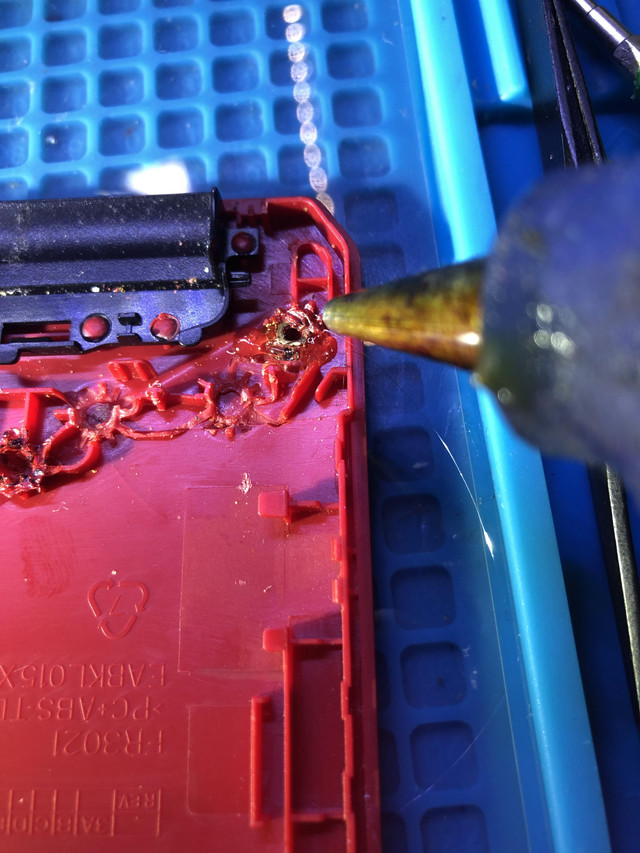

Затем берем клеевой пистолет, разогреваем и выкладываем клей вокруг посадочного места, создавая дополнительное крепление. Лучше взять еще кусочек пластика с той же крышки (как правило, если все развалилось, то этих кусочков вполне достаточно) и тоже расплавить, намазав вокруг шайбы.
Клей, конечно, держит хуже, чем пластик. Но если другие крепления не пострадали — все будет хорошо. Если пострадали — повторяем операцию несколько раз для всех посадочных мест. А потом, перед тем, как наложить петлю, заливаем поверхность клеем. Накладываем петлю — и ждем пару минут, затем осторожно вворачиваем винты и снова ждем. После этого служить будет годами. Я не исключаю, что бывают ситуации, где совсем уж катастрофа, но в моем ASUS Strix все было очень сложно. Но именно этот момент помог.

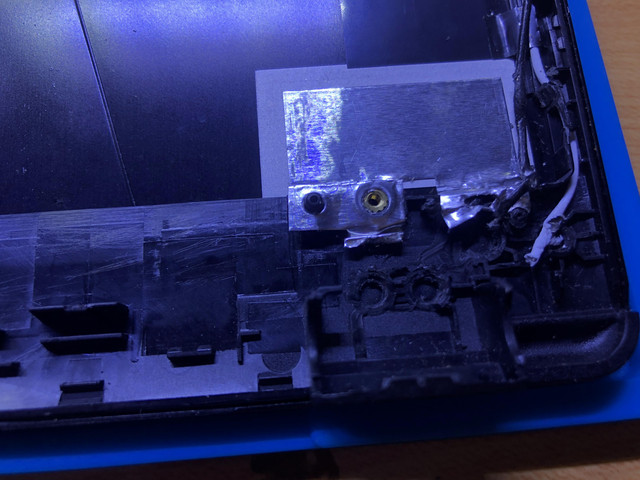

Теперь давайте перейдем уже к дальнейшему ремонту самого ASUS Strix (напомню, красная крышка выше — просто пример, чтобы было все хорошо видно и понятно). Вот участок крышки с уже поставленными на место шайбами, закрепленными паяльником и расплавленным пластиком.
Некрасиво? Конечно, зато прочно. Тут не до эстетики. Но пластиковая крышка прилегает потом идеально, никаких неровностей, бугров и т.п. нет. А вот уже наложенные на место петли, с другой стороны крышки. Там я сделал, как и говорил выше — после вплавления шайб залил место клеем по всей поверхности, где будет крепление, и пока клей горячий, наложил петлю. Подождал пару минут, пока клей затвердеет и ввернул винты (до упора, но без фанатизма, крутить изо всех сил не нужно).

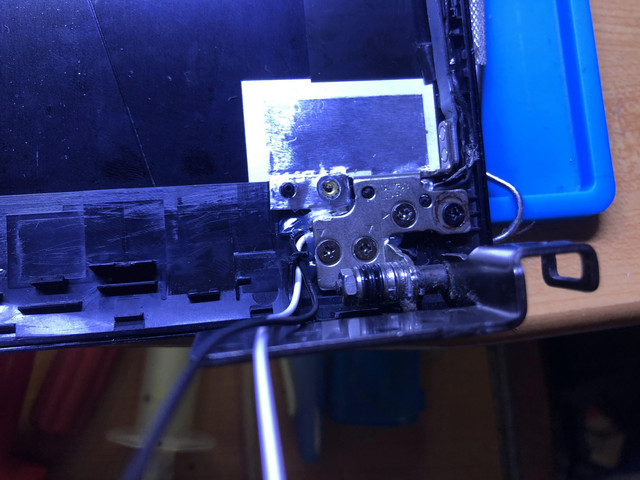

А вот крышка с наложенным креплением.
Накладываем второе крепление, закрываем экран (защелкивается он нормально, никаких бугров и не до конца закрытых защелок быть не должно, если все сделали правильно).
Да, еще, очень важно! Выше я уже говорил, что у большинства ноутбуков петли перетянуты с завода. И чтобы проблема не возникла снова — нужно ослабить петлю.

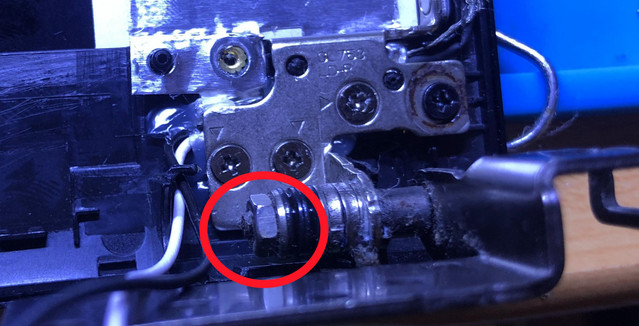

Сделать это просто — плоскогубцами немного отворачиваем шайбу в месте, которое показано красной окружностью. Конечно, до того, как мы вернули крепление на место — его нужно взять в руки. И желательно еще и смазать затем это место.
Не перестарайтесь — петля должна разворачиваться руками, с усилием. Если она ходит свободно, значит, вы слишком ослабили, нужно снова подтянуть. Обычно эту петлю нужно руками разгибать почти изо всех сил, сделать нужно так, чтобы усилие прилагалось, но не прямо изо всех сил. У меня обычно получается так, что крышка затем открывается одной рукой, как у макбука. То есть ноутбук лежит, вы поднимаете крышку одной рукой. Но положение от 90 градусов она держит, как нужно. Не падает на обратную сторону, с этим все ок. Тут требуется немного практики, чтобы все получилось с первого раза.
Что дальше?
Да все — ремонт окончен. Собираем ноутбук, и радуемся. Я не был уверен в том, что девайс рабочий целиком и полностью. Пришлось еще восстанавливать кабели антенны WiFi модуля, они были порваны. Это я сделал уже за кадром.

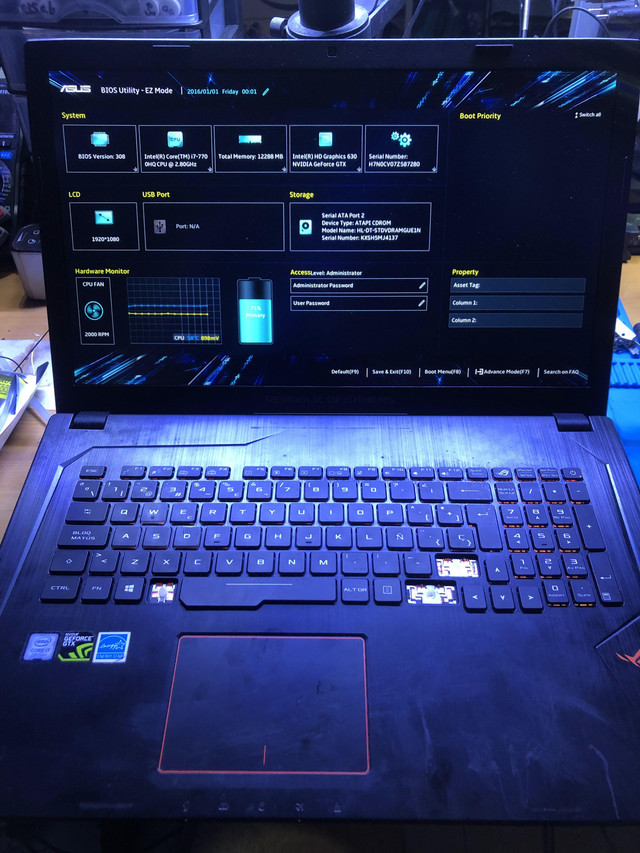

Вот ноутбук в собранном состоянии.

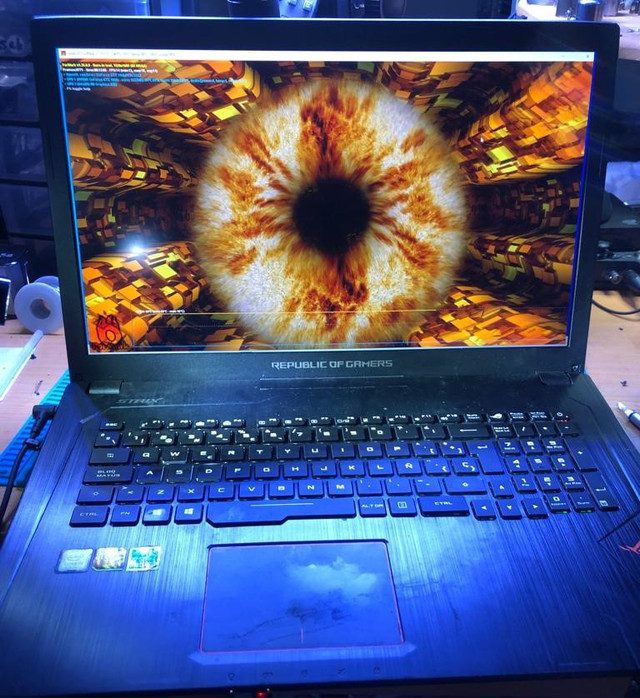

А вот он же, с добавленными кнопками (взял с такой же клавиатуры ноутбука-донора). Вот что я не люблю, так возиться с этими кнопками — иногда времени на них уходит больше, чем на ремонт электроники.
Почистить ноутбук еще не успел, поскольку сначала тесты, а потом уже чистка. Вдруг что-то не так и снова придется разбирать.
Ну и видео ремонта (без разборки ноутбука, чтобы не отнимать время). Качество не очень хорошее, взял по ошибке старую камеру, но процесс виден хорошо. Видео делаю на английском, поскольку рассчитываю на зрителей из других стран. И, если не сложно, подписывайтесь — я регулярно выкладываю ролики ремонтов.
Если у вас есть личный опыт подобного ремонта — расскажите, что и как делали, возможно, есть и другой путь. Но то, что показал я — работает, и очень хорошо.
