Контроллер КУБ-Мини – охрана и мониторинг с резервированием

в 11:21, , рубрики: Блог компании Технотроникс, разработка

Сегодня речь пойдёт ещё об одном популярном среди наших заказчиков – операторов связи – контроллере. Это контроллер КУБ-Мини. Его отличительной чертой является резервирование канала связи и питания. При пропадании основного канала Ethernet автоматически активируется резервный канал GSM, а источник резервного питания гарантирует автономную работу контроллера в течение двух часов. Поэтому мы позиционируем данный прибор как устройство охраны и мониторинга особо важных объектов связи, или объектов, на которых необходима работа по GSM.

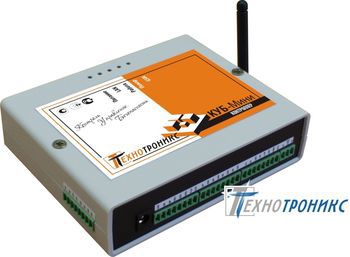

Контроллер КУБ Мини – охрана и мониторинг с резервированием

Что умеет КУБ-Мини?

Технические характеристики/функциональные возможности КУБ-Мини:

  • Вход «Счётчик» — снятие показаний с импульсного выхода счётчика электроэнергии.
  • Вход «Вибрация» — фиксация ударов и вибрационных воздействий на объект (подключается датчик вибрации производства ООО «Технотроникс»).
  • 2 входа «Пожар» — подключение пожарных извещателей.
  • 4 универсальных порта, которые могут быть настроены как:
    • «Дискретный вход» — возможно подключение проводных датчиков любого типа с выходами «сухой контакт» (датчик открытия двери, задымления/пожара, протечки, отрыва и др.);
    • «Порт измерения напряжения» — измерение напряжения на входе порта от 0 до 3000 мВ;
    • «Вход датчика температуры»;
    • «Дискретный выход» (управление оборудованием).

  • Выход «Управление — Открытый коллектор» — управление различным оборудованием как по команде из Диспетчерского центра (ДЦ), так и в автоматическом режиме.
  • Выход «Управление — Реле» — перезапуск телекоммуникационного оборудования при зависании или управление различным оборудованием как по команде из ДЦ, так и в автоматическом режиме.
  • Порт RS232/RS485 «сквозной канал» — подключение интеллектуального оборудования: приборов учёта электроэнергии, воды, тепла с интерфейсом RS485, электропитающей установки, фоторегистратора и др.
  • Порт RS485 – подключение всего семейства внешних модулей расширения.
  • Внутренняя схема контроля наличия основного питания.
  • Опциональный источник резервного питания, обеспечивающий работу устройства в течение нескольких часов в случае пропадания основного питания.
  • Опциональный узел авторизации доступа, возможность снятия/постановки на охрану (устанавливается на корпусе).
  • Опциональный штатный датчик температуры.
  • Встроенный звуковой извещатель «постановка на охрану»/«снятие с охраны».
  • Канал связи: Ethernet или ADSL, GSM(GPRS, SMS, CSD).
  • Питание: 12/60 (48) В.

Возможности системы мониторинга на базе КУБ-Мини

Система мониторинга на базе КУБ-Мини предполагает модульность. То есть часть функций реализуется самим контроллером КУБ-Мини, а часть осуществляется при помощи датчиков, внешних модулей расширения и дополнительных устройств. Внешние модули расширения – это устройства нашей разработки. Сейчас в нашей номенклатуре их насчитывается более 10 видов. При необходимости они подключаются к контроллеру по RS485 и либо наращивают количество точек контроля в системе, либо обеспечивают дополнительный функционал – всё зависит от технического задания заказчика. К одному контроллеру можно подключить до 14 ВМР одного или нескольких видов. В прошлом своём посте я публиковал краткое описание нескольких самых популярных ВМР и ценовые ориентиры, их можно посмотреть здесь.

Контроллер КУБ Мини – охрана и мониторинг с резервированием

Рис. 1. Схема работы системы

В таблице ниже представлены функциональные возможности системы, если по максимуму использовать внешние модули расширения и другие дополнительно подключаемые устройства.

Функции системы Количество точек контроля
1. ФУНКЦИЯ «ОХРАНА»
Контроль вскрытия До 4 – при подключении датчиков вскрытия
Контроль вибрации (защита от взлома) 1 – при подключении датчика вибрации
Авторизация доступа персонала 1 — штатно (устанавливается на корпус опциально)
+
До 14 – при подключении ВМР
2. ФУНКЦИЯ «ВИЗУАЛЬНЫЙ КОНТРОЛЬ»
Ведение видеонаблюдения на объекте до 10 – при подключении IP-видеокамер
Фотофиксация событий на объекте 1 – при подключении Фоторегистратора
3. ФУНКЦИЯ «КОНТРОЛЬ ПОЖАРА»
Контроль пожара До 2 – при подключении пожарных извещателей
+
до 56 – при подключении пожарных извещателей через ВМР
Автоматическое или полуавтоматическое включение системы пожаротушения при пожаре До 14 систем пожаротушения, подключённых через ВМР
4. ФУНКЦИЯ «РЕСУРСОУЧЁТ»
Снятие показаний с импульсных счётчиков электроэнергии, воды и т.д.(КУБ-Мини отвечает требованиям, предъявляемым к промышленным контроллерам, и может использоваться как элемент системы АСКУЭ) 1 — штатно
+
до 28 – при подключении ВМР
5. ФУНКЦИЯ «ТЕЛЕПОРТ»
Подключение и трансляция данных со сторонних устройств (например, тепловычислителей) 1 – штатно
6. ФУНКЦИЯ «ТЕХНОЛОГИЧЕСКИЙ КОНТРОЛЬ»
Контроль температуры 1 – при подключении датчика температуры
+
до 28 – при подключении ВМР
Измерение влажности на объекте До 14 – при подключении ВМР
Контроль затопления и автоматическое перекрытие трубопровода при протечке: чувствительный элемент датчика протечки не выходит из строя при длительном контакте с водой До 80 – при подключении датчика протечки воды
Контроль основного питания и автоматический переход на резервное 1 – штатно
Измерение фазного напряжения
(3 фазы по 220 В)
До 42 – при подключении ВМР
7. ФУНКЦИЯ «ЖУРНАЛ СОБЫТИЙ»
Системный журнал: хранение 64 событий, происходящих на объекте, и передача их по запросу в ДЦ Штатно
8. ФУНКЦИЯ «УПРАВЛЕНИЕ»
Включение/выключение оборудования на объекте как по команде из ДЦ, так и в автоматическом режиме 2 – штатно
+
4 – при соответствующей настройке универсальных портов
+
до 14 – при подключении ВМР
9. ВОЗМОЖНОСТИ КОНФИГУРИРОВАНИЯ УСТРОЙСТВ ИЗ ДЦ
Дистанционная смена настроек: пороги температуры, состояние счётчика, астрономическое время, IP-адрес, маска подсети, шлюз и т.д. Штатно
Дистанционная «перепрошивка», позволяющая заменить ПО штатного контроллера КУБ-Мини прямо из ДЦ Штатно
10. ФУНКЦИЯ»КОММУНИКАТОР»
Подключение приёмно-контрольных приборов (ПКП) стороннего производства, работающих по устаревшим каналам связи (ТФОП), для перевода на современные каналы связи (Ethernet, GSM) 1 – штатно

Каналы связи с Диспетчерским центром

Контроллер КУБ Мини – охрана и мониторинг с резервированием

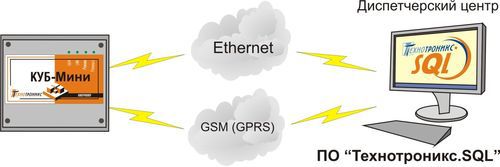

Рис. 2. Каналы связи

КУБ-Мини способен работать и по Ethernet, и по GSM. При этом Ethernet является основным каналом, а GSM резервным. Обмен данными по GSM-каналу можно организовать тремя способами: GPRS, CSD и SMS.

Об опыте внедрения КУБ-Мини связистами можно прочитать, например, здесь.

Стоимость КУБ-Мини составляет 7658,20 р. с НДС.

Автор: Technotronics
