Сегодня героем поста станет преобразователь интерфейсов Телепорт 12. Прошу любить и жаловать.
Рис. 1. Телепорт-12 организует «сквозной» канал трансляции данных от интеллектуального оборудования в его ПО.
Телепорт-12 — устройство трансляции данных от интеллектуального оборудования. По сути, это аппаратный преобразователь сигналов между интерфейсами RS232/RS485/CAN и Ethernet. Он предназначен для подключения любого оборудования с перечисленными выше интерфейсами к их программному обеспечению или к ПО разработки «Технотроникс» (если данное устройство интегрировано в наш софт). То есть Телепорт-12 необходим там, где требуется удалённое подключение ряда интеллектуальных устройств к единому серверу.
В качестве интеллектуальных устройств с интерфейсами RS232/RS485/CAN могут выступать счётчики электроэнергии, приборы учёта тепла, электропреобразовательные установки, фоторегистраторы и другое оборудование. Подключив данные устройства к Телепорт-12, можно получить данные о работе интеллектуального прибора, изменить его настройки, выполнить команды управления.
Рис. 2. Внешний вид устройства Телепорт-12
Настройка же самого Телепорт-12 может производиться с помощью ПО «Технотроникс.SQL» или ПО «КУБ-ТТх». Также возможна настройка устройства и без использования специального ПО – при помощи встроенного WEB-сервера (рис. 3), который можно запустить в любом WEB-браузере.

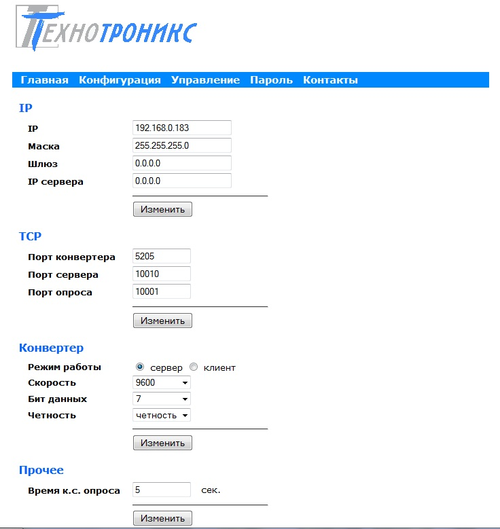

Рис. 3. WEB-интерфейс устройства Телепорт-12
Розничная стоимость устройства составляет 2100 р. с НДС.
Модификация устройства — Телепорт-12И
У Телепорт-12 есть модификация — Телепорт-12И. Приставка «И» в названии устройства обозначает дополнительный функционал. Помимо проброса (конвертации) данных из интерфейса RS232/RS485/CAN в Ethernet, Телепорт-12И имеет вход для подключения прибора с Импульсным выходом (счётчика электроэнергии, воды, газа и т.п.).
В каких случаях может применяться такой гибрид?
Во-первых, это, конечно, учёт электроэнергии.
Для наших основных Заказчиков – предприятий связи – на которых мы в первую очередь ориентировались при разработке данного прибора, актуальна следующая ситуация. «Парк» счётчиков крайне разнообразен и в большинстве случаев состоит из простых счётчиков, имеющих только импульсный выход. Как правило, в рамках предприятия связи существует принятое и утверждённое решение о повсеместной замене счётчиков на современные интеллектуальные приборы с интерфейсом RS485. Однако, объектов связи очень много, финансирование крайне нерегулярное и процесс замены явно затянется на годы. Между тем, задача автоматизировать хотя бы процесс снятия показаний со счётчиков очень актуальна. В самом деле, невозможно мириться с непроизводительными затратами людских ресурсов и ГСМ на «дедовскую» технологию объезда множества объектов и записей на бумажке. И тут у оператора связи возникает дилемма. Не ждать замены счётчика, закупить контроллер с импульсным входом? А что делать, когда счётчик заменят? Выбрасывать купленный контроллер и заменять его на новый прибор с RS485? Как нетрудно догадаться, Телепорт-12И избавляет от этих сомнений.

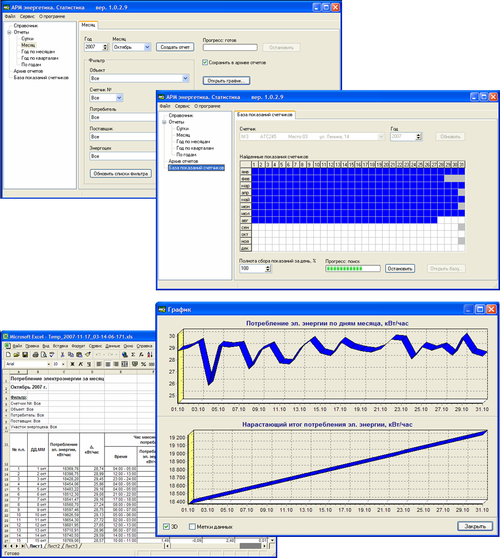

Рис. 4. Окна подсистемы «Ресурсоучёт» в ПО «Технотроникс.SQL»
Сначала Телепорт 12И можно подключить к электросчётчику через импульсный выход, универсальный для всех типов счётчиков. Тем самым мы решаем задачу автоматизации снятия показаний и получаем профиль потребления для анализа выгод перехода на другой тариф. Далее, если благодаря Телепорт-12И установлена возможная экономия, можно организовать АСКУЭ или закупить метрологически аттестованные счётчики с RS485. Приятно то, что и в данном случае Телепорт-12И пригодится: он будет обеспечивать «транспорт» для показаний со счётчика, только теперь уже через RS485.
Рис. 5. Организация «сквозного» канала трансляции данных от интеллектуального оборудования и прибора учёта электроэнергии
Второй пример применения Телепорт-12И – это учёт тепла и воды. Нередко встречается комбинация, когда на узле учёта одновременно установлен прибор учёта тепла с RS485 и прибор учёта холодной воды с импульсным выходом. Наш «кентавр» решит обе задачи.
Розничная стоимость Телепорт-12И составляет 2950 р. с НДС.
Рис. 6. Организация «сквозного» канала трансляции данных от интеллектуального оборудования и прибора учёта воды.
Мы привели всего два примера удачного использования устройства Телепорт-12И. Будем рады, если вы пополните этот список.
Автор: Technotronics
