Мой прошлый пост про IBOX еще не покрылся плесенью пылью, а кампания по сбору средств успела набрать почти девять килобаксов вместо двух запланированных. Сегодня компьютер можно заказать за $70, до окончания кампании еще 12 дней. На уходящей неделе у меня в руках оказался один из предпродажных экземпляров IBOX. Я разберу его на ваших глазах и расскажу об особенностях нового продукта.
Что в посылке?
Девайс прилетел вот в такой красочной коробке:

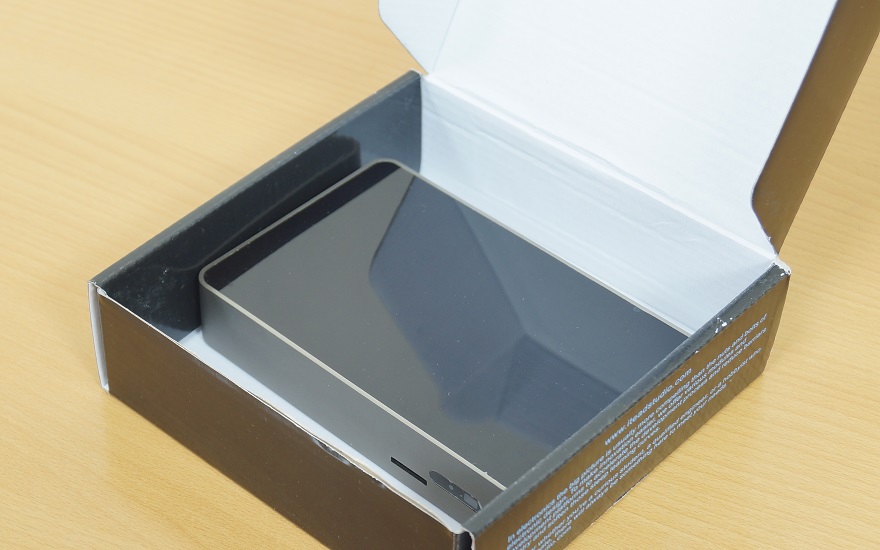

Внутри — кучка пупырчатой плёнки, скрывающей «системный блок» IBOX.
Я получаю достаточно посылок из Китая, чтобы с уверенностью заявить, что китайцы — очень хитрые люди. Настолько хитрые, что часто присылают свои товары в пупырчатой пленке с уже полопанными пузырьками, лишая покупателя столь вожделенного занятия. Ребята из ITEAD оказались на высоте и не стали лопать мои пузырьки, за что им огромное спасибо.
А вот за что спасибо сказать нельзя, дак это за скудную комплектацию. В коробке кроме самого микрокомпьютера и кучи не полопанных пузырьков не оказалось ровным счетом ничего. Я ожидал там увидеть как минимум блок питания, а как максимум — один-два фирменных модуля расширения, втыкающихся в специальный IBOX-овый разъем. Либо DIY-платку с ответной частью этого разъема и breakout всех ее выводов на стандартные 2,54 мм пины, для экспериментов.
Вид снаружи
Внешний вид фронтальной панели девайса показан на заглавном фото. Сзади он выглядит так:
В целом внешне устройство выглядит если не «на пять», то на «четыре с плюсом». Основной корпус выполнен из какого-то (подозреваю, магниевого, как у некоторых ноутбуков) сплава. Верх — черный глянцевый пластик. Низ — формованная металлическая пластина.
Разъемы и органы управления
На фронтальной панели:
- Разъем Micro-SD
- Разноцветный светодиод — индикатор состояния
- Окошко IR-сенсора, приемник сигналов с инфракрасного пульта управления
На торце:
- 32-контактный разъем расширения
Сзади:
- Кнопка перезагрузки
- 4 USB2.0
- HDMI
- S/PDIF
- Ethernet
- Разъем блока питания
Что внутри?
Берем в руки крестовую отвертку, откручиваем четыре самореза в нижней плоскости устройства, снимаем нижнюю крышку:
Под крышкой видим нижнюю часть печатной платы:
Верхняя часть корпуса без начинки выглядит так:
Видно, что верхняя черная поверхность просто вставлена в корпус и проклеена по периметру изнутри. Думаю, при желании вполне можно будет выковырять ее и заменить на свою, из нормального материала с нужными отверстиями под какие-либо индикаторы, кнопки и так далее. Нарезать подобную пластину можно без особого труда. Контор, осуществляющих лазерную резку оргстекла вроде бы полным полно в каждом большом городе этой страны.
Печатная плата IBOX представляет собой бутерброд из платы с разъемами и универсального процессорного модуля ITEAD A10/A20 CORE.
Процессорный модуль имеет несколько вариантов комплектаций и стоит от $42. В IBOX используется комплектация с двухядерным процессором A20 и внутренним флешем на 4Гб. Такая комплектация стоит $48.
Что характерно, разъем на процессорном модуле не имеет защиты от неправильной установки. На «материнской» печатной плате я так же не заметил никаких «подсказок». Нужно быть внимательным, чтобы ничего не перепутать. Низ процессорного модуля:
«Материнская» плата без процессорного модуля со стороны разъемов:
… С лицевой стороны:
Вид снизу, с припаянным проводком и не распаянной площадкой под какой-то секретный элемент:
Видно, что используется более чем свободная компоновка. Места полно, как на печатной плате, так и в самом корпусе над платой. Габариты корпуса, видимо, были продиктованы габаритами разъемов, размещенных на задней части устройства. Пусть так, но полученные пространство корпуса и площадь «материнской» платы следовало бы использовать более эффективно и превратить их в конкурентные преимущества.
Итого. Чего не хватает в IBOX первой ревизии?
- Нет внутреннего SATA-разъема. Чип A20 поддерживает SATA-диски, у ITEAD есть другой продукт на базе такого же процессорного модуля — ITEADUINO PLUS A20, с SATA на борту. Что за экономия на спичках?
- Нет креплений корпуса для 2,5" жесткого диска. Я не измерял четко линейкой, но визуально жесткий диск может влезть в существующий корпус над процессорной платой.
- Нет внутреннего блока питания. На плате огромная куча свободного места. Встроенный блок питания мог бы стать для многих покупателей очень существенным конкурентным преимуществом.
- Нет резиновых или пластиковых ножек у корпуса. Корпус опирается на поверхность выступающими головками четырех саморезов, которыми крепится нижняя крышка. Они под крестовую отвертку и совсем не идеально ровные, могут легко поцарапать полированную поверхность мебели.
- Не предусмотрено настенное крепление. На заднюю крышку устройства так и просятся две хитрых дырочки для крепления к стене, которых в реальности там почему-то нет.
- Нет заглушки разъема расширения. Устройство весьма красивого вида, претендующее на место рядом с большим телевизором и хорошей аудио-системой. Куча торчащих пинов сбоку корпуса совсем не прибавляют ему красоты, плюс таят в себе не слабую опасность. Случайное замыкание пальцем нескольких пинов у работающего устройства не приведёт ни к чему хорошему.
- Глянцевый верх корпуса — не лучшее решение. Красота быстро теряется после касания пальцами. И еще больше теряется после попытки оттереть следы пальцев — на поверхности остаются царапины после простой протирки тканью.
Вывод
ITEAD IBOX — интересное по характеристикам и внешнему виду устройство, не лишённое ряда недостатков. Ценник в $70 за двухядерный микрокомпьютер в симпатичном металлическом корпусе — более чем адекватен. Если производитель со временем сможет ответить хотя бы на часть вопросов и устранить указанные недостатки в следующих ревизиях (не повысив при этом конечный ценник), устройство может вполне перейти в категорию «must have» для очень многих потенциальных покупателей.
