Веб-контроль Raspberry Pi GPIO

Доброго времени суток! В этом посте я хочу показать, как управлять электроникой через Интернет используя Raspberry Pi. Выглядеть это будет примерно вот так.

Краткое описание:

• Серверная программа, которая работает на Raspberry Pi, для того чтобы читать переменные
• Базы данных MySQL для хранения переменных
• Веб-страница Apache2, для того чтобы контролировать переменные

Шаг 1. База знаний

Это уже должно быть на вашем Raspberry Pi:

• Веб-сервер Apache
• PHP5
• Сервер MySQL
• phpMyAdmin

Если хотите узнать, как всё это настроить, вам сюда (инструкция на английском языке).

Шаг 2. Создание root аккаунта

Пропустите это, если у вас уже есть аккаунт, а если нет — продолжайте прочтение :)

Войдите в Raspberry Pi используя следующую команду:
sudo -i
passwd root

Теперь введите и подтвердите пароль для учётной записи.
Затем нужно закрыть SSH сессии и перезапустить его, войдя в систему как root.

Шаг 3. Настройка баз данных и phpMyAdmin

Это решение основано на базах данных MySQL, сейчас мы их и настроем.

Итак, для начала скачайте этот файл.

Залогиньтесь в панели управления phpMyAdmin и нажмите кнопку "Import" в верхнем меню.
Теперь, в пункте "File to Import", нажмите кнопку "Choose File" и выберите файл, который скачали до этого (gpio.sql).
И в завершении нажмите кнопку "Go" внизу страницы.
Это позволит создать все необходимые таблицы.

Теперь вам нужно добавить нового пользователя в базы данных используя phpMyAdmin. Для того чтобы это сделать, вам следует:

• Кликнуть на "Users" вверху страницы.
• Теперь жмите на ссылку "Add User".
• В поле "User name" введите нужное вам имя пользователя. У ввёл "gpio".
• В поле "Host" введите "localhost".
• Затем в двух полях введите подходящие пароли. (Без пробелов, переносов или специальных символов). Я ввёл "pr03ND2".
• Все остальное остальное оставьте по умолчанию, а затем нажмите кнопку "Add User" кнопку в правом нижнем углу.

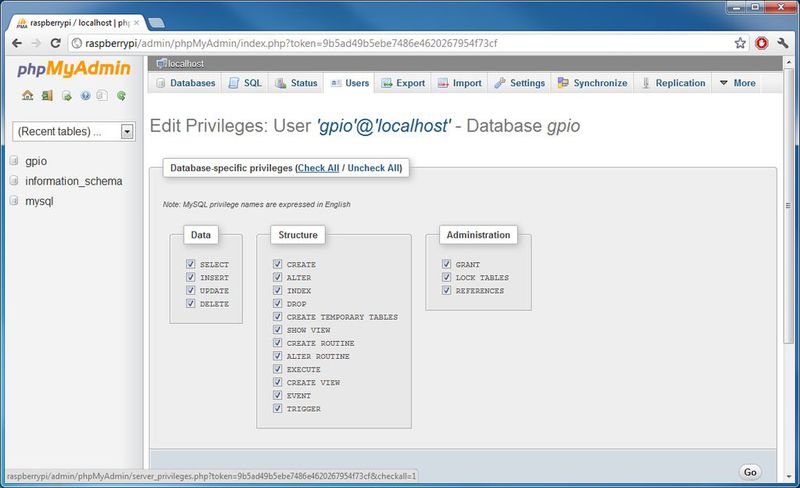

В заключительной части этого шага нужно дать пользователю нужные привилегии.

• Нажмите на кнопку "Users" в верхнем меню, затем пролистывайте вниз до тех пор, пока вы не увидете только что добавленного вами пользователя в таблице "Users Overview".
• Напротив имени пользователя нажмите на ссылку "Edit Privileges".
• Листайте внизу к пункту "Database-specific privileges" и выберите "gpio" из выпадающего списка, нажмите кнопку "Go".
• Отметьте ВСЕ флажки и нажмите кнопку "Go" слева снизу.

Шаг 4. Shell Script

Это та часть, которая запускает проверку значений в базе данных MySQL на Raspberry Pi.
Этот сценарий довольно прост, но требует настройки.

Сперва скачайте скрипт, введя следующие команды (на Raspberry Pi):

• sudo -i и нажмите Return / Enter
• wget http://raspberrypi-gpio.googlecode.com/files/GPIOServer.sh и нажмите Return / Enter

После того, как он это скачает, введите

• chmod +x GPIOServer.sh и нажмите Return / Enter
• nano GPIOServer.sh и нажмите Return / Enter

Это позволит вам изменить сценарий.

Вы должны изменить следующие переменные в начале файла:

• mysqlusername="ЗДЕСЬ ИМЯ ПОЛЬЗОВАТЕЛЯ"
• mysqlpassword="ЗДЕСЬ ПАРОЛЬ"

Их нужно изменить на имя пользователя и пароль, которые вы создавали ранее в phpMyAdmin.

После того как всё изменили, удерживайте клавишу Ctrl и нажмите X, затем отпустите Ctrl и нажмите Y. Нажмите Return / Enter.

Шаг 5. Настройка веб-страницы

Финальный шаг, перед тем как вы сможете использовать это, — настройка веб-страницы.

Для этого, напишите следующие команды, убедившись, что вы залогинены (если нет — напечатайте sudo -i).:

• wget http://raspberrypi-gpio.googlecode.com/files/control.php и нажмите Return / Enter
• wget http://raspberrypi-gpio.googlecode.com/files/off.jpg и нажмите Return / Enter
• wget http://raspberrypi-gpio.googlecode.com/files/on.jpg и нажмите Return / Enter

Когда они скачаются, напишите вот это:

• mv control.php /var/www/control.php и нажмите Return / Enter.
• chmod 755 /var/www/control.php и нажмите Return / Enter.
• mv off.jpg /var/www/off.jpg и нажмитеReturn / Enter.
• chmod 755 /var/www/off.jpg и нажмите Return / Enter.
• mv on.jpg /var/www/on.jpg и нажмите Return / Enter.
• chmod 755 /var/www/on.jpg и нажмите Return / Enter.

Теперь вам нужно изменить пару переменных перед использованием файла, поэтому напишите nano /var/www/control.php и нажмите Return / Enter.

Измените следующие переменные:

• $MySQLUsername = "ЗДЕСЬ ИМЯ ПОЛЬЗОВАТЕЛЯ";
• $MySQLPassword = "ЗДЕСЬ ПАРОЛЬ";

Сейчас через браузер зайдите на страницу control.php (у меня raspberryPi/control.php, где raspberryPi — имя хоста.)

Там потребуется ввести следующие данные:
Имя пользователя: admin
Пароль: gpio

Я рекомендую нажать на ссылку «Change Password» сверху страницы и сменить пароль по очевидным причинам.

Шаг 6. Использование

Чтобы запустить программы GPIO, сделайте следующее:
Начните SSH сессию на Raspberry Pi и залогиньтесь как root, затем напечатайте ./GPIOServer.sh и нажмите Return / Enter.

Он попросит ввести время ожидания, оно будет зависеть от потребностей ваших приложений. Но, чем короче время ожидания, тем больше ресурсов сценарий будет использовать (я обычно использую 5).

Готово! Теперь войдите в панель управления (http://ИМЯ ХОСТА/control.php) и наслаждайтесь!

Для безопасности следует удалить root аккаунт.
