Предисловие

Всем привет. Я работаю сетевым инженером в интернет провайдере. Как и многие сетевики, в последнее время, я увлёкся автоматизацией рутины. Первым кандидатом на автоматизацию стал, сбор информации с абонентских оптических терминалов (далее ОНУ).

ОНУ это - Optical Network Unit (ONU)/Optical Network Terminal (ONT)

Это такая штука, которая стоит у многих дома перед роутером :-)

Мониторим ONU-ONT Huawei в телеграм боте - 1

Ну а подключаются они все в OLT (OLT — терминал оптической линии)

Мониторим ONU-ONT Huawei в телеграм боте - 2

Первая реализация скрипта была «для себя», и консольной, и при запросе от операторов тех поддержки, я мог быстро узнать нужную информацию по SNMP, запустив скрипт. Далее, чтобы исключить себя, из цепочки сбора данных, начал думать, как реализовать интерфейс между скриптом и операторами. Самый простой вариант оказался — телеграмм бот. По сути, бот здесь это приём 4-х команд от оператора, далее всю работу делает Python скрипт, и выводит результат.

Почему не подходит стандартный мониторинг? По тому, что мониторинг по сути и не нужен. Данные с ОНУ нужны в реальном времени, в момент возникновения проблемы. Я слабо представляю себе мониторинг 30 000 ОНУ в Заббиксе, со всеми уровнями сигналов, аптаймами, состоянием портов. А так же читаемость таких данных и поиск. Ещё возникает проблема того, что ОНУ могут переезжать с спорта на порт, или с ОЛТа на ОЛТ. Да и задача в том, что когда звонит абонент, оператор ещё не дослушав жалобы, уже видит состояние его оборудования, а что было с его оборудованием месяц назад или вчера, или через 5 минут когда Заббикс сделает запрос, совсем не важно.

Я не буду углубляться в программирование, кода получилось много для одного поста, а по сложности, скрипт довольно таки простой. Опишу здесь саму концепцию, а кому интересен код, оставлю ссылку на Github.

Бот довольно таки узкоспециализированный, но может кому будет интересно, или у кого-то есть решения попроще. Мне самому больше интересно, посмотреть комментарии, кто и как решил такую же задачу. Вряд ли я единственный, кому лень ходить на ОЛТы по SSH, и смотреть, что происходит с абонентским терминалом, каждый раз когда звонит абонент:)

Функционал

Итак, стандартная ситуация, звонит абон, оператор первым делом выясняет какие лампочки горят на оборудовании, и благодаря боту уже сам знает какие :)

Вбиваем мак адрес, если Epon, либо серийный номер если Gpon, в телегу. И бот выдаёт текущее состояние ОНУ.

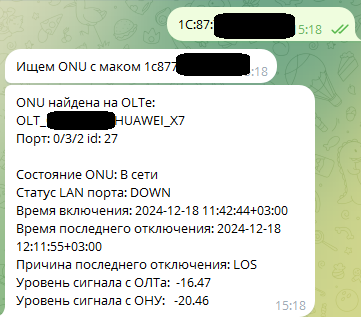

Мониторим ONU-ONT Huawei в телеграм боте - 3

Здесь мы видим, на каком ОЛТе расположен абонент, порт, а так же конкретно в примере, видим, что у абона LAN порт находится в состоянии DOWN. Уже что-то, есть от чего отталкиваться при разговоре. Так же видим когда терминал был включен, когда выключался, почему, ну и уровни сигналов.

Или такой вариант:

Мониторим ONU-ONT Huawei в телеграм боте - 4

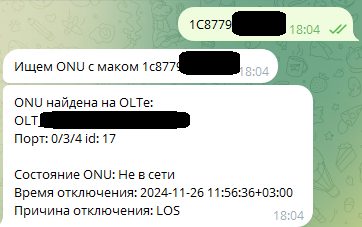

Мониторим ONU-ONT Huawei в телеграм боте - 5

Сразу видно в какую сторону копать.

Бывает, что нужен уровень всего pon дерева. Для этого, мы перед маком/серийником вставляем команду /tree.

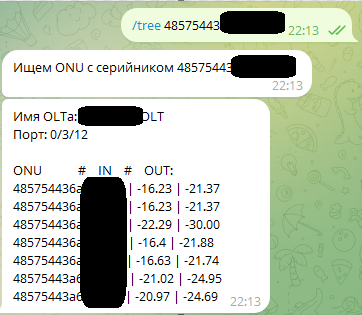

Мониторим ONU-ONT Huawei в телеграм боте - 6

И видим уровень всех ОНУ на порту.

Если же, операторы видят, что прилетел триггер с Заббикса, что весь порт не в сети, то причину, тоже можно посмотреть в боте (Правда нужно заранее, в биллинге посмотреть мак или серийник, который может быть на этом порту. Обычно это не проблема).

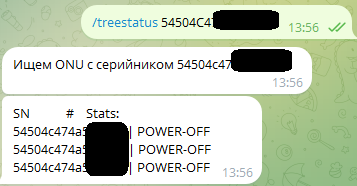

Мониторим ONU-ONT Huawei в телеграм боте - 7

Скорее всего здесь нет света.

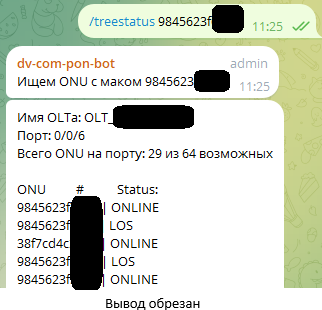

Мониторим ONU-ONT Huawei в телеграм боте - 8

Так же видно, сколько свободного места на порту.

Что под капотом?

Как бот узнаёт все эти данные? Тут всё просто - SNMP. Алгоритм скрипта простой как угол дома:

Есть IP ОЛТа, есть OID, есть snmpwalk, получаем данные, парсим, и красиво выводим :-)

Да, скрипт запускает в линуксовой консоли команду snmpwalk, перехватывает вывод, и парсит регуляркой, либо сплитом, и по последнему значению.

 if "gpon" in self.pon_type:
    ponstateoid = "1.3.6.1.4.1.2011.6.128.1.1.2.46.1.15"

    cmd = f"snmpwalk -c {self.snmp_com} -v2c {self.olt_ip} {ponstateoid}.{self.portoid}.{self.onuid}"
    cmd_to_subprocess = cmd.split()

    process = subprocess.Popen(cmd_to_subprocess, stdout=subprocess.PIPE)
    data = process.communicate(timeout=5)
    data2 = data[-2].decode('utf-8')
    onu_state = data2.split()
    onu_state_out = onu_state[-1]

От нас требуется список всех OID с нужными для нас значениями. И вызовом их, когда нам нужно.

И тут возникает вопрос, откуда их брать.

Для этого у бота есть своя база, это файлик sqlite. В нём хранятся все мак адреса и серийники ОНУ, а так же OIDы портов и IP адреса, короче, вся нужная информация для формирования запроса snmpwalk, а так же вывода нужной информации оператору.

Изначально список ОЛТов был — список :-) Я руками в коде добавлял ip адреса, но это не удобно и не масштабируемо. Пару месяцев до этого, я начал внедрять NetBox, и он как раз подходит, для хранения всей нужной информации.

В боте есть команда /oltsupdate. При её выполнении, скрипт идёт в NetBox, тащит через API список ОЛТов (узнаёт о том какие девайсы нужны, по тегу).

Мониторим ONU-ONT Huawei в телеграм боте - 9

По тегу бот так же узнаёт какая это технология, Gpon или Epon. Это важно, т.к. у них разные OIDы. Далее по списку он опрашивает ОЛТы, получая с них список зарегистрированных ОНУ. В него входят, OID порта на котором находится ОНУ, а так же мак или серийник. Всё это записывается в базу. При каждом опросе база "обнуляется", и данные в неё записываются заново. Никакой истории не хранится. Вся информация свежая.

Мониторим ONU-ONT Huawei в телеграм боте - 10

Вот так это выглядит. Список найденных в НетБоксе ОЛТов, а так же после опроса скрипт проверяет базу, на наличие одинаковых маков и серийников. Базу нужно периодически обновлять. Как часто - зависит от количества новых подключений. Если новые ОНУ в сети не появляются, то и базу обновлять не нужно. Обычно её обновляют раз в несколько дней, и этого хватает.

Далее уже обычными SQL запросами мы ищем в базе нужную нам ОНУ, берём все нужные данные, формируем команду snmpwalk, и результат выдаём оператору.

Заключение

Код скрипта получился довольно таки большой по объёму, и в рамках поста его не перескажешь. Поэтому код я здесь не привожу. Если кого заинтересовал код, вот ссылка на Гитхаб. Там я постарался дать понятные комментарии.

Область применения бота довольно таки узкая, готовых решений для такой задачи я не нашёл, поэтому запилил своё. Но вряд ли мой провайдер единственный кто использует pon в сети:) Поэтому интересно мнение других сетевиков, кто и как решает задачу — «пореже заходить в консоль» и чтобы операторы лишний раз не дёргали.
